Bối cảnh và vấn đề nghiên cứu

Lý do chọn đề tài và bối cảnh thực tiễn

Đất đai là nguồn tài nguyên thiên nhiên đặc biệt quý giá, không có khả năng tự tái tạo, bị giới hạn về không gian nhưng mang tính vô hạn về thời gian sử dụng. Đây là tư liệu sản xuất đặc biệt và là nền tảng cho sự tồn tại, phát triển của đời sống xã hội. Theo quy định của Luật Đất đai, các hoạt động đo đạc lập bản đồ địa chính, xây dựng hồ sơ địa chính và đăng ký cấp Giấy chứng nhận quyền sử dụng đất là những nội dung trọng tâm trong công tác quản lý nhà nước về đất đai. Để thiết lập cơ chế quản lý chặt chẽ dựa trên hệ thống dữ liệu có độ chính xác kỹ thuật cao, việc xây dựng hệ thống bản đồ địa chính chính quy và đồng bộ hồ sơ địa chính theo quy chuẩn của Bộ Tài nguyên và Môi trường là một đòi hỏi cấp thiết.

Tại địa bàn xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang, yêu cầu chuẩn hóa tư liệu quản lý địa chính phục vụ công tác quy hoạch, giao đất và cấp đổi giấy chứng nhận quyền sử dụng đất đang được đặt ra. Trên cơ sở chấp thuận của Sở Tài nguyên và Môi trường tỉnh Bắc Giang, Công ty Cổ phần Tài nguyên và Môi trường Phương Bắc đã tiến hành khảo sát, xây dựng Thiết kế kỹ thuật - Dự toán đo vẽ bản đồ địa chính tỷ lệ 1:2000 phục vụ cấp giấy chứng nhận tại địa phương. Nhằm giải quyết các nhiệm vụ chuyên môn và củng cố phương pháp đo đạc số liệu dã ngoại, tác giả thực hiện đề tài: “Ứng dụng công nghệ tin học và máy toàn đạc điện tử để thành lập bản đồ địa chính tờ số 5 tỷ lệ 1:2000 xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang”.

Mục tiêu và nhiệm vụ nghiên cứu

Mục tiêu nghiên cứu của đề tài được xác định cụ thể gồm:

  1. Ứng dụng công nghệ tin học và máy toàn đạc điện tử vào việc thành lập lưới khống chế đo vẽ, đo vẽ chi tiết và biên tập mảnh bản đồ địa chính tỷ lệ 1:2000 tại xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang.
  2. Hỗ trợ công tác quản lý hồ sơ địa chính và nâng cao hiệu quả quản lý nhà nước về đất đai cho Ủy ban nhân dân các cấp.
  3. Nghiên cứu khả năng ứng dụng thực tế của công nghệ tin học, bao gồm hệ thống phần mềm trắc địa chuyên ngành và máy toàn đạc điện tử, trong công tác thành lập bản đồ địa chính cùng quản lý cơ sở dữ liệu tài nguyên đất tại địa phương.

Yêu cầu kỹ thuật thực hiện đề tài bao gồm:

  1. Ứng dụng chính xác các thiết bị máy toàn đạc điện tử và tổ hợp phần mềm xử lý trong thành lập bản đồ địa chính tại khu vực nghiên cứu.
  2. Bản đồ địa chính thành lập phải tuân thủ nghiêm ngặt quy trình, quy phạm kỹ thuật đo vẽ hiện hành của Bộ Tài nguyên và Môi trường.
  3. Đảm bảo đúng tiến độ thời gian và đáp ứng đầy đủ tiêu chuẩn chất lượng theo thiết kế kỹ thuật.

Ý nghĩa khoa học và thực tiễn:

  • Ý nghĩa học thuật: Giúp người học nắm vững kiến thức xây dựng cơ sở dữ liệu trên nền tảng công nghệ GIS, sử dụng thành thạo các thiết bị trắc địa điện tử, rèn luyện kỹ năng xử lý dữ liệu dã ngoại và gắn kết lý thuyết đào tạo với thực tiễn sản xuất.
  • Ý nghĩa thực tiễn: Cung cấp tư liệu bản đồ số có độ chính xác cao phục vụ công tác quản lý đất đai nhanh chóng, minh bạch; thúc đẩy quá trình hiện đại hóa hồ sơ địa chính và xây dựng cơ sở dữ liệu đất đai chính quy theo định hướng chuyển đổi số của ngành tài nguyên môi trường.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Quy trình ứng dụng máy toàn đạc điện tử (Topcon 350N) và các phần mềm chuyên ngành (MicroStation, FAMIS) vào việc xây dựng lưới khống chế đo vẽ, đo vẽ chi tiết và biên tập bản đồ địa chính.
  • Phạm vi không gian: Khu vực tờ bản đồ địa chính tỷ lệ 1:2000 (tờ số 5) trên địa bàn xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang.
  • Phạm vi thời gian: Quá trình thực tập và thu thập số liệu thực địa được tiến hành từ ngày 10/01/2018 đến ngày 10/04/2018.
  • Đơn vị phối hợp thực hiện: Công ty Cổ phần Tài nguyên và Môi trường Phương Bắc.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và quy chuẩn kỹ thuật

  • Khái niệm và vai trò của bản đồ địa chính: Bản đồ địa chính là tài liệu cơ bản nhất của bộ hồ sơ địa chính, mang giá trị pháp lý cao nhằm quản lý chặt chẽ đến từng thửa đất, từng chủ sử dụng đất. Bản đồ địa chính được lập theo đơn vị hành chính cấp xã, thể hiện các yếu tố không gian (ranh giới thửa đất, địa giới hành chính, hệ thống giao thông, thủy hệ, công trình xây dựng, địa vật định hướng) và thuộc tính pháp lý (số hiệu thửa, diện tích, loại đất theo mục đích sử dụng).
  • Cơ sở toán học:
    • Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000: Sử dụng Elipxoid quy chiếu quốc tế WGS-84 với bán trục lớn $a = 6.378.137,0\text{ m}$, độ dẹt $\alpha = 1/298,25723563$, tốc độ quay quanh trục $\omega = 7,292115 \times 10^{-11}\text{ rad/s}$ và hằng số trọng trường Trái Đất $GM = 3.986.005 \times 10^8\text{ m}^3/\text{s}^2$. Điểm gốc tọa độ quốc gia đặt tại Viện Công nghệ Địa chính (Hà Nội). Phép chiếu áp dụng là phép chiếu hình trụ ngang đồng góc UTM với kinh tuyến trục quy định riêng cho tỉnh Bắc Giang để đảm bảo độ biến dạng chiều dài nằm trong giới hạn cho phép.
    • Phương pháp phân mảnh bản đồ địa chính: Dựa trên lưới chia mảnh tiêu chuẩn. Mảnh bản đồ địa chính tỷ lệ 1:2000 được phân chia từ mảnh bản đồ tỷ lệ 1:5000 thành 9 ô vuông (kích thước thực tế ngoài thực địa là $1 \times 1\text{ km}$, tương ứng kích thước khung tiêu chuẩn $50 \times 50\text{ cm}$ và diện tích $100\text{ ha}$).
  • Quy chuẩn lưới khống chế trắc địa: Lưới đường chuyền kinh vĩ được thiết kế gồm 2 cấp hạng (kinh vĩ cấp 1 - KV1 và kinh vĩ cấp 2 - KV2) phát triển từ các điểm địa chính cấp cao. Chiều dài cạnh đường chuyền quy định từ $20\text{ m}$ đến $400\text{ m}$, tỷ lệ giữa hai cạnh liền kề không vượt quá $2,5$ lần, số cạnh trong một đường chuyền không quá 15 cạnh.
Tiêu chuẩn kỹ thuật Đường chuyền cấp 1 (KV1) Đường chuyền cấp 2 (KV2)
Chiều dài tuyến lớn nhất $[S]_{\max}$ (khu vực nông thôn, tỷ lệ 1:2000) $2.000\text{ m}$ $1.000\text{ m}$
Sai số trung phương đo góc ($m_\beta$) $15''$ $15''$
Sai số khép tương đối giới hạn ($f_s / [S]$) $1:4000$ $1:2000$
Sai số khép góc giới hạn ($f_\beta$) $2 m_\beta \sqrt{n}$ $2 m_\beta \sqrt{n}$
Sai số trung phương đo cạnh sau bình sai $\le 0,05\text{ m}$ $\le 0,05\text{ m}$

  • Nguyên lý đo chi tiết bằng phương pháp tọa độ cực: Xác định vị trí mặt phẳng và độ cao của điểm chi tiết $P$ từ trạm máy $A$ định hướng về điểm $B$ qua công thức: $$\Delta X_{A-P} = S \cdot \cos \alpha_{A-P}$$ $$\Delta Y_{A-P} = S \cdot \sin \alpha_{A-P}$$ $$X_P = X_A + \Delta X_{A-P}, \quad Y_P = Y_A + \Delta Y_{A-P}$$ $$H_P = H_A + h_{A-P} = H_A + S \cdot \tan v + i_m - l_g$$ (trong đó $S$ là khoảng cách ngang, $\alpha$ là góc định hướng, $v$ là góc đứng, $i_m$ là chiều cao máy, $l_g$ là chiều cao gương).

  • Công cụ phần mềm:

    • MicroStation: Nền tảng đồ họa vector đóng vai trò môi trường nền để hiển thị, chỉnh sửa, số hóa và biên tập các đối tượng không gian.
    • FAMIS (Field Work and Cadastral Mapping Integrated Software): Phần mềm tích hợp chuyên ngành phục vụ quản lý số liệu đo ngoại nghiệp, tính toán tọa độ, chuẩn hóa cấu trúc topo thửa đất, tự động tìm và sửa lỗi dữ liệu (MRFClean, MRFFlag), gán nhãn thuộc tính, đánh số thửa và tạo khung bản đồ theo quy chuẩn của Bộ Tài nguyên và Môi trường.

Phương pháp nghiên cứu thực tế

  • Phương pháp khảo sát, thu thập tài liệu: Thu thập số liệu điều kiện tự nhiên, kinh tế - xã hội, báo cáo thống kê kiểm kê đất đai từ UBND xã Biên Sơn và Phòng Tài nguyên và Môi trường huyện Lục Ngạn; khảo sát địa hình thực địa để lập phương án đặt tuyến đường chuyền.
  • Phương pháp đo đạc trắc địa: Sử dụng máy toàn đạc điện tử Topcon 350N tiến hành đo góc, đo cạnh lưới đường chuyền theo phương pháp đo đi và đo về để lấy giá trị trung bình; đo chi tiết ranh giới thửa đất và địa vật theo phương pháp tọa độ cực.
  • Phương pháp xử lý số liệu và bình sai: Trút số liệu dã ngoại từ máy đo sang máy tính, sử dụng các phần mềm chuyên dụng để tính toán bình sai tọa độ phẳng và độ cao của lưới đường chuyền; kiểm tra các chỉ tiêu hạn sai kỹ thuật trước khi đưa vào đo chi tiết.
  • Phương pháp biên tập bản đồ: Sử dụng phần mềm MicroStation kết hợp FAMIS để nạp dữ liệu tọa độ điểm, tự động nối điểm, sửa lỗi hình học thửa đất, gán thông tin chủ sử dụng, loại đất và xuất bản đồ địa chính dạng số.

Nguồn dữ liệu sử dụng

  • Số liệu tọa độ và độ cao của 4 điểm địa chính cấp cao phân bố trên địa bàn xã Biên Sơn do cơ quan quản lý nhà nước cung cấp.
  • Bản đồ hiện trạng sử dụng đất xã Biên Sơn năm 2013 và các tài liệu chỉnh lý biến động đất đai hàng năm.
  • Số liệu kiểm kê đất đai, hồ sơ cấp Giấy chứng nhận quyền sử dụng đất lưu trữ tại UBND xã Biên Sơn.
  • Tập hợp tệp dữ liệu trị đo dã ngoại (file dạng số từ sổ đo điện tử của máy Topcon) thu thập trong đợt đo đạc từ tháng 01/2018 đến tháng 04/2018.

Nội dung chính theo từng chương

Phần 1: Mở đầu

Tác giả trình bày tính cấp thiết của việc xây dựng hệ thống bản đồ địa chính chính quy bằng công nghệ số phục vụ quản lý nhà nước về đất đai tại xã Biên Sơn, huyện Lục Ngạn. Xác định rõ mục đích nghiên cứu, các yêu cầu kỹ thuật phải tuân thủ theo quy phạm của Bộ Tài nguyên và Môi trường, cùng ý nghĩa khoa học và thực tiễn của đề tài đối với việc chuẩn hóa hồ sơ địa chính.

Phần 2: Tổng quan tài liệu

Chương này tập trung hệ thống hóa cơ sở lý luận và kỹ thuật chuyên ngành bao gồm:

  • Khái niệm, đặc điểm, nội dung và các yếu tố cơ bản cấu thành bản đồ địa chính (yếu tố điểm, đường, thửa đất, công trình xây dựng, giao thông, thủy hệ).
  • Cơ sở toán học của bản đồ địa chính: So sánh đặc tính biến dạng của lưới chiếu Gauss-Kruger (trên Elipxoid Kraxovski 1946) và phép chiếu UTM; phân tích các tham số của Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000; quy tắc chia mảnh và đánh số hiệu tờ bản đồ địa chính các tỷ lệ từ 1:10.000 đến 1:200.
  • Nguyên lý kỹ thuật thành lập lưới khống chế trắc địa: Yêu cầu kỹ thuật của lưới đường chuyền kinh vĩ cấp 1, cấp 2; quy định về số lần đo, hạn sai đo góc, đo cạnh và sai số khép tương đối.
  • Cấu tạo và nguyên lý hoạt động của máy toàn đạc điện tử: Sự tích hợp giữa khối đo khoảng cách điện tử (EDM), kinh vĩ số (DT) và bộ vi xử lý trung tâm (CPU) trong việc tự động tính toán tọa độ không gian $(X, Y, H)$.
  • Chức năng của tổ hợp phần mềm xử lý: Cấu trúc môi trường đồ họa MicroStation, Mapping Office (MGE, I/RASB, I/RASC, I/Geovec) và phần mềm tích hợp FAMIS trong việc quản lý số liệu đo, xử lý mô hình topology thửa đất, gán thuộc tính và lập hồ sơ kỹ thuật thửa đất.

Phần 3: Đối tượng, nội dung và phương pháp nghiên cứu

Tác giả xác định địa bàn thực tập tại xã Biên Sơn, thời gian thực hiện (10/01/2018 - 10/04/2018) và đơn vị phối hợp là Công ty Cổ phần Tài nguyên và Môi trường Phương Bắc. Thiết lập quy trình công nghệ 4 bước gồm:

  1. Công tác chuẩn bị, khảo sát thực địa và thu thập tài liệu gốc.
  2. Thiết kế, chôn mốc, đo ngắm và tính toán bình sai lưới khống chế đo vẽ đường chuyền kinh vĩ.
  3. Đo vẽ chi tiết ranh giới thửa đất và địa vật bằng máy toàn đạc điện tử ngoài thực địa.
  4. Trút số liệu dã ngoại, xử lý mã đo, sửa lỗi topo và biên tập tờ bản đồ địa chính số trên phần mềm MicroStation và FAMIS.

Phần 4: Kết quả nghiên cứu & thảo luận

Chương này phản ánh toàn diện các kết quả thực nghiệm thu được:

  • Đặc điểm địa bàn nghiên cứu: Xã Biên Sơn có diện tích tự nhiên $2.063,23\text{ ha}$, gồm 19 thôn, dân số $8.160$ người ($1.873$ hộ gia đình), mật độ dân số đạt $395,5\text{ người/km}^2$. Địa hình có dạng bán sơn địa, cao ở phía Đông Bắc và thấp dần về phía Tây Nam, phân hóa rõ rệt giữa vùng đồi núi ruộng bậc thang phía Bắc và vùng đồng bằng bằng phẳng phía Nam, Tây. Cơ cấu kinh tế năm 2015 gồm: nông nghiệp chiếm $60,7%$, dịch vụ - thương mại chiếm $20,0%$, tiểu thủ công nghiệp chiếm $19,3%$.
  • Hiện trạng sử dụng đất: Tổng hợp hiện trạng toàn xã theo số liệu kiểm kê đất đai:
Loại đất Diện tích (ha) Cơ cấu (%)
1. Đất nông nghiệp 1.569,71 76,08
- Đất sản xuất nông nghiệp 914,70 44,33
+ Đất trồng cây hàng năm 103,24 5,00
+ Đất trồng cây lâu năm 811,46 39,33
- Đất lâm nghiệp (rừng sản xuất) 654,46 31,72
- Đất nuôi trồng thủy sản 0,55 0,03
2. Đất phi nông nghiệp 413,50 20,04
- Đất khu dân cư nông thôn 320,68 15,54
- Đất chuyên dùng 56,43 2,74
- Đất nghĩa trang, nhà tang lễ 3,22 0,16
- Đất sông, ngòi, kênh, suối 0,85 0,04
- Đất có mặt nước chuyên dùng 32,02 1,55
- Đất tín ngưỡng 0,29 0,01
3. Đất chưa sử dụng 10,42 0,50
Tổng diện tích đất tự nhiên 2.063,23 100,00
  • Đánh giá công tác quản lý đất đai: Toàn xã đã cấp được $7.492$ Giấy chứng nhận quyền sử dụng đất (đất ở: $5.057$ giấy; đất nông nghiệp: $1.700$ giấy; đất rừng sản xuất: $723$ giấy; đất tổ chức khác: 12 giấy). Cán bộ địa chính cấp xã gồm 02 biên chế. Trang thiết bị kỹ thuật của Chi nhánh Văn phòng đăng ký đất đai huyện Lục Ngạn còn thiếu (toàn chi nhánh có 01 máy toàn đạc điện tử, 11 máy tính, 09 máy in A4, 02 máy in A3/photocopy và 07 bộ phần mềm vẽ bản đồ/cấp GCN), do đó việc đo vẽ lập bản đồ chính quy đòi hỏi phải thuê đơn vị tư vấn có đủ năng lực kỹ thuật thực hiện.
  • Quy trình thành lập bản đồ thực tế: Dựa trên 4 điểm địa chính cấp cao đã thu thập, tác giả triển khai đo lưới đường chuyền kinh vĩ bằng máy Topcon 350N, xử lý bình sai đạt độ chính xác theo quy chuẩn. Sau đó, tiến hành đo chi tiết theo phương pháp tọa độ cực, trút số liệu dã ngoại dạng tệp văn bản vào phần mềm FAMIS, tự động tạo điểm và đường ranh giới, sử dụng chức năng MRFClean và MRFFlag để sửa lỗi bắt điểm, đóng vùng tạo thửa đất (topology), gán nhãn thông tin và xuất tờ bản đồ địa chính tỷ lệ 1:2000 hoàn chỉnh.

Kết quả và đóng góp

Kết quả chính đạt được

  • Hoàn thành đo đạc, tính toán bình sai lưới khống chế đo vẽ và đo vẽ chi tiết các đối tượng ranh giới thửa đất, địa vật, công trình xây dựng và hệ thống giao thông, thủy lợi tại khu vực nghiên cứu xã Biên Sơn.
  • Ứng dụng thành công phần mềm chuyên ngành FAMIS và MicroStation để xử lý toàn bộ tệp trị đo dã ngoại từ máy toàn đạc Topcon 350N, chuẩn hóa cấu trúc topo, sửa lỗi hình học thửa đất và biên tập hoàn chỉnh tờ bản đồ địa chính tỷ lệ 1:2000 đảm bảo đầy đủ các tiêu chuẩn kỹ thuật theo quy phạm hiện hành.
  • Thống kê, tổng hợp chi tiết hiện trạng sử dụng đất ($2.063,23\text{ ha}$) và cơ cấu cấp Giấy chứng nhận quyền sử dụng đất ($7.492$ giấy) trên địa bàn xã Biên Sơn, phản ánh trung thực thực trạng nguồn lực quản lý và trang thiết bị kỹ thuật của địa phương.

Giải pháp và đề xuất của tác giả

  • Tăng cường đầu tư trang thiết bị đo đạc hiện đại (máy toàn đạc điện tử, máy định vị vệ tinh GPS) và nâng cấp hệ thống máy tính, máy in chuyên dụng cho cơ quan quản lý đất đai cấp huyện và xã.
  • Đẩy mạnh ứng dụng công nghệ thông tin và chuẩn hóa cơ sở dữ liệu địa chính số, liên kết chặt chẽ giữa cơ sở dữ liệu không gian (FAMIS/MicroStation) với cơ sở dữ liệu thuộc tính hồ sơ địa chính (CADDB) để phục vụ công tác quản lý biến động đất đai thường xuyên.
  • Nâng cao năng lực chuyên môn cho đội ngũ công chức địa chính xã nhằm đáp ứng yêu cầu quản trị dữ liệu đất đai số hóa và vận hành hệ thống thông tin đất đai hiện đại.

Đóng góp về mặt chuyên môn

Đề tài đã chuẩn hóa quy trình công nghệ kết hợp đồng bộ giữa thiết bị đo đạc ngoại nghiệp (máy toàn đạc điện tử Topcon 350N) và các phần mềm biên tập bản đồ nội nghiệp (MicroStation, FAMIS) tại khu vực có địa hình bán sơn địa phức tạp. Khóa luận cung cấp tài liệu kỹ thuật có độ tin cậy cao, phục vụ trực tiếp cho công tác cấp đổi giấy chứng nhận quyền sử dụng đất và xây dựng cơ sở dữ liệu đất đai chính quy tại huyện Lục Ngạn, tỉnh Bắc Giang.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đề tài

  • Nghiên cứu chỉ tập trung triển khai thực nghiệm trên phạm vi một tờ bản đồ địa chính đại diện (tỷ lệ 1:2000) tại xã Biên Sơn mà chưa mở rộng ra toàn bộ các tờ bản đồ khác trên toàn xã.
  • Quá trình đo đạc dã ngoại chịu ảnh hưởng bởi đặc điểm địa hình bán sơn địa (khu vực phía Bắc đồi núi nhiều ruộng bậc thang có độ chênh cao lớn) và điều kiện địa vật che khuất, gây khó khăn cho việc thông hướng ngắm của máy toàn đạc điện tử.

Hướng phát triển tiếp theo

  • Mở rộng ứng dụng quy trình công nghệ để thành lập trọn bộ bản đồ địa chính số cho tất cả các tờ bản đồ còn lại trên toàn địa bàn xã Biên Sơn và các xã lân cận thuộc huyện Lục Ngạn.
  • Nghiên cứu tích hợp thêm công nghệ định vị vệ tinh GNSS/RTK kết hợp với máy toàn đạc điện tử để tăng tốc độ đo vẽ ngoại nghiệp ở các khu vực địa hình đồi núi phức tạp.
  • Kết nối toàn diện cơ sở dữ liệu bản đồ địa chính số với hệ thống quản trị cơ sở dữ liệu hồ sơ địa chính quốc gia nhằm hiện đại hóa công tác đăng ký đất đai và cấp Giấy chứng nhận quyền sử dụng đất.

Giá trị tham khảo

  • Đối tượng thụ hưởng:
    • Sinh viên chuyên ngành Quản lý Đất đai, Trắc địa - Bản đồ, Kỹ thuật Trắc địa - Địa tin học, Địa chính và Quản lý Tài nguyên Môi trường tại các trường đại học, cao đẳng.
    • Cán bộ kỹ thuật tại các công ty đo đạc, khảo sát địa chính và đơn vị tư vấn tài nguyên môi trường.
    • Công chức địa chính cấp xã, cán bộ Phòng Tài nguyên và Môi trường, Chi nhánh Văn phòng đăng ký đất đai cấp huyện.
  • Nội dung có giá trị tham khảo cao:
    • Quy trình thực hành đo đạc ngoại nghiệp bằng máy toàn đạc điện tử và các công thức toán học tính tọa độ cực, chênh cao lượng giác.
    • Hệ thống tiêu chuẩn kỹ thuật thiết kế, đo ngắm và bình sai lưới đường chuyền kinh vĩ cấp 1, cấp 2 (Bảng 2.1).
    • Trình tự thao tác xử lý dữ liệu dã ngoại trên phần mềm FAMIS chạy trên nền MicroStation: từ trút dữ liệu, tạo điểm, sửa lỗi topo (MRFClean/MRFFlag), đóng vùng thửa đất, gán nhãn thuộc tính đến xuất khung bản đồ địa chính tỷ lệ 1:2000.

Câu hỏi thường gặp

1. Tọa độ điểm chi tiết ngoài thực địa được tính toán từ các số liệu đo nào của máy toàn đạc điện tử?

Tọa độ phẳng $(X_P, Y_P)$ và độ cao $(H_P)$ của điểm chi tiết $P$ được bộ vi xử lý máy toàn đạc (hoặc phần mềm) tự động tính toán dựa trên tọa độ điểm trạm máy $A(X_A, Y_A, H_A)$, tọa độ điểm định hướng $B(X_B, Y_B)$, khoảng cách ngang $S_{A-P}$ (chuyển đổi từ khoảng cách nghiêng qua góc đứng $v$ hoặc thiên đỉnh $z$), góc định hướng $\alpha_{A-P}$ (tính từ góc bằng $\beta_1$ kẹp giữa hướng mở đầu $AB$ và hướng ngắm $AP$), chiều cao máy $i_m$ và chiều cao gương $l_g$ theo công thức: $$X_P = X_A + S_{A-P} \cdot \cos \alpha_{A-P}$$ $$Y_P = Y_A + S_{A-P} \cdot \sin \alpha_{A-P}$$ $$H_P = H_A + S_{A-P} \cdot \tan v + i_m - l_g$$

2. Hiện trạng sử dụng đất xã Biên Sơn tại thời điểm nghiên cứu có cơ cấu như thế nào?

Tổng diện tích tự nhiên của xã là $2.063,23\text{ ha}$, bao gồm:

  • Đất nông nghiệp: $1.569,71\text{ ha}$ (chiếm $76,08%$), trong đó đất sản xuất nông nghiệp là $914,70\text{ ha}$ (đất cây lâu năm chiếm phần lớn với $811,46\text{ ha}$; đất cây hàng năm là $103,24\text{ ha}$), đất lâm nghiệp rừng sản xuất là $654,46\text{ ha}$ và đất nuôi trồng thủy sản là $0,55\text{ ha}$.
  • Đất phi nông nghiệp: $413,50\text{ ha}$ (chiếm $20,04%$), chủ yếu là đất khu dân cư nông thôn ($320,68\text{ ha}$), đất chuyên dùng ($56,43\text{ ha}$) và đất mặt nước chuyên dùng ($32,02\text{ ha}$).
  • Đất chưa sử dụng: $10,42\text{ ha}$ (chiếm $0,50%$).

3. Các chỉ tiêu kỹ thuật chính đối với lưới đường chuyền kinh vĩ tỷ lệ 1:2000 khu vực nông thôn được quy định ra sao?

Theo Bảng 2.1 của khóa luận, đối với tỷ lệ 1:2000 khu vực nông thôn:

  • Chiều dài tuyến lớn nhất $[S]_{\max}$: Đường chuyền cấp 1 (KV1) là $2.000\text{ m}$; Đường chuyền cấp 2 (KV2) là $1.000\text{ m}$.
  • Sai số trung phương đo góc ($m_\beta$): $15''$ cho cả hai cấp.
  • Sai số khép tương đối ($f_s / [S]$): Đường chuyền KV1 không vượt quá $1:4000$; Đường chuyền KV2 không vượt quá $1:2000$.
  • Chiều dài cạnh đường chuyền nằm trong khoảng từ $20\text{ m}$ đến $400\text{ m}$, tỷ số chiều dài hai cạnh kề nhau không quá $2,5$ lần và số cạnh trong tuyến không vượt quá 15 cạnh.

4. Kết quả cấp Giấy chứng nhận quyền sử dụng đất tại xã Biên Sơn đạt được số lượng cụ thể là bao nhiêu?

Toàn xã Biên Sơn đã thực hiện cấp được tổng cộng $7.492$ Giấy chứng nhận quyền sử dụng đất, phân bổ theo các loại đất như sau:

  • Đất ở: $5.057$ giấy.
  • Đất nông nghiệp: $1.700$ giấy.
  • Đất rừng sản xuất: $723$ giấy.
  • Đất tổ chức và các loại đất khác: 12 giấy.

5. Quy trình công nghệ biên tập bản đồ địa chính trên phần mềm FAMIS và MicroStation gồm những bước chính nào?

Quy trình gồm các bước tuần tự:

  1. Nạp cơ sở trị đo: Nhập file số liệu đo dã ngoại (dạng TXT hoặc ACS) từ sổ đo điện tử của máy Topcon.
  2. Xử lý mã và tạo bản đồ tự động: Tính toán tọa độ và phun điểm chi tiết lên môi trường đồ họa MicroStation (file DGN).
  3. Sửa chữa đối tượng bản đồ và sửa lỗi topo: Sử dụng các mô-đun MRFClean và MRFFlag để tự động tìm, hiển thị và xử lý lỗi hở ranh giới, lỗi bắt điểm thừa, sau đó thực hiện tạo vùng thửa đất (topology).
  4. Hoàn thiện bản đồ địa chính: Thực hiện đánh số thửa tự động, gán thông tin thuộc tính (loại đất, chủ sử dụng), vẽ nhãn thửa, tự động tạo khung bản đồ theo quy chuẩn tỷ lệ 1:2000, sau đó lưu trữ và in ấn.

Kết luận

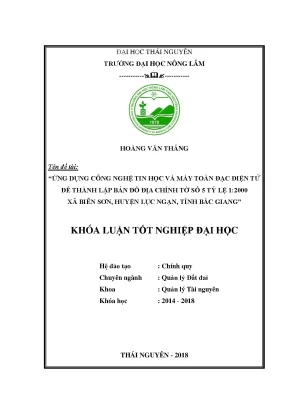

Khóa luận tốt nghiệp của tác giả Hoàng Văn Thắng đã hệ thống hóa đầy đủ cơ sở khoa học, phương pháp trắc địa và quy trình công nghệ thành lập bản đồ địa chính số theo quy định của Bộ Tài nguyên và Môi trường. Thông qua việc kết hợp thiết bị máy toàn đạc điện tử Topcon 350N với tổ hợp phần mềm MicroStation và FAMIS, đề tài đã xây dựng thành công tờ bản đồ địa chính tỷ lệ 1:2000 tại xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang đạt độ chính xác kỹ thuật cao. Công trình phản ánh trung thực điều kiện tự nhiên, hiện trạng sử dụng đất và tình hình quản lý đất đai của địa phương, cung cấp nguồn tài liệu tham khảo có giá trị thực tiễn cho công tác đo đạc, cấp giấy chứng nhận quyền sử dụng đất và hiện đại hóa hệ thống hồ sơ địa chính.
