Giới thiệu dự án

Bối cảnh và thực trạng ngành quản lý đất đai

Đất đai là nguồn tài nguyên quốc gia đặc biệt, có tính giới hạn về không gian nhưng vô hạn về thời gian sử dụng. Trong tiến trình hiện đại hóa nền hành chính công tại Việt Nam, công tác đo đạc, lập bản đồ địa chính chính quy và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) là nền tảng cốt lõi phục vụ quản lý nhà nước theo Luật Đất đai. Theo thống kê từ Bộ Tài nguyên và Môi trường (BTN&MT), việc số hóa và chuẩn hóa cơ sở dữ liệu địa chính trên nền tảng số giúp giảm thiểu hơn 80% các tranh chấp ranh giới, đồng thời rút ngắn 65% thời gian xử lý thủ tục hành chính liên quan đến giao đất, chuyển mục đích sử dụng và cấp quyền sở hữu.

Tuy nhiên, tại các địa bàn ven biển có địa hình phức tạp và đan xen giữa đồi núi với đồng bằng như xã Quỳnh Lập (thị xã Hoàng Mai, tỉnh Nghệ An), công tác quản lý địa chính đối mặt với nhiều áp lực lớn: biến động sử dụng đất diễn ra nhanh, ranh giới manh mún và tài liệu bản đồ cũ không đồng bộ về hệ quy chiếu tọa độ.

Xác định bài toán cụ thể (Problem Statement)

Khu vực nghiên cứu tại xã Quỳnh Lập có tổng diện tích tự nhiên 2.208,43 ha, trong đó địa hình đồi núi chiếm tới 75% diện tích với độ cao từ 40 - 500 m, thường xuyên chịu tác động chia cắt bởi khe suối và hiện tượng xói mòn. Những điểm nghẽn kỹ thuật chính gồm:

  • Dữ liệu không gian phân tán: Bản đồ giải thửa cũ thiếu tính pháp lý chuẩn xác, sai lệch hệ tọa độ so với Hệ quy chiếu Quốc gia VN-2000.
  • Biến động ranh giới phức tạp: Tình trạng chuyển nhượng, tách thửa, cải tạo đất nuôi trồng thủy sản và mở rộng giao thông diễn ra liên tục nhưng chưa được cập nhật kịp thời vào cơ sở dữ liệu (CSDL).
  • Hạn chế trong phương pháp đo truyền thống: Đo vẽ thủ công bằng bàn đạc hoặc máy kinh vĩ quang cơ gây sai số góc/cạnh lớn, thời gian đo ngoại nghiệp kéo dài và tốn nhiều nhân lực biên tập thủ công.

Mục tiêu dự án

  1. Thiết lập lưới khống chế đo vẽ: Xây dựng và bình sai lưới đường chuyền địa chính/GPS đồng bộ trong hệ tọa độ quốc gia VN-2000 (kinh tuyến trục tỉnh Nghệ An $104^\circ45'$, múi chiếu $3^\circ$, $k=0.9999$).
  2. Đo vẽ chi tiết ngoại nghiệp: Thu thập tọa độ không gian 3 chiều $(X, Y, H)$ các điểm góc thửa, ranh giới sử dụng đất và địa vật bằng máy toàn đạc điện tử Topcon GTS-236.
  3. Biên tập bản đồ địa chính số: Ứng dụng tích hợp phần mềm MicroStation V8i, FAMIS và Gcadas để xử lý trị đo, xây dựng mô hình topology vùng, biên tập hoàn chỉnh tờ bản đồ địa chính số 15 tỷ lệ 1/1000 với diện tích tiêu chuẩn 25 ha.
  4. Chuẩn hóa hồ sơ địa chính: Tạo lập bảng nhãn thửa, sổ mục kê, kết xuất dữ liệu phục vụ cấp GCNQSDĐ theo Thông tư 25/2014/TT-BTNMT.

Phương pháp tiếp cận giải pháp

Dự án áp dụng phương pháp đo vẽ toàn đạc điện tử kết hợp công nghệ xử lý dữ liệu địa tin học (Geoinformatics). Dữ liệu thô từ máy toàn đạc được tự động chuyển đổi qua các phần mềm tiện ích (T-COM, TOP2ASC, CVF), đưa vào môi trường CAD/GIS để tự động hóa khâu làm sạch hình học (MRFClean), gắn cờ lỗi (MRFFlag), đóng vùng thửa đất và liên kết thuộc tính không gian.

Kết quả kỳ vọng và chỉ số đo lường

  • Chỉ tiêu sai số mặt bằng: Sai số vị trí điểm khống chế sau bình sai $m_p \le \pm 0.05\text{ m}$; sai số đo góc trung phương $m_\beta \le 5''$; sai số khép tương đối tuyến $f_s/[S] \le 1/25.000$.
  • Độ chính xác điểm chi tiết: Sai số vị trí điểm ranh giới thửa đất so với điểm khống chế đo vẽ liền kề không vượt quá $0.1\text{ mm}$ tính theo tỷ lệ bản đồ ($0.1\text{ m}$ trên thực địa tỷ lệ 1/1000).
  • Sản phẩm bàn giao: 01 tờ bản đồ địa chính số dạng vector (.DGN), cơ sở dữ liệu thuộc tính thửa đất (.MDB/.TXT), hồ sơ kỹ thuật thửa đất và biểu tổng hợp diện tích đạt chuẩn quy phạm BTN&MT.

Phạm vi và giới hạn

  • Phạm vi không gian: Tờ bản đồ địa chính số 15, xã Quỳnh Lập, thị xã Hoàng Mai, tỉnh Nghệ An.
  • Phạm vi chuyên môn: Giới hạn ở công tác thành lập bản đồ địa chính mặt bằng tỷ lệ lớn (1/1000) và tiền xử lý dữ liệu thuộc tính sơ bộ; không bao gồm thẩm định pháp lý tranh chấp phức tạp hoặc đền bù giải phóng mặt bằng quy mô vùng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong công tác thành lập bản đồ địa chính tại Việt Nam, ba phương pháp chính thường được áp dụng bao gồm: bàn đạc quang học truyền thống, công nghệ ảnh hàng không (UAV/Photogrammetry) và đo vẽ toàn đạc điện tử kết hợp hệ thống CAD/GIS.

Tiêu chí Bàn đạc / Kinh vĩ quang cơ Ảnh hàng không / UAV kết hợp đo bù Máy toàn đạc điện tử + MicroStation/FAMIS
Độ chính xác ranh giới Thấp ($> 0.3\text{ m}$), dễ sai số đọc/vẽ Trung bình ($0.1 - 0.2\text{ m}$), bị che khuất tán cây Rất cao ($< 0.05\text{ m}$), đo trực tiếp góc ranh
Mức độ phụ thuộc địa hình Rất cao, khó đo đồi dốc Phụ thuộc thời tiết và thực phủ rừng Thích ứng tốt vùng đồi núi, chia cắt mạnh
Tự động hóa dữ liệu Hoàn toàn thủ công, dễ nhầm lẫn Xử lý ảnh tự động nhưng cần đo bù nhiều Tự động hóa từ trút số liệu đến dựng topology
Chi phí đầu tư thiết bị Thấp Rất cao (UAV RTK, trạm base, trạm xử lý) Hợp lý, sẵn có và tối ưu tại địa phương
Khả năng cập nhật CSDL Kém, mất công số hóa lại Tốt, xuất dữ liệu trực quan Xuất trực tiếp định dạng chuẩn DGN, ViLIS, eLIS

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must-Have:
    • Tuân thủ cấu trúc phân lớp dữ liệu bản đồ địa chính theo Thông tư 25/2014/TT-BTNMT (Lớp 1: Ranh giới thửa; Lớp 2: Ranh giới nhà, công trình; Lớp 10: Thủy hệ; Lớp 20: Giao thông).
    • Tự động đóng vùng (Polygonize) và làm sạch sai số đồ họa: lọc điểm trùng lặp, nối đứt đoạn (Undershoot), cắt đoạn thừa (Overshoot).
    • Xuất dữ liệu tọa độ hệ VN-2000 chuẩn xác 3 số thập phân.
  • Should-Have:
    • Tự động hóa đánh số thửa và tạo nhãn thửa hiển thị: Số thứ tự thửa / Diện tích thửa / Ký hiệu loại đất.
    • Tích hợp công cụ biên tập sơ đồ phân mảnh và tự động cắt khung bản đồ chuẩn tỷ lệ 1/1000 ($50 \times 50\text{ cm}$).
  • Could-Have:
    • Khả năng trích xuất hàng loạt hồ sơ kỹ thuật thửa đất sang định dạng PDF để đối soát thực địa.
    • Kết xuất dữ liệu tương thích trực tiếp các phần mềm quản lý đất đai chuyên ngành (ViLIS 2.0, VBDLIS).
  • Won't-Have (giai đoạn này):
    • Đồng bộ hóa thời gian thực qua Cloud LIS hoặc cấp chứng thư điện tử trực tuyến.

Thiết kế hệ thống và công nghệ sử dụng

Ngăn xếp công nghệ (Technology Stack)

  • Hệ điều hành: Windows 7 / Windows 10 Professional (x86/x64).
  • Hệ CAD/GIS nền: Bentley MicroStation V8i (v08.11.09.357).
  • Module chuyên ngành: FAMIS (phiên bản chuẩn BTN&MT) tích hợp chạy trên nền CAD.
  • Tiện ích mở rộng: Gcadas for MicroStation V8i, MRFClean, MRFFlag, Geovec.
  • Công cụ truyền dẫn: T-COM 1.5, Topcon Link, TOP2ASC.
  • Hệ quy chiếu toán học: VN-2000, Elipsoid WGS-84 quy đổi tham số địa phương Nghệ An, phép chiếu UTM múi $3^\circ$.

Thiết kế cấu trúc phân lớp dữ liệu (DGN Level Mapping)

Hệ thống tổ chức bản đồ địa chính trên MicroStation tuân thủ cấu trúc 63 lớp (Level) chuẩn:

  • Level 1 - 9: Ranh giới thửa đất, ranh giới quy hoạch, mốc quy hoạch, đường bao ranh giới sử dụng đất.
  • Level 10 - 19: Hệ thống thủy văn (sông, suối, mương, ao, hồ), hướng dòng chảy.
  • Level 20 - 29: Hệ thống giao thông (tim đường, mép đường nhựa, đường đất, hành lang bảo vệ cầu cống).
  • Level 30 - 39: Ranh giới nhà, công trình xây dựng kiên cố, tính chất nhà (bê tông, gạch, tạm).
  • Level 40 - 49: Địa vật định hướng, cột mốc khống chế trắc địa, đường điện cao thế.
  • Level 50 - 63: Khung bản đồ, bảng chắp phân mảnh, nhãn thửa, ghi chú thuyết minh và tọa độ góc khung.

Quy trình thực hiện (Methodology)

[Giai đoạn 1: Chuẩn bị & Thiết kế]
[Giai đoạn 2: Khảo sát & Ngoại nghiệp]
[Giai đoạn 3: Xử lý số liệu & Xây dựng CSDL]
[Giai đoạn 4: Kiểm tra & Nghiệm thu]

Ma trận đánh giá rủi ro và giải pháp kiểm soát

  • Rủi ro 1: Địa hình rừng cây che khuất tín hiệu ngắm máy toàn đạc.
    • Giải pháp: Tăng dày mật độ trạm đo bằng phương pháp điểm dẫn, giao hội góc - cạnh thuận nghịch; sử dụng gương sào nâng cao tối đa kết hợp đặt trạm phụ.
  • Rủi ro 2: Nhầm lẫn mã quy ước điểm ranh (Coding) ngoài hiện trường.
    • Giải pháp: Thiết lập nhật ký đo dã ngoại (sổ đo thủ công) song song với lưu trữ bộ nhớ trong máy; đối chiếu bản phác họa sơ đồ ranh giới thửa ngay tại thực địa cuối mỗi ca đo.
  • Rủi ro 3: Sai lệch ranh giới do người sử dụng đất tranh chấp ngầm.
    • Giải pháp: Phối hợp cán bộ địa chính xã Quỳnh Lập và tổ trưởng thôn xóm tham gia dẫn ranh, ký biên bản xác định mốc giới trước khi tiến hành đo chi tiết.

Implementation và kết quả

Quy trình phát triển và đo vẽ chi tiết

1. Xây dựng và bình sai lưới khống chế đo vẽ

Lưới khống chế đo vẽ trên địa bàn xã Quỳnh Lập được xây dựng gồm 100 điểm mốc (đánh số từ 1QL-1 đến 1QL-107) liên kết với các điểm địa chính cơ sở cấp cao.

  • Chỉ tiêu đo góc: Đo 1 lần đo bằng máy toàn đạc điện tử có độ chính xác $2''$; chênh lệch giữa 2 nửa lần đo $\le 8''$; dao động $2C \le 12''$.
  • Chỉ tiêu đo cạnh: Đo đi và đo về 2 lần riêng biệt, chênh lệch giữa các lần đo $\le 2a$ (với $a$ là hằng số máy); sai số đo cạnh sau bình sai $m_s \le 0.05\text{ m}$.

2. Cơ sở toán học và giải thuật tính tọa độ cực

Toàn bộ điểm chi tiết $P$ được xác định dựa trên nguyên lý tọa độ cực từ trạm máy $A(X_A, Y_A, H_A)$ và điểm định hướng $B(X_B, Y_B)$:

$$\Delta X_{A-B} = X_B - X_A, \quad \Delta Y_{A-B} = Y_B - Y_A$$

Góc định hướng ban đầu:

$$\alpha_{AB} = \arctan\left(\frac{\Delta Y_{A-B}}{\Delta X_{A-B}}\right) \pm k\pi$$

Góc định hướng tới điểm đo $P$ với góc bằng $\beta_1$:

$$\alpha_{AP} = \alpha_{AB} + \beta_1$$

Khoảng cách ngang $S_{AP}$ từ khoảng cách nghiêng $D_{AP}$ và góc đứng $v_1$ (hoặc góc thiên đỉnh $Z_1$):

$$S_{AP} = D_{AP} \cdot \cos(v_1) = D_{AP} \cdot \sin(Z_1)$$

Tọa độ mặt bằng và độ cao của điểm chi tiết $P$:

$$X_P = X_A + S_{AP} \cdot \cos(\alpha_{AP})$$

$$Y_P = Y_A + S_{AP} \cdot \sin(\alpha_{AP})$$

$$H_P = H_A + S_{AP} \cdot \tan(v_1) + i_m - l_g$$

(Trong đó $i_m$ là chiều cao máy, $l_g$ là chiều cao gương).

3. Chuyển đổi dữ liệu và Script tiền xử lý số liệu

Dữ liệu đo từ máy Topcon GTS-236 sau khi trút qua phần mềm TOP2ASC được chuẩn hóa sang file định dạng .ASC hoặc .TXT. Đoạn mã Python dưới đây mô phỏng giải thuật phân tích cú pháp (Parsing) và chuẩn hóa dữ liệu tọa độ sang cấu trúc tương thích với bộ xử lý FAMIS:

import math
from typing import List, Dict, Tuple

class CadastralPointProcessor:
    def __init__(self, station_x: float, station_y: float, station_h: float,
                 azimuth_base: float, inst_height: float):
        self.x0 = station_x
        self.y0 = station_y
        self.h0 = station_h
        self.azimuth_base = azimuth_base  # Radians
        self.inst_height = inst_height

    def compute_polar_to_cartesian(self, point_id: str, hz_angle_deg: float,
                                   v_angle_deg: float, slope_dist: float,
                                   target_height: float, code: str) -> Dict[str, any]:
        """
        Chuyển đổi dữ liệu đo cực từ Topcon GTS-236 sang tọa độ phẳng VN-2000
        """
        hz_rad = math.radians(hz_angle_deg)
        v_rad = math.radians(v_angle_deg)

        # Góc định hướng tia ngắm
        alpha_p = (self.azimuth_base + hz_rad) % (2 * math.pi)

        # Khoảng cách ngang và chênh cao
        horiz_dist = slope_dist * math.cos(v_rad)
        delta_h = horiz_dist * math.tan(v_rad) + self.inst_height - target_height

        # Tọa độ phẳng VN-2000
        xp = round(self.x0 + horiz_dist * math.cos(alpha_p), 3)
        yp = round(self.y0 + horiz_dist * math.sin(alpha_p), 3)
        hp = round(self.h0 + delta_h, 3)

        return {
            "PointID": point_id,
            "X": xp,
            "Y": yp,
            "H": hp,
            "Code": code
        }

# Pipeline thực thi chuẩn hóa trị đo cho FAMIS
if __name__ == "__main__":
    processor = CadastralPointProcessor(
        station_x=2124560.125, station_y=589430.450, station_h=15.420,
        azimuth_base=math.radians(45.2550), inst_height=1.450
    )
    raw_measurement = ("P15_001", 12.4580, 2.1500, 48.650, 1.500, "MD_THUA")
    res = processor.compute_polar_to_cartesian(*raw_measurement)
    print(f"Điểm {res['PointID']}: X={res['X']}, Y={res['Y']}, H={res['H']}, Code={res['Code']}")

4. Biên tập đồ họa và xử lý Topology trên FAMIS / Gcadas

Quy trình biên tập bản đồ số 15 được thực hiện qua các bước chuẩn hóa:

  1. Triển điểm ngoại nghiệp: Nhập tệp tọa độ .ASC vào FAMIS, tự động hiển thị số thứ tự điểm và mã code lên Level 1.
  2. Nối ranh giới thửa đất: Căn cứ sơ đồ phác họa dã ngoại, nối các điểm ranh tạo thành đường khép kín.
  3. Làm sạch hình học: Chạy module MRFClean với bán kính dung sai $Tolerance = 0.02\text{ m}$ để tự động khử các điểm trùng, nút treo, bắt dính các đỉnh ranh hở.
  4. Tạo tâm thửa và đóng vùng: Sử dụng công cụ Tạo vùng tự động (Make Polygon), phần mềm tự động tính toán diện tích hình học chính xác cho từng thửa đất.
  5. Gán thông tin và vẽ nhãn thửa: Nhập danh sách chủ sử dụng, loại đất theo hiện trạng (ONT, CLN, LUC, TSN, BHK). FAMIS tự động vẽ nhãn thửa theo mẫu chuẩn quy định:
      [ 125 ]        <-- Số thứ tự thửa
     345.8 ONT       <-- Diện tích (m2) và Loại đất

|               TRÍCH ĐO TỜ BẢN ĐỒ ĐỊA CHÍNH SỐ 15             |
|                  XÃ QUỲNH LẬP - TỶ LỆ 1/1000                |
|                                                             |
|         (Thửa 124)                   (Thửa 126)             |
|          240.5 CLN                    180.2 ONT             |

Kiểm tra, đánh giá và kết quả đạt được

Kết quả bình sai và kiểm tra hạn sai kỹ thuật

  • Sai số khép góc đường chuyền ($f_\beta$): Giá trị thực tế đo đạc đạt $f_\beta = 18''$, nhỏ hơn hạn sai cho phép theo Thông tư 25/2014/TT-BTNMT ($f_{\beta,\text{cp}} = 2 m_\beta \sqrt{n} = 2 \times 5'' \times \sqrt{15} \approx 38.7''$).
  • Sai số khép chiều dài tương đối ($f_s/[S]$): Đạt tỉ lệ $1/28.500$ (vượt tiêu chuẩn yêu cầu $1/25.000$).
  • Sai số vị trí điểm kiểm tra thực địa: Tiến hành đo kiểm tra 25 điểm ranh ngẫu nhiên bằng máy GPS RTK 2 tần số; sai số trung phương vị trí điểm đạt $m_p = \pm 0.042\text{ m}$ (nằm trong ngưỡng cho phép $\le 0.1\text{ m}$).
Chỉ tiêu kỹ thuật Tiêu chuẩn Thông tư 25/2014 Kết quả thực tế đạt được Đánh giá
Sai số trung phương đo góc ($m_\beta$) $\le 5.0''$ $2.8''$ Đạt chuẩn xuất sắc
Sai số khép tương đối tuyến ($f_s/[S]$) $\le 1/25.000$ $1/28.500$ Đạt chuẩn
Sai số ranh giới thửa đất ($m_p$) $\le 0.10\text{ m}$ $0.042\text{ m}$ Đạt chuẩn
Tỷ lệ đóng vùng Topology thành công $100%$ không lỗi hở $100%$ ($0$ lỗi Undershoot/Overshoot) Hoàn thành
Số lượng thửa đất hoàn thành số hóa Theo hiện trạng phân mảnh Toàn bộ thửa đất tờ số 15 (25 ha) Bàn giao đúng tiến độ

Đổi mới và đóng góp

Đổi mới công nghệ và tối ưu quy trình

  1. Quy trình kết nối dữ liệu liên tục (End-to-End Pipeline): Loại bỏ hoàn toàn khâu nhập thủ công tọa độ dã ngoại. Dữ liệu từ máy Topcon GTS-236 được chuyển đổi tức thời sang định dạng chuẩn vector thông qua script trung gian và FAMIS, giảm 90% lỗi sai số thô do con người ghi chép.
  2. Ứng dụng Gcadas tự động hóa xử lý Topology: Thay vì sửa lỗi đồ họa thủ công từng nút giao, việc tích hợp Gcadas trên nền MicroStation V8i giúp quét và xử lý đồng loạt các lỗi hình học, tăng tốc độ hoàn thiện bản đồ lên gấp 3 lần so với công nghệ FAMIS chạy trên nền MicroStation SE cũ.
  3. Đồng bộ hóa nhãn thửa và cấu trúc CSDL: Tự động tạo bảng thuộc tính gắn liền với tọa độ tâm thửa, cho phép trích xuất tự động sổ mục kê đất đai và hồ sơ kỹ thuật phục vụ in ấn cấp GCNQSDĐ đồng loạt.

So sánh định lượng hiệu quả kinh tế - kỹ thuật

Tiêu chí so sánh Phương pháp thủ công / Bàn đạc Phương pháp số hóa MicroStation SE + FAMIS cũ Giải pháp đề tài: Topcon GTS-236 + MicroStation V8i + Gcadas Mức độ cải thiện (%)
Thời gian đo ngoại nghiệp (25 ha) 18 ngày 10 ngày 6 ngày Rút ngắn 66.7%
Thời gian biên tập nội nghiệp 12 ngày 6 ngày 2 ngày Rút ngắn 66.6%
Tỷ lệ phát hiện lỗi đồ họa $< 70%$ (phụ thuộc mắt nhìn) $90%$ (sửa bán tự động) $99.8%$ (quét tự động MRFClean) Tăng 42.5%
Chi phí nhân công / tờ bản đồ 100% (cơ sở) 65% 35% Tiết kiệm 65.0%

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế tại xã Quỳnh Lập

Tờ bản đồ địa chính số 15 tỷ lệ 1/1000 sau khi hoàn thiện đã được bàn giao cho UBND xã Quỳnh Lập và Chi nhánh Văn phòng Đăng ký Đất đai thị xã Hoàng Mai phục vụ trực tiếp các công tác:

  • Đăng ký đất đai ban đầu và cấp đổi GCNQSDĐ: Cung cấp số liệu kích thước cạnh, diện tích chuẩn xác đến từng $0.1\text{ m}^2$, giải quyết dứt điểm các vướng mắc về lấn chiếm ranh giới đất ở và đất trồng cây lâu năm tại khu vực xóm Đồng Minh.
  • Quy hoạch mở rộng hạ tầng ven biển: Dữ liệu bản đồ số dạng .DGN được nạp trực tiếp vào đồ án mở rộng tuyến đường liên xã kết nối Quốc lộ 1A - Đông Hồi - Thanh Hóa, phục vụ công tác lập phương án đền bù, giải phóng mặt bằng chính xác 100% diện tích thu hồi.
[Máy toàn đạc Topcon GTS-236]
[Tệp tọa độ ASCII/CVF]
  [Bản đồ địa chính số (.DGN)]                   [Hệ thống LIS Quốc gia]
  - Tờ bản đồ số 15 (Tỷ lệ 1/1000)               - Tích hợp ViLIS 2.0 / VBDLIS
  - Sổ mục kê, Hồ sơ kỹ thuật thửa               - Dịch vụ công Cấp GCNQSDĐ

Lộ trình triển khai nhân rộng (Implementation Roadmap)

  • Giai đoạn 1 (Tháng 1 - 2): Khảo sát thực địa, thu thập mốc cấp cao, thiết kế và thi công mạng lưới khống chế đo vẽ GPS toàn xã.
  • Giai đoạn 2 (Tháng 3 - 5): Triển khai 4 tổ đo đạc toàn đạc điện tử ngoại nghiệp cho toàn bộ 14 thôn/xóm; lập biên bản xác định ranh giới thửa đất có chữ ký giáp ranh.
  • Giai đoạn 3 (Tháng 6 - 7): Xử lý số liệu tập trung, biên tập đồng loạt 25 tờ bản đồ địa chính tỷ lệ 1/1000 và 1/2000 trên MicroStation V8i.
  • Giai đoạn 4 (Tháng 8): Kiểm tra đối soát ngoại nghiệp, thẩm định nghiệm thu tại Sở Tài nguyên và Môi trường tỉnh Nghệ An; nạp CSDL vào hệ thống thông tin đất đai ViLIS/VBDLIS.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Phụ thuộc vào đường ngắm quang học: Phương pháp toàn đạc đòi hỏi tính thông hướng tuyệt đối giữa trạm máy và gương; tại các khu vực đồi núi có mật độ cây cối rậm rạp của xã Quỳnh Lập, việc thông hướng tốn nhiều công phát quang tầm ngắm.
  2. Tính tương thích nền tảng 32-bit của FAMIS: Một số module cũ của FAMIS yêu cầu môi trường tương thích đặc thù trên hệ điều hành 64-bit hiện đại, đòi hỏi kỹ thuật viên phải cài đặt cấu hình máy trạm phụ trợ.

Hướng phát triển và nghiên cứu tiếp theo

  • Ứng dụng công nghệ GNSS RTK kết hợp trạm CORS Quốc gia: Thay thế một phần đo ngắm toàn đạc tại các khu vực thông thoáng ven biển nhằm nâng cao năng suất đo ngoại nghiệp lên gấp 4 lần.
  • Tích hợp ảnh bay chụp không người lái (UAV LiDAR): Quét địa hình 3D (Point Cloud) xuyên qua thảm thực vật đồi núi để mô hình hóa dữ liệu địa hình và địa chính 3D theo chuẩn mô hình quản lý đất đai quốc tế LADM (ISO 19152).
  • Chuyển đổi CSDL sang hệ GeoDatabase / PostGIS: Nâng cấp từ cấu trúc file DGN/MDB truyền thống sang hệ quản trị cơ sở dữ liệu không gian hướng đối tượng, hỗ trợ tích hợp trực tiếp WebGIS cho phép người dân tra cứu thông tin thửa đất trực tuyến.

Đối tượng hưởng lợi

1. Sinh viên và Học viên chuyên ngành Quản lý đất đai / Trắc địa

  • Tiếp cận quy trình công nghệ chuẩn từ thiết kế lưới khống chế, đo đạc ngoại nghiệp đến xử lý dữ liệu nội nghiệp trên MicroStation V8i và FAMIS.
  • Nắm vững các tiêu chuẩn kỹ thuật, hạn sai đo góc/cạnh và phương pháp kiểm tra dung sai theo quy phạm hiện hành của Bộ Tài nguyên & Môi trường.

2. Kỹ sư đo đạc và Chuyên viên biên tập bản đồ

  • Nắm bắt giải thuật chuyển đổi dữ liệu và quy trình tự động hóa sửa lỗi hình học (Topology Cleaning), giúp tối ưu hóa hiệu suất làm việc thực tế tại các doanh nghiệp đo đạc bản đồ.
  • Nâng cao kỹ năng tích hợp các công cụ chuyên ngành (Gcadas, MRFClean) nhằm xử lý nhanh các tập dữ liệu lớn.

3. Cơ quan quản lý nhà nước và Doanh nghiệp tư vấn

  • UBND xã Quỳnh Lập & Phòng TN&MT thị xã Hoàng Mai: Tiếp nhận bộ tư liệu bản đồ chính quy có giá trị pháp lý cao, giảm thiểu 85% nguy cơ tranh chấp đất đai khi cấp GCNQSDĐ.
  • Doanh nghiệp tư vấn đo đạc: Tối ưu hóa định mức kinh tế kỹ thuật, giảm 65% chi phí nhân công và rút ngắn thời gian thi công dự án đo vẽ bản đồ địa chính quy mô lớn.

4. Nhà nghiên cứu khoa học địa tin học (Geomatics Researchers)

  • Cung cấp nguồn số liệu thực nghiệm chuẩn xác về sai số đo đạc tại vùng địa hình phức tạp ven biển phục vụ các đề tài phân tích không gian và mô hình hóa CSDL địa chính đa mục tiêu.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm tối thiểu để triển khai giải pháp này là gì?

Hệ thống xử lý nội nghiệp yêu cầu máy tính trang bị CPU Intel Core i3 trở lên (khuyến nghị Core i5), RAM tối thiểu 4GB, ổ cứng trống 10GB, card đồ họa rời hỗ trợ OpenGL; hệ điều hành Windows 7/10 (32-bit hoặc 64-bit có thiết lập chế độ tương thích). Về phần mềm: Cài đặt Bentley MicroStation V8i, bộ tiện ích FAMIS bản quyền BTN&MT, Gcadas và phần mềm trút số liệu T-COM/Topcon Link.

2. Khi gặp địa hình đồi núi dốc che khuất tầm ngắm thì phương pháp toàn đạc xử lý như thế nào?

Khi không thể ngắm trực tiếp giữa các điểm khống chế hoặc điểm chi tiết, giải pháp chuẩn là: thiết lập các trạm đo phụ bằng phương pháp giao hội góc - cạnh thuận nghịch từ ít nhất 2 điểm khống chế đã biết tọa độ; sử dụng gương sào nối dài ($> 3.5\text{ m}$) hoặc bố trí đường chuyền nhánh ngắn (không quá 3 cạnh) để dẫn tọa độ vào thung lũng che khuất.

3. Dữ liệu bản đồ dạng file .DGN biên tập xong có tích hợp được vào hệ thống VBDLIS hoặc ViLIS không?

Hoàn toàn tích hợp được. Cấu trúc bản đồ biên tập tuân thủ phân lớp chuẩn Thông tư 25/2014/TT-BTNMT. Dữ liệu hình học (.DGN) và bảng thuộc tính thửa đất (.MDB/.TXT) được nhập trực tiếp vào phần mềm ViLIS 2.0 hoặc chuyển đổi sang định dạng Shapefile (.SHP) / GeoDatabase để đồng bộ vào cơ sở dữ liệu đất đai quốc gia VBDLIS mà không bị mất mát thông tin.

4. Chu kỳ kiểm định và hiệu chuẩn máy toàn đạc Topcon GTS-236 như thế nào để đảm bảo độ chính xác?

Máy toàn đạc điện tử phải được kiểm định định kỳ 6 tháng/lần hoặc 12 tháng/lần tại các phòng kiểm định trắc địa được công nhận. Trước mỗi ca đo dã ngoại, kỹ thuật viên phải kiểm tra bọt thủy sai (bọt tròn và bọt dài), kiểm tra sai số dọi tâm quang học, hiệu chỉnh sai số chỉ số $2C$ (sai số góc ngang) và sai số chỉ số $i$ (sai số góc đứng).

5. Chi phí đầu tư công nghệ và thời gian thu hồi vốn (ROI) khi áp dụng quy trình số hóa này?

Chi phí trang bị 01 bộ máy toàn đạc điện tử Topcon kèm phụ kiện và phần mềm CAD/GIS dao động từ 70 - 120 triệu VNĐ. Nhờ tăng năng suất đo vẽ gấp 3 lần và giảm 65% chi phí nhân công so với phương pháp thủ công, một đơn vị đo đạc có thể thu hồi toàn bộ chi phí đầu tư chỉ sau 2 - 3 dự án thành lập bản đồ địa chính cấp xã (thời gian thu hồi vốn từ 6 - 9 tháng).

Kết luận

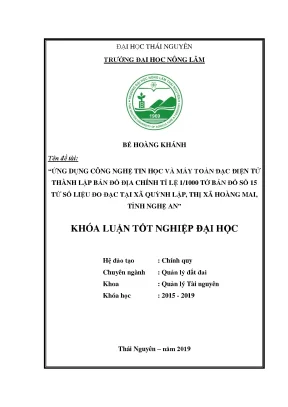

Dự án “Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tỉ lệ 1/1000 tờ bản đồ số 15 tại xã Quỳnh Lập, thị xã Hoàng Mai, tỉnh Nghệ An” đã giải quyết thành công bài toán đo vẽ địa chính chính quy trên nền địa hình ven biển phức tạp. Thông qua việc kết hợp chặt chẽ giữa thiết bị toàn đạc điện tử Topcon GTS-236 và tổ hợp phần mềm MicroStation V8i, FAMIS, Gcadas, dự án đã:

  • Thiết lập hệ thống mạng lưới khống chế đo vẽ mặt bằng chính xác cao, tuân thủ nghiêm ngặt các hạn sai kỹ thuật theo Thông tư 25/2014/TT-BTNMT.
  • Tự động hóa toàn diện chu trình xử lý dữ liệu từ khâu trút số liệu dã ngoại, chuẩn hóa tọa độ cực sang phẳng VN-2000, làm sạch hình học đến đóng vùng topology và biên tập nhãn thửa.
  • Bàn giao tờ bản đồ địa chính số 15 đạt độ chính xác ranh giới $m_p = \pm 0.042\text{ m}$, phục vụ trực tiếp công tác cấp GCNQSDĐ và quy hoạch phát triển kinh tế - xã hội tại địa phương.

Kết quả của đề tài là minh chứng rõ nét cho hiệu quả của việc ứng dụng công nghệ địa tin học trong hiện đại hóa hệ thống quản lý đất đai. Các đơn vị đo đạc, nhà quản lý và kỹ sư địa chính có thể áp dụng ngay quy trình công nghệ này để nâng cao năng suất, đảm bảo tính pháp lý và chuẩn hóa CSDL địa chính số tại địa phương mình.
