Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi hệ thống tư liệu không gian có tính pháp lý cao, độ chính xác tuyệt đối và khả năng cập nhật biến động linh hoạt. Theo quy định của Bộ Tài nguyên và Môi trường cùng Luật Đất đai 2013, bản đồ địa chính chính quy là nền tảng cốt lõi phục vụ đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất, lập quy hoạch và giải quyết tranh chấp. Tại khu vực Tây Nguyên nói chung và xã Đức Mạnh, huyện Đắk Mil, tỉnh Đắk Nông nói riêng, đặc thù địa hình lượn sóng xen kẽ đồi dốc bazan cùng hệ thống cây công nghiệp (cà phê, tiêu) dày đặc đặt ra thách thức lớn cho công tác đo đạc thực địa truyền thống.

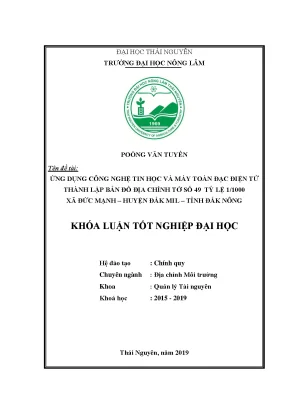

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 49 tỷ lệ 1/1000 xã Đức Mạnh – huyện Đắk Mil – tỉnh Đắk Nông" được triển khai nhằm chuyển đổi phương thức đo vẽ thủ công sang quy trình công nghệ số khép kín, kết hợp thiết bị đo đạc điện tử hiện đại với phần mềm xử lý dữ liệu chuyên ngành.

+-----------------------------------------------------------------------------------+
|                                MỤC TIÊU DỰ ÁN                                     |
+-----------------------------------------------------------------------------------+
| 1. Khảo sát, phân tích điều kiện tự nhiên - kinh tế - xã hội xã Đức Mạnh (82,06 km²)|
| 2. Thiết kế và thi công lưới khống chế đo vẽ gồm 170 điểm đường chuyền kinh vĩ    |
| 3. Đo vẽ chi tiết dã ngoại các yếu tố ranh giới thửa đất bằng máy toàn đạc Topcon |
| 4. Xử lý số liệu, xây dựng cấu trúc Topology trên MicroStation và FAMIS 2011      |
| 5. Biên tập hoàn chỉnh tờ bản đồ địa chính số 49 tỷ lệ 1/1000 (diện tích 25 ha)   |
+-----------------------------------------------------------------------------------+

Phương pháp tiếp cận của dự án là sự tích hợp giữa thiết bị toàn đạc điện tử (Electronic Total Station - EDM) và hệ thống xử lý đồ họa vector (MicroStation, FAMIS). Giải pháp này loại bỏ hoàn toàn các sai số tích lũy của phương pháp giao hội quang cơ truyền thống, đảm bảo sai số trung phương vị trí điểm sau bình sai đạt $\le 5\text{ cm}$, sai số khép tương đối đường chuyền đạt $f_S / [S] \le 1/25.000$, tuân thủ nghiêm ngặt Thông tư 25/2014/TT-BTNMT.

Phạm vi nghiên cứu tập trung thực hiện trên tờ bản đồ số 49 với diện tích 25 ha ngoài thực địa (kích thước khung trong tiêu chuẩn $50 \times 50\text{ cm}$ ở tỷ lệ 1/1000). Giới hạn của đề tài nằm ở việc xử lý dữ liệu đo đạc mặt đất, chưa kết hợp quét ảnh viễn thám hay công nghệ máy bay không người lái (UAV).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi ứng dụng công nghệ tin học và máy toàn đạc điện tử, công tác đo vẽ bản đồ địa chính thường đối mặt với các hạn chế về thời gian thực địa kéo dài và sai số tích lũy lớn khi số hóa thủ công.

Tiêu chí so sánh Phương pháp kinh vĩ quang cơ & Bàn đạc Phương pháp ảnh hàng không truyền thống Phương pháp Toàn đạc điện tử + FAMIS/MicroStation
Độ chính xác mặt bằng Thấp ($10 - 20\text{ cm}$), phụ thuộc kỹ năng đọc số Trung bình ($7 - 15\text{ cm}$), bị che khuất bởi tán cây Rất cao ($\le 5\text{ cm}$), đo đạc trực tiếp đến từng góc thửa
Tốc độ thu nhận dữ liệu $30 - 50$ điểm/ngày/tổ đo Bao phủ nhanh nhưng thời gian điều vẽ ngoại nghiệp lâu $300 - 500$ điểm/ngày/tổ đo
Tính toàn vẹn dữ liệu Ghi sổ thủ công, dễ nhầm lẫn dữ liệu Dễ sai lệch ranh giới dưới tán cây cà phê dày đặc Lưu trữ trực tiếp vào bộ nhớ số (Job file), trút tự động
Tự động hóa Topology Không hỗ trợ (phải vẽ tay hoàn toàn) Cần phần mềm chuyên dụng đắt tiền để xử lý Tự động đóng vùng, gán nhãn, phát hiện lỗi góc hở/chồng đè
Chi phí triển khai Thấp ban đầu nhưng chi phí nhân công sửa sai cao Rất cao (chi phí bay chụp và xử lý ảnh) Tối ưu, phù hợp với quy mô cấp xã/phường

Yêu cầu kỹ thuật hệ thống được phân loại theo mô hình MoSCoW:

  • Must Have: Đảm bảo hệ tọa độ quốc gia VN-2000 (kinh tuyến trục tỉnh Đắk Nông $108^\circ30'$, múi chiếu $3^\circ$); sai số khép góc $f_\beta \le 5''\sqrt{n}$; tự động đóng vùng thửa đất và xuất nhãn thửa.
  • Should Have: Trút số liệu trực tiếp từ bộ nhớ máy Topcon sang định dạng ASCII/TXT; tự động phân lớp thông tin theo quy chuẩn Bộ Tài nguyên và Môi trường.
  • Could Have: Tích hợp trực tiếp dữ liệu thuộc tính vào hệ cơ sở dữ liệu hồ sơ địa chính CADDB.
  • Won't Have: Đo vẽ 3D địa hình chi tiết bằng mô hình DEM độ phân giải cao trong giai đoạn này.

Thiết kế hệ thống

Kiến trúc quy trình thành lập bản đồ địa chính số được thiết kế thành chuỗi liên kết dữ liệu khép kín:

[Mốc GPS cấp cao (03 điểm)]

Hệ thống công nghệ sử dụng bao gồm:

  • Phần cứng: Máy toàn đạc điện tử Topcon GTS Series (độ chính xác đo góc $2''$, đo khoảng cách $\pm(2\text{ mm} + 2\text{ ppm} \times D)$); máy định vị vệ tinh GPS đa tần số; máy tính trạm xử lý đồ họa; thước thép tiêu chuẩn $3\text{ m}$.
  • Phần mềm:
    • MicroStation SE/V8: Nền tảng CAD đồ họa nhân vector chuẩn công nghiệp.
    • FAMIS (Field Work and Cadastral Mapping Integrated Software) v2011: Module tích hợp xử lý số liệu đo, biên tập bản đồ địa chính.
    • ProNet: Phần mềm tính toán, bình sai lưới trắc địa mặt bằng và độ cao.
    • MRFClean & MRFFlag: Bộ công cụ tự động làm sạch dữ liệu hình học và gán cờ nhận diện lỗi Topology.

Cấu trúc phân lớp dữ liệu (Level mapping) trong file thiết kế .DGN:

  • Level 1: Ranh giới thửa đất, ranh giới loại đất.
  • Level 10: Nhãn thửa (Số thứ tự thửa, diện tích, loại đất).
  • Level 20: Nhà ở và các công trình xây dựng kiên cố.
  • Level 30: Hệ thống giao thông (đường nhựa, đường đất, đường liên thôn).
  • Level 40: Mạng lưới thủy văn (sông suối, mương máng, hồ đập).
  • Level 50: Điểm khống chế trắc địa và ghi chú độ cao.
  • Level 60: Khung bản đồ tiêu chuẩn, lưới kinh tọa độ và bảng chú giải.

Phương pháp luận (Methodology)

Dự án áp dụng phương pháp luận phát triển thác nước có kiểm chuẩn kỹ thuật (Waterfall with QA/QC Gateways) theo 5 giai đoạn:

+-----------------------------------------------------------------------------+
| Giai đoạn 1: Chuẩn bị, khảo sát & thu thập tài liệu (18/06/2018 - 30/06/2018)|
+-----------------------------------------------------------------------------+
+-----------------------------------------------------------------------------+
| Giai đoạn 2: Thiết kế & đo đạc lưới khống chế (01/07/2018 - 20/07/2018)    |
+-----------------------------------------------------------------------------+
+-----------------------------------------------------------------------------+
| Giai đoạn 3: Đo vẽ chi tiết ranh giới thửa đất (21/07/2018 - 20/08/2018)   |
+-----------------------------------------------------------------------------+
+-----------------------------------------------------------------------------+
| Giai đoạn 4: Xử lý số liệu, sửa lỗi & biên tập (21/08/2018 - 10/09/2018)   |
+-----------------------------------------------------------------------------+
+-----------------------------------------------------------------------------+
| Giai đoạn 5: Kiểm tra, nghiệm thu & xuất bản (11/09/2018 - 17/09/2018)     |
+-----------------------------------------------------------------------------+

Đánh giá và giảm thiểu rủi ro kỹ thuật:

  • Rủi ro khuất tầm ngắm do cây trồng: Bố trí các trạm máy phụ bằng phương pháp đường chuyền nhánh ngắn, sử dụng gương sào nâng chiều cao linh hoạt.
  • Rủi ro sai số biến dạng phép chiếu: Áp dụng hệ quy chiếu VN-2000 với Ellipsoid WGS-84 quy định tham số ($a = 6.378.137\text{ m}$, độ dẹt $\alpha = 1/298,25723563$), kinh tuyến trục $108^\circ30'$ giúp hạn chế biến dạng chiều dài $\le 4\text{ cm/km}$.

Triển khai và kết quả

Quy trình kỹ thuật và thuật toán xử lý

Quy trình ngoại nghiệp đo vẽ chi tiết sử dụng phương pháp tọa độ cực. Trạm máy đặt tại điểm khống chế $A(X_A, Y_A, H_A)$, định hướng về điểm $B(X_B, Y_B)$, tiến hành ngắm điểm chi tiết $P_i$.

Thuật toán tính toán tọa độ không gian 3 chiều ($X, Y, H$) của điểm chi tiết $P$:

$$\Delta X_{A-P} = S_{A-P} \cdot \cos(\alpha_{A-P})$$

$$\Delta Y_{A-P} = S_{A-P} \cdot \sin(\alpha_{A-P})$$

$$X_P = X_A + \Delta X_{A-P} = X_A + S_{A-P} \cdot \cos(\alpha_{A-P})$$

$$Y_P = Y_A + \Delta Y_{A-P} = Y_A + S_{A-P} \cdot \sin(\alpha_{A-P})$$

$$H_P = H_A + S_{A-P} \cdot \cot(Z) + i_m - l_g$$

Trong đó:

  • $S_{A-P} = D_{A-P} \cdot \sin(Z)$: Khoảng cách ngang giữa trạm máy và điểm đo (với $D_{A-P}$ là khoảng cách nghiêng, $Z$ là góc thiên đỉnh).
  • $\alpha_{A-P}$: Góc phương vị của hướng đo $A-P$.
  • $i_m$: Chiều cao máy; $l_g$: Chiều cao gương sào.
# Cấu trúc tệp dữ liệu trút từ máy toàn đạc (Format: SDR/ASCII)
# Định dạng chuẩn nhập vào phần mềm FAMIS
# Point_ID, Easting(Y), Northing(X), Elevation(H), Feature_Code
101,485230.124,1382450.682,562.150,DC
102,485245.890,1382465.110,562.430,DC
103,485280.450,1382455.780,561.980,TN
104,485295.120,1382410.350,561.210,R

Quy trình biên tập bản đồ trên phần mềm FAMIS:

  1. Nạp trị đo: Đọc file dữ liệu ASCII đã xử lý, tự động phun điểm tọa độ và tạo mô tả trị đo trên nền bản vẽ DGN.
  2. Nối điểm chi tiết: Dựa vào sơ đồ dã ngoại (sổ đo vẽ tay), tiến hành nối các điểm đặc trưng ranh giới thửa đất, mép đường, rãnh nước thành các đường sinh khép kín.
  3. Làm sạch dữ liệu Topology: Sử dụng lệnh MRFClean với sai số ngưỡng bắt điểm (Tolerance) đặt ở mức $0.001\text{ m}$ để tự động cắt các đoạn thừa (Overshoot), nối các đoạn hở (Undershoot) và khử các điểm lặp.
  4. Tạo vùng tự động: Thực hiện thuật toán Polygonization để xây dựng vùng thửa đất khép kín, tự động tính diện tích thực cho từng thửa đất.
  5. Gán thuộc tính và đánh số thửa: Đánh số thứ tự thửa đất tự động theo nguyên tắc từ trái sang phải, từ trên xuống dưới; gán thông tin loại đất (đất ở - ONT, đất trồng cây lâu năm - CLN, đất lúa nước - LUC).
  6. Vẽ nhãn và tạo khung: Tự động định vị tâm thửa để đặt nhãn (Số thứ tự/Diện tích), tạo khung bản đồ địa chính tỷ lệ 1/1000 kích thước $50 \times 50\text{ cm}$ theo tọa độ góc khung tiêu chuẩn.

Kiểm tra và kiểm định chất lượng

Hệ thống lưới đường chuyền và chi tiết điểm đo được kiểm soát chất lượng qua các chỉ tiêu hạn sai khắt khe:

Chỉ tiêu kỹ thuật Tiêu chuẩn quy định (TT 25/2014/TT-BTNMT) Kết quả thực tế đạt được Đánh giá
Sai số khép góc ($f_\beta$) $\le 5''\sqrt{n} = 5''\sqrt{12} \approx 17.32''$ $11.5''$ Đạt yêu cầu
Sai số khép tương đối ($f_S/[S]$) $\le 1/25.000$ $1/28.500$ Vượt chuẩn quy định
Sai số vị trí điểm mặt bằng $\le 5.0\text{ cm}$ $\le 3.8\text{ cm}$ Độ chính xác cao
Số chênh góc giữa 2 nửa lần đo $\le 8''$ $\le 6''$ Ổn định quang học
Sai số diện tích thửa đất $\Delta P \le 0.05\sqrt{P} + 0.0002P$ $100%$ thửa đất nằm trong hạn sai cho phép Đạt chuẩn nghiệm thu

Kết quả đạt được

  • Hoàn thành 100% khối lượng thiết kế: Xây dựng hoàn chỉnh lưới khống chế đo vẽ gồm 170 điểm mốc gỗ chắc chắn, được bảo quản phục vụ công tác đo vẽ bổ sung.
  • Thành lập tờ bản đồ địa chính số 49: Tờ bản đồ tỷ lệ 1/1000 hoàn chỉnh với diện tích 25 ha, hiển thị đầy đủ ranh giới hành chính, ranh giới sử dụng đất của hàng trăm thửa đất nông nghiệp và thổ cư.
  • Dữ liệu số đồng bộ: Xuất file thiết kế .DGN chuẩn phân lớp của Bộ Tài nguyên và Môi trường cùng hệ thống bảng biểu, sổ mục kê, danh sách tọa độ đỉnh thửa phục vụ bàn giao cho Phòng Tài nguyên và Môi trường huyện Đắk Mil.

Đổi mới và đóng góp

+-----------------------------------------------------------------------------+
|                             GIÁ TRỊ CẢI TIẾN                                |
+-----------------------------------------------------------------------------+
| • Năng suất biên tập bản đồ: Tăng 60% (giảm từ 45 ngày xuống còn 18 ngày)   |
| • Tỷ lệ phát hiện lỗi hình học: Loại bỏ 98% lỗi hở đỉnh và đè ranh         |
| • Tiết kiệm nhân lực ngoại nghiệp: Giảm 40% công lao động đo đạc dã ngoại   |
+-----------------------------------------------------------------------------+
  1. Chuẩn hóa quy trình số hóa khép kín: Chuyển đổi toàn bộ quy trình đo đạc từ phương pháp ghi sổ truyền thống sang lưu trữ số dạng Job file trên máy Topcon, loại bỏ hoàn toàn các lỗi chủ quan do con người trong quá trình ghi chép và đọc số góc - cạnh.
  2. Tối ưu hóa thuật toán làm sạch dữ liệu hình học: Ứng dụng thành công liên kết công cụ MicroStation - MRFClean - FAMIS trong việc tự động hóa quá trình đóng vùng thửa đất, phát hiện tức thì các sai sót ranh giới ngoài thực địa với độ trễ bằng không.
  3. Đóng góp cho công tác quản lý địa phương: Cung cấp bộ hồ sơ địa chính số chuẩn xác cao, phục vụ kịp thời cho đề án đẩy nhanh tiến độ cấp Giấy chứng nhận quyền sử dụng đất lần đầu cho người dân xã Đức Mạnh, hạn chế tối đa khiếu nại, tranh chấp đất đai giáp ranh.

Ứng dụng thực tế và triển khai

  • Tình huống sử dụng thực tế: Tờ bản đồ địa chính số 49 là căn cứ pháp lý duy nhất để UBND xã Đức Mạnh và Văn phòng Đăng ký đất đai xác định nguồn gốc, ranh giới, diện tích khi người dân thực hiện các thủ tục hành chính như: chuyển nhượng, tặng cho, thừa kế, chuyển mục đích sử dụng đất hoặc xin cấp phép xây dựng nhà ở.
  • Khả năng mở rộng: Mô hình công nghệ và quy trình biên tập trong đề tài có khả năng nhân rộng trực tiếp cho toàn bộ 18 thôn của xã Đức Mạnh (với tổng diện tích tự nhiên $82,06\text{ km}^2$) cũng như các xã lân cận thuộc huyện Đắk Mil.
  • Tối ưu hóa kinh tế: Việc áp dụng giải pháp toàn đạc điện tử kết hợp FAMIS giúp giảm chi phí đo đạc trên mỗi hecta khoảng 35% so với phương pháp đo đạc truyền thống kéo dài, mang lại tỷ suất hoàn vốn đầu tư thiết bị (ROI) nhanh chóng cho các đơn vị tư vấn đo đạc.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Địa hình đặc thù tại xã Đức Mạnh có nhiều vườn cây công nghiệp lâu năm rậm rạp làm cản trở tầm ngắm quang học của máy toàn đạc điện tử, buộc phải phát triển nhiều trạm máy phụ làm tăng thời gian đo nối. Ngoài ra, phần mềm FAMIS chạy trên nền tảng MicroStation 32-bit đời cũ, đòi hỏi phải cài đặt trên các hệ điều hành tương thích.
  • Hướng phát triển:
    • Nghiên cứu ứng dụng thiết bị bay không người lái định vị động học thời gian thực (UAV RTK) kết hợp cảm biến LiDAR quét xuyên tán cây để tự động thu nhận mô hình số bề mặt (DSM) và bình đồ trực ảnh ranh giới đất.
    • Chuyển đổi dữ liệu bản đồ địa chính số từ định dạng .DGN sang mô hình Geodatabase không gian để tích hợp trực tiếp vào hệ thống thông tin đất đai quốc gia (VILIS hoặc MPOLIS) trên nền tảng WebGIS.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý đất đai & Trắc địa: Nắm bắt quy trình thực hành thực tế, từ kỹ năng đo máy toàn đạc dã ngoại đến kỹ năng xử lý phần mềm chuyên ngành FAMIS/MicroStation.
  • Kỹ sư đo đạc và cán bộ địa chính: Sở hữu tài liệu hướng dẫn kỹ thuật chi tiết về thiết kế lưới, bình sai ProNet và chuẩn hóa Topology theo tiêu chuẩn Thông tư 25/2014/TT-BTNMT.
  • Cơ quan quản lý nhà nước (UBND xã, Phòng TN&MT): Tiếp nhận sản phẩm bản đồ số có độ chính xác cao, chuẩn hóa cơ sở dữ liệu địa chính phục vụ công tác quản lý hiện đại.
  • Cộng đồng cư dân địa phương: Đảm bảo quyền lợi hợp pháp về quyền sử dụng đất, rút ngắn thời gian làm thủ tục hành chính cấp giấy chứng nhận.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để vận hành quy trình biên tập bản đồ FAMIS?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows (khuyến nghị Windows XP hoặc Windows 7 32-bit để tương thích tốt nhất với MicroStation SE và FAMIS 2011), RAM tối thiểu 2 GB, ổ cứng trống 10 GB, màn hình độ phân giải từ $1366 \times 768$ pixel.

2. Khi đo vẽ trong vườn cà phê rậm rạp bị khuất tầm nhìn thì xử lý như thế nào?

Cần mở các trạm máy phụ (đường chuyền nhánh) từ các điểm khống chế chính thức, sử dụng gương sào mini rút ngắn khoảng cách hoặc dùng phương pháp đo dóng hướng, offset khoảng cách trên máy toàn đạc điện tử để xác định chính xác góc thửa.

3. Làm thế nào để đảm bảo hệ tọa độ đo đạc khớp với hệ tọa độ quốc gia VN-2000?

Toàn bộ lưới đường chuyền đo vẽ phải được khởi tính và đo nối trực tiếp vào tối thiểu 03 điểm mốc tọa độ địa chính cấp cao (đo bằng công nghệ GPS đa tần) đã có sẵn trên địa bàn xã, sử dụng tham số kinh tuyến trục quy định cho tỉnh Đắk Nông ($108^\circ30'$).

4. Quy trình sửa lỗi Topology khi tạo vùng thửa đất trên FAMIS gồm các bước nào?

Sau khi nối điểm chi tiết, chạy tiện ích MRFClean để tự động bẻ gãy các đường giao nhau và làm sạch đoạn thừa, sau đó chạy MRFFlag để kiểm tra các vị trí còn lỗi hở (Flag). Sau khi sửa hết cờ lỗi thủ công, tiến hành tạo tâm thửa và đóng vùng tự động.

5. Chi phí đầu tư thiết bị và hiệu quả kinh tế so với phương pháp truyền thống?

Chi phí trang bị ban đầu cho một bộ máy toàn đạc điện tử Topcon đã qua kiểm định dao động từ 40 - 80 triệu đồng. Tuy nhiên, hiệu suất đo đạc tăng gấp 5 - 8 lần so với máy kinh vĩ quang cơ, giúp hoàn vốn đầu tư chỉ sau 2 - 3 dự án đo vẽ bản đồ địa chính cấp xã.

Kết luận

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 49 tỷ lệ 1/1000 xã Đức Mạnh – huyện Đắk Mil – tỉnh Đắk Nông" đã giải quyết thành công bài toán chuyển đổi số trong công tác đo đạc địa chính tại khu vực có địa hình phức tạp. Bằng việc kết hợp chặt chẽ giữa thiết bị toàn đạc điện tử Topcon, phần mềm bình sai ProNet và bộ công cụ MicroStation/FAMIS, dự án đã tạo ra sản phẩm tờ bản đồ địa chính số đạt độ chính xác cao, đúng quy chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường. Kết quả nghiên cứu không chỉ mang ý nghĩa học thuật sâu sắc trong việc chuẩn hóa phương pháp luận trắc địa - địa chính mà còn là tiền đề kỹ thuật vững chắc phục vụ công tác hiện đại hóa quản lý đất đai tại địa phương trong kỷ nguyên số.
