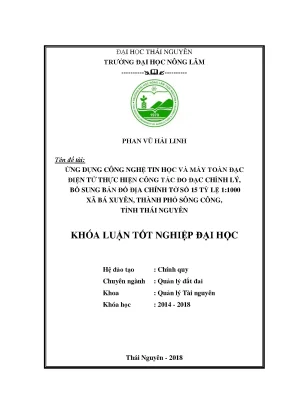

Ứng dụng tin học và máy toàn đạc đo đạc chỉnh lý bản đồ địa chính tại xã Bá Xuyên, Sông Công

Luận văn ứng dụng công nghệ tin học và máy toàn đạc điện tử trong đo đạc, chỉnh lý bản đồ địa chính tờ số 15 tỷ lệ 1:1000 xã Bá Xuyên.

• Tác giả: Phan Vũ Hải Linh
• Người hướng dẫn: ThS. Nông Thu Huyền
• Trường học: Đại học Nông Lâm - Đại học Thái Nguyên
• Chuyên ngành: Quản lý đất đai
• Đề tài: Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 15 tỷ lệ 1:1000 xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên
• Loại tài liệu: Khóa luận tốt nghiệp đại học
• Năm xuất bản: 2018
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CẢM ƠN
• DANH MỤC HÌNH
• DANH MỤC BẢNG
• DANH MỤC VIẾT TẮT
• 1. PHẦN 1: MỞ ĐẦU
• 1.1. Tính cấp thiết của đề tài
• 1.2. Mục tiêu nghiên cứu của đề tài
• 1.3. Ý nghĩa của đề tài
• 2. PHẦN 2: TỔNG QUAN TÀI LIỆU
• 2.1. Tổng quan về bản đồ, bản đồ địa chính
• 2.2. Khái niệm bản đồ
• 2.3. Bản đồ địa chính
• 2.3.1. Khái niệm bản đồ địa chính
• 2.3.2. Địa chính là gì?
• 2.4. Mục đích thành lập bản đồ địa chính
• 2.5. Yêu cầu cơ bản đối với bản đồ địa chính
• 3. ĐỐI TƯỢNG, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 3.1. Đối tượng và phạm vi nghiên cứu
• 3.1.1. Đối tượng nghiên cứu
• 3.1.2. Phạm vi nghiên cứu
• 3.2. Địa điểm và thời gian tiến hành
• 3.2.1. Địa điểm nghiên cứu
• 3.2.2. Thời gian tiến hành
• 3.3. Nội dung nghiên cứu
• 3.3.1. Điều tra cơ bản
• 3.3.2. Các bước xây dựng cơ sở dữ liệu bản đồ địa chính
• 3.3.3. Phương pháp nghiên cứu. Phương pháp thu thập số liệu
• 3.3.4. Phương pháp xây dựng cơ sở dữ liệu bản đồ
• 4. KẾT QUẢ NGHIÊN CỨU & THẢO LUẬN
• 4.1. Điều kiện tự nhiên, kinh tế, xã hội của xã Bá Xuyên
• 4.1.1. Điều kiện tự nhiên. Tài nguyên thiên nhiên
• 4.1.2. Điều kiện kinh tế- xã hội
• 4.2. Tình hình quản lý đất đai của xã Bá Xuyên
• 4.3. Công tác thành lập lưới khống chế đo vẽ xã Bá Xuyên
• 4.4. Khảo sát, thu thập tài liệu, số liệu. Bố trí và đo vẽ đường chuyền kinh vĩ
• 4.5. Bình sai lưới kinh vĩ
• 4.6. Đo vẽ chi tiết và biên tập bản đồ bằng phần mềm Microstation và Famis
• 4.6.1. Đo vẽ chi tiết
• 4.6.2. Ứng dụng phần mềm FAMIS, Emap và MicrostationSE thành lập bản đồ địa chính
• 4.7. Kiểm tra và nghiệm thu các tài liệu
• 5. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về ứng dụng công nghệ tin học và máy toàn đạc điện tử

Ứng dụng công nghệ tin học và máy toàn đạc điện tử trong đo đạc bản đồ địa chính đã trở thành xu hướng hiện đại trong quản lý đất đai. Bản đồ địa chính tờ số 15 tỷ lệ 1:1000 xã Bá Xuyên là một ví dụ điển hình cho việc áp dụng các công nghệ tiên tiến này. Công nghệ đo đạc hiện đại không chỉ nâng cao độ chính xác mà còn giảm thiểu thời gian và công sức thực hiện. Hệ thống thông tin địa lý (GIS) và các phần mềm chuyên dụng như MicroStation và FAMIS đã hỗ trợ đắc lực trong việc xử lý dữ liệu và biên tập bản đồ.

1.1. Vai trò của công nghệ tin học

Công nghệ tin học đóng vai trò quan trọng trong việc xử lý và quản lý dữ liệu địa chính. Các phần mềm như MicroStation và FAMIS giúp tự động hóa quy trình biên tập bản đồ, từ đó nâng cao hiệu quả công việc. Hệ thống thông tin địa lý (GIS) cung cấp công cụ phân tích không gian, giúp quản lý đất đai một cách khoa học và hiệu quả.

1.2. Ưu điểm của máy toàn đạc điện tử

Máy toàn đạc điện tử mang lại độ chính xác cao trong việc đo đạc địa hình và ranh giới thửa đất. Thiết bị này giúp thu thập dữ liệu nhanh chóng và chính xác, đặc biệt trong việc đo vẽ chi tiết các thửa đất. Kết hợp với công nghệ tin học, máy toàn đạc điện tử tạo nên một hệ thống đo đạc hiện đại và hiệu quả.

II. Quy trình đo đạc và thành lập bản đồ địa chính

Quy trình đo đạc bản đồ địa chính tại xã Bá Xuyên được thực hiện theo các bước chặt chẽ, từ khảo sát thực địa đến xử lý dữ liệu và biên tập bản đồ. Máy toàn đạc điện tử được sử dụng để đo vẽ chi tiết các thửa đất, trong khi các phần mềm như MicroStation và FAMIS hỗ trợ xử lý và biên tập dữ liệu. Bản đồ địa chính tờ số 15 tỷ lệ 1:1000 được thành lập với độ chính xác cao, đáp ứng yêu cầu quản lý đất đai.

2.1. Khảo sát và đo vẽ thực địa

Quá trình khảo sát thực địa bao gồm việc thiết lập lưới khống chế đo vẽ và đo vẽ chi tiết các thửa đất. Máy toàn đạc điện tử được sử dụng để đo đạc các điểm chi tiết, đảm bảo độ chính xác cao. Dữ liệu thu thập được chuyển vào phần mềm để xử lý và biên tập.

2.2. Xử lý dữ liệu và biên tập bản đồ

Dữ liệu đo đạc được xử lý bằng các phần mềm như MicroStation và FAMIS. Quy trình bao gồm việc tạo lập cơ sở dữ liệu, chỉnh sửa lỗi, và biên tập bản đồ. Bản đồ địa chính tờ số 15 tỷ lệ 1:1000 được hoàn thiện với các thông tin chi tiết về ranh giới, diện tích và loại đất.

III. Ý nghĩa và ứng dụng thực tiễn

Việc ứng dụng công nghệ tin học và máy toàn đạc điện tử trong đo đạc bản đồ địa chính mang lại nhiều lợi ích thiết thực. Bản đồ địa chính tờ số 15 tỷ lệ 1:1000 xã Bá Xuyên không chỉ phục vụ công tác quản lý đất đai mà còn hỗ trợ quy hoạch và phát triển kinh tế - xã hội tại địa phương. Hệ thống thông tin địa lý (GIS) giúp quản lý dữ liệu đất đai một cách khoa học và hiệu quả.

3.1. Phục vụ quản lý đất đai

Bản đồ địa chính là công cụ quan trọng trong quản lý đất đai, giúp xác định ranh giới, diện tích và loại đất. Việc sử dụng công nghệ đo đạc hiện đại đảm bảo tính chính xác và cập nhật thông tin kịp thời, hỗ trợ công tác quản lý nhà nước về đất đai.

3.2. Hỗ trợ quy hoạch và phát triển

Bản đồ địa chính cung cấp thông tin cần thiết cho việc quy hoạch sử dụng đất và phát triển cơ sở hạ tầng. Hệ thống thông tin địa lý (GIS) giúp phân tích và dự báo các xu hướng phát triển, từ đó đưa ra các quyết định quy hoạch phù hợp.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Đất đai là nguồn tài nguyên quốc gia có hạn, đóng vai trò là tư liệu sản xuất đặc biệt của ngành nông nghiệp và là không gian sinh tồn cho toàn xã hội. Do đặc thù phân bố không gian và tính chất đa dạng về mục đích sử dụng, các quan hệ pháp lý liên quan đến đất đai luôn diễn biến phức tạp. Để quản lý đất đai hiệu quả, bộ hồ sơ địa chính—với tài liệu cốt lõi là bản đồ địa chính—đóng vai trò nền tảng. Bản đồ địa chính thể hiện chi tiết đến từng thửa đất về hình thể, kích thước, ranh giới, diện tích, loại đất và thông tin chủ thể quản lý, sử dụng đất. Tài liệu này mang giá trị pháp lý cao, là căn cứ quy hoạch, giao đất, cho thuê đất, thu hồi đất, bồi thường giải phóng mặt bằng và cấp Giấy chứng nhận quyền sử dụng đất.

Tại địa bàn xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên, sự biến động sử dụng đất trong giai đoạn phát triển kinh tế đòi hỏi công tác chỉnh lý, bổ sung bản đồ địa chính phải được thực hiện định kỳ và chính xác. Khóa luận tốt nghiệp của sinh viên Phan Vũ Hải Linh (chuyên ngành Quản lý đất đai, Khoa Quản lý Tài nguyên, Trường Đại học Nông Lâm – Đại học Thái Nguyên, năm 2018) với đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 15 tỷ lệ 1:1000 xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên" được thực hiện nhằm đáp ứng yêu cầu cấp thiết về hiện đại hóa công nghệ đo vẽ và số hóa quản lý đất đai tại địa phương.

Văn bản xác định các mục tiêu nghiên cứu cụ thể như sau:

1. Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 15 tỷ lệ 1:1000 xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên.
2. Hỗ trợ việc quản lý hồ sơ địa chính và công tác quản lý nhà nước về đất đai cho Ủy ban nhân dân các cấp.
3. Giúp cho cán bộ quản lý đất đai quản lý tốt đất đai tại địa phương một cách dễ dàng, khoa học.
4. Nghiên cứu khả năng ứng dụng của công nghệ tin học bao gồm hệ thống phần mềm trắc địa, máy toàn đạc điện tử trong công tác thành lập bản đồ địa chính và quản lý cơ sở dữ liệu tài nguyên đất xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên.

Về đối tượng và phạm vi nghiên cứu:

• Đối tượng nghiên cứu: Ứng dụng công nghệ tin học và máy toàn đạc điện tử trong công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tỷ lệ 1:1000.
• Phạm vi khoa học: Cơ sở lý luận, quy chuẩn kỹ thuật và quy trình công nghệ thành lập bản đồ địa chính số tỷ lệ lớn bằng phương pháp toàn đạc kết hợp phần mềm chuyên ngành.
• Phạm vi không gian: Tờ bản đồ địa chính số 15 tỷ lệ 1:1000 thuộc địa bàn xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên.
• Thời gian tiến hành: Từ ngày 28/05/2018 đến ngày 15/09/2018. Địa điểm thực tập và phối hợp kỹ thuật tại Công ty Cổ phần Trắc địa địa chính và Xây dựng Thăng Long cùng Ủy ban nhân dân xã Bá Xuyên.

Cơ sở lý thuyết và phương pháp

Cơ sở lý luận và cơ sở toán học

Nghiên cứu dựa trên hệ thống khái niệm chuẩn mực của ngành quản lý đất đai: địa chính, bản đồ địa chính, bản đồ địa chính gốc, bản trích đo địa chính, thửa đất, loại đất, diện tích thửa đất và hồ sơ địa chính. Về mặt phân loại, bản đồ địa chính được phân biệt thành bản đồ giấy và bản đồ số địa chính; phân theo quy trình công nghệ gồm bản đồ địa chính cơ sở, bản đồ địa chính và bản đồ địa chính đo.

Cơ sở toán học của bản đồ địa chính được thiết lập chặt chẽ theo quy chuẩn quốc gia:

• Hệ quy chiếu và hệ tọa độ: Hệ tọa độ Quốc gia VN-2000, elipsoid quy chiếu quốc gia là WGS-84 toàn cầu (bán trục lớn $a = 6.378.137,0\text{ m}$, độ dẹt $f = 1/298,257223563$, tốc độ góc quay quanh trục $\omega = 7.292.115,0 \times 10^{-11}\text{ rad/s}$, hằng số trọng trường Trái Đất $GM = 398.600,5 \times 10^9\text{ m}^3\text{s}^{-2}$).
• Điểm gốc tọa độ và độ cao: Điểm gốc tọa độ quốc gia N00 đặt tại Viện Nghiên cứu Địa chính (nay là Viện Khoa học Đo đạc và Bản đồ, Hà Nội); điểm gốc độ cao quốc gia đặt tại Hòn Dấu (Hải Phòng).
• Phép chiếu: Hệ tọa độ phẳng UTM quốc tế, lưới chiếu hình trụ ngang đồng góc, múi chiếu $3^\circ$, kinh tuyến trục địa phương tỉnh Thái Nguyên là $105^\circ00'$, hệ số biến dạng chiều dài trên kinh tuyến trục $m_0 = 0,9999$. Điểm gốc tọa độ phẳng có $X_0 = 0\text{ km}$, $Y_0 = 500\text{ km}$.
• Phân mảnh và danh pháp bản đồ tỷ lệ 1:1000: Xuất phát từ mảnh bản đồ tỷ lệ 1:2000 (kích thước thực tế $1 \times 1\text{ km}$, diện tích 100 ha, kích thước hữu ích $50 \times 50\text{ cm}$) chia thành 4 ô vuông ký hiệu a, b, c, d. Mảnh tỷ lệ 1:1000 có kích thước thực tế $0,5 \times 0,5\text{ km}$, tương ứng diện tích 25 ha, kích thước hữu ích trên giấy là $50 \times 50\text{ cm}$.
• Chuẩn cấu trúc dữ liệu: CSDL không gian bản đồ số địa chính gồm 10 nhóm đối tượng (điểm khống chế trắc địa, thửa đất, nhà, điểm kinh tế – văn hóa – xã hội, đường giao thông, thủy hệ, quy hoạch, phân vùng đặc biệt, cơ sở hạ tầng, dáng đất) được phân bổ tối đa trong 63 level của phần mềm đồ họa. Quy định sai số tiếp biên các yếu tố cùng tỷ lệ không vượt quá $0,3\text{ mm}$ trên bản đồ.

Khung pháp lý áp dụng

Toàn bộ quy trình đo đạc và thành lập bản đồ địa chính tuân thủ các văn bản pháp quy:

• Luật Đất đai năm 2013 số 45/2013/QH13 ban hành ngày 29/11/2013.
• Nghị định số 43/2014/NĐ-CP của Chính phủ quy định chi tiết thi hành một số điều của Luật Đất đai 2013.
• Quyết định số 235/2000/QĐ-TCĐC ngày 26/06/2000 của Tổng cục trưởng Tổng cục Địa chính về việc công bố hệ thống phần mềm chuẩn thống nhất trong toàn ngành địa chính.
• Quyết định số 08/2008/QĐ-BTNMT ngày 10/11/2008 của Bộ Tài nguyên và Môi trường ban hành Quy phạm thành lập bản đồ địa chính tỷ lệ 1:200, 1:500, 1:1000, 1:2000, 1:5000, 1:10000.
• Thông tư số 08/2007/TT-BTNMT của Bộ Tài nguyên và Môi trường quy định hệ thống ký hiệu mục đích sử dụng đất.

Phương pháp nghiên cứu

Phương pháp	Nội dung và quy trình thực hiện cụ thể
Thu thập số liệu thứ cấp	Tổng hợp báo cáo phát triển kinh tế – xã hội, hiện trạng sử dụng đất xã Bá Xuyên; thu thập hồ sơ địa giới hành chính, bản đồ địa chính cũ, tài liệu mốc tọa độ và các quy chuẩn ngành.
Thu thập số liệu sơ cấp	Khảo sát thực địa, đối chiếu ranh giới sử dụng đất; đo ngắm lưới khống chế và đo vẽ chi tiết các góc thửa, ranh giới bằng máy toàn đạc điện tử kết hợp bản vẽ sơ họa.
Bình sai lưới khống chế	Đo nối đường chuyền kinh vĩ từ các điểm gốc cấp trên; tính toán bình sai góc, bình sai tọa độ và độ cao trong hệ tọa độ VN-2000 kinh tuyến trục $105^\circ00'$ theo tiêu chuẩn hạn sai quy định.
Xử lý số liệu và biên tập bản đồ số	Trút số liệu từ sổ đo điện tử/card nhớ sang định dạng file text (.txt, .acs); sử dụng môi trường nền MicroStation SE kết hợp phần mềm FAMIS, mô-đun MRFClean, MRFFlag để sửa lỗi hình học, tạo topology, đánh số thửa, biên tập nhãn và xuất bản đồ địa chính.

Nội dung chính theo từng chương

Phần 1: Mở đầu

Tác giả luận giải tính cấp thiết của công tác quản lý nhà nước về đất đai trong bối cảnh phát triển kinh tế – xã hội, xác định bản đồ địa chính là cơ sở dữ liệu pháp lý và kỹ thuật quan trọng nhất của bộ hồ sơ địa chính. Nội dung phần mở đầu phân tích sự chuyển dịch từ phương pháp đo vẽ thủ công truyền thống sang quy trình tự động hóa có sự trợ giúp của công nghệ tin học và thiết bị đo điện tử. Trên cơ sở đó, tác giả công bố hệ thống 4 mục tiêu nghiên cứu cụ thể, phân định ranh giới đề tài và nêu bật ý nghĩa củng cố kiến thức học thuật cũng như giá trị thực tiễn đối với công tác chuẩn hóa hồ sơ địa chính tại xã Bá Xuyên, thành phố Sông Công.

Phần 2: Tổng quan tài liệu

Chương này tập hợp cơ sở lý luận chuyên ngành đo đạc địa chính và giới thiệu công cụ ứng dụng:

• Lý luận bản đồ địa chính: Hệ thống hóa định nghĩa, chức năng, yêu cầu kỹ thuật đối với bản đồ địa chính và các yếu tố tham chiếu (điểm, đường, thửa đất, thửa đất phụ, lô đất, xứ đồng). Phân tích nội dung thể hiện của bản đồ địa chính bao gồm 10 nhóm đối tượng không gian, hệ thống ký hiệu (theo tỷ lệ, nửa tỷ lệ, không theo tỷ lệ), quy cách ghi chú và nguyên tắc tiếp biên bản đồ với sai số không vượt quá $0,3\text{ mm}$.
• Cơ sở toán học: Trình bày chi tiết các tham số elipsoid WGS-84, lưới chiếu UTM múi $3^\circ$, điểm gốc tọa độ N00, điểm gốc độ cao Hòn Dấu, kinh tuyến trục địa phương và quy tắc chia mảnh, đặt danh pháp bản đồ địa chính từ tỷ lệ 1:10000 xuống tỷ lệ 1:200.
• Quy trình công nghệ đo vẽ: So sánh phương pháp toàn đạc (đo trực tiếp ngoài thực địa bằng máy kinh vĩ/toàn đạc điện tử) với phương pháp ảnh hàng không. Tác giả nhấn mạnh phương pháp toàn đạc có độ chính xác cao, thể hiện chi tiết đến từng góc ngoặt của thửa đất, phù hợp với tỷ lệ 1:1000 mặc dù đòi hỏi khối lượng công tác ngoại nghiệp lớn.
• Hệ thống phần mềm ứng dụng: Phân tích cấu trúc hoạt động của phần mềm MicroStation (khái niệm Design file .dgn, Seed file, quản lý 63 level, các đối tượng hình học dạng điểm, đoạn thẳng, line string, shape, complex shape, text) và phần mềm FAMIS (Field Work and Cadastral Mapping Integrated Software). Phần mềm FAMIS đóng vai trò trung tâm trong việc tiếp nhận số liệu đo ngoại nghiệp từ sổ đo điện tử (Sokkia, Topcon, SDR), quản lý khu đo, sửa lỗi topology, tự động gán nhãn, đánh số thửa và thiết lập hồ sơ kỹ thuật thửa đất.
• Cơ sở pháp lý: Liệt kê các quyết định, thông tư của Tổng cục Địa chính và Bộ Tài nguyên và Môi trường làm căn cứ kỹ thuật.

Phần 3: Đối tượng, nội dung và phương pháp nghiên cứu

Tác giả xác định đối tượng nghiên cứu là việc đo đạc chỉnh lý, bổ sung tờ bản đồ số 15 tỷ lệ 1:1000 tại xã Bá Xuyên trong khung thời gian thực tập từ 28/05/2018 đến 15/09/2018. Chương này cụ thể hóa các nội dung triển khai:

• Điều tra điều kiện tự nhiên, tài nguyên thiên nhiên (vị trí địa lý, địa hình, khí hậu, thủy văn, tài nguyên đất) và các chỉ tiêu kinh tế – xã hội, hiện trạng quản lý đất đai của xã.
• Thiết lập quy trình xây dựng cơ sở dữ liệu bản đồ địa chính: xác định nguồn dữ liệu, phương thức đo đạc ngoại nghiệp bằng máy toàn đạc điện tử, phương pháp bình sai lưới khống chế và quy trình xử lý nội nghiệp trên MicroStation, FAMIS, ArcGIS.

Phần 4: Kết quả nghiên cứu & thảo luận

Đây là nội dung thực nghiệm trọng tâm của khóa luận, bao gồm các kết quả cụ thể:

• Đặc điểm địa bàn nghiên cứu: Xã Bá Xuyên nằm ở phía tây bắc thành phố Sông Công, có diện tích tự nhiên $8,6727\text{ km}^2$. Phía tây bắc giáp xã Đồng Quế, phía đông giáp xã Tân Lập, phía tây nam và nam giáp thị trấn Tam Sơn. Địa hình vùng trung du đồi thấp lượn sóng bị chia cắt bởi sông suối; khí hậu chia thành mùa nóng (tháng 4 đến tháng 10) và mùa lạnh (tháng 11 đến cuối tháng 3 năm sau). Đất đai gồm 3 nhóm chính: đất phù sa được bồi tụ (thích hợp lúa màu), đất bạc màu và đất feralit đỏ vàng (phân bố ở độ cao trung bình 40m, phù hợp trồng rừng và cây công nghiệp).
• Hiện trạng quản lý đất đai xã Bá Xuyên: Trình bày bảng tổng hợp quỹ đất năm 2018 của địa phương.
• Công tác thành lập lưới khống chế đo vẽ: Thu thập tài liệu các mốc tọa độ cấp cao; bố trí và đo vẽ đường chuyền kinh vĩ cấp 1, cấp 2 tại thực địa; tính toán các chỉ tiêu kỹ thuật (hạn sai đo góc, số lần đo, hạn sai chiều dài cạnh). Thực hiện bình sai hệ thống lưới theo hệ tọa độ phẳng VN-2000 kinh tuyến trục $105^\circ00'$, lập bảng kết quả tọa độ phẳng $(X, Y)$ và độ cao $(H)$ sau bình sai của các điểm mốc.
• Đo vẽ chi tiết và biên tập bản đồ số:
  • Đo vẽ ngoại nghiệp: Sử dụng máy toàn đạc điện tử đo ngắm các điểm góc thửa, điểm ngoặt ranh giới, địa vật nhân tạo và tim đường giao thông theo sơ họa.
  • Xử lý số liệu nội nghiệp: Xuất dữ liệu từ máy đo sang tệp văn bản (.txt), chuyển đổi định dạng và thực hiện phun điểm chi tiết lên nền đồ họa MicroStation.
  • Làm sạch dữ liệu và tạo topology: Sử dụng các mô-đun MRFClean và MRFFlag để rà soát lỗi hình học (loại bỏ các đoạn thẳng trùng đè, xử lý điểm bắt thừa dính dangles, đóng kín các đỉnh thửa hở undershoots).
  • Biên tập địa chính: Tạo tâm thửa tự động, gán thông tin thuộc tính từ nhãn thửa, thực hiện đánh số thửa tự động, tạo nhãn thông tin (gồm số hiệu thửa, diện tích làm tròn đến $0,1\text{ m}^2$, ký hiệu loại đất theo Thông tư 08/2007/TT-BTNMT), phân mảnh và tạo khung bản đồ địa chính tờ số 15 tỷ lệ 1:1000 theo chuẩn quy phạm.
  • Thống kê diện tích: Tổng hợp diện tích theo từng loại đất trên tờ bản đồ số 15.
• Kiểm tra và nghiệm thu tài liệu: Thực hiện quy trình đối soát chất lượng dữ liệu ngoại nghiệp và nội nghiệp theo các quy định kỹ thuật hiện hành.

Phần 5: Kết luận và kiến nghị

Tác giả tổng kết các kết quả đạt được sau quá trình nghiên cứu thực địa và xử lý nội nghiệp, khẳng định quy trình ứng dụng máy toàn đạc điện tử kết hợp MicroStation và FAMIS đã giải quyết tốt bài toán thành lập bản đồ địa chính tờ số 15 tỷ lệ 1:1000 đạt độ chính xác theo quy chuẩn của Bộ Tài nguyên và Môi trường. Đồng thời, tác giả đưa ra các kiến nghị đối với chính quyền xã Bá Xuyên và cơ quan quản lý đất đai cấp trên về việc tiếp tục bố trí kinh phí đo đạc đồng bộ các tờ bản đồ còn lại, tăng cường cập nhật biến động đất đai thường xuyên vào cơ sở dữ liệu số nhằm nâng cao hiệu lực quản lý nhà nước tại địa phương.

Kết quả và đóng góp

Nghiên cứu mang lại những kết quả kỹ thuật và đóng góp thực tiễn cụ thể:

Kết quả kỹ thuật và số liệu thực nghiệm

• Hệ thống lưới khống chế: Thiết lập và bình sai thành công đường chuyền kinh vĩ khống chế đo vẽ trên địa bàn xã Bá Xuyên trong hệ tọa độ VN-2000 kinh tuyến trục $105^\circ00'$. Toàn bộ sai số khép góc, sai số tương đối chiều dài cạnh và sai số vị trí điểm đều nằm trong giới hạn hạn sai cho phép theo Quyết định số 08/2008/QĐ-BTNMT.
• Sản phẩm bản đồ số hoàn chỉnh: Đo vẽ chi tiết và biên tập hoàn chỉnh tờ bản đồ địa chính số 15 tỷ lệ 1:1000 xã Bá Xuyên trên phần mềm MicroStation SE và FAMIS. Toàn bộ các thửa đất được chuẩn hóa cấu trúc hình học (topology khép kín), loại bỏ triệt để lỗi đồ họa thông qua công cụ MRFClean và MRFFlag.
• Chuẩn hóa thông tin thuộc tính: Gán đầy đủ thông tin pháp lý cho các thửa đất trên tờ số 15 bao gồm số thứ tự thửa, diện tích tính toán chính xác đến $0,1\text{ m}^2$ và ký hiệu loại đất theo quy chuẩn.
• Số liệu diện tích và hiện trạng sử dụng: Cung cấp bảng thống kê chi tiết diện tích các loại đất của tờ bản đồ số 15 và hiện trạng phân bổ quỹ đất xã Bá Xuyên năm 2018, làm cơ sở cập nhật hồ sơ địa chính.

Đóng góp thực tiễn và quản lý

• Cung cấp tài liệu bản đồ địa chính số có độ chính xác cao, thay thế các tài liệu đo đạc cũ đã phân mảnh hoặc biến động ranh giới, hỗ trợ trực tiếp cho UBND xã Bá Xuyên và UBND thành phố Sông Công trong công tác cấp đổi Giấy chứng nhận quyền sử dụng đất, đăng ký biến động và xử lý tranh chấp đất đai.
• Hoàn thiện quy trình công nghệ kết hợp thiết bị đo đạc điện tử ngoại nghiệp với gói phần mềm chuyên ngành (MicroStation – FAMIS), chứng minh tính khả thi, sự ổn định và hiệu suất trong sản xuất thực tế tại doanh nghiệp đo đạc trắc địa địa phương.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế

• Giới hạn phạm vi không gian: Khóa luận chỉ tập trung thực hiện đo đạc chỉnh lý, biên tập trên phạm vi một tờ bản đồ địa chính đơn lẻ (tờ số 15 tỷ lệ 1:1000), chưa thể bao quát toàn bộ các tờ bản đồ khác trên địa bàn xã Bá Xuyên.
• Điều kiện ngoại nghiệp: Địa hình trung du đồi bát úp của xã Bá Xuyên bị chia cắt bởi sông suối và vườn tược nhiều cây cối rậm rạp làm hạn chế tầm ngắm của máy toàn đạc điện tử, đòi hỏi phải bố trí nhiều trạm đo phụ và phát quang chướng ngại vật, làm tăng thời gian đo đạc thực địa.
• Mức độ tích hợp dữ liệu: Kết quả nghiên cứu mới dừng ở mức xây dựng bản đồ địa chính số và nhãn thửa trên môi trường đồ họa CAD (MicroStation/FAMIS), chưa tích hợp đầy đủ vào hệ cơ sở dữ liệu thuộc tính không gian – địa chính đồng bộ (như mô hình Land Information System - LIS đa mục tiêu hay nền tảng WebGIS phục vụ khai thác trực tuyến).

Hướng nghiên cứu tiếp

• Mở rộng công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính số cho toàn bộ các tờ bản đồ còn lại trên địa bàn xã Bá Xuyên và các khu vực lân cận của thành phố Sông Công.
• Ứng dụng các công nghệ đo đạc hiện đại hơn, như công nghệ định vị vệ tinh vi sai GNSS/RTK kết hợp toàn đạc điện tử, nhằm tối ưu hóa thời gian xây dựng lưới khống chế và nâng cao năng suất đo chi tiết ở các khu vực địa hình thoáng đãng.
• Chuyển đổi và liên thông dữ liệu bản đồ từ môi trường FAMIS sang các phần mềm quản trị cơ sở dữ liệu đất đai hiện đại (như VBDLIS, ArcGIS) để kết nối hồ sơ địa chính với hệ thống thông tin đất đai quốc gia.

Giá trị tham khảo

Bản khóa luận là tài liệu tham khảo hữu ích cho:

• Sinh viên đại học: Thuộc các chuyên ngành Quản lý đất đai, Kỹ thuật Trắc địa – Bản đồ, Địa chính và Quản lý tài nguyên môi trường. Tài liệu cung cấp ví dụ thực tế về cách triển khai một đề tài tốt nghiệp kết hợp giữa công tác ngoại nghiệp và nội nghiệp.
• Kỹ sư và cán bộ đo đạc thực địa: Tham khảo quy trình thiết kế, đo ngắm đường chuyền kinh vĩ và phương pháp xử lý số liệu đo ngoại nghiệp từ các dòng máy toàn đạc điện tử thông dụng.
• Cán bộ địa chính cấp xã, huyện: Vận dụng quy trình vận hành phần mềm MicroStation và FAMIS để biên tập, sửa lỗi topology, tạo nhãn thửa và phân mảnh bản đồ địa chính theo đúng quy phạm của Bộ Tài nguyên và Môi trường.

Nội dung có giá trị tham khảo chuyên sâu nhất là quy trình kỹ thuật từng bước xử lý dữ liệu từ tệp số đo thô sang bản đồ số hoàn chỉnh (chuẩn hóa lớp, chạy lọc lỗi MRFClean/MRFFlag, tự động tạo vùng và xuất khung bản đồ theo quy định).

Câu hỏi thường gặp

1. Khóa luận sử dụng cơ sở toán học nào để biên tập tờ bản đồ địa chính số 15 xã Bá Xuyên?
Nghiên cứu sử dụng Hệ quy chiếu và hệ tọa độ Quốc gia VN-2000, elipsoid quy chiếu WGS-84, lưới chiếu hình trụ ngang đồng góc UTM múi chiếu $3^\circ$ với kinh tuyến trục địa phương của tỉnh Thái Nguyên là $105^\circ00'$ (hệ số biến dạng $m_0 = 0,9999$). Điểm gốc tọa độ phẳng có tọa độ $X_0 = 0\text{ km}$, $Y_0 = 500\text{ km}$. Điểm gốc độ cao đặt tại Hòn Dấu (Hải Phòng).

2. Kích thước tiêu chuẩn và phạm vi diện tích của tờ bản đồ địa chính tỷ lệ 1:1000 được quy định ra sao?
Theo quy chuẩn chia mảnh trình bày trong văn bản, tờ bản đồ địa chính tỷ lệ 1:1000 được chia từ mảnh bản đồ tỷ lệ 1:2000 thành 4 ô vuông nhỏ (ký hiệu a, b, c, d). Kích thước hữu ích của khung bản đồ trên giấy vẽ là $50 \times 50\text{ cm}$, tương ứng kích thước thực tế ngoài thực địa là $0,5 \times 0,5\text{ km}$ ($500 \times 500\text{ m}$) và diện tích đo vẽ quản lý là 25 ha.

3. Phần mềm FAMIS và MicroStation đóng vai trò gì trong quy trình thành lập bản đồ địa chính số?
MicroStation là môi trường đồ họa nền tảng, cung cấp các công cụ thao tác với đối tượng hình học dạng vector, quản lý dữ liệu theo 63 level và thiết lập các chuẩn hiển thị. FAMIS là phần mềm chuyên ngành tích hợp chạy trên nền MicroStation, chịu trách nhiệm nhập số liệu đo từ sổ đo điện tử, tự động xử lý mã để dựng hình, kiểm tra và sửa lỗi topology (thông qua MRFClean và MRFFlag), tạo vùng thửa đất, gán nhãn thuộc tính, đánh số thửa tự động và tạo khung tờ bản đồ hoàn chỉnh.

4. Hai công cụ MRFClean và MRFFlag trong FAMIS có chức năng cụ thể là gì?
MRFClean là công cụ tự động phát hiện và xử lý các lỗi hình học cơ bản của đường viền thửa đất như cắt bỏ các đoạn thẳng thừa bắt qua đỉnh (dangles), kết nối các đầu mút chưa chạm nhau (undershoots) và gộp các đỉnh trùng lặp. MRFFlag đóng vai trò đánh dấu (cắm cờ) vị trí các lỗi hình học phức tạp mà thuật toán tự động không thể xử lý để người biên tập trực tiếp kiểm tra và chỉnh sửa thủ công trước khi tiến hành đóng vùng thửa đất.

5. Sai số tiếp biên bản đồ địa chính được quy định tối đa là bao nhiêu?
Theo quy chuẩn kỹ thuật thành lập bản đồ địa chính nêu trong khóa luận, các yếu tố nội dung bản đồ cùng tỷ lệ sau khi tiếp biên phải khớp nhau cả về định tính và định lượng (nội dung, lực nét, màu sắc, thuộc tính). Sai số tiếp biên giữa các mảnh bản đồ không được vượt quá $0,3\text{ mm}$ tính theo tỷ lệ bản đồ; riêng quá trình tiếp biên trên máy tính đối với các mảnh trong cùng một múi chiếu phải đảm bảo trùng khớp tuyệt đối.

Kết luận

Khóa luận tốt nghiệp của tác giả Phan Vũ Hải Linh đã hoàn thành toàn diện mục tiêu nghiên cứu thông qua việc chỉnh lý, bổ sung và số hóa thành công tờ bản đồ địa chính số 15 tỷ lệ 1:1000 tại xã Bá Xuyên, thành phố Sông Công. Đề tài chứng minh tính hiệu quả của phương pháp đo vẽ toàn đạc điện tử kết hợp quy trình xử lý nội nghiệp trên hệ thống phần mềm chuyên ngành MicroStation SE và FAMIS, đáp ứng chặt chẽ các yêu cầu kỹ thuật của hệ tọa độ VN-2000. Kết quả nghiên cứu không chỉ mang giá trị hoàn thiện hồ sơ địa chính phục vụ công tác quản lý đất đai tại địa phương mà còn là tài liệu tham khảo có cấu trúc bài bản cho sinh viên và kỹ thuật viên ngành Quản lý đất đai.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Tính cấp thiết của đề tài Đất đai - cội nguồn của mọi hoạt động sống của con người. Trong sự nghiệp phát triển của đất nước, đất luôn chiếm giữ một vị trí quan trọng, đất là nguồn đầu vào của nhiều ngành kinh tế khác nhau, là nguồn tư liệu sản xuất của ngành nông nghiệp. Không những thế, đất đai còn là không gian sống của con người.

Song sự phân bố đất đai lại rất khác nhau dẫn đến nảy sinh các mối quan hệ về đất đai cũng rất phức tạp. Vấn đề đặt ra ở đây là làm sao quản lý đất đai một cách có hiệu quả để góp phần giải quyết tốt các quan hệ đất đai, thúc đẩy sự phát triển nền kinh tế đất nước. Bản đồ địa chính là tài liệu quan trọng trong bộ hồ sơ địa chính, là tài liệu cơ bản để thống kê đất đai, làm cơ sở để quy hoạch, giao đất, thu hồi đất, cấp giấy chứng nhận quyền sử dụng đất. Mức độ chi tiết của bản đồ địa chính thể hiện tới từng thửa đất thể hiện được cả về loại đất, chủ sử dụng.

Vì vậy bản đồ địa chính có tính pháp lý cao, trợ giúp đắc lực cho công tác quản lý đất đai. Việc thành lập bản đồ địa chính là một trong những nhiệm vụ quan trọng trong công tác quản lý đất đai. Cùng với sự phát triển của xã hội nên việc áp dụng các tiến bộ của khoa học công nghệ vào sản xuất là một yêu cầu rất cấp thiết, nhằm nâng cao năng suất lao động, giảm sức lao động của con người và góp phần tự động hóa trong quá trình sản xuất. Công nghệ điện tử tin học đã và đang được ứng dụng rộng rãi trong mọi lĩnh vực của đời sống xã hội nói chung và trong lĩnh vực ngành đất đai nói riêng.

Xuất phát từ những nội dung trên và với mục đích tìm hiểu quy trình công nghệ, ứng dụng và khai thác những ưu điểm của các thiết bị hiện đại trong đo đạc thành lập bản đồ địa chính và các phần mềm ứng dụng trong việc xử lý số liệu, biên tập, biên vẽ bản đồ địa chính. Là một sinh viên ngành Quản lý đất đai việc nắm bắt và áp dụng các tiến bộ của khoa học mới vào trong công việc của mình là tối cần thiết. Để làm quen với công nghệ mới và tạo hành trang cho mai sau ra trường khỏi bỡ ngỡ trước công việc thực tế, qua sự tìm tòi, phân tích, đánh giá của bản thân h 2 cùng với sự hướng dẫn trực tiếp và nhiệt tình của TS Nông Thu Huyền em đã thực hiện đề tài: ““Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 15 tỷ lệ 1:1000 xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên” 1. Mục tiêu nghiên cứu của đề tài - Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 15 tỷ lệ 1:1000 xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên.

- Hỗ trợ việc quản lý hồ sơ địa chính và công tác quản lý nhà nước về đất đai cho UBND các cấp. - Giúp cho cán bộ quản lý đất đai quản lý tốt đất tại địa phương một cách dễ dàng. - Nghiên cứu khả năng ứng dụng của công nghệ tin học bao gồm hệ thống phần mềm Trắc địa, máy Toàn đạc điện tử trong công tác thành lập bản đồ địa chính và quản lý cơ sở dữ liệu tài nguyên đất xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên. Ý nghĩa của đề tài - Trong học tập và nghiên cứu khoa học.
