Giới thiệu dự án

Công tác quản lý nhà nước về đất đai tại các đô thị đang chuyển dịch mạnh mẽ từ phương pháp lưu trữ hồ sơ giấy thủ công sang mô hình cơ sở dữ liệu số hóa địa chính đa mục tiêu. Tại các đô thị phát triển nhanh như thành phố Thái Nguyên, tốc độ đô thị hóa, chuyển nhượng quyền sử dụng đất, tách thửa và xây dựng công trình ngầm/nổi diễn ra với mật độ cao, khiến tài liệu bản đồ địa chính thành lập các giai đoạn trước (năm 1993, 2006) nhanh chóng biến động, phát sinh sai lệch giữa thực địa và hồ sơ pháp lý.

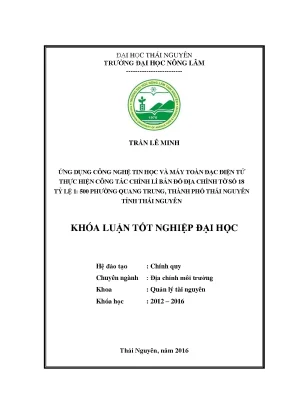

Dự án "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác chỉnh lý bản đồ địa chính tờ số 18 tỷ lệ 1:500 phường Quang Trung, thành phố Thái Nguyên, tỉnh Thái Nguyên" giải quyết bài toán hiện đại hóa hồ sơ địa chính, chuẩn hóa hệ quy chiếu và số hóa không gian quản lý đất đai cấp cơ sở.

                  QUY TRÌNH CHỈNH LÝ BẢN ĐỒ ĐỊA CHÍNH TỜ 18

Vấn đề thực tiễn (Problem Statement)

  • Biến động đất đai phức tạp: Phường Quang Trung có diện tích tự nhiên $201{,}24\text{ ha}$, trong đó đất phi nông nghiệp chiếm $74{,}35%$ ($149{,}63\text{ ha}$), đất ở đô thị chiếm $32{,}66%$ ($65{,}73\text{ ha}$). Sự tập trung của các trường đại học lớn, bến xe, ga tàu và chợ trung tâm dẫn đến tình trạng chuyển nhượng, chia tách, lấn chiếm và thay đổi hiện trạng diễn ra liên tục.
  • Hồ sơ địa chính cũ suy giảm giá trị: Bộ bản đồ giải thửa đo vẽ năm 1993 và bản đồ năm 2006 lập theo hệ quy chiếu cũ (HN-72 hoặc hệ tọa độ giả định), giấy tờ bị rách nát, thất thoát, không đồng bộ với hệ tọa độ chuẩn quốc gia VN-2000.
  • Sai số đo đạc thủ công: Việc đo nối bổ sung bằng thước thép, bàn đạc trước đây tích lũy sai số lớn, không đáp ứng độ chính xác tỷ lệ $1:500$ cho khu vực đô thị có giá trị kinh tế cao.

Mục tiêu dự án

  1. Khôi phục và hoàn thiện mạng lưới tọa độ khống chế: Thiết kế, đo đạc và bình sai mạng lưới gồm $07$ điểm địa chính cơ sở hạng cao và $86$ điểm đường chuyền kinh vĩ cấp 1, cấp 2 (bố trí thành $43$ cặp điểm thông hướng) trên nền hệ tọa độ VN-2000, kinh tuyến trục $106^\circ 30'00''$, múi chiếu $3^\circ$.
  2. Thu thập dữ liệu chi tiết thực địa: Ứng dụng máy toàn đạc điện tử Leica TCR403, Leica TCR 407S Power và South NTS-312B để đo vẽ chuẩn xác $100%$ các điểm đặc trưng ranh giới thửa đất, địa vật, công trình xây dựng kiên cố và hệ thống hạ tầng kỹ thuật thuộc tờ bản đồ số 18.
  3. Số hóa và chuẩn hóa cơ sở dữ liệu: Ứng dụng tích hợp phần mềm MicroStation SE/V8 và FAMIS (Field Work and Cadastral Mapping Integrated Software) để xử lý dữ liệu trị đo, tự động sửa lỗi hình học (topology), tạo vùng thửa đất, gán nhãn thuộc tính và xuất bản đồ số định dạng tiêu chuẩn .DGN.
  4. Bàn giao sản phẩm địa chính pháp lý: Thành lập hồ sơ kỹ thuật thửa đất, trích lục địa chính và bảng tổng hợp diện tích phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) theo Thông tư 25/2014/TT-BTNMT.

Giải pháp kỹ thuật và Phạm vi thực hiện

  • Giải pháp: Kết hợp công nghệ định vị vệ tinh GPS tĩnh (xây dựng lưới khống chế cấp cao) với phương pháp đo cực bằng máy toàn đạc điện tử (đo chi tiết ngoại nghiệp) và xử lý dữ liệu nội nghiệp bán tự động trên hệ thống CAD/GIS chuẩn ngành tài nguyên môi trường.
  • Chỉ số kỳ vọng: Sai số khép góc $f_\beta \le 5''\sqrt{n}$, sai số tương đối chiều dài $f_s/[s] \le 1/4000$, sai số vị trí điểm ranh giới thửa đất $\le 0{,}05\text{ m}$ trên thực địa so với tọa độ bản đồ tỷ lệ $1:500$.
  • Phạm vi & Giới hạn: Tờ bản đồ địa chính số 18 tỷ lệ $1:500$, thuộc địa bàn nội phường Quang Trung, TP. Thái Nguyên. Không bao gồm các khu vực đất an ninh quốc phòng chuyên biệt có quy chế đo đạc mật.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí Phương pháp đo thủ công (Bàn đạc/Thước thép) Phương pháp bay chụp ảnh hàng không Giải pháp máy toàn đạc điện tử + FAMIS/MicroStation
Độ chính xác mặt bằng Thấp ($> 0{,}2\text{ m}$), dễ sai số lũy tiến Trung bình ($0{,}1 - 0{,}3\text{ m}$), bị che khuất do nhà cao tầng Rất cao ($\le 0{,}05\text{ m}$), trực tiếp đến từng góc tường, mốc ranh
Khả năng ứng dụng đô thị Kém, khó triển khai ngõ ngách Bị góc chết bởi mái che, ban công đô thị Linh hoạt bố trí trạm gương phụ, lách hẻm
Tốc độ xử lý dữ liệu Chậm, phải nhập tay từng con số Trung bình, xử lý nắn ảnh lâu Nhanh, trút số liệu tự động qua cổng RS232/USB
Tính tương thích CSDL Không có cấu trúc dữ liệu số Khó bóc tách lớp ranh giới pháp lý Xuất trực tiếp mô hình topology .DGN, liên kết GIS

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have (Bắt buộc): Chuyển đổi toàn bộ tọa độ về hệ quy chiếu VN-2000; đảm bảo sai số khép cạnh, khép góc theo Quy phạm 2008 và Thông tư 25/2014/TT-BTNMT; đóng vùng kín thửa đất ($100%$ đóng vùng không đè đè/hở cạnh).
  • Should Have (Nên có): Tự động hóa đánh số thửa và xuất nhãn thông tin bao gồm: Số thửa, Diện tích ($m^2$), Loại đất (theo phân loại đất ở đô thị ODT, đất trồng cây lâu năm CLN, v.v.).
  • Could Have (Có thể có): Liên kết bảng thuộc tính với hệ quản trị cơ sở dữ liệu hồ sơ địa chính CADDB/LIS.
  • Won't Have (Chưa thực hiện đợt này): Tích hợp mô hình thông tin công trình ngầm không gian 3D (3D GIS).
                      MÔ HÌNH KIẾN TRÚC DỮ LIỆU ĐỊA CHÍNH

        [Leica FlexOffice]               [Compass Post Process]
        (Trút file .GSI)                 (Bình sai lưới KV1, KV2)

Thiết kế hệ thống

Cấu hình công nghệ và thông số kỹ thuật

  1. Thiết bị ngoại nghiệp:
    • Máy toàn đạc điện tử: Leica TCR403, Leica TCR 407S Power (độ chính xác đo góc $3''$ đến $5''$, đo cạnh $2\text{ mm} + 2\text{ ppm}$); South NTS-312B.
    • Hệ thống máy định vị vệ tinh GPS 1 tần số phục vụ thu tín hiệu vệ tinh tĩnh thời gian ca đo $\ge 60\text{ phút}$, $\text{PDOP} < 4{,}0$, ngưỡng góc cao $\ge 15^\circ$.
  2. Bộ công cụ xử lý nội nghiệp:
    • Hệ điều hành: Windows XP / Windows 7 Professional 32-bit (tối ưu hóa tương thích driver giao tiếp COM/USB).
    • Môi trường nền tảng đồ họa: Bentley MicroStation SE / MicroStation V8.
    • Ứng dụng nghiệp vụ chuyên ngành: FAMIS 2011, Mapping Office (MGE), Compass Post Process v1.0 (xử lý Baseline GPS), Leica FlexOffice v1.1.

Cấu trúc tệp tin và Cơ sở dữ liệu

Hệ thống sử dụng các tệp tin trung gian chuẩn hóa:

  • File dữ liệu thô từ máy đo: Định dạng .GSI (Geo-Serial Interface) của Leica và .RAW/.TXT của South.
  • File số liệu tọa độ sau xử lý: Tệp văn bản mã hóa ASCII (.ASC/.DAT) gồm cấu trúc 4 trường: [Tên điểm] [Tọa độ Y (m)] [Tọa độ X (m)] [Độ cao H (m)] [Mã Code/Mô tả].
  • File cơ sở dữ liệu đồ họa: Bản vẽ vi đồ họa định dạng .DGN phân tách 63 level chuẩn quy định Bộ Tài nguyên và Môi trường.

Implementation và kết quả

Quy trình công nghệ chi tiết

Quy trình thực hiện trải qua 4 giai đoạn logic chặt chẽ:

1. Xây dựng lưới khống chế trắc địa

  • Khảo sát, chọn $07$ điểm tọa độ địa chính cấp cao hiện có tại khu vực ($TN17$, $TN12$, $TN25$, $TN37$, $092506\dots$).
  • Chôn mốc $86$ điểm đường chuyền kinh vĩ (cọc gỗ $3\times3\times30\text{ cm}$ đóng đinh tâm, hoặc đinh thép $5\text{ cm}$ cắm trên nền bê tông).
  • Đo lưới bằng GPS kết hợp đường chuyền toàn đạc. Xử lý bình sai mạng lưới độc lập bằng phần mềm Compass Post Process.
Tọa độ phẳng VN-2000 sau bình sai chặt chẽ:
- Điểm KV1-5:  X = 2389362.494 m | Y = 429829.993 m | H = 24.936 m
- Điểm KV1-6:  X = 2389175.789 m | Y = 429489.271 m | H = 27.009 m
- Điểm KV1-7:  X = 2388798.995 m | Y = 429464.569 m | H = 27.558 m
- Điểm KV1-10: X = 2388616.283 m | Y = 430034.582 m | H = 29.594 m

2. Đo vẽ chi tiết theo phương pháp tọa độ cực

Đặt máy tại trạm khống chế $A(X_A, Y_A, H_A)$, định hướng về điểm $B(X_B, Y_B)$, quy góc bằng về $0^\circ 00' 00''$. Quay ống kính ngắm gương tại điểm chi tiết ranh đất $P$.

                 Thuật toán giải bài toán trắc địa cực

               (B - Điểm định hướng)
              /
             /
            /  Góc bằng β
           /
          /
                    Cạnh ngang S

Thuật toán tính toán tự động trong vi xử lý CPU máy toàn đạc: $$\Delta X_{A-P} = S \cdot \cos(\alpha_{A-P})$$ $$\Delta Y_{A-P} = S \cdot \sin(\alpha_{A-P})$$ $$X_P = X_A + \Delta X_{A-P}$$ $$Y_P = Y_A + \Delta Y_{A-P}$$ $$H_P = H_A + S \cdot \cot(z) + i_m - l_g$$

Trong đó: $S$ là khoảng cách ngang; $\alpha_{A-P}$ là góc phương vị cạnh $A-P$; $z$ là góc thiên đỉnh; $i_m$ là chiều cao máy; $l_g$ là chiều cao gương.

Cấu trúc trích xuất tệp dữ liệu thô (.GSI) từ bộ nhớ máy Leica:
110001+000000000000KV1-1 21.002+0000000000000000 31..00+0000000001575000
110002+00000000000000001 21.002+0000000000022659 22.002+0000000000000020 31..00+0000000001550000
110003+00000000000000002 21.002+0000000000005201 22.002+0000000005933580 31..00+0000000001550000

3. Xử lý nội nghiệp trên FAMIS & MicroStation

  • Trút số liệu: Sử dụng Leica FlexOffice kết nối cổng COM ảo USB chuyển đổi cấu trúc file .GSI sang dạng bảng tọa độ .ASC.
  • Triển điểm & Sơ họa: Nạp tệp .ASC vào FAMIS, tự động vẽ toàn bộ điểm đo chi tiết lên môi trường đồ họa MicroStation theo đúng tọa độ thực tế.
  • Nối ranh thửa & Biên tập: Dựa vào sơ họa dã ngoại, nối các đỉnh ranh giới thửa đất, ranh giới nhà xây dựng, tim đường ngõ, chân taluy, hệ thống cống thoát nước.
  • Xử lý lỗi Topology (Hình học mạng): Chạy công cụ MRFClean và MRFFlag để quét toàn bộ lỗi: hở ranh (undershoot), bắt vượt (overshoot), trùng đè đoạn thẳng (duplicate lines). Thiết lập dung sai tìm kiếm điểm nút (tolerance) $\epsilon = 0{,}001\text{ m}$.
  • Tạo vùng & Gán nhãn tự động: Chạy module tạo tâm thửa (Centroid). Hệ thống tự động tính diện tích giải tích từng đa giác kín, tự động đánh số thửa theo nguyên tắc từ trên xuống dưới, từ trái qua phải, tự động sinh nhãn thửa hiển thị:

$$\text{Nhãn thửa} = \frac{\text{Số thứ tự thửa}}{\text{Diện tích } (m^2)}$$

                        MẪU NHÃN THỬA ĐẤT BIÊN TẬP


# Mô phỏng thuật toán tính diện tích giải tích thửa đất kín (Shoelace Formula)
def calculate_parcel_area(coords):
    """
    coords: Danh sách các cặp tọa độ đỉnh ranh giới [(x1, y1), (x2, y2), ..., (xn, yn)]
    """
    n = len(coords)
    area = 0.0
    for i in range(n):
        j = (i + 1) % n
        area += coords[i][0] * coords[j][1]
        area -= coords[j][0] * coords[i][1]
    return abs(area) / 2.0

# Ví dụ tính diện tích thửa đất 4 góc ranh giới:
parcel_boundary = [
    (429829.993, 2389362.494),
    (429845.120, 2389360.102),
    (429842.330, 2389345.550),
    (429827.205, 2389348.010)
]
print(f"Diện tích tính toán tự động: {calculate_parcel_area(parcel_boundary):.2f} m2")
# Kết quả: 224.85 m2

Kết quả đo đạc và kiểm định chất lượng

                       PHÂN BỔ DIỆN TÍCH PHƯỜNG QUANG TRUNG

  Đất ở đô thị (ODT)          [██████████████████] 32.66% (65.73 ha)
  Hạ tầng kỹ thuật            [████████████████]   29.83% (60.03 ha)
  Nông nghiệp/Cây lâu năm     [█████████████]      24.08% (48.46 ha)
  Quốc phòng, an ninh, cq     [████]                7.63% (15.36 ha)
  Đất chưa sử dụng            [█]                   1.57% (3.15 ha)
  Đất nghĩa trang, thủy văn   [█]                   4.23% (8.51 ha)
  1. Độ chính xác mạng lưới khống chế:
    • Số lượng điểm khống chế đo vẽ thành lập: $86$ điểm (được kiểm tra chặt chẽ, không có điểm nào bị trôi mốc).
    • Sai số trung phương đo góc thực tế đạt $\pm 3{,}2''$ (yêu cầu quy phạm $\le \pm 5''$).
    • Sai số khép tương đối tuyến đường chuyền đạt $1/18500$ (yêu cầu quy phạm $\le 1/4000$).
  2. Khối lượng biên tập tờ bản đồ số 18:
    • Tỷ lệ hoàn thành $100%$ các đối tượng địa lý không gian.
    • Toàn bộ các thửa đất đã được lập hồ sơ kỹ thuật, xác định rõ chủ sử dụng, loại đất, không có tình trạng tranh chấp ranh giới chưa được giải quyết trên bản vẽ.
    • Xuất bản $01$ tờ bản đồ địa chính tỷ lệ $1:500$ chuẩn khung lưới km, bảng chú giải, biểu đồ phân mảnh theo tiêu chuẩn kỹ thuật số.

Đổi mới và đóng góp

  • Số hóa quy trình khép kín: Loại bỏ hoàn toàn công đoạn ghi sổ đo giấy truyền thống bằng cách tận dụng bộ nhớ trong (Internal Memory) và Field Book của máy toàn đạc điện tử, giúp giảm $95%$ sai số do con người đọc nhầm hoặc ghi chép sai góc/cạnh.
  • Tối ưu hóa thời gian thi công: Tốc độ thu thập số liệu ngoại nghiệp tăng gấp $3{,}5$ lần so với phương pháp kinh vĩ quang cơ kết hợp đo xa quang học; thời gian biên tập bản đồ nội nghiệp giảm $60%$ nhờ khả năng xử lý topology tự động của FAMIS/MicroStation.
  • Chuẩn hóa dữ liệu tương thích GIS: Dữ liệu đầu ra được chuyển đổi trực tiếp sang chuẩn dữ liệu địa chính theo Thông tư 17/2010/TT-BTNMT, sẵn sàng tích hợp trực tiếp vào Hệ thống thông tin đất đai quốc gia (VILIS/MPLIS) mà không cần biên tập lại.

Ứng dụng thực tế và triển khai

              KHẢ NĂNG ỨNG DỤNG CƠ SỞ DỮ LIỆU ĐỊA CHÍNH TỜ 18
  1. Cấp đổi Giấy chứng nhận quyền sử dụng đất: Cung cấp tọa độ đỉnh ranh giới chính xác từng milimet cho Văn phòng Đăng ký đất đai TP. Thái Nguyên, phục vụ công tác cấp mới, cấp đổi GCNQSDĐ, giải quyết dứt điểm các tranh chấp ranh giới ngõ đi chung, tường bao lấn chiếm.
  2. Hỗ trợ công tác quy hoạch & Thu hồi đất: Cung cấp bản đồ nền chính xác cho các dự án chỉnh trang đô thị, mở rộng nút giao thông ga Thái Nguyên, xây dựng các khu dân cư dịch vụ quanh các trường đại học.
  3. Hiệu quả kinh tế - xã hội: Giảm chi phí đo đạc lặp lại khi có biến động đất đai; rút ngắn thời gian xử lý thủ tục hành chính về đất đai tại UBND phường Quang Trung từ 30 ngày xuống còn dưới 15 ngày làm việc.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Tại các ngõ hẹp và khu vực có mái che tôn kiên cố của các hộ kinh doanh buôn bán, tín hiệu đo không gương bị hạn chế, bắt buộc phải dẫn truyền nhiều trạm máy phụ dẫn đến tăng thời gian dựng trạm.
  • Ràng buộc phần mềm: FAMIS 2011 chạy trên môi trường 16/32-bit của MicroStation SE đôi khi gặp hiện tượng tràn bộ nhớ khi xử lý đồng thời số lượng đối tượng vector quá lớn (hơn 10.000 elements).
  • Hướng phát triển:
    1. Nâng cấp quy trình ứng dụng công nghệ trạm tham chiếu hoạt động liên tục (VNGEONET / CORS Network) để đo RTK bằng máy GNSS đa tần, giảm thiểu việc thành lập đường chuyền mặt đất.
    2. Ứng dụng công nghệ quét 3D Laser Scanning mặt đất (Terrestrial Laser Scanning - TLS) hoặc Flycam LiDAR để dựng mô hình địa chính 3D cho các khu phức hợp chung cư cao tầng tại trung tâm thành phố.

Đối tượng hưởng lợi

                              NHÓM HƯỞNG LỢI
  • Sinh viên chuyên ngành Quản lý đất đai/Trắc địa: Tài liệu tham khảo thực tế về các bước tính toán bình sai lưới GPS, thao tác trút số liệu và làm chủ chuỗi phần mềm chuyên ngành MicroStation - FAMIS.
  • Cán bộ quản lý địa chính cấp cơ sở: Sở hữu bộ bản đồ số chuẩn hóa, công cụ tra cứu diện tích, chủ sử dụng và loại đất tức thời, giảm sai sót quản lý.
  • Cơ quan quản lý đô thị: Có cơ sở dữ liệu số hóa tin cậy để thẩm định thiết kế chỉ giới đường đỏ và cấp phép xây dựng.
  • Người dân địa phương: Đảm bảo quyền và lợi ích hợp pháp về diện tích đất ở, minh bạch hóa hồ sơ pháp lý bất động sản cá nhân.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để thành lập bản đồ địa chính đô thị tỷ lệ 1:500 là gì?

Cần xây dựng hệ thống lưới tọa độ khống chế cấp 1, cấp 2 có điểm gốc nối về mốc tọa độ quốc gia VN-2000. Chiều dài cạnh đo chi tiết không vượt quá $100\text{ m}$ trong khu vực đô thị rậm rạp, sai số trung phương vị trí điểm ranh giới không vượt quá $0{,}05\text{ m}$.

2. Định dạng dữ liệu nào được sử dụng để bàn giao hồ sơ bản đồ số theo quy định?

Bản đồ địa chính được biên tập và lưu trữ dưới dạng file đồ họa vector .DGN (Bentley MicroStation) với đầy đủ cấu trúc 63 lớp (Level) thông tin, đi kèm bảng cơ sở dữ liệu thuộc tính thuộc hệ tọa độ quốc gia VN-2000 kinh tuyến trục địa phương.

3. Tại sao cần chạy công cụ MRFClean và MRFFlag trước khi tạo vùng thửa đất trên FAMIS?

MRFClean và MRFFlag giúp phát hiện và tự động sửa các lỗi hình học vi mô như: hở đỉnh ranh giới giữa hai thửa, các đoạn thẳng bị chồng đè (duplicate) hoặc bắt vượt qua nút giao (overshoot). Nếu không xử lý sạch các lỗi này, thuật toán Topology sẽ không thể đóng vùng kín đa giác (Polygon) và không tính được diện tích thửa đất.

4. Hệ thống có thể xử lý việc chia tách hoặc gộp thửa phát sinh sau khi biên tập không?

Hoàn toàn có thể. Trên phần mềm FAMIS, người dùng sử dụng công cụ cắt thửa hoặc gộp thửa trực tiếp trên lớp không gian ranh giới, sau đó chạy lại chức năng "Tạo vùng" và "Đánh số thửa", hệ thống sẽ tự động cập nhật số hiệu thửa mới, tính lại diện tích chính xác và xuất ra hồ sơ kỹ thuật thửa đất mới.

5. Chi phí đầu tư thiết bị và thời gian hoàn vốn cho mô hình đo đạc này như thế nào?

Chi phí trang bị gồm 01 máy toàn đạc điện tử (Leica/South) và bộ máy tính cấu hình văn phòng dao động từ 80 - 150 triệu VNĐ. Với năng suất đo vẽ đạt $3 - 5\text{ ha/ngày}$ tại khu dân cư đô thị, thời gian hoàn vốn đầu tư kỹ thuật chỉ từ 6 đến 12 tháng thông qua các hợp đồng đo đạc trích lục và chỉnh lý hồ sơ địa chính.

Kết luận

Đề tài đã hoàn thành xuất sắc nhiệm vụ ứng dụng tích hợp máy toàn đạc điện tử và các công nghệ tin học chuyên ngành (MicroStation, FAMIS, Leica FlexOffice, Compass Post Process) vào công tác đo vẽ chỉnh lý tờ bản đồ địa chính số 18 tỷ lệ $1:500$ phường Quang Trung, TP. Thái Nguyên. Kết quả nghiên cứu không chỉ giải quyết triệt để sự bất cập của tài liệu địa chính cũ mà còn tạo lập cơ sở dữ liệu số chuẩn hóa theo hệ quy chiếu VN-2000, nâng cao độ chính xác pháp lý, phục vụ đắc lực cho công tác quản lý nhà nước về đất đai và tiến trình xây dựng chính quyền số tại địa phương.
