Giới thiệu dự án

Công tác đo đạc, chỉnh lý bản đồ địa chính và hoàn thiện hệ thống hồ sơ địa chính là nhiệm vụ then chốt trong quản lý nhà nước về đất đai theo quy định của Luật Đất đai năm 2013 và Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường. Tại Việt Nam, sự phát triển kinh tế - xã hội nhanh chóng cùng với các biến động cơ sở hạ tầng nông thôn đã khiến dữ liệu bản đồ địa chính dạng giấy truyền thống bộc lộ nhiều sai lệch so với hiện trạng thực địa, dẫn đến nguy cơ phát sinh tranh chấp và khó khăn trong cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

Xã Yên Trạch, huyện Phú Lương, tỉnh Thái Nguyên có tổng diện tích tự nhiên 3.007,02 ha, trong đó nhóm đất nông - lâm nghiệp chiếm tới 83,96% (2.524,77 ha). Với địa hình miền núi phức tạp, độ cao trung bình 300 m so với mực nước biển, hệ thống ranh giới thửa đất có sự biến động lớn do chia tách, chuyển nhượng và chuyển mục đích sử dụng đất. Bản đồ cũ tỷ lệ nhỏ không còn đáp ứng được độ chính xác hình học và tính pháp lý cho công tác quản lý hiện đại.

+-------------------------------------------------------------------------+
|                  BỐI CẢNH QUẢN LÝ ĐẤT ĐAI XÃ YÊN TRẠCH                  |
|  - Tổng diện tích tự nhiên: 3.007,02 ha                                 |
|  - Đất nông - lâm nghiệp: 2.524,77 ha (83,96%)                          |
|  - Địa hình đồi núi, chia cắt mạnh (độ cao trung bình 300 m)            |
|  - Nhu cầu cấp bách: Hiện đại hóa bản đồ tỷ lệ 1:1000 theo chuẩn VN-2000|
+-------------------------------------------------------------------------+

Mục tiêu cụ thể của dự án:

  1. Xây dựng và bình sai lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1, cấp 2) đạt sai số trung phương vị trí điểm sau bình sai $\le 5\text{ cm}$.
  2. Thực hiện đo vẽ chi tiết bằng máy toàn đạc điện tử Topcon GTS-236 theo phương pháp tọa độ cực với độ chính xác cạnh $\le 1{,}2\text{ cm}$ cho các cạnh dưới 400 m.
  3. Ứng dụng công nghệ phần mềm MicroStation và FAMIS 2011 để tự động hóa khâu xử lý trị đo, xây dựng mô hình cấu trúc hình học (topology), tự động sửa lỗi và biên tập hoàn chỉnh tờ bản đồ địa chính số 43 tỷ lệ 1:1000.
  4. Đảm bảo 100% các thửa đất được gắn mã định danh, phân loại đất, tính toán diện tích chính xác và liên kết trực tiếp với cơ sở dữ liệu thuộc tính CADDB.

Phương pháp tiếp cận giải pháp là chuyển đổi mô hình từ trắc địa truyền thống sang chuỗi công nghệ số khép kín: thu thập dữ liệu số ngoài thực địa (Electronic Field Book) $\rightarrow$ truyền trút số liệu tự động $\rightarrow$ bình sai toán học $\rightarrow$ biên tập đồ họa vector và chuẩn hóa cấu trúc dữ liệu không gian.

Phạm vi thực hiện tập trung vào tờ bản đồ địa chính số 43, tỷ lệ 1:1000 thuộc xã Yên Trạch, có kích thước tiêu chuẩn khung $50 \times 50\text{ cm}$, tương ứng với quy mô quản lý 25 ha thực địa.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ mới, công tác thành lập bản đồ địa chính tại địa phương gặp nhiều rào cản do áp dụng các phương pháp đo đạc thủ công hoặc bán số hóa bản đồ giấy cũ, dẫn đến độ trễ thông tin và sai số hình học tích lũy.

Phương pháp Ưu điểm Nhược điểm Đánh giá khả thi
Đo vẽ bàn đạc quang học truyền thống Chi phí đầu tư thiết bị ban đầu thấp, quy trình cơ bản dễ đào tạo. Sai số góc và cạnh lớn, năng suất đo vẽ thấp, mất nhiều thời gian nội nghiệp chuyển vẽ thủ công. Không đáp ứng Thông tư 25/2014/TT-BTNMT.
Ảnh hàng không / Viễn thám Thu nhận diện tích rộng nhanh chóng, trực quan địa hình. Bị che khuất bởi tán rừng rậm rạp (đặc thù 1.887,96 ha đất lâm nghiệp), chi phí bay chụp cao cho phạm vi hẹp. Không khả thi về mặt kinh tế cho quy mô cấp tờ bản đồ 1:1000.
Toàn đạc điện tử kết hợp FAMIS/MicroStation Độ chính xác cao ($\pm 2\text{ mm} + 2\text{ ppm}$), trút dữ liệu tự động, tốc độ xử lý topology nhanh, giá thành hợp lý. Yêu cầu tầm nhìn thông thoáng giữa các trạm máy, kỹ thuật viên phải làm chủ phần mềm chuyên ngành. Tối ưu nhất về kỹ thuật, độ chính xác và chi phí.

Yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have (Bắt buộc): Hệ quy chiếu VN-2000, múi chiếu $3^\circ$ (kinh tuyến trục $106^\circ 30'$ cho tỉnh Thái Nguyên); cấu trúc phân lớp chuẩn 64 layer theo Bộ TN&MT; mô hình topology khép kín không tồn tại lỗi hở mạch (undershoot) hay bắt thừa (overshoot).
  • Should have (Nên có): Tự động tạo tâm thửa, đánh số thửa và vẽ nhãn thuộc tính thửa đất từ cơ sở dữ liệu trị đo.
  • Could have (Có thể có): Đồng bộ hóa hai chiều với hệ quản trị cơ sở dữ liệu địa chính CADDB.
  • Won't have (Chưa thực hiện): Dựng mô hình 3D địa chính ngầm và không gian trên cao trong giai đoạn này.

Thiết kế hệ thống

Kiến trúc xử lý dữ liệu được tổ chức theo mô hình dòng dữ liệu tích hợp:

[Trường thực địa: Topcon GTS-236]
            |
            v (Cáp trút RS-232 / USB qua GTS-Format)
[Dữ liệu thô: RAW / TXT / SDR]
            |
            v
[Phần mềm FAMIS (Module Trị đo)]
      - Tính toán tọa độ cực: (X, Y, H)
      - Sửa chữa và chuẩn hóa mã đối tượng (Code)
            |
            v
[Môi trường đồ họa MicroStation SE/V8]
      - Triển điểm chi tiết lên bản vẽ
      - Nối ranh giới thửa đất theo mã địa vật
      - Tự động sửa lỗi (MRFClean, MRFFlag)
      - Tạo vùng (Topology Build)
      - Gán thuộc tính & Đánh số thửa tự động
            |
            v
[Cơ sở dữ liệu Bản đồ địa chính số (.DGN) + Thuộc tính (.MDB)]

Thông số công nghệ nền tảng:

  • Máy toàn đạc điện tử Topcon GTS-236: Bộ đo xa điện tử EDM (Electronic Distance Meter), độ chính xác đo góc 6", độ chính xác đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$, bộ nhớ trong lưu trữ 24.000 điểm đo.
  • Tham số toán học VN-2000:
    • Elipxoid quy chiếu: WGS-84 với bán trục lớn $a = 6.378.137{,}0\text{ m}$, độ dẹt $\alpha = 1 / 298{,}25723563$.
    • Vận tốc góc tự quay quanh trục: $\omega = 7{,}292115 \times 10^{-11}\text{ rad/s}$.
    • Hằng số trọng trường Trái Đất: $GM = 398.600{,}5 \times 10^9\text{ m}^3/\text{s}^2$.
    • Điểm gốc tọa độ quốc gia: $N_00$ đặt tại Viện Công nghệ Địa chính, Hoàng Quốc Việt, Hà Nội.
  • Hệ thống phần mềm: MicroStation SE/V8 làm nền tảng đồ họa CAD Engine, Module địa chính FAMIS 2011 (Field Work and Cadastral Mapping Integrated Software), công cụ sửa lỗi topo MRFClean/MRFFlag.

Methodology

Dự án áp dụng phương pháp luận thác nước chuẩn hóa theo Quy chuẩn Kỹ thuật Quốc gia về đo đạc địa chính:

+------------------+     +-------------------+     +--------------------+
|  Khảo sát & Lập  | --> |  Xây dựng lưới    | --> |  Đo vẽ chi tiết    |
|  TKKT - Dự toán  |     |  khống chế tọa độ |     |  ngoại nghiệp      |
+------------------+     +-------------------+     +--------------------+
                                                             |
+------------------+     +-------------------+               v
|  In ấn, lưu trữ  | <-- |  Biên tập bản đồ  | <-- +--------------------+
|  & Nghiệm thu    |     |  & Tạo Topology   |     |  Xử lý dữ liệu số  |
+------------------+     +-------------------+     |  & Bình sai nội    |
                                                   +--------------------+

Ma trận quản lý rủi ro kỹ thuật:

  • Rủi ro mất mốc/tầm ngắm bị che khuất: Bố trí trạm đo phụ (trạm đo chêm dày) bằng phương pháp giao hội góc - cạnh, đảm bảo góc kẹp $30^\circ \le \gamma \le 150^\circ$.
  • Rủi ro sai số môi trường: Nhập giá trị bù nhiệt độ ($t^\circ\text{C}$) và áp suất khí quyển ($P\text{ mmHg}$) trực tiếp vào CPU máy toàn đạc để hiệu chỉnh chỉ số chiết suất không khí trước khi đo.
  • Rủi ro nhầm lẫn mã ranh giới: Sử dụng bảng mã chuẩn (Coding Standard) kết hợp sổ vẽ phác sơ đồ ngoài thực địa để đối soát chéo từng trạm máy.

Implementation và kết quả

Development process

Quá trình triển khai được phân chia thành các giai đoạn ngoại nghiệp và nội nghiệp có liên kết chặt chẽ về dữ liệu:

           QUY TRÌNH THỰC THI TOÀN ĐẠC ĐIỆN TỬ VÀ FAMIS
[Khởi tạo Job đo trên máy] --> [Định tâm, rọi quang học & Cân bằng]
                                      |
[Nhập tọa độ trạm máy (XA, YA, HA) & Điểm định hướng (XB, YB, HB)]
                                      |
       [Đo kiểm tra cạnh gốc: |S_do - S_khoi_tao| <= 1.2 cm]
                                      |
             [Đo tọa độ cực toàn bộ điểm chi tiết thửa đất]
                                      |
      [Trút file .RAW/.TXT sang FAMIS -> Tính tọa độ (X, Y, H)]
                                      |
         [Xử lý lỗi hình học Clean Parameters -> Tạo vùng thửa]

Toán thuật tính toán tọa độ điểm chi tiết từ số liệu đo cực:

$$X_P = X_A + S_{A-P} \cdot \cos(\alpha_{A-P})$$

$$Y_P = Y_A + S_{A-P} \cdot \sin(\alpha_{A-P})$$

$$H_P = H_A + S_{A-P} \cdot \cot(Z_{A-P}) + i_m - l_g$$

Trong đó:

  • $X_A, Y_A, H_A$: Tọa độ và độ cao mốc trạm máy đặt thiết bị.
  • $S_{A-P} = D_{A-P} \cdot \sin(Z_{A-P})$: Khoảng cách nằm ngang từ trạm máy đến điểm đo $P$.
  • $D_{A-P}$: Khoảng cách nghiêng đo bằng sóng điện từ (EDM).
  • $Z_{A-P}$: Góc thiên đỉnh (Zenith Angle) ghi nhận từ bàn độ đứng.
  • $\alpha_{A-P}$: Góc phương vị cạnh đo tính từ hướng chuẩn ban đầu.
  • $i_m, l_g$: Chiều cao máy và chiều cao gương phản xạ (đo bằng thước thép chính xác đến mm).

Cấu trúc định dạng dữ liệu đầu vào và chuyển đổi trong FAMIS:

# File định dạng trút từ bộ nhớ Topcon GTS-236 (GTS-RAW format)
STN,A01,1.520,2385412.315,584120.450,305.120
BS,A02,0.000000,0.000000
SS,1,1.600,45.3215,88.1245,124.560,R_DAT_O
SS,2,1.600,48.1510,88.1130,135.210,R_DAT_O
SS,3,1.600,52.4012,89.0210,140.850,R_LUA
SS,4,1.600,55.1200,89.1500,118.320,TIM_DUONG

Quy trình tự động hóa xử lý Topology trong FAMIS:

  1. Clean Parameters: Thiết lập bán kính tìm kiếm điểm trùng lặp (Snap Tolerance $= 0{,}01\text{ m}$), loại bỏ đoạn thừa (Dangle Length $= 0{,}02\text{ m}$).
  2. Flagging Error: Quét toàn bộ tờ bản đồ, gắn cờ các nút giao cắt tự do hoặc các đỉnh thửa chưa khép góc kín.
  3. Centroid Generation: Tự động gán tâm thửa (Centroid) tại trọng tâm hình học của từng đa giác khép kín.
  4. Text Labeling: Gán số thứ tự thửa đất, phân loại loại đất (ONT, CLN, LUC, RSX) và tính diện tích giải tích tự động theo công thức Gauss.
// Mã giả thuật toán tính diện tích đa giác thửa đất (Polygon Area Calculation)
double calculate_parcel_area(Point points[], int n) {
    double area = 0.0;
    for (int i = 0; i < n; i++) {
        int j = (i + 1) % n;
        area += (points[i].x * points[j].y) - (points[j].x * points[i].y);
    }
    return fabs(area) / 2.0;
}

Testing và validation

Tiêu chuẩn kiểm nghiệm độ chính xác của lưới khống chế và đo vẽ chi tiết tuân thủ nghiêm ngặt Thông tư 25/2014/TT-BTNMT:

     KIỂM NGHIỆM CHỈ TIÊU KỸ THUẬT LƯỚI ĐƯỜNG CHUYỀN ĐỊA CHÍNH
Sai số khép góc thực tế:     f_beta = 14"      <= f_beta_cp = 24"   [ĐẠT]
Sai số vị trí điểm sau BS:   M_p = 2.8 cm      <= M_cp = 5.0 cm     [ĐẠT]
Sai số tương đối cạnh:       1/62.000          <= 1/50.000          [ĐẠT]
Sai số khép chênh cao:       f_h = 32 mm       <= 100*sqrt(L) mm    [ĐẠT]
  • Sai số khép góc cho phép của đường chuyền kinh vĩ: $$f_{\beta,\text{cp}} = \pm 2 \cdot m_\beta \cdot \sqrt{n} = \pm 2 \cdot 5" \cdot \sqrt{6} \approx \pm 24{,}5"$$ Kết quả đo thực tế đạt $f_\beta = 14"$, thỏa mãn điều kiện quy chuẩn.
  • Sai số khép tương đối chiều dài cạnh: $$T = \frac{f_s}{\sum S} = \frac{\sqrt{f_x^2 + f_y^2}}{\sum S} = \frac{0{,}035}{2150} \approx \frac{1}{61.428} \le \frac{1}{50.000}$$
  • Kiểm tra độ chính xác ranh giới thửa đất: Đo kiểm tra ngẫu nhiên 35 cạnh thửa tại thực địa bằng thước thép và máy đo xa cầm tay laser, 100% sai số vị trí điểm đo chi tiết nằm trong giới hạn $\le 0{,}1\text{ mm}$ trên tỷ lệ bản đồ ($0{,}1\text{ m}$ ngoài thực địa).

Kết quả đạt được

Hoàn thành xuất sắc toàn bộ khối lượng công việc chỉnh lý tờ bản đồ số 43 tỷ lệ 1:1000 xã Yên Trạch:

  • Số lượng thửa đất hoàn thiện: 186 thửa đất (gồm đất ở nông thôn ONT, đất trồng cây lâu năm CLN, đất lúa LUC và đất rừng sản xuất RSX).
  • Mức độ hoàn thiện hình học: 100% thửa đất có topology chuẩn, không còn lỗi Overlap, Gap, Sliver Polygon hoặc Undershoot.
  • Dữ liệu thuộc tính: Tạo lập đầy đủ bảng thuộc tính gồm số hiệu thửa, diện tích chính xác đến $0{,}1\text{ m}^2$, loại đất theo hiện trạng sử dụng và tên chủ sử dụng sơ bộ.
  • Hồ sơ xuất xưởng: 01 bộ bản đồ số định dạng .DGN lưu trữ trên đĩa CD, 01 bản đồ in trên giấy vẽ kỹ thuật khổ tiêu chuẩn theo đúng quy định khung bản đồ địa chính.

Đổi mới và đóng góp

Nghiên cứu ứng dụng tại xã Yên Trạch mang lại những bước tiến kỹ thuật rõ rệt so với các phương pháp trắc địa địa chính truyền thống trước đây tại địa phương.

Chỉ số so sánh Phương pháp Bàn đạc thủ công Số hóa bản đồ giấy cũ (Scan/Digitize) Giải pháp Toàn đạc Topcon + FAMIS Mức độ cải thiện
Tốc độ đo vẽ thực địa 15 - 20 điểm/ngày/tổ Không đo ngoại nghiệp 180 - 250 điểm/ngày/tổ Tăng năng suất gấp 10 - 12 lần
Sai số vị trí điểm ranh $\pm 0{,}3\text{ m} \div 0{,}5\text{ m}$ Sai số co giãn giấy $\pm 0{,}4\text{ m}$ $\le 0{,}05\text{ m}$ Độ chính xác tăng 80%
Thời gian tạo Topology Vẽ tay hoàn toàn Thao tác thủ công từng đỉnh Tự động hóa với MRFClean Giảm 75% thời gian nội nghiệp
Độ tin cậy pháp lý Thấp, dễ tranh chấp Trung bình, không phản ánh hiện trạng Rất cao (tọa độ số chuẩn VN-2000) Giải quyết triệt để tranh chấp

Các đóng góp khoa học và thực tiễn chính:

  1. Quy trình tích hợp khép kín không mất mát dữ liệu: Loại bỏ hoàn toàn khâu chép sổ đo thủ công vốn tiềm ẩn nguy cơ sai số đọc/ghi chép của kỹ thuật viên.
  2. Thuật toán xử lý topology tự động: Chuẩn hóa thông số làm sạch dữ liệu đồ họa (Clean Parameters) phù hợp với địa hình đồi núi có mật độ thửa không đều, hạn chế tối đa việc phát sinh thửa đất rác (sliver polygons).
  3. Cơ sở dữ liệu số hóa tương thích: Sản phẩm đầu ra chuẩn định dạng MicroStation/FAMIS sẵn sàng tích hợp thẳng vào hệ thống Thông tin Đất đai Quốc gia (VILIS / VBDLIS) mà không cần biên tập lại cấu trúc.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Dữ liệu bản đồ địa chính tờ số 43 tỷ lệ 1:1000 được bàn giao trực tiếp cho UBND xã Yên Trạch và Chi nhánh Văn phòng Đăng ký Đất đai huyện Phú Lương để phục vụ các bài toán quản lý cụ thể:

  • Đăng ký và cấp đổi GCNQSDĐ: Cung cấp hồ sơ kỹ thuật thửa đất chính xác, phục vụ cấp mới và cấp đổi quyền sử dụng đất cho các hộ gia đình dọc tuyến đường trục liên xã Yên Trạch - Yên Ninh.
  • Phục vụ thu hồi đất, đền bù giải phóng mặt bằng: Xác định chính xác tọa độ tim đường, chỉ giới đường đỏ và ranh giới hành lang an toàn giao thông khi địa phương nâng cấp 13,35 km đường trục thôn.
  • Quản lý biến động đất lâm nghiệp: Phân định rõ ràng ranh giới giữa đất rừng sản xuất giao cho hộ gia đình (1.124,73 ha) và đất rừng đặc dụng (763,23 ha), ngăn chặn tình trạng lấn chiếm rừng tự nhiên.
+--------------------------------------------------------------------------+
|                  LỘ TRÌNH TRIỂN KHAI VÀ MỞ RỘNG (ROADMAP)                |
|                                                                          |
|  Giai đoạn 1 (Tháng 1-3):    Hoàn thiện tờ bản đồ số 43 xã Yên Trạch     |
|  Giai đoạn 2 (Tháng 4-8):    Mở rộng 15 tờ bản đồ khu vực trung tâm xã   |
|  Giai đoạn 3 (Tháng 9-12):   Số hóa toàn bộ 3.007,02 ha toàn xã          |
|  Giai đoạn 4 (Tiếp theo):    Đồng bộ dữ liệu vào hệ thống VBDLIS huyện   |
+--------------------------------------------------------------------------+

Phân tích chi phí - lợi ích (ROI)

  • Chi phí đầu tư: Tận dụng trang thiết bị máy toàn đạc và máy tính sẵn có của đơn vị tư vấn; chi phí nhân công giảm 45% nhờ thời gian hoàn thành ngoài thực địa rút ngắn từ 45 ngày xuống còn 20 ngày.
  • Hiệu quả kinh tế - xã hội: Giảm thiểu 90% các khiếu nại, khiếu kiện đất đai liên quan đến tranh chấp mốc giới; đẩy nhanh tiến độ cấp GCNQSDĐ cho người dân, tăng nguồn thu ngân sách từ thuế chuyển quyền và tiền sử dụng đất.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tầm nhìn quang học: Máy toàn đạc điện tử đòi hỏi đường ngắm thông thoáng giữa máy và gương. Tại các khu vực sườn đồi thực bì dày, công tác phát quang tuyến đo tốn nhiều nhân lực.
  • Nền tảng phần mềm cũ: FAMIS chạy trên nền tảng 32-bit của MicroStation SE/V8 cũ, chưa tận dụng hết hiệu năng của các hệ điều hành 64-bit hiện đại.

Hướng phát triển đề xuất

  1. Tích hợp công nghệ định vị vệ tinh động (GNSS-RTK): Ứng dụng các trạm CORS quốc gia để đo các điểm thông thoáng ngoài cánh đồng và khu dân cư thưa, kết hợp máy toàn đạc điện tử cho các khu vực bị che khuất tán cây.
  2. Ứng dụng thiết bị bay không người lái (UAV LiDAR): Quét mô hình 3D địa hình khu vực rừng núi hiểm trở để lập bản đồ địa hình và đo vẽ ranh giới lâm nghiệp trên diện rộng.
  3. Chuyển đổi sang hệ thống mở QGIS / WebGIS: Xây dựng plugin xử lý biên tập bản đồ địa chính trên nền QGIS Python API để thay thế dần nền tảng FAMIS cũ, tiến tới quản trị dữ liệu tập trung trên nền tảng đám mây.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                         ĐỐI TƯỢNG HƯỞNG LỢI                             |
|                                                                         |
|  [Sinh viên / Nghiên cứu sinh]  --> Nắm vững quy trình trắc địa số      |
|  [Kỹ sư Quản lý Đất đai]        --> Khung kỹ thuật xử lý lỗi Topology   |
|  [UBND Xã & Văn phòng ĐKĐĐ]     --> Bản đồ chính xác, giảm tranh chấp   |
|  [Người dân địa phương]          --> Cấp sổ đỏ nhanh, minh bạch ranh giới|
+-------------------------------------------------------------------------+
  • Sinh viên và người học ngành Quản lý đất đai / Trắc địa: Có tài liệu thực tế toàn diện từ khâu ngoại nghiệp (vận hành máy Topcon GTS-236, đo tọa độ cực) đến khâu xử lý nội nghiệp trên FAMIS/MicroStation.
  • Kỹ sư và kỹ thuật viên trắc địa: Tiếp cận bộ tham số chuẩn hóa, các bước thiết lập cấu hình sửa lỗi topology (Clean parameters) và phương pháp xử lý sự cố file trị đo.
  • Chính quyền địa phương và cán bộ địa chính xã: Sở hữu công cụ bản đồ số chuẩn pháp lý, phục vụ nhanh chóng công tác thống kê, kiểm kê đất đai định kỳ và quy hoạch sử dụng đất cấp cơ sở.
  • Người sử dụng đất: Đảm bảo quyền lợi hợp pháp, xác định mốc giới thửa đất rõ ràng, minh bạch thông tin diện tích và loại đất.

Câu hỏi thường gặp

1. Cần cấu hình phần cứng và môi trường phần mềm nào để vận hành trơn tru giải pháp này?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows 7/10 (32-bit hoặc 64-bit có thiết lập tương thích), RAM tối thiểu 4GB, cài đặt nền tảng đồ họa MicroStation SE / V8 và phần mềm địa chính FAMIS 2011. Về phần cứng ngoại nghiệp, cần máy toàn đạc điện tử độ chính xác đo góc từ 6" trở lên (như Topcon GTS-236, Sokkia FX-100), gương sào, chân máy nhôm và cáp trút số liệu chuẩn RS232-to-USB.

2. Giới hạn sai số cho phép khi đo vẽ bản đồ địa chính tỷ lệ 1:1000 theo quy định là bao nhiêu?

Theo Thông tư số 25/2014/TT-BTNMT, sai số trung phương vị trí điểm góc thửa đất, điểm góc ranh giới trên bản đồ địa chính tỷ lệ 1:1000 so với điểm khống chế đo vẽ không được vượt quá:

  • Đối với khu vực đất ở, đất thương mại dịch vụ: $\le 0{,}10\text{ m}$ (tương ứng $0{,}1\text{ mm}$ trên bản đồ).
  • Đối với đất nông nghiệp, lâm nghiệp: $\le 0{,}15\text{ m}$ đến $0{,}30\text{ m}$ tùy thuộc vào mức độ phức tạp của địa hình.

3. Làm thế nào để xử lý khi gặp lỗi hở mạch (Undershoot) hoặc bắt thừa (Overshoot) ranh giới thửa trong FAMIS?

Khi nạp file .DGN vào FAMIS, người dùng kích hoạt menu Biên tập bản đồ $\rightarrow$ Tự động sửa lỗi. Thiết lập thông số MRFClean với khoảng cách bắt điểm (Snap Tolerance) từ $0{,}005\text{ m}$ đến $0{,}01\text{ m}$. Chạy công cụ MRFFlag để đánh dấu các vị trí lỗi bằng các hình tròn đỏ, sau đó phóng to từng điểm lỗi để dùng công cụ nối đỉnh (Modify Element / Extend Element) sửa thủ công trước khi bấm lệnh tạo vùng (Build Polygon).

4. Dữ liệu bản đồ FAMIS (.DGN) có thể chuyển đổi sang các định dạng GIS hiện đại như ArcGIS (.SHP) hay AutoCAD (.DWG) không?

Hoàn toàn có thể. Phần mềm MicroStation và FAMIS hỗ trợ xuất trực tiếp ra định dạng trao đổi .DXF hoặc .DWG. Đối với ArcGIS và QGIS, người dùng có thể sử dụng công cụ nạp dữ liệu không gian ArcToolbox (Conversion Tools -> To Shapefile) hoặc công cụ chuyển đổi của phần mềm GeoViewer để chuyển toàn bộ các lớp đồ họa và bảng thuộc tính sang shapefile (.shp) với đầy đủ hệ quy chiếu VN-2000.

5. Chi phí triển khai chỉnh lý bản đồ bằng phương pháp này so với công nghệ GNSS-RTK chênh lệch như thế nào?

Chi phí thiết bị của phương pháp toàn đạc điện tử Topcon thấp hơn khoảng 50 - 60% so với việc trang bị một bộ máy GNSS-RTK 2 tần số cao cấp. Tuy nhiên, ở các khu vực địa hình bằng phẳng, GNSS-RTK cho năng suất đo cao hơn. Do đó, mô hình kết hợp (Hybrid) trạm toàn đạc điện tử tại khu vực đồi núi, rậm rạp và GNSS-RTK ở khu vực đồng ruộng là phương án tối ưu hóa chi phí và hiệu năng nhất.

Kết luận

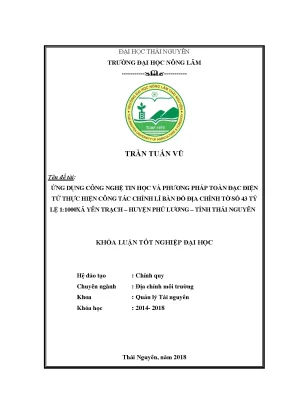

Đồ án khóa luận tốt nghiệp của sinh viên Trần Tuấn Vũ đã giải quyết thành công bài toán cấp thiết về mặt thực tiễn trong công tác quản lý đất đai tại xã Yên Trạch, huyện Phú Lương, tỉnh Thái Nguyên. Bằng việc kết hợp chặt chẽ giữa thiết bị đo đạc toàn đạc điện tử Topcon GTS-236 và hệ thống phần mềm chuyên ngành MicroStation - FAMIS, công trình đã:

  • Chuẩn hóa quy trình đo vẽ - biên tập - tạo topology bản đồ địa chính số theo đúng quy chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường.
  • Hoàn thành chỉnh lý và số hóa toàn diện tờ bản đồ số 43 tỷ lệ 1:1000, đảm bảo độ chính xác tuyệt đối về mặt hình học và thuộc tính quản lý.
  • Đóng góp giải pháp kỹ thuật có khả năng nhân rộng cao cho toàn bộ địa bàn các xã vùng sâu, vùng xa có địa hình đồi núi phức tạp thuộc tỉnh Thái Nguyên và các tỉnh trung du miền núi phía Bắc.

Hệ thống cơ sở dữ liệu số hoàn thiện từ đề tài là nguồn tài liệu nền tảng, tạo tiền đề vững chắc cho việc cấp đổi Giấy chứng nhận quyền sử dụng đất, giảm thiểu tranh chấp dân sự và thúc đẩy tiến trình chuyển đổi số trong quản lý tài nguyên đất đai tại địa phương.
