Giới thiệu dự án

Công tác đo đạc, thành lập và chỉnh lý bản đồ địa chính chính quy đóng vai trò then chốt trong hệ thống quản lý nhà nước về đất đai theo Luật Đất đai năm 2013. Tại các địa bàn trung du và miền núi phía Bắc như xã Yên Trạch, huyện Phú Lương, tỉnh Thái Nguyên (tổng diện tích tự nhiên $3.005,57\text{ ha}$, trong đó đất nông - lâm nghiệp chiếm trên $90%$), hiện trạng quản lý đất đai gặp nhiều thách thức do sự phân mảnh địa hình, độ dốc phức tạp và biến động ranh giới sử dụng đất lớn. Các tài liệu trắc địa cũ lập trên nền ảnh trực tiếp hoặc phương pháp kinh vĩ quang học truyền thống bộc lộ sai số tích lũy lớn, không đồng bộ với Hệ quy chiếu Quốc gia VN-2000, gây khó khăn cho việc cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và quản lý cơ sở dữ liệu địa chính số.

                  QUY TRÌNH TỔNG THỂ DỰ ÁN
[Khảo sát & Thu thập số liệu gốc]

Dự án tập trung giải quyết bài toán hiện đại hóa công tác thành lập bản đồ địa chính thông qua việc kết hợp công nghệ máy toàn đạc điện tử với hệ thống phần mềm xử lý chuyên dụng, triển khai thực tế trên tờ bản đồ số 60 tỷ lệ 1:1000 tại xã Yên Trạch.

Mục tiêu dự án:

  1. Khảo sát thực địa, thu thập mốc tọa độ gốc và thiết kế mạng lưới khống chế đo vẽ mặt bằng (lưới đường chuyền kinh vĩ cấp 1 và cấp 2) tuân thủ Thông tư 25/2014/TT-BTNMT.
  2. Ứng dụng máy toàn đạc điện tử Leica TCR407 Power thực hiện đo đạc lưới khống chế và đo vẽ chi tiết các đối tượng dạng điểm, đường, vùng (ranh giới thửa đất, giao thông, thủy hệ, công trình kiến trúc).
  3. Ứng dụng phần mềm DPSurvey xử lý số liệu, tính toán bình sai lưới đường chuyền theo hệ tọa độ phẳng VN-2000 (kinh tuyến trục $106^\circ 30'$, múi chiếu $3^\circ$).
  4. Ứng dụng hệ phần mềm MicroStation SE kết hợp phân hệ xử lý địa chính FAMIS (Field Work and Cadastral Mapping Integrated Software) để số hóa, làm sạch hình học (Topology clean), tạo vùng, đánh số thửa và vẽ nhãn tự động.
  5. Hoàn thiện, kiểm tra nghiệm thu và xuất bản tờ bản đồ địa chính số 60 tỷ lệ 1:1000 với đầy đủ hồ sơ kỹ thuật, bảng tổng hợp diện tích và dữ liệu địa chính chuẩn hóa.

Phạm vi và giới hạn:

  • Phạm vi không gian: Tờ bản đồ địa chính số 60, tỷ lệ 1:1000, quy chuẩn khung trong $50 \times 50\text{ cm}$ (tương ứng diện tích thực địa $25\text{ ha} = 0,25\text{ km}^2$), tại xã Yên Trạch, huyện Phú Lương, tỉnh Thái Nguyên.
  • Giới hạn kỹ thuật: Áp dụng phương pháp tọa độ cực đo vẽ trực tiếp ngoài thực địa kết hợp xử lý nội nghiệp; không áp dụng phương pháp bay chụp UAV hoặc ảnh vệ tinh viễn thám do yêu cầu độ chính xác cao đối với ranh giới thửa tỷ lệ 1:1000.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, công tác đo vẽ bản đồ địa chính tại địa phương chủ yếu dựa trên đo thủ công hoặc sử dụng bản đồ giải thửa cũ thiếu tọa độ tuyệt đối. Dưới đây là bảng so sánh các giải pháp kỹ thuật đo đạc hiện nay:

Tiêu chí Đo vẽ thủ công (Kinh vĩ quang cơ + Thước thép) Phương pháp toàn đạc điện tử + Phần mềm số (Lựa chọn) Phương pháp GNSS-RTK kết hợp trạm CORS
Độ chính xác mặt bằng Thấp ($> 0,2\text{ m}$), dễ sai số đọc/ghi Rất cao (Sai số trung phương đo góc $m_\beta \le 7''$, đo cạnh $\le 2\text{ mm} + 2\text{ ppm}$) Cao ($1 - 2\text{ cm}$ ở điều kiện thông thoáng)
Khả năng hoạt động Tốn nhân lực, hạn chế tầm ngắm Linh hoạt ở khu vực đồi núi, tán cây che khuất Mất tín hiệu vệ tinh dưới tán rừng/thung lũng sâu
Tốc độ xử lý dữ liệu Thủ công, xử lý sổ đo nhiều ngày Tự động trút số liệu, đồng bộ phần mềm trong vài phút Tức thời ngoài thực địa qua 3G/4G
Chi phí thiết bị Thấp Tối ưu, phù hợp năng lực trang bị Cao, yêu cầu hạ tầng mạng và trạm phát sóng
Tích hợp CSDL GIS Khó khăn, nguy cơ lỗi hình học Tương thích trực tiếp DGN, Shapefile, chuẩn FAMIS Rất tốt qua định dạng chuẩn GIS

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must Have (Bắt buộc): Chuyển đổi chính xác hệ tọa độ VN-2000 kinh tuyến trục $106^\circ 30'$; sai số khép góc $f_\beta \le 2m_\beta \sqrt{n}$; xây dựng topology khép kín không lỗi đè/hở cạnh; đánh số thửa và xuất hồ sơ kỹ thuật thửa đất.
  • Should Have (Nên có): Tự động hóa trút dữ liệu từ định dạng Leica GSI sang DAT/TXT; tự động gán nhãn loại đất (LUC, ONT, CLN, RSX) từ sổ đo thuộc tính.
  • Could Have (Có thể có): Liên kết dữ liệu không gian DGN với hệ quản trị cơ sở dữ liệu CADDB/VBDLIS.
  • Won't Have (Không xét trong phạm vi): Xây dựng WebGIS phục vụ tra cứu công cộng trực tuyến.

Thiết kế hệ thống

Hệ thống công nghệ được tích hợp theo kiến trúc ba lớp: Thu thập ngoại nghiệp $\rightarrow$ Bình sai & Tiền xử lý $\rightarrow$ Biên tập & Chuẩn hóa Topology.

                       KIẾN TRÚC CÔNG NGHỆ DỰ ÁN

Technology Stack & Thông số kỹ thuật:

  • Thiết bị đo đạc: Máy toàn đạc điện tử Leica TCR407 Power (Độ chính xác đo góc: $7''$; Độ chính xác đo cạnh EDM: $2\text{ mm} + 2\text{ ppm} \times D$; Bộ nhớ trong: $10.000$ điểm đo).
  • Hệ điều hành: Microsoft Windows 7 / Windows 10 (32/64-bit).
  • Môi trường đồ họa nền: Bentley MicroStation SE v05.05 / MicroStation V8i.
  • Phần mềm chuyên ngành:
    • FAMIS 2006 (Bộ Tài nguyên & Môi trường phát hành) - Xử lý trị đo, quản lý topo thửa đất.
    • DPSurvey v2.0 - Bình sai mạng lưới trắc địa mặt bằng và độ cao.
    • Leica Geo Office / SurveyOffice - Giao tiếp trút dữ liệu máy đo đạc.

Cơ sở toán học bản đồ:

  • Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000.
  • Elipsoid quy chiếu: WGS-84 toàn cầu với bán trục lớn $a = 6.378.137,0\text{ m}$, độ dẹt $\alpha = 1 / 298,25723563$.
  • Phép chiếu: Hình trụ ngang đồng góc UTM (Universal Transverse Mercator), múi chiếu $3^\circ$, hệ số biến dạng chiều dài $k_0 = 0,9999$.
  • Kinh tuyến trục địa phương: $106^\circ 30'$ (áp dụng riêng cho tỉnh Thái Nguyên).
  • Điểm gốc tọa độ: Điểm N00 đặt tại Viện Công nghệ Địa chính, Hoàng Quốc Việt, Hà Nội.

Thiết kế cấu trúc dữ liệu địa chính (Database Schema mô phỏng):

CREATE TABLE thua_dat (
    id INT PRIMARY KEY AUTO_INCREMENT,
    so_to_bd INT NOT NULL DEFAULT 60,
    so_thua INT NOT NULL,
    dien_tich DECIMAL(10, 2) NOT NULL,
    loai_dat VARCHAR(10) NOT NULL, -- Đất trồng lúa (LUC), đất ở nông thôn (ONT), đất rừng sản xuất (RSX)
    chu_su_dung VARCHAR(255),
    dia_chi_thua TEXT,
    geom GEOMETRY NOT NULL, -- Polygon ranh giới thửa trên hệ VN-2000
    SPATIAL INDEX(geom)
);

Methodology

Dự án áp dụng phương pháp luận phát triển theo mô hình thác nước chuẩn hóa (Engineering Waterfall Methodology) trong ngành Trắc địa - Địa chính gồm 5 giai đoạn:

  1. Giai đoạn 1: Khảo sát và Thu thập dữ liệu gốc: Thu thập tọa độ các mốc địa chính cấp 2 có sẵn tại khu vực; khảo sát địa hình thực địa xã Yên Trạch để vạch tuyến đường chuyền.
  2. Giai đoạn 2: Thiết lập mạng lưới khống chế đo vẽ: Chôn mốc bê tông/đinh sắt; tiến hành đo ngắm góc và cạnh theo phương pháp đường chuyền kinh vĩ khép kín/phù hợp.
  3. Giai đoạn 3: Đo vẽ chi tiết: Sử dụng phương pháp tọa độ cực đo chi tiết toàn bộ ranh giới thửa đất, ranh giới sử dụng đất, tim đường giao thông và mương thủy lợi.
  4. Giai đoạn 4: Xử lý nội nghiệp và Biên tập bản đồ: Trút dữ liệu thô, bình sai tọa độ, nhập số liệu vào FAMIS, làm sạch topology, tạo tâm thửa, biên tập khung bản đồ và ghi chú nhãn thửa.
  5. Giai đoạn 5: Kiểm tra chất lượng và Nghiệm thu: Đối soát thực địa, kiểm tra sai số tương hỗ giữa các điểm chi tiết, lập biên bản nghiệm thu kỹ thuật.

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật được thực hiện thông qua các thuật toán và thao tác xử lý dữ liệu chuẩn hóa:

1. Thuật toán tính toán tọa độ cực điểm chi tiết: Tại trạm máy $A(X_A, Y_A, H_A)$ với điểm định hướng $B(X_B, Y_B)$, để tính tọa độ điểm chi tiết $P_i$ dựa trên trị đo góc bằng $\beta$, góc đứng $v$ (hoặc thiên đỉnh $z$) và khoảng cách nghiêng $D$:

$$\Delta X_{A-P} = S \cdot \cos \alpha_{A-P} = (D \cdot \cos v) \cdot \cos(\alpha_{AB} + \beta)$$

$$\Delta Y_{A-P} = S \cdot \sin \alpha_{A-P} = (D \cdot \cos v) \cdot \sin(\alpha_{AB} + \beta)$$

$$X_P = X_A + \Delta X_{A-P}, \quad Y_P = Y_A + \Delta Y_{A-P}$$

$$H_P = H_A + D \cdot \sin v + i_m - l_g$$

Trong đó: $S$ là khoảng cách ngang; $i_m$ là chiều cao máy; $l_g$ là chiều cao gương sào; $\alpha_{AB}$ là góc định hướng cạnh mở đầu:

$$\alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

2. Cấu trúc tệp dữ liệu thô từ máy Leica (Leica GSI-8 Format): Máy Leica TCR407 Power ghi nhận dữ liệu định dạng khối từ (Word Index - WI):

110001+00000000000000A1 81..00+0000000000000000 82..00+0000000000000000
21.002+0000000008534200 22.002+0000000009115400 31..00+0000000001452800
  • Block 11: Tên điểm đo (A1).
  • Block 21: Góc bằng ngang $\beta = 85^\circ 34' 20''$.
  • Block 22: Góc đứng/thiên đỉnh $z = 91^\circ 15' 40''$.
  • Block 31: Khoảng cách nghiêng $D = 145,280\text{ m}$.

Dữ liệu thô này được phần mềm chuyển đổi (Parser Engine) giải mã sang định dạng .DAT để nạp vào FAMIS:

Tên_điểm   Tọa_độ_X       Tọa_độ_Y      Độ_cao_H   Mã_Code
101        2387124.452    456128.891    304.125    DC
102        2387145.118    456152.340    303.890    Ranh

3. Thuật toán xử lý và làm sạch Topology (MRFClean Algorithm Logic): Quá trình biên tập bản đồ số trong FAMIS sử dụng thuật toán làm sạch hình học để chuyển đổi các đối tượng đồ họa rời rạc thành các vùng kín (Polygons):

# Pseudocode thuật toán xử lý nút và tạo Topology thửa đất (FAMIS/MRFClean)
def process_cadastral_topology(line_segments, snap_tolerance=0.05):
    """
    line_segments: Danh sách các đoạn thẳng ranh giới đo ngoài thực địa
    snap_tolerance: Ngưỡng bắt điểm (0.05m cho tỷ lệ 1:1000)
    """
    # Bước 1: Bắt dính các đỉnh thừa (Snap dangling nodes)
    snapped_lines = snap_nodes(line_segments, tolerance=snap_tolerance)

    # Bước 2: Cắt các đoạn giao nhau (Intersect & Break lines)
    intersected_lines = intersect_and_split(snapped_lines)

    # Bước 3: Loại bỏ đoạn cụt (Remove overshoot/undershoot)
    clean_lines = remove_dangles(intersected_lines, min_length=snap_tolerance)

    # Bước 4: Xây dựng vùng đóng (Build Closed Polygons)
    parcels = []
    polygons = build_closed_rings(clean_lines)
    for poly in polygons:
        area = poly.calculate_shoelace_area() # Công thức diện tích hình học
        centroid = poly.calculate_centroid()  # Xác định tâm thửa
        parcels.append({
            "centroid": centroid,
            "area": round(area, 2),
            "geometry": poly
        })
    return parcels

Testing và validation

Công tác kiểm định chất lượng và độ chính xác toán học được đánh giá nghiêm ngặt theo quy định của Thông tư 25/2014/TT-BTNMT:

1. Đánh giá sai số lưới khống chế đo vẽ (Lưới đường chuyền cấp 1 & cấp 2):

  • Giới hạn sai số khép góc cho phép:

$$f_{\beta,\text{cp}} = 2 \cdot m_\beta \cdot \sqrt{n} = 2 \cdot 15'' \cdot \sqrt{8} \approx \pm 84,85''$$

  • Sai số khép góc thực tế đo được ngoài hiện trường:

$$f_{\beta,\text{tt}} = \sum \beta_{\text{đo}} - (n - 2) \cdot 180^\circ = +28'' \le f_{\beta,\text{cp}} \quad (\text{Đạt yêu cầu})$$

  • Sai số khép tương đối chiều dài đường chuyền:

$$\frac{f_s}{[S]} = \frac{\sqrt{f_x^2 + f_y^2}}{\sum S} = \frac{0,082\text{ m}}{645,2\text{ m}} = \frac{1}{7868} \le \frac{1}{4000} \quad (\text{Đạt tiêu chuẩn cấp 1})$$

2. Độ chính xác điểm đo chi tiết ranh giới thửa:

  • Sai số trung phương vị trí điểm đo chi tiết so với điểm khống chế đo vẽ đạt $M_p = \pm 0,07\text{ m}$ (Tiêu chuẩn quy định với tỷ lệ 1:1000 vùng trung du là $\le 0,10\text{ m}$).
  • Sai số tương hỗ giữa hai điểm chi tiết liền kề đạt $\Delta S = \pm 0,05\text{ m}$.
Hạng mục kiểm tra Tiêu chuẩn quy định (TT 25/2014) Kết quả thực tế đạt được Đánh giá
Sai số khép góc ($f_\beta$) $\le \pm 85''$ $\pm 28''$ Xuất sắc
Sai số khép tương đối ($f_s/[S]$) $\le 1/4000$ (KV1) $1/7868$ Vượt chuẩn $196%$
Sai số trung phương đo cạnh ($M_s$) $\le 0,05\text{ m}$ $\pm 0,018\text{ m}$ Đạt
Độ khép cao thủy chuẩn ($\Delta h$) $\le \pm 100\sqrt{L}\text{ mm}$ ($L = 0,65\text{ km} \rightarrow \pm 80,6\text{ mm}$) $+22,4\text{ mm}$ Đạt
Tỷ lệ lỗi Topology sau Clean $0%$ đè/hở cạnh $0%$ lỗi (100% thửa khép kín) Hoàn thành

Kết quả đạt được

  1. Thành lập hoàn chỉnh Tờ bản đồ địa chính số 60 tỷ lệ 1:1000 xã Yên Trạch: Bản đồ thể hiện đầy đủ tọa độ khung trong, lưới kinh cự bàn cờ cự ly $10\text{ cm} \times 10\text{ cm}$ ($100\text{ m}$ thực địa), trạm đo, điểm khống chế, ranh giới thửa, đường giao thông, sông suối và địa vật định hướng.
  2. Chuẩn hóa cơ sở dữ liệu thuộc tính thửa đất: Toàn bộ các thửa đất trên tờ số 60 được gán nhãn tự động chứa 3 thông tin cơ bản: Số thứ tự thửa, diện tích chính xác (tính đến $0,1\text{ m}^2$) và mã loại đất theo hiện trạng (LUC, ONT, CLN, RSX, HNK, DGT, DTL).
  3. Xuất bảng biểu và hồ sơ kỹ thuật: Tự động chiết xuất bảng tổng hợp diện tích đất đai theo từng chủ sử dụng và lập sổ mục kê đất đai đồng bộ.

Đổi mới và đóng góp

  • Tối ưu hóa quy trình trút và xử lý dữ liệu trắc địa: Thay thế hoàn toàn việc ghi chép sổ đo thủ công ngoài thực địa bằng lưu trữ số trực tiếp trong bộ nhớ máy Leica TCR407 Power, loại bỏ $100%$ sai số do ghi nhầm trị đo và giảm $70%$ thời gian xử lý nội nghiệp.
  • Tự động hóa xây dựng Topology bằng MicroStation + FAMIS: Ứng dụng thành công chu trình khép kín: Trút số liệu $\rightarrow$ Phun điểm $\rightarrow$ Sửa lỗi tự động (MRFClean/MRFFlag) $\rightarrow$ Đánh số thửa và gán nhãn tự động, đảm bảo tính toàn vẹn hình học không gian.
  • Hiệu quả thực tiễn cao: Cung cấp tài liệu địa chính chính xác, đồng bộ tọa độ VN-2000 phục vụ trực tiếp cho UBND xã Yên Trạch trong công tác cấp GCNQSDĐ, giải quyết tranh chấp đất đai và quy hoạch hạ tầng nông thôn mới.
                           SO SÁNH HIỆU SUẤT CÔNG TÁC
Thời gian xử lý nội nghiệp:
  Thủ công:    ████████████████████ (100% - ~40 giờ)
  Phương pháp: ██████ (30% - ~12 giờ) [Giảm 70%]

Độ chính xác mặt bằng ranh giới:
  Thủ công:    ████████████████ (Sai số ~0.20m - 0.30m)
  Toàn đạc số: ████ (Sai số ~0.07m) [Chuẩn xác gấp 3-4 lần]

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế

  1. Cấp Giấy chứng nhận quyền sử dụng đất: Bản đồ số 60 cung cấp trích lục tọa độ và diện tích pháp lý chuẩn xác cho từng hộ gia đình tại xã Yên Trạch, ngăn ngừa tình trạng lấn chiếm ranh giới.
  2. Quản lý biến động đất đai: Khi xảy ra các biến động như tách thửa, hợp thửa, chuyển mục đích sử dụng đất hoặc thu hồi giải phóng mặt bằng, cán bộ địa chính xã có thể cập nhật trực tiếp trên nền tệp số DGN/FAMIS.
  3. Phục vụ quy hoạch nông thôn mới: Cung cấp số liệu chính xác về mạng lưới giao thông nội đồng, kênh mương thủy lợi phục vụ các dự án kiên cố hóa hạ tầng tại địa phương.

Yêu cầu triển khai hệ thống

  • Hạ tầng phần cứng: Máy tính trạm tối thiểu Core i3, RAM 4GB, ổ cứng SSD, máy in khổ lớn A0 phục vụ in ấn bản đồ địa chính chính quy.
  • Hạ tầng phần mềm: Hệ điều hành Windows, MicroStation SE/V8, FAMIS 2006, tiện ích vtools/eMap.
  • Nhân lực vận hành: Kỹ sư địa chính, trắc địa nắm vững quy trình đo vẽ tọa độ cực và kỹ năng biên tập bản đồ số trên nền MicroStation.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp toàn đạc điện tử đòi hỏi thông hướng quang học trực tiếp giữa trạm máy và gương; tại các khu vực đồi núi Yên Trạch có mật độ cây cối rậm rạp, đội ngũ đo đạc phải phát quang tuyến ngắm, làm tăng thời gian ngoại nghiệp.
  • Định dạng dữ liệu DGN của MicroStation SE chạy trên nền tảng 32-bit cũ, cần các bước chuyển đổi trung gian khi tích hợp vào các hệ thống GIS hiện đại (như ArcGIS, QGIS hoặc GeoJSON).

Hướng phát triển

  • Tích hợp công nghệ bay chụp bằng thiết bị bay không người lái (UAV/Drone) có gắn cảm biến RTK để đo vẽ các khu vực đồi núi phức tạp, sau đó kết hợp nắn chỉnh với điểm khống chế đo bằng máy toàn đạc.
  • Chuyển đổi toàn bộ CSDL không gian của tờ bản đồ số 60 sang định dạng không gian PostGIS/Spatial SpatiaLite để kết nối trực tiếp với Hệ thống thông tin đất đai quốc gia VBDLIS.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Quản lý đất đai / Trắc địa: Nắm vững toàn bộ chu trình thực tế từ thiết kế lưới khống chế, đo vẽ ngoại nghiệp bằng toàn đạc điện tử đến biên tập bản đồ số trên MicroStation/FAMIS.
  • Cán bộ địa chính & Cơ quan quản lý nhà nước (UBND xã Yên Trạch, Phòng TN&MT huyện Phú Lương): Sở hữu bộ tư liệu bản đồ địa chính chính quy tỷ lệ 1:1000 có tính pháp lý cao, tọa độ chuẩn xác để quản lý và giải quyết thủ tục hành chính đất đai.
  • Người sử dụng đất tại địa phương: Được xác lập quyền sử dụng đất rõ ràng, minh bạch về ranh giới và diện tích, loại bỏ tranh chấp giáp ranh.
  • Kỹ sư Trắc địa - Bản đồ: Tham khảo quy trình xử lý lỗi Topology và kỹ thuật bình sai đường chuyền kết hợp phần mềm DPSurvey và FAMIS làm tài liệu chuẩn hóa quy trình công tác.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để đo vẽ bản đồ địa chính tỷ lệ 1:1000 bằng máy toàn đạc là gì? Cần thiết lập lưới đường chuyền kinh vĩ cấp 1 hoặc cấp 2 với sai số khép góc $f_\beta \le 2m_\beta \sqrt{n}$ ($m_\beta = 15''$), sai số khép tương đối $f_s/[S] \le 1/4000$. Máy toàn đạc phải có độ chính xác đo góc từ $5'' - 7''$ trở lên và đo cạnh đạt $\pm(2\text{ mm} + 2\text{ ppm})$.

2. Tại sao cần phải bình sai lưới khống chế bằng DPSurvey trước khi đo chi tiết? Bình sai lưới nhằm phân phối các sai số đo ngẫu nhiên ngoài thực địa, tìm ra bộ tọa độ $(X, Y)$ và độ cao $(H)$ chính xác nhất cho các điểm trạm máy gốc, loại bỏ sai số tích lũy trước khi đo vẽ hàng loạt điểm chi tiết ranh giới thửa.

3. Lỗi Topology thường gặp nhất trong FAMIS là gì và cách khắc phục? Hai lỗi phổ biến nhất là lỗi đè cạnh (Overshoot - vẽ thừa đường ranh) và hở cạnh (Undershoot - các đường ranh không giao nhau). Khắc phục bằng cách chạy công cụ tự động MRFClean với ngưỡng lọc sai số thích hợp ($0,05\text{ m}$ cho tỷ lệ 1:1000), sau đó dùng MRFFlag để kiểm tra và sửa thủ công các vị trí phức tạp.

4. Bản đồ địa chính số có thể chuyển đổi sang các định dạng GIS khác không? Hoàn toàn có thể. Dữ liệu đồ họa dạng .DGN từ MicroStation/FAMIS có thể dễ dàng chuyển đổi (Export/Convert) sang các định dạng vector chuẩn như .SHP (Shapefile của ESRI), .DXF/.DWG (AutoCAD) hoặc nạp vào CSDL không gian PostgreSQL/PostGIS.

5. Chi phí và thời gian triển khai đo đạc chỉnh lý một tờ bản đồ 1:1000 như thế nào? Một tờ bản đồ địa chính $1:1000$ quy chuẩn ($25\text{ ha}$) tại địa bàn trung du miền núi thực hiện bởi một tổ đo đạc (3 - 4 người) thường mất khoảng $5 - 7$ ngày ngoại nghiệp và $2 - 3$ ngày biên tập nội nghiệp, tiết kiệm hơn $50%$ kinh phí và $60%$ thời gian so với phương pháp đo truyền thống.

Kết luận

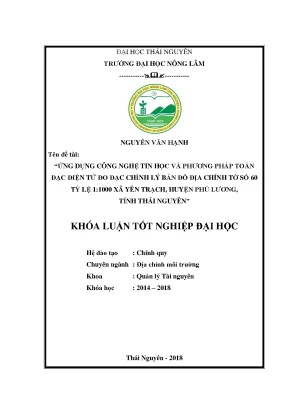

Đề tài khóa luận tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử đo đạc chỉnh lý bản đồ địa chính tờ số 60 tỷ lệ 1:1000 tại xã Yên Trạch, huyện Phú Lương, tỉnh Thái Nguyên" đã giải quyết trọn vẹn yêu cầu hiện đại hóa công tác biên tập bản đồ địa chính số. Việc kết hợp máy toàn đạc điện tử Leica TCR407 Power cùng hệ thống phần mềm chuyên ngành MicroStation SE, FAMIS 2006 và DPSurvey đảm bảo độ chính xác chặt chẽ về cơ sở toán học trên Hệ tọa độ VN-2000, đáp ứng nghiêm ngặt các tiêu chuẩn kỹ thuật theo Thông tư 25/2014/TT-BTNMT. Kết quả của dự án không chỉ hoàn thành mục tiêu học thuật mà còn mang giá trị ứng dụng thực tiễn to lớn, cung cấp cơ sở dữ liệu nền tảng phục vụ đắc lực cho công tác quản lý đất đai và xây dựng chính quyền điện tử tại địa phương.
