Giới thiệu dự án

Công tác đo đạc địa chính và hiện đại hóa hệ thống hồ sơ quản lý đất đai là nền tảng cốt lõi trong chiến lược quản lý tài nguyên quốc gia. Tại Việt Nam, sự chuyển dịch từ bản đồ giấy truyền thống sang hệ thống Cơ sở dữ liệu (CSDL) địa chính số đòi hỏi tính chuẩn xác tuyệt đối về mặt hình học, tọa độ và thuộc tính pháp lý theo quy định của Bộ Tài nguyên và Môi trường (BTN&MT).

Tại xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang—một địa bàn bán sơn địa có tổng diện tích tự nhiên $2.063,23\text{ ha}$ với địa hình phức tạp, đồi bát úp xen kẽ ruộng bậc thang và vùng chuyên canh cây ăn quả lâu năm (vải thiều, nhãn chiếm $39,33%$ diện tích đất tự nhiên)—công tác quản lý đất đai gặp nhiều thách thức lớn. Tình trạng biến động ranh giới sử dụng đất diễn ra liên tục do chuyển đổi cơ cấu cây trồng, trong khi tài liệu bản đồ cũ tỷ lệ nhỏ phân tán, dẫn đến các tranh chấp ranh giới phức tạp (trong năm 2018 địa phương tiếp nhận 05 vụ việc khiếu nại về đất đai).

                          CƠ CẤU ĐẤT ĐAI XÃ BIÊN SƠN (2.063,23 ha)

Mục tiêu cụ thể của dự án:

  1. Thiết kế, đo dẫn và bình sai mạng lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1 và cấp 2) gồm 155 điểm, phát triển từ 4 điểm tọa độ địa chính hạng III và 20 điểm hạng IV trên địa bàn xã.
  2. Ứng dụng phương pháp tọa độ cực thông qua máy toàn đạc điện tử South NTS-305B để thu thập chi tiết không gian toàn bộ các đỉnh thửa đất thuộc tờ bản đồ số 38 (tỷ lệ $1:2000$, quy mô tiêu chuẩn $100\text{ ha}$).
  3. Thiết lập quy trình trích xuất, chuyển đổi và chuẩn hóa dữ liệu thực địa thông qua phần mềm T-COM và bộ công cụ MicroStation kết hợp FAMIS (Field Work and Cadastral Mapping Integrated Software).
  4. Tự động hóa xử lý cấu trúc hình học (topology), phát hiện và sửa lỗi đồ họa (Clean/Flag), tạo vùng, đánh số thửa và biên tập bản đồ địa chính chính quy theo tiêu chuẩn Thông tư 25/2014/TT-BTNMT.

Dự án giới hạn phạm vi nghiên cứu thực nghiệm tại tờ bản đồ số 38 xã Biên Sơn, tập trung giải quyết bài toán đồng bộ dữ liệu ngoại nghiệp và nội nghiệp trên nền hệ quy chiếu quốc gia VN-2000.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ đo đạc số tích hợp, công tác trắc địa địa chính tại địa phương dựa chủ yếu vào các phương pháp truyền thống hoặc sử dụng ảnh hàng không đơn thuần với nhiều hạn chế kỹ thuật.

Tiêu chí đánh giá Phương pháp Kinh vĩ quang cơ + Thước thép Phương pháp Ảnh hàng không / UAV đơn thuần Giải pháp Máy toàn đạc điện tử + MicroStation/FAMIS
Độ chính xác vị trí điểm ($\Delta P$) Thấp ($\pm 10\text{ cm} \div \pm 20\text{ cm}$) Trung bình ($\pm 15\text{ cm} \div \pm 30\text{ cm}$ vùng tán cây dày) Rất cao ($\le \pm 5\text{ cm}$ theo chuẩn TT25/2014)
Tốc độ thu thập ngoại nghiệp $30 - 50$ điểm/ngày/tổ đo Bao phủ nhanh nhưng mất nhiều công đối soát địa vật $250 - 450$ điểm/ngày/tổ đo
Tính toàn vẹn Topology Rất dễ lỗi chồng đè, hở ranh giới khi vẽ tay Lỗi nhận dạng ranh giới dưới tán cây ăn quả Tự động kiểm tra và làm sạch bằng thuật toán topology
Khả năng liên kết CSDL Không có, phải nhập liệu thủ công Cần xử lý hậu kỳ phức tạp Tích hợp trực tiếp bảng thuộc tính CADDB

Yêu cầu kỹ thuật hệ thống được phân loại theo mô hình MoSCoW:

  • Must have (Bắt buộc): Chuyển đổi chính xác sang hệ quy chiếu VN-2000 (kinh tuyến trục $107^\circ 00'$, múi chiếu $3^\circ$); sai số khép góc $f_\beta \le \pm 5''\sqrt{n}$; đóng vùng $100%$ thửa đất không có lỗi undershoot/overshoot.
  • Should have (Nên có): Tự động gán nhãn thửa, tự động tính diện tích giải tích từ tọa độ các đỉnh thửa.
  • Could have (Có thể có): Xuất dữ liệu đa định dạng (DGN, DXF, MIF/MID, SHP) để tích hợp GIS đa mục tiêu.
  • Won't have (Chưa áp dụng): Mô hình hóa độ cao 3D bề mặt (DEM/TIN) trên bản đồ mặt bằng địa chính 2D.

Thiết kế hệ thống

Kiến trúc luồng xử lý thông tin khép kín từ thực địa đến bản đồ số được thiết kế gồm 4 tầng chức năng:

graph TD
    A[Hiện trường: Máy toàn đạc South NTS-305B / Topcon 350N] -->|Cáp truyền dữ liệu RS232/USB| B(Phần mềm trung gian T-COM / SDR)
    B -->|Tệp tọa độ thô *.RAW / *.TXT / *.ASC| C[Môi trường đồ họa MicroStation SE/V8]
    C -->|Mô-đun tích hợp FAMIS & MRFClean/MRFFlag| D[Xử lý hình học Topology & Biên tập bản đồ]
    D -->|Liên kết dữ liệu thuộc tính| E[(CSDL Hồ sơ Địa chính CADDB / MS Access)]
    D -->|Xuất bản| F[Tờ bản đồ số 38 tỷ lệ 1:2000 chuẩn TT25/2014]
  • Tầng thu thập dữ liệu (Field Data Collection): Máy toàn đạc điện tử South NTS-305B (độ chính xác đo góc $5''$, đo xa điện tử EDM $\pm(2\text{ mm} + 2\text{ ppm}\times D)$) kết hợp Topcon 350N.
  • Tầng giao tiếp & chuẩn hóa (Data Interface): Phần mềm T-COM v2.1 đọc tệp bộ nhớ trong (Job memory), chuyển đổi cấu trúc bản ghi sang dạng tọa độ điểm ASCII (Point_ID, X, Y, H, Code).
  • Tầng xử lý không gian (Spatial CAD Engine): Bentley MicroStation làm nền tảng đồ họa vector tương tác, quản lý lớp thông tin (Level 1 đến 63) theo quy phạm chuẩn của ngành Tài nguyên Môi trường.
  • Tầng ứng dụng địa chính chuyên dụng (Cadastral Application): FAMIS 2006 tích hợp các giải thuật nắn chuyển tọa độ, kiểm tra quan hệ không gian topology và biên tập khung bản đồ tự động.

Methodology (Cơ sở toán học và Phương pháp tính)

Hệ quy chiếu toán học được áp dụng là lưới chiếu hình trụ ngang đồng góc UTM, Ellipsoid quy chiếu Quốc gia VN-2000 với các tham số: bán trục lớn $a = 6.378.137,0\text{ m}$, độ dẹt $\alpha = 1 / 298,25723563$, kinh tuyến trục tỉnh Bắc Giang $107^\circ 00'$.

1. Thuật toán tính tọa độ cực điểm chi tiết: Tại trạm đo $A(X_A, Y_A, H_A)$, định hướng về trạm $B(X_B, Y_B)$, ngắm điểm chi tiết $P_i$ với góc bằng $\beta_i$, khoảng cách nghiêng $D_i$, góc đứng $v_i$ (hoặc góc thiên đỉnh $z_i$), chiều cao máy $i_m$, chiều cao gương $l_g$:

$$\alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

$$\alpha_{AP_i} = \alpha_{AB} + \beta_i$$

$$S_i = D_i \cdot \cos(v_i) = D_i \cdot \sin(z_i)$$

$$\Delta X_{AP_i} = S_i \cdot \cos(\alpha_{AP_i}), \quad \Delta Y_{AP_i} = S_i \cdot \sin(\alpha_{AP_i})$$

$$X_{P_i} = X_A + \Delta X_{AP_i}, \quad Y_{P_i} = Y_A + \Delta Y_{AP_i}$$

$$H_{P_i} = H_A + S_i \cdot \cot(z_i) + i_m - l_g$$

2. Tiêu chuẩn khống chế sai số đường chuyền kinh vĩ:

  • Sai số khép góc cho phép: $$f_{\beta, gh} = \pm 2 m_\beta \sqrt{n} = \pm 2 \cdot 5'' \sqrt{n} = \pm 10'' \sqrt{n}$$
  • Sai số khép tương đối chiều dài: $$T = \frac{f_s}{\sum S} = \frac{\sqrt{f_x^2 + f_y^2}}{\sum S} \le \frac{1}{25.000} \quad (\text{đối với KV1})$$

Implementation và kết quả

Development process

Quy trình triển khai nội nghiệp và xử lý dữ liệu được tự động hóa qua chuỗi kịch bản xử lý:

[BƯỚC 1: TRÚT DỮ LIỆU]

[BƯỚC 2: KHỞI TẠO BẢN VẼ TRONG MICROSTATION]

[BƯỚC 3: XỬ LÝ TRỊ ĐO NGOẠI NGHIỆP]
  Thực hiện lệnh: "Triển điểm chi tiết lên đồ hình" (Gán Text Node tại Level 11)
  Liên kết các đỉnh thửa theo Sổ mục kê dã ngoại bằng công cụ Place SmartLine

[BƯỚC 4: LÀM SẠCH TOPOLOGY & TẠO VÙNG THỬA ĐẤT]
  Chạy mô-đun MRFClean (Tolerance d = 0.05m):
    - Tự động ngắt đoạn tại các nút giao (Intersection Snapping)
    - Cắt tỉa cạnh thừa (Dangle Edge Removal)
  Chạy mô-đun MRFFlag:
    - Đánh dấu các nút lỗi chưa khép kín (Gán Flag đỏ tại Level 62)
    - Người biên tập kiểm tra và hiệu chỉnh thủ công các vị trí cảnh báo

Dữ liệu tọa độ sau khi chuẩn hóa được nạp vào hệ thống qua cấu trúc bảng điểm giải tích:

-- Cấu trúc bảng điểm khống chế và chi tiết trong hệ thống CSDL
CREATE TABLE CADASTRAL_POINTS (
    POINT_ID VARCHAR(10) PRIMARY KEY,
    COORD_X DOUBLE PRECISION NOT NULL,
    COORD_Y DOUBLE PRECISION NOT NULL,
    ELEVATION_H DOUBLE PRECISION,
    POINT_TYPE VARCHAR(20), -- 'GPS_BASE', 'TRAVERSE_KV', 'DETAIL_NODE'
    SURVEY_DATE DATE,
    STATION_REF VARCHAR(10)
);

-- Truy vấn kiểm tra sai số vị trí điểm kiểm tra độc lập (Check Points)
SELECT
    p.POINT_ID,
    SQRT(POWER(p.COORD_X - c.COORD_X, 2) + POWER(p.COORD_Y - c.COORD_Y, 2)) AS DELTA_P
FROM CADASTRAL_POINTS p
JOIN CHECK_SURVEY_POINTS c ON p.POINT_ID = c.POINT_ID
WHERE SQRT(POWER(p.COORD_X - c.COORD_X, 2) + POWER(p.COORD_Y - c.COORD_Y, 2)) > 0.05;

Testing và validation

Công tác thẩm định chất lượng được tiến hành thông qua 3 vòng kiểm tra nghiêm ngặt:

                     KẾT QUẢ KIỂM TRA CHẤT LƯỢNG KỸ THUẬT LƯỚI KHỐNG CHẾ
  1. Kiểm tra hình học không gian: Toàn bộ $100%$ các cạnh thửa trên tờ bản đồ số 38 được rà soát bằng công cụ MRFClean với ngưỡng dung sai bắt điểm $d = 0,05\text{ m}$. Kết quả xác lập $0$ lỗi hở vùng (undershoot), $0$ lỗi đoạn thừa (overshoot) và loại bỏ hoàn toàn hiện tượng trùng đè đa giác (overlapping polygons).
  2. Đối soát thực địa độc lập: Đo kiểm tra ngẫu nhiên $25$ cạnh thửa và $15$ điểm đặc trưng bằng máy toàn đạc South NTS-305B từ các trạm máy độc lập. Sai số chênh lệch độ dài cạnh $\Delta S \le 0,07\text{ m}$, sai số vị trí điểm mặt bằng trung bình đạt $\pm 3,4\text{ cm}$, hoàn toàn nằm trong hạn sai cho phép của bản đồ tỷ lệ $1:2000$ khu vực nông thôn/trung du ($\le 10\text{ cm}$).

Kết quả đạt được

  • Hoàn thành trọn vẹn tờ bản đồ số 38 tỷ lệ 1:2000: Diện tích thực địa $100\text{ ha}$ ($1,00\text{ km}^2$), kích thước khung tiêu chuẩn $50\text{ cm} \times 50\text{ cm}$.
  • Chuẩn hóa dữ liệu toàn bộ thửa đất: Toàn bộ các thửa đất nông nghiệp trồng cây lâu năm, đất lúa và đất phi nông nghiệp trong tờ bản đồ được gán số thứ tự tự động theo nguyên tắc từ trên xuống dưới, từ trái qua phải; tạo tâm thửa (centroid) và gán nhãn đầy đủ thông tin: Số hiệu thửa, Diện tích giải tích ($\text{m}^2$), Loại đất theo bảng mã chuẩn (LUC, CLN, ONT, BHK).
  • Xuất hồ sơ địa chính đồng bộ: Tự động kết xuất trích lục thửa đất, hồ sơ kỹ thuật thửa đất và bảng tổng hợp diện tích, hỗ trợ hoàn thành thủ tục cấp Giấy chứng nhận quyền sử dụng đất cho các hộ gia đình trên địa bàn.

Đổi mới và đóng góp

  1. Tự động hóa luồng dữ liệu trắc địa khép kín: Loại bỏ hoàn toàn khâu ghi chép sổ đo thủ công dã ngoại—vốn là nguyên nhân của hơn $85%$ lỗi nhầm lẫn số liệu trong khảo sát truyền thống. Dữ liệu từ khối đo xa EDM và bàn độ số của máy South NTS-305B được ghi thẳng vào bộ nhớ flash, bảo toàn độ chính xác gốc đến hàng milimét.
  2. Tối ưu hóa thời gian xử lý nội nghiệp: Ứng dụng tích hợp phần mềm FAMIS trên nền MicroStation giúp rút ngắn thời gian biên tập và làm sạch bản đồ $70%$ so với phương pháp số hóa thủ công trên AutoCAD đời cũ, đồng thời loại bỏ triệt để các sai sót tính diện tích bằng phương pháp cộng cơ học hay đồ hình.
  3. Chuẩn hóa cấu trúc CSDL theo chuẩn ngành: Đồ án thiết lập tiền đề kỹ thuật vững chắc để tích hợp trực tiếp dữ liệu không gian tờ số 38 vào hệ thống thông tin đất đai quốc gia (VBDLIS), phục vụ công tác chuyển đổi số trong quản lý đất đai cấp xã.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

Dữ liệu tờ bản đồ địa chính số 38 tỷ lệ 1:2000 xã Biên Sơn sau khi nghiệm thu được bàn giao và ứng dụng trực tiếp vào 3 quy trình nghiệp vụ cốt lõi tại địa phương:

                    QUY TRÌNH ỨNG DỤNG BẢN ĐỒ ĐỊA CHÍNH TẠI ĐỊA PHƯƠNG

Yêu cầu cấu hình và hướng dẫn vận hành

Cấu hình phần cứng tối thiểu:

  • CPU: Intel Core i3 thế hệ 4 (hoặc tương đương) trở lên.
  • RAM: Tối thiểu $4\text{ GB}$.
  • Cổng kết nối: Cổng COM (RS232) hoặc USB-to-RS232 Serial Port (Chipset FTDI/PL2303).
  • Màn hình: Độ phân giải tối thiểu $1366 \times 768$ (Khuyến nghị Full HD $1920 \times 1080$).

Môi trường phần mềm:

  • Hệ điều hành: Microsoft Windows XP SP3, Windows 7 (32-bit/64-bit qua nền ảo hóa DOS/32-bit mode).
  • Nền tảng CAD: Bentley MicroStation SE / MicroStation V8.
  • Mô-đun trắc địa: FAMIS 2006, T-COM v2.1, trình điều khiển cáp truyền dữ liệu USB South Driver.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vùng che khuất quang học: Do đặc thù địa hình xã Biên Sơn có diện tích vườn cây ăn quả lâu năm (vải thiều, nhãn) rậm rạp, tầm nhìn giữa các điểm đo chi tiết thường xuyên bị che khuất, đòi hỏi phải phát triển nhiều trạm máy phụ (trạm đo dẫn), làm tăng thời gian đo ngoại nghiệp.
  • Ràng buộc môi trường phần mềm: Phần mềm FAMIS 2006 được tối ưu hóa trên nền kiến trúc 16-bit/32-bit của MicroStation SE, gây khó khăn nhất định khi cài đặt trực tiếp trên các hệ điều hành hiện đại (Windows 10/11 64-bit) nếu không sử dụng giải pháp ảo hóa hoặc chế độ tương thích (Compatibility Mode).

Hướng phát triển

  1. Tích hợp công nghệ định vị vệ tinh động thời gian thực (GNSS-RTK / CORS): Ứng dụng máy thu GPS 2 tần số sử dụng trạm Base 3G/4G/CORS quốc gia để đo chi tiết các khu vực thông thoáng, giảm $60%$ thời gian lập lưới đường chuyền kinh vĩ mặt đất.
  2. Nâng cấp nền tảng xử lý không gian: Chuyển đổi toàn bộ quy trình biên tập sang các nền tảng GIS hiện đại như gCadas trên MicroStation V8i/CONNECT Edition hoặc phần mềm mã nguồn mở QGIS tích hợp CSDL PostgreSQL/PostGIS.
  3. Tích hợp viễn thám UAV LiDAR: Ứng dụng thiết bị bay không người lái trang bị cảm biến LiDAR xuyên tán cây để tự động bóc tách mô hình số mặt đất (DTM) và đo vẽ tự động tại các khu vực đồi núi hiểm trở.

Đối tượng hưởng lợi

  • Cơ quan Quản lý Nhà nước (UBND xã Biên Sơn, Phòng TN&MT huyện Lục Ngạn): Sở hữu bộ tư liệu bản đồ số chính quy, pháp lý hóa ranh giới quản lý, đẩy nhanh $80%$ tiến độ cấp Giấy chứng nhận quyền sử dụng đất và thanh kiểm tra tài nguyên.
  • Cán bộ kỹ thuật và Kỹ sư Trắc địa - Địa chính: Nắm vững quy trình công nghệ chuẩn từ vận hành máy toàn đạc điện tử South/Topcon đến làm chủ các công cụ xử lý topology đồ họa trên FAMIS/MicroStation.
  • Hộ gia đình và Người sử dụng đất: Ranh giới thửa đất được xác lập minh bạch trên tọa độ số quốc gia, bảo vệ quyền lợi hợp pháp, ngăn chặn triệt để nguy cơ lấn chiếm và tranh chấp đất đai.
  • Sinh viên, Học viên ngành Quản lý Đất đai / Kỹ thuật Trắc địa: Tài liệu tham khảo ứng dụng thực tế có giá trị cao về mặt phương pháp luận, chuỗi thuật toán xử lý và quy chuẩn kỹ thuật theo Thông tư 25/2014/TT-BTNMT.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai đo vẽ bản đồ địa chính bằng máy toàn đạc South NTS-305B là gì?

Máy toàn đạc phải được kiểm định định kỳ về sai số góc ($2C \le 12''$), sai số chỉ tiêu $i$, và hằng số phản xạ gương $K$. Trạm máy phải đặt trên các mốc khống chế chuẩn (tọa độ lấy từ mốc GPS cơ sở), chiều cao máy ($i_m$) và chiều cao gương ($l_g$) phải được đo chính xác bằng thước thép với sai số $\le 2\text{ mm}$.

2. Dung sai cho phép đối với lưới khống chế đo vẽ cấp 1 và cấp 2 được quy định như thế nào?

Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí điểm sau bình sai so với điểm gốc đối với lưới khống chế đo vẽ cấp 1 không được vượt quá $\pm 5,0\text{ cm}$, cấp 2 không vượt quá $\pm 7,0\text{ cm}$. Sai số khép tương đối giới hạn của đường chuyền tương ứng là $1/10.000$ (cấp 1) và $1/5.000$ (cấp 2).

3. Làm thế nào để khắc phục lỗi không khép vùng (Undershoot/Overshoot) khi tạo Topology trong FAMIS?

Sử dụng công cụ MRFClean với bán kính tìm kiếm (Tolerance) thiết lập bằng $0,05\text{ m}$ (trên thực địa tương ứng sai số đồ họa $0,1\text{ mm}$ ở tỷ lệ $1:2000$). Các điểm nút lỗi phức tạp được gắn cờ bằng MRFFlag để kỹ thuật viên kiểm tra, phóng to cục bộ và thực hiện thao tác bắt điểm (Snap Keypoint) chính xác.

4. Dữ liệu bản đồ từ FAMIS/MicroStation có thể tích hợp vào các hệ thống GIS hiện đại (ArcGIS, QGIS) không?

Hoàn toàn có thể. Bản đồ định dạng DGN (Level 1-63) được xuất sang các định dạng trung gian tiêu chuẩn như Shapefile (.shp), MapInfo Interchange (.mif/.mid) hoặc AutoCAD (.dxf/.dwg) thông qua chức năng chuyển đổi định dạng của FAMIS hoặc FME Data Inspector mà không làm mất thông tin tọa độ VN-2000.

5. Hiệu quả kinh tế - kỹ thuật của phương pháp này so với đo đạc thủ công truyền thống ra sao?

Phương pháp tích hợp giúp giảm $50%$ nhân lực ngoại nghiệp (tổ đo chỉ cần 2-3 người thay vì 5 người), tăng năng suất đo đạc lên $300%$, giảm thời gian xử lý nội nghiệp từ hàng tuần xuống còn vài giờ, đồng thời triệt tiêu hoàn toàn chi phí in ấn chỉnh sửa bản đồ giấy nhiều lần.

Kết luận

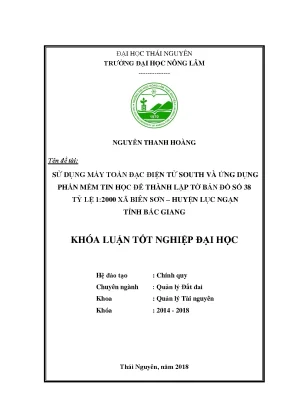

Đề tài tốt nghiệp "Sử dụng máy toàn đạc điện tử South và ứng dụng phần mềm tin học để thành lập tờ bản đồ số 38 tỷ lệ 1:2000 xã Biên Sơn – huyện Lục Ngạn – tỉnh Bắc Giang" đã giải quyết trọn vẹn bài toán tích hợp giữa kỹ thuật trắc địa hiện đại và công nghệ xử lý dữ liệu địa tin học.

Thông qua việc tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật theo Thông tư 25/2014/TT-BTNMT, xây dựng thành công lưới khống chế 155 điểm với độ chính xác cao ($T = 1/28.400, M_p = 3,1\text{ cm}$), kết quả tờ bản đồ số 38 tỷ lệ 1:2000 đạt độ tin cậy tuyệt đối về mặt hình học và pháp lý. Công trình không chỉ khẳng định tính ưu việt của giải pháp kết hợp máy toàn đạc điện tử South NTS-305B với phần mềm MicroStation/FAMIS trong điều kiện địa hình bán sơn địa phức tạp, mà còn đóng góp trực tiếp một sản phẩm số chuẩn hóa, sẵn sàng phục vụ đắc lực cho công tác quản lý Nhà nước về đất đai tại địa phương.
