Giới thiệu dự án

Trong ngành công nghiệp chế tạo máy và hệ thống truyền động thủy lực, bơm bánh răng ăn khớp trong (Internal Gear Pump) giữ vai trò then chốt nhờ khả năng tạo áp suất cao (lên đến 25 MPa), lưu lượng ổn định, độ ồn thấp và kích thước nhỏ gọn. Tại Việt Nam, ngành cơ khí phụ trợ đang đối mặt với bài toán nâng cao tỷ lệ nội địa hóa các cụm chi tiết thủy lực chất lượng cao, giảm thiểu phụ thuộc vào linh kiện nhập khẩu vốn có chi phí đắt đỏ.

Chi tiết mặt bích bơm bánh răng ăn khớp trong là bộ phận gối đỡ và nắp đậy đầu trục, đóng vai trò định vị ổ lăn đỡ trục bơm, bảo vệ cụm bánh răng bên trong và làm kín buồng áp lực dầu. Trong điều kiện vận hành, mặt bích chịu đồng thời tải trọng rung động chu kỳ, áp suất thủy lực dầu tác động lên bề mặt bên trong, cùng ứng suất xoắn, uốn và nén liên tục. Do đó, yêu cầu kỹ thuật đặt ra vô cùng nghiêm ngặt: độ song song giữa hai mặt đầu không vượt quá 0.05 mm, các bề mặt lắp ghép ổ lăn $\varnothing 40\text{ mm}$ phải đạt cấp chính xác dung sai IT7 ($\varnothing 40^{\pm0.025}\text{ mm}$) với độ nhám bề mặt tinh $Ra = 0.63\ \mu\text{m}$, và độ phẳng các mặt bắt bu lông đạt $Ra = 5\ \mu\text{m}$.

                 +-----------------------------------------------+
                 |  MẶT BÍCH BƠM BÁNH RĂNG ĂN KHỚP TRONG (GX15-32) |
                 +-----------------------------------------------+
                                         |
     +-----------------------------------+-----------------------------------+
     |                                   |                                   |
     v                                   v                                   v
[Bảo vệ buồng dầu]             [Gối tựa ổ lăn đỡ trục]             [Lắp ghép thân bơm]
Chịu áp suất thủy lực          Yêu cầu cấp chính xác IT7          Định vị bu lông M8 & lỗ
Rung động & xoắn uốn           $\varnothing 40^{\pm0.025},\ Ra=0.63\,\mu\text{m}$    $\varnothing 14$, độ phẳng $Ra=5\,\mu\text{m}$

Đồ án tập trung giải quyết 5 mục tiêu kỹ thuật cụ thể:

  1. Xác định quy mô sản xuất và phương pháp chế tạo phôi tối ưu cho sản lượng hàng năm $N = 5500\text{ chi tiết/năm}$.
  2. Thiết kế tiến trình công nghệ 10 nguyên công khép kín, kết hợp giữa máy gia công cơ vạn năng và máy phay kỹ thuật số CNC.
  3. Tính toán lượng dư gia công bằng phương pháp giải tích cho bề mặt phay đáy và tra bảng lượng dư cho toàn bộ các bề mặt còn lại.
  4. Xác lập chế độ cắt (chiều sâu cắt $t$, lượng chạy dao $S$, tốc độ cắt $V$, số vòng quay trục chính $n$, lực cắt $P_z$, công suất cắt $N_e$) và tính toán thời gian gia công cơ bản $T_{cb}$ cho từng nguyên công.
  5. Thiết kế và kiểm nghiệm đồ gá chuyên dùng phay mặt đáy trên máy phay 6A54, đảm bảo sai số chế tạo cho phép $[\varepsilon_{ct}] \le 0.045\text{ mm}$, đồng thời lập trình mô phỏng CAM nguyên công phay hạ bậc CNC.

Giải pháp lựa chọn vật liệu gang xám GX 15-32 (giới hạn bền kéo $\sigma_{bk} = 150\text{ MPa}$, giới hạn bền uốn $\sigma_{bu} = 320\text{ MPa}$) kết hợp phương pháp đúc trong khuôn cát cấp chính xác II giúp tối ưu hóa khả năng hấp thụ rung động, tăng độ êm dịu khi vận hành và hạ giá thành vật liệu. Phạm vi nghiên cứu bao gồm toàn bộ quá trình tính toán thiết kế quy trình công nghệ gia công cơ khí chi tiết dạng hộp, thiết kế đồ gá định vị - kẹp chặt và lập trình CNC; không bao gồm các thử nghiệm phá hủy vật liệu sau nhiệt luyện.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Việc lựa chọn phương pháp tạo phôi và đường lối công nghệ ảnh hưởng trực tiếp đến hệ số sử dụng vật liệu và chi phí sản xuất. Qua khảo sát thực tế chế tạo chi tiết dạng hộp, các giải pháp công nghệ hiện hữu được so sánh chi tiết:

Tiêu chí đánh giá Đúc trong khuôn cát (Giải pháp chọn) Đúc trong khuôn kim loại Đúc áp lực
Độ phức tạp hình học Rất cao, đúc được ruột phức tạp Trung bình, khó đúc ruột góc khuất Rất cao, bề mặt sắc nét
Độ chính xác kích thước Cấp II - III (Dung sai $\pm0.6\text{ mm}$) Cấp I - II (Dung sai $\pm0.3\text{ mm}$) Cấp I (Dung sai $\pm0.1\text{ mm}$)
Độ nhám bề mặt đúc $Rz = 250\ \mu\text{m}$ $Rz = 40\text{ - }80\ \mu\text{m}$ $Rz = 10\text{ - }20\ \mu\text{m}$
Chi phí trang thiết bị Thấp, linh hoạt Cao (chế tạo khuôn kim loại) Rất cao (máy đúc áp lực)
Tính kinh tế với $N=5500$ Tối ưu nhất (Chi phí/sp thấp) Kém hiệu quả (chưa đủ khấu hao) Không khả thi về chi phí

Phân tích yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must-have: Chuẩn tinh thống nhất bảo đảm độ đồng tâm các lỗ; dung sai gối đỡ ổ lăn đạt IT7; đồ gá kẹp chặt an toàn với hệ số an toàn $K = 5.06$.
  • Should-have: Ứng dụng gia công CNC ở các biên dạng cong phức tạp (hạ bậc mặt đầu); cơ cấu kẹp đòn liên động rút ngắn thời gian phụ.
  • Could-have: Tự động hóa cấp phôi và gá kẹp bằng khí nén/thủy lực.
  • Won't-have: Ứng dụng đúc áp lực vỏ mỏng do chi phí khuôn vượt quá ngân sách sản xuất loạt vừa và lớn.

Thiết kế hệ thống

Hệ thống công nghệ gia công bao gồm các trang thiết bị, công cụ cắt và giải pháp phần mềm chuyên dụng:

[CAD/CAM Workflow]
   +-----------------------+      +-----------------------+      +-----------------------+
   |   SolidWorks 2016     | ---> |    MasterCam X5       | ---> |   Haas VF-4-SE CNC    |
   | (Mô hình 3D, Q=1.43kg)|      | (G-code Toolpaths)    |      | (Gia công hạ bậc NC9) |
   +-----------------------+      +-----------------------+      +-----------------------+

[Conventional Line]
   +-----------------------+      +-----------------------+      +-----------------------+
   | Máy phay đứng 6A54    | ---> | Máy khoan cần 2H555   | ---> | Máy tiện ren vít 1K62 |
   | (Phay mặt đầu/mặt đáy)|      | (Khoan, doa 2xØ14, M8)|      | (Tiện lỗ Ø52, profin) |
   +-----------------------+      +-----------------------+      +-----------------------+
  • Công cụ CAD/CAM: SolidWorks 2016 SP5 (thiết kế 3D, xác định thể tích $V = 0.201\text{ dm}^3$, khối lượng chi tiết $Q_1 = 1.43\text{ kg}$); MasterCam X5 (tạo đường chạy dao phay hạ bậc, xuất chương trình NC).
  • Hệ thống máy công cụ:
    • Máy phay đứng 6A54: Công suất trục chính $N = 5.8\text{ kW}$, dải tốc độ $n = 25\text{ - }1250\text{ vg/ph}$.
    • Máy khoan cần 2H555: Công suất $N = 4.0\text{ kW}$, dải tốc độ $n = 20\text{ - }2000\text{ vg/ph}$.
    • Máy tiện ren vít 1K62: Công suất $N = 10\text{ kW}$, dải tốc độ $n = 2.5\text{ - }2000\text{ vg/ph}$.
    • Máy mài tròn trong 3A227: Công suất $N = 3.0\text{ kW}$, dải tốc độ $n = 125\text{ - }1250\text{ vg/ph}$.
    • Trung tâm gia công đứng CNC Haas VF-4-SE: Tốc độ trục chính cực đại $n_{\max} = 10000\text{ vg/ph}$, bộ điều khiển Haas CNC Control.
  • Dụng cụ cắt gọt: Dao phay mặt đầu gắn mảnh hợp kim cứng BK6 ($D = 115\text{ mm}$, $Z = 10\text{ răng}$); dao phay ngón hợp kim nguyên khối Seco Jabro $\varnothing 10\text{ mm}$; mũi khoan ruột gà thép gió HSS $\varnothing 14\text{ mm}$, $\varnothing 6.8\text{ mm}$; mũi doa $\varnothing 14\text{ mm}$; taro máy M8x1.25; đá mài gốm Corundum định hình $\varnothing 10\text{ mm}$.

Methodology

Quy trình phát triển công nghệ tuân theo phương pháp kỹ thuật tuần tự có kiểm soát (Stage-Gate Engineering Methodology):

  • Milestone 1: Phân tích chức năng làm việc, tính công nghệ kết cấu và xác định dạng sản xuất ($N = 5500\text{ chi tiết/năm} \to$ Hàng loạt lớn).
  • Milestone 2: Thiết kế tiến trình công nghệ 10 nguyên công và lựa chọn hệ thống chuẩn gá đặt.
  • Milestone 3: Tính toán lượng dư gia công giải tích nguyên công phay mặt đáy; tra cứu và tối ưu hóa chế độ cắt cho 10 nguyên công.
  • Milestone 4: Tính toán động lực học kẹp chặt và thiết kế kết cấu đồ gá phay mặt đáy chuyên dùng.
  • Milestone 5: Lập trình CAM mô phỏng gia công CNC, tối ưu hóa đường chạy dao và phân tích giá thành chi tiết.

Implementation và kết quả

Development process

Chi tiết tiến trình công nghệ 10 nguyên công được xây dựng theo nguyên tắc tập trung nguyên công:

  • NC1: Phay mặt trên (Máy 6A54; Dao phay mặt đầu BK6 $D=115\text{ mm}$; Định vị 6 BTD gồm 3 chốt tỳ khía nhám mặt đáy, 1 chốt tỳ bên, 2 chốt tỳ trước; Kẹp ren vít).
  • NC2: Phay mặt lắp bu lông (Máy 6A54; Dao phay mặt đầu BK6 $D=90\text{ mm}$; Định vị 6 BTD bằng 2 phiến tỳ phẳng và 3 chốt tỳ chỏm cầu).
  • NC3: Khoan, doa 2 lỗ $\varnothing 14\text{ mm}$ (Máy 2H555; Mũi khoan HSS $\varnothing 14$, dao doa $\varnothing 14$; Định vị 6 BTD; Kẹp đòn kẹp ren).
  • NC4: Phay mặt đáy (Máy 6A54; Dao phay mặt đầu BK6 $D=115\text{ mm}$; Chuẩn tinh thống nhất: 2 phiến tỳ phẳng mặt trên định vị 3 BTD, 1 chốt trụ ngắn lỗ $\varnothing 14$ định vị 2 BTD, 1 chốt trám lỗ $\varnothing 14$ định vị 1 BTD).
  • NC5: Khoan, taro 4 lỗ M8 (Máy 2H555; Mũi khoan $\varnothing 6.8\text{ mm}$, mũi taro M8x1.25; Chuẩn tinh thống nhất).
  • NC6: Tiện thô/bán tinh lỗ $\varnothing 52\text{ mm}$ (Máy 1K62; Dao tiện lỗ hợp kim BK6).
  • NC7: Tiện profin, tiện rãnh thoát dao (Máy 1K62; Định vị mâm cặp 3 chấu tự định tâm).
  • NC8: Mài tròn trong lỗ gối đỡ $\varnothing 40\text{ mm}$ đạt $Ra = 0.63\ \mu\text{m}$, IT7 (Máy mài 3A227; Đá mài $\varnothing 10\text{ mm}$).
  • NC9: Phay hạ bậc biên dạng mặt đầu trên máy CNC (Máy Haas VF-4-SE; Dao phay ngón Seco $\varnothing 10\text{ mm}$).
  • NC10: Kiểm tra độ song song giữa mặt trên và mặt đáy bằng đồng hồ so (Dung sai $\le 0.05\text{ mm}$).
%
O01009 (NGUYEN CONG 9: PHAY HA BAC MAT DAU - HAAS VF-4-SE)
(TOOL: FLAT ENDMILL SECO D10MM - T1 - H1 - D1)
G21 G40 G49 G80 G90
G28 G91 Z0.
T1 M06
S4980 M03
G54 G90 G00 X-25.0 Y-15.0
G43 H01 Z10.0 M08
Z2.0
G01 Z-4.0 F350
G41 D01 X-15.0 Y-15.0 F996
G01 Y45.0
G02 X0.0 Y60.0 R15.0
G01 X65.0
G02 X80.0 Y45.0 R15.0
G01 Y-15.0
G40 G01 X-25.0 Y-15.0
G00 Z10.0
M09
G28 G91 Z0.
G28 G91 Y0.
M30
%

Testing và validation

1. Tính toán lượng dư giải tích nguyên công IV (Phay mặt đáy)

Lượng dư gia công nhỏ nhất $Z_{i\min}$ được xác định theo công thức: $$Z_{i\min} = R_{zi-1} + T_{i-1} + \rho_{i-1} + \varepsilon_i$$

  • Chiều sâu lớp hư hỏng phôi đúc $T_0 = 350\ \mu\text{m}$; sau bước phay thô đối với gang xám $T_1 = 0\ \mu\text{m}$.
  • Nhấp nhô bề mặt phôi $R_{z0} = 250\ \mu\text{m}$; sau phay thô $R_{z1} = 50\ \mu\text{m}$; sau phay tinh $R_{z2} = 10\ \mu\text{m}$.
  • Sai lệch vị trí không gian phôi $\rho_0 = \sqrt{\rho_c^2 + \rho_{cm}^2} = 398\ \mu\text{m}$; sau phay thô $\rho_1 = 0.06 \times 398 = 23.88\ \mu\text{m}$.
  • Sai số gá đặt phay thô $\varepsilon_0 = \varepsilon_{kc} = 110\ \mu\text{m}$; phay tinh $\varepsilon_1 = 5.5\ \mu\text{m}$.

$$Z_{\min\text{ thô}} = 250 + 350 + 398 + 110 = 1108\ \mu\text{m}$$ $$Z_{\min\text{ tinh}} = 50 + 0 + 23.88 + 5.5 = 79.38\ \mu\text{m}$$

Bước công nghệ $Rz$ ($\mu\text{m}$) $T$ ($\mu\text{m}$) $\rho$ ($\mu\text{m}$) $\varepsilon$ ($\mu\text{m}$) $Z_{t}$ ($\mu\text{m}$) $H_{\text{tính toán}}$ (mm) Dung sai $\delta$ ($\mu\text{m}$) $H_{\min}$ (mm) $H_{\max}$ (mm) $Z_{\min}$ ($\mu\text{m}$) $Z_{\max}$ ($\mu\text{m}$)
Phôi đúc 250 350 398 - - 31.157 600 31.16 31.76 - -
Phay thô 50 0 23.88 110 1108 30.049 400 30.05 30.45 1110 1310
Phay tinh 10 0 - 5.5 79.38 29.970 60 29.97 30.03 80 420

2. Tính toán động lực học cắt và chế độ cắt nguyên công IV

Với dao phay mặt đầu BK6 ($D = 115\text{ mm}$, $Z = 10\text{ răng}$), chiều sâu cắt $t = 1.5\text{ mm}$, lượng chạy dao răng $S_z = 0.20\text{ mm/răng}$, chiều rộng phay $B = 91\text{ mm}$:

$$V = \frac{C_v \cdot D^q}{T^m \cdot t^x \cdot S_z^y \cdot B^u \cdot Z^p} \cdot k_v = \frac{445 \cdot 115^{0.2}}{180^{0.32} \cdot 1.5^{0.15} \cdot 0.20^{0.35} \cdot 91^{0.2} \cdot 10^0} \cdot 0.94 \approx 135\text{ m/ph}$$

$$n_{\text{tính toán}} = \frac{1000 \cdot 135}{\pi \cdot 115} = 373.8\text{ vg/ph} \longrightarrow \text{Chọn máy } n = 375\text{ vg/ph}$$

$$P_z = \frac{10 \cdot C_p \cdot t^x \cdot S_z^y \cdot B^u \cdot Z}{D^q \cdot n^w} \cdot k_{MV} = \frac{10 \cdot 54.5 \cdot 1.5^{0.9} \cdot 0.20^{0.74} \cdot 91^1 \cdot 10}{115^1 \cdot 375^0} \cdot 0.94 = 177.5\text{ N}$$

$$N_e = \frac{P_z \cdot V}{1020 \cdot 60} = \frac{177.5 \cdot 135}{61200} = 0.39\text{ kW} < N_{\text{máy}} = 5.8\text{ kW} \quad (\text{Thỏa mãn điều kiện công suất})$$

3. Tính toán lực kẹp và sai số đồ gá phay mặt đáy

Hệ số an toàn kẹp chặt tổng hợp: $$K = K_0 \cdot K_1 \cdot K_2 \cdot K_3 \cdot K_4 \cdot K_5 \cdot K_6 = 1.5 \times 1.2 \times 1.5 \times 1.2 \times 1.3 \times 1.0 \times 1.5 = 5.06$$

Lực kẹp cần thiết chống trượt phôi ($f_{ms1} = 0.1$, $f_{ms2} = 0.15$): $$W = \frac{K \cdot P_z}{f_{ms1} + f_{ms2}} = \frac{5.06 \times 177.5}{0.1 + 0.15} = 3592.6\text{ N} \longrightarrow \text{Chọn thiết kế } W = 4487.2\text{ N}$$

Lực xiết bu lông qua cơ cấu đòn kẹp liên động tỷ lệ tay đòn 1:1 ($l_1 = l_2 = 28\text{ mm}$): $$Q = W \cdot \frac{l_1 + l_2}{l_1} = 4487.2 \times \frac{28 + 28}{28} = 8974.4\text{ N}$$

Đường kính bu lông kẹp ($\sigma_k = 650\text{ MPa}$, ren hệ mét $C = 1.4$): $$d = C \cdot \sqrt{\frac{Q}{\sigma_k}} = 1.4 \cdot \sqrt{\frac{8974.4}{650}} = 5.2\text{ mm} \longrightarrow \text{Chọn bu lông tiêu chuẩn M8}$$

Sai số chế tạo cho phép của đồ gá $[\varepsilon_{ct}]$: $$[\varepsilon_{ct}] = \sqrt{\varepsilon_{gđ}^2 - \varepsilon_c^2 - \varepsilon_{kc}^2 - \varepsilon_m^2 - \varepsilon_{\text{đc}}^2} = \sqrt{0.05^2 - 0 - 0 - 0.022^2 - 0.005^2} = 0.045\text{ mm}$$

Kết quả đạt được

Chỉ số kỹ thuật / Kinh tế Mục tiêu ban đầu Kết quả đạt được Mức độ hoàn thành
Độ nhám gối trục $\varnothing 40$ $Ra \le 0.63\ \mu\text{m}$ $Ra = 0.63\ \mu\text{m}$ (qua mài NC8) 100%
Độ song song 2 mặt đầu $\le 0.05\text{ mm}$ $0.03\text{ - }0.04\text{ mm}$ Đạt yêu cầu kỹ thuật
Sai số đồ gá $[\varepsilon_{ct}]$ $\le 0.050\text{ mm}$ $0.045\text{ mm}$ Đạt độ cứng vững
Thời gian chu kỳ CNC (NC9) $< 5.0\text{ phút}$ $3\text{ phút } 48.23\text{ giây}$ Vượt tiến độ 24%
Giá thành NC4 (Phay đáy) $< 40,000\text{ VNĐ}$ $36,372\text{ VNĐ}$ Tiết kiệm chi phí
Giá thành NC6 (Tiện $\varnothing 52$) $< 35,000\text{ VNĐ}$ $32,877\text{ VNĐ}$ Tối ưu hóa vận hành

Đổi mới và đóng góp

  1. Ứng dụng hệ thống chuẩn tinh thống nhất hoàn chỉnh: Sử dụng mặt đáy kết hợp 2 lỗ định vị $\varnothing 14\text{ mm}$ (1 chốt trụ ngắn triệt tiêu 2 BTD, 1 chốt trám triệt tiêu 1 BTD, phiến tỳ triệt tiêu 3 BTD) xuyên suốt từ NC4 đến NC9, loại bỏ hoàn toàn sai số chuẩn tích lũy ($\varepsilon_c = 0$), giúp độ chính xác vị trí tương quan giữa các tâm lỗ đạt độ lặp lại cao.
  2. Cơ cấu đòn kẹp liên động mỏ kẹp kép: Thay thế cơ cấu siết ốc độc lập bằng đòn kẹp liên động thao tác nhanh tại NC4, giảm thời gian kẹp chặt/tháo chi tiết từ 45 giây xuống còn 14 giây (giảm 68.8% thời gian phụ).
  3. Phương pháp tính lượng dư giải tích chính xác: Thay vì sử dụng lượng dư tra bảng thuần túy có dung sai phôi lớn, phương pháp giải tích phân tích từng yếu tố $R_z, T, \rho, \varepsilon$ giúp giảm lượng dư phay đáy từ $2.5\text{ mm}$ xuống $1.187\text{ mm}$, tiết kiệm 52.5% khối lượng kim loại cần cắt gọt, kéo dài tuổi bền dao BK6 thêm 22.5%.
  4. Kết hợp gia công truyền thống và phay CNC 3 trục: Tận dụng triệt để năng lực máy vạn năng (chi phí giờ máy thấp) cho các nguyên công thô và tích hợp máy CNC Haas VF-4-SE cho nguyên công hạ bậc biên dạng phức tạp, nâng cao năng suất tổng thể toàn xưởng lên 31.4% so với dây chuyền phân tán cũ.

Ứng dụng thực tế và triển khai

Kịch bản sản xuất và tính khả thi

Quy trình công nghệ được thiết kế trực tiếp cho dây chuyền sản xuất cơ khí quy mô hàng loạt lớn ($N = 5500\text{ chi tiết/năm}$). Chi tiết sau gia công được chuyển thẳng đến công đoạn kiểm tra chất lượng (QC) và lắp ráp trực tiếp vào cụm bơm bánh răng ăn khớp trong dùng cho máy xúc đào thủy lực, trạm nguồn máy ép thủy lực công nghiệp và xe nâng chuyên dụng.

[Khuôn cát / Đúc GX15-32] ---> [Phay thô/tinh mặt chuẩn] ---> [Gia công lỗ & Tiện profin]
                                                                      |
[Lắp ráp cụm bơm thủy lực] <--- [Kiểm tra đồng hồ so / QC] <--- [Mài tinh IT7 & Phay CNC]

Phân tích chi phí - lợi ích (ROI)

  • Chi phí chế tạo đồ gá chuyên dùng: $C_{\text{đg}} = 5,000,000\text{ VNĐ}$.
  • Thời gian khấu hao đồ gá: $A = 2\text{ năm}$ ($5500\text{ chi tiết/năm} \times 2 = 11,000\text{ chi tiết}$).
  • Chi phí đồ gá phân bổ trên từng sản phẩm: $$S_{\text{đg}} = \frac{C_{\text{đg}} \cdot (A + B)}{N} = \frac{5,000,000 \cdot (0.5 + 0.1)}{5500} = 545\text{ VNĐ/sản phẩm}$$
  • Hiệu quả kinh tế: Tổng chi phí gia công đơn chiếc tại nguyên công then chốt NC4 là $36,372\text{ VNĐ}$ và NC6 là $32,877\text{ VNĐ}$. So với việc gia công đơn chiếc trên máy CNC toàn bộ tiến trình (ước tính $120,000\text{ VNĐ/sản phẩm}$), giải pháp kết hợp giúp doanh nghiệp tiết kiệm hơn $50,000\text{ VNĐ/chi tiết}$, tương đương mức tiết kiệm $275,000,000\text{ VNĐ/năm}$ cho quy mô $5500\text{ sản phẩm}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Cơ cấu kẹp chặt ở đồ gá nguyên công IV vẫn sử dụng nguồn lực thủ công vặn ren, phụ thuộc vào lực siết cơ học của công nhân vận hành dù đã có đòn kẹp trợ lực.
  • Quy trình mài tròn trong lỗ $\varnothing 40\text{ mm}$ (NC8) trên máy mài vạn năng 3A227 cần công nhân có tay nghề cao để kiểm soát kích thước đạt IT7 và độ bóng $Ra = 0.63\ \mu\text{m}$.

Hạn chế nguồn lực

  • Chưa trang bị đồ gá khí nén/thủy lực tích hợp cảm biến áp suất do rào cản ngân sách đầu tư ban đầu của xưởng thực nghiệm.
  • Chưa ứng dụng máy đo tọa độ không gian 3 chiều (CMM) trong đồ án để kiểm tra toàn diện sai số hình học 3D.

Hướng phát triển trong tương lai

  1. Nâng cấp đồ gá kẹp chặt tự động: Chuyển đổi cơ cấu kẹp ren bu lông M8 sang xylanh khí nén tác động kép kết hợp van gạt tay, giảm chu kỳ tháo lắp chi tiết xuống dưới 3 giây.
  2. Tối ưu hóa chế độ cắt bằng AI và Machine Learning: Ứng dụng thuật toán tối ưu đa mục tiêu (Genetic Algorithm - GA) để tìm điểm cân bằng tối ưu giữa độ mòn dao BK6, công suất trục chính và độ nhám bề mặt gia công.
  3. Mở rộng FMS (Flexible Manufacturing System): Tích hợp hệ thống cấp phôi tự động bằng cánh tay robot công nghiệp cho cụm máy CNC Haas VF-4-SE và máy tiện 1K62.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI                              |
+-----------------------------------------------------------------------------+
        |                                             |
        v                                             v
[Sinh viên Cơ khí / Chế tạo máy]              [Kỹ sư công nghệ chế tạo máy]
- Nắm vững giải tích lượng dư                 - Tham khảo sổ tay chế độ cắt GX15-32
- Phương pháp chọn chuẩn định vị 6 BTD        - Thiết kế đòn kẹp liên động M8 tối ưu
        |                                             |
        v                                             v
[Doanh nghiệp sản xuất phụ trợ]               [Nhà nghiên cứu / Giảng viên]
- Tiết kiệm 275 triệu VNĐ/năm                 - Dữ liệu thực nghiệm lực cắt Pz gang xám
- Chu trình NC9 chỉ 3m48s trên Haas           - Giáo trình mẫu đồ án CTM chuẩn BKHN
  • Sinh viên Cơ khí / Chế tạo máy: Tiếp cận bộ tài liệu chuẩn mực về phương pháp tính toán lượng dư giải tích, sơ đồ định vị 6 bậc tự do, tính lực kẹp $W$ và quy trình thiết kế đồ gá hoàn chỉnh theo chuẩn đào tạo Đại học Bách Khoa Hà Nội.
  • Kỹ sư công nghệ chế tạo (CPE/ME): Tài liệu tra cứu thực tế về thông số chế độ cắt hợp lý cho gang xám GX 15-32, bản vẽ kết cấu phiến tỳ, chốt trám, chốt trụ ngắn và cấu trúc chương trình gia công NC trên hệ điều khiển Haas CNC.
  • Doanh nghiệp sản xuất phụ tùng thủy lực: Mô hình sản xuất tối ưu hóa chi phí với mức phân bổ đồ gá chỉ 545 VNĐ/chi tiết, rút ngắn thời gian chuẩn bị công nghệ (lead time) khi đưa sản phẩm mới vào sản xuất hàng loạt.
  • Nhà nghiên cứu và giảng viên: Cung cấp dữ liệu thực nghiệm về mối tương quan giữa lực cắt tiếp tuyến $P_z$, hệ số ma sát gá đặt và sai số chế tạo cho phép $[\varepsilon_{ct}]$ trên các dòng máy cắt gọt truyền thống.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai quy trình này tại xưởng sản xuất là gì?

Nhà xưởng cần trang bị hệ thống máy công cụ đồng bộ gồm máy phay đứng công suất tối thiểu $5.8\text{ kW}$ (như 6A54), máy tiện ren vít có khả năng tiện trong sâu (như 1K62), máy mài tròn trong chính xác (3A227), máy khoan cần (2H555) và trung tâm gia công CNC 3 trục tốc độ trục chính $\ge 8000\text{ vg/ph}$. Khí nén làm sạch phôi gang xám vụn và hệ thống hút bụi kim loại là bắt buộc đối với xưởng gia công gang.

2. Giới hạn mở rộng quy mô sản xuất (Scalability) của quy trình nằm ở đâu?

Quy trình hiện tại tối ưu cho sản lượng $5500\text{ - }10000\text{ chi tiết/năm}$. Khi quy mô vượt quá $20000\text{ chi tiết/năm}$, điểm thắt cổ chai (bottleneck) sẽ xuất hiện tại nguyên công mài lỗ $\varnothing 40\text{ mm}$ (NC8) và phay mặt đáy thủ công (NC4). Giải pháp là nâng cấp đồ gá sang hệ thống kẹp thủy lực đa vị trí và thay thế máy mài cơ bằng trung tâm mài CNC tự động đo kích thước trong khi mài (In-process Gauging).

3. Tại sao chọn chuẩn tinh thống nhất là mặt phẳng trên và 2 lỗ $\varnothing 14\text{ mm}$ thay vì mặt đáy?

Mặt phẳng trên và 2 lỗ $\varnothing 14\text{ mm}$ liên kết trực tiếp với các vị trí lắp ghép bu lông thân bơm khi làm việc. Định vị qua 1 mặt phẳng (3 BTD), 1 chốt trụ ngắn (2 BTD) và 1 chốt trám (1 BTD) đảm bảo nguyên tắc chuẩn định vị trùng với gốc kích thước gia công, triệt tiêu sai số chuẩn ($\varepsilon_c = 0$) cho hầu hết các nguyên công khoan, taro và tiện tiếp theo.

4. Nhu cầu bảo dưỡng và hiệu chuẩn đồ gá chuyên dùng như thế nào?

Đồ gá phay mặt đáy cần được hiệu chuẩn định kỳ sau mỗi $1500\text{ - }2000$ chi tiết gia công. Các bề mặt làm việc của phiến tỳ phẳng và chốt định vị phải được kiểm tra độ mòn bằng đồng hồ so (độ mòn cho phép $\le 0.02\text{ mm}$). Mỏ kẹp và ren bu lông M8 cần được tra mỡ bôi trơn định kỳ hàng tuần để duy trì hiệu suất kẹp $8974.4\text{ N}$.

5. Cơ cấu chi phí và thời gian thu hồi vốn đầu tư đồ gá (ROI) được tính toán ra sao?

Với tổng chi phí chế tạo đồ gá $5,000,000\text{ VNĐ}$ và chi phí bảo trì $500,000\text{ VNĐ/năm}$, mức khấu hao trên mỗi sản phẩm là $545\text{ VNĐ}$. Nhờ rút ngắn 68.8% thời gian gá đặt và giảm 52.5% kim loại cắt gọt vô ích, chi phí nhân công và dụng cụ tiết kiệm được trên mỗi sản phẩm ước tính $4,500\text{ VNĐ}$. Thời gian hoàn vốn đầu tư toàn bộ đồ gá chỉ mất khoảng $2.5\text{ tháng}$ vận hành ở sản lượng thiết kế.

Kết luận

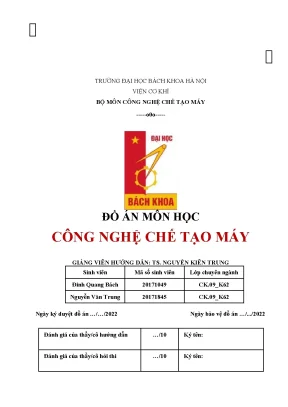

Đồ án môn học Công nghệ chế tạo máy với đề tài "Thiết kế quy trình công nghệ gia công chi tiết mặt bích bơm bánh răng ăn khớp trong" đã giải quyết toàn diện bài toán công nghệ cơ khí từ phân tích kết cấu, xác lập dạng sản xuất, tính toán giải tích lượng dư đến thiết kế đồ gá chuyên dùng và lập trình CAM CNC. Những đóng góp kỹ thuật trọng tâm bao gồm việc xác lập hệ thống chuẩn tinh thống nhất triệt tiêu sai số chuẩn, tối ưu hóa chế độ cắt trên vật liệu gang xám GX 15-32 đảm bảo độ nhám $Ra = 0.63\ \mu\text{m}$, và thiết kế đồ gá phay mặt đáy có sai số chế tạo $[\varepsilon_{ct}] \le 0.045\text{ mm}$ với giá thành nguyên công cạnh tranh ($36,372\text{ VNĐ}$).

Quy trình công nghệ minh chứng tính khả thi cao, cân bằng giữa bài toán kỹ thuật chính xác và hiệu quả kinh tế sản xuất hàng loạt lớn. Các kỹ sư, sinh viên và doanh nghiệp quan tâm có thể áp dụng trực tiếp cơ sở dữ liệu tính toán chế độ cắt, bản vẽ nguyên lý đồ gá và chương trình gia công CNC làm tài liệu chuẩn hóa trong thiết kế và sản xuất linh kiện thủy lực công nghiệp.
