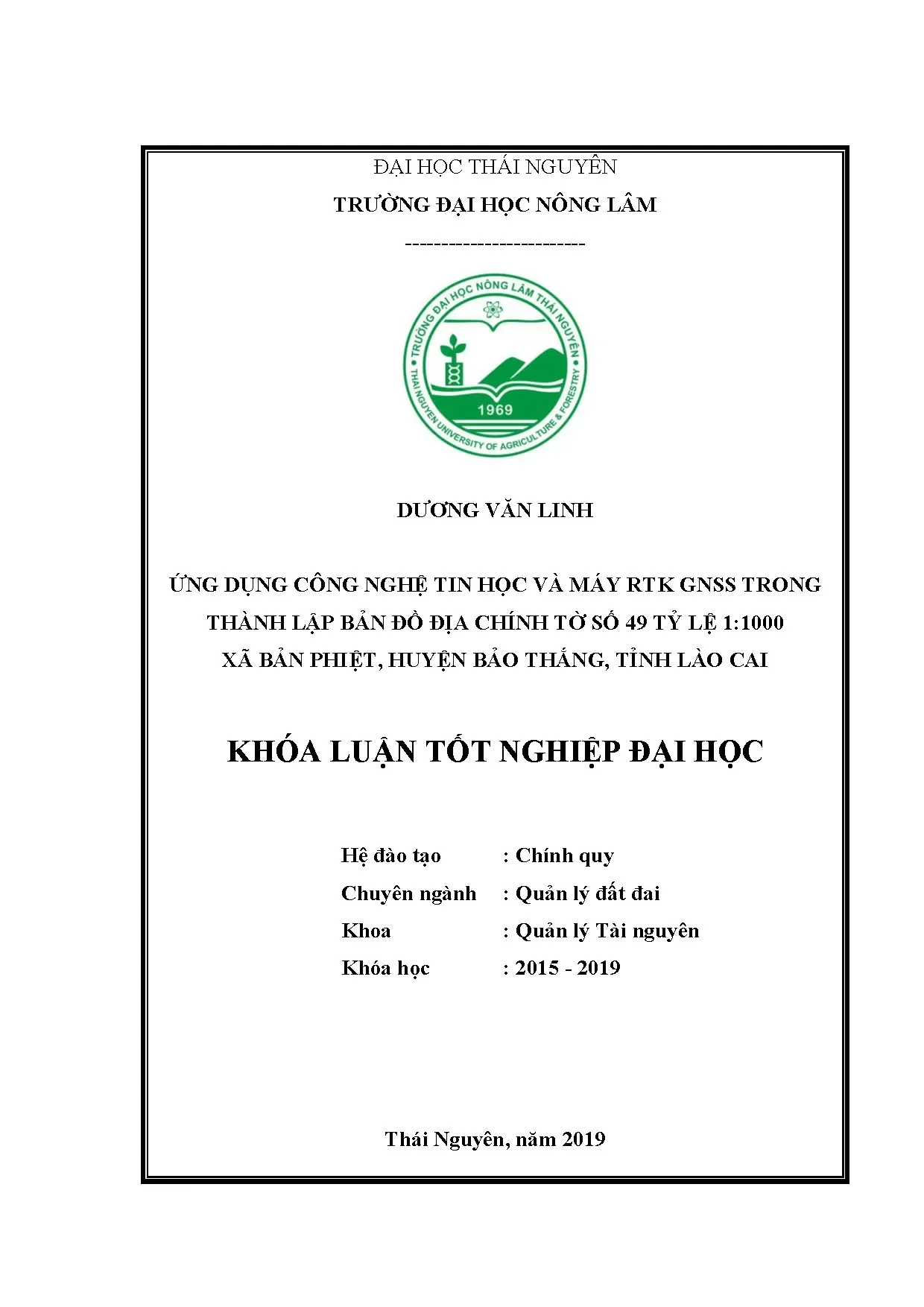

I. Tổng quan về ứng dụng công nghệ tin học và máy RTK GNSS thành lập bản đồ địa chính xã Bản Phiệt
Xã Bản Phiệt thuộc huyện Bảo Thắng, tỉnh Lào Cai là khu vực miền núi có địa hình phức tạp. Việc thành lập bản đồ địa chính đòi hỏi độ chính xác cao. Công nghệ tin học kết hợp máy RTK GNSS đã thay đổi hoàn toàn phương pháp đo đạc truyền thống. Phương pháp này cho phép xác định tọa độ điểm với sai số centimet. Thời gian thu thập dữ liệu giảm đáng kể so với phương pháp thủ công. Hệ thống RTK GNSS hoạt động dựa trên nguyên lý định vị vệ tinh thời gian thực. Máy thu tín hiệu từ nhiều vệ tinh cùng lúc. Dữ liệu được xử lý ngay trên hiện trường. Kết quả đo được truyền về phần mềm biên tập. Quy trình khép kín đảm bảo tính thống nhất và chính xác. Bài viết phân tích toàn bộ quy trình ứng dụng công nghệ này tại tờ bản đồ số 49, tỷ lệ 1:1000 của xã Bản Phiệt.
1.1. Giới thiệu khu vực nghiên cứu xã Bản Phiệt
Xã Bản Phiệt nằm ở phía tây huyện Bảo Thắng, tỉnh Lào Cai. Diện tích tự nhiên của xã bao gồm đất nông nghiệp, đất rừng và đất ở. Dân số tập trung chủ yếu ở vùng thung lũng. Địa hình đồi núi tạo nhiều thách thức cho công tác đo đạc. Bản đồ địa chính phục vụ quản lý đất đai, cấp giấy chứng nhận quyền sử dụng đất. Tờ bản đồ số 49 tỷ lệ 1:1000 là một phần trong hệ thống bản đồ địa chính toàn xã. Việc xây dựng bản đồ chính xác giúp chính quyền địa phương quản lý tài nguyên đất hiệu quả hơn.
1.2. Vai trò của công nghệ RTK GNSS trong đo đạc hiện đại
Công nghệ RTK GNSS đánh dấu bước tiến vượt bậc trong lĩnh vực đo đạc địa chính. Hệ thống sử dụng hai máy thu: một trạm gốc đặt tại điểm có tọa độ biết trước và một máy di động đo tại các điểm cần xác định. Dữ liệu hiệu chỉnh được truyền theo thời gian thực qua sóng radio. Sai số vị trí giảm xuống mức 1-2 centimet. Công nghệ này đặc biệt hiệu quả ở vùng núi như Bản Phiệt. Thời gian đo mỗi điểm chỉ mất vài giây. Năng suất lao động tăng gấp nhiều lần so với phương pháp đo bằng máy toàn đạc điện tử truyền thống.
II. Phân tích hiện trạng và thách thức đo đạc bản đồ địa chính xã Bản Phiệt
Công tác đo đạc bản đồ địa chính xã Bản Phiệt đối mặt nhiều thách thức. Địa hình đồi núi hiểm trở gây khó khăn cho việc tiếp cận các điểm đo. Hệ thống mốc tọa độ quốc gia cách xa khu vực đo. Tín hiệu vệ tinh bị che khuất bởi tán rừng và sườn đồi. Phương pháp đo đạc truyền thống tốn nhiều thời gian và nhân lực. Sai số tích lũy lớn khi đo liên tục trên quãng đường dài. Bản đồ cũ có nhiều sai lệch do kỹ thuật lạc hậu. Việc cập nhật biến động đất đai gặp khó khăn. Công tác kiểm tra chất lượng mất nhiều công đoạn. Nhận thức của người dân về đo đạc còn hạn chế. Hợp tác trong việc xác định ranh giới thửa đất chưa cao. Những vấn đề này đòi hỏi giải pháp công nghệ phù hợp hơn.
2.1. Hạn chế của phương pháp đo đạc truyền thống
Phương pháp đo đạc truyền thống sử dụng máy toàn đạc điện tử và thước đo dây. Cán bộ phải tiếp cận trực tiếp từng điểm đo. Ở vùng đồi núi, việc di chuyển giữa các điểm rất mất thời gian. Sai số đo góc và đo khoảng cách tích lũy qua nhiều trạm đo. Xử lý số liệu thực hiện thủ công dễ xảy ra nhầm lẫn. Thời gian hoàn thành một tờ bản đồ kéo dài nhiều tuần. Chi phí nhân công và thiết bị cao. Việc kiểm tra phát hiện sai sót khó khăn. Phương pháp này không còn đáp ứng yêu cầu về tiến độ và chất lượng trong bối cảnh đô thị hóa nhanh.
2.2. Thực trạng hạ tầng đo đạc và tài liệu sẵn có tại Bản Phiệt
Hạ tầng đo đạc tại xã Bản Phiệt còn nhiều thiếu thốn. Hệ thống mốc tọa độ cấp III phân bố không đều. Nhiều mốc bị hư hỏng do tác động tự nhiên và con người. Tài liệu bản đồ hiện có được lập từ những năm trước, độ chính xác thấp. Dữ liệu số chưa được xây dựng đầy đủ. Hồ sơ quản lý đất đai còn nhiều bất cập. Việc liên kết hệ tọa độ địa phương với hệ tọa độ quốc gia gặp khó khăn. Cần đầu tư xây dựng thêm điểm khống chế để phục vụ đo đạc tỷ lệ lớn. Công tác chuẩn bị tài liệu nền tảng tốn nhiều thời gian và kinh phí.
III. Phương pháp ứng dụng công nghệ RTK GNSS và phần mềm tin học trong thành lập bản đồ
Quy trình ứng dụng công nghệ RTK GNSS tại Bản Phiệt tuân thủ nghiêm ngặt Thông tư 25 của Bộ Tài nguyên Môi trường. Bước đầu tiên là xây dựng thiết kế kỹ thuật và dự toán công trình. Tiếp theo, cán bộ chuẩn bị thư mục lưu trữ và các tệp chuẩn cho bản đồ. Công tác ngoại nghiệp sử dụng máy RTK GNSS xác định ranh giới thửa đất. Máy đo tọa độ điểm với sai số cho phép theo quy định. Dữ liệu đo được lưu tự động vào bộ nhớ máy. Phần mềm gCadas và MicroStation V8i xử lý và biên tập số liệu. Vietmap Xm hỗ trợ hiệu chỉnh và chuyển đổi tọa độ. Quy trình biên tập bao gồm gán nhãn thửa đất, phân loại đất và chủ sử dụng. Kiểm tra chất lượng được thực hiện nhiều lần trước khi nghiệm thu.
3.1. Quy trình đo đạc ngoại nghiệp bằng máy RTK GNSS
Trước khi đo, cán bộ lắp đặt trạm gốc RTK tại điểm mốc có tọa độ chính xác. Thiết lập thông số tần số và hệ tọa độ trên máy thu. Máy di động kết nối với trạm gốc qua sóng radio. Người dẫn đạc phối hợp cùng người đo xác định ranh giới thửa đất. Tại mỗi điểm ranh giới, máy đo tự động ghi nhận tọa độ. Thời gian đo mỗi điểm từ 3 đến 10 giây tùy điều kiện tín hiệu. Dữ liệu được lưu dưới dạng file đo với mã hiệu riêng. Cán bộ kiểm tra ngay trên hiện trường bằng cách đo lặp một số điểm. Sai số đo lặp không vượt quá quy định cho phép.
3.2. Ứng dụng phần mềm tin học trong biên tập bản đồ địa chính
Phần mềm gCadas đóng vai trò chính trong biên tập bản đồ địa chính. Dữ liệu từ máy RTK được import vào gCadas dưới dạng tọa độ điểm. Phần mềm tự động nối điểm tạo đường ranh giới thửa đất. Cán bộ biên tập gán nhãn cho từng thửa đất gồm loại đất, chủ sử dụng, diện tích. MicroStation V8i xử lý đồ họa và tạo khung bản đồ. Hệ thống tỷ lệ được thiết lập chính xác theo quy chuẩn. Vietmap Xm hỗ trợ chuyển đổi từ hệ tọa độ WGS-84 sang VN-2000. Quy trình phân mảnh bản đồ đảm bảo tính liên tục giữa các tờ liền kề. Hồ sơ hoàn thiện bao gồm bản đồ số và báo cáo thuyết minh.
IV. Kết quả đạt được và khả năng ứng dụng thực tế tại xã Bản Phiệt
Kết quả triển khai cho thấy hiệu quả vượt trội của công nghệ RTK GNSS. Tờ bản đồ số 49 tỷ lệ 1:1000 được hoàn thành đúng tiến độ. Độ chính xác vị trí điểm trên ranh giới thửa đất đạt tiêu chuẩn quy định. Sai số vị trí không vượt quá 15 centimet theo quy chuẩn bản đồ tỷ lệ 1:1000. Thời gian đo đạc giảm khoảng 60% so với phương pháp truyền thống. Chi phí nhân công giảm đáng kể. Dữ liệu số dễ dàng cập nhật và quản lý. Bản đồ phục vụ hiệu quả công tác cấp giấy chứng nhận quyền sử dụng đất. Chính quyền địa phương có công cụ quản lý đất đai hiện đại. Mô hình này có thể nhân rộng cho các xã khác trong huyện Bảo Thắng.
4.1. Đánh giá độ chính xác và hiệu quả kinh tế kỹ thuật
Kiểm tra độ chính xác được thực hiện bằng cách đo lặp ngẫu nhiên các điểm trên bản đồ. Kết quả cho thấy sai số vị trí trung bình đạt 5-8 centimet, nhỏ hơn giới hạn cho phép 15 centimet. Sai số tương hỗ giữa hai điểm liền kề đạt dưới 10 centimet. Năng suất đo đạc đạt 80-120 điểm mỗi ngày công. So với phương pháp truyền thống đạt 30-40 điểm, hiệu suất tăng gấp ba lần. Tổng chi phí giảm khoảng 40% nhờ tiết kiệm nhân công và thời gian. Đầu tư ban đầu cho thiết bị RTK nhanh chóng được thu hồi qua các dự án tiếp theo.
4.2. Khả năng nhân rộng mô hình và khuyến nghị
Mô hình ứng dụng công nghệ RTK GNSS tại Bản Phiệt có khả năng nhân rộng cao. Các xã miền núi khác trong tỉnh Lào Cai có điều kiện địa hình tương tự đều áp dụng được. Cần đầu tư thêm thiết bị RTK cho các huyện vùng cao. Đào tạo cán bộ đo đạc địa phương thành thạo công nghệ mới là nhiệm vụ cấp bách. Nên xây dựng mạng lưới mốc tọa độ dày hơn ở vùng đồi núi. Ứng dụng thêm công nghệ UAV chụp ảnh hàng không kết hợp RTK sẽ nâng cao chất lượng bản đồ. Việc số hóa hồ sơ địa chính cần được triển khai đồng bộ với đo đạc bản đồ mới.
