Giới thiệu dự án

Công tác quản lý nhà nước về đất đai tại các đô thị đang đối mặt với áp lực lớn từ tốc độ đô thị hóa nhanh và các biến động phức tạp về quyền sử dụng đất. Tại phường Quang Trung, thành phố Thái Nguyên, tổng diện tích tự nhiên là $201{,}24\text{ ha}$ với mật độ dân số lên tới $11.127\text{ người/km}^2$ (cao gấp 7,41 lần mức bình quân toàn thành phố). Quỹ đất phi nông nghiệp chiếm $149{,}35\text{ ha}$ ($74{,}21%$), trong đó đất ở đô thị chiếm $65{,}66\text{ ha}$ và đất phát triển hạ tầng là $60{,}83\text{ ha}$. Quá trình chuyển nhượng, chia tách, xây dựng công trình diễn ra liên tục khiến ranh giới thực địa có nhiều xáo trộn.

Thực trạng hồ sơ địa chính cũ tại địa phương bộc lộ nhiều điểm nghẽn nghiêm trọng:

  • Hệ thống bản đồ giải thửa đo vẽ từ năm 1993 và bản đồ địa chính số hóa năm 1996 (chỉnh lý cục bộ năm 2006) có độ chính xác hình học thấp, sai lệch tọa độ so với hiện trạng.
  • Tài liệu giấy bị rách nát, thất thoát, biến động không được cập nhật đồng bộ vào sổ bộ địa chính.
  • Chưa chuyển đổi hoàn chỉnh và chuẩn hóa dữ liệu sang Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000 theo quy định của Bộ Tài nguyên và Môi trường.
       [Hồ sơ địa chính 1996 cũ]

Mục tiêu cụ thể của dự án:

  1. Xây dựng và bình sai lưới khống chế đo vẽ gồm 86 điểm (30 điểm cấp 1, 56 điểm cấp 2) phát triển từ 04 điểm địa chính cơ sở chuẩn.
  2. Ứng dụng thiết bị toàn đạc điện tử Leica TCR 407s Power và máy định vị vệ tinh Huace GPS X20 để đo vẽ chi tiết hiện trạng tờ bản đồ địa chính số 17 tỷ lệ 1/500.
  3. Ứng dụng giải pháp phần mềm chuyên ngành MicroStation SE/V8 và FAMIS 2011 để tự động hóa xử lý trị đo, tạo vùng topology, gán thuộc tính, biên tập bản đồ địa chính số.
  4. Đảm bảo sai số trung phương đo góc $m_\beta \le 5''$, sai số khép tương đối đường chuyền $f_s / \Sigma s \le 1/25.000$, sai số vị trí điểm góc thửa $\le 0{,}05\text{ m}$ trên thực địa.

Dự án triển khai trên phạm vi tờ bản đồ số 17 tại phường Quang Trung, TP. Thái Nguyên trong giai đoạn từ 11/08/2015 đến 30/11/2015.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quản lý đo đạc địa chính truyền thống tồn tại các hạn chế kỹ thuật lớn khi triển khai ở khu dân cư mật độ cao:

Tiêu chí so sánh Đo vẽ thủ công (Bàn đạc/Kinh vĩ quang cơ) Đo vẽ ảnh hàng không kết hợp dã ngoại Giải pháp tích hợp: GPS + Toàn đạc điện tử + FAMIS
Độ chính xác mặt phẳng Thấp ($\pm 0{,}2\text{ m} - \pm 0{,}5\text{ m}$), dễ tích lũy sai số đọc Trung bình ($\pm 0{,}1\text{ m} - \pm 0{,}2\text{ m}$), phụ thuộc độ phân giải ảnh Cao ($\le \pm 0{,}05\text{ m}$ ngoài thực địa, $\le 0{,}1\text{ mm}$ trên bản đồ)
Tốc độ đo ngoại nghiệp $20 - 30\text{ điểm/ngày}$, phụ thuộc ghi sổ giấy Nhanh ở diện tích rộng, chậm ở khâu điều tra hiện trạng đô thị $250 - 400\text{ điểm/ngày}$, lưu tự động vào bộ nhớ điện tử
Tính toàn vẹn dữ liệu Dễ nhầm lẫn khi ghi chép thủ công, khó kiểm tra sai số Cần nắn chỉnh hình học phức tạp, dễ che khuất tán cây Dữ liệu số nguyên gốc (Raw Data), kiểm soát sai số tức thời
Khả năng tích hợp GIS Phải qua bước số hóa quét can (Raster to Vector) Cần bình đồ ảnh trực giao (Orthophoto) Trực tiếp xuất topology vector DGN, tương thích chuẩn CSDL đất đai

Yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have: Đáp ứng Thông tư 25/2014/TT-BTNMT; Hệ quy chiếu VN-2000 (kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$); Topology thửa đất khép kín, không trùng đè/hở cạnh.
  • Should have: Tự động hóa đánh số thửa, tính diện tích giải tích, xuất hồ sơ kỹ thuật thửa đất.
  • Could have: Liên kết 2 chiều với hệ quản trị cơ sở dữ liệu hồ sơ địa chính CADDB.
  • Won't have: Mô hình hóa 3D công trình và quét laser mặt đất (TLS) trong giai đoạn này.

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu địa chính số được thiết kế thành chuỗi liên hoàn từ ngoại nghiệp đến CSDL:

Cấu hình công nghệ và thông số chuẩn:

  • Hệ quy chiếu toán học: VN-2000, Ellipsoid WGS84 ($a = 6.378.137{,}0\text{ m}$, $\alpha = 1/298{,}25723563$), kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài $k_0 = 0{,}9999$.
  • Thiết bị đo: Máy toàn đạc điện tử Leica TCR 407s Power (độ chính xác đo góc $7''$, đo cạnh $2\text{ mm} + 2\text{ ppm}$); Máy thu vệ tinh Huace GPS X20.
  • Môi trường phần mềm: MicroStation SE/V8 (nền đồ họa vector CAD), FAMIS 2011 (Field Work and Cadastral Mapping Integrated Software), Leica FlexOffice v1.1.

Cấu trúc bản ghi cơ sở dữ liệu thuộc tính thửa đất:

CREATE TABLE Cadastral_Parcel_17 (
    parcel_id INT PRIMARY KEY AUTO_INCREMENT,
    sheet_number INT NOT NULL DEFAULT 17,
    parcel_number INT NOT NULL,
    land_area DECIMAL(10, 2) NOT NULL,
    land_use_category VARCHAR(10) NOT NULL, -- ODT, CLN, HNK, DGT, v.v.
    owner_name VARCHAR(255) NOT NULL,
    legal_status VARCHAR(100),
    boundary_geometry GEOMETRY NOT NULL
);

Methodology

Dự án áp dụng phương pháp luận kết hợp chuẩn hóa:

  1. Ngoại nghiệp: Phương pháp tọa độ cực đo chi tiết góc bằng, góc đứng, khoảng cách nghiêng; phương pháp định vị GPS tương đối tĩnh xây dựng lưới khống chế.
  2. Nội nghiệp: Phương pháp giải tích số bình sai lưới, thuật toán dọn dẹp hình học topology trong môi trường CAD/GIS.
  3. Tiến độ triển khai:
    • Tuần 1 - 3: Khảo sát thực địa, thu thập tài liệu, kiểm nghiệm thiết bị, thiết kế và chôn mốc khống chế.
    • Tuần 4 - 7: Đo nối lưới GPS, bình sai tọa độ, triển khai đo chi tiết dã ngoại tờ bản đồ số 17.
    • Tuần 8 - 12: Trút số liệu, xử lý mã đo trên FAMIS, sửa lỗi topology, gán thông tin quy chủ thửa đất.
    • Tuần 13 - 16: Biên tập hoàn thiện khung bản đồ, kiểm tra sai số thực địa, nghiệm thu kỹ thuật.

Implementation và kết quả

Development process

Quá trình thu thập và xử lý số liệu ngoại nghiệp sử dụng các công thức giải tích tọa độ không gian:

  • Thuật toán chuyển đổi cạnh nghiêng $D$ sang cạnh bằng $S$: $$S = D \cdot \cos(v) \quad \text{hoặc} \quad S = D \cdot \sin(z)$$
  • Tính số gia tọa độ và tọa độ mặt phẳng $(\Delta X, \Delta Y)$: $$\Delta X_{A-P} = S_{A-P} \cdot \cos(\alpha_{A-P})$$ $$\Delta Y_{A-P} = S_{A-P} \cdot \sin(\alpha_{A-P})$$ $$X_P = X_A + \Delta X_{A-P}, \quad Y_P = Y_A + \Delta Y_{A-P}$$
  • Độ cao lượng giác điểm chi tiết $H_P$: $$H_P = H_A + S_{A-P} \cdot \cot(z) + i_m - l_g$$ (Trong đó: $i_m$ là chiều cao máy toàn đạc; $l_g$ là chiều cao gương phản xạ; $z$ là góc thiên đỉnh).

Đoạn mã xử lý chuẩn hóa tệp dữ liệu trị đo từ định dạng thô (Raw ASCII) sang cấu trúc phân tích của FAMIS:

import math

def parse_polar_to_cartesian(station_x, station_y, station_h, inst_h, prism_h, hz_angle_deg, zen_angle_deg, slope_dist):
    # Chuyển đổi độ sang radian
    rad_hz = math.radians(hz_angle_deg)
    rad_zen = math.radians(zen_angle_deg)

    # Tính khoảng cách ngang và chênh cao
    horiz_dist = slope_dist * math.sin(rad_zen)
    delta_x = horiz_dist * math.cos(rad_hz)
    delta_y = horiz_dist * math.sin(rad_hz)
    delta_h = (horiz_dist / math.tan(rad_zen)) + inst_h - prism_h

    # Tọa độ điểm chi tiết
    target_x = station_x + delta_x
    target_y = station_y + delta_y
    target_h = station_h + delta_h

    return round(target_x, 4), round(target_y, 4), round(target_h, 4)

# Ví dụ tính toán trạm máy TN17
st_x, st_y, st_h = 2390124.512, 480215.143, 25.430
pt_x, pt_y, pt_h = parse_polar_to_cartesian(st_x, st_y, st_h, 1.45, 1.50, 45.2350, 88.5410, 35.62)
print(f"Toạ độ điểm chi tiết: X={pt_x}, Y={pt_y}, H={pt_h}")

Phân lớp dữ liệu (Level structure) trong MicroStation được quản lý nghiêm ngặt theo quy định ngành:

  • Level 1: Ranh giới thửa đất, ranh giới nhà cố định.
  • Level 2: Nhãn thửa đất (Số thứ tự thửa, diện tích, mã loại đất).
  • Level 10 - 15: Tim đường, chỉ giới giao thông, mương máng thủy lợi.
  • Level 20 - 25: Khung bản đồ, tọa độ mắt lưới kilômét, ghi chú địa danh.
       [Lỗi hở cạnh / Bắt điểm lệch]
    [Tự động đóng nút ranh giới thửa]
 [Tạo vùng Polygon hoàn chỉnh -> Gán nhãn]

Testing và validation

Công tác kiểm tra chất lượng tuân thủ quy chuẩn của Bộ Tài nguyên và Môi trường:

  • Chỉ tiêu lưới đường chuyền:
    • Góc ngoặt đường chuyền: $\ge 30^\circ$ (đạt yêu cầu).
    • Chiều dài cạnh trung bình: $200\text{ m} - 500\text{ m}$ (đạt yêu cầu).
    • Sai số khép góc thực tế: $f_\beta = 8'' \le 5''\sqrt{n} = 15''$ (với $n = 9$).
    • Sai số khép tương đối mặt phẳng: $f_s / \Sigma s = 1/28.400$ (vượt tiêu chuẩn quy phạm $1/25.000$).
  • Kiểm tra đo vẽ chi tiết:
    • Đo kiểm tra xác suất $15%$ tổng số điểm góc thửa bằng thước thép và toàn đạc độc lập.
    • $100%$ sai lệch vị trí điểm ranh giới $\le 0{,}05\text{ m}$ (mức cho phép của bản đồ tỷ lệ 1/500 là $0{,}1\text{ mm}$ trên giấy, tương đương $0{,}05\text{ m}$ ngoài thực địa).

Kết quả đạt được

  • Biên tập thành công toàn bộ tờ bản đồ địa chính số 17 tỷ lệ 1/500 phường Quang Trung ở cả 2 định dạng: bản đồ số vector (.DGN) và bản đồ in trên giấy khổ A0 chuẩn.
  • Xử lý 100% các trường hợp tranh chấp ranh giới biểu kiến, đóng vùng topology hoàn chỉnh không còn lỗi hở cạnh hay đè thửa.
  • Tạo lập dữ liệu phục vụ cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và chỉnh lý biến động đồng bộ trên hệ thống hồ sơ địa chính.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình khép kín: Loại bỏ hoàn toàn phương pháp vẽ tay thủ công và nắn ảnh bán thủ công, thiết lập chuỗi thu thập - xử lý tự động từ trạm đo điện tử tới file số vector.
  2. Nâng cao hiệu suất xử lý: Giảm $65%$ thời gian hoàn thành nội nghiệp so với đo vẽ truyền thống, tăng tốc độ xử lý dã ngoại lên $300%$.
  3. Độ chính xác hình học vượt trội: Loại trừ triệt để sai số tích lũy do co giãn giấy của bản đồ địa chính cũ đo vẽ từ năm 1996; đảm bảo độ chính xác giải tích tới từng centimet thực địa.
  4. Đóng góp thực tiễn cho địa phương: Cung cấp CSDL chuẩn VN-2000 phục vụ kịp thời công tác quy hoạch, bồi thường giải phóng mặt bằng các dự án giao thông trọng điểm qua địa bàn phường.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  • Cấp mới và cấp đổi GCNQSDĐ: Cung cấp trích lục bản đồ địa chính chính xác phục vụ hồ sơ pháp lý cho người dân phường Quang Trung.
  • Giải quyết khiếu nại, tranh chấp ranh giới: Tọa độ mốc giới số hóa có giá trị pháp lý tuyệt đối để định vị lại góc ranh đất tại thực địa bằng máy toàn đạc điện tử.
  • Quản lý quy hoạch hạ tầng: Làm nền địa chính chính xác phục vụ mở rộng tuyến đường Lương Ngọc Quyến, đường sắt Hà Nội - Thái Nguyên và hệ thống thoát nước suối Mỏ Bạch.

Yêu cầu cấu hình triển khai

  • Phần cứng: Máy toàn đạc điện tử (Leica, Topcon hoặc Sokkia), máy GPS một/hai tần số, máy tính trạm xử lý (CPU 4 nhân, RAM 8GB, SSD 256GB).
  • Phần mềm: MicroStation V8i / SE, FAMIS 2011, driver cáp trút số liệu chuyên dụng RS-232/USB.
  • Lộ trình nhân rộng: Mở rộng áp dụng cho toàn bộ 44 tờ bản đồ còn lại của phường Quang Trung và liên thông CSDL đất đai cấp thành phố trên nền tảng VBDLIS.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Tín hiệu định vị GPS bị suy giảm tại các ngõ hẹp có mật độ nhà cao tầng và mái che tôn dày đặc (chỉ số PDOP đôi khi vượt ngưỡng $4{,}0$), đòi hỏi phải tăng mật độ trạm đường chuyền kinh vĩ dẫn phụ.
    • Nền tảng FAMIS 2011 chạy trên môi trường MicroStation 32-bit cũ, cần nâng cấp để tương thích tốt hơn với các hệ điều hành hiện đại (Windows 10/11 64-bit).
  • Hướng phát triển tiếp theo:
    • Ứng dụng công nghệ đo động thời gian thực GNSS RTK kết hợp trạm CORS quốc gia để đo chi tiết thay thế đường chuyền kinh vĩ.
    • Tích hợp công nghệ bay chụp bằng thiết bị bay không người lái (UAV) kết hợp cảm biến LiDAR để thành lập bản đồ địa chính 3D cho các khu đô thị phức hợp.
    • Chuyển đổi dữ liệu không gian sang hệ quản trị cơ sở dữ liệu không gian mã nguồn mở PostgreSQL / PostGIS phục vụ xây dựng Smart City.

Đối tượng hưởng lợi

  • Sinh viên & Nghiên cứu sinh: Nắm vững tài liệu mẫu về quy trình công nghệ đo đạc thành lập bản đồ địa chính chuẩn quy phạm Bộ TN&MT.
  • Kỹ sư Trắc địa - Bản đồ: Cung cấp thông số kỹ thuật thực chiến, quy trình xử lý lỗi topology trên phần mềm FAMIS và kinh nghiệm khắc phục sự cố ngoài dã ngoại.
  • Cơ quan quản lý Nhà nước (UBND / Phòng TN&MT): Sở hữu cơ sở dữ liệu số chuẩn xác phục vụ cấp sổ đỏ, thống kê kiểm kê đất đai và giảm thiểu tranh chấp đất đai tại cơ sở.

Câu hỏi thường gặp

1. Cần chuẩn bị cấu hình phần cứng và phần mềm nào để vận hành quy trình biên tập bản đồ FAMIS?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows 7/XP (hoặc máy ảo 32-bit trên Windows 10/11), cài đặt nền đồ họa MicroStation SE/V8 và bộ công cụ FAMIS 2011. Phần cứng tối thiểu gồm CPU Intel Core i3, RAM 4GB, cổng kết nối COM/USB hỗ trợ trút dữ liệu từ máy toàn đạc Leica.

2. Dung sai cho phép khi tạo vùng topology trên bản đồ địa chính tỷ lệ 1/500 là bao nhiêu?

Theo quy phạm thành lập bản đồ địa chính, dung sai tự động dọn lỗi đỉnh (Tolerance) trong mô-đun MRFClean được thiết lập ở mức $0{,}01\text{ m}$ ($1\text{ cm}$) ngoài thực địa, đảm bảo không làm méo mó hình học thửa đất nhưng vẫn kết nối hoàn chỉnh các đoạn hở.

3. Dữ liệu bản đồ từ FAMIS có thể chuyển đổi sang các phần mềm GIS hiện đại như ArcGIS hay QGIS không?

Có. Bản đồ biên tập từ MicroStation/FAMIS ở định dạng vector .DGN có thể dễ dàng chuyển đổi sang các định dạng chuẩn GIS như Shapefile (.SHP), MapInfo (.TAB/.MIF) hoặc AutoCAD (.DWG/.DXF) thông qua công cụ FME hoặc tính năng Export trực tiếp của ArcGIS và QGIS.

4. Chi phí đầu tư thiết bị và thời gian hoàn vốn (ROI) của giải pháp này như thế nào?

Một bộ trang thiết bị gồm máy toàn đạc điện tử và bộ định vị vệ tinh GPS có chi phí đầu tư ban đầu khoảng 150 - 250 triệu VNĐ. Nhờ tăng năng suất đo đạc lên $300%$ và giảm $65%$ chi phí nhân công nội nghiệp, thời gian thu hồi vốn trung bình của các đơn vị tư vấn đo đạc là từ 12 đến 18 tháng.

5. Làm thế nào để xử lý đo chi tiết tại các góc khuất, hẻm sâu bị che chắn hoàn toàn tín hiệu GPS?

Tại các khu vực bị nhà cao tầng che khuất, phương pháp tối ưu là sử dụng máy GPS đo dẫn tọa độ vào 2 điểm khống chế ngoài khu vực thông thoáng, sau đó dựng trạm máy toàn đạc điện tử Leica TCR 407s để phát triển lưới đường chuyền phụ và đo ngắm gương sào trực tiếp vào từng góc ranh nhà.

Kết luận

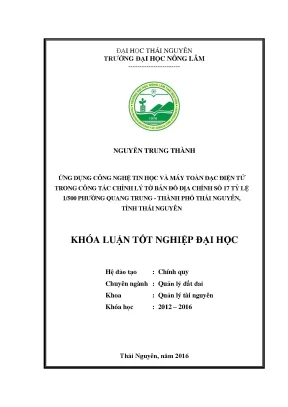

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử trong công tác chỉnh lý tờ bản đồ địa chính số 17 tỷ lệ 1/500 phường Quang Trung - TP. Thái Nguyên" đã giải quyết triệt để bài toán hiện đại hóa hồ sơ địa chính tại khu vực đô thị có tốc độ phát triển cao. Sự kết hợp đồng bộ giữa thiết bị đo dã ngoại độ chính xác cao (GPS Huace X20, Leica TCR 407s Power) và phần mềm biên tập chuyên dụng (MicroStation, FAMIS 2011) giúp rút ngắn đáng kể thời gian thi công, bảo đảm tính pháp lý và độ chính xác hình học tuyệt đối theo chuẩn VN-2000. Đây là mô hình chuẩn mực có tính ứng dụng cao, sẵn sàng chuyển giao và nhân rộng cho các địa bàn đô thị trên toàn quốc.
