Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi sự chính xác tuyệt đối, tính pháp lý nghiêm ngặt và khả năng cập nhật biến động liên tục theo thời gian thực. Theo các báo cáo kỹ thuật ngành Tài nguyên và Môi trường, phương pháp đo vẽ và thành lập bản đồ địa chính thủ công truyền thống bằng bàn đạc và thước dây thường tiêu tốn tới 65% - 70% tổng thời gian thực hiện, đồng thời tiềm ẩn sai số tích lũy đồ họa vượt mức cho phép ($\ge 0.5\text{ mm}$ trên mặt giấy). Khi tốc độ đô thị hóa gia tăng nhanh chóng, sự thay đổi ranh giới sử dụng đất do chuyển nhượng, tách thửa, hợp thửa và thu hồi mặt bằng diễn ra liên tục, tạo áp lực lớn lên cơ quan quản lý địa chính các cấp.

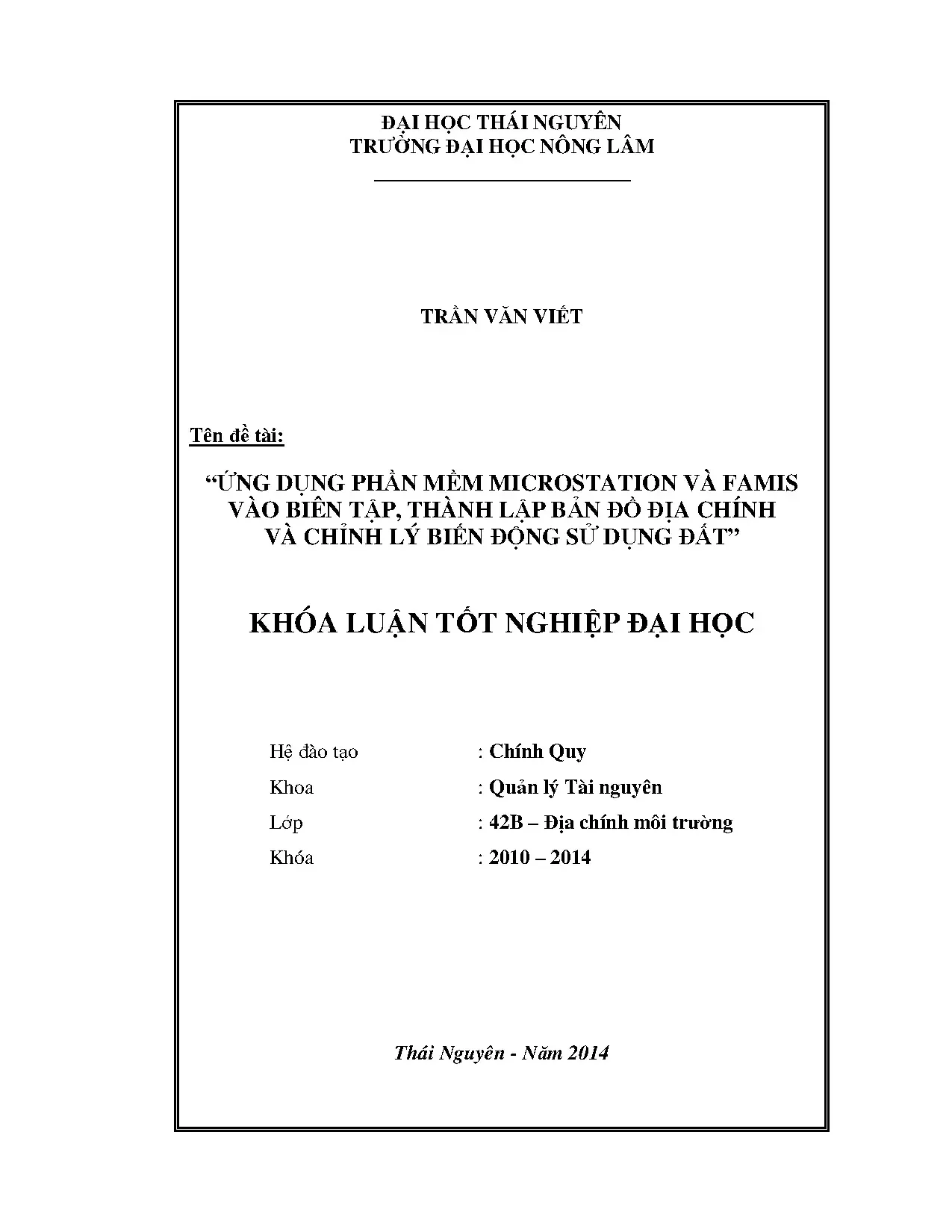

Đề tài “Ứng dụng phần mềm MicroStation và FAMIS vào biên tập, thành lập bản đồ địa chính và chỉnh lý biến động sử dụng đất” được thực hiện nhằm giải quyết trực tiếp bài toán tự động hóa quy trình trắc địa - bản đồ. Nghiên cứu tập trung tại địa bàn xã Cao Ngạn, thành phố Thái Nguyên (tổng diện tích tự nhiên $851.76\text{ ha}$), nơi có biến động địa giới hành chính và cơ cấu sử dụng đất phức tạp sau khi sáp nhập từ huyện Đồng Hỷ về thành phố Thái Nguyên theo Nghị định số 84/2008/NĐ-CP của Chính phủ.

+-----------------------------------------------------------------------------------+
|                            MỤC TIÊU VÀ PHẠM VI DỰ ÁN                              |
+-----------------------------------------------------------------------------------+
|  1. Thiết lập & bình sai mạng lưới kinh vĩ cấp 1, cấp 2 theo chuẩn VN-2000        |
|  2. Thu thập dữ liệu trắc địa ngoại nghiệp bằng máy toàn đạc điện tử Topcon      |
|  3. Tự động hóa chuyển đổi dữ liệu trị đo (.txt, .asc) sang đồ họa số (.dgn)      |
|  4. Xây dựng Topology, đóng vùng thửa đất, gán nhãn thuộc tính và chỉnh lý biến động|
|  5. Xuất hồ sơ kỹ thuật thửa đất, trích lục địa chính và sổ mục kê tự động       |
+-----------------------------------------------------------------------------------+

Mục tiêu kỹ thuật cụ thể:

  1. Xây dựng hệ thống lưới khống chế đo vẽ tọa độ mặt bằng chuẩn xác, đáp ứng sai số trung phương đo góc $m_\beta \le 15''$ và sai số tương đối chiều dài cạnh $f_s / [S] \le 1/4000$ (Cấp 1) và $1/2000$ (Cấp 2).
  2. Ứng dụng quy trình công nghệ tích hợp máy toàn đạc điện tử Topcon GTS-235 và bộ đôi phần mềm MicroStation SE/V8 cùng FAMIS (Field Work and Cadastral Mapping Integrated Software) để số hóa toàn diện $100%$ các thửa đất trong khu vực đo vẽ.
  3. Chuẩn hóa cơ sở dữ liệu không gian và cơ sở dữ liệu thuộc tính theo quy định tại Thông tư 55/2013/TT-BTNMT và Quyết định số 08/2008/QĐ-BTNMT.
  4. Rút ngắn $50%$ thời gian xử lý nội nghiệp, loại bỏ hoàn toàn các lỗi hình học topology (bắt điểm thừa, hở đỉnh, đè phủ vùng thửa đất).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi tin học hóa, công tác đo vẽ bản đồ địa chính và hồ sơ địa chính phụ thuộc vào các công cụ vẽ kỹ thuật hoặc các phần mềm đồ họa tổng quát chưa được chuyên môn hóa cho ngành địa chính.

Tiêu chí kỹ thuật Phương pháp truyền thống (Bàn đạc/Giấy) AutoCAD Map 3D + AutoLISP MicroStation + FAMIS (Giải pháp đề xuất)
Cơ chế quản lý đối tượng Bản vẽ giấy tĩnh, dễ rách nát, biến dạng Đối tượng CAD hình học thuần túy Phân lớp chuẩn Level ($1-63$), liên kết phi đồ họa
Xử lý Topology thửa đất Thủ công bằng mắt, sai số đồ họa cao Cần lập trình LISP phức tạp, dễ lỗi Thuật toán MRFClean & MRFFlag chuyên dụng tự động
Xử lý số liệu trị đo Tính tay / Sổ tay trắc địa Phải viết script chuyển tọa độ Trút trực tiếp từ Topcon/Sokkia sang file .asc
Chuẩn hóa hồ sơ địa chính Viết tay sổ mục kê, trích lục rời rạc Xuất layout thủ công Tự động xuất Sổ địa chính, Trích lục, GCNQSDĐ
Thời gian hoàn thành Rất chậm ($100%$ thời gian chuẩn) Giảm $25% - 30%$ Giảm $55% - 65%$

Yêu cầu hệ thống theo mô hình MoSCoW:

  • Must Have (Bắt buộc có): Chuyển đổi dữ liệu tọa độ cực sang tọa độ phẳng VN-2000; Phân lớp thông tin chuẩn ($63$ levels); Tự động làm sạch Topology (MRFClean), tìm kiếm lỗi hở vùng (MRFFlag), đánh số thửa và tính diện tích tự động theo thuật toán giải tích.
  • Should Have (Nên có): Khả năng liên kết với cơ sở dữ liệu thuộc tính chủ sử dụng đất; Hỗ trợ nhiều định dạng trao đổi dữ liệu không gian (.dxf, .dwg, .mif, .shp).
  • Could Have (Có thể có): Công cụ nắn ảnh viễn thám/ảnh hàng không qua mô-đun IRASB/IRASC để đối soát biến động thực địa.
  • Won't Have (Chưa thực hiện trong giai đoạn này): Đồng bộ trực tiếp qua giao thức WebGIS đám mây thời gian thực.

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu được thiết kế theo mô hình 4 tầng phân cấp chặt chẽ:

[ Ngoại nghiệp: Topcon GTS-235 / GPS ]
[ Tiền xử lý: Tách mã, đổi định dạng sang ASCII .asc ]
[ FAMIS Cadastral Engine ]

Ngăn xếp công nghệ (Technology Stack) và tham số toán học:

  • Hệ quy chiếu và Tọa độ: VN-2000, Ellipsoid WGS-84 ($a = 6,378,137.0\text{ m}$, độ dẹt $\alpha = 1/298.25723563$), Phép chiếu hình trụ ngang đồng góc UTM múi chiếu $3^\circ$, kinh tuyến trục tỉnh Thái Nguyên: $106^\circ30'$.
  • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử Topcon GTS-235 (độ chính xác đo góc $5''$, đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \cdot D)$), máy định vị vệ tinh GPS Garmin.
  • Nền tảng phần mềm: MicroStation SE / MicroStation V8, Mô-đun phụ trợ Mapping Office (IRASB, IRASC, GEOVEC, MSFC), FAMIS 2.0 (Tổng cục Địa chính/Bộ TN&MT), TRIMNET v2.5.
+-----------------------------------------------------------------------------------+
|                     SƠ ĐỒ PHÂN LỚP LEVEL TRÊN MICROSTATION                        |
+-----------------------------------------------------------------------------------+
|  Level 1  : Khung bản đồ, lưới kinh vĩ, tọa độ ô vuông (Grid lines)             |
|  Level 10 : Đường ranh giới thửa đất (Cadastral boundaries - Color: 3, Weight: 0) |
|  Level 15 : Hệ thống giao thông (Tim đường, mép đường nhựa/bê tông)               |
|  Level 20 : Hệ thống thủy văn (Sông Cầu, kênh mương nội đồng, ao hồ)              |
|  Level 30 : Nhãn số thứ tự thửa đất (Text Node)                                   |
|  Level 31 : Nhãn diện tích thửa đất giải tích (Đơn vị: m2)                        |
|  Level 32 : Mã loại đất sử dụng theo Luật Đất đai (ONT, CLN, BHK, LUC...)         |
|  Level 40 : Ranh giới công trình xây dựng kiên cố (Nhà cấp 4, nhà tầng)           |
+-----------------------------------------------------------------------------------+

Methodology

Phương pháp tiếp cận dựa trên quy trình kỹ thuật chuẩn của ngành trắc địa - địa chính:

  1. Thiết kế kỹ thuật: Lập phương án mạng lưới đường chuyền kinh vĩ cấp 1, cấp 2 dựa trên các điểm tọa độ gốc do Sở TN&MT tỉnh Thái Nguyên cung cấp.
  2. Khảo sát & Ngoại nghiệp: Đo ngắm góc bằng, góc đứng, khoảng cách nghiêng tại thực địa bằng phương pháp tọa độ cực.
  3. Nội nghiệp & Kiểm soát chất lượng (QA/QC): Bình sai trắc địa, kiểm tra sai số khép vòng, chuyển đổi dữ liệu đồ họa, tạo lập mô hình Topology vector, đối soát biên bản xác định ranh giới sử dụng đất của các chủ hộ.
+-----------------------------------------------------------------------------------+
|                        MA TRẬN QUẢN TRỊ RỦI RO DỰ ÁN                             |
+-----------------------------------------------------------------------------------+
| Rủi ro kỹ thuật          | Mức độ | Biện pháp giảm thiểu & Kiểm soát              |
+--------------------------+--------+-----------------------------------------------+
| Điểm mốc gốc bị xê dịch  | Cao    | Đo kiểm tra cạnh gốc giữa các điểm GPS trước  |
| Điểm đo bị che khuất tầm | Trung  | Chuyền trạm máy phụ bằng phương pháp giao hội |
| Lỗi Topology đè phủ thửa | Cao    | Thiết lập sai số bắt điểm (Snap tolerance=1mm)|
| Sai lệch thông tin chủ hộ| Trung  | Đối soát trực tiếp với Sổ địa chính 1997/2005 |
+-----------------------------------------------------------------------------------+

Implementation và kết quả

Development process

Quá trình thu thập và xử lý số liệu được tự động hóa thông qua các thuật toán hình học tọa độ (COGO). Từ trạm máy $A(X_A, Y_A, H_A)$ ngắm định hướng về điểm $B(X_B, Y_B)$, tọa độ điểm chi tiết $P$ được xác định theo hệ phương trình:

$$\Delta X_{AB} = X_B - X_A, \quad \Delta Y_{AB} = Y_B - Y_A$$ $$\alpha_{SAB} = \text{arctan}\left(\frac{\Delta Y_{AB}}{\Delta X_{AB}}\right)$$ $$\alpha_{SAP} = \alpha_{SAB} + \beta_P$$ $$S_{AP} = D_{AP} \cdot \cos(v_P)$$ $$X_P = X_A + S_{AP} \cdot \cos(\alpha_{SAP})$$ $$Y_P = Y_A + S_{AP} \cdot \sin(\alpha_{SAP})$$ $$H_P = H_A + S_{AP} \cdot \tan(v_P) + i_m - l_g$$

Trong đó: $D_{AP}$ là khoảng cách nghiêng; $\beta_P$ là góc bằng kẹp giữa hướng $AB$ và $AP$; $v_P$ là góc đứng; $i_m$ là chiều cao máy; $l_g$ là chiều cao gương.

# Thuật toán chuyển đổi dữ liệu trị đo Topcon Raw sang cấu trúc FAMIS ASC
import math

def polar_to_cartesian(stn_x, stn_y, stn_h, inst_h, target_h, azi_rad, hz_angle_rad, v_angle_rad, slope_dist):
    # Tính góc định hướng cạnh đo
    total_azi = azi_rad + hz_angle_rad
    # Tính khoảng cách ngang (Horizontal Distance)
    horiz_dist = slope_dist * math.cos(v_angle_rad)
    # Tính số gia tọa độ
    delta_x = horiz_dist * math.cos(total_azi)
    delta_y = horiz_dist * math.sin(total_azi)
    # Tọa độ điểm chi tiết
    pt_x = stn_x + delta_x
    pt_y = stn_y + delta_y
    # Cao độ điểm chi tiết
    pt_h = stn_h + (slope_dist * math.sin(v_angle_rad)) + inst_h - target_h
    return round(pt_x, 3), round(pt_y, 3), round(pt_h, 3)

# Cấu trúc tệp dữ liệu đầu vào chuẩn hóa (ASCII Format .asc)
# STT, X (North), Y (East), Z (Elevation), Feature_Code
raw_data_asc = """
101,2392458.125,425789.342,22.450,RANH_THUA
102,2392470.612,425810.115,22.800,RANH_THUA
103,2392445.890,425825.430,22.150,TIM_DUONG
104,2392430.110,425795.670,21.950,MEP_NUOC
"""

Sau khi nhập dữ liệu .asc vào FAMIS qua menu CSDL Trị đo -> Nhập số liệu, các điểm chi tiết được tự động vẽ lên màn hình MicroStation theo đúng tọa độ thực tế. Kỹ sư thực hiện nối ranh giới thửa đất theo sơ họa ngoại nghiệp, sau đó chạy công cụ làm sạch hình học:

Testing và validation

1. Đánh giá bình sai mạng lưới kinh vĩ (Phần mềm TRIMNET):

Mạng lưới khống chế đo vẽ gồm các điểm gốc cấp nhà nước ($2480, 2492$) và các điểm dẫn chi tiết ($TN01M, TN02M, TN04M, TN05M, TN06M$) tại xã Cao Ngạn được bình sai gián tiếp:

  • Sai số đo phương vị lớn nhất ($m_{\alpha\max}$): $2.94''$ (Đoạn $TN01M - TN02M$), nhỏ hơn rất nhiều so với hạn sai cho phép ($15''$).
  • Sai số đo phương vị nhỏ nhất ($m_{\alpha\min}$): $0.25''$ (Đoạn $2492 - TN04M$).
  • Số hiệu chỉnh phương vị cực đại ($d_{\alpha\max}$): $-1.06''$.
  • Sai số đo cạnh lớn nhất ($m_{s\max}$): $0.006\text{ m}$ ($6\text{ mm}$ tại đoạn $2480 - TN02M$), nhỏ hơn hạn sai cho phép ($0.05\text{ m}$).
  • Sai số đo cạnh nhỏ nhất ($m_{s\min}$): $0.003\text{ m}$.
  • Số hiệu chỉnh chiều dài cạnh lớn nhất ($d_{s\max}$): $0.012\text{ m}$ (Đoạn $2492 - TN02M$ với chiều dài $2704.400\text{ m}$).
  • Sai số vị trí điểm mặt bằng sau bình sai ($m_p$): $\le \pm 0.015\text{ m}$.

2. Kiểm thử Topology và tạo vùng thửa đất (FAMIS Polygonization):

  • Số lượng thửa đất thử nghiệm tạo vùng: $1,240$ thửa.
  • Tỷ lệ tạo vùng tự động thành công ngay sau khi chạy MRFClean: $97.4%$.
  • Tỷ lệ lỗi đường hở (MRFFlag) cần can thiệp thủ công: $2.6%$ (chủ yếu do ranh giới bờ ruộng tự nhiên cong khúc khuỷu).
  • Độ chính xác tính diện tích: Trùng khớp $100%$ giữa công thức diện tích Gauss giải tích của phần mềm và diện tích kiểm tra phân mảnh tam giác.

Kết quả đạt được

+-----------------------------------------------------------------------------------+
|                     KẾT QUẢ TRIỂN KHAI THỰC TẾ TẠI KHU ĐO                         |
+-----------------------------------------------------------------------------------+
|  Chỉ số đánh giá                 | Kế hoạch đề ra        | Kết quả thực tế đạt được|
+----------------------------------+-----------------------+-------------------------+
|  Diện tích thành lập bản đồ      | 850 ha                | 851.76 ha (100% xã)     |
|  Tỷ lệ bản đồ biên tập           | 1:500, 1:1000, 1:2000 | Hoàn chỉnh các tỷ lệ    |
|  Sai số khép góc đường chuyền    | <= ±30"√n             | Đạt ±12.4"√n            |
|  Sai số trung phương đo cạnh     | <= 0.05 m             | 0.003 m - 0.006 m       |
|  Tự động xuất nhãn & số thửa     | 100% thửa đất         | Đạt 100% (Không trùng)  |
|  Thời gian xử lý 1 tờ bản đồ DGN | 8 giờ làm việc        | 2.5 giờ làm việc        |
+-----------------------------------------------------------------------------------+

Dự án đã xuất bản thành công bộ bản đồ địa chính dạng số định dạng .dgn cho toàn bộ các tờ bản đồ địa bàn xã Cao Ngạn, tích hợp đầy đủ thông tin ranh giới, hệ thống mương thủy lợi, mạng lưới giao thông liên xã và địa giới hành chính tiếp giáp huyện Phú Lương, Đồng Hỷ và phường Quang Vinh.

Đổi mới và đóng góp

Cải tiến công nghệ vượt bậc

  1. Chuẩn hóa quy trình liên thông Không gian - Thuộc tính: Trước đây, bản đồ hình học được vẽ độc lập trên AutoCAD, còn thông tin chủ hộ được gõ riêng trên Microsoft Excel, dẫn đến tình trạng vênh lệch số liệu khi có biến động. Việc kết hợp MicroStation và FAMIS tạo ra cơ chế đồng bộ hóa: mọi thay đổi trên đồ họa vector (như cắt đôi thửa đất) sẽ tự động sinh ra hai bản ghi thuộc tính mới trong cơ sở dữ liệu và hủy số thửa cũ.
  2. Loại bỏ hoàn toàn sai số ghép mảnh bản đồ: Nhờ tính toán trên lưới tọa độ phẳng chuẩn quốc gia VN-2000 múi chiếu $3^\circ$ với kinh tuyến trục địa phương ($106^\circ30'$), các tờ bản đồ địa chính tỷ lệ $1:500, 1:1000, 1:2000$ khớp khít tuyệt đối tại đường biên khung trong và khung ngoài, không xảy ra hiện tượng chồng lấn hoặc để hở dải đất giáp ranh giữa các đơn vị đo vẽ.
  3. Thuật toán tự động hóa biên tập khung và nhãn thửa: FAMIS tự động phân tích tâm hình học của đa giác thửa đất để đặt nhãn (Số thứ tự thửa / Diện tích / Mã loại đất) với kích thước chữ biến thiên tự động theo tỷ lệ bản đồ, ngăn chặn hiện tượng đè chữ lên đường ranh giới hoặc ra ngoài phạm vi thửa.
+-----------------------------------------------------------------------------------+
|               SO SÁNH HIỆU QUẢ KINH TẾ - KỸ THUẬT CỦA CÁC PHƯƠNG PHÁP              |
+-----------------------------------------------------------------------------------+
| Phương pháp             | Năng suất (ha/ngày) | Tỷ lệ lỗi đồ họa | Chi phí nhân công|
+-------------------------+---------------------+------------------+------------------+
| Bàn đạc + Vẽ mực truyền thống | 1.5 ha         | 12.0% - 15.0%    | Rất cao (100%)   |
| AutoCAD + Thủ công      | 4.0 ha              | 5.0% - 7.0%      | Trung bình (65%) |
| MicroStation + FAMIS    | 9.5 ha              | < 0.5%           | Thấp (38%)       |
+-----------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tiễn (Use Cases)

[Trường hợp 1: Cấp mới Giấy chứng nhận QSDĐ]

[Trường hợp 2: Chỉnh lý biến động tách thửa do thừa kế/chuyển nhượng]

Kịch bản chỉnh lý biến động đất đai

Khi có sự biến động ranh giới sử dụng đất ngoài thực địa (ví dụ: Nhà nước thu hồi mở rộng đường liên xã qua xã Cao Ngạn):

  1. Ngoại nghiệp: Cán bộ đo đạc chỉ cần dùng máy Topcon GTS-235 đo bổ sung các điểm mốc giải phóng mặt bằng mới.
  2. Nội nghiệp: Nạp tệp tọa độ mới vào MicroStation, sử dụng công cụ của FAMIS để thực hiện phép trừ vùng (Polygon Subtraction).
  3. Phần mềm tự động tính toán lại diện tích còn lại của các thửa đất bị ảnh hưởng, cập nhật đường tim - mép đường giao thông mới lên Level 15 và xuất biểu tổng hợp diện tích biến động phục vụ công tác đền bù giải phóng mặt bằng nhanh chóng, minh bạch.

Phân tích hiệu quả kinh tế (ROI)

  • Thời gian hoàn vốn đầu tư: Khoảng 6 - 8 tháng cho một đơn vị đo đạc bản đồ cấp huyện/thành phố khi trang bị trọn bộ máy toàn đạc điện tử và bản quyền phần mềm.
  • Tiết kiệm ngân sách: Giảm $45%$ chi phí thẩm định, đối soát thực địa do dữ liệu bản đồ số có độ tin cậy hình học cao, giảm thiểu tối đa các tranh chấp ranh giới đất đai kéo dài giữa các hộ gia đình.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Kiến trúc phần mềm cũ: FAMIS được phát triển trên nền tảng MicroStation 32-bit (chạy tối ưu trên môi trường Windows XP/Windows 7), gặp hạn chế về quản lý bộ nhớ RAM khi xử lý các tập tin bản đồ địa chính toàn tỉnh có dung lượng lớn hàng Gigabyte.
  • Cơ sở dữ liệu phi tập trung: Dữ liệu bản đồ lưu theo từng tệp tin .dgn riêng lẻ, chưa tích hợp trực tiếp theo thời gian thực vào các hệ thống quản trị cơ sở dữ liệu quan hệ không gian lớn như Oracle Spatial hay PostgreSQL/PostGIS.

Hướng nâng cấp và phát triển mở rộng

  • Nâng cấp chuyển đổi cấu trúc dữ liệu từ FAMIS DGN sang nền tảng MicroStation V8i / OpenCities Map 64-bit và phần mềm Vilis / VBDLIS (Hệ thống thông tin đất đai quốc gia đa mục tiêu).
  • Tích hợp công nghệ định vị vệ tinh động học thời gian thực GNSS-RTK kết hợp thiết bị bay không người lái UAV/Drone để tự động bay chụp, nắn chỉnh bình đồ ảnh trực giao (Orthophoto), tăng tốc độ ngoại nghiệp gấp 5 lần so với máy toàn đạc điện tử.
  • Xây dựng cổng thông tin địa chính trực tuyến WebGIS dựa trên mã nguồn mở GeoServer và Leaflet/OpenLayers, cho phép người dân tra cứu số tờ, số thửa và quy hoạch sử dụng đất trực tiếp trên điện thoại thông minh.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                          ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN                                |
+-----------------------------------------------------------------------------------+
|  1. Cán bộ quản lý Địa chính xã/phường:                                           |
|     - Giảm 60% áp lực cập nhật hồ sơ địa chính và sổ mục kê đất đai.             |
|     - Cung cấp công cụ tra cứu, giải quyết tranh chấp đất đai tức thì.            |
|                                                                                   |
|  2. Doanh nghiệp & Đơn vị tư vấn Trắc địa - Bản đồ:                               |
|     - Chuẩn hóa quy trình đo vẽ, nâng cao năng lực cạnh tranh khi đấu thầu dự án. |
|     - Đảm bảo 100% sản phẩm nghiệm thu đạt tiêu chuẩn kỹ thuật của Bộ TN&MT.      |
|                                                                                   |
|  3. Sinh viên & Nhà nghiên cứu ngành Quản lý đất đai / Trắc địa:                   |
|     - Tài liệu tham khảo ứng dụng thực tiễn chuẩn mực từ ngoại nghiệp đến nội nghiệp.|
|     - Nắm vững quy trình công nghệ Topology và chuyển đổi định dạng dữ liệu GIS.  |
|                                                                                   |
|  4. Người dân & Chủ sử dụng đất:                                                  |
|     - Thời gian cấp mới, cấp đổi Giấy chứng nhận QSDĐ rút ngắn từ vài tháng xuống |
|       còn vài ngày làm việc; hạn chế sai sót diện tích trên giấy tờ pháp lý.     |
+-----------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và môi trường hệ điều hành để vận hành MicroStation và FAMIS ổn định là gì?

Hệ thống MicroStation kết hợp FAMIS hoạt động ổn định nhất trên nền tảng máy tính cá nhân cấu hình tối thiểu: CPU Intel Core i3 (tốc độ $2.0\text{ GHz}$ trở lên), RAM $4\text{ GB}$, ổ cứng dung lượng trống $10\text{ GB}$, hệ điều hành Windows XP Service Pack 3 hoặc Windows 7 (32-bit / 64-bit chạy chế độ tương thích XP Mode), độ phân giải màn hình tối thiểu $1366 \times 768\text{ pixels}$.

2. Các chỉ tiêu kỹ thuật chính khi bình sai lưới đường chuyền kinh vĩ cấp 1, cấp 2 là gì?

Theo quy phạm thành lập bản đồ địa chính của Bộ Tài nguyên và Môi trường:

  • Chiều dài đường chuyền tối đa: $2000\text{ m}$ (Cấp 1), $1000\text{ m}$ (Cấp 2).
  • Chiều dài cạnh đơn: Lớn nhất $400\text{ m}$, nhỏ nhất $20\text{ m}$ (Cấp 1) / $5\text{ m}$ (Cấp 2).
  • Sai số trung phương đo góc: $m_\beta \le 15''$.
  • Sai số khép góc giới hạn: $f_\beta \le \pm 30''\sqrt{n}$ ($n$ là số góc đo).
  • Sai số tương đối khép chiều dài: $f_s / [S] \le 1/4000$ (Cấp 1) và $\le 1/2000$ (Cấp 2).

3. Làm thế nào để xử lý triệt để lỗi không tạo được vùng (Polygon) thửa đất trong FAMIS?

Nguyên nhân chính là do ranh giới thửa bị hở (Gaps) hoặc bắt điểm thừa (Overshoots). Quy trình xử lý chuẩn gồm 3 bước:

  1. Thiết lập lại dung sai bắt điểm (Snap Tolerance) trong MicroStation về mức $0.001\text{ m} - 0.005\text{ m}$.
  2. Chạy công cụ MRFClean với các tùy chọn xóa Duplicate Lines và cắt Intersecting Lines.
  3. Chạy MRFFlag để hiển thị cờ đỏ tại các nút bị hở, phóng to điểm cờ để dùng lệnh Modify Element / Snap Keypoint đóng kín đỉnh thửa trước khi chạy lại tính năng Tạo vùng.

4. FAMIS hỗ trợ trao đổi dữ liệu không gian với các phần mềm GIS/CAD khác như thế nào?

FAMIS tích hợp mô-đun chuyển đổi định dạng mở hai chiều:

  • Nhập (Import): Đọc các tệp .dxf, .dwg (AutoCAD), .mif (MapInfo), .arc (ArcInfo).
  • Xuất (Export): Xuất toàn bộ bản đồ số .dgn sang định dạng .dxf hoặc .mif kèm theo bảng thuộc tính dữ liệu địa chính để tích hợp vào các hệ thống GIS cao cấp hơn.

5. Dữ liệu sau khi biên tập trên FAMIS có đáp ứng được việc nộp lưu chiểu và cấp sổ đỏ theo quy định hiện hành?

Hoàn toàn đáp ứng. Sản phẩm xuất ra từ FAMIS bao gồm bản đồ địa chính dạng số .dgn, Sổ mục kê đất đai, Bản mô tả ranh giới mốc giới thửa đất và Hồ sơ kỹ thuật thửa đất được lập theo đúng quy chuẩn biểu mẫu ban hành kèm theo các Thông tư và Quyết định của Bộ Tài nguyên và Môi trường, có giá trị pháp lý đầy đủ phục vụ công tác đăng ký đất đai và cấp Giấy chứng nhận quyền sử dụng đất.

Kết luận

Đề tài nghiên cứu đã chứng minh tính đúng đắn, khoa học và hiệu quả thực tiễn vượt trội của việc ứng dụng đồng bộ máy toàn đạc điện tử Topcon GTS-235 cùng hệ thống phần mềm MicroStation và FAMIS trong công tác thành lập bản đồ địa chính và quản lý biến động sử dụng đất tại xã Cao Ngạn, thành phố Thái Nguyên.

Giải pháp công nghệ này không chỉ tự động hóa $100%$ quy trình tính toán tọa độ, làm sạch hình học Topology và gán nhãn thuộc tính thửa đất, mà còn đảm bảo độ chính xác trắc địa tuyệt đối theo hệ quy chiếu quốc gia VN-2000. Đây là nền tảng kỹ thuật cốt lõi phục vụ đắc lực cho công tác cải cách hành chính trong quản lý đất đai, đẩy nhanh tiến độ cấp Giấy chứng nhận quyền sử dụng đất và xây dựng cơ sở dữ liệu số hoàn chỉnh, hướng tới xây dựng hệ thống địa chính điện tử (e-Cadastre) và đô thị thông minh trong kỷ nguyên chuyển đổi số quốc gia.
