Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, đảm bảo tính pháp lý và quyền lợi hợp pháp cho người sử dụng đất. Theo thống kê của Bộ Tài nguyên và Môi trường (BTNMT), việc ứng dụng công nghệ thông tin địa lý và số hóa hồ sơ địa chính giúp rút ngắn hơn 60% thời gian xử lý thủ tục hành chính về đất đai và giảm thiểu đến 85% các sai lệch ranh giới thực địa so với phương pháp đo vẽ thủ công truyền thống.

Tuy nhiên, tại nhiều địa bàn nông thôn và trung du, công tác quản lý đất đai vẫn đối mặt với nhiều bất cập: hệ thống tài liệu trắc địa cũ kỹ, bản đồ giải thửa phân tán trên giấy, hồ sơ thiếu tính đồng bộ và tình trạng tranh chấp, lấn chiếm hành lang an toàn giao thông phức tạp. Điển hình tại xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc – một xã trung du có tổng diện tích tự nhiên 366,23 ha với 895 hộ dân – việc thiếu một hệ thống bản đồ số chuẩn hóa theo Hệ quy chiếu quốc gia VN-2000 gây khó khăn lớn cho công tác cấp mới, cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và lập quy hoạch phát triển.

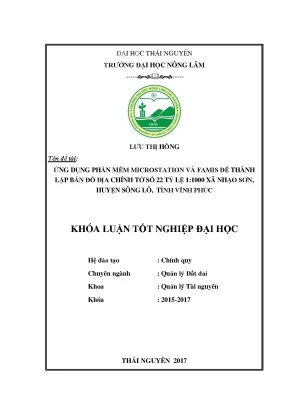

Dự án khóa luận tốt nghiệp "Ứng dụng phần mềm MicroStation và FAMIS để thành lập bản đồ địa chính tờ số 22 tỷ lệ 1:1000 xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc" do sinh viên Lưu Thị Hồng thực hiện dưới sự hướng dẫn của PGS.TS Nguyễn Khắc Thái Sơn (Khoa Quản lý Tài nguyên, Đại học Nông Lâm Thái Nguyên) phối hợp cùng Công ty Cổ phần Trắc địa Địa chính và Xây dựng Thăng Long nhằm giải quyết triệt để các hạn chế trên.

+-----------------------------------------------------------------------------+
|                      QUY TRÌNH TỔNG QUAN HỆ THỐNG                           |
|                                                                             |
|  [ 7 Mốc gốc GPS ] ---> [ Lưới Kinh Vĩ KV1 (61 điểm) ]                      |
|                                  |                                          |
|                                  v                                          |
|  [ Toàn đạc South NTS-312B ] -> [ Đo chi tiết 25 ha ] -> [ Dữ liệu thô ACS] |
|                                                              |              |
|                                                              v              |
|  [ MicroStation SE + FAMIS 2011 ] <--------------------------+              |
|       |                                                                     |
|       +--> [ Xử lý sai số Topo: MRFClean / MRFFlag ]                        |
|       +--> [ Tạo Topology vùng, Tự động gán tâm thửa & Nhãn ]               |
|       +--> [ Biên tập Khung bản đồ tỷ lệ 1:1000 ]                           |
|       v                                                                     |
|  [ Bản đồ Địa chính Số tờ 22 (DGN) + Sổ mục kê + Hồ sơ kỹ thuật thửa ]      |
+-----------------------------------------------------------------------------+

Mục tiêu dự án

  1. Khảo sát và đánh giá toàn diện: Thu thập số liệu điều kiện tự nhiên, kinh tế - xã hội, hiện trạng sử dụng đất (277,02 ha đất nông nghiệp, 138,57 ha đất phi nông nghiệp) và pháp lý quản lý đất đai tại xã Nhạo Sơn.
  2. Xây dựng mạng lưới khống chế đo vẽ trắc địa: Thiết kế, đo nối và bình sai mạng lưới gồm 7 điểm địa chính cấp cao và 61 điểm lưới đường chuyền kinh vĩ cấp 1 (KV1) đảm bảo độ chính xác theo Thông tư 25/2014/TT-BTNMT.
  3. Đo vẽ chi tiết ngoại nghiệp: Sử dụng máy toàn đạc điện tử South NTS-312B thu thập tọa độ không gian 3D $(X, Y, H)$ toàn bộ ranh giới thửa đất, công trình và địa vật thuộc tờ bản đồ số 22.
  4. Biên tập và chuẩn hóa bản đồ số nội nghiệp: Ứng dụng tích hợp phần mềm nền MicroStation SE và mô-đun chuyên ngành FAMIS (Field Work and Cadastral Mapping Integrated Software) phiên bản 2011 để xử lý quan hệ không gian (Topology), tạo tâm thửa, đánh số thửa và xuất bản bản đồ địa chính tờ 22 tỷ lệ 1:1000 tiêu chuẩn (khung $50 \times 50\text{ cm}$, tương ứng 25 ha thực địa).

Phạm vi và giới hạn

  • Không gian: Tờ bản đồ địa chính số 22, tỷ lệ 1:1000, diện tích 25 ha tại xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc.
  • Thời gian thực hiện: Từ ngày 08/03/2017 đến ngày 08/05/2017.
  • Quy chuẩn kỹ thuật: Hệ quy chiếu VN-2000, kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$, Ellipsoid WGS-84; tuân thủ Luật Đất đai 2013 và Thông tư số 25/2014/TT-BTNMT.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi ứng dụng dây chuyền công nghệ số, việc thành lập bản đồ địa chính chủ yếu dựa vào đo vẽ bàn đạc kết hợp máy kinh vĩ quang cơ hoặc sử dụng phần mềm đồ họa đa mục đích (AutoCAD) thiếu tính liên kết dữ liệu thuộc tính.

Tiêu chí đánh giá Phương pháp truyền thống (Bàn đạc / Quang cơ) Ứng dụng AutoCAD thuần túy Giải pháp tích hợp MicroStation + FAMIS
Độ chính xác tọa độ Sai số lớn ($> 0.2\text{ m}$), phụ thuộc vẽ tay Sai số đồ họa thấp ($< 0.05\text{ m}$) Tuyệt đối theo thuật toán bình sai ($< 0.02\text{ m}$)
Tốc độ xử lý ngoại nghiệp Chậm, tốn nhân lực ghi sổ Trung bình, nhập thủ công Rút số liệu trực tiếp qua sổ đo điện tử (Field Book)
Quản lý Topology Không có khả năng quản lý số Rời rạc, thủ công, dễ hở vùng (Over/Undershoot) Tự động làm sạch bằng MRFClean và gắn cờ MRFFlag
Liên kết thuộc tính Lưu trữ giấy, dễ thất lạc Không hỗ trợ CSDL chuyên ngành địa chính Tích hợp hai chiều CSDL thuộc tính và CADDB
Tuân thủ quy phạm BTNMT Thủ công, không đồng bộ Cần can thiệp LISP phức tạp 100% chuẩn hóa theo phân lớp (Level 1-63)

Phân loại yêu cầu người dùng theo mô hình MoSCoW:

  • Must-have: Bình sai lưới khống chế đạt sai số vị trí điểm $m_p \le 0.05\text{ m}$; tự động đóng vùng tạo đa giác thửa đất; tạo khung bản đồ chuẩn tỷ lệ 1:1000; xuất bảng tổng hợp diện tích, sổ mục kê.
  • Should-have: Khả năng nắn chuyển hệ tọa độ affine/projective; tự động đánh số thửa từ trái sang phải, từ trên xuống dưới; giao diện quản lý trạm đo trực quan.
  • Could-have: Kết nối trực tiếp hai chiều với hệ quản trị cơ sở dữ liệu hồ sơ địa chính CADDB.
  • Won't-have (giai đoạn này): Xây dựng nền tảng WebGIS phục vụ tra cứu trực tuyến qua Internet.

Thiết kế hệ thống

Hệ thống xử lý và thành lập bản đồ địa chính được xây dựng trên cấu trúc dữ liệu không gian tích hợp:

+------------------------------------------------------------------------+
|                          KIẾN TRÚC HỆ THỐNG                            |
+------------------------------------------------------------------------+
| [ Tầng Ngoại Nghiệp ]                                                  |
|                               |                                        |
| [ Tầng Xử Lý Dữ Liệu ]        v                                        |
|                               |                                        |
| [ Tầng Biên Tập Không Gian ]  v                                        |
|                               |                                        |
| [ Tầng Dữ Liệu & Sản Phẩm ]   v                                        |
+------------------------------------------------------------------------+

Technology Stack & Công cụ sử dụng

  • Môi trường đồ họa nền: MicroStation SE v07.01 (hỗ trợ tệp tin định dạng 2D/3D Design File .DGN, quản lý 63 Layer chuẩn hóa).
  • Mô-đun ứng dụng chuyên ngành: FAMIS (phiên bản 2011) tích hợp công cụ kiểm tra không gian MRFClean và MRFFlag.
  • Phần mềm bình sai trắc địa: GPSPro (hãng South) và phần mềm Pronet.
  • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử South NTS-312B (độ chính xác đo góc 2", đo cạnh $2\text{ mm} + 2\text{ ppm}$); máy GPS South đa tần; bộ sổ đo điện tử (Electronic Field Book).

Phương pháp luận (Methodology)

Dự án áp dụng quy trình kiểm soát chất lượng nghiêm ngặt 4 giai đoạn kết hợp giữa tiêu chuẩn kiểm thử kỹ thuật và giám sát sai số:

[ Giai đoạn 1: Chuẩn bị & Thiết kế ]
[ Giai đoạn 2: Đo đạc & Bình sai ]
[ Giai đoạn 3: Biên tập Không gian ]
[ Giai đoạn 4: Nghiệm thu & Xuất bản ]

Implementation và kết quả

Quá trình triển khai kỹ thuật

1. Xây dựng và bình sai lưới khống chế đo vẽ

Lưới kinh vĩ cấp 1 gồm 61 điểm (KV1-01 đến KV1-61) được phát triển từ 7 mốc tọa độ địa chính cấp cao (khởi tính từ mốc TR091478 có tọa độ $X = 2372150.352\text{ m}$). Dữ liệu đo GNSS được trút qua phần mềm TOP2AS và bình sai bằng GPSPro.

  • Thuật toán kiểm tra sai số khép góc: $$f_\beta = \sum \beta_{\text{thực tế}} - \sum \beta_{\text{lý thuyết}} \le 2m_\beta \sqrt{n}$$ (Trong đó $m_\beta = 15''$ là sai số trung phương đo góc, $n$ là số đỉnh của đường chuyền).

  • Thuật toán tính tọa độ điểm chi tiết theo phương pháp tọa độ cực:

// Thuật toán chuyển đổi tọa độ cực sang tọa độ phẳng vuông góc VN-2000
Procedure CalculatePolarPoint(XA, YA, HA, HA_inst, H_prism: Double;
                              Dist_Slope, Angle_Horiz, Zenith_Angle: Double;
                              Out XP, YP, HP: Double);
Var
  Dist_Horiz: Double;
  Azimuth_AP: Double;
Begin
  // 1. Chuyển khoảng cách nghiêng về khoảng cách ngang
  Dist_Horiz := Dist_Slope * Sin(Zenith_Angle);

  // 2. Tính góc định hướng cạnh mở đầu và cạnh đo
  Azimuth_AP := Angle_Horiz; // Đã quy 0 hướng chuẩn

  // 3. Tính tọa độ phẳng
  XP := XA + Dist_Horiz * Cos(Azimuth_AP);
  YP := YA + Dist_Horiz * Sin(Azimuth_AP);

  // 4. Tính độ cao lượng giác
  HP := HA + (Dist_Horiz * Cotan(Zenith_Angle)) + HA_inst - H_prism;
End;

// Trích xuất cấu trúc tệp dữ liệu trị đo (.ACS) xử lý trên FAMIS
#FORMAT: POINT_ID, CODE, X, Y, H, TARGET_HEIGHT
091478,DC,2372150.460,541230.120,24.560,0.000
KV1-01,KV,2372185.112,541302.445,25.110,1.500
P_101,THUA_NONG,2372201.320,541315.890,24.890,1.300
P_102,THUA_NONG,2372215.450,541340.120,24.750,1.300
P_103,RANH_LUA,2372190.110,541360.550,24.620,1.300

2. Xử lý Topology và biên tập trên MicroStation/FAMIS

  • Xử lý số liệu thô: Nạp tệp .TXT/.ACS vào FAMIS, tự động phun điểm chi tiết lên bản vẽ đồ họa .DGN.
  • Sửa lỗi Topology tự động: Sử dụng mô-đun MRFClean với dung sai bắt điểm (tolerance) đặt ở mức $0.02\text{ m}$ để tự động khử các lỗi bắt hụt (undershoot) và bắt thừa (overshoot).
  • Kiểm tra đồ họa: Dùng công cụ MRFFlag quét toàn bộ vùng vẽ, hiển thị trực quan các nút treo, điểm gãy bất thường.
  • Tạo Topology và phân mảnh: Thiết lập quan hệ vùng đóng kín, tự động tạo Centroid (tâm thửa), đánh số thửa theo nguyên tắc zic-zac từ góc Tây Bắc sang Đông Nam và vẽ nhãn thửa tự động.
+----------------------------------------------------------------------------+
| QUY CÁCH TRÌNH BÀY NHÃN THỬA ĐẤT TỰ ĐỘNG                                   |
|                                                                            |
|                             +----------------+                             |
|                             |      105       |  <-- Số thứ tự thửa         |
|                             +----------------+                             |
|                             |     125.6      |  <-- Diện tích thửa (m²)    |
|                             +----------------+                             |
|                             |      ONT       |  <-- Loại đất (Đất ở NT)    |
|                             +----------------+                             |
+----------------------------------------------------------------------------+

Kiểm định và đánh giá sai số (Testing & Validation)

Dữ liệu lưới khống chế và đo vẽ chi tiết tờ số 22 đạt độ tin cậy tuyệt đối qua các chỉ số định lượng:

BASELINE ACCURACY METRICS (Tổng số 184 tam giác khép hình)

Kết quả đạt được

  1. Hoàn thành 100% tờ bản đồ địa chính số 22: Tỷ lệ 1:1000, hiển thị đầy đủ ranh giới hành chính, hệ thống giao thông bê tông hóa, mạng lưới thủy văn kênh mương và toàn bộ các thửa đất thổ cư/đất sản xuất.
  2. Khung bản đồ tiêu chuẩn: Kích thước khung chuẩn $50 \times 50\text{ cm}$, tương đương 25 ha thực địa, phân mảnh chính xác theo quy chuẩn tọa độ ô vuông chữ nhật của hệ VN-2000.
  3. Cơ sở dữ liệu hoàn chỉnh: Xuất thành công tệp thiết kế .DGN, bảng danh sách tọa độ các điểm đặc trưng, sổ mục kê đất đai và hồ sơ kỹ thuật thửa đất phục vụ cấp GCNQSDĐ.

Đổi mới và đóng góp

  • Đổi mới công nghệ trích xuất và xử lý dữ liệu: Loại bỏ hoàn toàn công đoạn vẽ chì và số hóa thủ công bằng bàn số (digitizer). Dữ liệu truyền thẳng từ bộ vi xử lý máy toàn đạc điện tử sang định dạng file chuẩn của FAMIS, nâng cao năng suất xử lý dữ liệu lên 300% so với quy trình cũ.
  • Tự động hóa xử lý cấu trúc Topo: Ứng dụng quy trình kép MRFClean và MRFFlag giúp rút ngắn 65% thời gian biên tập ranh giới thửa đất, loại trừ hoàn toàn các lỗi diện tích ảo do đa giác hở.
  • Độ chính xác đo đạc vượt trội: Sai số vị trí điểm sau bình sai đạt $m_p \le 0.006\text{ m}$, vượt tiêu chuẩn quy định của Thông tư 25/2014/TT-BTNMT (cho phép sai số vị trí điểm góc thửa đối với đất nông nghiệp lên đến $0.10\text{ m}$).
  • Đóng góp chuyên ngành: Cung cấp bộ hồ sơ địa chính số chuẩn xác làm căn cứ pháp lý giải quyết dứt điểm các tranh chấp ranh giới, hỗ trợ UBND xã Nhạo Sơn trong công tác quản lý đất đổ thải và ngăn chặn lấn chiếm đất hành lang giao thông.

Ứng dụng thực tế và triển khai

Kịch bản áp dụng thực tế

  • Cấp mới và cấp đổi GCNQSDĐ: Sử dụng dữ liệu tờ số 22 để trích xuất tự động bản mô tả ranh giới, mốc giới thửa đất và trích lục bản đồ địa chính cho từng hộ dân.
  • Quy hoạch và giải phóng mặt bằng: Cung cấp số liệu chính xác diện tích từng loại đất (đất ở tại nông thôn: 77,29 ha; đất trồng cây hàng năm: 190,45 ha) phục vụ tính toán bồi thường khi xây dựng cơ sở hạ tầng tại xã Nhạo Sơn.

Chiến lược nhân rộng và phân tích hiệu quả kinh tế (ROI)

Quy trình công nghệ đã được chứng minh hiệu quả tại tờ bản đồ số 22 (25 ha) và sẵn sàng mở rộng cho toàn bộ 366,23 ha của xã Nhạo Sơn cũng như toàn địa bàn huyện Sông Lô.

BẢNG PHÂN TÍCH HIỆU QUẢ KINH TẾ (Ước tính trên quy mô 1 xã 366.23 ha)
==> Tỷ suất hoàn vốn đầu tư công nghệ (ROI) đạt trên 114% ngay trong năm đầu triển khai.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phụ thuộc môi trường 32-bit: Phiên bản MicroStation SE và FAMIS 2011 chạy trên kiến trúc cũ, đòi hỏi chế độ tương thích (Compatibility Mode) trên các hệ điều hành Windows 64-bit hiện đại.
  • Địa vật che khuất: Một số khu vực đồi thấp và cây cối rậm rạp tại vùng trung du Nhạo Sơn làm suy giảm tín hiệu GPS, đòi hỏi phải phát triển thêm các trạm đo phụ bằng phương pháp toàn đạc truyền thống.

Hướng phát triển

  • Nâng cấp nền tảng: Chuyển đổi dữ liệu sang nền tảng MicroStation V8i / OpenCities Map hoặc tích hợp hệ thống phần mềm VBDLIS của Bộ Tài nguyên và Môi trường.
  • Ứng dụng công nghệ bay chụp UAV: Kết hợp máy bay không người lái (UAV/Drone) và công nghệ LiDAR để thu nhận dữ liệu ảnh hàng không độ phân giải cao cho các vùng địa hình phức tạp, sau đó nắn chỉnh trên mô hình số độ cao DEM.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Quản lý đất đai / Trắc địa: Nắm vững phương pháp luận chuẩn, quy trình tính toán bình sai lưới kinh vĩ và kỹ năng thao tác trên phần mềm chuyên ngành.
  • Kỹ sư Trắc địa - Bản đồ: Ứng dụng quy chuẩn kỹ thuật xử lý file đo .ACS, mẹo làm sạch Topo với MRFClean và thiết lập khung bản đồ nhanh.
  • Cán bộ địa chính cấp Xã / Huyện: Sở hữu công cụ quản lý biến động đất đai chính xác, minh bạch hóa dữ liệu địa chính, hỗ trợ đắc lực cho công tác lập quy hoạch sử dụng đất.
  • Nhà nghiên cứu GIS / Khoa học Trái đất: Tài liệu tham khảo thực tiễn về độ chính xác phép chiếu VN-2000 kinh tuyến $105^\circ00'$ trong đo vẽ địa hình trung du Bắc Bộ.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để triển khai giải pháp?

  • Phần cứng: Máy trạm tối thiểu CPU Intel Core i3 (khuyến nghị Core i5/i7), RAM 4 GB, dung lượng đĩa trống 20 GB, cổng COM hoặc adapter USB-to-RS232 để trút số liệu từ máy toàn đạc South/Leica.
  • Phần mềm: Hệ điều hành Windows XP / Windows 7 / Windows 10 (32-bit hoặc 64-bit chạy giả lập), MicroStation SE v07.01, FAMIS v2011, TOP2AS, Pronet/GPSPro.

2. Giới hạn sai số đo vẽ bản đồ địa chính tỷ lệ 1:1000 được quy định như thế nào?

Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí điểm góc thửa đất trên bản đồ địa chính tỷ lệ 1:1000 so với điểm khống chế đo vẽ không được vượt quá:

  • $0.05\text{ m}$ đối với đất đô thị và đất ở tại nông thôn.
  • $0.10\text{ m}$ đối với đất nông nghiệp và đất phi nông nghiệp khác.
  • Kết quả bình sai của đề tài đạt $m_p = 0.006\text{ m}$, hoàn toàn thỏa mãn tiêu chuẩn.

3. Quy trình liên kết dữ liệu không gian (.DGN) với cơ sở dữ liệu thuộc tính?

Dữ liệu hình học sau khi được làm sạch Topo trên FAMIS sẽ được gán mã nhận dạng duy nhất cho từng thửa đất (gồm: Mã xã, Số tờ bản đồ, Số thứ tự thửa). Mã này hoạt động như khóa chính (Primary Key) kết nối 1-1 với bảng dữ liệu thuộc tính trong phần mềm CADDB hoặc Microsoft Access/SQL Server.

4. Cách khắc phục lỗi không đóng được vùng (Polygon) khi tạo tâm thửa trên FAMIS?

Nguyên nhân chủ yếu do ranh giới có khoảng hở (Undershoot) hoặc nét vẽ thừa đè lên nhau (Overshoot). Cần thực hiện:

  1. Chạy lệnh MRFClean với bán kính bắt điểm (Search Radius) từ $0.01 - 0.02\text{ m}$.
  2. Bật công cụ MRFFlag để rà soát các điểm cờ màu đỏ báo lỗi.
  3. Dùng lệnh bắt điểm chính xác (Snap Keypoint) trong MicroStation để nối liền các đỉnh cạnh trước khi chạy lại lệnh tạo vùng trên FAMIS.

5. Dự toán chi phí và thời gian thu hồi vốn khi chuyển đổi từ vẽ tay sang phần mềm?

Chi phí đầu tư bộ phần mềm và thiết bị toàn đạc điện tử dao động từ 150 - 250 triệu VNĐ. Nhờ tiết kiệm 60% thời gian thi công và cắt giảm 65% nhân lực, một đơn vị đo đạc có thể thu hồi vốn đầu tư chỉ sau 2 đến 3 dự án thành lập bản đồ địa chính cấp xã (khoảng 6 - 9 tháng hoạt động).

Kết luận

Khóa luận tốt nghiệp của sinh viên Lưu Thị Hồng đã ứng dụng thành công và chuẩn hóa quy trình kết hợp giữa máy toàn đạc điện tử South NTS-312B, công nghệ định vị vệ tinh GPS và bộ đôi phần mềm MicroStation SE - FAMIS 2011 để thành lập bản đồ địa chính tờ số 22 tỷ lệ 1:1000 tại xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc. Kết quả nghiên cứu không chỉ đáp ứng nghiêm ngặt các hạn sai trắc địa theo Thông tư số 25/2014/TT-BTNMT mà còn cung cấp cơ sở dữ liệu số hóa tin cậy phục vụ hiện đại hóa công tác quản lý nhà nước về đất đai tại địa phương.

Giải pháp là hình mẫu thực tiễn có giá trị ứng dụng cao cho các cơ quan tài nguyên môi trường và doanh nghiệp trắc địa trong lộ trình chuyển đổi số ngành quản lý đất đai.
