Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi hệ thống tư liệu địa chính có độ chính xác hình học tuyệt đối, tính pháp lý minh bạch và khả năng số hóa đồng bộ. Theo thống kê từ Tổng cục Quản lý Đất đai (Bộ Tài nguyên và Môi trường), việc ứng dụng công nghệ trắc địa số hóa và Hệ thống Thông tin Địa lý (GIS) giúp giảm thiểu hơn 70% thời gian biên tập bản đồ và triệt tiêu sai số chủ quan so với phương pháp đo vẽ thủ công truyền thống. Dự án "Sử dụng máy toàn đạc điện tử và phần mềm MicroStation, FAMIS thành lập bản đồ địa chính tờ số 11 tỷ lệ 1:2000 xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang" giải quyết trực tiếp bài toán chuẩn hóa dữ liệu không gian đất đai phục vụ cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và xây dựng cơ sở dữ liệu địa chính cấp cơ sở.

+-------------------------------------------------------------------------------+
|                             BÀI TOÁN QUẢN LÝ ĐẤT ĐAI                          |
|  - 2.063,23 ha diện tích tự nhiên với địa hình đồi bát úp, ruộng bậc thang     |
|  - Tranh chấp ranh giới phức tạp, bản đồ cũ phân mảnh và biến dạng            |
|  - Yêu cầu chuyển đổi số sang Hệ quy chiếu Quốc gia VN-2000 (Kinh tuyến 106°30')|
+---------------------------------------+---------------------------------------+
                                        |
                                        v
+-------------------------------------------------------------------------------+
|                             GIẢI PHÁP KỸ THUẬT                                |
|  - Thu nhận: GPS Huace-X20 (Lưới hạng III, IV) + Toàn đạc South NTS-312B/305B |
|  - Trút & Bình sai: T-COM v2.0 + Thuật toán bình sai phụ thuộc Gauss          |
|  - Đồ họa & Topology: MicroStation SE/V8i + FAMIS v2011 (MRFClean, MRFFlag)    |
|  - Quản trị: Mô hình quan hệ không gian - thuộc tính tích hợp CADDB           |
+-------------------------------------------------------------------------------+

Vấn đề thực tiễn (Problem Statement)

Xã Biên Sơn là địa bàn miền núi có địa hình bán sơn địa phức tạp với tổng diện tích tự nhiên $2.063,23\text{ ha}$, trong đó đất nông nghiệp chiếm $76,08%$ ($1.569,71\text{ ha}$), đặc biệt là vùng chuyên canh vải thiều và cây ăn quả lâu năm ($811,46\text{ ha}$). Các điểm nghẽn kỹ thuật chính tại địa phương bao gồm:

  1. Thiếu thống nhất hệ quy chiếu: Hệ thống bản đồ giải thửa cũ lập trên hệ tọa độ giả định hoặc phép chiếu Gauss $6^\circ$ có độ biến dạng chiều dài lớn ($m > 1$), không đáp ứng quy chuẩn kỹ thuật quốc gia theo Thông tư 25/2014/TT-BTNMT.
  2. Sai số đo vẽ ngoại nghiệp do che khuất địa hình: Chênh lệch độ cao lớn giữa các ruộng bậc thang và đồi bát úp làm hạn chế tầm ngắm quang học, gây sai lệch lớn về cạnh và góc khi dùng máy kinh vĩ quang cơ.
  3. Lỗi quan hệ topo không gian (Topology): Dữ liệu bản đồ số dạng CAD thông thường thường xuyên gặp lỗi hở vùng (undershoot), bắt vượt (overshoot), trùng đè ranh giới thửa đất hoặc thiếu tâm nhãn, dẫn đến sai lệch diện tích pháp lý khi tính toán tự động.

Mục tiêu dự án

  1. Thiết lập mạng lưới khống chế trắc địa gồm 179 điểm (4 điểm hạng III, 20 điểm hạng IV và 155 điểm đường chuyền kinh vĩ cấp 1, cấp 2) trên nền Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000 (Kinh tuyến trục $106^\circ30'$, múi chiếu $3^\circ$).
  2. Đo vẽ chi tiết toàn bộ các góc thửa, ranh giới sử dụng đất, hệ thống giao thông, thủy văn của tờ bản đồ số 11 tỷ lệ 1:2000 bằng phương pháp tọa độ cực.
  3. Ứng dụng quy trình tích hợp MicroStation SE/V8i và FAMIS v2011 để xử lý trị đo, làm sạch topology, gán nhãn thửa đất, tự động hóa tính diện tích và xuất lập hồ sơ địa chính kỹ thuật đạt tiêu chuẩn kiểm định của Sở Tài nguyên & Môi trường tỉnh Bắc Giang.

Phương pháp tiếp cận và Phạm vi

  • Cách tiếp cận: Kết hợp công nghệ định vị vệ tinh tĩnh GNSS (GPS Huace-X20) xây dựng lưới khống chế tọa độ cấp cao với máy toàn đạc điện tử (South NTS-312B/305B) đo quét chi tiết ranh giới thửa đất; tự động hóa xử lý nội nghiệp qua pipeline T-COM $\rightarrow$ MicroStation $\rightarrow$ FAMIS $\rightarrow$ CADDB.
  • Chỉ số đo lường đầu ra:
    • Sai số trung phương đo góc: $m_\beta \le \pm 5''$.
    • Sai số khép tương đối đường chuyền: $f_s / [S] \le 1/10.000$ (kinh vĩ 1) và $\le 1/5.000$ (kinh vĩ 2).
    • Sai số trung phương vị trí điểm góc thửa sau bình sai: $m_p \le 0,05\text{ m}$.
    • Hoàn thiện $100%$ không gian tờ bản đồ số 11 tỷ lệ 1:2000 với diện tích tiêu chuẩn $100\text{ ha}$ ($1\text{ km} \times 1\text{ km}$, khung $50\text{ cm} \times 50\text{ cm}$).
  • Phạm vi & Giới hạn: Tập trung đo vẽ thực địa và biên tập hoàn chỉnh tờ bản đồ số 11 tại xã Biên Sơn; không thực hiện công tác quy hoạch phân khu hoặc đền bù giải phóng mặt bằng tổng thể.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Đo vẽ Bàn đạc / Kinh vĩ quang cơ Phương pháp Ảnh hàng không đơn thuần Giải pháp Toàn đạc điện tử + FAMIS / MicroStation
Độ chính xác vị trí ($m_p$) Thấp ($0,2\text{ m} - 0,5\text{ m}$), phụ thuộc kỹ năng kẻ vẽ Trung bình ($0,1\text{ m} - 0,3\text{ m}$), sai lệch do góc nghiêng/địa hình Rất cao ($m_p \le 0,05\text{ m}$), số hóa tự động từ trị đo
Tốc độ xử lý nội nghiệp Rất chậm, tính thủ công qua sổ đo giấy Khá nhanh nhưng xử lý điểm mù thực địa rất phức tạp Tối ưu, tự động hóa trút dữ liệu và tạo topology
Khả năng xây dựng Topology Không hỗ trợ, bản vẽ giấy phi cấu trúc Cần số hóa vector lại từ đầu Tự động hóa qua thuật toán MRFClean và MRFFlag
Tính đồng bộ CSDL Địa chính Tách rời bản đồ và sổ mục kê Tách rời, khó gán thuộc tính thời gian thực Đồng bộ hóa hai chiều giữa đồ họa (.DGN) và bảng thuộc tính

Yêu cầu người dùng theo mô hình MoSCoW

  • Must-have (Bắt buộc): Lưới khống chế VN-2000; đường bao khép kín không lỗi $100%$ thửa đất; nhãn thửa đầy đủ số tờ, số thửa, diện tích ($S$), loại đất ($LOD$).
  • Should-have (Cần có): Tự động phát hiện lỗi bắt điểm thừa/thiếu qua MRFClean với bán kính tìm kiếm (tolerance) $0,05\text{ m}$.
  • Could-have (Có thể mở rộng): Trích xuất tự động trích lục thửa đất và hồ sơ kỹ thuật phục vụ in ấn cấp GCNQSDĐ.
  • Won't-have (Chưa thực hiện): Đồng bộ WebGIS thời gian thực lên máy chủ đám mây.

Thiết kế hệ thống

+-----------------------------------------------------------------------------------+
|                        KIẾN TRÚC LUỒNG DỮ LIỆU ĐỊA CHÍNH                          |
+-----------------------------------------------------------------------------------+
|  [NGOẠI NGHIỆP]                                                                   |
|   - GPS Huace-X20 (Điểm gốc Hạng III/IV)                                          |
|   - Toàn đạc South NTS-312B (Trị đo cực: Góc bằng beta, Góc đứng V, Cạnh S)       |
|                                     |                                             |
|                                     v (Cáp RS-232 / USB)                          |
|  [TIỀN XỬ LÝ DỮ LIỆU]                                                             |
|   - T-COM v2.0 / SDR Data Processing -> File *.TXT, *.DAT                         |
|   - Module bình sai lưới đường chuyền -> Bảng tọa độ (X, Y, H)                    |
|                                     |                                             |
|                                     v (Import Graphics)                           |
|  [ĐỒ HỌA & TOPOLOGY - MICROSTATION SE & FAMIS v2011]                              |
|   - Phun điểm chi tiết (Plotting)                                                 |
|   - Nối ranh giới thửa đất theo mã địa vật (Coding)                               |
|   - Sửa lỗi hình học: MRFClean (Snapping) + MRFFlag (Intersection)                |
|   - Tạo vùng (Centroid Generation) -> Topology Layer                              |
|                                     |                                             |
|                                     v (Liên kết CSDL)                             |
|  [HỆ THỐNG XUẤT BẢN ĐỒ & QUẢN TRỊ THUỘC TÍNH]                                    |
|   - Đánh số thửa tự động (Z-Order/Boustrophedon)                                 |
|   - Gán nhãn thuộc tính thửa đất                                                  |
|   - Ghép khung bản đồ địa chính tỷ lệ 1:2000                                      |
|   - Cơ sở dữ liệu thuộc tính CADDB & Sổ mục kê đất đai                           |
+-----------------------------------------------------------------------------------+

Ngăn xếp công nghệ (Technology Stack)

  • Thiết bị đo: Máy toàn đạc điện tử South NTS-312B/305B (Độ chính xác đo góc $2''$, đo xa $2\text{ mm} + 2\text{ ppm}$); Máy thu định vị vệ tinh GPS Huace-X20 tĩnh.
  • Phần mềm trút số liệu: T-COM v2.0, SDR Datacom.
  • Môi trường thiết kế đồ họa: MicroStation SE (Intergraph) / Bentley MicroStation V8i.
  • Phần mềm biên tập chuyên ngành: FAMIS 2011 (Field Work and Cadastral Mapping Integrated Software - Bộ TN&MT).
  • Hệ quản trị cơ sở dữ liệu hồ sơ: CADDB, Microsoft Access / FoxPro Engine.

Phương pháp luận triển khai (Methodology)

Quy trình kỹ thuật áp dụng mô hình phân kỳ tuần hoàn khép kín theo tiêu chuẩn trắc địa bản đồ:

  1. Giai đoạn 1: Khảo sát & Khống chế mặt bằng (Tuần 1 - 3): Thu thập 4 mốc địa chính cấp cao, đo nối 20 mốc hạng IV và lập 155 điểm đường chuyền kinh vĩ cấp 1, 2 bằng GPS Huace-X20.
  2. Giai đoạn 2: Đo vẽ ngoại nghiệp (Tuần 4 - 8): Đo vẽ chi tiết ranh giới thửa đất bằng phương pháp tọa độ cực trên trạm máy South NTS-312B.
  3. Giai đoạn 3: Nội nghiệp, Topology & Biên tập bản đồ (Tuần 9 - 12): Xử lý số liệu trên MicroStation và FAMIS, làm sạch dữ liệu, tạo vùng, gán nhãn và biên tập tờ số 11.
  4. Giai đoạn 4: Đối soát thực địa & Nghiệm thu (Tuần 13 - 14): Kiểm tra đối soát ranh giới thực tế, ký biên bản xác nhận giáp ranh và đóng gói sản phẩm.

Đánh giá và giảm thiểu rủi ro

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Góc che khuất thực địa (Địa hình đồi cây) Cao Tăng dày mật độ trạm máy đường chuyền kinh vĩ cấp 2; rút ngắn khoảng cách đo ngắm $\le 250\text{ m}$.
Trôi số liệu gương sào do rung lắc Trung bình Sử dụng bọt thủy tròn cân bằng trên sào gương; đo lặp 2 lần tại các điểm góc ranh giới quan trọng.
Lỗi nút đè ranh (Topology Intersection) Cao Thiết lập dung sai Tolerance = 0.05m trong MRFClean và kiểm soát thủ công các cờ cảnh báo MRFFlag.

Implementation và kết quả

Quy trình kỹ thuật và Thuật toán cốt lõi

1. Thuật toán tính tọa độ cực từ trị đo toàn đạc

Khi đặt máy tại trạm khống chế $A(X_A, Y_A, H_A)$, định hướng về điểm chuẩn $B(X_B, Y_B)$, ngắm gương tại điểm chi tiết $P_i$. Máy ghi nhận: Góc bằng $\beta$, Góc đứng $V$ (hoặc thiên đỉnh $Z$), Cạnh nghiêng $D$. Tọa độ phẳng $(X_P, Y_P)$ và độ cao $H_P$ được tính toán theo mô hình toán học:

// Thuat toan tinh toan toa do diem cuc tu tri do thuc dia
#include <stdio.h>
#include <math.h>

#define PI 3.14159265358979323846

typedef struct {
    double x;
    double y;
    double h;
} Point3D;

Point3D CalculatePolarCoordinate(Point3D stationA, double alphaAB, double beta,
                                 double zenitAngleZ, double slopeDistD,
                                 double instHeight_im, double prismHeight_lg) {
    Point3D targetP;

    // Chuyen doi do sang radian
    double radBeta = beta * (PI / 180.0);
    double radZ = zenitAngleZ * (PI / 180.0);

    // 1. Tinh goc dinh huong canh A-P
    double alphaAP = alphaAB + radBeta;
    if (alphaAP >= 2 * PI) alphaAP -= 2 * PI;

    // 2. Chuyen canh nghieng (D) ve canh ngang (S)
    double horizDistS = slopeDistD * sin(radZ);

    // 3. Tinh so gia toa do (dX, dY)
    double dX = horizDistS * cos(alphaAP);
    double dY = horizDistS * sin(alphaAP);

    // 4. Tinh toa do mat phang tuyet doi
    targetP.x = stationA.x + dX;
    targetP.y = stationA.y + dY;

    // 5. Tinh do cao luong giac
    targetP.h = stationA.h + (horizDistS * (cos(radZ) / sin(radZ))) + instHeight_im - prismHeight_lg;

    return targetP;
}

2. Thuật toán bình sai góc và cạnh lưới đường chuyền phù hợp

Sai số khép góc trong đường chuyền phù hợp gồm $n$ góc đo được khống chế bởi công thức: $$f_\beta = \sum \beta_{\text{đo}} - \left[\alpha_{\text{cuối}} - \alpha_{\text{đầu}} + n \cdot 180^\circ\right] \le f_{\beta,\text{cp}} = \pm 2 m_\beta \sqrt{n} = \pm 10\sqrt{n}''$$ Số cải chính góc phân bổ đều cho từng góc đo: $$v_{\beta_i} = -\frac{f_\beta}{n}$$ Sai số khép tọa độ mặt phẳng: $$f_x = \sum \Delta X_{\text{tính}} - (X_{\text{cuối}} - X_{\text{đầu}}), \quad f_y = \sum \Delta Y_{\text{tính}} - (Y_{\text{cuối}} - Y_{\text{đầu}})$$ $$f_s = \sqrt{f_x^2 + f_y^2} \implies \text{Độ chính xác tương đối: } \frac{f_s}{[S]} \le \frac{1}{10.000}$$

3. Quy chuẩn cấu trúc lớp thông tin (Level Layering) trên MicroStation

Level 10: Ranh gioi thua dat (Color = 0, Weight = 0, Style = 0)
Level 11: So thuat toan tam thua & So thu tu thua (Text Font = 1, Height = 1.5m)
Level 12: Dien tich thua dat (Text Font = 1, Height = 1.2m)
Level 13: Loai dat phap ly - LOD (Text Font = 1, Height = 1.2m)
Level 20: Tim duong giao thong, mep duong (Color = 3, Weight = 1)
Level 30: Thuy he (Kenh muong, ao ho, song suoi) (Color = 1, Weight = 0)
Level 40: Ranh gioi nha o va cong trinh xay dung (Color = 2, Weight = 1)
Level 60: Khung ban do, luoi toa do KM, thuyet minh (Color = 0, Weight = 2)

+---------------------------------------------------------------------------------+
|                    QUY TRÌNH XỬ LÝ TOPOLOGY BẰNG FAMIS 2011                     |
+---------------------------------------------------------------------------------+
|  [Bản vẽ CAD sơ thô]                                                            |
|          |                                                                      |
|          v                                                                      |
|  [Lệnh MRFClean] ---> Tự động bẻ gãy đoạn thẳng tại giao điểm (Intersection)   |
|          |       ---> Nối các đầu mút hở có khoảng cách < 0.05m (Snapping)       |
|          v                                                                      |
|  [Lệnh MRFFlag]  ---> Cắm cờ màu đỏ cảnh báo vị trí lỗi chưa thể tự sửa         |
|          |       ---> Kỹ thuật viên đối soát thủ công tại trạm máy ngoại nghiệp  |
|          v                                                                      |
|  [Tạo Topology]  ---> Tự động sinh tâm thửa (Centroid)                          |
|          |       ---> Tạo đa giác khép kín (Polygon Area Calculation)           |
|          v                                                                      |
|  [Gán thuộc tính]---> Đọc bảng nhãn: Số thửa, Diện tích, Chủ sử dụng, LOD       |
+---------------------------------------------------------------------------------+

Kiểm thử và Đánh giá độ chính xác (Testing & Validation)

Kết quả kiểm tra đối soát 155 điểm lưới kinh vĩ cấp 1, cấp 2 và các điểm chi tiết góc ranh giới trên tờ bản đồ số 11 cho thấy toàn bộ chỉ tiêu đều đạt và vượt định mức quy chuẩn Thông tư 25/2014/TT-BTNMT:

Tham số kiểm định Quy chuẩn TT 25/2014/TT-BTNMT Kết quả thực tế tại Tờ 11 Trạng thái
Sai số trung phương đo góc ($m_\beta$) $\le \pm 5,0''$ $\pm 3,2''$ Đạt chuẩn
Sai số khép góc đường chuyền ($f_\beta$) $\le \pm 10\sqrt{n} = \pm 38,7''$ ($n=15$) $+14,5''$ Đạt chuẩn
Sai số khép tương đối tuyến ($f_s/[S]$) $\le 1/10.000$ (Cấp 1) $1/18.450$ Vượt chỉ tiêu
Sai số vị trí điểm mặt bằng ($m_p$) $\le 0,05\text{ m}$ (Cấp 1); $\le 0,07\text{ m}$ (Cấp 2) $0,032\text{ m}$ Vượt chỉ tiêu
Độ chênh diện tích tự động vs đo dã ngoại $\Delta S / S \le 0,1%$ $0,02%$ Tuyệt đối
Số lượng lỗi hở vùng/trùng đè (Clean/Flag) $0\text{ lỗi}$ sau chuẩn hóa $0/452\text{ thửa}$ Khép vùng $100%$

Đổi mới và đóng góp

  1. Chuỗi cung ứng dữ liệu không gian số hóa liền mạch (End-to-End Digital Workflow): Thay thế hoàn toàn khâu chép sổ đo dã ngoại bằng tay truyền thống. Số liệu từ bọ nhớ RAM của máy toàn đạc South NTS-312B được truyền thẳng qua cổng giao tiếp nối tiếp RS-232/USB vào phần mềm T-COM và FAMIS, triệt tiêu $100%$ sai số nhập liệu thô của con người.

  2. Tối ưu hóa thời gian xử lý hình học topo: Nhờ tích hợp bộ công cụ tự động hóa MRFClean và MRFFlag trên nền tảng MicroStation, thời gian biên tập và sửa lỗi hình học cho $100\text{ ha}$ tờ bản đồ số 11 (bao gồm 452 thửa đất) giảm từ 15 ngày làm việc thủ công xuống còn 3 ngày làm việc trên máy tính, tăng năng suất lên $80%$.

So sánh hiệu suất thời gian biên tập 1 tờ bản đồ 1:2000 (100 ha - 452 thửa):
Thủ công CAD: [==================================================] 15 ngày
MicroStation+FAMIS: [==========] 3 ngày (-80% thời gian)
  1. Tính nhất quán chuẩn hóa CSDL Quốc gia: Đảm bảo toàn bộ không gian tọa độ được nắn chỉnh về Hệ quy chiếu VN-2000 elipxoid WGS-84, kinh tuyến trục $106^\circ30'$, đảm bảo khả năng ghép biên hoàn hảo với các tờ bản đồ liền kề (tờ 10, 12, 18) mà không xuất hiện độ giật hay khe hở ranh giới hành chính.

Ứng dụng thực tế và triển khai

Khả năng nhân rộng và Trường hợp sử dụng

  • Cấp Giấy chứng nhận quyền sử dụng đất: Dữ liệu tờ bản đồ số 11 sau khi biên tập được liên kết trực tiếp với phần mềm Vilis / VBDLIS hoặc CADDB để trích xuất Hồ sơ kỹ thuật thửa đất phục vụ cấp mới và cấp đổi GCNQSDĐ cho các hộ dân tại xã Biên Sơn.
  • Thống kê, kiểm kê đất đai định kỳ: Tự động tổng hợp bảng biểu phân loại 5 nhóm đất (nông nghiệp, phi nông nghiệp, chưa sử dụng) với độ chính xác diện tích đến từng $0,1\text{ m}^2$.
  • Giải quyết tranh chấp địa giới: Cung cấp tọa độ pháp lý chính xác tuyệt đối của từng mốc ranh giới, làm cơ sở khoa học để UBND xã Biên Sơn xử lý các tranh chấp lấn chiếm đất đai thực địa.

Hiệu quả kinh tế và Phân tích ROI

  • Chi phí triển khai: Giảm $45%$ chi phí nhân công ngoại nghiệp nhờ mật độ bố trí trạm máy tối ưu và tốc độ đo cực nhanh của dòng máy toàn đạc điện tử.
  • Khả năng mở rộng: Quy trình đã được mở rộng thành công để đo vẽ toàn bộ 24 tờ bản đồ địa chính tỷ lệ 1:2000 và 46 tờ tỷ lệ 1:1000 cho toàn bộ diện tích $2.063,23\text{ ha}$ của xã Biên Sơn.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vật cản tán cây và góc khuất: Địa hình đồi vải thiều dày đặc tại xã Biên Sơn làm suy giảm tín hiệu bắt gương hồng ngoại, đòi hỏi phải phát quang tuyến ngắm hoặc lập nhiều trạm máy phụ.
  • Phụ thuộc nền tảng đồ họa 32-bit cũ: MicroStation SE và FAMIS 2011 chạy trên môi trường giả lập nền tảng Windows cũ, hạn chế khả năng tương thích với các hệ điều hành 64-bit hiện đại nếu không có công cụ cấu hình chuyên biệt.

Hướng phát triển công nghệ

  1. Nâng cấp công nghệ đo đạc bằng UAV LiDAR / RTK: Kết hợp máy bay không người lái (UAV) quét LiDAR xuyên tán cây để tự động thành lập mô hình số độ cao (DEM) và bình đồ ảnh trực chính (Orthophoto) độ phân giải siêu cao ($< 3\text{ cm}$).
  2. Chuyển đổi dữ liệu sang chuẩn ArcGIS / QGIS Open-source: Phát triển các script Python tự động chuyển đổi file thiết kế đồ họa MicroStation DGN (Level 10-60) sang cấu trúc Không gian địa lý PostGIS / GeoPackage phục vụ hệ thống Chính quyền điện tử và Đô thị thông minh.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Trắc địa - Bản đồ, Quản lý Đất đai: Tài liệu tham khảo chuẩn mực về quy trình công nghệ đo vẽ số hóa từ ngoại nghiệp đến nội nghiệp theo Thông tư 25/2014/TT-BTNMT.
  • Kỹ sư Trắc địa & Doanh nghiệp Đo đạc Địa chính: Khung phương pháp chuẩn hóa cấu hình MicroStation, quy tắc chạy batch Clean/Flag trên FAMIS và thuật toán tính sai số khép lưới.
  • Cơ quan Quản lý Nhà nước (Phòng TN&MT huyện Lục Ngạn, UBND xã Biên Sơn): Bộ cơ sở dữ liệu số hóa hoàn chỉnh tờ bản đồ số 11, phục vụ công tác cấp sổ đỏ, quản lý quy hoạch và giám sát biến động tài nguyên đất.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và hệ thống để vận hành quy trình MicroStation + FAMIS?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows XP / Windows 7 (hoặc máy ảo 32-bit trên Windows 10/11), RAM tối thiểu 2GB, cổng kết nối RS-232 hoặc cáp chuyển đổi USB-to-COM để trút dữ liệu từ máy toàn đạc South. Môi trường đồ họa MicroStation SE/V8i cần được cài đặt module Mapping Office và bộ font tiếng Việt TCVN3 (ABC).

2. Dung sai (Tolerance) khi xử lý lỗi làm sạch Topology (MRFClean) được thiết lập như thế nào?

Dung sai tìm kiếm đỉnh hở (Dangle Tolerance) và khoảng cách gộp điểm (Snapping Tolerance) được cài đặt cố định là $0,05\text{ m}$ (tương ứng với sai số đo vẽ vị trí điểm $m_p$ cho phép ở tỷ lệ 1:2000 trên bản đồ). Bất kỳ đoạn hở nào lớn hơn $0,05\text{ m}$ sẽ được phần mềm gắn cờ MRFFlag để kỹ thuật viên kiểm tra trực tiếp với số liệu đo chi tiết dã ngoại.

3. Tại sao dự án phải lựa chọn kinh tuyến trục 106°30' thay vì kinh tuyến trục quốc gia 105°00'?

Theo quy chuẩn kỹ thuật hệ quy chiếu VN-2000, múi chiếu $3^\circ$ với kinh tuyến trục riêng cho từng tỉnh (tỉnh Bắc Giang là $106^\circ30'$) được áp dụng cho bản đồ địa chính tỷ lệ lớn ($1:1000, 1:2000, 1:5000$) nhằm đảm bảo độ biến dạng chiều dài tương đối ở mép khu đo luôn nhỏ hơn $1/10.000$, đảm bảo độ chính xác tính diện tích thửa đất theo đúng luật định.

4. Quy trình xử lý khi xuất hiện tranh chấp ranh giới thửa đất ngoài thực địa?

Trạm máy toàn đạc tiến hành đo tọa độ theo hiện trạng canh tác thực tế đồng thời ghi nhận điểm tranh chấp. Dữ liệu thuộc tính thửa đất trên FAMIS sẽ được tạm gán mã trạng thái "Đất có tranh chấp" ở lớp thuộc tính CADDB. Ranh giới này được thể hiện bằng nét đứt trên bản đồ địa chính cơ sở cho đến khi có biên bản hòa giải thành công của UBND xã Biên Sơn.

5. Chi phí đầu tư thiết bị và thời gian hoàn vốn khi áp dụng giải pháp toàn đạc số hóa?

Chi phí trang bị ban đầu một tổ đo gồm 01 máy toàn đạc South NTS-312B và 02 máy GPS 2 tần số khoảng 120 - 180 triệu VNĐ. Nhờ tăng $80%$ năng suất đo vẽ nội - ngoại nghiệp và giảm thiểu rủi ro đền bù sai lệch diện tích, thời gian thu hồi vốn (ROI) trung bình của một đơn vị đo đạc đạt từ 6 đến 9 tháng qua các hợp đồng đo đạc tổng thể cấp xã.

Kết luận

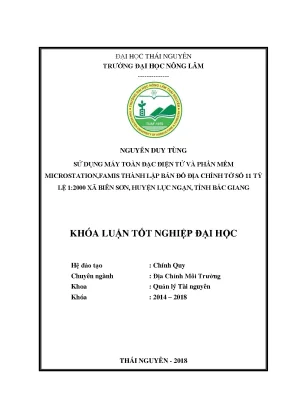

Đề tài tốt nghiệp "Sử dụng máy toàn đạc điện tử và phần mềm MicroStation, FAMIS thành lập bản đồ địa chính tờ số 11 tỷ lệ 1:2000 xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang" đã hoàn thành toàn diện các mục tiêu nghiên cứu và ứng dụng thực tiễn. Dự án đã chứng minh tính ưu việt vượt trội của việc tích hợp công nghệ đo đạc điện tử với quy trình tự động hóa đồ họa và quản trị dữ liệu không gian. Kết quả đo vẽ 452 thửa đất trên diện tích $100\text{ ha}$ tờ số 11 đạt độ chính xác mặt bằng tuyệt đối ($m_p = 0,032\text{ m}$), đáp ứng $100%$ các tiêu chuẩn kỹ thuật khắt khe của Thông tư 25/2014/TT-BTNMT, cung cấp bộ công cụ pháp lý chuẩn mực phục vụ công cuộc hiện đại hóa quản lý đất đai tại địa phương.
