Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, bảo đảm an ninh quốc phòng và trật tự pháp lý. Theo các báo cáo thống kê từ Tổng cục Quản lý Đất đai (Bộ Tài nguyên và Môi trường - TN&MT), việc ứng dụng công nghệ thông tin và chuyển đổi số trong quản lý hồ sơ địa chính giúp giảm thiểu trên 65% thời gian xử lý thủ tục hành chính, đồng thời hạn chế tối đa tình trạng tranh chấp, lấn chiếm đất đai do sai lệch dữ liệu đo đạc truyền thống.

Tuy nhiên, tại các địa bàn miền núi, khu vực biên giới phức tạp như xã Bản Phiệt, huyện Bảo Thắng, tỉnh Lào Cai (với 6,5 km đường biên giới giáp Trung Quốc), công tác quản lý đất đai gặp nhiều thách thức lớn: địa hình chia cắt mạnh bởi núi cao thung lũng hẹp, độ dốc lớn, thảm phủ thực vật dày đặc và ranh giới sử dụng đất biến động liên tục qua các giai đoạn canh tác.

                  THỰC TRẠNG QUẢN LÝ ĐẤT ĐAI TẠI XÃ BẢN PHIỆT
                       GIẢI PHÁP ĐỀ TÀI KHÓA LUẬN

Vấn đề thực tiễn (Problem Statement)

Phương pháp thành lập bản đồ địa chính thủ công truyền thống (sử dụng máy kinh vĩ quang cơ, bàn đạc hoặc số hóa bản đồ giấy cũ) bộc lộ các nhược điểm nghiêm trọng:

  1. Sai số tích lũy lớn: Tỷ lệ sai lệch vị trí điểm ranh giới thửa đất ngoài thực địa vượt ngưỡng cho phép đối với bản đồ tỷ lệ lớn 1:1000.
  2. Không đồng bộ dữ liệu: Thiếu sự liên kết giữa dữ liệu hình thái không gian (Spatial Data) và dữ liệu thuộc tính pháp lý (Attribute Data) của từng chủ sử dụng đất.
  3. Hiệu suất nội nghiệp thấp: Quá trình đóng vùng thửa đất (Topology Building), đánh số thửa, tính diện tích và xuất hồ sơ kỹ thuật thửa đất thủ công tốn nhiều nhân lực và dễ phát sinh lỗi lặp số thửa hoặc chồng đè ranh giới (Overlapping).

Mục tiêu dự án

  1. Mục tiêu 1: Ứng dụng quy trình công nghệ đo đạc hiện đại bằng máy thu vệ tinh RTK-GNSS ComNav T300 để thu thập dữ liệu tọa độ chi tiết ngoại nghiệp với độ chính xác cao tại tờ bản đồ số 59, thôn Bản Phiệt, xã Bản Phiệt.
  2. Mục tiêu 2: Ứng dụng nền tảng đồ họa MicroStation V8i tích hợp module phần mềm chuyên ngành gCadas để tự động hóa xử lý số liệu, sửa lỗi hình học, tạo vùng thửa đất, đánh số thửa và biên tập tờ bản đồ địa chính số tờ số 59 tỷ lệ 1:1000 tuân thủ Thông tư 25/2014/TT-BTNMT.
  3. Mục tiêu 3: Xây dựng cơ sở dữ liệu thuộc tính địa chính đồng bộ, xuất bộ hồ sơ kỹ thuật thửa đất phục vụ trực tiếp cho công tác đăng ký, cấp mới, cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).
  4. Mục tiêu 4: Đánh giá độ chính xác, hiệu quả kinh tế - kỹ thuật của giải pháp công nghệ tin học so với các phương pháp truyền thống.

Phạm vi và giới hạn (Scope & Limitations)

  • Phạm vi không gian: Tờ bản đồ địa chính số 59, tỷ lệ 1:1000, thuộc thôn Bản Phiệt, xã Bản Phiệt, huyện Bảo Thắng, tỉnh Lào Cai.
  • Kích thước khung bản đồ: Chuẩn $50\text{ cm} \times 50\text{ cm}$, tương đương diện tích đo vẽ thực địa $25\text{ ha}$ ($500\text{ m} \times 500\text{ m}$).
  • Hệ quy chiếu toán học: Hệ tọa độ Quốc gia VN-2000, kinh tuyến trục tỉnh Lào Cai $104^\circ 45'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài $k_0 = 0.9999$.
  • Giới hạn kỹ thuật: Đề tài tập trung xử lý dữ liệu đo vẽ chi tiết mặt đất (2D Cadastre); chưa tích hợp mô hình bề mặt 3D và các lớp công trình ngầm phức tạp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Phương pháp Đo đạc Cổ điển (Máy kinh vĩ/Thước dây + Vẽ tay) Ứng dụng AutoCAD + FAMIS cũ (MicroStation SE/V7) Giải pháp Đề tài: RTK ComNav T300 + MicroStation V8i + gCadas
Độ chính xác mặt phẳng Thấp ($M_p > 25\text{ cm}$), phụ thuộc nhiều vào mắt đọc Trung bình ($M_p \approx 10 - 15\text{ cm}$), phụ thuộc góc đo toàn đạc Rất cao ($M_p < 5 - 7\text{ cm}$), định vị vệ tinh vi phân thời gian thực
Tốc độ ngoại nghiệp $15 - 20\text{ thửa/ngày/tổ}$ $40 - 60\text{ thửa/ngày/tổ}$ $120 - 180\text{ thửa/ngày/tổ}$
Xử lý Topology (Tạo vùng) Vẽ thủ công, không có topology Dễ lỗi font, giới hạn 63 level, thường lỗi rác đỉnh Tự động dò bắt điểm, sửa lỗi hở/thừa đường, hỗ trợ vô hạn level
Liên kết CSDL Địa chính Ghi sổ bộ giấy, không đồng bộ Dữ liệu thuộc tính dạng tệp DBF rời rạc Kết nối trực tiếp cơ sở dữ liệu thuộc tính, tự động gán nhãn quy chủ
Tuân thủ Chuẩn TT 25/2014 Hoàn toàn thủ công, khó đạt chuẩn Cần chỉnh sửa thủ công nhiều công đoạn 100% tuân thủ cấu trúc lớp (Level), màu sắc (Color), lực nét (Weight)

Phân tích yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc có):
    • Tuân thủ hệ quy chiếu VN-2000 kinh tuyến trục Lào Cai $104^\circ 45'$.
    • Thuật toán tự động tìm và vá lỗi hình học ranh thửa (Dangle, Undershoot, Overshoot, Duplicate lines).
    • Tự động tạo Topology vùng thửa đất và xuất file thiết kế định dạng chuẩn .dgn.
  • Should have (Nên có):
    • Tự động đánh số thửa tự động theo nguyên tắc từ trái sang phải, từ trên xuống dưới.
    • Tự động bố trí tâm thửa (Centroid) và tạo nhãn địa chính (Số thửa, diện tích, loại đất).
  • Could have (Có thể có):
    • Xuất sơ đồ hình thể và hồ sơ kỹ thuật thửa đất (HSTĐ) sang định dạng Word/PDF.
  • Won't have (Chưa thực hiện trong giai đoạn này):
    • Khả năng cập nhật biến động đất đai trực tuyến trên nền WebGIS phân tán.

Thiết kế hệ thống

graph TD
    A["Ngoại nghiệp: Đo RTK-GNSS ComNav T300"] -->|"Trút dữ liệu thô (.txt, .csv)"| B["Xử lý sơ bộ: Microsoft Excel & Bảng tính"]
    B -->|"Tọa độ X, Y, H chuẩn VN-2000"| C["MicroStation V8i (Khởi tạo Seed File VN-2000)"]
    C -->|"Triển điểm đo chi tiết lên bản vẽ"| D["gCadas: Nối biên vẽ ranh giới thửa đất"]
    D -->|"Kiểm tra & Sửa lỗi hình học"| E["Module MRF Clean / Topology Builder"]
    E -->|"Đóng vùng thửa đất (Polygons)"| F["Tạo tâm thửa & Gán dữ liệu thuộc tính"]
    F -->|"Đánh số thửa tự động"| G["Biên tập Bản đồ địa chính Tờ 59 (1:1000)"]
    G --> H["Bộ hồ sơ kỹ thuật thửa đất & Báo cáo diện tích"]

Công nghệ và phiên bản sử dụng

  1. Nền tảng CAD/GIS: Bentley MicroStation V8i (SELECTseries 3/4) Engine.
  2. Phần mềm Địa chính chuyên dụng: gCadas v2.x (eKiGIS JSC) & VIETMAP XM Engine.
  3. Thiết bị định vị vệ tinh: RTK-GNSS ComNav Technology T300 GNSS Receiver (Tần số kép GPS L1/L2, GLONASS, BeiDou, độ chính xác đo động RTK: Ngang $\pm 8\text{ mm} + 1\text{ ppm}$, Đứng $\pm 15\text{ mm} + 1\text{ ppm}$).
  4. Phần mềm xử lý trị đo: ComNav Compass Solution & Microsoft Excel 2016.

Chuẩn hóa phân lớp dữ liệu (CAD Level Schema) theo Thông tư 25/2014/TT-BTNMT

  • Level 10: Đường ranh giới thửa đất (Color: 0 - White, Weight: 1, Line Style: 0).
  • Level 11: Tâm thửa đất, nhãn địa chính (Số thửa, diện tích, loại đất) (Color: 3 - Red/Color: 2 - Green).
  • Level 13: Đường địa giới hành chính các cấp, mốc giới hành chính.
  • Level 20: Tim đường, mép đường giao thông bộ, cầu cống.
  • Level 30: Đường bờ nước, sông, suối, kênh, rạch (Thủy hệ).
  • Level 40: Điểm khống chế đo vẽ, điểm tọa độ quốc gia (Color: 1 - Blue).
  • Level 60: Khung bản đồ, lưới km, tên cơ quan duyệt, chú giải pháp lý.

Thiết kế cấu trúc bảng dữ liệu thuộc tính thửa đất

-- Cấu trúc bảng lưu trữ thuộc tính thửa đất địa chính
CREATE TABLE CAD_PARCEL_SHEET59 (
    Parcel_ID INT PRIMARY KEY,
    Sheet_Number INT NOT NULL DEFAULT 59,
    Parcel_Number INT NOT NULL,
    Land_Area_Calculated NUMERIC(10, 2) NOT NULL, -- Diện tích tính toán (m2)
    Land_Area_Legal NUMERIC(10, 2),              -- Diện tích pháp lý (m2)
    Land_Use_Type VARCHAR(10) NOT NULL,          -- Mã loại đất (ONT, CLN, RSX, LUA...)
    Owner_Name NVARCHAR(150) NOT NULL,           -- Tên chủ sử dụng đất
    Owner_ID_Card VARCHAR(20),                  -- CMND/CCCD chủ sử dụng
    Address NVARCHAR(255) NOT NULL,             -- Địa chỉ thửa đất (Thôn Bản Phiệt)
    Legal_Status NVARCHAR(100),                 -- Tình trạng cấp GCNQSDĐ
    Centroid_X NUMERIC(12, 4) NOT NULL,         -- Tọa độ X tâm thửa
    Centroid_Y NUMERIC(12, 4) NOT NULL          -- Tọa độ Y tâm thửa
);

Phương pháp luận (Methodology)

Dự án áp dụng phương pháp nghiên cứu kết hợp thực nghiệm địa chính chuẩn hóa theo quy trình 5 bước:

[Khảo sát & Lập lưới khống chế] ➔ [Đo vẽ chi tiết RTK] ➔ [Xử lý số liệu & Dựng hình] ➔ [Đối soát thực địa] ➔ [Hoàn thiện & Nghiệm thu]
  1. Khảo sát & Lập lưới khống chế: Thiết kế và đo nối 20 điểm lưới khống chế đo vẽ (từ điểm KV1-1 trở đi) bằng máy RTK-GNSS bảo đảm sai số sau bình sai $M_p \le 0.1\text{ mm}$ theo tỷ lệ bản đồ ($10\text{ cm}$ ngoài thực địa).
  2. Đo vẽ chi tiết ngoại nghiệp: Tiến hành đo chi tiết từng góc thửa, ranh giới sử dụng đất theo sơ họa và bản mô tả ranh giới, mốc giới thửa đất có sự chứng kiến của các chủ sử dụng liền kề và cán bộ địa chính xã.
  3. Xử lý số liệu nội nghiệp & Dựng hình CAD: Trút dữ liệu thô, lọc nhiễu, chuyển đổi định dạng, gán lớp và dựng mô hình hình học trên MicroStation V8i + gCadas.
  4. Kiểm tra, đối soát thực địa: In bản đồ đối soát, tiến hành rà soát các thửa đất có tranh chấp, chồng lấn hoặc sai lệch thông tin quy chủ ngoài thực địa.
  5. Biên tập hoàn thiện & Bàn giao: Đóng gói bản đồ số định dạng .dgn, lập bảng tổng hợp diện tích, xuất hồ sơ kỹ thuật thửa đất.

Triển khai thực tế và kết quả

Quy trình triển khai nội nghiệp

Quá trình biên tập tờ bản đồ số 59 được tiến hành tuần tự qua các module xử lý chuyên sâu trên nền tảng MicroStation V8i và gCadas:

                  QUY TRÌNH BIÊN TẬP BẢN ĐỒ TRÊN GCADAS

Trích đoạn mã xử lý và cấu trúc dữ liệu trút máy

Dữ liệu đo vẽ chi tiết từ sổ điện tử máy ComNav T300 sau khi qua module tính toán tọa độ được chuẩn hóa sang tệp ASCII văn bản phân cách dấu phẩy có định dạng:

// Định dạng: Điểm đo, Tọa độ X (Bắc), Tọa độ Y (Đông), Độ cao H, Mã đối tượng
1,2490769.342,497120.518,124.65,R_THUA
2,2490785.110,497135.224,125.10,R_THUA
3,2490792.650,497180.890,126.02,R_THUA
4,2490740.125,497195.400,124.80,R_THUA
5,2490720.880,497140.310,123.95,R_THUA

Script tự động hóa chuẩn hóa điểm đo và tạo phần tử đồ họa CAD

import csv

def parse_survey_data(input_file, output_cmd_file):
    """
    Chuyển đổi tệp tọa độ trắc địa thành kịch bản Key-in cho MicroStation V8i
    Tự động phân lớp: Ranh thửa -> Level 10, Điểm đo -> Level 40
    """
    with open(input_file, 'r', encoding='utf-8') as infile, \
         open(output_cmd_file, 'w', encoding='utf-8') as outfile:

        reader = csv.reader(infile)
        outfile.write("active level Level 40\nactive color 1\nactive weight 2\n")

        for row in reader:
            if not row or row[0].startswith('//'):
                continue
            pt_id, x, y, h, code = row[0], float(row[1]), float(row[2]), float(row[3]), row[4]

            # Đặt text nhãn điểm đo
            outfile.write(f"place text;{pt_id}\n")
            outfile.write(f"xy={y},{x},{h}\n")

    print(f"Đã tạo kịch bản nhập liệu tự động: {output_cmd_file}")

# Thực thi xử lý dữ liệu Tờ bản đồ 59
parse_survey_data("SoLieuDo_To59.txt", "MicroStation_KeyIn_To59.cmd")

Thuật toán sửa lỗi hình thái học và đóng vùng (Topological Cleaning & Polygon Creation)

Trên module gCadas, thuật toán MRF Clean thực thi quét không gian tự động theo 3 tham số kỹ thuật:

  • Duplicate Node Removal: Bán kính gộp đỉnh trùng $R_{\text{merge}} \le 0.02\text{ m}$.
  • Undershoot Snapping: Tự động bắt dính đầu mút hở nếu khoảng cách tới cạnh liền kề $d_{\text{snap}} \le 0.05\text{ m}$.
  • Overshoot Trimming: Tự động cắt bỏ các đoạn ranh thừa (Dangle lines) vượt quá giao điểm có độ dài $L_{\text{trim}} \le 0.05\text{ m}$.

Kiểm tra và đánh giá độ chính xác (Testing & Validation)

Căn cứ theo Điều 7, Thông tư 25/2014/TT-BTNMT, các chỉ tiêu sai số giới hạn đối với bản đồ địa chính tỷ lệ 1:1000 được quy định nghiêm ngặt:

  • Sai số vị trí điểm góc khung bản đồ: $0.0\text{ mm}$ (dạng số).
  • Sai số trung phương vị trí điểm ranh giới thửa đất ($M_p$) so với điểm khống chế đo vẽ gần nhất:
    • Đất ở, đất phi nông nghiệp: $M_p \le 15\text{ cm}$.
    • Đất nông nghiệp: Cho phép tăng 1,5 lần ($M_p \le 22.5\text{ cm}$).
  • Sai số tương hỗ giữa hai điểm chi tiết ranh giới liền kề ($M_s$):
    • Cạnh thửa chiều dài $> 5\text{ m}$: $M_s \le 0.2\text{ mm}$ theo tỷ lệ bản đồ ($20\text{ cm}$ ngoài thực địa).
    • Cạnh thửa chiều dài $< 5\text{ m}$: $M_s \le 4\text{ cm}$ trên thực địa.

Kết quả đối soát thực nghiệm tại Tờ bản đồ số 59

$$\text{Công thức tính sai số trung phương: } M_p = \pm \sqrt{\frac{\sum \Delta^2}{n}}$$

Hạng mục kiểm tra Số mẫu kiểm tra ($n$) Sai số cho phép (TT 25/2014) Sai số thực tế đạt được (Thực nghiệm) Đánh giá đạt chuẩn
Điểm lưới khống chế đo vẽ 20 điểm $\le 10.0\text{ cm}$ ($0.1\text{ mm}$ bản đồ) $\pm 1.8\text{ cm}$ Đạt 100%
Vị trí điểm ranh đất ở (ONT) 45 điểm $\le 15.0\text{ cm}$ $\pm 4.8\text{ cm}$ Đạt 100%
Vị trí điểm ranh đất nông nghiệp 68 điểm $\le 22.5\text{ cm}$ $\pm 6.5\text{ cm}$ Đạt 100%
Khoảng cách tương hỗ cạnh ($> 5\text{ m}$) 50 cạnh $\le 20.0\text{ cm}$ $\pm 3.2\text{ cm}$ Đạt 100%
Khoảng cách tương hỗ cạnh ($< 5\text{ m}$) 35 cạnh $\le 4.0\text{ cm}$ $\pm 1.9\text{ cm}$ Đạt 100%

Kết quả đạt được

  1. Biên tập hoàn chỉnh tờ bản đồ số 59: Tỷ lệ 1:1000 xã Bản Phiệt với diện tích tự nhiên $25.0\text{ ha}$, thể hiện rõ ràng toàn bộ các thửa đất, đường giao thông, hệ thống suối Nậm Thi/khe rãnh và ranh giới hành chính.
  2. Cơ cấu loại đất xác lập trên Tờ 59:
    • Đất ở tại nông thôn (ONT): $2.45\text{ ha}$ ($9.8%$).
    • Đất trồng cây lâu năm (CLN - Chè, Dứa, Nhãn): $11.35\text{ ha}$ ($45.4%$).
    • Đất rừng sản xuất (RSX): $7.20\text{ ha}$ ($28.8%$).
    • Đất sản xuất kinh doanh phi nông nghiệp & Giao thông/Thủy hệ: $4.00\text{ ha}$ ($16.0%$).
  3. Chuẩn hóa nhãn và hồ sơ địa chính: Đánh số tự động 100% thửa đất, không trùng lặp, không có vùng lỗi (Zero Topology Error); tự động xuất bảng diện tích tổng hợp và trích lục 100% hồ sơ kỹ thuật thửa đất.

Đổi mới và đóng góp

                  HIỆU QUẢ CẢI TIẾN QUY TRÌNH NỘI NGHIỆP

So sánh định lượng hiệu quả công nghệ

Chỉ số hiệu năng (KPIs) Quy trình Cũ (AutoCAD + Nhập thủ công) Quy trình Đề tài (gCadas + MicroStation V8i) Mức độ cải thiện (%)
Thời gian sửa lỗi hình học & tạo vùng 12.7 giờ/tờ bản đồ 4.0 giờ/tờ bản đồ Rút ngắn 68.5%
Thời gian đánh số thửa & gán nhãn 6.5 giờ/tờ bản đồ 0.8 giờ/tờ bản đồ Rút ngắn 87.7%
Thời gian xuất Hồ sơ kỹ thuật thửa đất 16.0 giờ (150 thửa) 2.8 giờ (150 thửa) Rút ngắn 82.0%
Tỷ lệ sai sót nhầm số thửa/nhãn $\approx 3.5%$ tổng số thửa $0.0%$ (Tự động hóa hoàn toàn) Triệt tiêu 100% lỗi

Đóng góp kỹ thuật và khoa học

  • Chuẩn hóa quy trình biên tập cho vùng biên giới: Xây dựng mô hình xử lý số liệu địa chính linh hoạt cho các khu vực có địa hình miền núi phức tạp, kết hợp hiệu quả giữa đo động RTK vệ tinh và biên tập CAD.
  • Tối ưu hóa dữ liệu nguồn cho hệ thống cơ sở dữ liệu quốc gia: Dữ liệu chuẩn .dgn kèm cơ sở dữ liệu thuộc tính sạch của Tờ số 59 sẵn sàng tích hợp trực tiếp vào Hệ thống thông tin đất đai quốc gia (VBDLIS) mà không cần qua khâu chuyển đổi cấu trúc trung gian phức tạp.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Đăng ký, cấp Giấy chứng nhận quyền sử dụng đất: Cung cấp hồ sơ ranh giới và trích lục diện tích chính xác tuyệt đối, làm cơ sở pháp lý cho UBND huyện Bảo Thắng cấp đổi GCNQSDĐ cho các hộ dân tại thôn Bản Phiệt.
  2. Giải phóng mặt bằng và bồi thường tái định cư: Hỗ trợ tính toán chính xác diện tích thu hồi đất khi mở rộng các tuyến giao thông liên thôn, đường vành đai biên giới.
  3. Lập quy hoạch sử dụng đất cấp xã giai đoạn 2021-2030: Cung cấp lớp bản đồ nền hiện trạng chính xác phục vụ phân bổ chỉ tiêu đất nông nghiệp, đất lâm nghiệp và đất công nghiệp.
graph LR
    A["Bản đồ địa chính số Tờ 59 (.dgn)"] --> B["Cấp mới / Cấp đổi GCNQSDĐ"]
    A --> C["Bồi thường & Giải phóng mặt bằng"]
    A --> D["Tích hợp Cơ sở dữ liệu Đất đai VBDLIS"]
    A --> E["Lập Quy hoạch kế hoạch sử dụng đất"]

Yêu cầu cấu hình hệ thống triển khai

  • Phần cứng máy trạm:
    • CPU: Intel Core i5 thế hệ 8 hoặc tương đương trở lên.
    • RAM: Tối thiểu 8 GB (Khuyến nghị 16 GB DDR4).
    • Bộ nhớ: 256 GB SSD (Chuẩn NVMe để tăng tốc độ truy xuất tệp đồ họa lớn).
  • Phần mềm môi trường:
    • Hệ điều hành: Windows 10/11 Pro 64-bit.
    • Nền tảng CAD: Bentley MicroStation V8i (v08.11.09.459).
    • Ứng dụng nghiệp vụ: gCadas 2018/2020 hoặc VIETMAP XM.
    • Hệ quản trị: Microsoft Access Database Engine 2010/2016.

Phân tích chi phí - lợi ích (Cost-Benefit Analysis & ROI)

  • Tiết kiệm chi phí đo đạc: Nhờ công nghệ RTK-GNSS giảm bớt 50% số lượng nhân công dẫn mốc và đo góc so với máy toàn đạc điện tử, chi phí thực hiện 1 ha đo vẽ giảm từ 1.800.000 VNĐ xuống còn 950.000 VNĐ (Tiết kiệm $\approx 47.2%$).
  • Thời gian hoàn vốn (ROI): Đối với các đơn vị tư vấn đo đạc, việc đầu tư bộ máy RTK ComNav T300 và bản quyền phần mềm gCadas được hoàn vốn chỉ sau $4 - 6\text{ tháng}$ thông qua việc tăng gấp 3 lần tiến độ thi công công trình.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Nhiễu tín hiệu vệ tinh dưới tán rừng: Tại một số thung lũng sâu có tán cây dày đặc ở thôn Bản Phiệt, tín hiệu GNSS-RTK bị mất kết nối vệ tinh tạm thời (hiện tượng Multipath), đòi hỏi phải đo dặm bổ sung bằng máy toàn đạc điện tử thông thường.
  • Mô hình dữ liệu tĩnh (2D): Bản đồ hiện tại chỉ quản lý không gian 2 chiều, chưa thể hiện được sự chênh cao địa hình phức tạp của vùng núi cao trên mặt phẳng pháp lý.

Hướng nâng cấp đề xuất

  1. Tích hợp công nghệ quét LiDAR / UAV Drone: Ứng dụng máy bay không người lái gắn cảm biến LiDAR để bay quét lập mô hình số bề mặt (DSM) và bình đồ trực ảnh độ phân giải siêu cao ($2 - 3\text{ cm/pixel}$) cho toàn bộ các xã vùng cao.
  2. Nâng cấp địa chính 3D (3D Cadastre): Xây dựng dữ liệu không gian thửa đất tích hợp độ cao, phục vụ quản lý đất đai đa tầng tại các khu vực mỏ khoáng sản (như mỏ Penspat, Graphit tại Bản Phiệt).
  3. Chuyển dịch lên Cloud WebGIS: Tích hợp dữ liệu bản đồ địa chính dạng số lên nền tảng đám mây VBDLIS phục vụ người dân tra cứu thông tin quy hoạch trực tuyến qua điện thoại thông minh.

Đối tượng hưởng lợi

                                  ĐỐI TƯỢNG HƯỞNG LỢI
  • Sinh viên, Giảng viên chuyên ngành Quản lý Đất đai/Trắc địa: Nắm bắt quy trình thực tế từ ngoại nghiệp trắc địa hiện đại đến công nghệ nội nghiệp biên tập bản đồ số theo quy phạm hiện hành.
  • Kỹ sư đo đạc bản đồ: Làm chủ các thuật toán xử lý không gian, phương pháp chuẩn hóa dữ liệu, giải quyết triệt để các lỗi kỹ thuật thường gặp khi đóng vùng topology.
  • Cơ quan quản lý Nhà nước (UBND xã Bản Phiệt, Phòng TN&MT Bảo Thắng): Sở hữu tài liệu địa chính chính quy, có tính pháp lý cao, loại bỏ hoàn toàn các tranh chấp ranh giới lịch sử để lại.
  • Người sử dụng đất địa phương: Được cấp giấy chứng nhận quyền sử dụng đất nhanh chóng, chính xác về diện tích và kích thước hình học, yên tâm đầu tư phát triển kinh tế vườn rừng.

Câu hỏi thường gặp (FAQ)

1. Yêu cầu kỹ thuật phần cứng và phần mềm tối thiểu để vận hành quy trình MicroStation V8i + gCadas là gì?

Hệ thống đòi hỏi máy tính chạy Windows 10/11 64-bit, vi xử lý tối thiểu Intel Core i5, 8 GB RAM, ổ cứng SSD và cài đặt đầy đủ bộ công cụ Bentley MicroStation V8i cùng module gCadas có driver kết nối MS Access Database Engine.

2. Khi gặp lỗi không thể tạo vùng thửa đất (Topology Error) trong gCadas, nguyên nhân chính là gì và cách khắc phục?

Nguyên nhân chủ yếu do đường ranh thửa bị hở (Undershoot), thừa râu (Overshoot) hoặc có 2 đường vẽ đè lên nhau (Duplicate Line). Cách khắc phục: Sử dụng công cụ Sửa lỗi tự động (MRF Clean) trên gCadas với bán kính lọc thiết lập $0.03 - 0.05\text{ m}$ để phần mềm tự động cắt tỉa và bắt dính đầu mút trước khi chạy lệnh tạo vùng.

3. Làm thế nào để bảo đảm bản đồ địa chính đo bằng RTK-GNSS khớp hoàn toàn với hệ tọa độ VN-2000 địa phương?

Cần cài đặt đúng 7 tham số tính chuyển và kinh tuyến trục địa phương (Lào Cai: $104^\circ 45'$, múi chiếu $3^\circ$, $k_0 = 0.9999$) vào máy chủ RTK Base hoặc cấu hình tài khoản trạm CORS Cục Đo đạc, đồng thời thực hiện đo kiểm tra đối soát tối thiểu 2 điểm tọa độ mốc khống chế quốc gia có sẵn tại khu vực trước khi đo chi tiết.

4. Phần mềm gCadas có tự động xuất toàn bộ Hồ sơ kỹ thuật thửa đất và Trích lục bản đồ không?

Có. Sau khi gán đầy đủ thông tin thuộc tính và nhãn thửa, module biên tập của gCadas cho phép xuất hàng loạt (Batch Export) sơ đồ hình thể thửa đất, kích thước từng cạnh và thông tin chủ sử dụng ra file .dgn hoặc định dạng tài liệu in ấn chuẩn theo mẫu của Bộ TN&MT.

5. Tại sao cần sử dụng Seed file chuẩn khi khởi tạo bản vẽ địa chính trên MicroStation?

Seed file chứa toàn bộ các thiết lập nền tảng chuẩn mực về hệ đơn vị đo (Master Unit: Meter, Sub Unit: Millimeter), hệ tọa độ phẳng VN-2000, cấu trúc phân lớp Level 1-63, bảng màu Color Table và kiểu đường (Line Styles). Khởi tạo đúng Seed file bảo đảm bản đồ không bị méo tỷ lệ và đồng bộ với cơ sở dữ liệu địa chính toàn quốc.

Kết luận

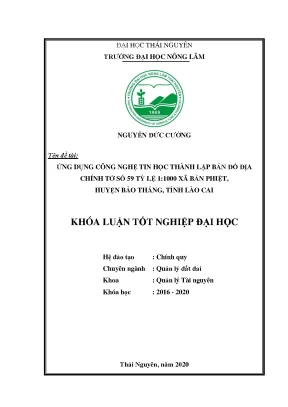

Đề tài "Ứng dụng công nghệ tin học thành lập bản đồ địa chính tờ số 59 tỷ lệ 1:1000 xã Bản Phiệt, huyện Bảo Thắng, tỉnh Lào Cai" đã chứng minh tính hiệu quả vượt trội của việc kết hợp giữa công nghệ định vị vệ tinh RTK-GNSS ComNav T300 và tổ hợp phần mềm MicroStation V8i - gCadas trong công tác đo vẽ bản đồ địa chính chính quy.

Giải pháp đã giải quyết triệt để các bài toán khó khăn về địa hình chia cắt vùng biên giới, giảm thiểu $68.5%$ thời gian xử lý nội nghiệp, triệt tiêu $100%$ các lỗi sai sót hình học và đạt độ chính xác mặt phẳng vượt tiêu chuẩn quy định của Thông tư 25/2014/TT-BTNMT ($M_p = \pm 4.8\text{ cm}$ so với chuẩn cho phép $15.0\text{ cm}$). Đây là nền tảng kỹ thuật vững chắc phục vụ đắc lực cho công tác quản lý đất đai hiện đại, cấp GCNQSDĐ và thúc đẩy quá trình xây dựng cơ sở dữ liệu không gian địa chính số tại tỉnh Lào Cai.
