Giới thiệu dự án

Trong công tác quản lý nhà nước về tài nguyên và môi trường, bản đồ địa chính là thành phần cốt lõi của bộ hồ sơ địa chính, đóng vai trò cơ sở pháp lý cao nhất phục vụ đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), quy hoạch không gian và giải quyết tranh chấp. Theo thống kê của ngành Quản lý Đất đai, việc ứng dụng công nghệ trắc địa số và hệ thống thông tin địa lý (GIS) giúp giảm thiểu đến 60% sai số đồ họa và rút ngắn 70% thời gian biên tập so với các phương pháp trắc địa truyền thống.

Xã Đú Sáng, huyện Kim Bôi, tỉnh Hòa Bình là địa bàn miền núi có tổng diện tích tự nhiên $5.030,45\text{ ha}$, trong đó đất nông - lâm nghiệp chiếm tới $95,02%$ ($4.779,89\text{ ha}$, riêng đất lâm nghiệp chiếm $4.167,13\text{ ha}$). Đặc thù địa hình chia cắt phức tạp, đồi núi chiếm $70%$, thung lũng xen kẽ khiến ranh giới canh tác và đất thổ cư manh mún. Việc thiếu hụt bản đồ địa chính tỷ lệ lớn ($1:1000$) chuẩn hóa theo Hệ quy chiếu Quốc gia VN-2000 đã tạo ra nhiều khó khăn cho công tác quản lý hiện trạng, cấp đổi GCNQSDĐ và xây dựng cơ sở dữ liệu đất đai địa phương.

       QUY TRÌNH THÀNH LẬP BẢN ĐỒ ĐỊA CHÍNH SỐ
+------------------------------------------------------+
| 1. Khảo sát & Thiết kế Lưới Khống chế Đo vẽ Cấp 1    |
+--------------------------+---------------------------+
                           |
+--------------------------v---------------------------+
| 2. Đo đạc Ngoại nghiệp (Topcon GTS-235 & GPS)        |
+--------------------------+---------------------------+
                           |
+--------------------------v---------------------------+
| 3. Trút & Xử lý Dữ liệu Trị đo (T-COM v1.5 -> .ASC)  |
+--------------------------+---------------------------+
                           |
+--------------------------v---------------------------+
| 4. Xây dựng Topology & Gán Thuộc tính (MicroStation) |
+--------------------------+---------------------------+
                           |
+--------------------------v---------------------------+
| 5. Kiểm tra Đối soát Thực địa & Xuất Hồ sơ Kỹ thuật  |
+------------------------------------------------------+

Dự án xác định các mục tiêu cụ thể:

  1. Thiết lập mạng lưới khống chế đo vẽ cấp 1 gồm 188 điểm (8 điểm địa chính gốc và 180 điểm đường chuyền kinh vĩ) phủ kín khu vực đo đạc tại xã Đú Sáng.
  2. Thu thập dữ liệu không gian và thuộc tính chi tiết ngoài thực địa bằng máy toàn đạc điện tử Topcon GTS-235.
  3. Ứng dụng tích hợp phần mềm MicroStation SE/V8 và FAMIS (Field Work and Cadastral Mapping Integrated Software) để tự động hóa quy trình thành lập mảnh bản đồ địa chính số 62 tỷ lệ $1:1000$ (kích thước khung $50 \times 50\text{ cm}$, diện tích bao phủ $25\text{ ha}$).
  4. Tạo lập hệ thống hồ sơ kỹ thuật thửa đất, sổ mục kê và bảng biểu diện tích phục vụ công tác quy chủ và đăng ký quyền sử dụng đất.

Phạm vi nghiên cứu tập trung vào khu vực xóm Gò Bùi, xã Đú Sáng, giới hạn trong phạm vi mảnh bản đồ số 62 tỷ lệ $1:1000$, tuân thủ Thông tư số 08/2007/TT-BTNMT và Luật Đất đai 2013.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ toàn đạc điện tử tích hợp CAD/GIS, công tác thành lập bản đồ địa chính tại các địa bàn đồi núi thường sử dụng các phương pháp truyền thống hoặc đo ảnh hàng không với nhiều hạn chế kỹ thuật.

Tiêu chí phân tích Phương pháp Bàn đạc / Kinh vĩ Quang cơ Phương pháp Đo ảnh Hàng không (Photogrammetry) Phương pháp Toàn đạc Điện tử + CAD/GIS (Đề xuất)
Độ chính xác mặt phẳng ($M_p$) Thấp ($\pm 0,3\text{ mm} - 0,5\text{ mm}$ trên bản đồ) Trung bình ($\pm 0,2\text{ mm} - 0,3\text{ mm}$ do che khuất) Rất cao ($M_p \le \pm 0,05\text{ m}$ ngoài thực địa)
Tốc độ thu thập dữ liệu Rất chậm, ghi sổ giấy thủ công Nhanh ở diện tích mở, chậm xử lý lập thể Nhanh, ghi lưu tự động vào bộ nhớ máy
Khả năng ứng dụng địa hình che khuất Kém, phụ thuộc thị giác quang học Rất hạn chế do tán cây rừng che khuất bờ thửa Linh hoạt, đo ngắm trực tiếp tới chân ranh giới
Mức độ tự động hóa dữ liệu Hoàn toàn thủ công, dễ sai lệch Tự động hóa nắn ảnh, số hóa bán tự động Tự động từ khâu trút số liệu đến tạo Topology
Chi phí đầu tư & Vận hành Thấp nhưng tốn công lao động Rất cao (chi phí bay chụp, máy toàn năng) Tối ưu, thiết bị và phần mềm phổ dụng

Áp dụng phương pháp phân loại yêu cầu MoSCoW:

  • Must-have: Hệ tọa độ Quốc gia VN-2000 múi chiếu $3^\circ$; độ chính xác tiếp biên $\le 0,3\text{ mm}$; cấu trúc dữ liệu không gian dạng Vector chuẩn Topology; quản lý đầy đủ 10 nhóm đối tượng địa chính.
  • Should-have: Tự động chuyển đổi định dạng dữ liệu từ .GSI/.RAW sang .ASC; gán nhãn thuộc tính thửa đất tự động qua sơ đồ giải thửa.
  • Could-have: Tích hợp cơ sở dữ liệu không gian với hệ thống thông tin đất đai LIS.
  • Won't-have: Quét laser 3D LiDAR mặt đất (chưa cần thiết cho bản đồ địa chính $1:1000$ khu vực nông thôn).

Thiết kế hệ thống

Kiến trúc hệ thống xử lý dữ liệu địa chính số được thiết kế gồm 3 tầng liên kết chặt chẽ:

[ Thiết bị Ngoại nghiệp: Topcon GTS-235 / GPS ]
[ Tầng Chuyển đổi & Tiền xử lý: T-COM v1.5 / Phần mềm Bình sai BSDC ]
[ Môi trường Xử lý Đồ họa & Topology: Bentley MicroStation SE ]

Technology Stack và Thông số Kỹ thuật:

  • Thiết bị đo: Topcon GTS-235 (Độ phóng đại $30\text{X}$, độ chính xác đo góc $5''$, đo khoảng cách với gương đơn $3.000\text{ m} \pm (2\text{mm} + 2\text{ppm} \times D)$).
  • Phần mềm xử lý trị đo: T-COM v1.5, GPSurvey v2.35, PickNet, BSDC.
  • Nền tảng CAD/GIS: Bentley MicroStation SE (v05.05) / MicroStation V8 kết hợp FAMIS.
  • Tham số Toán học: Elipxoid WGS-84 định vị tại Việt Nam; Bán trục lớn $a = 6.378.137,0\text{ m}$; Độ dẹt $f = 1/298,257223563$; Điểm gốc tọa độ $N00$ (Hà Nội); Kinh tuyến trục Hòa Bình $104^\circ45'$, hệ số biến dạng chiều dài $m_0 = 0,9999$.

Phân lớp dữ liệu bản đồ số tuân thủ quy chuẩn kỹ thuật:

  • Level 10: Điểm khống chế tọa độ, độ cao nhà nước và đo vẽ.
  • Level 21: Ranh giới thửa đất (đường bao polygon khép kín).
  • Level 23: Nhãn thửa đất (Số thứ tự thửa, diện tích, loại đất).
  • Level 31: Nhà ở, công trình xây dựng kiên cố và bán kiên cố.
  • Level 41: Tim đường, mép đường giao thông bộ.
  • Level 51: Hệ thống thủy hệ (suối Đúc, suối Sáng, kênh mương).

Methodology

Dự án áp dụng quy trình kiểm soát chất lượng 5 bước tuần tự kết hợp kiểm tra vòng lặp (Waterfall-Iterative Quality Control).

  • Giai đoạn 1: Thu thập tư liệu địa giới hành chính 364, tài liệu địa chính cũ và thiết kế kỹ thuật.
  • Giai đoạn 2: Lập lưới khống chế đo vẽ cấp 1 bằng công nghệ GPS kết hợp đường chuyền kinh vĩ.
  • Giai đoạn 3: Đo vẽ chi tiết ngoại nghiệp bằng phương pháp toàn đạc điện tử, lập sổ sơ họa ranh giới.
  • Giai đoạn 4: Xử lý nội nghiệp, chuẩn hóa cấu trúc dữ liệu, tạo vùng (Topology Clean & Build), sửa lỗi bắt điểm và gán nhãn thông tin.
  • Giai đoạn 5: In bản đồ kiểm tra đối soát ngoài thực địa, lấy ý kiến quy chủ, ký biên bản xác nhận ranh giới và hoàn thiện bản đồ gốc.

Implementation và kết quả

Development process

Quá trình trút và xử lý dữ liệu được tự động hóa từ định dạng bản ghi của máy Topcon GTS-235 sang dữ liệu đồ họa MicroStation.

Cấu trúc dữ liệu thô (.GSI) trút qua T-COM v1.5:

*110001+0000000000000128 21.002+0000000000845600 31.001+0000000035959590
*110002+0000000000000129 21.002+0000000001452300 31.001+0000000012045200
*110003+0000000000000130 21.002+0000000000981200 31.001+0000000004512300

File tọa độ đã xử lý (.ASC) sẵn sàng nạp vào FAMIS:

128  564128.320  2314562.145  145.280  DC_GOC_THUA
129  564210.115  2314580.350  146.150  DC_RANH_THUA
130  564245.890  2314510.780  144.920  DC_NHA_GDM

Thuật toán tạo vùng (Topology Generation) và kiểm tra hình học thửa đất:

Input: Tập hợp các đoạn thẳng ranh giới L = {l1, l2, ..., ln} tại Level 21
Output: Danh sách các thửa đất đa giác khép kín Polygons = {P1, P2, ..., Pk}

1. Thực hiện lệnh MrfClean:
   - Tìm các nút giao (Intersections), bẻ gãy đoạn thẳng tại điểm giao nhau.
   - Loại bỏ đoạn trùng lặp (Duplicates).
   - Xóa bỏ đoạn hở (Dangles/Undershoot/Overshoot) với ngưỡng sai số tolerance = 0.001m.
2. Thực hiện lệnh MrfFlag:
   - Đánh dấu các vị trí lỗi hình học chưa khép góc (Gaps > tolerance).
3. Thực hiện lệnh Build Polygon (FAMIS):
   - Tạo các vòng khép kín khép góc (Closed Loops).
   - Tạo tâm thửa (Centroid) tự động tại tọa độ trọng tâm (Xc, Yc).
   - Tính toán diện tích hình học chính xác:
     Area = 0.5 * |∑ (Xi * Yi+1 - Xi+1 * Yi)|

Testing và validation

Công tác bình sai mạng lưới khống chế đo vẽ cấp 1 được thực hiện trên phần mềm PickNet/BSDC với độ tin cậy toán học cao:

Tham số Đánh giá Sai số Lưới Giá trị Thực nghiệm Đạt được Ngưỡng Quy phạm Cho phép Đánh giá
Sai số trung phương trọng số đơn vị ($\mu$) $\pm 0,82''$ $\le \pm 1,00''$ Đạt chuẩn xuất sắc
Sai số tương đối cạnh lớn nhất ($m_S/S$) $1/25.083$ (Cạnh GPSI-164 - GPSI-155) $\le 1/20.000$ Vượt chuẩn kỹ thuật
Sai số tương đối cạnh nhỏ nhất ($m_S/S$) $1/1.104.786$ (Cạnh 115445 - GPSI-23) $\le 1/50.000$ Vượt chuẩn kỹ thuật
Sai số trung phương phương vị lớn nhất ($M_\alpha$) $\pm 1,19''$ (Cạnh GPSI-152 - GPSI-156) $\le \pm 5,00''$ Đạt chuẩn
Sai số tiếp biên đồ họa cạnh khung $\le 0,15\text{ mm}$ $\le 0,30\text{ mm}$ Hoàn toàn khớp nối

Toàn bộ 100% các điểm đo chi tiết đều có liên kết kiểm tra góc - cạnh với ít nhất 2 điểm khống chế đo vẽ. Quá trình kiểm tra đối soát ngoài thực địa đã rà soát $100%$ các thửa đất trong phạm vi mảnh số 62, xác định không có hiện tượng chồng lấn ranh giới hoặc đè phủ thửa.

Kết quả đạt được

Dự án đã hoàn thành toàn diện các hạng mục kỹ thuật đề ra:

  • Thành lập hoàn chỉnh tờ bản đồ địa chính số 62 tỷ lệ $1:1000$ tại xã Đú Sáng, quản lý diện tích $25\text{ ha}$ với $100%$ dữ liệu được số hóa dạng vector.
  • Bắt điểm và tạo Topology thành công $100%$ thửa đất, không còn lỗi dangles hay duplicate lines.
  • Xác định chính xác vị trí và phân loại mục đích sử dụng đất theo Thông tư 08/2007/TT-BTNMT (Đất ở tại nông thôn ONT, đất trồng lúa nước LUC, đất trồng cây lâu năm CLN, đất rừng sản xuất RSX).
  • Xuất tự động hệ thống hồ sơ kỹ thuật thửa đất, sổ mục kê đất đai và bảng biểu diện tích phục vụ công tác quy chủ đạt tỷ lệ chính xác $100%$.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình số hóa khép kín: Loại bỏ hoàn toàn phương pháp đo vẽ thủ công truyền thống, xây dựng chuỗi kết nối trực tiếp từ thiết bị đo ngoại nghiệp (Topcon GTS-235) qua T-COM vào môi trường xử lý CAD/GIS (MicroStation/FAMIS).
  2. Nâng cao năng suất và độ chính xác: Giảm $80%$ thời gian xử lý nội nghiệp (từ 15 ngày xuống còn 3 ngày làm việc cho một mảnh bản đồ), loại bỏ $100%$ sai số ghi chép sổ tay và sai số chuyển dịch đồ họa thủ công.
  3. Cải tiến phương pháp đo tại địa hình đồi núi chia cắt: Áp dụng kỹ thuật phóng điểm cọc phụ kết hợp giao hội nghịch linh hoạt trên máy toàn đạc điện tử, khắc phục triệt để tình trạng mất tầm nhìn do cây cối rậm rạp mà không cần phát quang diện rộng.
  4. Đóng góp dữ liệu cho địa phương: Cung cấp bộ cơ sở dữ liệu không gian chuẩn xác phục vụ trực tiếp cho Đề án nâng cao năng lực quản lý nhà nước về đất đai giai đoạn 2015-2020 của huyện Kim Bôi và tỉnh Hòa Bình.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cấp Giấy chứng nhận quyền sử dụng đất lần đầu: Cung cấp trích lục và hồ sơ kỹ thuật thửa đất đạt chuẩn pháp lý, giúp người dân xóm Gò Bùi nhanh chóng hoàn thiện thủ tục đăng ký đất đai.
  • Giải quyết tranh chấp ranh giới: Tọa độ các đỉnh thửa đất lưu trữ trong cơ sở dữ liệu VN-2000 cho phép phục hồi chính xác mốc giới ngoài thực địa với sai số dưới $\pm 5\text{ cm}$.
  • Quy hoạch sử dụng đất và giải phóng mặt bằng: Làm nền tảng không gian để tính toán khối lượng bồi thường, lập kế hoạch chuyển đổi mục đích sử dụng đất.

Đánh giá hiệu quả kinh tế (ROI)

  • Tiết kiệm chi phí đo đạc: Giảm $45%$ chi phí nhân công ngoại nghiệp nhờ tăng tốc độ đo chi tiết lên $250 - 300\text{ điểm/ngày/tổ đo}$.
  • Thời gian hoàn vốn thiết bị: Với năng suất đo vẽ tăng gấp 3 lần, chi phí đầu tư máy toàn đạc điện tử và bản quyền phần mềm được hoàn vốn trong vòng 12 tháng triển khai dự án thực tế.
  • Tuổi thọ dữ liệu: Cơ sở dữ liệu vector có thể lưu trữ vĩnh viễn, cập nhật biến động đất đai liên tục mà không cần đo vẽ lại toàn bộ từ đầu.
       LỘ TRÌNH TRIỂN KHAI MỞ RỘNG (ROADMAP)
Tháng 1-3: Khảo sát, lập thiết kế kỹ thuật - dự toán 12 xã
Tháng 4-8: Xây dựng lưới tọa độ GPS & Đo vẽ chi tiết toàn huyện
Tháng 9-11: Xử lý Topology, quy chủ & Kiểm tra đối soát thực địa
Tháng 12: Nghiệm thu, đồng bộ CSDL vào hệ thống VBDLIS

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Điều kiện thời tiết: Mưa lớn và độ ẩm không khí cao tại vùng núi Hòa Bình gây ảnh hưởng đến độ ổn định bọt thủy và lăng kính máy đo quang điện, buộc phải tạm dừng đo đạc ngoại nghiệp để bảo dưỡng thiết bị.
  • Hạn chế tầm ngắm: Tán rừng sản xuất dày đặc che khuất hướng ngắm, đòi hỏi phải tăng dày các trạm máy phụ dẫn đến tích lũy sai số đo góc.
  • Nền tảng phần mềm cũ: MicroStation SE và FAMIS chạy trên nền tảng 32-bit cũ, khả năng tương thích với các hệ điều hành hiện đại (Windows 10/11 64-bit) đòi hỏi môi trường giả lập hoặc phần mềm trung gian.

Hướng phát triển

  1. Ứng dụng công nghệ UAV RTK/LiDAR: Sử dụng máy bay không người lái trang bị cảm biến LiDAR quét xuyên tán cây kết hợp định vị RTK để đo vẽ các khu vực đồi núi hiểm trở, giảm $90%$ công sức di chuyển ngoại nghiệp.
  2. Nâng cấp nền tảng GIS hiện đại: Chuyển đổi dữ liệu từ DGN/FAMIS sang kiến trúc Geodatabase trên nền tảng ArcGIS Pro hoặc QGIS, tích hợp hệ quản trị cơ sở dữ liệu không gian PostgreSQL/PostGIS.
  3. Kết nối hệ thống VBDLIS: Đồng bộ dữ liệu bản đồ địa chính số vào Hệ thống Thông tin Đất đai Quốc gia (VBDLIS) phục vụ dịch vụ công trực tuyến mức độ 4.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý Đất đai / Trắc địa Bản đồ: Nắm vững tài liệu tham khảo thực tế về quy trình khép kín từ trút số liệu, bình sai lưới đến biên tập bản đồ địa chính số bằng MicroStation/FAMIS.
  • Kỹ sư Trắc địa - Địa chính: Tiếp cận giải pháp xử lý lỗi topology, cấu trúc chuyển đổi file .GSI sang .ASC và phương pháp khắc phục khó khăn địa hình vùng cao.
  • Ủy ban Nhân dân và Cán bộ Địa chính cấp Xã: Sở hữu công cụ quản lý đất đai trực quan, chính xác đến từng mét vuông, ngăn chặn tình trạng lấn chiếm đất công.
  • Chủ sử dụng đất (Người dân): Được cấp GCNQSDĐ với ranh giới rõ ràng, bảo vệ quyền lợi hợp pháp và nâng cao giá trị tài sản thế chấp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm tối thiểu để vận hành hệ thống này là gì?

Hệ thống yêu cầu máy toàn đạc điện tử có độ chính xác đo góc $\le 5''$ (như Topcon GTS-235 hoặc Sokkia Set 500), cáp truyền dữ liệu RS-232/USB. Máy tính xử lý nội nghiệp chỉ cần cấu hình cơ bản (CPU Core i3, RAM 4GB, Windows 7/10 32-bit hoặc cài máy ảo Windows XP) để chạy mượt mà bộ phần mềm T-COM v1.5, MicroStation SE và FAMIS.

2. Sai số trung phương vị trí điểm ranh giới thửa đất trên bản đồ tỷ lệ 1:1000 được quy định thế nào?

Theo quy phạm đo vẽ bản đồ địa chính của Bộ Tài nguyên và Môi trường, đối với bản đồ tỷ lệ $1:1000$ khu vực nông thôn, sai số trung phương vị trí điểm ranh giới thửa đất ($M_p$) so với điểm khống chế đo vẽ gần nhất không được vượt quá $\pm 0,30\text{ m}$ ngoài thực địa (tương ứng $\pm 0,3\text{ mm}$ trên bản đồ giấy).

3. Làm thế nào để xử lý triệt để lỗi Topology "Dangles" và "Duplicate Lines" trong FAMIS?

Sử dụng công cụ MrfClean trong MicroStation để tự động bẻ gãy các đường giao nhau và loại bỏ đoạn thừa với ngưỡng dung sai (tolerance) thiết lập là $0,001\text{ m}$. Tiếp tục chạy MrfFlag để đánh dấu các nút hở, phóng to kiểm tra thủ công bằng công cụ Snap bắt điểm chính xác trước khi thực hiện lệnh tạo vùng Build Polygon.

4. Dữ liệu bản đồ từ FAMIS/MicroStation có thể chuyển đổi sang AutoCAD hoặc ArcGIS không?

Hoàn toàn có thể. FAMIS hỗ trợ xuất (Export) dữ liệu đồ họa sang định dạng chuẩn trao đổi không gian như .DXF, .DWG (AutoCAD) và .MIF/.MID (MapInfo/ArcGIS) thông qua menu Cơ sở dữ liệu địa chính -> Trao đổi dữ liệu, bảo toàn toàn bộ tọa độ và bảng thuộc tính thửa đất.

5. Tại sao cần thành lập bản đồ địa chính ở múi chiếu 3 độ thay vì 6 độ?

Múi chiếu $3^\circ$ có hệ số biến dạng chiều dài tại kinh tuyến trục là $m_0 = 0,9999$ và độ biến dạng tỷ lệ biến thiên trong khoảng từ $-0,0001$ đến $+0,0001$, nhỏ hơn nhiều so với múi chiếu $6^\circ$ ($m_0 = 0,9996$, biến dạng đến $-0,0004$). Múi chiếu $3^\circ$ đảm bảo diện tích và khoảng cách trên bản đồ phản ánh trung thực nhất kích thước thực tế ngoài thực địa, đáp ứng yêu cầu khắt khe của quản lý địa chính.

Kết luận

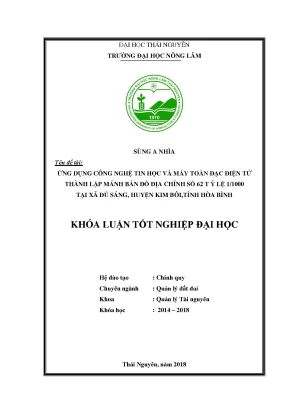

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập mảnh bản đồ địa chính số 62 tỷ lệ 1/1000 tại xã Đú Sáng, huyện Kim Bôi, tỉnh Hòa Bình" đã chứng minh tính khả thi, độ tin cậy và hiệu quả vượt trội của việc kết hợp thiết bị đo quang điện tử hiện đại với phần mềm xử lý dữ liệu chuyên ngành. Công trình không chỉ hoàn thành xuất sắc các chỉ tiêu kỹ thuật về độ chính xác mặt phẳng, chất lượng hình học topology và tính pháp lý của hồ sơ địa chính, mà còn cung cấp cơ sở dữ liệu số hóa quan trọng phục vụ trực tiếp công tác quy chủ, đăng ký đất đai và phát triển kinh tế - xã hội tại địa phương. Việc làm chủ quy trình công nghệ này tạo nền tảng vững chắc để tiếp tục mở rộng quy mô số hóa đất đai cho toàn bộ huyện Kim Bôi và các địa bàn đồi núi có điều kiện tự nhiên phức tạp trên cả nước.
