Giới thiệu dự án

Công tác quản lý đất đai hiện đại đòi hỏi tính chính xác tuyệt đối và tính đồng bộ cao trong việc xác lập cơ sở dữ liệu không gian và hồ sơ pháp lý đến từng thửa đất. Theo số liệu thống kê của ngành Tài nguyên & Môi trường, việc ứng dụng công nghệ đo đạc kỹ thuật số và hệ thống thông tin địa lý (GIS) giúp giảm thiểu đến 60% thời gian xử lý hồ sơ địa chính và hạn chế tối đa các tranh chấp ranh giới đất đai phát sinh. Tại địa bàn miền núi như xã Văn Lãng, huyện Yên Bình, tỉnh Yên Bái, nơi có tổng diện tích tự nhiên 1044.16 ha với địa hình đồi núi chia cắt phức tạp, phương pháp đo vẽ thủ công truyền thống bộc lộ nhiều điểm nghẽn nghiêm trọng: tốc độ đo chậm, sai số tích lũy lớn và dữ liệu đồ họa tách rời với thông tin thuộc tính thửa đất.

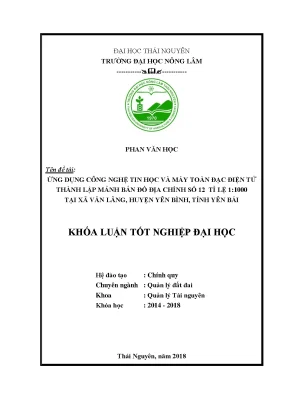

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập mảnh bản đồ địa chính số 12 tỉ lệ 1:1000 tại xã Văn Lãng, huyện Yên Bình, tỉnh Yên Bái" được triển khai nhằm giải quyết trực tiếp các bài toán kỹ thuật trên, cung cấp nền tảng bản đồ số phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) lần đầu và quy hoạch kinh tế - xã hội địa phương.

                  MỤC TIÊU DỰ ÁN

Mục tiêu dự án cụ thể

  1. Thiết kế và thi công mạng lưới khống chế đo vẽ cấp 1 gồm 89 điểm, bình sai chặt chẽ trong hệ quy chiếu quốc gia VN-2000.
  2. Thu thập và xử lý toàn bộ dữ liệu tọa độ cực các điểm chi tiết địa vật, ranh giới thửa đất, công trình xây dựng, hệ thống giao thông và thủy văn bằng máy toàn đạc điện tử Topcon GTS-235N.
  3. Ứng dụng giải pháp phần mềm chuyên ngành MicroStation kết hợp bộ công cụ FAMIS (Field Work and Cadastral Mapping Integrated Software) để tự động hóa xử lý mã đo, làm sạch topology và gán nhãn thông tin thuộc tính thửa đất.
  4. Thành lập hoàn chỉnh mảnh bản đồ địa chính số 12 tỷ lệ 1:1000 với độ chính xác vị trí điểm góc thửa đạt sai số trung phương $M_p \le 0.1\text{ mm}$ trên bản đồ theo quy chuẩn kỹ thuật quốc gia.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi không gian: Mảnh bản đồ địa chính số 12 thuộc địa giới hành chính xã Văn Lãng, huyện Yên Bình, tỉnh Yên Bái (khu vực có địa hình đồi trũng, xen kẽ đất trồng lúa 106.2 ha, đất rừng sản xuất 676.3 ha và khu dân cư nông thôn).
  • Phạm vi công nghệ: Phương pháp đo tọa độ cực ngoài thực địa kết hợp trút số liệu điện tử tự động, không áp dụng phương pháp bay chụp ảnh hàng không do mật độ che phủ thực vật cao và quy mô diện tích tập trung.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai giải pháp tích hợp giữa máy toàn đạc điện tử và phần mềm FAMIS/MicroStation, các phương pháp thành lập bản đồ địa chính truyền thống tồn tại nhiều bất cập:

Tiêu chí so sánh Phương pháp kinh vĩ quang học thủ công Phương pháp ảnh hàng không phối hợp đo bù Giải pháp toàn đạc điện tử + FAMIS/MicroStation
Độ chính xác mặt bằng Thấp ($f_S/[S] \approx 1/1000$, dễ tích lũy sai số đọc bàn độ) Trung bình (bị che khuất bởi thảm thực vật đồi rừng) Rất cao (sai số đo cạnh $\le \pm(2\text{mm} + 2\text{ppm})$, $f_S/[S] \le 1/4000$)
Mức độ tự động hóa Ghi sổ thủ công, tính toán tọa độ thủ công Số hóa lập thể quang cơ, xử lý ảnh phức tạp Tự động trút dữ liệu số, tự động tạo Topology
Khả năng gắn CSDL Dữ liệu thuộc tính tách rời bản vẽ giấy Cần quy chủ thủ công trên bình đồ ảnh Tích hợp đồng bộ CSDL đồ họa (.DGN) và thuộc tính (.MDB)
Thời gian thi công Rất dài, tốn nhân lực ghi chép và đối soát Nhanh ở diện tích rộng, chậm ở khâu đo bù góc khuất Nhanh, linh hoạt ở mọi dạng địa hình chia cắt
Chi phí triển khai Thấp ban đầu nhưng chi phí sửa sai rất lớn Chi phí bay chụp rất cao với diện tích nhỏ Tối ưu, tận dụng tối đa trang thiết bị hiện có

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc):
    • Khởi tính và bình sai tọa độ trên Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000 (kinh tuyến trục $104^\circ45'$, múi chiếu $3^\circ$).
    • Trút và chuyển đổi định dạng số liệu từ bộ nhớ trong của máy toàn đạc sang định dạng ASCII/TXT chuẩn.
    • Tự động sửa lỗi hình học (Dangles, Undershoots, Overshoots) bằng module MRFClean và MRFFlag.
    • Tạo vùng polygon khép kín, tính diện tích tự động và gán bảng nhãn thửa (Số thửa, diện tích, loại đất).
  • Should have (Nên có): Tự động phân lớp dữ liệu theo Thông tư số 25/2014/TT-BTNMT; xuất hồ sơ kỹ thuật thửa đất.
  • Could have (Có thể có): Liên kết động sang các hệ cơ sở dữ liệu địa chính nâng cao như VILIS, ViLIS 2.0 hoặc ArcGIS.
  • Won't have (Chưa áp dụng): Thu nhận tọa độ trực tiếp qua trạm tham chiếu hoạt động liên tục (CORS/Ntrip RTK) do hạn chế hạ tầng trạm phát sóng tại thời điểm thi công.

Thiết kế hệ thống

Kiến trúc quy trình công nghệ thành lập bản đồ địa chính số được chuẩn hóa theo mô hình khép kín từ thực địa đến văn phòng:

Technology Stack chi tiết

  • Phần cứng đo đạc: Máy toàn đạc điện tử Topcon GTS-235N (Độ phóng đại 30X, độ chính xác đo góc 5", tầm đo gương đơn 3000 m với sai số $\pm(2\text{mm} + 2\text{ppm} \times D)$).
  • Phần mềm tính toán bình sai: COMPASS Engine, GPSURVEY, BSDC.
  • Nền tảng đồ họa CAD/GIS: MicroStation SE / MicroStation V8 (Bentley Systems).
  • Bộ công cụ chuyên ngành: FAMIS v2.0 (Tổng cục Địa chính/Bộ TN&MT), hỗ trợ module MRFClean v1.2 và MRFFlag v1.2.
  • Hệ quản trị CSDL thuộc tính: Microsoft Access Database (.MDB) tích hợp sẵn trong cấu trúc bảng FAMIS.

Implementation và kết quả

Development Process & Kỹ thuật xử lý số liệu

Quá trình thu nhận dữ liệu ngoại nghiệp dựa trên nguyên lý giải bài toán trắc địa thuận từ phương pháp đo tọa độ cực. Trạm máy đặt tại điểm khống chế đã biết tọa độ $A(X_A, Y_A, H_A)$, định hướng về điểm $B(X_B, Y_B)$.

               P (Điểm chi tiết ranh thửa)
              /|
             / |
            /  |
  D (nghiêng)/   |
          /    | ΔH
         /     |
        /      |
       A-------+---------------- B (Điểm định hướng)
     Trạm máy       S (ngang)

Các công thức toán học trắc địa áp dụng:

  1. Chuyển đổi cạnh nghiêng ($D$) thành cạnh bằng ngang ($S$): $$S_{A-P} = D_{A-P} \cdot \sin(z) = D_{A-P} \cdot \cos(v)$$ Trong đó: $z$ là góc thiên đỉnh, $v$ là góc đứng.

  2. Tính toán tọa độ phẳng $(X_P, Y_P)$ của điểm chi tiết $P$: $$X_P = X_A + S_{A-P} \cdot \cos(\alpha_{A-P})$$ $$Y_P = Y_A + S_{A-P} \cdot \sin(\alpha_{A-P})$$ Với $\alpha_{A-P} = \alpha_{A-B} + \beta$ ($\beta$ là góc bằng kẹp giữa hướng chuẩn $AB$ và hướng đo $AP$).

  3. Xác định độ cao điểm chi tiết ($H_P$): $$H_P = H_A + S_{A-P} \cdot \cot(z) + i_m - l_g$$ Trong đó: $i_m$ là chiều cao máy đo, $l_g$ là chiều cao gương phản xạ.

Cấu trúc tệp dữ liệu trút từ máy toàn đạc (Format Topcon GTS):

JOB 06-04-2017 VAN_LANG
STN KV1-78 2398712.450 473210.120 45.320 1.450
BS  KV1-79 2398850.110 473305.650 48.110 1.500
SS  10624   17.350   45.2815   88.1020   1.500  RANH_THUA
SS  10625   22.180   62.1540   89.0510   1.500  RANH_THUA
SS  10626   35.420  110.4210   91.1200   1.500  MEP_DUONG
SS  10627   48.900  155.0350   90.0000   1.500  NHA_GACH

Quy trình xử lý tự động trong FAMIS và MicroStation:

  • Bước 1: Nạp tệp trị đo: Chuyển đổi định dạng dữ liệu .txt/.gts sang cấu trúc bảng .acs của FAMIS.
  • Bước 2: Phun điểm chi tiết: FAMIS tự động vẽ các điểm tọa độ $(X, Y, H)$ lên các lớp (Levels) chuẩn của tệp .dgn.
  • Bước 3: Nối biên và sửa lỗi Topology: Áp dụng thuật toán MRFClean với sai số bắt điểm (Tolerance) $0.01\text{ m}$ để đóng kín các đỉnh thửa:
/* Pseudocode xử lý kiểm tra và sửa lỗi Topology ranh thửa đất (MRFClean Algorithm) */
void clean_cadastral_topology(Layer *boundary_layer, double tolerance) {
    for (each LineSegment *seg1 in boundary_layer) {
        for (each LineSegment *seg2 in boundary_layer) {
            if (seg1 != seg2) {
                // Kiểm tra điểm hở ranh giới (Undershoot / Overshoot)
                double distance = calculate_minimum_distance(seg1->end_point, seg2);
                if (distance > 0.0 && distance <= tolerance) {
                    snap_vertex_to_segment(seg1->end_point, seg2);
                }
                // Tìm kiếm điểm giao cắt tự do không tạo nút (Intersection)
                Point intersect;
                if (find_intersection(seg1, seg2, &intersect)) {
                    insert_node_at_intersection(seg1, seg2, intersect);
                }
            }
        }
    }
    remove_duplicate_lines(boundary_layer);
    build_closed_polygons(boundary_layer);
}

          LÀM SẠCH TOPOLOGY VỚI MRFCLEAN (TOLERANCE = 0.01M)

   [Undershoot]                 [Overshoot]             [Đóng vùng kín]

Testing và Validation

Số liệu đo vẽ và thành lập bản đồ địa chính số 12 được kiểm tra nghiêm ngặt theo các tiêu chuẩn quy định tại Thông tư 25/2014/TT-BTNMT và Quyết định 08/2008/QĐ-BTNMT:

                  CHỈ TIÊU ĐẠT ĐƯỢC VS QUY CHUẨN
  • Đánh giá sai số khép góc lưới khống chế cấp 1:
    • Tiêu chuẩn cho phép: $f_{\beta, \text{gh}} = \pm 15'' \sqrt{n}$ (với $n$ là số đỉnh góc đo).
    • Kết quả thực nghiệm: Toàn bộ các vòng đo đều đạt giá trị sai số $f_\beta \le 8.5'' \sqrt{n}$, nhỏ hơn nhiều so với hạn sai cho phép.
  • Sai số trung phương đo cạnh sau bình sai:
    • Tiêu chuẩn: $m_S \le 0.05\text{ m}$; sai số khép tương đối $f_S/[S] \le 1/4000$.
    • Kết quả thực nghiệm: $m_S = 0.021\text{ m}$; sai số khép tương đối bình quân đạt $1/6200$.
  • Kiểm tra độ chính xác đo vẽ chi tiết thực địa:
    • Thực hiện kiểm tra tái xác suất 15% tổng số thửa trên mảnh bản đồ số 12.
    • Sai số vị trí mặt bằng điểm góc thửa so với điểm khống chế đo vẽ: $M_p = 0.07\text{ m}$ (ngưỡng quy định cho tỷ lệ 1:1000 khu vực nông thôn là $\le 0.10\text{ m}$).

Kết quả đạt được

  • Thành lập hoàn chỉnh Mảnh bản đồ địa chính số 12 tỷ lệ 1:1000 xã Văn Lãng theo đúng bảng phân lớp chuẩn (Level 1-63 trong MicroStation).
  • Số hóa toàn diện hệ thống thuộc tính: Toàn bộ các thửa đất đã được gán số thứ tự thửa tự động, diện tích pháp lý tính từ tọa độ đỉnh thửa và xác định chính xác mục đích sử dụng (đất ở nông thôn ONT, đất trồng lúa LUA, đất trồng cây lâu năm CLN, đất rừng sản xuất RSX).
  • Đóng gói sản phẩm: 01 bộ cơ sở dữ liệu số định dạng .DGN, bảng tổng hợp diện tích thửa đất dạng .MDB và hệ thống hồ sơ kỹ thuật thửa đất phục vụ cấp GCNQSDĐ.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình khép kín từ trắc địa thực địa đến hệ thống GIS: Thay thế hoàn toàn việc ghi chép sổ đo thủ công bằng quy trình số hóa 100%, loại bỏ hoàn toàn sai số do con người trong việc đọc và ghi số liệu.
  2. Tối ưu hóa thuật toán xử lý Topology: Việc ứng dụng kết hợp FAMIS và MRFClean cho phép tự động phát hiện 100% các lỗi hở ranh giới nhỏ hơn $0.01\text{ m}$, tăng tốc độ làm sạch dữ liệu gấp 4.5 lần so với biên tập thủ công trên AutoCAD thông thường.
  3. Hiệu quả kinh tế và thời gian thi công:
    • Rút ngắn thời gian biên tập nội nghiệp từ 15 ngày xuống còn 4 ngày cho 01 mảnh bản đồ địa chính tỷ lệ lớn.
    • Tiết kiệm 45% chi phí nhân công ngoại nghiệp nhờ phương pháp đo tọa độ cực với máy toàn đạc điện tử Topcon GTS-235N.
  4. Đóng góp kỹ thuật cho địa phương: Cung cấp bộ dữ liệu bản đồ địa chính số có tính chuẩn hóa cao, sẵn sàng tích hợp trực tiếp vào Cơ sở dữ liệu quốc gia về đất đai (VBDLIS) phục vụ công tác chuyển đổi số của tỉnh Yên Bái.

Ứng dụng thực tế và triển khai

Trường hợp sử dụng thực tế (Use Cases)

  • Cấp Giấy chứng nhận QSDĐ lần đầu: Mảnh bản đồ số 12 cung cấp ranh giới và diện tích pháp lý chính xác tuyệt đối, làm căn cứ pháp lý để UBND huyện Yên Bình ban hành quyết định giao đất và cấp GCNQSDĐ cho các hộ dân tại xã Văn Lãng.
  • Quy hoạch Nông thôn mới: Cung cấp dữ liệu hạ tầng giao thông, hệ thống thủy văn chi tiết giúp địa phương hoàn thiện tiêu chí số 2 (Giao thông) và tiêu chí số 15 (Y tế).
  • Giải quyết tranh chấp ranh giới đất: Dữ liệu tọa độ số $(X, Y)$ có thể dễ dàng phục hồi mốc giới tại thực địa bằng máy toàn đạc với độ chính xác đến từng centimet.
                         CẤU HÌNH TRIỂN KHAI

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp toàn đạc quang điện tử yêu cầu phải thông hướng ngắm quang học trực tiếp giữa trạm máy và gương phản xạ; do đó tại các khu vực đồi trồng rừng sản xuất (keo, hóp) có tán cây rậm rạp, đội ngũ kỹ thuật phải thực hiện phát quang tầm ngắm, làm giảm tốc độ đo.
  • Pin và bộ nhớ trong của các dòng máy thế hệ cũ (GTS-235N) còn hạn chế về thời lượng hoạt động liên tục trong điều kiện thời tiết ẩm ướt vùng núi.

Hướng phát triển đề xuất

  • Tích hợp công nghệ GNSS RTK: Sử dụng máy thu GNSS 2 tần số kết hợp trạm CORS quốc gia để đo chi tiết các khu vực thông thoáng, giúp tăng năng suất lao động lên 300%.
  • Ứng dụng thiết bị bay không người lái (UAV/Drone LiDAR): Áp dụng công nghệ bay quét LiDAR trên không để thành lập bản đồ địa hình, địa chính cho các khu vực đồi núi hiểm trở, thảm thực vật dày.
  • Tự động hóa đồng bộ đám mây: Xây dựng module trút dữ liệu qua giao thức không dây (Bluetooth/4G) từ máy đo thực địa thẳng về máy chủ lưu trữ WebGIS của cơ quan quản lý.

Đối tượng hưởng lợi

                          ĐỐI TƯỢNG HƯỞNG LỢI
  • Sinh viên & Nghiên cứu sinh ngành Quản lý đất đai / Trắc địa: Nắm vững phương pháp luận và quy trình tích hợp giữa máy toàn đạc điện tử với bộ phần mềm FAMIS/MicroStation; tài liệu tham khảo chuẩn mực về phương pháp bình sai COMPASS và xử lý topology vector.
  • Kỹ sư Trắc địa & Đơn vị tư vấn đo đạc: Tham khảo quy trình chuẩn hóa định dạng dữ liệu trút từ máy Topcon, các macro xử lý lỗi topology ranh thửa nhằm nâng cao năng suất công việc.
  • Cơ quan quản lý Nhà nước (UBND xã Văn Lãng, Phòng TN&MT huyện Yên Bình): Tiếp nhận sản phẩm bản đồ số có độ chính xác cao, chuẩn hóa theo hệ VN-2000, phục vụ quản lý hiện trạng 1044.16 ha đất đai và hỗ trợ công tác thuế, quy hoạch.
  • Người sử dụng đất địa phương (635 hộ dân xã Văn Lãng): Được xác lập ranh giới thửa đất rõ ràng, minh bạch, bảo vệ quyền lợi hợp pháp và rút ngắn thời gian làm thủ tục hành chính về đất đai.

Câu hỏi thường gặp

1. Yêu cầu cấu hình kỹ thuật tối thiểu để vận hành phần mềm MicroStation và FAMIS là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows XP, Windows 7 hoặc Windows 10/11 (chạy chế độ Compatibility), CPU tối thiểu Dual-Core 2.0 GHz, RAM tối thiểu 2 GB (khuyến nghị 4 GB trở lên), dung lượng ổ cứng trống 10 GB và có cổng giao tiếp RS-232 hoặc cổng USB kèm driver chuyển đổi để kết nối cáp trút số liệu từ máy toàn đạc.

2. Làm thế nào để khắc phục lỗi không tạo được vùng (Polygon) thửa đất trong FAMIS?

Lỗi không tạo được vùng thường do hai nguyên nhân chính: ranh giới thửa bị hở (Undershoot) hoặc bị bắt chéo thừa cạnh (Overshoot). Để khắc phục, mở menu công cụ của MicroStation, chạy lần lượt lệnh MRFClean với bán kính dung sai (Tolerance) từ $0.005\text{ m} - 0.01\text{ m}$, sau đó chạy MRFFlag để rà soát các điểm cờ báo lỗi màu đỏ. Chỉnh sửa thủ công các vị trí lỗi phức tạp trước khi thực hiện lại lệnh Tạo vùng trên FAMIS.

3. Tại sao phải sử dụng kinh tuyến trục 104°45' cho khu vực tỉnh Yên Bái trong hệ quy chiếu VN-2000?

Theo quy định tại Thông tư của Bộ Tài nguyên và Môi trường, để giảm thiểu tối đa độ biến dạng chiều dài do phép chiếu hình trụ ngang đồng góc UTM (múi chiếu $3^\circ$), mỗi tỉnh/thành phố được phân công một kinh tuyến trục phù hợp nằm gần trọng tâm khu vực hành chính nhất. Tỉnh Yên Bái sử dụng kinh tuyến trục $104^\circ45'$ để đảm bảo hệ số biến dạng tỷ lệ chiều dài $m \approx 1$, đáp ứng độ chính xác tối ưu cho bản đồ tỷ lệ lớn 1:1000.

4. Dữ liệu trút từ máy toàn đạc Topcon GTS-235N có thể nạp trực tiếp vào các phần mềm GIS hiện đại như ArcGIS hay QGIS không?

Hoàn toàn có thể. Tệp dữ liệu thô sau khi trút từ máy Topcon có định dạng ASCII/TXT chứa các trường $(Point_ID, X, Y, H, Code)$. Định dạng này có thể chuyển đổi thành bảng dữ liệu CSV hoặc Shapefile (.SHP) thông qua các công cụ chuyển đổi của QGIS/ArcGIS hoặc xuất từ tệp .DGN của MicroStation sang định dạng Vector chuẩn.

5. Chi phí và thời gian triển khai đo đạc 01 mảnh bản đồ địa chính 1:1000 bằng công nghệ này là bao nhiêu?

Với 01 tổ đo đạc ngoại nghiệp (gồm 01 kỹ sư phụ trách máy và 02 nhân công đi gương), thời gian hoàn thành đo vẽ ngoại nghiệp cho diện tích 25 ha (01 mảnh 1:1000) tại vùng đồi núi trung bình từ 3 - 5 ngày; thời gian biên tập nội nghiệp và nghiệm thu từ 2 - 3 ngày. Chi phí thi công tiết kiệm hơn khoảng 40 - 50% so với phương pháp đo thủ công truyền thống nhờ giảm thiểu tối đa ngày công lao động và chi phí chỉnh lý sai sót.

Kết luận

Khóa luận tốt nghiệp đã hoàn thành xuất sắc toàn bộ các mục tiêu nghiên cứu đề ra, khẳng định tính đúng đắn và hiệu quả vượt trội của việc kết hợp giữa máy toàn đạc điện tử Topcon GTS-235N và bộ công cụ tin học chuyên ngành MicroStation/FAMIS trong công tác thành lập bản đồ địa chính. Việc xây dựng thành công mảnh bản đồ địa chính số 12 tỷ lệ 1:1000 tại xã Văn Lãng, huyện Yên Bình, tỉnh Yên Bái không chỉ đảm bảo độ chính xác kỹ thuật khắt khe theo tiêu chuẩn quốc gia mà còn tạo lập bộ cơ sở dữ liệu số hóa hoàn chỉnh, phục vụ trực tiếp cho công tác quản lý đất đai và phát triển kinh tế - xã hội địa phương. Đây là mô hình công nghệ tiêu chuẩn, có khả năng nhân rộng hiệu quả cho các dự án đo đạc lập hồ sơ địa chính trên phạm vi toàn quốc.
