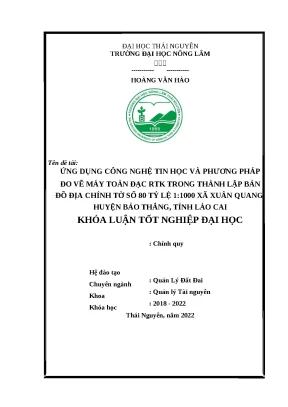

Luận văn ứng dụng công nghệ tin học và phương pháp đo vẽ máy toàn đạc rtk trong thành lập bản đồ địa chính tờ số 80 tỷ lệ 1 1000 xã xuân quang huyện bảo thắng tỉnh lào cai

Luận văn trình bày ứng dụng công nghệ tin học và phương pháp đo vẽ máy toàn đạc RTK trong lập bản đồ địa chính xã Xuân Quang, huyện Bảo Thắng.

• Tác giả: Hoàng Văn Hào
• Người hướng dẫn: ThS. Dương Hồng Việt
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Quản lý đất đai
• Đề tài: Ứng Dụng Công Nghệ RTK Trong Lập Bản Đồ Địa Chính Xã Xuân Quang, Huyện Bảo Thắng
• Loại tài liệu: khóa luận tốt nghiệp
• Năm xuất bản: 2022
• Địa điểm: Thái Nguyên

Tóm tắt

I. Tổng quan về ứng dụng công nghệ RTK trong lập bản đồ địa chính

Công nghệ RTK (Real-Time Kinematic) đã trở thành một công cụ quan trọng trong việc lập bản đồ địa chính, đặc biệt tại xã Xuân Quang, huyện Bảo Thắng. Việc ứng dụng công nghệ này không chỉ giúp nâng cao độ chính xác trong đo đạc mà còn tiết kiệm thời gian và chi phí. RTK cho phép người sử dụng nhận được tọa độ chính xác ngay lập tức, điều này rất cần thiết trong công tác quản lý đất đai.

1.1. Khái niệm và vai trò của công nghệ RTK

Công nghệ RTK là phương pháp đo đạc sử dụng tín hiệu GPS để xác định vị trí với độ chính xác cao. RTK giúp cải thiện chất lượng bản đồ địa chính, từ đó hỗ trợ cho công tác quản lý đất đai hiệu quả hơn.

1.2. Lợi ích của việc sử dụng RTK trong lập bản đồ

Việc sử dụng RTK trong lập bản đồ địa chính mang lại nhiều lợi ích như giảm thiểu sai số trong đo đạc, tăng tốc độ thu thập dữ liệu và cải thiện khả năng quản lý thông tin đất đai.

II. Thách thức trong việc lập bản đồ địa chính tại xã Xuân Quang

Mặc dù công nghệ RTK mang lại nhiều lợi ích, nhưng việc áp dụng nó trong lập bản đồ địa chính tại xã Xuân Quang cũng gặp phải một số thách thức. Những vấn đề này bao gồm điều kiện địa hình phức tạp và sự thiếu hụt về nguồn nhân lực có kỹ năng.

2.1. Điều kiện địa hình và khí hậu ảnh hưởng đến đo đạc

Địa hình đồi núi và khí hậu nhiệt đới gió mùa tại xã Xuân Quang tạo ra nhiều khó khăn trong việc thực hiện đo đạc chính xác. Những yếu tố này cần được xem xét kỹ lưỡng để đảm bảo chất lượng bản đồ.

2.2. Thiếu hụt nguồn nhân lực có kỹ năng

Sự thiếu hụt nhân lực có kỹ năng trong việc sử dụng công nghệ RTK cũng là một thách thức lớn. Đào tạo và nâng cao kỹ năng cho nhân viên là cần thiết để tối ưu hóa quy trình lập bản đồ.

III. Phương pháp sử dụng công nghệ RTK trong lập bản đồ địa chính

Để lập bản đồ địa chính tại xã Xuân Quang, phương pháp sử dụng công nghệ RTK được thực hiện qua nhiều bước. Quy trình này bao gồm việc chuẩn bị thiết bị, thực hiện đo đạc và xử lý số liệu.

3.1. Quy trình chuẩn bị và thực hiện đo đạc

Quy trình bắt đầu bằng việc chuẩn bị thiết bị RTK, bao gồm máy đo, ăng-ten và phần mềm hỗ trợ. Sau đó, tiến hành đo đạc tại các điểm đã xác định trước.

3.2. Xử lý số liệu và biên tập bản đồ

Sau khi thu thập dữ liệu, số liệu sẽ được xử lý và biên tập bằng phần mềm MicroStation V8i và Gcadas để tạo ra bản đồ địa chính chính xác.

IV. Ứng dụng thực tiễn của bản đồ địa chính tại xã Xuân Quang

Bản đồ địa chính được lập từ công nghệ RTK không chỉ phục vụ cho công tác quản lý đất đai mà còn hỗ trợ cho các hoạt động phát triển kinh tế xã hội tại xã Xuân Quang. Việc có bản đồ chính xác giúp người dân và chính quyền địa phương dễ dàng hơn trong việc thực hiện các giao dịch liên quan đến đất đai.

4.1. Hỗ trợ quản lý đất đai hiệu quả

Bản đồ địa chính giúp chính quyền địa phương quản lý đất đai một cách hiệu quả hơn, từ việc cấp giấy chứng nhận quyền sử dụng đất đến giải quyết tranh chấp.

4.2. Tăng cường phát triển kinh tế xã hội

Bản đồ chính xác cũng hỗ trợ cho các dự án phát triển hạ tầng, từ đó thúc đẩy kinh tế xã hội tại xã Xuân Quang.

V. Kết luận và triển vọng tương lai của công nghệ RTK

Công nghệ RTK đã chứng minh được giá trị của nó trong việc lập bản đồ địa chính tại xã Xuân Quang. Với sự phát triển không ngừng của công nghệ, triển vọng tương lai cho việc ứng dụng RTK trong quản lý đất đai là rất lớn.

5.1. Tương lai của công nghệ RTK trong quản lý đất đai

Công nghệ RTK sẽ tiếp tục được cải tiến, giúp nâng cao độ chính xác và hiệu quả trong công tác đo đạc và lập bản đồ địa chính.

5.2. Đề xuất giải pháp nâng cao hiệu quả ứng dụng

Cần có các chương trình đào tạo và nâng cao kỹ năng cho nhân viên, đồng thời đầu tư vào công nghệ mới để tối ưu hóa quy trình lập bản đồ.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Tính cấp thiết của đề tài Đất đai là một trong những yếu tố quan trọng nhất để duy trì sự sống cho tất cả các sinh vật bao gồm cả con người, có đất đai thì con người mới có thể tồn tại và sản xuất. Đất đai có vai trò rất quan trọng trong cuộc sống hàng ngày, tất cả các hoạt động của con người tác động trực tiếp lên đất đai làm thay đổi kết cấu của đất và tính chất của đất. Các hiện tượng đất đai bị thoái hóa và rửa trôi ngày càng diễn ra nghiêm trọng, vì vậy con người cần phải biết sử dụng đất đai một cách hợp lý và hiệu quả nhất.

Công ty TNHH VietMap được sự đồng ý của Sở Tài nguyên và Môi trường tỉnh Lào Cai đã tiến hành đo đạc và thành lập bản đồ địa chính tại nhiều huyện, xã trên địa bàn tỉnh Lào Cai.Trong đó xã Xuân Quang, huyện Bảo Thắng là một trong những địa phương được công ty triển khai thực hiện. Trong thời gian thực tập tại công ty, em tiến hành nghiên cứu đề tài: Ứng dụng công nghệ tin học và phương pháp đo vẽ máy toàn đạc RTK trong thành lập bản đồ địa chính tờ số 80 tỷ lệ 1:1000 xã Xuân Quang huyện Bảo Thắng tỉnh Lào Cai. Mục đích nghiên cứu của đề tài - Xây dựng được tờ bản đồ địa chính tỉ lệ 1:1000 bằng phương pháp đo vẽ chi tiết từ máy toàn đạc RTK. - Giúp cho việc quản lí cơ sở dữ liệu đất đai tại xã Xuân Quang được hiệu quả hơn.

Ý nghĩa của đề tài. - Giúp cho sinh viên có thể hệ thống lại những kiến thức đã được học ở trường để áp dụng vào công việc. 2 - Thời gian thực tập là cơ hội để sinh viên có thể tìm hiểu và sử dụng máy RTK trong công tác đo đạc và áp dụng công nghệ hiện đại để thành lập bản đồ địa chính. 3 PHẦN 2 TỔNG QUAN TÀI LIỆU 2.

Cơ sở khoa học 2. Khái niệm bản đồ địa chính Bản đồ địa chính là bản đồ thể hiện các thửa đất,các yếu tố địa lí được cơ quan có thẩm quyền của nhà nước xác nhận, lập theo ranh giới hành chính của từng xã phường, thị trấn. Người ta sử dụng bản đồ địa chính để thực hiện các hoạt động như: - Thống kê đất đai. - Giao đất,cho thuê đất - Thực hiện công tác thu hồi đất - Giải quyết tranh chấp đất đai 2.

Tính chất, vai trò của BĐĐC Bản đồ địa chính là tài liệu vô cùng quan trọng làm cơ sở để triển khai việc cấp giấy chứng nhận, giao đất, cho thuê đất, thu hồi đất, cấp mới.và các vấn đề khác liên quan tới đất đai. - Thống kê đất đai - Là cơ sở giải quyết các vấn đề tranh chấp đất đai - Giám sát sự tăng giảm của đất và quyền sử dụng đất 2. Các loại bản đồ địa chính Cơ bản bản đồ địa chính được chia ra làm hai loại sau đây: + Bản đồ địa chính giấy: là bản đồ được thể hiện trên giấy,thông tin rõ ràng và dễ dàng sử dụng. + Bản đồ địa chính số 2.

Cơ sở thực tiễn Công ty TNHH VietMap đã xây dựng bản đồ ở nhiều tỉnh, thành trong cả nước trong đó có một số tỉnh gồm Thái Nguyên,Yên Bái, Bắc Giang ,Lào Cai.đem lại hiệu quả và độ chính xác cao. 4 Từ đó tại xã Xuân Quang em đã ứng dụng máy RTK để đo vẽ chi tiết và thành lập tờ bản đồ số 80. Phương pháp thành lập bản đồ địa chính - Sử dụng các loại máy để đo vẽ trực tiếp. - Kết hợp chụp ảnh và đo vẽ trực tiếp ngoài thực địa.

- Thực hiện biên tập, đo vẽ và chỉnh lí bổ sung các chi tiết trên bản đồ địa chính. Thành lập bản đồ cơ bản được thực hiện qua hai bước. Bước 1: Đo vẽ chi tiết. Bước 2: Biên tập bản đồ.

Thành lập lưới khống chế đo vẽ Điểm và đường là các yếu tố xây dựng thành lưới khống chế đo vẽ. Có hai cấp hạng lưới khống chế là : - Lưới khống chế cấp 1 - Lưới khống chế cấp 2. Phương pháp toàn đạc trong đo vẽ bản đồ: là phương pháp sử dụng máy và các thiết bị khác để đo vẽ trực tiếp ở thực địa.1: Đo vẽ bản đồ bằng phương pháp toàn đạc 2. Giới thiệu sơ lược về máy RTK 2.

Đặc điểm và chức năng của máy RTK Máy RTK KOLIDA do Trung Quốc sản xuất,máy được sử dụng nhiều trong trắc địa với ưu điểm về độ chính xác cao và nhanh chóng giống với GPS. Máy dùng để đo góc, đo cạnh, đo tọa độ các điểm và phục vụ các công tác đo vẽ khác. - Trạm tĩnh cần cách điểm cần xác định tọa độ (trạm động) một đoạn nhỏ hơn 15 km. 6 - Máy sử dụng nguồn điện từ 10V16V - Trọng lượng máy 1,2 kg 2.

Đo tọa độ, độ cao đường truyền kinh vi Các bước đo đạc lưới khống chế bằng máy RTK KOLIDA K9 – T - Tạo Job là Ngày-tháng nhằm lưu trữ các số liệu được đo. - Đặt máy vào điểm trạm đo rồi tiến hành các bước: rọi tâm, cân bằng máy, nhập tên điểm trạm máy tên điểm đo, đo chiều cao máy. Các bước thành lập bản đồ địa chính Đặt máy ở vị trí cao, thông thoáng, tiện lợi cho công tác đo vẽ. -Bước 1: Xây dựng thiết kế kỹ thuật -Bước 2: Công tác chuẩn bị -Bước 3: Công tác ngoại nghiệp -Bước 4: Biên tập tổng hợp -Bước 5: Hoàn thiện bản đồ -Bước 6: Kiểm tra và nghiệm thu 2.

Quy trình đo vẽ chi tiết và xử lý số liệu tại máy RTK a. Công tác chuẩn bị máy móc Tại một trạm đo cần có: - 1 máy RTK - 1thước thép - 1bình ắc quy - 1 bộ ăngten - 2 đầu rover để kết nối với trạm base (RTK) - 1 giá ba chân để máy RTK. - Sổ tay Các máy móc và thiết bị phải được kiểm tra và điều chỉnh trước khi sử dụng. Trình tự đo vẽ Khởi động máy, ấn phím F để chọn chế độ đo: Ở chế độ đo tĩnh :Chọn đèn đầu tiên hàng 1 bên trái.

Đo RTK trạm base :Chọn đèn đầu tiên hàng 2 bên trái Đo RTK Rover :Chọn đèn đầu tiên hàng 3 bên trái Ấn phím I để chấp nhận chế độ đo.2: Quy trình đo RTK Thao tác đo RTK được chia làm 7 bước như sau: Bước 1: Bật máy chủ tại trạm base bằng cách ấn phím I. Đo RTK trạm base: chọn đèn đầu tiên hàng 2 bên trái hiện thị). Bước 2: Kết nối bluetooth giữa sổ tay và trạm base. - Bật nút nguồn tại sổ tay.

- Click đúp vào cột thu phát sóng. - Chọn Device -> Scan -> Seri máy trạm base -> Pair. - Tích vào ô lựa chọn, chọn tên 8 Bước 3: Khởi động EGStar Chọn Config -> Port Config -> OK. Bước 4: Tạo Job mới - Chọn job -> New job -> OK ( Thông thường nhập tên job theo ngày tháng năm đo.

VD: 16032022) - Chọn Config -> Coordinate System chọn VN2000 Lào Cai -> OK. - Chọn Config -> Instramend config -> Base setting + MSG: chọn CMRx + Ant H:nhập chiều cao máy trạm base - Tích chọn Plane + N: nhập tọa độ X + E: nhập tọa độ Y + A: nhập độ cao h + Tích vào Start -> Yes -> OK -> OK. Lưu ý: Kiểm tra đèn TX trên trạm base nếu nháy xanh là thành công. Bước 6: Liên kết với máy Rover - Khởi động máy chủ rover: Chọn phím I.

- Nhấn vào biểu tượng cột sóng -> Device -> chọn Seri máy rover - >connect -> OK. Đem Rover đến điểm kiểm tra: Trong khi đo luôn luôn để rover cao qua đầu người. Bước 7: Tiến hành đo điểm chi tiết. - Chọn Survey -> Point survey -> Hiện thị Fixed -> Chọn phím A - >Chọn Enter để lưu.

9 - Nếu hiện thị Fload cũng có thể chấp nhận được nếu H: hiển thị sai số mặt phẳng nằm trong giá trị cho phép. V: hiển thị sai số độ cao nằm trong giá trị cho phép. - Xem danh sách điểm đo: Bấm phím B hai lần Hình 2.3: Các bước sử dụng phần mềm EGStar tại trạm Base 2. Ứng dụng phần mềm tin học trong thành lập bản đồ địa chính 2.

Phần mềm MicroStation V8i a. Khái quát về phần mềm MicroStationV8i.4: Giao diện MicroStation V8i - Tạo Design file (tạo file làm việc) Hình 2.5: Tạo file làm việc Mở MicroStation V8 rồi click vào New. Tạo thư mục lưu trữ dữ liệu. Vào Selec-> Chọn Seed file -> Đánh tên file vào mục File name.

Bấm Save\ Open\ OK.6: Thanh công cụ biên tập Text. - Vẽ và sửa chữa các đối tượng dạng chữ: Hình 2.7: Vẽ và sửa đổi đối tượng (1): Vẽ đối tượng dạng chữ. (2): Vẽ đối tượng dạng mũi tên. (3): Sửa chữa, thay đổi đối tượng chữ.

(4): Hỏi đáp thông tin thuộc tính chữ. (5): Lấy thuộc tính chữ. (6): Thay đổi thuộc tính chữ. (8): Coppy tăng hoặc giảm giá trị của chữ số.

- Vẽ đối tượng dạng tuyến công cụ vẽ Drawing.8: Vẽ đối tượng dạng tuyến -Vẽ đường tròn, ellipses.9: Vẽ đường tròn, ellipses 12 - Coppy, dịch chuyển, tăng tỷ lệ hoặc quy đối tượng.10: Coppy, dịch chuyển, tăng tỷ lệ hoặc quy đối tượng (1): Coppy đối tượng. (2): Dịch chuyển đối tượng. (3): Thay đổi tỷ lệ. (4): Xoay đối tượng.

(5): Thay đổi hướng đối tượng. (6): Tạo đối tượng với khoảng cách được xác định. (7): Copy song song. - Tô màu, trải ký hiệu cho các đối tượng Ký hiệu cho các đối tượng dạng vùng trên thanh công cụ.11: Trải ký hiệu cho các đối tượng (1): Thay đổi thuộc tính của đồ họa.

(2): Thay đổi thứ tự vùng. (3): Thay đổi kiểu vùng. (7): Lấy thuộc tính đối tượng - Thay đổi thuộc tính của đối tượng.12: Thay đổi thuộc tính của đối tượng (1): Thay đổi thuộc tính của đồ họa. (2): Thay đổi thứ tự vùng.

(3): Thay đổi kiểu vùng. (7): Lấy thuộc tính đối tượng. - In bản đồ MicroStationV8i có thể in các bản đồ theo nhiều tỷ lệ khác nhau.13: In bản đồ trong MicroStation. Print Preview: Xem bản vẽ trước khi in.

Print: Thiết đặt trang in (Viện nghiên cứu Địa chính, (2002), Hướng dẫn sử dụng phần mềm MicroStation & Mappingoffice để thành lập bản đồ địa chính, Hà Nội) 14 2. Phần mềm Gcadas a. Sơ lược về phần mềm Gcadas Gcadas là phần mềm hỗ trợ trong việc thành lập bản đồ địa chính và hỗ trợ xây dựng cơ sở dữ liệu để quản lí đất đai.
