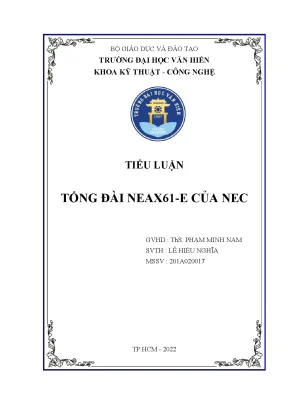

Dưới đây là nội dung phân tích tài liệu và bài viết chuẩn SEO chuyên sâu cho tài liệu "Tổng quan về tổng đài NEAX61E của NEC".

BƯỚC 1: PHÂN TÍCH TÀI LIỆU

1. Các vấn đề/câu hỏi chính mà tài liệu giải quyết

  1. Bản chất và nguyên lý hoạt động của tổng đài điện tử số SPC: Cung cấp nền tảng lý thuyết về tổng đài điều khiển theo chương trình ghi sẵn (Stored Program Control - SPC), chức năng báo hiệu, điều khiển và tính cước.
  2. So sánh các phương thức chuyển mạch dữ liệu: Đánh giá ưu nhược điểm kỹ thuật giữa chuyển mạch Datagram, mạch ảo (Virtual Circuit), công nghệ ATM và chuyển mạch nhãn đa giao thức (MPLS).
  3. Cấu trúc phần cứng và phần mềm tổng đài NEAX-61E: Giải thích chi tiết 4 phân hệ phần cứng (Ứng dụng, Chuyển mạch, Xử lý, Vận hành & Bảo dưỡng) và mô hình phần mềm phân cấp 4 lớp của NEC.
  4. Cơ chế xử lý cuộc gọi và phạm vi ứng dụng thực tế: Phân tích quy trình tuần tự từ khởi tạo, thu nhận phân tích số, cấp chuông, đàm thoại đến giải phóng cuộc gọi, cùng các mô hình triển khai (Local, Toll, International, RSU/RLU).

2. Danh sách thuật ngữ chuyên ngành quan trọng

  1. SPC (Stored Program Control)
  2. NEAX61-E (NEC Advanced eXchange 61-E)
  3. PCM-TDM (Pulse Code Modulation - Time Division Multiplexing)
  4. TDNW (Time Division Network)
  5. Cấu trúc T-S-S-T (Time - Space - Space - Time)
  6. SPM (Speech Path Module)
  7. SPC Module (Speech Path Controller)
  8. SVTM (Service Trunk Module)
  9. CLKM (Clock Module)
  10. CPM (Control Processor Module)
  11. CLP (Call Processor)
  12. OMP (Operation and Maintenance Processor)
  13. OMS (Operation and Maintenance Subsystem)
  14. RSU/RLU (Remote Switch Unit / Remote Line Unit)
  15. Datagram & Virtual Circuit
  16. ATM (Asynchronous Transfer Mode)
  17. MPLS (Multiprotocol Label Switching)
  18. DLSW (Digital Line Switch)
  19. PBOR (Push Button Originating Register)
  20. ISDN / B-ISDN (Integrated Services Digital Network)

3. Đóng góp và điểm nổi bật của tài liệu

  1. Hệ thống hóa toàn diện lý thuyết chuyển mạch: Kết nối rõ ràng giữa nguyên lý chuyển mạch kênh truyền thống với các công nghệ chuyển mạch gói, ATM và MPLS hiện đại.
  2. Bóc tách chi tiết kiến trúc Module hóa: Trình bày cấu trúc module linh hoạt cả về phần cứng và phần mềm, giúp hệ thống dễ dàng mở rộng dung lượng từ quy mô nông thôn nhỏ lẻ đến đô thị triệu dân.
  3. Mô tả tường tận luồng dữ liệu cuộc gọi: Cung cấp sơ đồ phân tích tuần tự 6 bước xử lý cuộc gọi qua các khối chức năng LC, LOC, SPC, TDNW, CLP và OGT.

BƯỚC 2: CONTENT SEO CHI TIẾT

Tổng quan nghiên cứu

Trong kỷ nguyên chuyển đổi số và bùng nổ hạ tầng thông tin, mạng viễn thông đóng vai trò huyết mạch kết nối toàn cầu. Trọng tâm của hệ thống mạng điện thoại chuyển mạch công cộng (PSTN) chính là các hệ thống tổng đài điện tử số điều khiển theo chương trình lưu trữ (SPC). Trong số các thiết bị viễn thông tiêu biểu, tổng đài NEAX61-E của NEC được đánh giá là một giải pháp chuyển mạch số dung lượng lớn, có tính linh hoạt cao và độ tin cậy vượt trội.

Tuy nhiên, việc nắm vững cấu trúc phần cứng phức tạp, phân tầng phần mềm cũng như cơ chế điều khiển cuộc gọi của các dòng tổng đài đa xử lý thường gặp nhiều rào cản do tài liệu phân tán. Tài liệu nghiên cứu này tập trung giải quyết khoảng trống kiến thức bằng cách phân tích chuyên sâu về hệ thống tổng đài NEAX61-E.

Phương pháp tiếp cận của tài liệu đi từ nền tảng lý thuyết các công nghệ chuyển mạch tiên tiến (Datagram, Virtual Circuit, ATM, MPLS), sau đó đi sâu vào cấu trúc 4 phân hệ phần cứng, kiến trúc phần mềm 4 lớp, và chi tiết hóa toàn bộ quy trình thiết lập cuộc gọi trên thực tế.

Nội dung chi tiết

Cơ sở lý thuyết về tổng đài điện tử SPC và các hệ thống chuyển mạch

Tổng đài điện tử SPC (Stored Program Control) đánh dấu bước ngoặt kết hợp giữa kỹ thuật máy tính điện tử và công nghệ điện thoại. Hệ thống hoạt động dựa trên các chương trình và dữ liệu được ghi sẵn trong bộ nhớ số liệu. Bộ vi xử lý trung tâm đảm nhận việc điều khiển chuyển mạch, định tuyến, báo hiệu và tính cước một cách tự động. Nhờ nguyên lý này, tổng đài SPC sở hữu tính linh hoạt rất cao, cho phép cấu hình lại thông số thuê bao hoặc bổ sung dịch vụ mới chỉ thông qua các lệnh giao tiếp người - máy.

+-------------------------------------------------------------+
|                      TỔNG ĐÀI ĐIỆN TỬ SPC                   |
+------------------------------+------------------------------+
                               |
       +-----------------------+-----------------------+
       |                                               |
+------v----------------------+                 +------v----------------------+
|     CHUYỂN MẠCH KÊNH        |                 |      CHUYỂN MẠCH GÓI        |
|  - Điều khiển bằng phần mềm |                 |  - Datagram (Phi kết nối)   |
|  - Cấu trúc T-S-S-T         |                 |  - Virtual Circuit (Kênh ảo)|
|  - Không gây tổn thất kênh  |                 |  - ATM & Chuyển mạch nhãn   |
+-----------------------------+                 +-----------------------------+

Song song với chuyển mạch kênh truyền thống, tài liệu phân tích và làm rõ các cơ chế chuyển mạch hiện đại:

  • Chuyển mạch Datagram: Mỗi gói tin được gán địa chỉ đích đầy đủ và định tuyến hoàn toàn độc lập. Cơ chế này mang tính linh hoạt cao khi mạng gặp sự cố nghẽn nút, nhưng đòi hỏi thiết bị đầu cuối phải sắp xếp lại trật tự gói tin.
  • Chuyển mạch kênh ảo (Virtual Circuit): Tuyến truyền dẫn logic được thiết lập cố định trước khi truyền dữ liệu. Các gói tin chứa số nhận dạng kênh ảo (VCI), đảm bảo dữ liệu đến đích đúng thứ tự tuần tự và giảm thiểu tiêu đề điều khiển.
  • Chuyển mạch ATM và MPLS: Công nghệ ATM ứng dụng các tế bào (cell) cố định 53 byte giúp tối ưu hóa độ trễ cho dịch vụ thời gian thực. Trong khi đó, chuyển mạch nhãn đa giao thức (MPLS) kết hợp ưu thế định tuyến lớp 3 với chuyển mạch nhãn tốc độ cao lớp 2, giải quyết triệt để nút thắt cổ chai và hỗ trợ đắc lực cho mạng riêng ảo (VPN) cũng như định tuyến chất lượng dịch vụ (QoS).

Kiến trúc phần cứng và phân tầng phần mềm của tổng đài NEAX-61E

Tổng đài NEAX61-E của NEC được thiết kế theo cấu trúc module hóa chuẩn mực, cho phép triển khai linh hoạt từ quy mô vài trăm thuê bao đến các trạm chuyển mạch trung tâm hàng trăm nghìn cổng. Phần cứng của hệ thống được tổ chức thành 4 phân hệ chính hoạt động hiệp đồng:

+-------------------------------------------------------------------------+
|                  CẤU TRÚC PHẦN CỨNG TỔNG ĐÀI NEAX-61E                   |
+-------------------------------------------------------------------------+
|  [Phân hệ Ứng dụng]       --> Giao tiếp thuê bao (LC/DLSW), Trung kế    |
|                               (Analog/DTI), Giao tiếp xa (RSU/RLU)      |
|                                              |                          |
|  [Phân hệ Chuyển mạch]    --> Mạng 4 tầng T-S-S-T (SPM, SPC, SVTM, CLKM)|
|                                              |                          |
|  [Phân hệ Xử lý]          --> Đa bộ xử lý (CPM, CLP, OMP, Bộ nhớ MM/CM) |
|                                              |                          |
|  [Phân hệ Vận hành & BD]  --> Hệ thống OMS, bàn thử LTC, thiết bị MAT    |
+-------------------------------------------------------------------------+
  1. Phân hệ ứng dụng (Application Subsystem): Tạo giao diện giữa mạng ngoài với trường chuyển mạch thông qua các luồng PCM-TDM tốc độ 8,192 Mbit/s (128 khe thời gian). Phân hệ chứa mạch đường dây thuê bao tương tự (LC), bộ tập trung đường dây số (DLSW), mạch trung kế số (DTI) và giao tiếp chuyển mạch từ xa (RSU/RLU).
  2. Phân hệ chuyển mạch (Switching Subsystem): Trái tim của NEAX-61E là mạng chuyển mạch số phân chia theo thời gian (TDNW) cấu trúc 4 tầng T-S-S-T (Thời gian - Không gian - Không gian - Thời gian). Cấu hình này triệt tiêu hoàn toàn hiện tượng tắc nghẽn nội bộ, bao gồm module tuyển thoại (SPM), module điều khiển đường thoại (SPC), module trung kế dịch vụ (SVTM) và module đồng hồ chuẩn (CLKM).
  3. Phân hệ xử lý (Processor Subsystem): Hoạt động theo mô hình đa xử lý phân tán lên đến 32 bộ xử lý (CP). Trong đó, bộ xử lý cuộc gọi (CLP) vận hành theo cơ chế phân chia tải, bộ xử lý vận hành bảo dưỡng (OMP) kiểm soát giám sát, và module xử lý điều khiển trung tâm (CPM) quản lý toàn bộ tài nguyên nhớ chung.
  4. Phân hệ vận hành và bảo dưỡng (OMS): Hỗ trợ công tác đo kiểm, phát hiện cảnh báo lỗi phần cứng/phần mềm tức thời qua thiết bị đầu cuối quản lý (MAT) và bàn kiểm tra đường dây (LTC).

Về mặt phần mềm, hệ thống được phân cấp thành 4 lớp độc lập:

  • Lớp OS cơ sở (Basic OS Layer): Cung cấp nhân hệ điều hành RX-UX/VR điều khiển tài nguyên phần cứng cấp thấp.
  • Lớp OS mở rộng (Expansion OS Layer): Cung cấp các giao diện lập trình đồng nhất, quản lý hệ thống dữ liệu DBMS và liên lạc đa bộ xử lý.
  • Lớp ứng dụng (Application Layer): Trực tiếp thực thi logic xử lý cuộc gọi, dịch số, định tuyến và chức năng bảo dưỡng O&M.
  • Lớp điều khiển dịch vụ (Service Control Layer): Mở rộng các cổng kết nối đối ngoại, cho phép mạng thông minh (IN) can thiệp và kiểm soát dịch vụ gia tăng.

Quy trình xử lý cuộc gọi và ứng dụng triển khai thực tế

Cơ chế xử lý cuộc gọi trong NEAX-61E được thực thi chặt chẽ qua 6 giai đoạn logic, đảm bảo thời gian thiết lập kết nối cực nhanh và độ tin cậy tuyệt đối:

[Thuê bao A nhấc máy]
[LC phát hiện -> LOC quét -> SPC báo ACT-CLP]
[CLP cấp âm mời quay số + Chiếm bộ ghi số PBOR]
[Thuê bao A quay số -> PBOR nhận & chuyển CLP dịch số]
[CLP chiếm trung kế OGT -> Phát số sang tổng đài B -> Cấp hồi âm chuông]
[Thuê bao B nhấc máy -> OGT phát hiện -> Kết nối đàm thoại qua mạng T-S-S-T]
[Thuê bao A gác máy -> ACT-CLP giải phóng TDNW, LC và gửi tín hiệu xóa OGT]
  1. Khởi đầu cuộc gọi: Khi thuê bao A nhấc máy, mạch vòng đóng kín được mạch LC nhận diện. Bộ điều khiển vùng LOC gửi thông tin quét về SPC, kích hoạt bộ xử lý cuộc gọi tích cực (ACT-CLP) cấp âm mời quay số và gán bộ ghi xung PBOR.
  2. Thu nhận và phân tích số: Thuê bao A bấm số, PBOR lập tức thu thập các chữ số và truyền về ACT-CLP để tra cứu bảng phiên dịch định tuyến trong bộ nhớ chung.
  3. Gửi số và chọn tuyến: Hệ thống chiếm giữ trung kế ra (OGT), giải phóng PBOR và đẩy thông tin số đến tổng đài đích thông qua sự điều phối của bộ xử lý dự phòng (SBY-CLP).
  4. Rung chuông: Tuyến thông thoại qua mạng TDNW được thiết lập nối vào trung kế OGT. Tổng đài ở xa phát tín hiệu chuông tới thuê bao B và gửi hồi âm chuông về cho thuê bao A.
  5. Tiến hành đàm thoại: Khi thuê bao B nhấc máy, mạch OGT phát hiện tín hiệu trả lời, thông báo cho CLP kích hoạt hoàn chỉnh kênh thoại 64 kbps giữa hai đầu cuối.
  6. Giải phóng cuộc gọi: Khi một trong hai bên gác máy, CLP kích hoạt quy trình cắt cầu nối, giải phóng khe thời gian trong mạng TDNW, hoàn trả mạch LC/OGT về trạng thái rỗi.

Nhờ cấu trúc linh hoạt, tổng đài NEAX-61E đáp ứng hoàn hảo nhiều mô hình mạng viễn thông:

  • Tổng đài nội hạt (Local Switch - LS): Dung lượng lên tới 100.000 số, phục vụ mật độ thuê bao đô thị dày đặc.
  • Tổng đài đường dài và quốc tế (Toll/International Switch - TS/INTS): Năng lực xử lý lên đến 60.000 trung kế, chịu tải lưu lượng 27.000 Erlang.
  • Cụm chuyển mạch và tập trung đường dây từ xa (RSU/RLU): Mở rộng mạng lưới về các vùng nông thôn, vùng sâu vùng xa với khả năng quản lý lên tới 4.000 thuê bao trên mỗi module RLU thông qua các tuyến truyền dẫn PCM chuẩn.

Ai nên đọc tài liệu này?

Tài liệu là nguồn tham khảo kỹ thuật giá trị dành cho các nhóm độc giả chuyên ngành:

  • Sinh viên và học viên cao học ngành Kỹ thuật Điện tử - Viễn thông: Bổ trợ kiến thức trực quan cho các học phần Kỹ thuật chuyển mạch, Mạng truyền dẫn số và Hệ thống thông tin di động.
  • Kỹ sư vận hành và bảo dưỡng mạng viễn thông (O&M Engineers): Nắm vững cấu trúc phần cứng, sơ đồ khối module chức năng để phục vụ đo kiểm, bảo trì và xử lý sự cố tổng đài thực tế.
  • Chuyên viên quy hoạch và thiết kế hạ tầng mạng: Tham khảo mô hình phân bổ lưu lượng, tỷ số tập trung thuê bao và phương pháp tích hợp mạng số đa dịch vụ (ISDN).

Yêu cầu kiến thức nền tảng: Để tiếp thu tài liệu hiệu quả nhất, người đọc nên có kiến thức cơ bản về kỹ thuật điều chế mã xung (PCM), phương pháp ghép kênh phân chia theo thời gian (TDM) và mô hình phân lớp mạng truyền thông.

Câu hỏi thường gặp

1. Tổng đài NEAX-61E của NEC là gì?

Tổng đài NEAX-61E là hệ thống chuyển mạch điện tử số dung lượng lớn do tập đoàn NEC (Nhật Bản) phát triển. Hệ thống ứng dụng công nghệ điều khiển theo chương trình ghi sẵn (SPC), cấu trúc mạng chuyển mạch số 4 tầng T-S-S-T không nghẽn mạch, phục vụ từ tổng đài nội hạt, tổng đài liên tỉnh đến cửa ngõ quốc tế.

2. Quy trình xử lý một cuộc gọi trên NEAX-61E diễn ra như thế nào?

Quy trình gồm 6 bước liên hoàn: (1) Mạch LC/LOC nhận diện thuê bao nhấc máy; (2) CLP cấp âm mời quay số và gán bộ ghi PBOR; (3) Thu nhận chữ số và tra cứu bảng định tuyến; (4) Chiếm trung kế OGT và phát chuông; (5) Kết nối đàm thoại thông qua mạng TDNW; (6) Thu hồi tài nguyên và giải phóng tuyến khi gác máy.

3. Tại sao NEAX-61E lại sử dụng cấu trúc chuyển mạch 4 tầng T-S-S-T?

Cấu trúc T-S-S-T (Thời gian - Không gian - Không gian - Thời gian) kết hợp ưu điểm của chuyển mạch thời gian (hoán đổi khe thời gian) và chuyển mạch không gian (chuyển tuyến vật lý). Thiết kế này tạo ra trường chuyển mạch dung lượng cao (2.880 kênh mỗi mạng TDNW), triệt tiêu hoàn toàn khả năng nghẽn mạch nội bộ.

4. Khi nào các đơn vị RSU và RLU được ứng dụng trong thực tế?

RSU (Remote Switch Unit) và RLU (Remote Line Unit) được sử dụng khi cần mở rộng vùng phủ sóng viễn thông đến các khu vực xa trung tâm (nông thôn, miền núi). Giải pháp này giúp tiết kiệm tối đa chi phí kéo cáp đồng tầm xa nhờ gom hàng nghìn thuê bao qua các tuyến truyền dẫn số PCM tập trung về tổng đài chủ.

5. Cấu trúc phần mềm 4 lớp của NEAX-61E mang lại lợi ích gì?

Mô hình 4 lớp (OS cơ sở, OS mở rộng, Ứng dụng, Điều khiển dịch vụ) đảm bảo tính độc lập hoàn toàn giữa phần cứng và phần mềm ứng dụng. Nhờ đó, nhà khai thác có thể nâng cấp, bổ sung các dịch vụ mới hoặc tích hợp giao thức mạng thông minh mà không làm ảnh hưởng đến tầng điều hành cơ sở.

Kết luận

Nghiên cứu về tổng đài NEAX-61E của NEC mang lại cái nhìn toàn diện về đỉnh cao công nghệ chuyển mạch điện tử số SPC. Dưới đây là các điểm đúc kết quan trọng:

  • Kiến trúc Module hóa: Thiết kế phần cứng và phần mềm phân tầng giúp mở rộng linh hoạt quy mô hệ thống từ nhỏ đến rất lớn mà không cần thay đổi kiến trúc nền.
  • Mạng chuyển mạch T-S-S-T: Cung cấp thông lượng chuyển mạch khổng lồ, xử lý lưu lượng lưu thoại cao và đảm bảo không xảy ra hiện tượng nghẽn mạch.
  • Xử lý đa bộ vi xử lý: Phân bổ độc lập nhiệm vụ xử lý cuộc gọi (CLP) và quản lý bảo dưỡng (OMP), gia tăng độ tin cậy và tính sẵn sàng của mạng lưới.
  • Khả năng tương thích mở rộng: Dễ dàng ghép nối với các mạng truyền số liệu tiên tiến, sẵn sàng nâng cấp lên mạng số đa dịch vụ băng rộng ISDN/B-ISDN.

Trong xu thế hội tụ mạng viễn thông thế hệ mới (NGN/IMS), việc hiểu rõ bản chất tổng đài SPC và NEAX-61E chính là nền tảng vững chắc để tiếp cận công nghệ chuyển mạch mềm (Softswitch) và mạng lõi chuyển mạch gói hiện đại.

Khám phá và tải trọn bộ tài liệu chi tiết để củng cố kiến thức chuyên sâu về kỹ thuật chuyển mạch viễn thông ngay hôm nay!
