Tổng quan về giáo trình

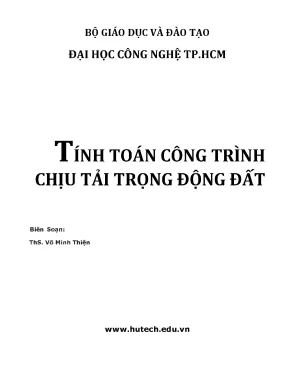

Tài liệu học tập "Tính toán công trình chịu tải trọng động đất" do ThS. Võ Minh Thiện biên soạn, được lưu hành trong hệ thống đào tạo của Trường Đại học Công nghệ TP.HCM (HUTECH). Trong chương trình đào tạo kỹ sư ngành Xây dựng, đây là học phần chuyên ngành mang tính ứng dụng kỹ thuật cao, trang bị hệ thống lý thuyết và phương pháp thực hành tính toán kết cấu bê tông cốt thép (BTCT) chịu tác động của tải trọng địa chấn.

Mục tiêu học tập của tài liệu tập trung vào ba trọng tâm:

  1. Cung cấp cơ sở khoa học về động đất học công trình, bao gồm nguồn gốc sinh chấn, sự lan truyền của các loại sóng địa chấn và hệ thống thang đo cường độ, độ lớn động đất.
  2. Thiết lập nền tảng động lực học kết cấu, giúp người học phân tích phản ứng dao động của hệ kết cấu đàn hồi một bậc tự do (SDOF) và nhiều bậc tự do (MDOF) dưới tác động của chuyển động nền.
  3. Hướng dẫn quy trình xác định tải trọng và thiết kế kháng chấn cho công trình xây dựng theo Tiêu chuẩn Xây dựng Việt Nam TCXDVN 375:2006.

Về mặt cấu trúc, tài liệu được biên soạn gồm 4 bài học chính, danh mục tài liệu tham khảo và phần hướng dẫn đề cương môn học:

  • Bài 1: Động đất và cơ sở của động đất học công trình.
  • Bài 2: Cơ sở động lực học kết cấu và tính toán hệ kết cấu đàn hồi chịu động đất.
  • Bài 3: Tính toán kết cấu chịu tác động động đất theo TCXDVN 375-2006.
  • Bài 4: Bảng phân vùng gia tốc nền theo địa danh hành chính.

Điểm đặc trưng của tài liệu là phương pháp tiếp cận diễn dịch từ bản chất vật lý địa chấn, chuyển hóa sang các mô hình toán học giải tích của cơ học kết cấu, và kết thúc bằng việc cụ thể hóa thành các chỉ dẫn tính toán kỹ thuật bám sát tiêu chuẩn thiết kế hiện hành của Việt Nam.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung tài liệu được sắp xếp theo logic tăng tiến từ hiện tượng học địa chấn đến phân tích kết cấu công trình:

  • Bài 1: Động đất và cơ sở của động đất học công trình

    • Khái niệm cơ bản: Mô tả cấu trúc quả đất gồm phần vỏ (dày từ 5 km dưới đại dương đến 70 km dưới núi trẻ), phần áo (dày khoảng 2.850 km, lớp sima bán lỏng ở nhiệt độ khoảng 4.000°F) và phần nhân (lõi ngoài lỏng chứa sắt nóng chảy, lõi trong rắn chứa hợp kim niken - sắt ở 5.000°F). Định nghĩa chấn tiêu, chấn tâm, độ sâu chấn tiêu $H$ (phân loại động đất nông $H < 70\text{ km}$, trung bình $70 - 300\text{ km}$, sâu $> 300\text{ km}$; các trận động đất mạnh thường xuất hiện ở độ sâu $30 - 100\text{ km}$).
    • Nguồn gốc động đất: Trình bày thuyết kiến tạo mảng của Wegener với 15 mảng kiến tạo (11 mảng lớn như mảng Á - Âu, Thái Bình Dương, Bắc Mỹ...) và 3 kiểu chuyển động bờ biên mảng (tách giãn, hút chìm, trượt ngang); phân tích hoạt động đứt gãy địa chất (đứt gãy thuận, đứt gãy nghịch, đứt gãy trượt ngang trái/phải, dẫn chứng đứt gãy San Andreas dài 300 km ở California); các nguồn gốc khác như sụt lún, núi lửa, tích nước hồ chứa và nổ nhân tạo.
    • Sóng địa chấn: Phân loại sóng khối (sóng dọc P truyền qua cả chất rắn và lỏng với vận tốc $1{,}5 - 8\text{ km/s}$; sóng ngang S chỉ truyền qua chất rắn, gây biến dạng cắt, vận tốc bằng khoảng $50% - 60%$ sóng P) và sóng mặt (sóng Rayleigh gây dao động elip trong mặt phẳng đứng; sóng Love gây trượt ngang thuần túy). Công thức vận tốc sóng khối phụ thuộc vào mô đun đàn hồi $E$, mô đun cắt $G$, tỷ trọng $\rho$ và hệ số Poisson $\nu$.
    • Đánh giá sức mạnh động đất: Phân định thang cường độ định tính (thang Mercalli sửa đổi MM gồm 12 cấp, thang JMA của Nhật Bản gồm 8 cấp, thang MSK-64 gồm 12 cấp với mô hình con lắc chuẩn hình cầu) và thang độ lớn định lượng (thang địa phương Richter $M_L$ đo bằng địa chấn kế Wood-Anderson, thang sóng mặt $M_S$, thang sóng khối $m_b$, thang mô men $M_w = \frac{2}{3}\log M_0 - 10{,}70$ của Kanamori với mô men địa chấn $M_0 = G \cdot s \cdot A$). Mối quan hệ năng lượng Gutenberg-Richter ($\log E = 11{,}8 + 1{,}5M$) chứng minh khi độ lớn tăng 1 đơn vị, năng lượng giải phóng tăng $10^{1{,}5} \approx 31{,}6$ lần.

  • Bài 2: Cơ sở động lực học kết cấu và tính toán hệ kết cấu đàn hồi chịu động đất

    • Khái niệm bậc tự do: Phân biệt bậc tự do tĩnh và bậc tự do động; quy ước đơn giản hóa khung phẳng thành hệ một bậc tự do ngang khi giả thiết dầm tuyệt đối cứng và bỏ qua biến dạng dọc trục của cột.
    • Hệ một bậc tự do (SDOF): Thiết lập phương trình cân bằng D'Alembert dưới tác động gia tốc nền $\ddot{v}_g(t)$: $$m\ddot{v}(t) + c\dot{v}(t) + kv(t) = -m\ddot{v}g(t) = P{eff}(t)$$
    • Dao động tự do: Khảo sát trường hợp không cản ($c = 0$) với tần số góc riêng $\omega = \sqrt{k/m}$ và chu kỳ $T = 2\pi/\omega$; trường hợp có cản ($c \neq 0$) với cản tới hạn $c_{cr} = 2m\omega$, tỷ số cản $\xi = c/c_{cr}$, tần số dao động có cản $\omega_D = \omega\sqrt{1-\xi^2}$, độ giảm chấn logarit $\delta = \ln(y_n/y_{n+1}) \approx 2\pi\xi$.
    • Phổ phản ứng (Response Spectrum): Định nghĩa phổ chuyển vị tương đối $S_d$, phổ vận tốc tương đối $S_v$ và phổ gia tốc tuyệt đối $S_a$. Thiết lập công thức xác định lực quán tính cực đại tác dụng lên kết cấu: $$F_{max} = m \cdot S_a = \frac{S_a}{g} \cdot Q = C \cdot Q$$ trong đó $C = S_a/g$ là hệ số địa chấn, $Q$ là trọng lượng toàn phần của công trình.
    • Phổ phản ứng thiết kế: Phân tích quá trình trơn hóa các đường phổ thực nghiệm răng cưa từ nhiều băng gia tốc để tạo đường cong thiết kế tiêu chuẩn ứng với tỷ số cản $\xi = 5%$.
    • Hệ nhiều bậc tự do (MDOF): Giới thiệu phương pháp thiết lập phương trình vi phân chuyển động, xác định tần số riêng và các dạng dao động (mode shapes).

  • Bài 3: Tính toán kết cấu chịu tác động động đất theo TCXDVN 375-2006

    • Ứng xử phi đàn hồi: Ý nghĩa việc tính toán kết cấu ngoài giới hạn đàn hồi; khả năng tiêu tán năng lượng thông qua biến dạng dẻo; hệ số ứng xử (hệ số giảm lực tác động $q$) và hệ số điều kiện làm việc.
    • Quan niệm hiện đại: Cân bằng giữa yêu cầu an toàn sinh mạng (chống sụp đổ dưới động đất mạnh) và hiệu quả kinh tế (cho phép kết cấu xuất hiện khớp dẻo để tiêu tán năng lượng thay vì tăng kích thước tiết diện chịu lực đàn hồi).
    • Phương pháp tính toán: Trình bày nguyên lý của hai phương pháp thiết kế cơ bản:
    1. Phương pháp tĩnh lực ngang tương đương (áp dụng cho công trình có kết cấu đối xứng, thỏa mãn điều kiện đều đặn theo mặt bằng và chiều cao).
    2. Phương pháp phổ phản ứng thiết kế (áp dụng cho các công trình nhiều tầng, hình học không đều đặn, cần phân tích sự tham gia của nhiều dạng dao động).

  • Bài 4: Bảng phân vùng gia tốc nền theo địa danh hành chính

    • Cung cấp hệ thống bảng dữ liệu tra cứu giá trị đỉnh gia tốc nền tham chiếu ($a_g$) cho các tỉnh thành và đơn vị hành chính cấp huyện trên lãnh thổ Việt Nam theo quy chuẩn quốc gia.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nền tảng khoa học cốt lõi:

  1. Lý thuyết biến dạng môi trường liên tục: Áp dụng các định luật đàn hồi để giải thích sự truyền sóng P, sóng S qua các tầng địa chất dựa trên mô đun đàn hồi $E$, mô đun trượt $G$ và hệ số Poisson $\nu$.
  2. Nguyên lý động lực học công trình: Mô hình hóa kết cấu thực tế thành hệ khối lượng tập trung, xác định ma trận độ cứng, ma trận khối lượng và ma trận cản nhớt.
  3. Lý thuyết phổ phản ứng địa chấn: Cầu nối giữa các bản ghi dao động nền ngẫu nhiên theo thời gian với các đại lượng tĩnh học tương đương dùng trong kỹ thuật xây dựng.

Kỹ năng phát triển

Thông qua nội dung tài liệu, người học hình thành các năng lực chuyên môn:

  • Năng lực tính toán: Lập phương trình vi phân dao động của hệ kết cấu một bậc tự do và hệ nhiều bậc tự do; giải phương trình đặc trưng để tìm tần số dao động riêng, chu kỳ riêng và dạng mode dao động.
  • Năng lực phân tích số liệu địa chấn: Tính toán độ lớn động đất theo các thang đo ($M_L, M_S, M_w$); ước tính năng lượng giải phóng qua công thức Gutenberg-Richter; tra cứu và chuyển đổi giữa cấp cường độ động đất (MSK-64, MM) sang gia tốc nền cực đại theo tiêu chuẩn TCXDVN 375:2006.
  • Năng lực ứng dụng tiêu chuẩn thiết kế: Xác định tải trọng động đất tác dụng lên công trình bê tông cốt thép bằng phương pháp tĩnh lực ngang tương đương hoặc phương pháp phổ phản ứng thiết kế; tra cứu đỉnh gia tốc nền hành chính để làm thông số đầu vào cho đồ án tốt nghiệp và hồ sơ thiết kế kỹ thuật.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn phục vụ công tác giảng dạy trên lớp kết hợp tự học theo học chế tín chỉ:

  • Cấu trúc sư phạm: Mỗi bài học đều mở đầu bằng mục tiêu học tập cụ thể, tiếp nối là các phân tích lý thuyết, biểu đồ minh họa cơ chế vật lý (mô hình đứt gãy, cơ chế sóng Rayleigh/Love, sơ đồ con lắc chuẩn) và hệ thống ví dụ tính toán số liệu mẫu.
  • Ví dụ ứng dụng và bài tập tính toán: Tài liệu tích hợp các bài toán cụ thể gắn liền với số liệu kỹ thuật thực tế:
    • Ví dụ 1 (Bài 1): Tính toán độ lớn sóng mặt $M_S$ khi địa chấn kế cách tâm chấn 2.200 km ghi nhận chuyển vị cực đại của nền đất là 15,6 mm trong chu kỳ 20 s.
    • Ví dụ 2 (Bài 1): Xác định độ lớn Richter $M_L$ từ số liệu địa chấn kế Wood-Anderson đặt cách tâm chấn 100 km với biên độ ghi nhận 14 mm.
    • Ví dụ 3 (Bài 1): Tính độ lớn mô men $M_w$ từ thông số đứt gãy (chiều dài 600 km, độ sâu 15 km, độ trượt 2 m, mô đun cắt $G = 3 \cdot 10^{10}\text{ N/m}^2$).
    • Ví dụ 1 (Bài 2): Tính mô men uốn tại chân cột tại thời điểm $t = 2\text{ s}$ của khung phẳng 1 tầng có khối lượng tập trung $m = 23\text{ Ts}^2/\text{m}$, vận tốc ban đầu $v_0 = 1\text{ m/s}$, cột bê tông mác 200, mô đun đàn hồi $E = 2{,}4 \cdot 10^5\text{ T/m}^2$.
    • Ví dụ 2 & 3 (Bài 2): Xác định phương trình dao động có cản, tính toán tỷ số cản $\xi$ và hệ số cản nhớt $c$ của hệ chịu lực kích động xung lực.
  • Phương pháp đánh giá môn học:
    • Điểm quá trình (trọng số 50%): Đánh giá thông qua mức độ chuyên cần trên lớp và các bài tập về nhà do giảng viên giao.
    • Điểm thi kết thúc học phần (trọng số 50%): Hình thức thi tự luận, thời gian làm bài 90 phút. Nội dung đề thi bao quát toàn bộ các bài toán tính toán lý thuyết và bài tập từ Bài 1 đến Bài 3.
  • Chỉ dẫn tự học: Sinh viên được yêu cầu đọc trước tóm tắt và mục tiêu của từng bài học; sau khi kết thúc mỗi mục lý thuyết, người học phải trả lời hệ thống câu hỏi kiểm tra (như 5 câu hỏi ôn tập cuối Bài 1 về phân loại sóng, cơ chế đứt gãy và các thang đo); tự giải lại các bài toán mẫu trước khi làm các bài tập mở rộng.

Điểm nổi bật và cập nhật

  1. Chuẩn hóa theo Tiêu chuẩn Quốc gia TCXDVN 375:2006: Giáo trình bám sát các hướng dẫn thiết kế kháng chấn theo tiêu chuẩn TCXDVN 375:2006 (tiêu chuẩn được biên soạn dựa trên nền tảng Eurocode 8). Các thông số về phổ phản ứng thiết kế đàn hồi, hệ số tầm quan trọng của công trình, hệ số ứng xử $q$ và phân loại đất nền đều được quy chiếu đồng bộ với văn bản quy chuẩn này.
  2. Tích hợp dữ liệu hành chính chi tiết: Tại Bài 4, giáo trình đưa vào toàn bộ bảng phân vùng gia tốc nền theo địa danh hành chính cấp tỉnh và huyện trên cả nước. Việc này hỗ trợ trực tiếp cho người học trong việc tra cứu số liệu đầu vào ($a_g$) khi làm đồ án môn học hoặc thiết kế thực tế mà không cần tìm kiếm tài liệu bổ sung bên ngoài.
  3. Hệ thống hóa toàn diện các thang đo địa chấn: Tài liệu phân tích rõ sự khác biệt bản chất giữa:
    • Thang cường độ định tính (MM, JMA, MSK-64): Đánh giá dựa trên phản ứng của con người và mức độ hư hại của công trình, mang tính chủ quan cục bộ.
    • Thang độ lớn định lượng ($M_L, M_S, m_b, M_w$): Đo đạc khách quan thông qua biên độ dao động ghi nhận bởi địa chấn kế hoặc mô men giải phóng tại đứt gãy.
    • Cung cấp bảng đối chiếu thực nghiệm giữa cấp cường độ động đất và đỉnh gia tốc nền ($g$) theo TCXDVN 375:2006.
  4. Làm rõ quan điểm thiết kế kháng chấn hiện đại: Giáo trình phân tích lý do không nên thiết kế kết cấu làm việc hoàn toàn trong miền đàn hồi dưới tải trọng động đất mạnh (do chi phí vật liệu quá cao). Thay vào đó, giáo trình hướng dẫn việc tính toán cấu kiện có khả năng biến dạng dẻo (độ dẻo), cho phép tiêu tán năng lượng rung chấn một cách an toàn mà không dẫn tới sự sụp đổ tổng thể.

Đối tượng sử dụng giáo trình

Tài liệu được biên soạn nhằm đáp ứng nhu cầu học tập và nghiên cứu của các nhóm đối tượng sau:

  • Sinh viên đại học ngành Kỹ thuật Xây dựng: Tài liệu là giáo trình chính thức cho học phần Tính toán công trình chịu tải trọng động đất, thường được giảng dạy ở học kỳ 6 hoặc học kỳ 7 (năm thứ 3 hoặc năm thứ 4) cho sinh viên chuyên ngành Xây dựng Dân dụng & Công nghiệp.
  • Điều kiện tiên quyết: Để tiếp thu được nội dung trong tài liệu, người học bắt buộc phải hoàn thành các môn học tiên quyết bao gồm: Cơ học kết cấu (nắm vững phương pháp tính hệ thanh, phương pháp lực, phương pháp chuyển vị), Kết cấu bê tông cốt thép (hiểu rõ trạng thái giới hạn, khả năng chịu uốn, nén, cắt của cấu kiện) và Tin học trong phân tích kết cấu (sử dụng các phần mềm SAP2000, ETABS để phân tích mô hình khung không gian).
  • Giảng viên chuyên ngành: Sử dụng tài liệu làm khung bài giảng chuẩn, tham khảo cấu trúc phân bổ thời lượng, lựa chọn bài tập mẫu và xây dựng ngân hàng đề thi tự luận 90 phút.
  • Kỹ sư kết cấu và học viên sau đại học: Tài liệu cung cấp tài liệu tham khảo kỹ thuật để hiểu rõ bản chất động lực học đằng sau các thuật toán của phần mềm thiết kế, tra cứu phương pháp tĩnh lực ngang tương đương và bảng gia tốc nền địa phương khi lập thuyết minh tính toán kháng chấn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế chính cho sinh viên năm cuối ngành Kỹ thuật Xây dựng, các kỹ sư thiết kế kết cấu công trình cần nắm vững lý thuyết tính toán động đất, và học viên cao học chuyên ngành kỹ thuật xây dựng công trình dân dụng.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Theo đề cương môn học, người học cần có kiến thức vững chắc về Cơ học kết cấu, Kết cấu bê tông cốt thép và Tin học trong phân tích kết cấu. Ngoài ra, người học cần nắm vững toán giải tích (phương trình vi phân bậc hai) và đại số tuyến tính (ma trận, bài toán tìm giá trị riêng và véc-tơ riêng).

3. Điểm khác biệt của giáo trình này so với các tài liệu Cơ học kết cấu thông thường là gì?

Tài liệu không dừng lại ở bài toán tải trọng tĩnh hay tải trọng động điều hòa đơn giản, mà đi sâu vào bản chất địa chấn học (các loại sóng, đứt gãy), thiết lập phương trình chuyển động dưới kích động gia tốc nền ngẫu nhiên, phương pháp phổ phản ứng và cụ thể hóa việc áp dụng tiêu chuẩn TCXDVN 375:2006 vào thiết kế công trình bê tông cốt thép.

4. Làm thế nào để tự học giáo trình hiệu quả?

Người học nên tuân thủ quy trình nêu trong phần hướng dẫn: đọc mục tiêu và phần tóm tắt ở đầu bài; theo dõi các bước lập phương trình vi phân và các phép biến đổi toán học; tự giải lại các ví dụ mẫu có số liệu chi tiết (ví dụ tính $M_L, M_w$, tính mô men khung 1 tầng); trả lời các câu hỏi ôn tập lý thuyết ở cuối mỗi bài trước khi làm bài tập nâng cao.

5. Giáo trình có cung cấp tài liệu tra cứu thực tế không?

Có. Giáo trình tích hợp trọn vẹn Bài 4 chứa bảng phân vùng gia tốc nền theo từng địa danh hành chính cấp huyện/tỉnh tại Việt Nam, bảng quan hệ tương quan giữa cấp cường độ (MSK-64, MM) với đỉnh gia tốc nền ($g$), và danh mục tài liệu tham khảo chuyên ngành tại trang 110.

Kết luận

Giáo trình "Tính toán công trình chịu tải trọng động đất" của ThS. Võ Minh Thiện là tài liệu học tập chuẩn hóa, cung cấp hệ thống tri thức hoàn chỉnh từ cơ sở địa chất - địa chấn học, phương trình động lực học kết cấu đàn hồi đến các phương pháp tính toán tải trọng động đất theo tiêu chuẩn TCXDVN 375:2006.

Lộ trình học tập hiệu quả bắt đầu từ việc nắm vững cơ chế vật lý của các loại sóng và thang đo địa chấn tại Bài 1, làm chủ mô hình toán học giải tích dao động và khái niệm phổ phản ứng tại Bài 2, làm chủ phương pháp tĩnh lực ngang tương đương và phổ phản ứng thiết kế tại Bài 3, và khai thác số liệu thực tế tại Bảng phân vùng gia tốc nền ở Bài 4. Các ví dụ giải tích số liệu cùng hệ thống câu hỏi ôn tập là nguồn ngữ liệu nền tảng giúp người học hoàn thành học phần và ứng dụng trực tiếp vào đồ án tốt nghiệp kỹ sư xây dựng.
