TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH CẤU KIỆN ĐIỆN TỬ

Tổng quan về giáo trình

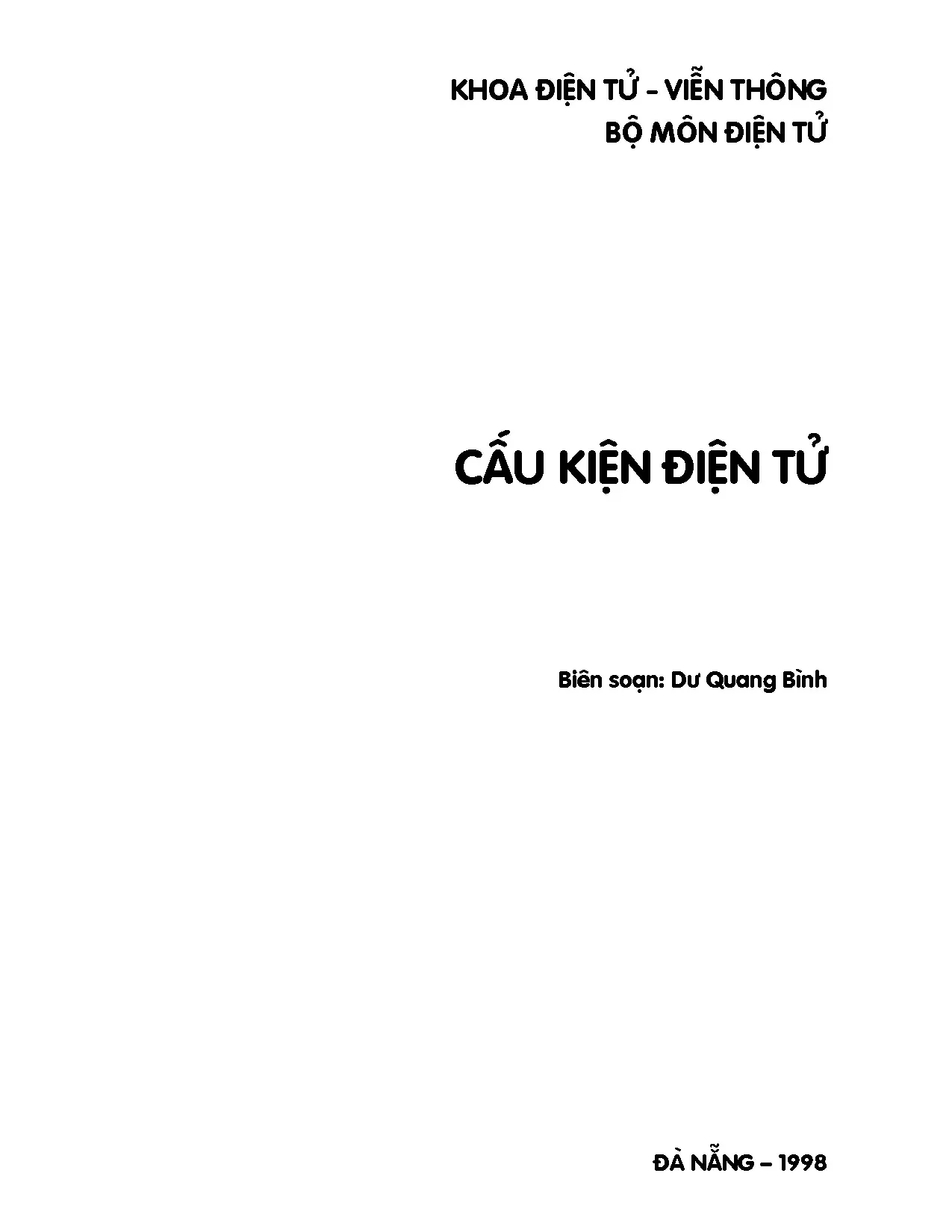

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình Cấu kiện điện tử do tác giả Dư Quang Bình biên soạn (Bộ môn Điện tử, Khoa Điện tử – Viễn thông, Trường Đại học Kỹ thuật – Đại học Đà Nẵng, 1998) là tài liệu học tập nền tảng trong khối kiến thức cơ sở ngành dành cho sinh viên kỹ thuật. Môn học đóng vai trò cầu nối trung gian giữa khối kiến thức khoa học cơ bản (Vật lý đại cương, Vật lý chất rắn, Giải tích mạch) và các môn học chuyên ngành kỹ thuật phần cứng (Mạch điện tử tương tự, Mạch số, Vi mạch tích hợp, Kỹ thuật viễn thông).
  • Mục tiêu học tập (learning outcomes): Cung cấp hệ thống kiến thức toàn diện về cấu trúc vi mô của vật liệu bán dẫn, động học của các hạt mang điện (điện tử và lỗ trống), nguyên lý hoạt động vật lý của tiếp giáp P-N và các cấu kiện bán dẫn cơ bản; trang bị năng lực phân tích mô hình mạch tương đương, tính toán đặc tuyến phi tuyến và ứng dụng linh kiện vào việc thiết kế các sơ đồ mạch biến đổi tín hiệu, ổn áp và chuyển đổi công suất DC-DC.
  • Cấu trúc và cách tiếp cận: Giáo trình xây dựng theo phương pháp diễn dịch có hệ thống: bắt đầu từ các định luật vật lý lượng tử và bán dẫn thể rắn (cấu trúc mạng tinh thể, mức năng lượng, cơ chế dòng trôi và dòng khuếch tán), tiến đến sự hình thành tiếp giáp P-N ở trạng thái cân bằng và phân cực, từ đó thiết lập phương trình toán học dòng – áp ($I-V$) và chuyển hóa thành các mô hình mạch kỹ thuật vĩ mô.
  • Điểm đặc sắc của giáo trình: Tài liệu thể hiện sự nhất quán về mặt giải tích định lượng; toàn bộ các kết luận kỹ thuật đều được chứng minh thông qua hệ thống phương trình vi tích phân, các định luật bảo toàn điện tích và cân bằng nhiệt động, đồng thời kết hợp phương pháp giải tích kỹ thuật như thuật toán lặp thử – sai (iterative trial-error) để xử lý các tham số phụ thuộc phi tuyến.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

  • Chương 1: Vật lý bán dẫn (Vật liệu điện tử):

    • Phân loại vật liệu: Phân loại chất dẫn điện ($\rho < 10^{-3} \ \Omega\cdot\text{cm}$), chất bán dẫn ($10^{-3} < \rho < 10^5 \ \Omega\cdot\text{cm}$), và chất cách điện ($\rho > 10^5 \ \Omega\cdot\text{cm}$). Ví dụ: Đồng đỏ có điện trở suất $3\times 10^{-6} \ \Omega\cdot\text{cm}$, trong khi kim cương có điện trở suất $10^{16} \ \Omega\cdot\text{cm}$.
    • Vật liệu và cấu trúc tinh thể: Khảo sát các chất bán dẫn đơn chất nhóm IV (Si, Ge) và hợp chất đa nguyên tố (III-V: GaAs, InP; II-VI: CdSe; hợp chất ba nguyên tố: Hg-Cd-Te, Ga-Al-As, Ga-In-As, Ga-In-P). Cấu trúc liên kết đồng hóa trị của mạng tinh thể Silicon với 4 điện tử hóa trị. Mức năng lượng vùng cấm $E_G$ của các vật liệu: Kim cương ($5{,}47\text{ eV}$), Silicon ($1{,}12\text{ eV}$), Germanium ($0{,}66\text{ eV}$), Gallium Arsenide ($1{,}42\text{ eV}$), Indium Phosphide ($1{,}45\text{ eV}$), Silicon Carbide ($3{,}00\text{ eV}$), Thiếc ($0{,}082\text{ eV}$).
    • Mật độ hạt tải và động học bán dẫn: Công thức mật độ hạt tải cơ bản $n_i^2 = B T^3 \exp(-E_G / kT)$ (với Si: $B = 1{,}08\times 10^{31}\text{ K}^{-3}\text{cm}^{-6}$, suy ra $n_i \approx 10^{10}\text{ cm}^{-3}$ ở $300\text{K}$; với Ge: $n_i \approx 2{,}5\times 10^{13}\text{ cm}^{-3}$). Hệ số nhiệt điện trở âm của bán dẫn. Mô hình dòng trôi $j = \sigma E = q(n\mu_n + p\mu_p)E$, trong đó độ linh động của Si nguyên chất là $\mu_n = 1350\text{ cm}^2/\text{V}\cdot\text{s}$ và $\mu_p = 500\text{ cm}^2/\text{V}\cdot\text{s}$; vận tốc trôi bão hòa $v_{\text{sat}} \approx 10^7\text{ cm/s}$ khi điện trường $E > 3\times 10^4\text{ V/cm}$.
    • Bán dẫn pha tạp và truyền dẫn hạt tải: Pha tạp Donor nhóm V (P, As, Sb) tạo mức $E_D$ ($E_C - E_D \approx 0{,}045\text{ eV}$) và Acceptor nhóm III (B) tạo mức $E_A$ ($E_A - E_V \approx 0{,}044\text{ eV}$). Điều kiện trung hòa điện $q(N_D + p - N_A - n) = 0$ và định luật tác dụng khối $pn = n_i^2$. Dòng khuếch tán tuân theo hệ thức Einstein $D_n/\mu_n = D_p/\mu_p = kT/q = V_T \approx 0{,}025\text{V}$ ở nhiệt độ phòng.

  • Chương 2: Tiếp giáp PN – Diode bán dẫn:

    • Cấu trúc tiếp giáp và phân bố tĩnh điện: Khảo sát tiếp giáp PN ở trạng thái cân bằng nhiệt, sự hình thành vùng điện tích không gian (SCR) và vùng tựa trung hòa (QNR). Định luật Gauss $\partial E / \partial x = Q / \epsilon_s$ (với hằng số điện môi $\epsilon_s = 11{,}8\epsilon_0$). Biểu thức thế tiếp xúc tự thân $\phi_B = V_T \ln[(N_A N_D)/n_i^2]$ và tổng bề rộng lớp nghèo $x_{d0} = [2\epsilon_s \phi_B (N_A + N_D) / (q N_A N_D)]^{1/2}$.
    • Trạng thái phân cực và phương trình Diode: Phân cực thuận ($V_D > 0$) làm suy giảm rào thế ($\phi_B - V_D$), kích hoạt dòng khuếch tán hạt tải đa số; phân cực ngược ($V_D < 0$) làm tăng rào thế, dẫn đến dòng bão hòa ngược $I_S$. Phương trình dòng điện Shockley hiệu chỉnh: $I_D = I_S [\exp(V_D / n V_T) - 1]$ với hệ số lý tưởng $1 \le n \le 2$.
    • Đặc tính và mô hình mạch: Điện trở động $r_d = n V_T / (I_D + I_S) \approx n V_T / I_D$; điện áp ngưỡng dẫn $V_\gamma \approx 0{,}7\text{V}$ (Si) và $0{,}2\text{V} - 0{,}3\text{V}$ (Ge); hệ số nhiệt độ điện áp thuận $d V_D / dT \approx -2\text{ mV/}^\circ\text{C}$ đối với Silicon và $-2{,}5\text{ mV/}^\circ\text{C}$ đối với Germanium; dòng ngược $I_S$ tăng gấp đôi sau mỗi khoảng tăng nhiệt độ $5^\circ\text{C}$ (Si) hoặc $10^\circ\text{C}$ (Ge).
    • Mạch ứng dụng kỹ thuật: Mạch chỉnh lưu kết hợp bộ lọc tụ với công thức thiết kế $C = V_{\max} / (\Delta V f_P R_L)$ và hệ số gợn $r = V_r(\text{rms}) / V_{dc}$; mạch nhân đôi điện áp; mạch xén biên độ (clipping) và mạch ghim mức (clamping); diode ổn áp Zener (cơ chế đánh thủng thác lũ và đánh thủng Zener, thiết kế điện trở hạn dòng $R_i$, công suất tiêu tán, độ ổn định $% \text{Reg}$); bộ chuyển đổi điện áp DC-DC kiểu tăng áp (Boost converter: $V_O = V_S / (1 - \delta)$) và giảm áp (Buck converter: $V_O = V_S \delta$) hoạt động ở tần số đóng cắt $25\text{kHz} - 100\text{kHz}$.

Kiến thức nền tảng được xây dựng

  • Lý thuyết vật lý lượng tử chất rắn: Cung cấp mô hình dải năng lượng ($E_C, E_V, E_G$), giải thích bản chất dẫn điện của chất rắn và sự phát sinh cặp điện tử – lỗ trống do kích thích nhiệt.
  • Nguyên lý truyền dẫn điện tích: Thiết lập hệ phương trình truyền dẫn hạt tải kết hợp giữa thành phần dòng trôi (dưới tác dụng của điện trường ngoài) và dòng khuếch tán (do gradient nồng độ hạt tải).
  • Khuôn khổ mô hình hóa linh kiện: Xây dựng phương pháp xấp xỉ hóa đặc tuyến phi tuyến thành mô hình tuyến tính từng đoạn (Piecewise Linear Model) phục vụ việc phân tích mạch điện tử tương tự.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Năng lực tính toán chính xác các thông số vật lý vi mô (điện trở suất $\rho$, độ dẫn điện $\sigma$, nồng độ hạt tải $n, p$, độ rộng vùng nghèo $x_d$, thế tiếp xúc $\phi_B$, dòng bão hòa ngược $I_S$).
  • Kỹ năng phân tích giải tích: Phân tích định lượng mạch phi tuyến, vận dụng thuật toán lặp thử – sai (iterative trial-error) để xác định điểm làm việc tĩnh (Q-point) và thông số pha tạp khi có sự ràng buộc giữa độ linh động $\mu$ và nồng độ tạp chất $N_D$.
  • Kỹ năng thiết kế mạch ứng dụng: Thiết kế bộ nguồn một chiều ổn áp sử dụng Diode Zener, tính toán tham số bộ lọc nguồn gợn sóng nhỏ và thiết lập giá trị điện cảm $L$, điện dung $C$ cho các bộ biến đổi công suất DC-DC switching.

Phương pháp giảng dạy và học tập

  • Cách tiếp cận sư phạm (Pedagogical approach): Giáo trình áp dụng phương pháp tiếp cận từ bản chất vật lý lượng tử đến ứng dụng mạch thực tế. Nội dung lý thuyết luôn đi kèm chứng minh toán học tường minh từ phương trình vi phân và định luật vật lý cơ bản, sau đó tinh giản thành các công thức thực hành kỹ thuật.
  • Hệ thống ví dụ mẫu và bài toán kỹ thuật:
    • Ví dụ 1.1: Tính toán nồng độ hạt tải cơ bản $n_i$ của Silicon tại nhiệt độ phòng ($300\text{K}$) đạt giá trị xấp xỉ $10^{10}\text{ cm}^{-3}$.
    • Ví dụ 1.2: Tính điện trở suất của mẫu Silicon pha tạp Donor $N_D = 2\times 10^{15}\text{ cm}^{-3}$, minh họa sự thay đổi $10^5$ lần của điện trở suất từ trạng thái cách điện sang bán dẫn dẫn điện tốt ($\rho = 2{,}48\ \Omega\cdot\text{cm}$).
    • Ví dụ 1.3: Áp dụng phương pháp lặp thử – sai (iterative trial-error) 6 bước để xác định nồng độ tạp chất $N_D = 2\times 10^{17}\text{ cm}^{-3}$ từ đồ thị phụ thuộc $\mu_n(N_D)$.
    • Ví dụ 2.1: Xác định thế tiếp xúc tự thân $\phi_B = 0{,}748\text{V}$ và bề rộng vùng nghèo $x_p, x_n$ của tiếp giáp PN bất đối xứng.
    • Ví dụ 2.3: Thiết kế mạch ổn áp Zener $10\text{V}$, tính toán thông số điện trở hạn dòng $R_i = 15{,}8\ \Omega$, công suất định mức điện trở $P_R = 6{,}3\text{W}$ và công suất tiêu tán Zener $P_Z = 5{,}3\text{W}$.
    • Ví dụ 2.4: Giải tích dạng sóng ra của mạch xén tín hiệu phân cực song song và nối tiếp có xét điện áp ngưỡng $V_\gamma = 0{,}7\text{V}$.
  • Phương pháp đánh giá (Assessment methods): Kiểm tra khả năng hiểu bản chất hiện tượng vật lý thông qua các câu hỏi định tính; đánh giá năng lực tính toán giải tích tham số bán dẫn và kỹ năng tổng hợp thiết kế sơ đồ mạch ứng dụng thực tế.
  • Hướng dẫn tự học (Self-study guidelines): Người học cần nắm vững hệ thống hằng số vật lý ($k = 8{,}62\times 10^{-5}\text{ eV/K}$, $q = 1{,}602\times 10^{-19}\text{ C}$, $\epsilon_0 = 8{,}85\times 10^{-14}\text{ F/cm}$), rèn luyện kỹ năng đọc đồ thị thực nghiệm (độ linh động, đặc tuyến $I-V$) và thực hiện đầy đủ các bước giải phương trình mạch tương đương.

Điểm nổi bật và cập nhật

  • Phân tích bối cảnh chuyển dịch công nghệ: Giáo trình trình bày chi tiết nguyên nhân Silicon (Si) thay thế hoàn toàn Germanium (Ge) trong công nghệ vi mạch (ICs) do Si có độ rộng vùng cấm lớn hơn ($1{,}12\text{ eV}$ so với $0{,}66\text{ eV}$), chịu được nhiệt độ làm việc cao hơn, dòng bão hòa ngược $I_S$ nhỏ hơn hàng nghìn lần (cỡ $\text{nA}$ so với $\mu\text{A}$) và khả năng tạo lớp màng oxit cách điện $\text{SiO}_2$ ổn định trên bề mặt tinh thể.
  • Cập nhật vật liệu bán dẫn hợp chất và quang điện tử: Mở rộng phạm vi nghiên cứu sang các chất bán dẫn hợp chất III-V (Gallium Arsenide - GaAs, Indium Phosphide - InP) và II-VI (Cadmium Selenide - CdSe), phục vụ chế tạo các cấu kiện quang điện tử như Diode phát quang (LED), công nghệ Laser và bộ tách sóng quang (Photodiode).
  • Mở rộng sang các bộ biến đổi công suất chuyển mạch: Tích hợp lý thuyết mạch biến đổi nguồn DC-DC hiệu suất cao (Buck Converter và Boost Converter) hoạt động ở dải tần số đóng cắt $25\text{kHz} - 100\text{kHz}$, giải quyết bài toán giảm thiểu trọng lượng và kích thước của các phần tử cảm kháng/dung kháng so với mạch nguồn biến áp truyền thống $50\text{Hz}/60\text{Hz}$.
  • Mô hình hóa điều kiện làm việc thực tế: Phân tích sâu các yếu tố phi lý tưởng như sự phụ thuộc nhiệt độ của dòng rò ($I_S(T)$ tăng theo hàm mũ), độ trôi điện áp ngưỡng theo nhiệt độ ($dV_\gamma/dT \approx -2\text{ mV/}^\circ\text{C}$), hiện tượng đánh thủng thác lũ và điện trở nội $R_Z$ ảnh hưởng trực tiếp đến hệ số ổn áp phần trăm ($% \text{Reg}$).

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Phù hợp cho sinh viên từ năm thứ hai hoặc năm thứ ba thuộc các chuyên ngành: Kỹ thuật Điện tử – Viễn thông, Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Máy tính, Điện tử Y sinh, Vật lý Kỹ thuật và Công nghệ Bán dẫn.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Vật lý đại cương (phần Điện trường, Từ trường và Thuyết cấu tạo nguyên tử).
    • Toán giải tích và Phương trình vi phân.
    • Lý thuyết mạch điện (Định luật Kirchhoff, định lý Thevenin/Norton, phân tích đáp ứng quá độ RC/RL).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn mực cho học phần Cấu kiện điện tử / Linh kiện bán dẫn; cung cấp hệ thống công thức giải tích và ví dụ mẫu hoàn chỉnh phục vụ công tác biên soạn đề thi, bài tập lớn.
  • Kỹ sư và nhà nghiên cứu: Dùng làm tài liệu tra cứu các tham số vật liệu bán dẫn, mô hình toán học của linh kiện rời rạc và phương pháp thiết kế khối nguồn hạ áp/tăng áp đóng cắt.

Bảng đối chiếu tham số kỹ thuật vật liệu bán dẫn

Vật liệu bán dẫn Ký hiệu / Phân nhóm Độ rộng vùng cấm $E_G$ ($\text{eV}$) Độ linh động điện tử $\mu_n$ ($\text{cm}^2/\text{V}\cdot\text{s}$) Độ linh động lỗ trống $\mu_p$ ($\text{cm}^2/\text{V}\cdot\text{s}$) Mật độ hạt tải cơ bản $n_i$ ở $300\text{K}$ ($\text{cm}^{-3}$) Ứng dụng tiêu biểu trong giáo trình
Silicon Si (Nhóm IV) $1{,}12$ $1350$ $500$ $\approx 10^{10}$ Vi mạch (ICs), Diode chỉnh lưu, Diode Zener, Mạch nguồn
Germanium Ge (Nhóm IV) $0{,}66$ Rất cao Thấp $\approx 2{,}5\times 10^{13}$ Cấu kiện đời đầu, ứng dụng tần số cao giới hạn
Gallium Arsenide GaAs (Hợp chất III-V) $1{,}42$ Rất cao Trung bình Nhỏ Cấu kiện quang điện tử, LED, Laser, Tách sóng quang
Indium Phosphide InP (Hợp chất III-V) $1{,}45$ Rất cao Trung bình Nhỏ Quang điện tử, truyền thông quang học
Silicon Carbide SiC (Hợp chất IV-IV) $3{,}00$ Trung bình Thấp Rất nhỏ Cấu kiện hoạt động ở nhiệt độ cao ($600^\circ\text{C}$)
Diamond (Kim cương) C (Nhóm IV) $5{,}47$ - - Không đáng kể Chất cách điện, bán dẫn nhiệt độ siêu cao
Boron Nitride BN (Hợp chất III-V) $7{,}50$ - - Không đáng kể Chất cách điện, linh kiện chịu nhiệt độ cao

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế chuẩn mực cho sinh viên bậc đại học thuộc khối ngành Kỹ thuật Điện, Điện tử, Viễn thông và Tự động hóa, đồng thời là tài liệu tham khảo cho kỹ sư thiết kế phần cứng và nghiên cứu sinh chuyên ngành vi điện tử.

2. Cần trang bị kiến thức nền nào trước khi học giáo trình này?

Người học cần nắm chắc kiến thức Vật lý đại cương (phần điện từ và cấu trúc nguyên tử), Giải tích toán học (tính tích phân, giải phương trình vi phân cấp một) và môn Lý thuyết mạch điện (các định luật Kirchhoff, mạch tương đương Thevenin, mạch lọc RC/RL).

3. Điểm khác biệt của giáo trình này so với các tài liệu khác là gì?

Giáo trình kết hợp đồng thời giải tích vật lý bán dẫn lượng tử chi tiết và mô hình hóa mạch điện tử thực tế. Tài liệu không chỉ dừng lại ở phân tích đặc tính đóng/ngắt lý thuyết mà xây dựng chi tiết quy trình thiết kế kỹ thuật (như phương pháp lặp thử – sai, thiết kế bộ lọc nguồn gợn sóng nhỏ, thiết kế bộ biến đổi công suất DC-DC Boost và Buck).

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên tuân thủ quy trình: (1) Nắm vững mô hình hạt tải và cấu trúc vùng năng lượng; (2) Tự thiết lập lại các phương trình giải tích từ định luật Gauss và hệ thức Einstein; (3) Tự giải các bài tập mẫu định lượng như tính $\phi_B, I_D, R_i$; (4) Ứng dụng mô hình tương đương để giải tích các mạch chỉnh lưu, xén, ghim và ổn áp.

5. Có những tài liệu bổ trợ nào nên tham khảo kèm theo giáo trình?

Người học nên kết hợp tra cứu bảng dữ liệu kỹ thuật thực tế (datasheet) của các diode thương mại (1N4001, 1N4148, Diode Zener 1N47xx), biểu đồ thực nghiệm về độ linh động hạt tải phụ thuộc nồng độ pha tạp, và phần mềm mô phỏng mạch điện tử (SPICE/MATLAB) để kiểm chứng các đặc tuyến tĩnh và động.

Kết luận

  • Giá trị học thuật cốt lõi: Giáo trình Cấu kiện điện tử của tác giả Dư Quang Bình cung cấp một nền tảng khoa học vững chắc, liên kết chặt chẽ giữa hiện tượng vật lý chất rắn lượng tử và các ứng dụng kỹ thuật mạch vi điện tử thực tế.
  • Lộ trình học tập khuyến nghị:
    1. Giai đoạn 1: Nghiên cứu vật lý bán dẫn, cơ chế phát sinh hạt tải, chuyển động dòng trôi – dòng khuếch tán và phương pháp pha tạp Donor/Acceptor.
    2. Giai đoạn 2: Phân tích trạng thái tĩnh điện và động học của tiếp giáp PN, phương trình dòng điện Shockley và mô hình tín hiệu lớn/nhỏ của Diode.
    3. Giai đoạn 3: Vận dụng thiết kế các mạch ứng dụng kinh điển: chỉnh lưu, mạch xén, mạch ghim, mạch ổn áp Zener và bộ biến đổi nguồn chuyển mạch DC-DC.
  • Tài liệu bổ sung: Bảng tra cứu hằng số vật lý bán dẫn, sổ tay linh kiện bán dẫn rời rạc, và các bài thí nghiệm mô phỏng mạch điện tử tương tự.
