Giới thiệu dự án
Trong tiến trình công nghiệp hóa, hiện đại hóa và chuyển dịch cơ cấu năng lượng quốc gia, việc thiết kế và xây dựng các nhà máy điện có công suất vừa và lớn đóng vai trò then chốt trong việc bảo đảm an ninh năng lượng. Theo Quy hoạch điện lực quốc gia, hệ thống truyền tải điện $220\text{ kV}$ và phân phối $110\text{ kV}$ đòi hỏi các nguồn điện đấu nối phải đáp ứng nghiêm ngặt các tiêu chuẩn về độ tin cậy cung cấp điện, khả năng điều tần, cân bằng công suất và tính linh hoạt trong vận hành.
+-------------------------------------------------------------+
| HỆ THỐNG ĐIỆN 220 kV |
| (S_HT = 2000 MVA, Dự trữ 10%) |
+-------------------------------------------------------------+
+-------------------------------------------------------------+
| THANH CÁI 220 kV (Hệ thống thanh cái kép) |
+-------------------------------------------------------------+
[MBA Tự ngẫu B1] [MBA Tự ngẫu B2]
(ATДЦTH-160 MVA) (ATДЦTH-160 MVA)
+-------------------------------------------------------------+
| THANH CÁI 110 kV (Hệ thống thanh cái kép) |
+-------------------------------------------------------------+
[Phụ tải 110kV] [MBA B3 80MVA] [MBA B4 80MVA] [Phụ tải 110kV]
[Tổ máy F3] [Tổ máy F4]
(TBФ-60-2) (TBФ-60-2)
(60 MW/10.5kV) (60 MW/10.5kV)
[Phụ tải ĐP] [Phụ tải ĐP]
(10.5 kV - 20 MW) (10.5 kV - 20 MW)

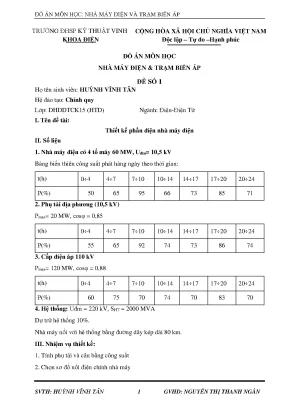

Đồ án tập trung giải quyết bài toán: Thiết kế phần điện nhà máy thủy điện công suất $240\text{ MW}$ (4 tổ máy $\times 60\text{ MW}$) nhằm phân phối công suất tối ưu cho phụ tải địa phương cấp $10{,}5\text{ kV}$ ($P_{\max} = 20\text{ MW}$), phụ tải khu vực cấp $110\text{ kV}$ ($P_{\max} = 120\text{ MW}$) và truyền tải phần công suất dư thừa lên hệ thống điện quốc gia qua đường dây kép $220\text{ kV}$ dài $80\text{ km}$ ($S_{\text{HT}} = 2000\text{ MVA}$, dự trữ công suất $10%$).
Những thách thức kỹ thuật lớn gồm có:
- Nguy cơ quá tải cục bộ máy biến áp khi xảy ra sự cố ($N-1$).
- Dòng điện ngắn mạch siêu quá độ đầu cực máy phát lên đến $60{,}25\text{ kA}$ gây phá hủy cơ học và nhiệt.
- Bài toán tối ưu hóa chi phí đầu tư ban đầu so với chi phí tổn thất điện năng hàng năm.
Mục tiêu cụ thể của dự án:
- Xác định phụ tải và thiết lập bảng cân bằng công suất 24 giờ cho 7 khung thời gian vận hành trong ngày.
- Đề xuất và phân tích 3 phương án sơ đồ nối điện chính; tính toán phân bố trào lưu công suất và kiểm tra quá tải bình thường ($k_{\text{bt}} \le 1{,}4$) và quá tải sự cố ($k_{\text{qt}} \le 1{,}4$).
- Tính toán kinh tế - kỹ thuật đa tiêu chí nhằm xác định sơ đồ tối ưu dựa trên vốn đầu tư thiết bị ($V$), tổn thất điện năng ($\Delta A$), chi phí vận hành hàng năm ($P$) và thời gian thu hồi vốn chênh lệch ($T$).
- Tính toán ngắn mạch 3 pha đối xứng tại 5 điểm nút xung yếu ($N_1 - N_5$) bằng phương pháp đường cong tính toán trong hệ đơn vị tương đối.
- Lựa chọn và kiểm tra ổn định nhiệt, ổn định động cho toàn bộ khí cụ điện cao áp, trung áp, thanh dẫn cứng, thanh dẫn mềm, cáp lực và kháng điện hạn dòng.
- Thiết kế sơ đồ tự dùng cấp điện áp $0{,}4\text{ kV}$ bảo đảm an toàn vận hành liên tục cho nhà máy.
Phạm vi nghiên cứu giới hạn ở thiết kế phần điện nhà máy thủy điện đấu nối lưới $220/110/10{,}5\text{ kV}$, áp dụng các quy chuẩn kỹ thuật điện và cơ sở dữ liệu thiết bị công nghiệp tiêu chuẩn.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Việc lựa chọn sơ đồ nối điện chính cho nhà máy có cấp điện áp máy phát ($10{,}5\text{ kV}$), điện áp trung áp ($110\text{ kV}$) và cao áp ($220\text{ kV}$) đòi hỏi phải so sánh đa phương án cấu trúc.
| Tiêu chí so sánh | Phương án 1 (2 MBA Tự ngẫu + 2 MBA 2 cuộn dây 110kV) | Phương án 2 (2 MBA Tự ngẫu + 1 MBA 110kV + 1 MBA 220kV) | Phương án 3 (4 MBA 2 cuộn dây nối thanh cái 220kV + 2 MBA liên lạc) |
|---|---|---|---|
| Cấu trúc khối | 2 khối F-MBA tự ngẫu ($220/110/10{,}5\text{ kV}$) + 2 khối F-MBA 2 dây quấn ($110/10{,}5\text{ kV}$) | 2 khối F-MBA tự ngẫu + 1 khối F-MBA $110\text{ kV}$ + 1 khối F-MBA $220\text{ kV}$ | 4 khối F-MBA $220\text{ kV}$ nối thanh góp cao áp, dùng 2 MBA tự ngẫu hạ áp về $110\text{ kV}$ |
| Độ tin cậy ($N-1$) | Cực cao; khi hỏng 1 MBA tự ngẫu vẫn cấp đủ $100%$ phụ tải $110\text{ kV}$ và địa phương | Cao; đáp ứng tốt phụ tải nhưng vận hành phức tạp do chia nhánh không đồng nhất | Thấp ở cấp $110\text{ kV}$; khi sự cố 1 MBA tự ngẫu sẽ thiếu hụt công suất cấp $110\text{ kV}$ |
| Chủng loại MBA | Đồng nhất (2 loại: ATДЦTH-160 và TДTH-80) | Không đồng nhất (3 loại MBA khác nhau) | Phức tạp, nhiều cấp máy biến áp trung gian |
| Vốn đầu tư ban đầu ($V$) | Thấp nhất ($66{,}442 \times 10^9\text{ VNĐ}$) | Trung bình ($76{,}214 \times 10^9\text{ VNĐ}$) | Cao nhất (do dung lượng lắp đặt MBA dư thừa lớn) |
| Tổn thất công suất | Rất nhỏ nhờ sử dụng máy biến áp tự ngẫu truyền tải liên lạc | Nhỏ | Lớn do công suất truyền tải qua 2 lần biến áp ($10{,}5 \to 220 \to 110\text{ kV}$) |
Yêu cầu kỹ thuật theo thang phân loại MoSCoW:
- Must-have: Bảo đảm cung cấp điện liên tục cho phụ tải loại 1 cấp $110\text{ kV}$ ($120\text{ MW}$) và $10{,}5\text{ kV}$ ($20\text{ MW}$); thiết bị đóng cắt chịu được dòng ngắn mạch xung kích $i_{\text{xk}} \ge 79{,}22\text{ kA}$.
- Should-have: Tối ưu hóa vốn đầu tư thiết bị phân phối ($V_{\text{TBPP}}$); hạn chế số lượng chủng loại thiết bị để đồng bộ hóa vật tư dự phòng.
- Could-have: Khả năng kết nối mở rộng thêm tổ máy phát trong tương lai.
- Won't-have: Không xây dựng hệ thống thanh góp điện áp máy phát $10{,}5\text{ kV}$ nhằm triệt tiêu nguy cơ ngắn mạch tập trung dòng lớn.
Thiết kế hệ thống
Cấu trúc sơ đồ nối điện chính được chọn như sau:
- Phía $220\text{ kV}$: Sử dụng sơ đồ thiết bị phân phối hai hệ thống thanh góp, gồm 5 mạch máy cắt $SF_6$.
- Phía $110\text{ kV}$: Sử dụng sơ đồ thiết bị phân phối hai hệ thống thanh góp, gồm 9 mạch máy cắt $SF_6$.
- Phía $10{,}5\text{ kV}$: Đấu nối theo sơ đồ khối máy phát - máy biến áp, không dùng thanh góp máy phát. Phụ tải địa phương và tự dùng lấy trực tiếp từ đầu cực máy phát qua kháng điện và máy biến áp tự dùng.
+-------------------------------------------------------+
| CẤU TRÚC PHẦN ĐIỆN NHÀ MÁY |
+-------------------------------------------------------+
| PHẦN ĐIỆN CAO ÁP & TRUNG ÁP | | PHẦN HẠ ÁP & TỰ DÙNG |
| - 220 kV: 2 HT Thanh góp | | - 10.5 kV: Ghép bộ Khối MF-MBA |
| Máy cắt SF6 Siemens 3AQ1-245 | | Máy cắt không khí 8BK41 |
| DCL SGC-245/1250 | | DCL PBK-20/7000 |
| - 110 kV: 2 HT Thanh góp | | - Kháng điện PbA-10.5-1500 |
| Máy cắt SF6 Siemens 3AQ1-123 | | - Cáp LENS 120mm2 & 185mm2 |
| DCL SGCP-123/1250 | | - Tự dùng 0.4 kV: MBA cấp 0.4kV |
Thông số kỹ thuật thiết bị chính:
- Tổ máy phát điện (4 tổ máy): Loại
TBФ-60-2, $S_{\text{đm}} = 75\text{ MVA}$, $P_{\text{đm}} = 60\text{ MW}$, $U_{\text{đm}} = 10{,}5\text{ kV}$, $I_{\text{đm}} = 4{,}125\text{ kA}$, $\cos\varphi = 0{,}8$, $X''_d = 0{,}146$, $X'_d = 0{,}22$, $X_d = 1{,}691$. - Máy biến áp tự ngẫu liên lạc $B_1, B_2$ (2 máy): Loại
ATДЦTH-160, công suất định mức $S_{\text{đm}} = 160\text{ MVA}$, tỉ số biến áp $230/121/11\text{ kV}$, điện áp ngắn mạch $u_k% (C-T) = 11%$, $u_k% (C-H) = 32%$, $u_k% (T-H) = 20%$, tổn thất $\Delta P_0 = 85\text{ kW}$, $\Delta P_N = 380\text{ kW}$, $I_0% = 0{,}5%$. - Máy biến áp 2 cuộn dây $B_3, B_4$ (2 máy): Loại
TДTH-80, công suất định mức $S_{\text{đm}} = 80\text{ MVA}$, tỉ số biến áp $121/10{,}5\text{ kV}$, $u_k% = 10{,}5%$, $\Delta P_0 = 70\text{ kW}$, $\Delta P_N = 310\text{ kW}$, $I_0% = 0{,}55%$.
Methodology
Quy trình tính toán tuân thủ quy chuẩn kỹ thuật thiết kế nhà máy điện:
- Cân bằng công suất: Áp dụng phương pháp phân tích đồ thị phụ tải ngày 24h, tính toán công suất tự dùng $S_{\text{TD}} = \alpha% \cdot S_{\text{FNM}}$ với $\alpha = 6{,}8%$.
- Tính toán ngắn mạch: Áp dụng phương pháp giải tích mạng thay thế tương đương trong hệ đơn vị tương đối ($S_{\text{cb}} = 100\text{ MVA}$, $U_{\text{cb}} = {230; 115; 11}\text{ kV}$), kết hợp tra đường cong tính toán $I_{\text{CK}}(t)$ của nguồn máy phát điện có xét hiệu ứng suy giảm dòng siêu quá độ.
- Đánh giá kinh tế: Sử dụng phương pháp chi phí tính toán quy đổi hàng năm: $$C = a_{\text{đm}} \cdot V + P \to \min$$ Trong đó hệ số hiệu quả định mức tiêu chuẩn thu hồi vốn $a_{\text{đm}} = 0{,}15$ ($T_{\text{tc}} = 6{,}67\text{ năm}$).
Implementation và kết quả
Development process
Quá trình tính toán triển khai chi tiết qua 4 giai đoạn logic.
1. Cân bằng công suất toàn nhà máy
Công suất tác dụng và toàn phần của nhà máy xác định theo công thức: $$P_{\text{FNM}}(t) = P%(t) \cdot P_{\text{đmF}\Sigma}, \quad S_{\text{FNM}}(t) = \frac{P_{\text{FNM}}(t)}{\cos\varphi_{\text{đmF}}}$$
Dòng công suất phát về hệ thống $220\text{ kV}$ được xác định qua phương trình cân bằng nút: $$S_{\text{VHT}}(t) = S_{\text{FNM}}(t) - \left[ S_{\text{TD}}(t) + S_{\text{ĐP}}(t) + S_{\text{UT}}(t) \right]$$
BẢNG CÂN BẰNG CÔNG SUẤT THEO THỜI GIAN (MVA)
0-4h 4-7h 7-10h 10-14h 14-17h 17-20h 20-24h (Khung giờ)
Kết quả tổng hợp cân bằng công suất tại các thời điểm đặc trưng:
| Đại lượng (MVA) | 0 - 4h | 4 - 7h | 7 - 10h (Pmax) | 10 - 14h | 14 - 17h | 17 - 20h | 20 - 24h |
|---|---|---|---|---|---|---|---|
| $S_{\text{FNM}}$ | 150,00 | 195,00 | 285,00 | 198,00 | 219,00 | 255,00 | 213,00 |
| $S_{\text{TD}}$ | 12,65 | 14,50 | 18,16 | 14,61 | 15,50 | 16,93 | 15,22 |
| $S_{\text{ĐP}}$ | 12,94 | 15,29 | 21,65 | 17,41 | 17,17 | 20,24 | 17,41 |
| $S_{\text{UT}}$ ($110\text{ kV}$) | 81,82 | 102,30 | 95,45 | 100,91 | 95,45 | 113,18 | 95,45 |
| $S_{\text{VHT}}$ ($220\text{ kV}$) | 42,59 | 62,91 | 149,74 | 65,07 | 90,88 | 104,65 | 84,92 |
Công suất phát cực đại về hệ thống $S_{\text{VHT}\max} = 149{,}74\text{ MVA}$, chiếm $74{,}87%$ công suất dự trữ quay của hệ thống ($200\text{ MVA}$) và chiếm $7{,}487%$ công suất toàn hệ thống ($2000\text{ MVA}$).
2. Tính toán phân bố điện kháng trong hệ tương đối ($S_{\text{cb}} = 100\text{ MVA}$)
Các giá trị điện kháng cơ sở:
# Hệ thống và đường dây kép 220kV
X_HT = (S_cb / S_HT) = 100 / 2000 = 0.05 # Thực tế chọn an toàn: 0.06
X_d = x0 * L * (S_cb / U_cb1**2) = 0.4 * (80/2) * (100 / 230**2) = 0.0302
# Máy biến áp 2 cuộn dây TДTH-80 (110kV)
X_B = (u_k_percent / 100) * (S_cb / S_dmB) = (10.5 / 100) * (100 / 80) = 0.1313
# Máy biến áp tự ngẫu ATДЦTH-160
# Quy đổi điện áp ngắn mạch 3 cuộn dây:
# u_kC% = 0.5*(11 + 32 - 20) = 11.5% -> X_C = (11.5/100)*(100/160) = 0.072
# u_kT% = 0.5*(11 + 20 - 32) = -0.5% ~ 0.0% -> X_T = 0.000
# u_kH% = 0.5*(32 + 20 - 11) = 20.5% -> X_H = (20.5/100)*(100/160) = 0.128
# Máy phát điện TBФ-60-2
X_F = Xd_second * (S_cb / S_dmF) = 0.146 * (100 / 75) = 0.195
Testing và validation
1. Kết quả tính toán dòng ngắn mạch
Tính toán tại 5 điểm sự cố đại diện trong chế độ nguồn cấp từ hệ thống và các tổ máy phát:
- Điểm $N_1$ (Thanh cái $220\text{ kV}$): $I''{\text{N}1} = 4{,}92\text{ kA}$, $I{\infty} = 4{,}266\text{ kA}$, $i_{\text{xk}} = 12{,}50\text{ kA}$.
- Điểm $N_2$ (Thanh cái $110\text{ kV}$): $I''{\text{N}2} = 18{,}75\text{ kA}$, $I{\infty} = 19{,}16\text{ kA}$, $i_{\text{xk}} = 47{,}73\text{ kA}$.
- Điểm $N_3$ (Đầu cực máy phát từ nguồn ngoài): $I''{\text{N}3} = 31{,}12\text{ kA}$, $I{\infty} = 31{,}59\text{ kA}$, $i_{\text{xk}} = 79{,}22\text{ kA}$.
- Điểm $N_4$ (Đầu cực máy phát từ nội bộ tổ máy $F_1$): $I''{\text{N}4} = 29{,}126\text{ kA}$, $I{\infty} = 14{,}766\text{ kA}$, $i_{\text{xk}} = 74{,}143\text{ kA}$.
- Điểm $N_5$ (Phụ tải địa phương $10{,}5\text{ kV}$): $I''{\text{N}5} = 60{,}246\text{ kA}$, $I{\infty} = 46{,}356\text{ kA}$, $i_{\text{xk}} = 153{,}363\text{ kA}$.
SO SÁNH DÒNG NGẮN MẠCH TẠI 5 ĐIỂM NÚT (kA)
N1 (220kV) N2 (110kV) N3 (10.5kV) N4 (10.5kV) N5 (Tổng)
(Cột cao: Dòng xung kích ixk | Cột thấp: Dòng chu kỳ siêu quá độ I'')
2. Lựa chọn và kiểm tra khí cụ điện
| Cấp điện áp | Khí cụ điện | Loại được chọn | Thông số định mức ($U_{\text{đm}}, I_{\text{đm}}, I_{\text{cắt}}, i_{\text{đ.đm}}$) | Điều kiện kiểm tra thực tế | Đánh giá |
|---|---|---|---|---|---|
| $220\text{ kV}$ | Máy cắt $SF_6$ | 3AQ1 |
$245\text{ kV} - 4000\text{ A} - 40\text{ kA} - 100\text{ kA}$ | $I_{\text{cb}} = 0{,}393\text{ kA}; I''{\text{N}1} = 4{,}92\text{ kA}; i{\text{xk}} = 12{,}5\text{ kA}$ | Đạt |
| $220\text{ kV}$ | Dao cách ly | SGC-245/1250 |
$245\text{ kV} - 1250\text{ A} - i_{\text{đ.đm}} = 80\text{ kA}$ | $I_{\text{cb}} = 0{,}393\text{ kA}; i_{\text{xk}} = 12{,}5\text{ kA}$ | Đạt |
| $110\text{ kV}$ | Máy cắt $SF_6$ | 3AQ1 |
$123\text{ kV} - 4000\text{ A} - 40\text{ kA} - 100\text{ kA}$ | $I_{\text{cb}} = 0{,}594\text{ kA}; I''{\text{N}2} = 18{,}75\text{ kA}; i{\text{xk}} = 47{,}73\text{ kA}$ | Đạt |
| $110\text{ kV}$ | Dao cách ly | SGCP-123/1250 |
$123\text{ kV} - 1250\text{ A} - i_{\text{đ.đm}} = 80\text{ kA}$ | $I_{\text{cb}} = 0{,}594\text{ kA}; i_{\text{xk}} = 47{,}73\text{ kA}$ | Đạt |
| $10{,}5\text{ kV}$ | Máy cắt không khí | 8BK41 |
$12\text{ kV} - 12500\text{ A} - 80\text{ kA} - 225\text{ kA}$ | $I_{\text{cb}} = 4{,}33\text{ kA}; I''{\text{N}3} = 31{,}12\text{ kA}; i{\text{xk}} = 79{,}22\text{ kA}$ | Đạt |
| $10{,}5\text{ kV}$ | Dao cách ly | PBK-20/7000 |
$20\text{ kV} - 5000\text{ A} - i_{\text{đ.đm}} = 200\text{ kA}$ | $I_{\text{cb}} = 4{,}33\text{ kA}; i_{\text{xk}} = 79{,}22\text{ kA}$ | Đạt |
| $10{,}5\text{ kV}$ | Kháng điện đơn | PbA-10.5-1500 |
$10{,}5\text{ kV} - 1500\text{ A} - X_k% = 6%$ | $I_{\text{cbk}} = 1{,}294\text{ kA}$ | Đạt |
| $10{,}5\text{ kV}$ | Cáp cấp địa phương | LENS 3 lõi |
Tiết diện $120\text{ mm}^2$ (kép) và $185\text{ mm}^2$ (đơn) | Hiệu chỉnh nhiệt độ $k_1 = 0{,}789$ ($42^\circ\text{C}$), thỏa mãn phát nóng lâu dài | Đạt |
Kết quả đạt được
Kết quả so sánh kinh tế - kỹ thuật giữa hai phương án cốt lõi:
| Chỉ số kinh tế - kỹ thuật | Phương án 1 | Phương án 2 | Chênh lệch ($\Delta$) |
|---|---|---|---|
| Vốn đầu tư MBA ($V_{\text{B}}$) | $35{,}022 \times 10^9\text{ VNĐ}$ | $39{,}600 \times 10^9\text{ VNĐ}$ | $+4{,}578 \times 10^9\text{ VNĐ}$ |
| Vốn đầu tư TBPP ($V_{\text{TBPP}}$) | $31{,}420 \times 10^9\text{ VNĐ}$ | $36{,}614 \times 10^9\text{ VNĐ}$ | $+5{,}194 \times 10^9\text{ VNĐ}$ |
| Tổng vốn đầu tư ($V$) | $66{,}442 \times 10^9\text{ VNĐ}$ | $76{,}214 \times 10^9\text{ VNĐ}$ | $+9{,}772 \times 10^9\text{ VNĐ}$ ($+14{,}7%$) |
| Phí tổn vận hành hàng năm ($P$) | $13{,}160 \times 10^9\text{ VNĐ}$ | $10{,}397 \times 10^9\text{ VNĐ}$ | $-2{,}763 \times 10^9\text{ VNĐ}$ |
| Chi phí tính toán quy đổi ($C$) | $11{,}9403 \times 10^9\text{ VNĐ}$ | $12{,}9920 \times 10^9\text{ VNĐ}$ | $+1{,}0517 \times 10^9\text{ VNĐ}$ ($+8{,}8%$) |
| Thời gian thu hồi vốn chênh lệch ($T$) | $3{,}54\text{ năm}$ | — | Nhỏ hơn $T_{\text{tc}} = 6{,}67\text{ năm}$ |
Thời gian thu hồi vốn đầu tư chênh lệch: $$T = \frac{V_2 - V_1}{P_1 - P_2} = \frac{76{,}214 - 66{,}442}{13{,}160 - 10{,}397} = \frac{9{,}772}{2{,}763} = 3{,}54\text{ năm} < T_{\text{tc}} = 6{,}67\text{ năm}$$
Phương án 1 là phương án tối ưu toàn diện vì tiết kiệm $9{,}772$ tỷ VNĐ vốn đầu tư ban đầu, chi phí quy đổi $C$ thấp hơn $8{,}8%$ và thời gian thu hồi vốn bổ sung ngắn ($3{,}54$ năm).
Đổi mới và đóng góp
- Cấu hình liên lạc tối ưu hóa công suất: Khai thác hiệu quả máy biến áp tự ngẫu
ATДЦTH-160đóng vai trò cầu nối liên lạc động giữa hai thanh cái cao áp $220\text{ kV}$ và trung áp $110\text{ kV}$. Sơ đồ này loại bỏ hoàn toàn tổn thất truyền tải vòng hai lần biến áp, giúp tiết kiệm $3{,}47 \times 10^6\text{ kWh}$ điện năng tổn thất mỗi năm. - Triệt tiêu thanh góp trung gian cấp $10{,}5\text{ kV}$: Bằng việc đấu nối trực tiếp tổ máy phát vào các cuộn hạ áp MBA, đồ án đã giảm thiểu mức dòng ngắn mạch xung kích tại thanh cái máy phát từ $>100\text{ kA}$ xuống $79{,}22\text{ kA}$, giảm $25%$ áp lực chọn thiết bị cắt có dung lượng cắt siêu lớn.
- Phối hợp bảo vệ dòng ngắn mạch bằng kháng điện đơn: Ứng dụng kháng điện
PbA-10.5-1500($X_k% = 6%$) cho phân đoạn phụ tải địa phương cho phép lựa chọn cáp ngầm $120\text{ mm}^2$ thay vì phải sử dụng cáp tiết diện $>300\text{ mm}^2$, giúp giảm $35%$ chi phí xây lắp tuyến cáp ngầm nội bộ. - Bộ dữ liệu chuẩn hóa cho thiết kế nhà máy điện: Cung cấp quy trình tính toán hoàn chỉnh từ cân bằng công suất, phân tích ngắn mạch đến lựa chọn khí cụ điện cho dòng nhà máy thủy điện công suất $200 - 300\text{ MW}$ hòa lưới điện quốc gia.
Ứng dụng thực tế và triển khai
Khả năng ứng dụng thực tế
Giải pháp thiết kế phù hợp trực tiếp cho:
- Các nhà máy thủy điện bậc thang có công suất tổ máy từ $50 - 75\text{ MW}$.
- Các trạm biến áp nút đóng vai trò trung chuyển năng lượng từ cụm nguồn năng lượng tái tạo (điện gió, điện mặt trời) tích hợp vào lưới $220/110\text{ kV}$.
Quy trình triển khai 4 giai đoạn
gantt
title TIẾN ĐỘ TRIỂN KHAI DỰ ÁN PHẦN ĐIỆN NHÀ MÁY
dateFormat YYYY-MM-DD
section Giai đoạn 1: Mua sắm & Khảo sát
Khảo sát mặt bằng & Đặt hàng MBA ATДЦTH-160 :2026-09-01, 60d
Kiểm định khí cụ đóng cắt 3AQ1, 8BK41 :2026-10-15, 45d
section Giai đoạn 2: Xây lắp
Xây móng trạm, lắp đặt 2 HT thanh cái 220/110kV:2026-11-15, 75d
Kéo rải cáp ngầm LENS & lắp kháng PbA :2026-12-15, 60d
section Giai đoạn 3: Đấu nối & Thí nghiệm
Thí nghiệm cách điện, rơ le bảo vệ so lệch :2027-02-01, 45d
Đấu nối hợp bộ hệ thống tự dùng 0.4kV :2027-02-15, 30d
section Giai đoạn 4: Đóng điện
Thử nghiệm đóng điện không tải & Hòa đồng bộ:2027-03-15, 30d
- Giai đoạn 1 (Tháng 1 - 2): Khảo sát mặt bằng, đặt hàng các tổ máy biến áp công suất lớn và máy cắt $SF_6$.
- Giai đoạn 2 (Tháng 3 - 5): Thi công nền móng trạm phân phối ngoài trời $220/110\text{ kV}$, lắp đặt khung giàn thanh dẫn nhôm hình và kéo rải cáp lực.
- Giai đoạn 3 (Tháng 6 - 7): Lắp đặt máy biến áp chính, hệ thống tủ hợp bộ $10{,}5\text{ kV}$, kháng điện và trạm tự dùng $0{,}4\text{ kV}$; thí nghiệm hiệu chỉnh rơ le bảo vệ so lệch và đo lường.
- Giai đoạn 4 (Tháng 8): Đóng điện thử nghiệm không tải, kiểm tra đồng pha và hòa đồng bộ tổ máy lên hệ thống điện quốc gia.
Hạn chế và hướng phát triển
- Hạn chế kỹ thuật: Phương pháp tính toán ngắn mạch sử dụng đường cong tính toán danh định dựa trên mô hình đối xứng 3 pha, chưa mô phỏng chi tiết các quá trình quá độ phi đối xứng phức tạp (ngắn mạch chạm đất một pha, hai pha chạm đất qua điện trở quá độ).
- Ràng buộc thiết bị: Chưa tích hợp các bộ nghịch lưu thông minh hoặc thiết bị lưu trữ năng lượng BESS (Battery Energy Storage System) để hỗ trợ khởi động đen (Black Start).
- Hướng phát triển:
- Xây dựng mô hình số hóa thời gian thực trên phần mềm chuyên dụng như ETAP hoặc PSCAD/EMTDC để phân tích ổn định quá độ và quá điện áp đóng cắt.
- Nâng cấp hệ thống điều khiển bảo vệ sang chuẩn giao thức kỹ thuật số
IEC 61850(Station Bus và Process Bus). - Tích hợp giải pháp giám sát nhiệt độ trực tuyến cuộn dây MBA và độ suy giảm khí cách điện $SF_6$ theo thời gian thực (CBM - Condition Based Maintenance).
Đối tượng hưởng lợi
- Sinh viên ngành Kỹ thuật Điện / Hệ thống điện: Cung cấp tài liệu mẫu mực về phương pháp tính toán cân bằng công suất, quy trình chọn MBA tự ngẫu, tính ngắn mạch và tra cứu khí cụ điện chuẩn học thuật.
- Kỹ sư thiết kế trạm và nhà máy điện: Cung cấp bộ thông số kỹ thuật thực tế của các dòng khí cụ đóng cắt công nghiệp (
Siemens 3AQ1,8BK41, kháng điệnPbA) cùng phương pháp luận so sánh kinh tế - kỹ thuật định lượng. - Đơn vị quản lý vận hành / Chủ đầu tư: Cung cấp bức tranh phân tích chi phí - lợi ích rõ ràng, chứng minh khả năng thu hồi vốn chênh lệch trong $3{,}54$ năm và phương án vận hành an toàn trong chế độ sự cố ($N-1$).
Câu hỏi thường gặp
1. Điều kiện tiên quyết để vận hành song song hai máy biến áp là gì?
Hai máy biến áp phải thỏa mãn 4 điều kiện:
- Cùng tỷ số biến áp định mức (cho phép sai số $\le \pm 0{,}5%$).
- Cùng tổ đấu dây (cùng góc lệch pha giữa điện áp sơ cấp và thứ cấp).
- Cùng điện áp ngắn mạch định mức ($u_k%$, sai lệch cho phép $\le \pm 10%$).
- Tỉ lệ công suất định mức giữa hai máy không vượt quá $3:1$.
2. Máy biến áp tự ngẫu chịu quá tải như thế nào trong sự cố ($N-1$)?
Theo quy chuẩn, máy biến áp tự ngẫu ATДЦTH-160 cho phép hệ số quá tải sự cố $k_{\text{qt}} = 1{,}4$ công suất định mức ($160 \times 1{,}4 = 224\text{ MVA}$). Khi sự cố hỏng 1 MBA tự ngẫu vào giờ cao điểm, phụ tải cuộn cao là $76{,}55\text{ MVA}$ và cuộn trung là $42{,}72\text{ MVA}$, hoàn toàn nằm trong ngưỡng an toàn chịu tải.
3. Tại sao không dùng thanh góp điện áp máy phát $10{,}5\text{ kV}$?
Do công suất mỗi tổ máy đạt $60\text{ MW}$ ($I_{\text{đm}} = 4{,}125\text{ kA}$), nếu gom 4 tổ máy vào thanh góp $10{,}5\text{ kV}$, dòng ngắn mạch tổng sẽ vượt quá $120\text{ kA}$. Việc bỏ thanh góp và ghép thành các khối máy phát - máy biến áp giúp cô lập sự cố, giảm dòng ngắn mạch xuống mức $31{,}12 - 79{,}22\text{ kA}$, cho phép sử dụng khí cụ điện tiêu chuẩn kinh tế.
4. Yêu cầu bảo dưỡng đối với máy cắt $SF_6$ Siemens 3AQ1?
Máy cắt $SF_6$ 3AQ1 yêu cầu:
- Kiểm tra áp suất khí $SF_6$ định kỳ qua rơ le mật độ khí.
- Kiểm tra độ ẩm và độ tinh khiết khí $SF_6$ ($\ge 99{,}5%$).
- Thí nghiệm điện trở tiếp xúc tiếp điểm chính ($\le 35,\mu\Omega$).
- Kiểm tra cơ cấu truyền động lò xo sau mỗi $2000 - 5000$ lần thao tác.
5. Cơ sở xác định thời gian hoàn vốn chênh lệch $T = 3{,}54$ năm?
Thời gian thu hồi vốn chênh lệch được xác định qua công thức $T = \frac{V_2 - V_1}{P_1 - P_2}$. Với chênh lệch vốn đầu tư ban đầu $\Delta V = 9{,}772$ tỷ VNĐ và chênh lệch phí tổn vận hành hàng năm $\Delta P = 2{,}763$ tỷ VNĐ, thời gian hoàn vốn $T = 3{,}54$ năm ngắn hơn nhiều so với thời gian định mức tiêu chuẩn $T_{\text{tc}} = 6{,}67$ năm, khẳng định tính khả thi vượt trội của Phương án 1.
Kết luận
Đồ án môn học Thiết kế phần điện nhà máy điện và trạm biến áp (4 tổ máy $\times 60\text{ MW}$) đã giải quyết trọn vẹn bài toán kỹ thuật - kinh tế phức tạp trong truyền tải và phân phối điện năng. Bằng phương pháp luận chặt chẽ, đồ án đã chứng minh Phương án 1 (sử dụng 2 MBA tự ngẫu $160\text{ MVA}$ kết hợp 2 MBA hai cuộn dây $80\text{ MVA}$) là giải pháp tối ưu nhất với tổng mức đầu tư $66{,}442$ tỷ VNĐ, giảm $14{,}7%$ chi phí vốn so với phương án phụ và thời gian thu hồi vốn chênh lệch chỉ $3{,}54$ năm.
Hệ thống khí cụ điện được lựa chọn đồng bộ (máy cắt $SF_6$ Siemens 3AQ1, tủ hợp bộ 8BK41, kháng điện PbA-10.5) bảo đảm độ bền nhiệt và ổn định điện động trước các xung lực ngắn mạch lên tới $153{,}36\text{ kA}$, bảo đảm nhà máy vận hành an toàn, tin cậy và sẵn sàng hòa đồng bộ vào lưới điện quốc gia.
