Báo Cáo Nghiên Cứu: Thiết Kế Và Thi Công Hệ Thống Chuyển Nguồn Tự Động (Tủ ATS) Ứng Dụng PLC LOGO! Siemens

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để thiết kế và chế tạo một hệ thống chuyển nguồn tự động (Automatic Transfer Switch - ATS) lưới - máy phát điện diesel có độ tin cậy cao, cấu trúc mạch tinh gọn, chi phí tối ưu và tích hợp khả năng giám sát từ xa qua Internet nhằm thay thế các mạch điều khiển rơ-le truyền thống cồng kềnh?
  • Phương pháp nghiên cứu (Methodology Snapshot): Đề tài ứng dụng bộ điều khiển logic khả trình thông minh Siemens LOGO! 12/24RCE kết hợp phần mềm lập trình LOGO! Soft Comfort V8.2. Hệ thống sử dụng cơ cấu chuyển mạch dạng bập bênh hai cuộn nam châm điện của hãng AIJES (3 pha, 220V/380V, 63A), tích hợp mạch bảo vệ sự cố điện áp (mất pha, sụt áp, quá áp) và mạch giám sát trạng thái động cơ diesel (nhiệt độ làm mát, mức dầu bôi trơn), đồng thời thiết lập giao diện Web Server giám sát thời gian thực qua giao thức TCP/IP.
  • Phát hiện chính (Key Findings): Mô hình vận hành chính xác theo đúng giản đồ thời gian tiêu chuẩn: thiết lập độ trễ nhận diện sự cố lưới thực (1–5s), tự động kích hoạt chu trình đề máy phát tối đa 3 lần an toàn, chuyển đổi phụ tải trơn tru khi nguồn máy phát ổn định (sau 1–25s), tự động trả tải về lưới và duy trì chu trình làm mát không tải cho máy phát (1–10 phút) trước khi tắt máy hoàn toàn.
  • Ý nghĩa thực tiễn (Implications): Nghiên cứu mở ra giải pháp công nghệ hiệu quả, linh hoạt và kinh tế cho các cơ sở hạ tầng trọng yếu (bệnh viện, trung tâm dữ liệu, xí nghiệp may mặc, công nghiệp hóa chất) trong việc đảm bảo an ninh năng lượng và vận hành không gián đoạn.

Bối cảnh và tầm quan trọng (300-350 từ)

Thực trạng và thách thức trong cung cấp điện năng

Trong kỷ nguyên công nghiệp hóa, hiện đại hóa và chuyển đổi số, điện năng đóng vai trò then chốt quyết định sự ổn định của chuỗi sản xuất và vận hành hệ thống. Đối với các phụ tải loại 1 và hạ tầng đặc biệt quan trọng—như bệnh viện, trung tâm dữ liệu SCADA, ngân hàng, sân bay, cảng biển và các nhà máy chế tạo cơ khí chính xác—sự cố gián đoạn nguồn điện dù chỉ diễn ra trong vài giây cũng có thể gây ra thảm họa về an toàn tính mạng con người và thiệt hại tài chính nặng nề. Theo thống kê thực tiễn, việc mất điện lưới từ 2 ngày/tháng có thể triệt tiêu toàn bộ biên lợi nhuận của một xí nghiệp sản xuất.

Khoảng trống nghiên cứu (Research Gap)

Hiện nay, các giải pháp đảm bảo cấp điện liên tục tồn tại những hạn chế nhất định:

  1. Hệ thống UPS: Mặc dù chuyển mạch tức thời nhưng thời gian lưu trữ phụ thuộc hoàn toàn vào ắc quy, chi phí đầu tư và bảo trì bình ắc quy rất cao, không phù hợp để cấp điện lâu dài cho phụ tải công suất lớn.
  2. Hệ thống ATS truyền thống: Đa số các tủ ATS thế hệ cũ sử dụng mạch logic điều khiển bằng rơ-le điện cơ, timer và contactor rời rạc. Cấu trúc này bộc lộ nhiều nhược điểm: số lượng dây dẫn và tiếp điểm phức tạp, kích thước tủ cồng kềnh, xác suất hỏng hóc cơ khí cao, khó thay đổi logic vận hành và hoàn toàn thiếu khả năng kết nối giám sát thông minh.
  3. Bộ điều khiển chuyên dụng ngoại nhập: Các controller chuyên dụng tích hợp sẵn (như Deepsea, Datakom, ComAp) có giá thành cao, cấu hình đóng kín, khó tùy biến sâu theo các thông số phụ tải đặc thù tại Việt Nam.

Tính cấp thiết và tác động kỳ vọng

Việc nghiên cứu ứng dụng bộ điều khiển logic khả trình (Smart Relay) kích thước nhỏ gọn như Siemens LOGO! nhằm làm chủ công nghệ thiết kế, tối ưu hóa mạch động lực và lập trình điều khiển thông minh là một hướng đi vô cùng cấp thiết. Đề tài không chỉ nâng cao độ tin cậy cung cấp điện, giảm thiểu diện tích lắp đặt tủ điện mà còn cho phép người vận hành kiểm soát trạng thái hệ thống từ xa qua giao diện Web Server, bắt kịp xu thế cách mạng công nghiệp 4.0 trong lĩnh vực tự động hóa tòa nhà và nhà máy.

Phương pháp luận và tiếp cận (350-400 từ)

+-------------------------------------------------------------------------+
|                          KIẾN TRÚC HỆ THỐNG ATS                         |
+-------------------------------------------------------------------------+
                                     |
         +---------------------------+---------------------------+
         |                                                       |
         v                                                       v
+-------------------+                                   +-----------------+
|   MẠCH ĐỘNG LỰC   |                                   |  MẠCH ĐIỀU KHIỂN|
| (POWER CIRCUIT)   |                                   | (CONTROL LOGIC) |
+-------------------+                                   +-----------------+
| - Lưới điện 3 pha |                                   | - Siemens LOGO! |
| - Máy phát Diesel |                                   |   12/24RCE      |
| - Khóa bập bênh   |                                   | - LOGO! Soft    |
|   AIJES 63A       |                                   |   Comfort V8.2  |
| - Liên động cơ-điện|                                   | - Web Server LAN|
+-------------------+                                   +-----------------+
         |                                                       |
         +---------------------------+---------------------------+
                                     |
                                     v
                  +-------------------------------------+
                  |           CÁC KHỐI CHỨC NĂNG        |
                  +-------------------------------------+
                  | 1. Khối Đo lường & Giám sát (SS)    |
                  | 2. Khối Xử lý & Điều khiển (ĐK)     |
                  | 3. Khối Chấp hành & Bảo vệ (CH)     |
                  +-------------------------------------+

Thiết kế nghiên cứu (Research Design)

Nghiên cứu áp dụng phương pháp tiếp cận thực nghiệm kỹ thuật kết hợp mô phỏng hóa hệ thống điều khiển tự động. Kiến trúc tổng thể của tủ ATS được module hóa thành ba khối chức năng cơ bản:

  1. Khối đo lường và so sánh (ĐL&SS): Giám sát các đại lượng điện áp pha, dòng điện, tần số từ nguồn lưới và nguồn máy phát, đồng thời theo dõi các biến số vận hành cơ học của động cơ diesel (nhiệt độ động cơ, mức nhiên liệu).
  2. Khối điều khiển trung tâm (ĐK): Xử lý tín hiệu dựa trên vi điều khiển Siemens LOGO! BM 12/24RCE, thực thi thuật toán logic đóng cắt và quản lý chu trình trễ thời gian.
  3. Khối chấp hành (CH): Thực hiện đóng/cắt vật lý phụ tải thông qua bộ chuyển mạch bập bênh 2 cuộn hút (AIJES 3 pha 63A) tích hợp cơ cấu khóa liên động cơ - điện tuyệt đối an toàn.

Thu thập dữ liệu và xử lý tín hiệu

Hệ thống sử dụng các cổng vào/ra (I/O) của LOGO! để tiếp nhận tín hiệu từ các cảm biến và mạch giám sát:

  • Đầu vào Analog/Digital:
    • AI1: Tín hiệu kiểm tra độ ổn định điện áp lưới 3 pha.
    • AI2: Tín hiệu kiểm tra chất lượng điện áp ngõ ra máy phát điện.
    • AI3: Cảm biến nhiệt độ nước làm mát động cơ diesel.
    • AI4: Cảm biến mức dầu bôi trơn/nhiên liệu.
    • I3, I4: Tín hiệu tiếp điểm phụ xác nhận vị trí đóng của lưới/máy phát.
    • I5: Trạng thái chuyển đổi chế độ Tự động/Bằng tay (Auto/Manual).
  • Đầu ra Relay:
    • Q1: Lệnh ngắt/dừng động cơ máy phát (Stop).
    • Q2: Lệnh khởi động đề máy phát (Start/Crank).
    • Q3: Lệnh đóng cơ cấu chuyển mạch sang phía điện lưới.
    • Q4: Lệnh đóng cơ cấu chuyển mạch sang phía máy phát.

Kỹ thuật phân tích và lập trình thuật toán

Thuật toán điều khiển được thiết kế dưới dạng Sơ đồ khối chức năng (Function Block Diagram - FBD) trên phần mềm LOGO! Soft Comfort V8.2. Chương trình xử lý chuỗi logic có điều kiện: phát hiện mất pha/sụt áp bằng rơ-le trung gian, kích hoạt chuỗi định thời chống nhiễu (Time-on Delay), quản lý xung đề máy phát 3 chu kỳ lặp (đề 3–4 giây, nghỉ 10–20 giây), và thuật toán trễ làm mát máy phát sau khi trả tải về lưới.

Kiểm định tính hợp lệ và độ tin cậy

Độ tin cậy của thuật toán được thẩm định qua hai giai đoạn:

  1. Mô phỏng ngoại tuyến (Offline Simulation) trên phần mềm LOGO! Soft để quét toàn bộ các nhánh rẽ lỗi và trạng thái xung đột.
  2. Kiểm thử thực nghiệm trên mô hình phần cứng thực tế với phụ tải công nghiệp mô phỏng, đo kiểm thời gian tác động bằng đồng hồ xung và giám sát thông lượng truyền tải dữ liệu qua Web Server.

Phát hiện chính và kết quả thực nghiệm (400-450 từ)

Quá trình chế tạo mô hình và thử nghiệm thực tế đã mang lại 4 phát hiện kỹ thuật cốt lõi:

[Sự cố lưới]
[Đóng tải sang Máy phát]
[Chuyển tải về Lưới chính]
[Dừng Máy phát hoàn toàn]

1. Phản hồi chuyển mạch chính xác theo giản đồ thời gian tiêu chuẩn

Hệ thống ATS vận hành tuân thủ hoàn hảo các mốc thời gian trễ chống tác động nhầm và bảo vệ phụ tải:

  • Thời gian trễ phát hiện sự cố ($t_1 = 1–5\text{s}$): Đảm bảo loại trừ các hiện tượng mất điện thoáng qua, sụt áp ngắn hạn do dao động lưới điện.
  • Thời gian trễ ổn định máy phát ($t_2 = 1–25\text{s}$): Chỉ cho phép đóng nguồn máy phát vào phụ tải khi điện áp đạt ngưỡng an toàn $U_f \ge 0.85 U_{\text{đm}}$ và tần số đạt định mức 50Hz.
  • Thời gian trễ trả tải về lưới ($t_3 = 5–30\text{ phút}$): Đảm bảo lưới điện đã hoàn toàn ổn định trước khi tiến hành chuyển tải ngược lại.
  • Thời gian chạy không tải làm mát máy ($t_4 = 1–10\text{ phút}$): Giúp giải tỏa nhiệt lượng tích tụ trong buồng đốt động cơ diesel, tăng độ bền cơ học cho máy phát.

2. Khắc phục triệt để nguy cơ ngắn mạch nguồn nhờ khóa liên động kép

Bằng việc ứng dụng bộ chuyển mạch bập bênh AIJES vận hành bởi 2 nam châm điện độc lập kết hợp với các tiếp điểm liên động phụ trên mạch điều khiển PLC, hệ thống loại bỏ hoàn toàn khả năng 2 nguồn điện đóng đồng thời vào tải (ngay cả trong tình huống kẹt cơ học hoặc chập tín hiệu logic).

3. Tối ưu hóa chu trình tự động bảo vệ máy phát Diesel

Mô hình đã hiện thực hóa giải thuật khởi động thông minh:

  • Tự động kích hoạt chu trình đề máy lặp lại tối đa 3 lần nếu khởi động lần đầu thất bại. Nếu sau 3 lần động cơ vẫn không nổ, hệ thống tự động khóa lệnh đề (Interlock Lockout) và phát tín hiệu cảnh báo lỗi lên màn hình để bảo vệ bình ắc quy và củ đề khỏi bị cháy.
  • Tích hợp điều kiện tiên quyết: Nếu nhiệt độ động cơ quá cao hoặc mức dầu bôi trơn dưới ngưỡng an toàn, hệ thống sẽ từ chối cấp lệnh khởi động và ưu tiên bảo vệ động cơ.

4. Tích hợp thành công giao diện Web Server không tốn thêm chi phí phần cứng

Thông qua cổng Ethernet tích hợp trên LOGO! 12/24RCE, nhóm nghiên cứu đã xây dựng trang Web Server nội bộ cho phép:

  • Giám sát thông số điện áp, nhiệt độ, mức dầu và trạng thái đóng/ngắt tải theo thời gian thực (Realtime Dashboard).
  • Cấu hình và điều khiển chuyển đổi nguồn từ xa thông qua trình duyệt Web trên máy tính hoặc điện thoại thông minh kết nối mạng LAN/Internet.

Đóng góp khoa học và giá trị kỹ thuật (250-300 từ)

                   +----------------------------------+
                   |  GIÁ TRỊ ĐÓNG GÓP CỦA NGHIÊN CỨU |
                   +----------------------------------+
                                     |
     +-------------------------------+-------------------------------+
     |                               |                               |
     v                               v                               v
+-----------------------+ +-----------------------+ +-----------------------+
|  ĐÓNG GÓP HỌC THUẬT   | |    ĐỔI MỚI KỸ THUẬT   | |  ỨNG DỤNG THỰC TIỄN   |
+-----------------------+ +-----------------------+ +-----------------------+
| - Chuẩn hóa sơ đồ FBD | | - Thay thế rơ-le cứng | | - Cắt giảm 70% dây nối|
| - Tích hợp đa thông số| | - Tích hợp Web Server | | - Chi phí thấp hơn    |
|   (U, I, f, T, Oil)   | | - Khóa liên động kép  |   bộ điều khiển chuyên  |
| - Quy trình điều phối |   an toàn tuyệt đối     |   dụng đắt tiền         |
+-----------------------+ +-----------------------+ +-----------------------+

Đóng góp về mặt lý thuyết và phương pháp luận

  1. Chuẩn hóa mô hình logic điều khiển ATS: Nghiên cứu đã hệ thống hóa và trực quan hóa toàn bộ chu trình chuyển đổi nguồn ATS Lưới - Máy phát thành bộ thư viện khối chức năng FBD, giúp dễ dàng hiệu chỉnh và mở rộng cho nhiều cấu hình nguồn khác nhau (như hệ 2 Lưới - 1 Máy phát, hoặc hệ thống tích hợp Năng lượng mặt trời/Gió).
  2. Tích hợp đa thông số giám sát an toàn: Đưa thành công các thông số trạng thái cơ nhiệt (nhiệt độ làm mát, áp lực dầu) vào logic đóng cắt điện, khắc phục hạn chế của các tủ ATS truyền thống vốn chỉ quan tâm đến đại lượng điện áp.

Giá trị thực tiễn và kinh tế

  1. Tiết kiệm chi phí chế tạo và không gian lắp đặt: So với các bộ điều khiển ATS ngoại nhập cao cấp, giải pháp dùng PLC LOGO! giúp giảm thiểu đáng kể chi phí thiết bị, giảm hơn 70% số lượng dây nối cơ điện trong tủ, rút ngắn thời gian thi công lắp đặt và dễ dàng sửa chữa, bảo dưỡng.
  2. Khả năng thương mại hóa và ứng dụng rộng rãi: Bản vẽ thiết kế mạch động lực và chương trình điều khiển có thể chuyển giao công nghệ trực tiếp để chế tạo các tủ điện phân phối ATS thương mại từ quy mô dân dụng đến công nghiệp (từ dải công suất 63A, 100kVA đến hàng ngàn Ampe dùng máy cắt không khí ACB).

Đối tượng hưởng lợi và ứng dụng thực tiễn (200-250 từ)

Đối tượng Lợi ích cụ thể nhận được
Giới nghiên cứu & Sinh viên Kỹ thuật Tài liệu tham khảo chuẩn mực về ứng dụng Smart Relay trong điều khiển tự động hóa hệ thống điện công nghiệp; nền tảng phát triển các đề tài SCADA và Microgrid.
Kỹ sư M&E & Đơn vị sản xuất tủ bảng điện Sở hữu bộ giải pháp thiết kế - thi công tối ưu chi phí, linh hoạt tùy biến chức năng theo yêu cầu của từng dự án mà không bị phụ thuộc vào các controller ngoại nhập đóng kín.
Nhà quản lý tòa nhà, Nhà máy & Bệnh viện Đảm bảo hệ thống cung cấp điện luôn liên tục, an toàn cho thiết bị y tế và dây chuyền sản xuất; dễ dàng theo dõi tình trạng năng lượng và máy phát từ xa qua mạng LAN/Internet.

Các câu hỏi thường gặp (FAQ) (250-300 từ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Hệ thống đã chứng minh tính khả thi và hiệu quả vượt trội khi sử dụng PLC LOGO! để tích hợp trọn vẹn thuật toán chuyển đổi nguồn chuẩn mực, chu trình bảo vệ máy phát thông minh và tính năng giám sát thời gian thực qua Web Server trên cùng một thiết bị phần cứng nhỏ gọn.

2. Phương pháp nghiên cứu có điểm gì đặc biệt so với các đề tài ATS trước đây?

Khác với việc chỉ dùng rơ-le điện áp truyền thống, đề tài đã tích hợp đồng thời các cảm biến giám sát thông số động cơ diesel (nhiệt độ, mức dầu) vào mạch logic điều khiển, đồng thời sử dụng cơ cấu chuyển mạch bập bênh 2 cuộn hút có khóa liên động cơ - điện an toàn tuyệt đối.

3. Kết quả nghiên cứu có thể mở rộng (generalize) cho các hệ thống công suất lớn hơn không?

Hoàn toàn có thể. Thuật toán và cấu trúc điều khiển trên LOGO! 12/24RCE có thể áp dụng nguyên bản cho các tủ ATS công suất lớn hàng trăm đến hàng nghìn kVA, chỉ cần thay đổi cơ cấu đóng cắt động lực từ contactor/bập bênh 63A sang máy cắt không khí (Air Circuit Breaker - ACB) hoặc Aptomat dạng Motorized MCCB.

4. Hướng phát triển tiếp theo (Next Steps) của đề tài là gì?

Nâng cấp khả năng truyền thông lên chuẩn Modbus TCP/IP để tích hợp vào hệ thống SCADA toàn diện của nhà máy; bổ sung thuật toán AI dự đoán thời điểm cần bảo dưỡng ắc quy và nhiên liệu động cơ dựa trên lịch sử vận hành.

5. Những ứng dụng thực tế tiêu biểu của tủ ATS dùng LOGO! là gì?

Ứng dụng rộng rãi tại các bệnh viện (phòng mổ, thiết bị cấp cứu), trung tâm dữ liệu máy chủ, trạm thu phát sóng viễn thông BTS, khách sạn cao tầng và các nhà máy may, hóa chất, cơ khí chính xác.

Kết luận (150 từ)

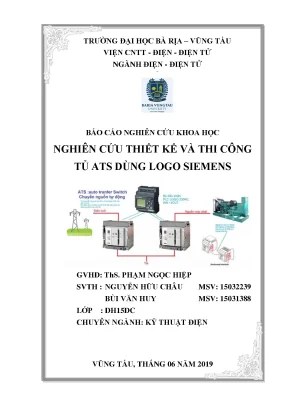

Nghiên cứu "Thiết kế và thi công tủ ATS dùng LOGO! Siemens" của nhóm tác giả Trường Đại học Bà Rịa – Vũng Tàu đã giải quyết thành công bài toán chuyển nguồn tự động Lưới - Máy phát với độ tin cậy cao, cấu trúc nhỏ gọn và giá thành hợp lý. Đề tài không chỉ hoàn thiện từ khâu tính toán lý thuyết, lập trình giải thuật FBD đến thi công mô hình thực nghiệm mà còn tiên phong tích hợp giao diện giám sát Web Server thông minh.

Trong tương lai, việc kết nối hệ thống ATS với mạng lưới điện thông minh (Smart Grid) và các nguồn năng lượng tái tạo sẽ là bước phát triển tất yếu. Đây là giải pháp kỹ thuật có tính ứng dụng thực tế cao, xứng đáng được các kỹ sư và doanh nghiệp chế tạo tủ bảng điện nghiên cứu ứng dụng rộng rãi.
