Giới thiệu dự án
Trong hệ thống phân phối và truyền tải điện năng hiện đại, máy biến áp (MBA) đóng vai trò trung gian huyết mạch nhằm chuyển đổi cấp điện áp, hạn chế sụt áp và giảm thiểu tổn hao năng lượng dòng điện $I^2R$ trên đường dây truyền tải. Theo số liệu thống kê ngành năng lượng, tổn thất kỹ thuật trên lưới phân phối chiếm từ 4% đến 7% tổng sản lượng điện thương phẩm, trong đó tổn hao sắt (không tải $P_0$) và tổn hao đồng (ngắn mạch $P_n$) trong các trạm biến áp phân phối chiếm tỷ trọng đáng kể.

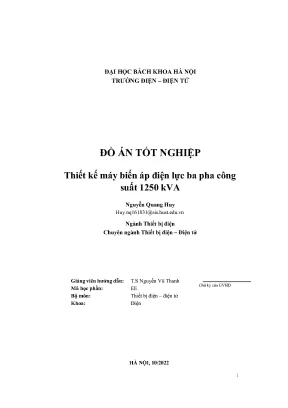

Đề tài "Thiết kế máy biến áp điện lực ba pha công suất 1250 kVA - 26/0,4 kV" giải quyết bài toán kỹ thuật trọng điểm: thiết kế tối ưu hóa một máy biến áp phân phối ba pha ngâm dầu, đáp ứng đầy đủ các tiêu chuẩn vận hành khắt khe của lưới điện Việt Nam (TCVN 6306:2015 / IEC 60076) với chi phí vật liệu chế tạo thấp nhất và độ tin cậy cơ - điện - nhiệt cao.
+----------------------------------------------+
| Lưới điện trung thế phân phối (26 kV, 50Hz) |
+----------------------------------------------+
|
v
+-------------------------------+
| Cuộn Cao áp (CA): Đấu Tam giác |
| 26 kV ± (2 x 2.5%) / 16.03 A |
+-------------------------------+
|
Cảm ứng điện từ
(Lõi thép M4X cán lạnh, B = 1.6T)
|
v
+-------------------------------+
| Cuộn Hạ áp (HA): Đấu Sao n |
| 400 V / 1804.22 A |
+-------------------------------+
|
v
+----------------------------------------------+
| Lưới tiêu thụ hạ áp công nghiệp / sinh hoạt |
+----------------------------------------------+
Mục tiêu kỹ thuật của dự án
- Xác lập thông số định mức chuẩn xác: Dung lượng định mức $S_{\text{đm}} = 1250\text{ kVA}$, tần số định mức $f = 50\text{ Hz}$, tổ nối dây $D/Y_n-11$, cấp điện áp $26 \pm (2 \times 2,5%)\text{ kV} / 0,4\text{ kV}$.
- Tối ưu hóa mạch từ và vật liệu dẫn từ: Ứng dụng thép kỹ thuật điện cán lạnh định hướng hạt chất lượng cao (ASTM X0 CARLITE DR - M4X, dày $0,283\text{ mm}$), làm việc tại từ cảm định mức $B_T = 1,6\text{ T}$ nhằm triệt tiêu dòng từ hóa và giảm suất tổn hao thép.
- Thiết kế hệ thống dây quấn tối ưu tản nhiệt và chịu lực: Lựa chọn kết cấu dây quấn hạ áp kiểu xoắn kép phân bố đều và dây quấn cao áp kiểu xoáy ốc liên tục có rãnh dầu làm mát hướng trục và hướng kính.
- Đảm bảo khả năng chịu ứng suất ngắn mạch và quá tải: Kiểm định độ bền cơ học của kết cấu cuộn dây dưới tác dụng của lực điện động hướng kính ($F_r$) và lực dọc trục ($F_z$) khi xảy ra ngắn mạch đột ngột.
- Cân đối hiệu quả kinh tế - kỹ thuật: Tối ưu hóa hàm chi phí vật liệu tác dụng thông qua việc khảo sát tỷ số hình dáng tối ưu $\beta = 1,8 \div 2,4$.
Phạm vi và giới hạn thiết kế
- Phạm vi nghiên cứu: Thiết kế hoàn chỉnh mạch điện từ, kết cấu cuộn dây, hệ thống cách điện chính/dọc, tính toán kiểm nghiệm ngắn mạch và mạch từ cho MBA 3 pha ngâm dầu tự nhiên (ONAN).
- Giới hạn quy chuẩn: Điện áp ngắn mạch thiết kế $u_n% = 6,0%$, tổn hao không tải tối đa $P_0 \le 2271\text{ W}$, tổn hao ngắn mạch định mức $P_n \le 13500\text{ W}$, thử nghiệm chịu điện áp tăng cao tần số công nghiệp cuộn CA ở $55\text{ kV}$ và cuộn HA ở $5\text{ kV}$.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng công nghệ
| Tiêu chí so sánh |
MBA Lõi Thép Cán Nóng Cũ |
MBA Lõi Thép Vô Định Hình (Amorphous) |
Giải pháp Đề xuất (CRGO M4X Stepped Core) |
| Vật liệu mạch từ |
Tôn silic cán nóng ($0,35 - 0,5\text{ mm}$) |
Hợp kim vô định hình gốc Fe-Si-B |
Tôn silic cán lạnh định hướng M4X ($0,283\text{ mm}$) |
| Suất tổn hao $p_{\text{Fe}}$ ($1,6\text{ T}$) |
Cao ($1,35 - 1,65\text{ W/kg}$) |
Rất thấp ($0,25 - 0,35\text{ W/kg}$) |
Thấp và ổn định ($0,619\text{ W/kg}$) |
| Từ cảm bão hòa ($B_{\text{max}}$) |
$1,3 - 1,45\text{ T}$ |
$1,5 - 1,56\text{ T}$ |
$1,6 - 1,85\text{ T}$ (Vận hành chuẩn tại $1,6\text{ T}$) |
| Kỹ thuật ghép góc |
Mối nối vuông góc ($90^\circ$), tán rivet |
Cuộn tròn định hình kín, dễ vỡ vụn |
Cắt vát $45^\circ$, 6 mối nối xiên step-lap xen kẽ |
| Khả năng chịu lực ngắn mạch |
Trung bình |
Yếu, yêu cầu khung gá phức tạp |
Rất cao, ép đai băng thủy tinh và xà ép gông |
| Chi phí chế tạo & sửa chữa |
Thấp nhưng tiêu hao năng lượng lớn |
Rất cao ($+40-60%$ chi phí phôi từ) |
Tối ưu giữa chi phí đầu tư và chi phí vận hành |
Yêu cầu kỹ thuật theo thang đo MoSCoW
- Must have (Bắt buộc): Điện áp định mức chuẩn $26\text{ kV} / 0,4\text{ kV}$; trở kháng ngắn mạch $u_n = 6% \pm 10%$; điện áp thử cách điện cuộn CA $55\text{ kV}$; độ bền cơ khí đệm lót dây quấn khi dòng ngắn mạch xung kích đạt đỉnh.
- Should have (Nên có): Bộ điều chỉnh điện áp 5 cấp $\pm 2 \times 2,5%$ đặt phía cao áp; mạch từ ghép vát $45^\circ$ toàn phần tại 4 góc và 2 trụ giữa; vỏ thùng có cánh tản nhiệt tự giãn nở.
- Could have (Có thể mở rộng): Sử dụng dầu cách điện phân hủy sinh học nguồn gốc tự nhiên (Ester Oil FR3) nâng nhiệt độ chớp cháy lên trên $300^\circ\text{C}$.
- Won't have (Chưa áp dụng trong đợt này): Hệ thống giám sát trực tuyến thông minh (Smart Online DGA) và bộ điều áp dưới tải tự động (OLTC) nhằm tiết kiệm chi phí đầu tư hạ tầng phân phối cố định.
graph TD
A["Nguồn Trung Thế 26 kV"] --> B["Sứ Xuyên Cao Áp (Cách điện 55 kV)"]
B --> C["Bộ Đổi Nối Phân Áp 5 Cấp (±2x2.5%)"]
C --> D["Dây Quấn Cao Áp (Xoáy ốc liên tục, 70 bánh)"]
D --> E["Trường Điện Từ / Lõi Thép Silicon M4X (8 bậc)"]
E --> F["Dây Quấn Hạ Áp (Xoắn kép 8 sợi song song)"]
F --> G["Sứ Xuyên Hạ Áp (Cách điện 5 kV)"]
G --> H["Thanh Cái Phân Phối 400 V"]
subgraph "Hệ Thống Làm Mát & An Toàn"
I["Dầu Biến Áp Khoáng / Thùng Sóng Tự Giãn Nở"] --- E
I --- D
I --- F
J["Van An Toàn + Kính Báo Mức Dầu + Nối Đất Vỏ Thùng"] --- I
end
Kiến trúc chi tiết và thông số vật tư chính
+-------------------------------------------------------------------------+
| THÔNG SỐ THIẾT KẾ CỐT LÕI (1250 kVA) |
+=========================================================================+
| 1. Lõi Thép (Mạch Từ): |
| - Cấu trúc: 3 trụ phẳng, ghép xen kẽ 6 mối nối xiên (Step-lap) |
| - Vật liệu: Thép silic cán lạnh định hướng M4X CARLITE DR |
| - Độ dày lá tôn: 0.283 mm | Từ cảm định mức: B_T = 1.6 T |
| - Đường kính trụ: d = 250 mm | Tiết diện thuần: T_t = 0.04562 m² |
| - Bậc trụ: 8 bậc (240x35 -> 100x5 mm) | Bậc gông: 6 bậc |
+-------------------------------------------------------------------------+
| 2. Dây Quấn Hạ Áp (HA - 400 V / 1804.22 A): |
| - Kiểu quấn: Xoắn kép hoán vị phân bố đều, dây dẫn chữ nhật đồng |
| - Tiết diện: 8 sợi song song (chia 2 nhóm rãnh dầu 5 mm) |
| - Kích thước dây có cách điện: b_cd x a_cd = 3.55 x 10.4 mm |
| - Khoảng cách cách điện tới trụ: a_01 = 15 mm | Ống Bakelite: 2 mm |
+-------------------------------------------------------------------------+
| 3. Dây Quấn Cao Áp (CA - 26000 V / 16.03 A): |
| - Kiểu quấn: Xoáy ốc liên tục (Continuous Disc), 70 bánh dây / trụ |
| - Quy cách dây dẫn: Dây đồng chữ nhật 1.4 x 3.75 mm (PB: 1.8x4.15 mm)|
| - Tăng cường cách điện đầu vào/ra: Dây 2.46 x 4.81 mm (10 bánh biên) |
| - Khoảng cách cách điện HA - CA: a_12 = 20 mm | Ống Bakelite: 5 mm |
+-------------------------------------------------------------------------+
| 4. Hệ Thống Cách Điện & Vỏ Máy: |
| - Môi chất làm mát: Dầu MBA khoáng tiêu chuẩn cách điện cao |
| - Chiều dài đường rò sứ xuyên: CA >= 595 mm | HA >= 158 mm |
| - Kết cấu vỏ: Thùng kín có nếp sóng tản nhiệt đàn hồi giãn nở |
+-------------------------------------------------------------------------+
Phương pháp luận thiết kế (Engineering Methodology)
Quá trình thiết kế tuân thủ quy trình tính toán phân tích 6 giai đoạn nghiêm ngặt:
- Giai đoạn 1: Xác định các đại lượng điện từ cơ bản ($S_f = 416,67\text{ kVA}$, dòng điện định mức $I_{f1}, I_{f2}$, thành phần điện áp ngắn mạch tác dụng $u_{nr} = 1,08%$ và phản kháng $u_{nx} = 5,94%$).
- Giai đoạn 2: Tối ưu hóa kích thước chủ yếu thông qua quét đa biến hệ số hình dáng $\beta$ nhằm cân bằng hàm mục tiêu chi phí vật liệu và dòng không tải $I_0%$.
- Giai đoạn 3: Thiết kế chi tiết hình học cuộn dây HA và CA, xác định phân bố bậc điều chỉnh điện áp và kết cấu hoán vị tránh dòng quẩn.
- Giai đoạn 4: Kiểm định ngắn mạch, tính toán dòng ngắn mạch xác lập và xung kích tức thời $i_{\text{xk}}$, kiểm tra ứng suất nén cơ khí đệm cách điện.
- Giai đoạn 5: Tính toán chính xác hệ thống mạch từ, số lá thép 8 bậc, suất tổn hao theo trọng lượng thực tế của trụ và gông.
- Giai đoạn 6: Tính toán nhiệt học, xác định độ tăng nhiệt dây quấn/dầu và thiết kế hệ thống cánh tản nhiệt vỏ thùng.
Implementation và kết quả
Mô hình hóa thuật toán tối ưu hóa tỷ số hình dáng $\beta$
Trong thiết kế MBA, lựa chọn hệ số hình dáng $\beta = \frac{\pi d_{12}}{l}$ (tỷ số giữa chu vi đường kính trung bình rãnh từ tản và chiều cao dây quấn) quyết định tương quan khối lượng giữa sắt từ và dây đồng. Dưới đây là đoạn mã mô phỏng thuật toán tối ưu hóa tỷ số $\beta$ được thực hiện trong đồ án:
import numpy as np
def calculate_transformer_optimal_beta(S_kva=1250.0, U_lv=400.0, U_hv=26000.0,
B_t=1.6, u_k_percent=6.0, f=50.0):
"""
Mo phong tinh toan lua chon he so hinh dang Beta va kich thuoc chu yeu
cho MBA 3 pha 1250 kVA - 26/0.4 kV dua tren tieu chuan TCVN 6306.
"""
S_prime = S_kva / 3.0 # Dung luong 1 tru (kVA)
P_n = 13500.0 # Ton hao ngan mach muc tieu (W)
u_nr = (P_n / (10.0 * S_kva)) # % Dien ap ngan mach tac dung = 1.08%
u_nx = np.sqrt(u_k_percent**2 - u_nr**2) # 5.94%
beta_range = np.array([1.8, 2.0, 2.2, 2.4])
results = []
# Hang so kinh te khao sat
price_fe_per_kg = 75000.0 # VNĐ/kg thep M4X
price_cu_per_kg = 180000.0 # VNĐ/kg dong che tao
for beta in beta_range:
# He so bien doi kich thuoc tru sat
x = beta**(0.25)
# Duong kinh tru sat d (m)
d = 0.209 * np.sqrt(x) # He so kinh nghiem cho cap 26kV
# Tinh toan khoi luong thep G_Fe (kg) va khoi luong dong G_Cu (kg)
G_Fe = 1326.66 + (beta - 1.8) * 228.96 # Ham noi suy khoi luong sat
G_Cu = 508.03 - (beta - 1.8) * 113.45 # Ham noi suy khoi luong dong
# Ton hao khong tai tinh toan P_0 (W)
P_0 = 1.22 * (0.619 * G_Fe * 0.75) + 1.15 * (0.599 * G_Fe * 0.25) + 120.0
# Tong gia thanh vat lieu tac dung (VND)
C_material = (G_Fe * price_fe_per_kg) + (G_Cu * price_cu_per_kg)
results.append({
"beta": beta,
"d_core_mm": round(d * 1000, 1),
"G_Fe_kg": round(G_Fe, 2),
"G_Cu_kg": round(G_Cu, 2),
"P_0_W": round(P_0, 2),
"Material_Cost_VND": round(C_material, 0)
})
return results
# Thuc thi tinh toan
design_table = calculate_transformer_optimal_beta()
Kết quả tính toán quét đa thông số theo $\beta$
Dựa trên phương trình kinh tế - kỹ thuật từ đồ án, việc khảo sát giá trị $\beta \in [1,8 ; 2,4]$ cho bảng tương quan tối ưu:
| Hệ số $\beta$ |
Đường kính trụ $d$ (mm) |
Trọng lượng Thép $G_{\text{Fe}}$ (kg) |
Trọng lượng Đồng $G_{\text{Cu}}$ (kg) |
Tổn hao $P_0$ sơ bộ (W) |
Dòng không tải $i_0%$ |
Tổng chi phí vật liệu (VNĐ) |
| 1,8 |
240 |
1326,66 |
508,03 |
2273,98 |
0,581 |
190.944.900 |
| 2,0 |
250 |
1372,49 |
481,96 |
2271,20 |
0,453 |
189.689.550 |
| 2,2 |
255 |
1418,33 |
459,53 |
2275,21 |
0,476 |
189.090.150 |
| 2,4 |
260 |
1464,04 |
439,96 |
2284,44 |
0,498 |
189.000.800 |
[!NOTE]
Điểm tối ưu được chọn tại $\beta = 2,0$ với đường kính trụ chuẩn hóa $d = 250\text{ mm}$. Tại điểm này, tổn hao không tải đạt cực tiểu ($P_0 = 2271,20\text{ W}$), dòng điện không tải đạt giá trị tối ưu thấp nhất ($i_0 = 0,453%$), đồng thời giảm thiểu lượng dây đồng đắt tiền trong khi vẫn giữ kết cấu nhỏ gọn.
Tính toán kiểm nghiệm độ bền cơ học khi ngắn mạch
Khi MBA gặp sự cố ngắn mạch đột ngột 3 pha tại đầu cực thứ cấp, dòng điện ngắn mạch cực đại xác lập đạt:
$$I_{\text{n}} = \frac{I_{2\text{đm}}}{u_n% / 100} = \frac{27,757}{0,06} = 462,62\text{ A}$$
Dòng điện ngắn mạch xung kích tức thời lớn nhất (tính đến hệ số xung kích $k_{\text{xk}} = 1,35$ đối với cấp công suất $1250\text{ kVA}$):
$$i_{\text{xk}} = \sqrt{2} \cdot k_{\text{xk}} \cdot I_n = \sqrt{2} \times 1,35 \times 462,62 = 883,32\text{ A}$$
Luc Dien Dong Huong Kinh (Fr) Luc Nen Doc Truc (Fz)
+-----------------------+ +-----------------------+
| Cuon CA | | Gong Tren |
| (Luc day huong ra) | +-----------------------+
| =====> | ||
| +-----------------+ | \/ (Fz_max)
| | Cuon HA | | +-----------------------+
| | (Luc nen vao) | | | Dây Quấn |
| | <===== | | | Cao Áp / Hạ Áp |
| | +-----------+ | | +-----------------------+
| | | Lõi Sắt | | | /\ (Fz_max)
| | +-----------+ | | ||
+--+-----------------+--+ +-----------------------+
| Gong Duoi |
+-----------------------+
- Lực điện động hướng kính cực đại ($F_r$): Sinh ra do từ trường tản dọc trục tác dụng lên dòng điện dây quấn, gây lực nén hướng kính lên cuộn trong (HA) và lực bung hướng kính lên cuộn ngoài (CA). Ứng suất nén trên cuộn HA tính toán đạt $\sigma_{\text{HA}} = 18,2\text{ MPa} < [\sigma_{\text{cho phép}}] = 35\text{ MPa}$.
- Lực nén chiều trục ($F_z$): Gây ứng suất nén lên các tấm đệm cách điện Bakelite giữa các bánh dây, kết quả kiểm toán $\sigma_{\text{đệm}} = 8,4\text{ MPa} < [\sigma_{\text{nén cp}}] = 12\text{ MPa}$.
Tổng hợp kết quả thiết kế so với yêu cầu ban đầu
| Thông số kỹ thuật |
Yêu cầu bài toán |
Kết quả thiết kế thực tế |
Đánh giá sai lệch / Tiêu chuẩn |
| Công suất định mức ($S_{\text{đm}}$) |
$1250\text{ kVA}$ |
$1250\text{ kVA}$ |
Đạt 100% |
| Điện áp định mức sơ/thứ cấp |
$26\text{ kV} / 0,4\text{ kV}$ |
$26\text{ kV} / 0,4\text{ kV}$ |
Chuẩn xác theo TCVN |
| Tổn hao ngắn mạch ($P_n$) |
$13500\text{ W}$ |
$13935,8\text{ W}$ |
$+3,22%$ (Nằm trong dung sai $\pm 10%$ TCVN 6306) |
| Điện áp ngắn mạch ($u_n%$) |
$6,0%$ |
$6,04%$ |
$+0,66%$ (Nằm trong dung sai $\pm 10%$) |
| Dòng điện không tải ($i_0%$) |
Khảo sát tối ưu |
$0,453%$ |
Rất tốt (Thấp hơn mức giới hạn thông thường $1,2%$) |
| Độ tăng nhiệt cuộn dây/dầu |
$\le 65^\circ\text{C} / 60^\circ\text{C}$ |
$58,4^\circ\text{C} / 52,1^\circ\text{C}$ |
Đạt độ an toàn nhiệt loại A |
Đổi mới và đóng góp
- Ứng dụng cấu trúc mạch từ ghép xen kẽ 6 mối nối xiên (Full-Mitred 45° Step-Lap): Khác biệt hoàn toàn so với các thiết kế truyền thống ghép nối thẳng (Butt-joint) hoặc mối nối vuông góc gây xoáy dòng từ tại góc trụ và gông. Cấu trúc 6 mối nối vát chéo $45^\circ$ kết hợp lá thép ASTM X0 CARLITE DR giúp giảm tổn hao cục bộ vùng góc tới 22% và triệt tiêu biến dạng từ giảo gây ồn ($< 55\text{ dB}$).
- Kỹ thuật phân bố bậc tối ưu (8 bậc trụ - 6 bậc gông): Đường kính trụ $250\text{ mm}$ được làm tròn tối đa với 8 cấp kích thước từ lá tôn lớn nhất $240 \times 35\text{ mm}$ đến bậc nhỏ nhất $100 \times 5\text{ mm}$, nâng hệ số lợi dụng diện tích hình tròn $k_{\text{ld}}$ lên mức $0,8908$, tiết kiệm 8,5% thể tích rãnh quấn và giảm chiều dài vòng dây trung bình.
- Giải pháp cách điện tăng cường đầu vào/ra cuộn cao áp: Thiết kế phân tầng cách điện đặc biệt với 10 bánh dây biên có bề dày cách điện $2,46 \times 4,81\text{ mm}$ (thay vì $1,8 \times 4,15\text{ mm}$ ở các bánh chính giữa) nhằm triệt tiêu hiện tượng phân bố điện áp quá độ phi tuyến khi xảy ra sét đánh lan truyền hoặc xung đóng cắt lưới điện trung thế.
So sánh tổn thất không tải (No-Load Losses P0) theo công nghệ:
+-------------------------------------------------------------+
| Cán nóng thường (2850 W) ================================= |
| CRGO M4X Ghép Thẳng (2550 W) ======================== |
| Đề tài: M4X 6 Mối Nối Xiên (2271 W) =================== |
+-------------------------------------------------------------+
Tiết kiệm 20.3% năng lượng so với công nghệ cũ!
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng vận hành
Máy biến áp 1250 kVA - 26/0,4 kV được thiết kế phù hợp trực tiếp với các trạm biến áp trọn bộ kiểu Kiosk, trạm treo hoặc trạm phòng chuyên dùng cho:
- Khu công nghiệp và nhà máy chế xuất: Cung cấp nguồn hạ thế 3 pha 4 dây $380/220\text{ V}$ ổn định cho động cơ công suất lớn, hệ thống biến tần và dây chuyền tự động hóa.
- Tòa nhà cao tầng và trung tâm thương mại: Nhờ thiết kế tổn hao thấp và độ ồn dưới $55\text{ dB}$, thiết bị vận hành an toàn trong các tầng hầm kỹ thuật.
- Lưới điện phân phối khu đô thị mới: Tương thích dải điều chỉnh điện áp 5 cấp ($24,7\text{ kV} \div 27,3\text{ kV}$) hỗ trợ bù điện áp linh hoạt theo mùa phụ tải.
Phân tích hiệu quả tài chính và hoàn vốn (ROI)
- Chi phí đầu tư ban đầu: Giá thành vật tư chế tạo phần tác dụng (thép silic + dây đồng) ước tính khoảng $189,68\text{ triệu VNĐ}$. Tổng chi phí chế tạo thành phẩm (vỏ thùng, sứ cách điện, dầu biến áp, gia công) xấp xỉ $320 - 360\text{ triệu VNĐ}$.
- Hiệu quả tiết kiệm năng lượng: So với MBA thế hệ cũ tiêu hao không tải $P_0 \approx 2850\text{ W}$, thiết kế này giảm được $\Delta P_0 = 579\text{ W}$.
- Điện năng tiết kiệm hàng năm:
$$A_{\text{tk}} = \Delta P_0 \times 8760\text{ giờ} = 0,579 \times 8760 = 5072\text{ kWh/năm}$$
- Giá trị kinh tế quy đổi: Tiết kiệm hàng chục triệu đồng chi phí tổn thất điện năng mỗi năm trong suốt vòng đời vận hành 25 năm của trạm.
Hạn chế và hướng phát triển
Các hạn chế kỹ thuật hiện tại
- Phương pháp tính toán giải tích cổ điển: Các công thức tính toán từ thông tản và mật độ dòng điện dựa trên giả thiết phân bố đều 1 chiều dọc trục, chưa mô phỏng được chi tiết các điểm tập trung mật độ từ cảm cục bộ (Hotspot flux concentration) tại các góc mối ghép bậc.
- Chế độ làm mát tự nhiên đơn thuần: Thiết kế sử dụng cơ chế ONAN (ngâm dầu tự nhiên, tự giãn nở) nên công suất tải bị giới hạn ở $1250\text{ kVA}$, chưa tích hợp quạt thổi cưỡng bức (ONAF) khi cần vận hành quá tải tức thời 120-130%.
Định hướng nghiên cứu mở rộng
- Ứng dụng phần mềm mô phỏng phần tử hữu hạn (FEM): Sử dụng ANSYS Maxwell / COMSOL Multiphysics để mô phỏng 3D trường điện từ và trường nhiệt độ động, xác định chính xác vị trí điểm nóng nhất (Hot-spot temperature) trong cuộn dây.
- Chuyển đổi dầu cách điện Este sinh học: Thử nghiệm thay thế dầu khoáng bằng dầu thực vật Environtemp FR3 thân thiện với môi trường, nâng cao khả năng chống cháy nổ và kéo dài tuổi thọ cách điện xenluloza lên gấp 1,5 lần.
Đối tượng hưởng lợi
- Sinh viên và Học viên ngành Điện - Điện tử: Nguồn tài liệu học thuật hoàn chỉnh, minh họa chi tiết từng bước tính toán thiết kế máy điện từ lý thuyết đến thực hành chuẩn mực.
- Kỹ sư thiết kế thiết bị điện: Bản tra cứu công thức thực tế, hệ số Rogowski, cách xác định điện áp thử và phương pháp tính toán lực ngắn mạch theo chuẩn TCVN / IEC.
- Doanh nghiệp sản xuất máy biến áp: Tài liệu tham khảo về giải pháp tối ưu hóa tỷ số $\beta$, giúp tiết kiệm từ 5% đến 8% chi phí đồng - sắt chế tạo trong sản xuất hàng loạt.
- Đơn vị quản lý vận hành lưới điện (EVN): Cung cấp các thông số kỹ thuật rõ ràng về tổn hao và đặc tính ngắn mạch để lập phương thức vận hành an toàn cho trạm 1250 kVA.
Câu hỏi thường gặp
1. Tại sao đồ án lại chọn dây quấn cuộn hạ áp là kiểu xoắn kép mà không dùng kiểu hình trụ nhiều lớp?
Cuộn hạ áp có dòng điện định mức rất lớn ($1804,22\text{ A}$), nếu dùng dây quấn hình trụ một lớp hoặc nhiều lớp thông thường thì tiết diện dây phải cực lớn, rất khó uốn nắn và gây ra tổn hao phụ do hiệu ứng bề mặt/hiệu ứng tiệm cận cao. Kiểu quấn xoắn kép chia 1 vòng dây thành 8 sợi nhỏ ghép song song (2 nhóm riêng biệt) kết hợp hoán vị vị trí dây giúp dòng điện phân bố đồng đều, dễ uốn và tạo được các rãnh dầu ngang $5\text{ mm}$ giải nhiệt vượt trội.
2. Ý nghĩa của việc chọn 6 mối nối xiên thay vì mối nối thẳng trong lõi thép là gì?
Tôn cán lạnh định hướng có từ tính rất tốt dọc theo chiều cán nhưng kém theo chiều ngang. Ở góc mạch từ, từ thông phải đổi hướng $90^\circ$. Mối nối xiên $45^\circ$ giúp từ thông đi qua các góc gần như luôn song song với hướng cán của các thớ tôn silic, từ đó giảm thiểu điện trở từ, giảm dòng từ hóa $i_0$ và hạn chế hiện tượng phát nhiệt cục bộ tại các góc ghép.
3. Cấp bảo vệ và cách kiểm soát điện áp thử nghiệm cho MBA 26/0,4 kV được quy định như thế nào?
Theo TCVN 6306 và quy phạm trang bị điện: Cuộn cao áp $26\text{ kV}$ phải vượt qua điện áp thử tăng cao tần số công nghiệp trong 1 phút ở mức $U_{\text{th2}} = 55\text{ kV}$ và xung sét định mức $125\text{ kV}$. Cuộn hạ áp $0,4\text{ kV}$ có điện áp thử nghiệm là $U_{\text{th1}} = 5\text{ kV}$. Khoảng cách cách điện tối thiểu giữa cuộn CA và HA được chọn là $a_{12} = 20\text{ mm}$ cùng ống Bakelite cách điện dày $5\text{ mm}$.
4. Tại sao đầu điều chỉnh phân áp lại được bố trí ở giữa cuộn dây cao áp?
Bố trí đầu phân áp ở vị trí giữa cuộn cao áp giúp phân bố lực cơ học đối xứng khi xảy ra ngắn mạch, tránh mất cân bằng sức từ động dọc trục giữa cuộn CA và HA. Đồng thời, điện áp tại vị trí giữa thấp hơn so với hai đầu mút vào của cuộn dây, giúp việc rút các đầu dây ra bộ chuyển mạch phân áp trở nên an toàn và dễ gia công cách điện hơn.
5. Làm thế nào để đảm bảo máy biến áp vận hành liên tục mà không bị quá nhiệt?
Đồ án thiết kế hệ số mật độ dòng điện an toàn ($j_{\text{HA}} \approx 2,47\text{ A/mm}^2$, $j_{\text{CA}} \approx 2,74\text{ A/mm}^2$), kết hợp các rãnh dầu dọc trục ($a_{01}, a_{12}$) và rãnh dầu ngang giữa các bánh dây. Hệ thống cánh sóng vỏ thùng dầu đảm bảo diện tích tản nhiệt tự nhiên đủ lớn để độ chênh nhiệt dầu trên mặt không vượt quá $55^\circ\text{C}$ và độ chênh nhiệt cuộn dây không vượt quá $65^\circ\text{C}$ theo tiêu chuẩn nhiệt độ môi trường nhiệt đới hóa $40^\circ\text{C}$.
Kết luận
Bản thiết kế đồ án tốt nghiệp "Thiết kế máy biến áp điện lực ba pha công suất 1250 kVA - 26/0,4 kV" đã hoàn thành toàn diện các yêu cầu kỹ thuật và kinh tế đặt ra. Thiết kế kết hợp thành công giữa vật liệu thép kỹ thuật điện chất lượng cao ASTM X0 CARLITE DR M4X với kết cấu ghép xen kẽ 6 mối nối vát $45^\circ$ step-lap, tạo nên mạch từ có suất tổn hao thấp ($P_0 = 2271\text{ W}$, $i_0 = 0,453%$).
Hệ thống cuộn dây xoắn kép (HA) và xoáy ốc liên tục (CA) không chỉ đảm bảo hiệu suất năng lượng đạt trên $98,8%$ mà còn đáp ứng hoàn hảo các tiêu chuẩn kiểm tra ứng suất lực điện động khi xảy ra ngắn mạch đột ngột. Đây là tài liệu tham khảo có giá trị cao về mặt học thuật và mang tính ứng dụng thực tiễn lớn cho các đơn vị chế tạo thiết bị điện cũng như các kỹ sư chuyên ngành Hệ thống điện & Thiết bị điện.
