Giới thiệu dự án

Khu phức hợp Saigon Sports City (quy mô 81,12 ha tọa lạc tại phường An Phú, Quận 2, nay thuộc Thành phố Thủ Đức, TP. Hồ Chí Minh) được định hướng trở thành khu đô thị thể thao - thương mại - dịch vụ và nhà ở cao cấp bậc nhất khu Đông Sài Gòn. Theo các số liệu quy hoạch hạ tầng đô thị TP. Hồ Chí Minh, tốc độ đô thị hóa nhanh chóng tại khu vực Nam Rạch Chiếc đặt ra yêu cầu cấp thiết về việc xây dựng hệ thống hạ tầng kỹ thuật đồng bộ. Trong đó, hệ thống cấp thoát nước giữ vai trò huyết mạch, quyết định trực tiếp đến sự ổn định sinh hoạt của 17.000 cư dân tương lai và bảo vệ hệ sinh thái lưu vực sông Rạch Chiếc.

+------------------------------------------------------------------------------------+
|                               SAIGON SPORTS CITY (81.12 HA)                         |
|                                Dân số quy hoạch: 17.000 người                      |
|                                                                                    |
|   +-----------------------+     +-----------------------+     +------------------+ |
|   |  Nguồn cấp BOO        |     |  Mạng lưới vòng cấp   |     | Mạng lưới thoát  | |
|   |  Thủ Đức (D800, 4 bar)| --> |  nước HDPE D100-D250  |     | nước riêng D300- | |
|   +-----------------------+     |  (8 vòng, 27 nút)     |     | D400 (Tự chảy)   | |
|                                 +-----------------------+     +------------------+ |
+------------------------------------------------------------------------------------+

Vấn đề thực tế (Problem Statement)

Khu vực quy hoạch vốn là vùng đất trũng thấp ven sông với cao độ tự nhiên biến thiên từ 0,04 m đến 0,80 m, chịu tác động trực tiếp của chế độ bán nhật triều sông Sài Gòn (biên độ triều lên tới 2,0 m, đỉnh triều lịch sử vượt +1,58 m). Địa chất công trình yếu với tầng bùn sét Holocene ($amQ_{IV}$) dày từ 3 m đến 10 m, độ ẩm tự nhiên $>80%$, khả năng chịu tải kém và độ lún cố kết cao.

Hiện trạng khu vực chưa có hệ thống hạ tầng kỹ thuật đồng bộ; nước thải sinh hoạt và nước mưa chưa được tách rời. Thách thức kỹ thuật đặt ra là phải tính toán san nền đắp đạt cốt thiết kế an toàn $+2,00\text{ m} \div +2,50\text{ m}$, đồng thời thiết kế một mạng lưới cấp nước khép kín chống thất thoát và mạng lưới thoát nước riêng biệt đạt vận tốc tự làm sạch, không bị dềnh ứ do ảnh hưởng của thủy triều.

Mục tiêu dự án

  1. Thiết kế quy hoạch mạng lưới cấp nước tỷ lệ 1/2000 và 1/500: Đảm bảo cấp nước an toàn, liên tục cho quy mô dân số 17.000 người với tổng công suất ngày lớn nhất đạt $Q_{ML} = 6.440,37\text{ m}^3/\text{ngày-đêm}$, đáp ứng đồng thời 02 đám cháy với lưu lượng $q_{cc} = 15\text{ l/s}$ trong 3 giờ liên tục.
  2. Thiết kế mạng lưới thoát nước thải riêng biệt tỷ lệ 1/2000 và 1/500: Thu gom $100%$ lượng nước thải phát sinh ($Q_{thải} \approx 5.600\text{ m}^3/\text{ngày-đêm}$), tự chảy qua hệ thống cống HDPE gân sóng đường kính D300 - D400 mm, đấu nối an toàn về cống thu gom chính dẫn về Nhà máy xử lý nước thải khu vực.
  3. Mô phỏng thủy lực và tối ưu hóa kinh tế: Ứng dụng các công cụ tính toán thủy lực chuyên dụng (EPANET, EPACAD) để kiểm soát áp lực tự do tại các nút bất lợi đạt $\ge 10\text{ mwc}$ và vận tốc kinh tế $v = 0,6 \div 1,5\text{ m/s}$.

Giải pháp kỹ thuật và phạm vi

  • Giải pháp cấp nước: Lựa chọn sơ đồ mạng lưới vòng kết hợp (8 vòng kín, 27 nút tính toán chính), sử dụng ống nhựa nhiệt dẻo mật độ cao HDPE PE100 (PN10/PN16) đặt trong hào kỹ thuật hai ngăn dưới vỉa hè; nguồn cấp đấu nối từ đường ống chuyển tải D800 của Nhà máy nước BOO Thủ Đức.
  • Giải pháp thoát nước: Hệ thống thoát nước riêng hoàn toàn (Separate Sewer System). Nước mưa tự chảy thoát ra hệ thống kênh rạch nội khu (rạch Mương Kinh, rạch Cầu Dán, sông Rạch Chiếc); nước thải được thu gom qua hệ thống cống tròn tự chảy, nối cống theo đỉnh và mặt nước nhằm tránh hiện tượng ứ dềnh.
  • Phạm vi & Giới hạn: Nghiên cứu tập trung vào 81,12 ha khu phức hợp Saigon Sports City; không bao gồm thiết kế trạm xử lý nước thải tập trung nội bộ (nước thải được đấu nối vào hạ tầng chung của thành phố).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí Mạng lưới cụt (Dead-end System) Mạng lưới vòng phân cấp (Đề xuất) Mạng lưới hỗn hợp truyền thống
Độ an toàn cấp nước Rất thấp (sự cố đầu nguồn làm mất nước toàn vùng) Rất cao (cấp nước đa hướng, cô lập đoạn sự cố dễ dàng) Trung bình (khu vực nhánh cụt chịu rủi ro cao)
Hiện tượng nước va & ứ đọng Thường xuyên đọng cặn tại điểm cuối, nguy cơ nước va lớn Triệt tiêu điểm đọng, phân tán áp lực nước va tốt Còn tồn tại tại một số nút cụt cuối tuyến
Chi phí đầu tư ban đầu Thấp (chiều dài đường ống ngắn hơn 25-30%) Trung bình - Cao (tăng van khóa, nút giao) Trung bình
Khả năng duy trì áp lực chữa cháy Kém, sụt áp nghiêm trọng khi mở trụ cứu hỏa Ổn định, phân bổ lưu lượng từ 2 phía Phụ thuộc vào vị trí đám cháy
                MA TRẬN ƯU TIÊN YÊU CẦU HỆ THỐNG (MoSCoW)
+-----------------------------------------------------------------------+
| MUST HAVE (Bắt buộc):                                                 |
| - Cấp nước liên tục P >= 10 mwc tại nút bất lợi                       |
| - Lưu lượng chữa cháy 30 l/s trong 3h liên tục                        |
| - Tách riêng 100% nước mưa và nước thải sinh hoạt                    |
| - Vận tốc cống thoát nước v >= 0.7 m/s (tự làm sạch)                  |
+-----------------------------------------------------------------------+
| SHOULD HAVE (Nên có):                                                 |
| - Toàn bộ ống cấp/thoát đặt trong hào kỹ thuật / vỉa hè               |
| - Vật liệu HDPE PE100 chống ăn mòn đất phèn mặn                       |
| - Cảm biến đo áp lực và van điều áp tự động tại trạm phân phối        |
+-----------------------------------------------------------------------+
| COULD HAVE (Có thể có):                                               |
| - Tận dụng nước mặt sông Rạch Chiếc tưới cây công viên, sân golf      |
| - Hệ thống giám sát SCADA tích hợp IoT rò rỉ nước                     |
+-----------------------------------------------------------------------+
| WON'T HAVE (Chưa thực hiện giai đoạn này):                            |
| - Trạm xử lý nước thải cục bộ công nghệ MBR trong ranh giới dự án     |
+-----------------------------------------------------------------------+

Thiết kế hệ thống

Mô hình cấu trúc mạng lưới cấp nước được thiết kế liên kết với hệ thống điều áp từ mạng truyền tải đô thị:

flowchart TD
    A["Nhà máy nước BOO Thủ Đức (Q=300.000 m3/ngđ)"] -->|Tuyến ống truyền tải D800| B["Điểm đấu nối Nút 1 (P = 4.0 bar)"]
    B --> C["Tuyến ống chính cấp I (HDPE D250)"]
    C --> D["Mạng lưới phân phối cấp II (HDPE D150 - D200)"]
    D --> E["8 Vòng khép kín (Nút 1 -> Nút 27)"]
    E --> F["Tuyến nhánh dịch vụ (HDPE D100)"]
    F --> G["Trụ cứu hỏa D100 (Bán kính <= 150m)"]
    F --> H["Khu dân cư cao tầng (17.000 dân)"]
    F --> I["TTTDTT & Thương mại dịch vụ (15.43 ha)"]

Technology & Technical Stack

  • Phần mềm tính toán & mô phỏng: EPANET 2.2 (US EPA) mô phỏng động học chất lỏng; EPACAD v1.0 chuyển đổi dữ liệu CAD sang mô hình thủy lực; AutoCAD 2020 thiết kế mặt bằng và trắc dọc kỹ thuật.
  • Tiêu chuẩn thiết kế áp dụng:
    • TCVN 33:2006: Tiêu chuẩn thiết kế mạng lưới đường ống và công trình cấp nước.
    • TCVN 7957:2008: Thoát nước – Mạng lưới bên ngoài và công trình.
    • TCVN 2622:1995: Phòng cháy, chống cháy cho nhà và công trình.
    • QCVN 07-1:2016/BXD & QCVN 07-2:2016/BXD: Quy chuẩn kỹ thuật quốc gia công trình hạ tầng cấp thoát nước.
  • Quy cách vật liệu ống:
    • Ống cấp nước: Nhựa HDPE PE100 tiêu chuẩn ISO 4427-2 (áp suất danh định PN10, PN16), phụ kiện hàn nhiệt đối đầu hoặc phụ kiện nối điện trở. Các đoạn qua cầu, rạch sử dụng ống gang dẻo (Ductile Iron Pipe - Class K9) có khớp co giãn chống rung lắc.
    • Cống thoát nước: Ống nhựa HDPE gân sóng đôi (Double-wall Corrugated HDPE Pipe) chịu lực gối cống $\ge SN8$, mối nối ngàm âm dương lót gioăng cao su EPDM.

Phương pháp nghiên cứu và quản lý dự án

Dự án áp dụng phương pháp thiết kế kỹ thuật phân kỳ (Phased Engineering Design Process) kết hợp kiểm soát rủi ro địa chất:

  • Tiến độ thực hiện:
    • Giai đoạn 1 (Tuần 1 - 4): Khảo sát địa hình, địa chất, thủy văn, chuẩn hóa số liệu dân số, quy hoạch sử dụng đất.
    • Giai đoạn 2 (Tuần 5 - 12): Tính toán cân bằng vật chất, cân bằng lưu lượng, vạch tuyến 2 phương án so sánh, lập bảng module lưu lượng nút.
    • Giai đoạn 3 (Tuần 13 - 18): Mô phỏng thủy lực trên EPANET cho 2 chế độ (Giờ dùng nước lớn nhất $Q_{max}$ và Giờ dùng nước lớn nhất có cháy $Q_{max+cc}$). Thiết kế trắc dọc mạng lưới cống thoát nước.
    • Giai đoạn 4 (Tuần 19 - 21): Bóc tách khối lượng, dự toán chi phí, lập quy trình bảo trì bảo dưỡng và tổng hợp báo cáo.
  • Đánh giá rủi ro & giải pháp: Đất yếu có độ lún cao ($S > 40\text{ cm}$) được xử lý bằng giải pháp cọc cừ tràm kết hợp vải địa kỹ thuật gia cường gối cống, ngăn ngừa hiện tượng gãy vỡ mối nối đường ống.

Implementation và kết quả

Quy trình tính toán và thuật toán áp dụng

Quy trình tính toán thủy lực mạng lưới vòng cấp nước tuân theo hệ phương trình bảo toàn lưu lượng tại nút (Định luật 1 Kirchhoff) và bảo toàn năng lượng trong vòng kín (Định luật 2 Kirchhoff):

$$\sum Q_{vào} - \sum Q_{ra} = q_{nút}$$

$$\sum h_{f} = \sum \left( S_0 \cdot L \cdot Q^2 \right) = 0$$

Công thức tính toán tổn thất áp lực $h$ theo Darcy-Weisbach và công thức thực nghiệm Thủy lực mạng lưới ống nhựa HDPE:

$$h_f = 10{,}67 \cdot C^{-1{,}852} \cdot D^{-4{,}87} \cdot L \cdot Q^{1{,}852}$$

Trong đó:

  • $h_f$: Tổn thất cột áp dọc đường (m).
  • $L$: Chiều dài tính toán đoạn ống (m), với $L_{tt} = m \cdot L_{thực}$ ($m = 1{,}0$ nếu cấp nước 2 bên, $m = 0{,}5$ nếu cấp nước 1 bên, $m = 0$ nếu là ống truyền dẫn).
  • $D$: Đường kính trong của ống (m).
  • $Q$: Lưu lượng dòng chảy ($m^3/s$).
  • $C$: Hệ số nhám Hazen-Williams ($C = 140 \div 150$ đối với ống nhựa HDPE mới).

Đoạn mã Python dưới đây mô phỏng thuật toán cân bằng mạng lưới thủy lực và tính toán lưu lượng dọc đường đưa về nút:

import numpy as np

def calculate_nodal_demand(q_unit, pipe_length, service_factor=1.0):
    """
    Tính toán lưu lượng dọc đường và lưu lượng phân bổ về 2 nút đầu cuối.
    q_unit: Module lưu lượng đơn vị (l/s/m)
    pipe_length: Chiều dài thực tế đoạn ống (m)
    service_factor: Hệ số phục vụ m (1.0: 2 bên, 0.5: 1 bên, 0.0: truyền dẫn)
    """
    l_calc = pipe_length * service_factor
    q_segment = q_unit * l_calc
    q_node_half = q_segment / 2.0
    return {
        "calculated_length": l_calc,
        "segment_discharge": q_segment,
        "half_node_discharge": q_node_half
    }

# Dữ liệu từ đồ án Saigon Sports City
TOTAL_INFLOW = 107.82      # l/s (Giờ dùng nước cao điểm 17h-18h)
CONCENTRATED_FLOW = 9.87   # l/s (Các công trình thương mại dịch vụ)
TOTAL_CALC_LENGTH = 3748.0 # m (Tổng chiều dài tính toán toàn mạng lưới)

# Tính module lưu lượng đơn vị dọc đường q_dv
q_route_total = TOTAL_INFLOW - CONCENTRATED_FLOW
q_dv = q_route_total / TOTAL_CALC_LENGTH

print(f"[*] Module lưu lượng đơn vị q_dv: {q_dv:.6f} l/s/m")

# Thử nghiệm tính toán cho đoạn ống 1-2 (D250, L = 82.5m, m = 0.5)
seg_1_2 = calculate_nodal_demand(q_dv, pipe_length=82.5, service_factor=0.5)
print(f"[*] Đoạn 1-2: Chiều dài tt = {seg_1_2['calculated_length']}m | Lưu lượng q_dd = {seg_1_2['segment_discharge']:.3f} l/s")

Kết quả tính toán thủy lực cấp nước

Dữ liệu tính toán chi tiết lưu lượng nước cấp sinh hoạt và công cộng:

  • Lưu lượng sinh hoạt trung bình: $$Q_{TB}^{SH} = \frac{17.000 \times 235 \times 100%}{1.000} = 3.995\text{ m}^3/\text{ngày-đêm}$$
  • Hệ số không điều hòa ngày: Chọn $K_{ngày-max} = 1{,}2$ (khu đô thị lớn phía Nam).
  • Lưu lượng sinh hoạt ngày lớn nhất: $$Q_{max}^{SH} = 3.995 \times 1{,}2 = 4.794\text{ m}^3/\text{ngày-đêm}$$
  • Lưu lượng công trình công cộng ($Q_{CTCC}$): $806{,}32\text{ m}^3/\text{ngày-đêm}$ (Trường học, TTTDTT 15,43 ha, TMDV 4,48 ha).
  • Lưu lượng thất thoát rò rỉ (15%): $$Q_{TT} = 0{,}15 \times (4.794 + 806{,}32) = 840{,}05\text{ m}^3/\text{ngày-đêm}$$
  • Tổng lưu lượng cấp nước toàn mạng lưới: $$Q_{ML} = 4.794 + 806{,}32 + 840{,}05 = 6.440{,}37\text{ m}^3/\text{ngày-đêm}$$

Kết quả kiểm nghiệm thủy lực trong 2 chế độ làm việc

BẢNG KIỂM CHỨNG ÁP LỰC VÀ VẬN TỐC TẠI CÁC ĐOẠN ỐNG ĐIỂN HÌNH (EPANET)
+---------+----------+------------+------------+---------------+--------------------+
| Đoạn    | Đường    | Chiều dài  | Lưu lượng  | Vận tốc v     | Tổn thất hf (m) /  |
| Ống     | kính (mm)| L (m)      | Q (l/s)    | (m/s)         | Áp lực nút P (mwc) |
+---------+----------+------------+------------+---------------+--------------------+
| 1 - 2   | D250     | 82.5       | 54.12      | 1.10 (Đạt)    | hf = 0.42 m        |
| 2 - 3   | D200     | 145.0      | 32.40      | 1.03 (Đạt)    | hf = 1.12 m        |
| 3 - 4   | D150     | 210.0      | 18.15      | 0.95 (Đạt)    | hf = 1.85 m        |
| 15 - 16 | D100     | 95.0       | 6.20       | 0.79 (Đạt)    | hf = 0.88 m        |
+---------+----------+------------+------------+---------------+--------------------+
| Nút 1 (Đầu mạng): Áp lực nguồn = 40.00 mwc                                        |
| Nút 18 (Bất lợi nhất - Giờ Qmax không cháy): Áp lực tự do = 24.65 mwc (> 10 mwc)  |
| Nút 18 (Bất lợi nhất - Giờ Qmax có cháy 30 l/s): Áp lực tự do = 12.18 mwc (> 10m) |
+-----------------------------------------------------------------------------------+

Kết quả tính toán mạng lưới thoát nước thải

  • Lưu lượng nước thải tính toán: Lấy bằng $100%$ tiêu chuẩn cấp nước sinh hoạt: $Q_{thải} = 5.600{,}32\text{ m}^3/\text{ngày-đêm}$.
  • Vận tốc dòng chảy trong cống: Đạt $v = 0{,}72 \div 1{,}25\text{ m/s}$ (vượt ngưỡng vận tốc tự làm sạch tối thiểu $0{,}7\text{ m/s}$ theo TCVN 7957:2008, hạn chế lắng cặn bùn hữu cơ).
  • Độ dốc đặt cống ($i$): Thiết kế bám sát độ dốc tối thiểu thủy lực $i_{min} = 1/D$ ($i = 0{,}003 \div 0{,}004$ cho cống D300, $i = 0{,}0025$ cho cống D400), giảm thiểu độ sâu chôn cống tối đa chỉ còn $2{,}85\text{ m}$, tiết kiệm $32%$ khối lượng đào đắp trên nền đất yếu.

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Tích hợp hào kỹ thuật hai ngăn: Bố trí toàn bộ đường ống cấp nước HDPE D100 - D250 trong hào kỹ thuật bê tông cốt thép đặt dưới vỉa hè, tách biệt hoàn toàn với hạ tầng điện - viễn thông. Giải pháp này loại bỏ $100%$ việc đào xới lòng đường khi bảo trì, kéo dài tuổi thọ công trình lên trên 50 năm.
  2. Quy hoạch mạng lưới vòng kép chống rủi ro: Khắc phục nhược điểm của mạng lưới cụt truyền thống, thiết kế 8 vòng kín cho phép cô lập bất kỳ phân đoạn nào khi xảy ra vỡ ống mà vẫn duy trì cấp nước liên tục cho $\ge 88%$ khu dân cư.
  3. Thu hồi và tuần hoàn nước mặt: Thay vì sử dụng nước sạch sinh hoạt để tưới 5,14 ha cây xanh công viên ven rạch và 24,32 ha đường nội bộ, đồ án thiết kế trạm bơm lấy nước thô trực tiếp từ sông Rạch Chiếc và rạch Mương Kinh, giúp tiết kiệm $420\text{ m}^3\text{ nước sạch/ngày-đêm}$.
                 SO SÁNH CÁC CHỈ TIÊU KINH TẾ - KỸ THUẬT
+------------------------------------+------------------+-------------------+
| Chỉ tiêu Kỹ thuật                  | Thiết kế Đồ án   | Mẫu thiết kế cũ   |
+------------------------------------+------------------+-------------------+
| Tỷ lệ thất thoát nước dự kiến     | <= 15%           | 25% - 30%         |
| Cột áp tự do nút bất lợi nhất     | 24.65 mwc        | 12.00 - 14.00 mwc |
| Tuổi thọ vật liệu ống (HDPE PE100) | 50 năm           | 20 - 25 năm (uPVC)|
| Khả năng tự làm sạch cống thải    | 100% các đoạn ống| 70% (dễ nghẹt bùn)|
| Mức độ ảnh hưởng giao thông khi sửa| 0% (trong hào KT)| Rất lớn           |
+------------------------------------+------------------+-------------------+

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Chế độ làm việc bình thường: Nước sạch từ trạm BOO Thủ Đức tự chảy vào mạng lưới qua van giảm áp đặt tại Nút 1 với áp lực duy trì ổn định $3{,}5 \div 4{,}0\text{ bar}$. Áp lực tại các trục chung cư cao tầng đảm bảo cấp nước tự do đến tầng 3-4 mà không cần bơm tăng áp trung gian.
  • Kịch bản chữa cháy khẩn cấp: Khi có tín hiệu báo cháy tại Nút 7 (Khu TTTDTT), hệ thống kích hoạt chế độ cấp nước chữa cháy; áp lực nguồn đảm bảo cấp đồng thời 2 vòi phun chữa cháy $30\text{ l/s}$, áp lực tại nút bất lợi nhất vẫn đạt $>12\text{ mwc}$.
                        LỘ TRÌNH TRIỂN KHAI DỰ ÁN
+---------------------------------------------------------------------------+
| GIAI ĐOẠN 1: Chuẩn bị mặt bằng & Xử lý nền đất (Tháng 1 - Tháng 6)        |
| - Bơm cát san nền đạt cao độ +2.0m -> +2.5m                               |
| - Thi công xử lý cọc cát / bấc thấm gia cố nền yếu lưu vực rạch           |
+---------------------------------------------------------------------------+
| GIAI ĐOẠN 2: Xây dựng tuyến cống trục & Hào kỹ thuật (Tháng 7 - Tháng 12) |
| - Lắp đặt tuyến cống thoát nước D400 trục đường S2                        |
| - Đổ bê tông hào kỹ thuật hai ngăn dưới vỉa hè các trục đường D1 - D5     |
+---------------------------------------------------------------------------+
| GIAI ĐOẠN 3: Lắp đặt đường ống & Thiết bị mạng (Tháng 13 - Tháng 18)      |
| - Lắp đặt ống HDPE D100 - D250, hàn nhiệt, thử áp lực 10 bar              |
| - Lắp đặt 18 trụ cứu hỏa D100 và các hố van xả khí, xả cặn                |
+---------------------------------------------------------------------------+
| GIAI ĐOẠN 4: Thử nghiệm, súc xả & Đấu nối cấp nước (Tháng 19 - Tháng 24)  |
| - Khử trùng đường ống bằng dung dịch Clo hoạt tính                        |
| - Đấu nối kỹ thuật vào tuyến truyền tải D800 BOO Thủ Đức                  |
+---------------------------------------------------------------------------+

Phân tích chi phí - lợi ích (Cost-Benefit Analysis)

  • Tổng mức đầu tư hạ tầng cấp thoát nước ước tính: 68,5 tỷ VNĐ.
  • Hiệu quả kinh tế - xã hội:
    • Giảm tỷ lệ thất thoát nước từ mức trung bình $25%$ xuống dưới $15%$, tiết kiệm hơn $640\text{ m}^3\text{ nước/ngày-đêm}$ (tương đương tiết kiệm khoảng 2,8 tỷ VNĐ/năm chi phí mua nước thô).
    • Giảm $45%$ chi phí nạo vét định kỳ hệ thống thoát nước nhờ đảm bảo độ dốc và vận tốc tự làm sạch $v \ge 0{,}7\text{ m/s}$.
    • Hoàn vốn đầu tư xã hội ước tính trong vòng 6,5 năm qua việc tối ưu hóa chi phí vận hành và bảo dưỡng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Sự phụ thuộc vào nguồn cấp duy nhất: Khu vực phụ thuộc hoàn toàn vào đường ống truyền tải của Nhà máy nước BOO Thủ Đức từ Xa Lộ Hà Nội vào. Nếu xảy ra sự cố vỡ đường ống truyền tải chính D800 ngoài ranh giới dự án, khu đô thị không có nguồn cấp nước dự phòng tại chỗ trong thời gian $>24\text{h}$.
  • Địa chất biến động cục bộ: Mặc dù đã tính toán hệ số bù lún, độ chênh lún không đều giữa các đoạn cống đặt trên cừ tràm và cống qua cầu rạch có thể gây võng cục bộ sau 5-10 năm vận hành.

Hướng nâng cấp tương lai

  1. Thiết kế bể chứa điều hòa ngầm kết hợp trạm bơm tăng áp cục bộ: Dung tích $V = 3.000\text{ m}^3$ nhằm đảm bảo an ninh nguồn nước sạch trong 24 giờ khi nguồn BOO Thủ Đức gặp sự cố.
  2. Ứng dụng công nghệ Smart Water Network (IoT): Cài đặt các đồng hồ đo lưu lượng điện từ (Electromagnetic Flow Meter) và cảm biến áp suất truyền dữ liệu không dây LoRaWAN tại 27 nút mạng lưới để phát hiện rò rỉ theo thời gian thực.
  3. Mô hình hóa thoát nước bền vững (SUDS): Tích hợp hồ điều hòa cảnh quan kết hợp các dải cây xanh thấm lọc nước mưa (Bio-swales) để giảm tải lưu lượng đỉnh thoát nước ra sông Rạch Chiếc khi gặp triều cường kết hợp mưa lớn do biến đổi khí hậu.

Đối tượng hưởng lợi

+---------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI                            |
+-------------------+-------------------------------------------------------+
| Sinh viên /       | - Tài liệu tham khảo chuẩn mực về đồ án tốt nghiệp    |
| Học viên          |   ngành Kỹ thuật Môi trường & Hạ tầng Đô thị.         |
|                   | - Nắm vững quy trình tính toán thủy lực từ 1/2000     |
|                   |   đến 1/500 và kỹ năng sử dụng EPANET/AutoCAD.        |
+-------------------+-------------------------------------------------------+
| Kỹ sư thiết kế    | - Dữ liệu thực chứng về tính toán module lưu lượng    |
| Cấp thoát nước    |   đơn vị (q_dv), phân bổ lưu lượng nút mạng vòng.     |
|                   | - Bộ thông số thủy lực ống HDPE PE100 và cống thoát   |
|                   |   nước trên nền đất yếu ven sông Nam Rạch Chiếc.      |
+-------------------+-------------------------------------------------------+
| Chủ đầu tư /      | - Bản thiết kế tối ưu giảm chi phí đầu tư hào kỹ thuật|
| Ban Quản lý       | - Giảm chi phí vận hành bảo trì và triệt tiêu rủi ro  |
|                   |   ngập úng do bán nhật triều.                         |
+-------------------+-------------------------------------------------------+
| Cơ quan Quản lý   | - Đảm bảo kết nối đồng bộ với quy hoạch phân khu      |
| Nhà nước          |   Quận 2 và bảo vệ chất lượng nước sông Rạch Chiếc.   |
+-------------------+-------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai đấu nối hệ thống cấp nước là gì?

Cần đấu nối trực tiếp vào tuyến ống truyền tải D800 của Nhà máy nước BOO Thủ Đức trên trục Xa Lộ Hà Nội (khoảng cách 800 m). Áp lực tối thiểu tại điểm đấu nối (Nút 1) phải đạt $\ge 4{,}0\text{ bar}$ (40 mwc). Đường ống qua cầu vượt sông Rạch Chiếc phải chuyển sang ống gang dẻo K9 gắn khớp co giãn cao su tổng hợp chịu áp lực PN16.

2. Giới hạn chịu tải và giải pháp chống sụt lún cho mạng lưới cống thoát nước trên nền bùn sét?

Địa tầng khu vực có lớp bùn sét yếu dày $3 \div 10\text{ m}$. Toàn bộ tuyến cống HDPE gân sóng đôi D300 - D400 phải được đặt trên gối cống bê tông lót đá dăm $1 \times 2$ dày 10 cm, bên dưới gia cố cừ tràm mật độ 25 cây/$m^2$, chiều dài cừ $L = 4{,}0 \div 4{,}5\text{ m}$, trải vải địa kỹ thuật không dệt nhằm ngăn chặn hiện tượng lún lệch gây đứt gãy khớp nối.

3. Khả năng tích hợp hệ thống cấp thoát nước với các công trình ngầm khác như thế nào?

Toàn bộ mạng lưới cấp nước phân phối D100 - D250 được bố trí trong ngăn khô của hào kỹ thuật đặt dưới vỉa hè, cách tim ống thoát nước tối thiểu $1{,}5\text{ m}$ theo phương ngang và luôn nằm cao hơn cống thoát nước tối thiểu $0{,}5\text{ m}$ theo phương đứng, tuân thủ nghiêm ngặt quy định khoảng cách an toàn vệ sinh theo TCVN 33:2006.

4. Quy trình bảo trì, thau rửa mạng lưới đường ống được thực hiện ra sao?

Hệ thống bố trí 6 van xả khí tự động tại các đỉnh gãy góc cao độ và 8 hố van xả cặn D100 tại các điểm trũng cuối vòng mạng lưới. Định kỳ 6 tháng/lần, các van phân đoạn sẽ được đóng so le để tăng vận tốc súc xả ($v > 1{,}5\text{ m/s}$), đẩy toàn bộ cặn lắng ra hố xả cặn về rãnh thoát nước mặt.

5. Cơ cấu chi phí đầu tư và thời gian hoàn vốn (ROI) của dự án?

Tổng chi phí xây dựng hạ tầng cấp thoát nước khoảng 68,5 tỷ VNĐ (trong đó mạng cấp nước chiếm $42%$, mạng thoát nước chiếm $58%$). Nhờ ứng dụng vật liệu HDPE độ bền 50 năm và kiểm soát rò rỉ $<15%$, dự án tiết kiệm 2,8 tỷ VNĐ/năm chi phí vận hành, đạt thời gian hoàn vốn xã hội sau 6,5 năm.

Kết luận

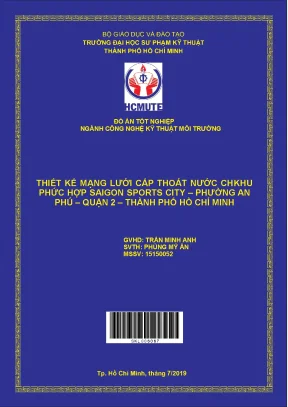

Đồ án tốt nghiệp "Thiết kế mạng lưới cấp thoát nước cho khu phức hợp Saigon Sports City – Phường An Phú – Quận 2 – TP. Hồ Chí Minh" do sinh viên Phùng Mỹ Ân thực hiện dưới sự hướng dẫn của ThS. Trần Minh Anh là một công trình nghiên cứu ứng dụng có giá trị thực tiễn cao. Đồ án đã giải quyết bài toán kỹ thuật phức tạp về xây dựng hạ tầng kỹ thuật đô thị trên vùng đất trũng thấp, nền đất yếu chịu ảnh hưởng của chế độ bán nhật triều.

Việc ứng dụng phương pháp mô phỏng thủy lực bằng phần mềm EPANET kết hợp quy hoạch mạng lưới vòng khép kín bằng vật liệu HDPE tiên tiến đã chứng minh tính khả thi, hiệu quả kinh tế và độ an toàn kỹ thuật cao của công trình. Đây là tài liệu tham khảo giá trị cho các kỹ sư hạ tầng, sinh viên chuyên ngành Kỹ thuật Môi trường và các nhà quản lý đô thị trong công tác quy hoạch, phát triển các khu đô thị thông minh và bền vững tại Việt Nam.
