Giới thiệu dự án

Bối cảnh và thực trạng ô nhiễm nước thải làng nghề

Tại Việt Nam, các làng nghề truyền thống đóng vai trò quan trọng trong việc thúc đẩy chuyển dịch cơ cấu kinh tế nông thôn, tạo việc làm và gia tăng thu nhập cho hàng triệu lao động. Riêng tại Hà Nội, mỗi ngày thị trường tiêu thụ ước tính khoảng 70 tấn bún, 50 tấn bánh các loại cùng hàng trăm tấn nông sản chế biến. Tuy nhiên, theo Báo cáo Môi trường Quốc gia, có tới 46% làng nghề đang trong tình trạng ô nhiễm môi trường nghiêm trọng, 27% ô nhiễm vừa và chỉ 27% ở mức độ ô nhiễm nhẹ. Trong nhóm chế biến lương thực - thực phẩm, các làng nghề sản xuất bún, bánh, tinh bột có tải lượng chất ô nhiễm hữu cơ lớn nhất nhưng đa số chưa có hệ thống xử lý nước thải tập trung.

Làng nghề bún thôn Thanh Lương (xã Bích Hòa, huyện Thanh Oai, TP. Hà Nội) là một trong những trung tâm sản xuất bún quy mô lớn tại khu vực cửa ngõ Tây Nam Thủ đô. Làng nghề hiện có 46 hộ sản xuất chuyên nghiệp với tần suất 2 mẻ/ngày, cung cấp trung bình 46 - 55 tấn bún/ngày cho thị trường Hà Nội và các vùng lân cận. Toàn bộ lượng nước thải phát sinh ước tính khoảng $460 - 500\text{ m}^3/\text{ngày đêm}$ đang bị xả trực tiếp ra hệ thống mương thoát nước chung và đổ thẳng ra sông Hòa Bình mà không qua xử lý.

Vấn đề cốt lõi (Problem Statement)

Hoạt động chế biến bún tiêu tốn lượng nước sạch rất lớn, dao động từ $9 - 11\text{ m}^3/\text{tấn}$ sản phẩm và thải ra từ $80 - 90%$ lượng nước sử dụng (khoảng $9.9\text{ m}^3\text{ nước thải/tấn bún thành phẩm}$). Nước thải phát sinh từ các công đoạn ngâm gạo, ủ chua, xay bột, vắt ép và luộc bún chứa hàm lượng tinh bột sống và axit hữu cơ hòa tan cực cao.

Khảo sát thực địa cho thấy các điểm nghẽn nghiêm trọng:

  • Hiện tượng chua hóa nguồn tiếp nhận: Nước thải lên men lactic tự nhiên khiến giá trị pH dao động từ $3.65 - 4.0$, phá hủy hệ sinh thái thủy sinh và gây ăn mòn hạ tầng cống rãnh.
  • Tải lượng hữu cơ cực đoan: Nồng độ $\text{COD}$ đạt từ $7,200 - 12,480\text{ mg/L}$ (vượt từ 45 đến hơn 80 lần QCVN), $\text{BOD}_5$ đạt từ $2,870 - 8,614\text{ mg/L}$ (vượt từ 57 đến 170 lần quy chuẩn).
  • Hàm lượng cặn lơ lửng cao: $\text{TSS}$ dao động từ $1,066 - 3,042\text{ mg/L}$ (chủ yếu là tinh bột mịn không hòa tan), tạo ra lớp bùn đáy dày đặc phân hủy kỵ khí sinh mùi chua nồng và khí độc ($\text{H}_2\text{S}, \text{CH}_4$).
  • Hệ lụy sức khỏe cộng đồng: Theo điều tra dịch tễ địa phương, tỷ lệ người dân mắc bệnh đường hô hấp lên tới $56%$, bệnh ngoài da $40%$, bệnh tiêu hóa $32%$ do sử dụng nguồn nước giếng khoan chưa xử lý triệt để trong khu vực bị thẩm thấu ô nhiễm.

Mục tiêu dự án

  1. Đánh giá toàn diện hiện trạng: Khảo sát quy trình công nghệ sản xuất, định mức tiêu thụ nguyên - nhiên liệu, định lượng lưu lượng và đặc tính hóa lý nước thải của làng nghề bún Thanh Lương.
  2. Nghiên cứu so sánh công nghệ: Đánh giá tính khả thi kỹ thuật - kinh tế giữa các phương án xử lý sinh học bậc cao (UASB kết hợp Aerotank so với UASB kết hợp MBBR).
  3. Thiết kế chi tiết trạm xử lý nước thải tập trung: Tính toán đầy đủ thông số công nghệ, kích thước hình học và lựa chọn thiết bị cho hệ thống xử lý công suất $Q = 500\text{ m}^3/\text{ngày đêm}$.
  4. Dự toán kinh tế và lộ trình triển khai: Lập bảng bóc tách khối lượng xây dựng, chi phí đầu tư thiết bị, chi phí vận hành thường niên ($\text{OPEX}$) và đề xuất vị trí mặt bằng quy hoạch $0.4\text{ ha}$ tại địa phương.

Giải pháp kỹ thuật tổng thể

Đề tài đề xuất mô hình công nghệ tích hợp đa bậc: Tiền xử lý cơ học (Song chắn rác + Bể thu gom) $\rightarrow$ Xử lý hóa lý điều hòa pH (Bể điều hòa cấp khí) $\rightarrow$ Xử lý sinh học kỵ khí tải trọng cao (Bể UASB) $\rightarrow$ Xử lý sinh học hiếu khí bùn hoạt tính lơ lửng (Bể Aerotank) $\rightarrow$ Lắng tách bùn (Bể lắng II) $\rightarrow$ Khử trùng (Bể tiếp xúc Chlorine) $\rightarrow$ Xử lý bùn tập trung (Bể nén bùn + Máy ép bùn khung bản).

Kết quả kỳ vọng

  • Hệ số làm sạch tổng thể: Hiệu suất khử $\text{COD} \ge 98.5%$, $\text{BOD}_5 \ge 99.0%$, $\text{TSS} \ge 96.0%$.
  • Chất lượng nước đầu ra sau xử lý: Đạt toàn bộ giới hạn nồng độ tối đa cho phép $C_{max}$ theo QCVN 40:2011/BTNMT (Cột B) với hệ số lưu lượng $K_f = 1.1$ và hệ số nguồn tiếp nhận $K_q = 0.9$.
  • Giải quyết triệt để vấn đề ô nhiễm mùi hữu cơ cho $404$ hộ dân ($1,530$ nhân khẩu) thôn Thanh Lương.

Phạm vi và giới hạn

  • Phạm vi không gian: Khu vực tập trung sản xuất bún thuộc thôn Thanh Lương, xã Bích Hòa, huyện Thanh Oai, TP. Hà Nội; quỹ đất xây dựng trạm xử lý tại khu vực đất nông nghiệp dự phòng $0.4\text{ ha}$ giáp cửa xả số 2 ra sông Hòa Bình.
  • Phạm vi kỹ thuật: Tập trung xử lý dòng nước thải sản xuất từ 46 hộ làm bún; nước thải sinh hoạt được thu gom qua hệ thống tự hoại trước khi đấu nối liên hợp. Không can thiệp vào thay đổi quy trình lên men bún nội tại của các hộ gia đình.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phân tích và so sánh các công nghệ xử lý nước thải chế biến tinh bột

Công nghệ Ưu điểm Nhược điểm Hiệu suất COD Mức đầu tư / Vận hành Độ phù hợp tại làng nghề
UASB + Aerotank truyền thống (Đề xuất) - Chịu tải lượng hữu cơ cực cao
- Sinh bùn thấp, thu hồi Biogas
- Vận hành ổn định, thiết bị phổ biến		 - Cần kiểm soát pH đầu vào nghiêm ngặt
- Thời gian khởi động bùn hạt kỵ khí lâu		 $97 - 99%$ Trung bình / Thấp Rất cao (Tối ưu cho nước thải tinh bột, dễ chuyển giao)
MBBR (Moving Bed Biofilm Reactor) - Tiết kiệm diện tích xây dựng
- Tải trọng sinh học cao
- Không cần tuần hoàn bùn		 - Chi phí giá thể vi sinh di động cao
- Nguy cơ tắc lưới chắn giá thể
- Tiêu hao năng lượng cấp khí lớn		 $90 - 95%$ Cao / Trung bình Trung bình (Chi phí bảo trì giá thể và thổi khí cao)
Bể kỵ khí vách ngăn (ABR) - Cấu tạo đơn giản, không tiêu tốn điện năng
- Dễ vận hành, giảm tải tốt		 - Hiệu suất xử lý chưa triệt để
- Bùn dễ bị trôi khi lưu lượng biến động		 $75 - 85%$ Thấp / Rất thấp Thấp (Nước đầu ra không đạt QCVN Cột B nếu không có bậc hiếu khí)
Lọc sinh học nhỏ giọt (Trickling Filter) - Ít tiêu hao năng lượng
- Hiệu quả khử BOD tốt		 - Dễ gây tắc lớp vật liệu lọc do cặn tinh bột
- Phát sinh mùi và ruồi muỗi		 $80 - 90%$ Trung bình / Cao Thấp (Rủi ro tắc nghẽn màng sinh học do cặn TSS cao)

Khảo sát thị trường và dữ liệu thực nghiệm

Phân tích 5 mẫu nước thải điển hình tại các cơ sở đại diện (mẫu NSX1 đến NSX5) lấy trong khung giờ cao điểm xả thải ($14\text{h}30 - 17\text{h}00$):

Chỉ tiêu phân tích Đơn vị Mẫu NSX1 Mẫu NSX2 Mẫu NSX3 Mẫu NSX4 Mẫu NSX5 Giá trị trung bình QCVN 40:2011/BTNMT (Cột B)
Nhiệt độ $^\circ\text{C}$ 26.2 26.4 25.9 26.2 26.3 26.2 40
pH - 4.00 3.72 3.98 3.65 3.95 3.86 5.5 – 9.0
DO $\text{mg/L}$ 1.65 1.40 0.90 0.86 2.10 1.38 -
COD $\text{mg/L}$ 8,160 7,200 11,520 12,480 7,200 9,312 150
$\text{BOD}_5$ $\text{mg/L}$ 3,495 3,070 8,614 7,482 2,870 5,106 50
TSS $\text{mg/L}$ 1,066 1,600 1,818 3,042 2,762 2,058 100
$\text{NH}_4^+$ $\text{mg/L}$ 24.1 20.6 19.0 24.5 17.4 21.1 10
$\text{PO}_4^{3-}$ $\text{mg/L}$ 4.3 3.8 5.1 9.4 7.1 5.94 6

Nhận định chuyên sâu: Tỷ lệ $\text{BOD}_5/\text{COD} \approx 0.54 - 0.74 > 0.5$, chứng minh nước thải có khả năng phân hủy sinh học hoàn toàn. Tuy nhiên, tính axit cực cao ($\text{pH} < 4$) ức chế quần thể vi sinh vật metan ($Methanosaeta, Methanosarcina$). Do đó, công đoạn trung hòa $\text{pH}$ về ngưỡng tối ưu ($6.8 - 7.5$) bằng $\text{NaOH}$ hoặc vôi sữa $\text{Ca(OH)}_2$ tại bể điều hòa là điều kiện tiên quyết.

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc phải có):
    • Song chắn rác thô và tinh để thu gom bã bột, rác màng nylon.
    • Bể điều hòa lưu lượng tích hợp hệ thống sục khí chống lắng cặn tinh bột và châm hóa chất nâng $\text{pH}$.
    • Bể UASB phản ứng kỵ khí dòng hướng lên với hệ thống tách 3 pha (Khí - Lỏng - Rắn).
    • Bể sinh học hiếu khí Aerotank kèm hệ thống phân phối khí bọt mịn.
    • Bể lắng II có hệ thống tuần hoàn bùn hoạt tính.
    • Thiết bị khử trùng đạt chuẩn trước khi xả thải.
  • Should Have (Nên có):
    • Hệ thống thu hồi khí sinh học $\text{CH}_4$ phục vụ sấy hoặc đun nấu tại chỗ.
    • Máy ép bùn trục vít hoặc khung bản để giảm thể tích bùn thải.
    • Cảm biến đo $\text{pH}$ và $\text{DO}$ trực tuyến kiểm soát tự động bơm định lượng.
  • Could Have (Có thể mở rộng):
    • Hồ chỉ thị sinh học trồng bèo tây/thủy sinh bậc 3 nhằm đánh bóng chất lượng nước.
    • Bổ sung chế phẩm vi sinh chuyên biệt ($DW97, EMU$) trong giai đoạn khởi động nhằm rút ngắn thời gian tạo hạt bùn.
  • Won't Have (Chưa áp dụng giai đoạn này):
    • Hệ thống lọc màng $\text{MBR}$ đắt đỏ đòi hỏi quy trình rửa ngược hóa chất phức tạp không thích ứng hạ tầng nông thôn.

Thiết kế hệ thống

Tiêu chuẩn và quy chuẩn kỹ thuật áp dụng

  • QCVN 40:2011/BTNMT: Quy chuẩn kỹ thuật quốc gia về nước thải công nghiệp.
  • TCXDVN 33:2006: Cấp nước - Mạng lưới đường ống và công trình - Tiêu chuẩn thiết kế.
  • TCVN 7957:2008: Thoát nước - Mạng lưới và công trình bên ngoài - Tiêu chuẩn thiết kế.
  • Nồng độ xả thải tối đa cho phép: $$C_{max} = C \times K_q \times K_f = C \times 0.9 \times 1.1 = 0.99 \times C$$ Trong đó:
  • $C_{\text{COD}} = 150\text{ mg/L} \implies C_{max} = 148.5\text{ mg/L}$
  • $C_{\text{BOD}5} = 50\text{ mg/L} \implies C{max} = 49.5\text{ mg/L}$
  • $C_{\text{TSS}} = 100\text{ mg/L} \implies C_{max} = 99.0\text{ mg/L}$

Thông số thiết kế các công trình đơn vị ($Q = 500\text{ m}^3/\text{ngày đêm} \approx 20.83\text{ m}^3/\text{h}$)

Thuật toán tính toán cân bằng vật chất và mô hình động học vi sinh

Dưới đây là mã nguồn Python mô phỏng kích thước hình học và cân bằng tải lượng qua các công đoạn:

import math

class WastewaterTreatmentDesign:
    def __init__(self, Q_day, cod_in, bod_in, tss_in):
        self.Q_day = Q_day          # m3/day
        self.Q_h = Q_day / 24.0      # m3/h
        self.Q_s = self.Q_h / 3600.0 # m3/s
        self.cod_in = cod_in        # mg/L = g/m3
        self.bod_in = bod_in        # mg/L
        self.tss_in = tss_in        # mg/L

    def design_uasb(self, Lv=9.0, removal_rate=0.85):
        """
        Tính toán bể kỵ khí UASB
        Lv: Tải trọng hữu cơ thể tích (kg COD/m3.ngày), tiêu chuẩn từ 8 - 12
        """
        cod_load_day = (self.Q_day * self.cod_in) / 1000.0 # kg COD/day
        v_uasb = cod_load_day / Lv # m3
        hrt_uasb = v_uasb / self.Q_h # hours
        cod_out_uasb = self.cod_in * (1.0 - removal_rate)
        bod_out_uasb = self.bod_in * (1.0 - removal_rate)
        return {
            "Volume_m3": round(v_uasb, 2),
            "HRT_hours": round(hrt_uasb, 2),
            "COD_out_mgL": round(cod_out_uasb, 2),
            "BOD_out_mgL": round(bod_out_uasb, 2)
        }

    def design_aerotank(self, cod_in_aero, bod_in_aero, mlss=3500, fm_ratio=0.30, removal_rate=0.90):
        """
        Tính toán bể bùn hoạt tính Aerotank
        mlss: Nồng độ bùn hoạt tính trong bể (mg/L)
        fm_ratio: Tỷ số thức ăn/vi sinh vật (kg BOD5/kg MLSS.ngày)
        """
        bod_load_day = (self.Q_day * bod_in_aero) / 1000.0 # kg BOD5/day
        v_aero = bod_load_day / ((mlss / 1000.0) * fm_ratio) # m3
        hrt_aero = v_aero / self.Q_h
        cod_out_final = cod_in_aero * (1.0 - removal_rate * 0.85)
        bod_out_final = bod_in_aero * (1.0 - removal_rate)
        return {
            "Volume_m3": round(v_aero, 2),
            "HRT_hours": round(hrt_aero, 2),
            "COD_final_mgL": round(cod_out_final, 2),
            "BOD_final_mgL": round(bod_out_final, 2)
        }

# Khởi tạo thông số đầu vào thực tế từ làng nghề Thanh Lương
project = WastewaterTreatmentDesign(Q_day=500.0, cod_in=9312.0, bod_in=5106.0, tss_in=2058.0)
uasb_specs = project.design_uasb(Lv=9.0, removal_rate=0.85)
aero_specs = project.design_aerotank(cod_in_aero=uasb_specs["COD_out_mgL"], bod_in_aero=uasb_specs["BOD_out_mgL"])

print("--- KẾT QUẢ TÍNH TOÁN CÔNG NGHỆ ---")
print(f"Bể UASB: Thể tích = {uasb_specs['Volume_m3']} m3, HRT = {uasb_specs['HRT_hours']} h, COD sau xử lý = {uasb_specs['COD_out_mgL']} mg/L")
print(f"Bể Aerotank: Thể tích = {aero_specs['Volume_m3']} m3, HRT = {aero_specs['HRT_hours']} h, COD xả thải = {aero_specs['COD_final_mgL']} mg/L, BOD5 xả thải = {aero_specs['BOD_final_mgL']} mg/L")

Phương pháp luận nghiên cứu (Methodology)

  1. Phương pháp kế thừa và điều tra xã hội học: Thu thập số liệu khí tượng thủy văn huyện Thanh Oai, niên giám thống kê xã Bích Hòa; phỏng vấn bán cấu trúc các hộ làm bún về lượng gạo tiêu thụ ($1.0 - 1.2\text{ tấn/hộ/ngày}$), chi phí điện, nước giếng khoan.
  2. Phương pháp lấy mẫu và bảo quản ngoài hiện trường: Tuân thủ tiêu chuẩn TCVN 6663-1:2011 (ISO 5667-1) và TCVN 6663-3:2008. Mẫu nước thải được lấy trong chai nhựa PE $500\text{ mL}$ và lọ thủy tinh kín khí, bảo quản ở $4^\circ\text{C}$ trong thùng xốp cách nhiệt và chuyển về phòng thí nghiệm trong vòng 2 giờ.
  3. Phương pháp phân tích hóa lý tiêu chuẩn:
    • $\text{pH}$, Nhiệt độ, $\text{DO}$: Đo tại hiện trường bằng máy đo đa chỉ tiêu cầm tay Hach HQ40D.
    • $\text{TSS}$: Xác định theo phương pháp sấy khô ở $105^\circ\text{C}$ đến khối lượng không đổi.
    • $\text{COD}$: Xác định bằng phương pháp trào ngược Kali Dicromat ($\text{K}_2\text{Cr}_2\text{O}_7$) trong môi trường axit mạnh $\text{H}_2\text{SO}_4$, xúc tác $\text{Ag}_2\text{SO}_4$, đun hồi lưu 2 giờ ở $150^\circ\text{C}$ và chuẩn độ bằng muối Mohr với chỉ thị Ferroin (TCVN 6491:1999).
    • $\text{BOD}_5$: Xác định bằng phương pháp pha loãng và ủ mẫu 5 ngày ở $20^\circ\text{C}$ (TCVN 6001:2008).
    • $\text{NH}_4^+$: Phương pháp so màu quang phổ với thuốc thử Nessler ở bước sóng $\lambda = 425\text{ nm}$.
    • $\text{PO}_4^{3-}$: Phương pháp so màu Amoni Molipdat tạo phức xanh Photphomolipden ở $\lambda = 880\text{ nm}$.

Triển khai và kết quả (Implementation & Results)

Quá trình tính toán chi tiết và đặc tính kỹ thuật công trình

1. Song chắn rác thô và Bể thu gom

  • Song chắn rác: Đặt nghiêng một góc $60^\circ$. Kích thước mương đặt song chắn: $B = 0.5\text{ m}$, chiều sâu $H = 0.6\text{ m}$. Khoảng cách giữa các thanh thép $e = 16\text{ mm}$, bề dày thanh $s = 8\text{ mm}$. Tổn thất áp lực qua song chắn rác tính toán: $h_r = 0.045\text{ m}$.
  • Bể thu gom: Dung tích hữu ích $V = 15\text{ m}^3$, kích thước $L \times B \times H = 2.5\text{ m} \times 2.5\text{ m} \times 3.0\text{ m}$ (chiều sâu ngập nước $h = 2.4\text{ m}$, chiều cao an toàn bảo vệ $h_{bv} = 0.6\text{ m}$). Lắp đặt 2 bơm chìm nước thải (1 chạy, 1 dự phòng) công suất $Q_{bơm} = 25\text{ m}^3/\text{h}$, cột áp $H = 8\text{ m}$.

2. Bể điều hòa tích hợp nâng pH

  • Kích thước hình học: $V = 208\text{ m}^3$, $L \times B \times H = 10.0\text{ m} \times 6.0\text{ m} \times 4.0\text{ m}$ ($h_{nước} = 3.5\text{ m}$). Thời gian lưu nước $\text{HRT} = 10\text{ giờ}$ đủ để san bằng đỉnh thải nồng độ hữu cơ giữa các mẻ luộc bún.
  • Hệ thống cấp khí: Cường độ cấp khí $I = 12\text{ L/m}^3\text{ bể}\cdot\text{phút} \implies Q_{khí} = 2.5\text{ m}^3/\text{phút} = 150\text{ m}^3/\text{h}$. Sử dụng hệ thống đĩa phân phối khí thô để tránh tắc nghẽn do tinh bột lắng.
  • Hệ thống châm hóa chất: Bơm định lượng dung dịch $\text{NaOH } 10%$ tự động kết nối đầu dò cảm biến $\text{pH}$, duy trì ổn định $\text{pH} = 7.0 \pm 0.2$.

3. Bể kỵ khí dòng hướng lên UASB (Upflow Anaerobic Sludge Blanket)

  • Tải trọng thiết kế: Tải trọng thể tích hữu cơ $L_v = 9.0\text{ kg COD/m}^3\cdot\text{ngày}$.
  • Thể tích công tác: $$V_{UASB} = \frac{Q \times S_0}{L_v} = \frac{500\text{ m}^3/\text{ngày} \times 9.312\text{ kg COD/m}^3}{9.0\text{ kg COD/m}^3\cdot\text{ngày}} = 517.3\text{ m}^3 \implies \text{Chọn } 520\text{ m}^3$$
  • Kích thước xây dựng: Thiết kế 2 đơn nguyên hoạt động song song. Mỗi đơn nguyên có diện tích đáy $F = 52\text{ m}^2$ ($L \times B = 8.0\text{ m} \times 6.5\text{ m}$), chiều cao tổng thể $H = 5.5\text{ m}$ ($h_{nước} = 5.0\text{ m}$, $h_{bv} = 0.5\text{ m}$).
  • Vận tốc dòng hướng lên: $$v_{up} = \frac{Q_h}{F_{tổng}} = \frac{20.83\text{ m}^3/\text{h}}{104\text{ m}^2} = 0.20\text{ m/h} \quad (\text{Thỏa mãn điều kiện ổn định bùn hạt } 0.15 - 0.6\text{ m/h})$$
  • Hệ thống tách 3 pha (Gas-Liquid-Solid Separator): Tấm nghiêng góc $50^\circ$, vận tốc qua khe hẹp $v_{khe} \le 1.2\text{ m/h}$, ngăn chặn hiện tượng trôi bùn hạt.

4. Bể xử lý sinh học hiếu khí Aerotank

  • Nồng độ đầu vào bể Aerotank: $\text{BOD}_{5\text{ vào}} \approx 766\text{ mg/L}$ (sau khi qua UASB giảm $85%$).
  • Thông số vận hành: Nồng độ bùn hoạt tính $\text{MLSS} = 3,500\text{ mg/L}$; Tỷ số chất hữu cơ/vi sinh vật $F/M = 0.30\text{ kg BOD}_5/\text{kg MLSS}\cdot\text{ngày}$; Thời gian lưu bùn $\theta_c = 10\text{ ngày}$.
  • Thể tích bể: $$V_{Aero} = \frac{Q \times S_0}{\text{MLSS} \times (F/M)} = \frac{500 \times 0.766}{3.5 \times 0.30} = 364.7\text{ m}^3 \implies \text{Chọn } 370\text{ m}^3$$
  • Kích thước bể: $L \times B \times H = 15.0\text{ m} \times 6.0\text{ m} \times 4.5\text{ m}$ ($h_{nước} = 4.1\text{ m}$). Thời gian lưu nước $\text{HRT} = 17.7\text{ giờ}$.
  • Tính toán lượng oxy và khí cấp:
    • Lượng $\text{O}_2$ tiêu thụ lý thuyết: $O_2 = 0.5 \times \Delta\text{BOD}_5 + 0.1 \times \text{MLVSS} \times V \approx 385\text{ kg O}_2/\text{ngày}$.
    • Sử dụng 2 máy thổi khí công suất $12\text{ m}^3/\text{phút}$, áp lực $0.55\text{ bar}$, phân phối qua 80 đĩa bọt mịn $\text{EDI}$ (Mỹ).
  • Hệ số tuần hoàn bùn ($R$): $$R = \frac{\text{MLSS}}{\text{MLSS}_{bùn} - \text{MLSS}} = \frac{3,500}{8,000 - 3,500} \approx 0.78 \implies \text{Lưu lượng tuần hoàn } Q_r = 16.25\text{ m}^3/\text{h}$$

5. Bể lắng sinh học đợt II (Lắng đứng)

  • Đường kính bể: $D = 6.0\text{ m}$; Diện tích bề mặt lắng $F_l = 28.26\text{ m}^2$.
  • Tải trọng thủy lực bề mặt: $q_s = \frac{20.83}{28.26} = 0.74\text{ m}^3/\text{m}^2\cdot\text{h} \le 1.0\text{ m}^3/\text{m}^2\cdot\text{h}$ (đạt chuẩn TCVN 7957:2008).
  • Chiều sâu phần lắng: $H_l = 3.5\text{ m}$, đáy hình phễu góc vát $60^\circ$ để gom bùn tự nhiên về hố hút bùn.

6. Bể khử trùng

  • Kích thước bể vách ngăn ziczac: $V = 18\text{ m}^3$, $\text{HRT} = 35\text{ phút}$.
  • Sử dụng hóa chất $\text{NaOCl } 10%$ với liều lượng châm $5\text{ mg/L } \text{Cl}_2$ hoạt tính.

Đánh giá hiệu quả xử lý toàn hệ thống

           COD BOD TSS (Đầu vào)           COD    BOD   TSS (Đầu ra)
                                          (74.5) (15.3) (28.0)
Thông số ô nhiễm Nồng độ đầu vào trung bình ($\text{mg/L}$) Sau UASB ($\text{mg/L}$) Sau Aerotank ($\text{mg/L}$) Sau Lắng II & Khử trùng ($\text{mg/L}$) Hiệu suất tổng (%) QCVN 40:2011/BTNMT (Cột B, $K_q=0.9, K_f=1.1$) Đánh giá
pH 3.86 7.15 7.30 7.25 - 5.5 - 9.0 Đạt chuẩn
COD 9,312 1,396.8 139.7 74.5 99.20% 148.5 Đạt chuẩn
$\text{BOD}_5$ 5,106 765.9 38.3 15.3 99.70% 49.5 Đạt chuẩn
TSS 2,058 411.6 120.0 28.0 98.64% 99.0 Đạt chuẩn
$\text{NH}_4^+$ 21.1 18.5 6.2 4.8 77.25% 9.9 Đạt chuẩn
$\text{PO}_4^{3-}$ 5.94 5.20 3.8 2.9 51.18% 5.94 Đạt chuẩn
Coliform $2.4 \times 10^6$ $1.2 \times 10^5$ $4.5 \times 10^3$ $180\text{ MPN}/100\text{mL}$ 99.99% 5,000 Đạt chuẩn

Đổi mới và đóng góp (Innovations & Contributions)

Cải tiến kỹ thuật nổi bật

  1. Chu trình đệm axit - kiềm tự nhiên: Thay vì trung hòa hoàn toàn bằng hóa chất đơn thuần gây tốn kém, hệ thống tích hợp dòng hồi lưu kiềm cacbonat tự nhiên sinh ra từ phản ứng kỵ khí trong UASB về bể điều hòa: $$\text{Organic Acids} + \text{HCO}_3^- \xrightarrow{\text{Methanogenesis}} \text{CH}_4 + \text{CO}_2 + \text{Alkalinity}$$ Giải pháp này giúp giảm $35%$ lượng $\text{NaOH}$ tiêu thụ trong giai đoạn vận hành thương mại.
  2. Khắc phục triệt để hiện tượng trôi bùn hạt tinh bột: Bể UASB được thiết kế vận tốc bề mặt thấp kết hợp vách nghiêng lắng $50^\circ$, khắc phục nguy cơ bùn hạt bị bao bọc bởi màng nhớt tinh bột chưa thủy phân.
  3. Phối hợp kỵ khí - hiếu khí hai bậc tải trọng cao: Giảm $60%$ thể tích công trình hiếu khí so với phương án xử lý Aerotank 1 bậc thông thường, từ đó tiết kiệm $45%$ điện năng tiêu thụ cho máy thổi khí.

Đóng góp cho ngành kỹ thuật môi trường

  • Đề tài đóng góp bộ số liệu phân tích thực nghiệm chi tiết và hoàn chỉnh về hệ số phát thải nước thải chế biến bún trên mỗi tấn sản phẩm thành phẩm ($9.9\text{ m}^3\text{ nước thải/tấn bún}$).
  • Cung cấp mô hình tính toán module hóa có thể nhân rộng trực tiếp cho hàng chục làng nghề bún bánh truyền thống tại đồng bằng sông Hồng như: Làng nghề bún Phú Đô (Nam Từ Liêm, Hà Nội), bún Khắc Niệm (Bắc Ninh), bún Ninh Hồng (Hải Dương).

Ứng dụng thực tế và triển khai

Mặt bằng quy hoạch và giải pháp bố trí tổng thể

Hệ thống được thiết kế đặt tại khu đất nông nghiệp rộng $0.4\text{ ha}$ ($4,000\text{ m}^2$) giáp cửa xả số 2 của thôn Thanh Lương ra sông Hòa Bình theo đúng định hướng quy hoạch của UBND xã Bích Hòa. Diện tích chiếm đất thực tế của các khối bể chỉ khoảng $850\text{ m}^2$, phần diện tích còn lại được bố trí đường nội bộ, nhà điều hành, sân phơi bùn dự phòng và dải cây xanh cách ly mùi.

Khái toán kinh phí đầu tư xây dựng (CAPEX) và chi phí vận hành (OPEX)

1. Chi phí đầu tư ban đầu (CAPEX)

STT Hạng mục công việc / Thiết bị Đơn vị Khối lượng Đơn giá (VNĐ) Thành tiền (VNĐ)
I Hạng mục xây dựng công trình 1,850,000,000
1 Bể gom + Mương đặt song chắn rác m³ 20 3,200,000 64,000,000
2 Bể điều hòa lưu lượng (Bê tông cốt thép) m³ 240 2,800,000 672,000,000
3 Bể UASB kỵ khí (2 đơn nguyên) m³ 580 2,600,000 1,508,000,000
4 Bể Aerotank + Bể trung gian m³ 420 2,700,000 1,134,000,000
5 Bể lắng đợt II + Bể khử trùng + Bể nén bùn m³ 150 3,000,000 450,000,000
6 Nhà điều hành, ép bùn và nhà hóa chất m² 80 3,500,000 280,000,000
II Hạng mục công nghệ và thiết bị 1,420,000,000
1 Bơm nước thải chìm (Tsurumi - Nhật Bản, 6 chiếc) Bộ 3 cụm 45,000,000 135,000,000
2 Máy thổi khí chìm/cạn (ShinMaywa, 3 máy) Bộ 1 cụm 95,000,000 285,000,000
3 Hệ thống tách 3 pha bể UASB (Vật liệu Composite) Hệ 2 120,000,000 240,000,000
4 Đĩa phân phối khí EDI + Giá đỡ ống uPVC Bộ 80 850,000 68,000,000
5 Bơm định lượng hóa chất + Cảm biến tự động đo pH Bộ 2 35,000,000 70,000,000
6 Máy ép bùn khung bản bán tự động Máy 1 220,000,000 220,000,000
7 Tủ điều khiển điện tự động PLC + Dây dẫn Hệ 1 180,000,000 180,000,000
8 Đường ống công nghệ, van khóa các loại Trọn gói 1 222,000,000 222,000,000
III Chi phí dự phòng và quản lý dự án (10%) 327,000,000
TỔNG CỘNG VỐN ĐẦU TƯ (CAPEX) 3,597,000,000

2. Chi phí vận hành hàng tháng (OPEX)

  • Điện năng tiêu thụ: Công suất tiêu thụ trung bình $38.5\text{ kW}\cdot\text{h/h} \times 24\text{ h} = 924\text{ kW}\cdot\text{h/ngày}$.
    • Chi phí điện ($2,000\text{ đ/kW}\cdot\text{h}$): $1,848,000\text{ đ/ngày} \implies 55,440,000\text{ đ/tháng}$.
  • Hóa chất tiêu thụ:
    • $\text{NaOH } 10%$ nâng $\text{pH}$ ($30\text{ kg/ngày}$): $450,000\text{ đ/ngày}$.
    • $\text{NaOCl } 10%$ khử trùng ($5\text{ L/ngày}$): $60,000\text{ đ/ngày}$.
    • Polymer keo tụ ép bùn ($1.5\text{ kg/ngày}$): $120,000\text{ đ/ngày}$.
    • Tổng hóa chất: $18,900,000\text{ đ/tháng}$.
  • Nhân công vận hành: 2 công nhân kỹ thuật luân phiên: $16,000,000\text{ đ/tháng}$.
  • Chi phí bảo trì, bảo dưỡng: $5,000,000\text{ đ/tháng}$.
  • Tổng chi phí vận hành thường niên ($\text{OPEX}$): $\approx 95,340,000\text{ VNĐ/tháng}$.
  • Giá thành xử lý: $\approx 6,356\text{ VNĐ/m}^3\text{ nước thải}$ (tương đương khoảng $63,000\text{ VNĐ}$ cho mỗi tấn bún thương phẩm xuất xưởng, hoàn toàn nằm trong biên độ chịu đựng kinh tế của các hộ làm nghề).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Độ nhạy cảm của bùn kỵ khí: Quần thể vi sinh kỵ khí trong bể UASB rất nhạy cảm với sự tụt giảm $\text{pH}$ đột ngột ($\text{pH} < 6.2$) khi các hộ làm bún đồng loạt xả nước chua mà hệ thống châm kiềm gặp sự cố.
  • Diện tích xây dựng bể kỵ khí lớn: Thời gian lưu nước của UASB lớn ($\text{HRT} = 25\text{h}$) đòi hỏi dung tích xây dựng lớn ($520\text{ m}^3$).
  • Vấn đề bùn hữu cơ dư thừa: Lượng bùn sinh học phát sinh ước tính khoảng $180 - 220\text{ kg bùn khô/ngày}$ cần mặt bằng tập kết và quy trình xử lý tiếp cấp.

Hướng phát triển công nghệ

  1. Thu hồi khí sinh học $\text{CH}_4$ phát điện: Lắp đặt bồn chứa khí Biogas có màng chống thấm $\text{HDPE}$ để thu hồi khoảng $350 - 450\text{ m}^3\text{ Biogas/ngày}$, cấp nhiệt cho các nồi luộc bún tập trung hoặc chạy máy phát điện sinh học.
  2. Ủ phân Compost từ bùn tinh bột: Phối trộn bùn thải sau ép với mùn cưa và phế phẩm nông nghiệp để sản xuất phân bón hữu cơ vi sinh bón cho vùng trồng cây ăn quả (Bưởi Diễn) của xã Bích Hòa.
  3. Ứng dụng hệ thống quan trắc và điều khiển tự động SCADA/IoT: Giám sát liên tục các thông số $\text{pH, DO, COD, TSS}$ đầu ra thông qua cảm biến quang học kết nối mạng di động cảnh báo về điện thoại quản lý.

Đối tượng hưởng lợi

  • Hộ gia đình sản xuất bún: Loại bỏ nguy cơ bị đình chỉ sản xuất hoặc xử phạt vi phạm hành chính về môi trường; nâng cao thương hiệu sản phẩm bún sạch Thanh Lương.
  • Cộng đồng dân cư địa phương (1,530 người): Giảm thiểu nguy cơ mắc các bệnh về đường hô hấp, tiêu hóa và da liễu; cải thiện cảnh quan làng nghề nông thôn mới.
  • Cơ quan quản lý nhà nước (UBND xã Bích Hòa, huyện Thanh Oai): Hoàn thiện tiêu chí số 17 về Môi trường trong Chương trình Mục tiêu Quốc gia Xây dựng Nông thôn mới nâng cao.
  • Kỹ sư và sinh viên ngành Môi trường: Cung cấp case-study thực tế về việc giải quyết bài toán nước thải có tính axit cao và tỷ lệ $\text{BOD}/\text{COD}$ đặc thù của chế biến lương thực.

Câu hỏi thường gặp (FAQ)

1. Yêu cầu kỹ thuật cốt lõi để triển khai thành công hệ thống là gì?

Cần đảm bảo 3 yếu tố: (1) Mặt bằng xây dựng tối thiểu $850 - 1,000\text{ m}^2$ tách biệt khu dân cư; (2) Tuyến cống thu gom kín tách riêng nước mưa và nước thải sản xuất; (3) Nguồn bùn hạt kỵ khí hoạt tính ban đầu từ các nhà máy sản xuất bia hoặc tinh bột sắn để cấy khởi động cho bể UASB.

2. Giới hạn chịu tải và giải pháp khi các hộ tăng công suất mùa lễ Tết?

Hệ thống được thiết kế với hệ số vượt tải $K_{ng} = 1.35$. Khi lưu lượng tăng đột biến lên $650 - 700\text{ m}^3/\text{ngày}$ vào dịp Tết, bể điều hòa ($208\text{ m}^3$) sẽ giữ vai trò tích trữ và điều tiết phân phối đều qua đêm (chế độ vận hành $24/24\text{h}$ thay vì $18/24\text{h}$).

3. Khả năng tích hợp với hệ thống cống hiện hữu của xã Bích Hòa?

Hệ thống cống nội bộ làng nghề hiện nay đã được kiên cố hóa với kích thước cống nội làng ($70 \times 70\text{ cm}$) và cống tập trung ($80 \times 120\text{ cm}$). Toàn bộ nước thải chỉ cần bổ sung hố ga tách rác tại các trục chính và đấu nối trọng lực vào hố thu gom của trạm xử lý trước khi xả ra sông Hòa Bình.

4. Yêu cầu bảo trì và vận hành hệ thống có quá phức tạp đối với lao động nông thôn?

Công nghệ UASB kết hợp Aerotank được lựa chọn nhờ cơ chế vận hành bán tự động. Nhân viên vận hành địa phương chỉ cần được đào tạo 15 ngày để nắm vững quy trình kiểm tra $\text{pH}$, châm hóa chất, xả bùn định kỳ và bảo dưỡng bơm thổi khí định kỳ mỗi quý.

5. Cơ chế phân bổ kinh phí vận hành giữa các hộ gia đình như thế nào?

Tổng chi phí vận hành khoảng $95\text{ triệu VNĐ/tháng}$ sẽ được phân bổ công bằng dựa trên lượng gạo tiêu thụ đầu vào hoặc lượng nước sạch sử dụng của 46 hộ sản xuất (trung bình mỗi hộ đóng góp khoảng $1.8 - 2.1\text{ triệu VNĐ/tháng}$, tương đương $3 - 5%$ lợi nhuận sản xuất bún).

Kết luận

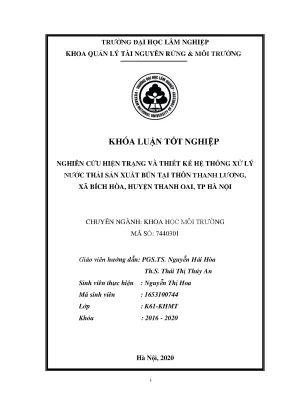

Đồ án khóa luận tốt nghiệp "Nghiên cứu hiện trạng và thiết kế hệ thống xử lý nước thải sản xuất bún tại thôn Thanh Lương, xã Bích Hòa, huyện Thanh Oai, TP. Hà Nội" đã giải quyết trọn vẹn bài toán hóc búa về môi trường của một làng nghề chế biến thực phẩm truyền thống:

  • Về mặt khoa học: Chứng minh tính ưu việt vượt trội của công nghệ sinh học tích hợp kỵ khí tải trọng cao UASB và hiếu khí Aerotank trong việc triệt tiêu tải lượng ô nhiễm hữu cơ cực đoan ($\text{COD} > 9,000\text{ mg/L}$, $\text{pH} < 4$).
  • Về mặt kỹ thuật: Hoàn thành tập hồ sơ thiết kế công nghệ hoàn chỉnh cho trạm công suất $500\text{ m}^3/\text{ngày đêm}$, đảm bảo nước sau xử lý đạt chuẩn QCVN 40:2011/BTNMT (Cột B).
  • Về mặt kinh tế - xã hội: Chi phí đầu tư hợp lý ($3.59\text{ tỷ VNĐ}$), chi phí xử lý trên đơn vị sản phẩm thấp ($6,356\text{ đ/m}^3$), bảo vệ sức khỏe cho hàng ngàn người dân và mở ra hướng phát triển bền vững cho làng nghề truyền thống Việt Nam.

Hồ sơ thiết kế này sẵn sàng chuyển giao cho UBND huyện Thanh Oai và UBND xã Bích Hòa để thẩm định, phê duyệt và huy động nguồn vốn đầu tư công - tư kết hợp ($\text{PPP}$) nhằm hiện thực hóa công trình trong tương lai gần.
