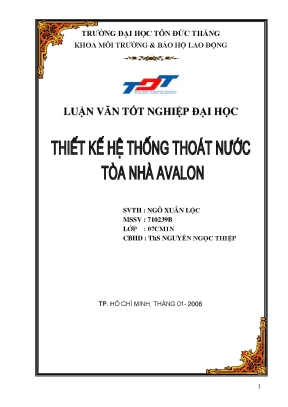

Luận Văn: Thiết Kế Hệ Thống Thoát Nước Tòa Nhà Avalon - ĐH Tôn Đức Thắng

Dự án thiết kế hệ thống thoát nước tòa nhà Avalon. Tìm hiểu quy trình, tiêu chuẩn và giải pháp kỹ thuật tối ưu cho công trình cao tầng hiện đại.

• Tác giả: Ngô Xuân Lộc
• Người hướng dẫn: ThS. Nguyễn Ngọc Thiệp
• Trường học: Trường Đại học Tôn Đức Thắng
• Chuyên ngành: Cấp thoát nước & môi trường nước
• Đề tài: Thiết Kế Hệ Thống Thoát Nước Tòa Nhà Avalon
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2008
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• CÁC CHỮ VIẾT TẮT TRONG LUẬN VĂN
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH
• 1. CHƯƠNG 1: MỞ ĐẦU
• 1.1. Mục tiêu và nội dung đề tài
• 1.1.1. Mục tiêu
• 1.1.2. Nội dung
• 2. CHƯƠNG 2: TỔNG QUAN TÒA NHÀ AVALON
• 2.1. Hiện trạng xây dựng tòa nhà
• 2.2. Nguồn gây ô nhiễm nước
• 2.3. Mạng lưới thoát nước thải sinh hoạt
• 2.3.1. Cấu tạo các thiết bị thu nước bẩn
• 2.3.2. Phương hướng thoát nước bẩn
• 2.3.3. Vạch tuyến thoát nước bẩn tòa nhà AVALON
• 2.4. Mạng lưới thoát nước bồn cầu
• 2.4.1. Cấu tạo hệ thống thoát nước bồn cầu
• 2.4.2. Phương hướng thoát nước
• 2.4.3. Vạch tuyến thoát nước bẩn tòa nhà AVALON
• 2.5. Mạng lưới thoát nước mưa của tòa nhà
• 2.5.2. Ống đứng dẫn nước mưa từ tầng mái xuống mặt đất
• 2.6. Mạng lưới ống thoát nước trong tòa nhà
• 3. CHƯƠNG 3: THIẾT KẾ MẠNG LƯỚI THOÁT NƯỚC TÒA NHÀ AVALON
• 3.1. Thiết kế mạng lưới thoát nước
• 3.1.1. Tính toán mạng lưới thoát nước thải sinh hoạt theo sơ đồ không gian
• 3.1.2. Tính toán mạng lưới thoát nước thải bồn cầu theo sơ đồ không gian
• 3.1.3. Tính toán thoát nước mưa trên mái nhà
• 3.2. Trạm xử lý nước thải
• 3.2.1. Thành phần và tính chất nước thải
• 3.2.2. Nhân sự làm việc trong toà nhà
• 3.2.3. Lưu lượng nước thải sinh hoạt
• 3.2.4. Lựa chọn sơ đồ công nghệ xử lý nước
• 3.2.5. Đề xuất phương án xử lý nước thải cho tòa nhà AVALON
• 3.3. Tính toán công trình xử lý nước thải cục bộ
• 3.3.1. Bể tự hoại
• 4. CHƯƠNG 4: KHÁI TOÁN KINH TẾ TRẠM XỬ LÝ
• 4.1. Vốn đầu tư ban đầu trạm xử lý nước thải
• 4.2. Khái toán mạng lưới thoát nước mưa (14 tầng + tầng lửng)
• 4.3. Chi phí ống thoát nước thải sinh hoạt (14 tầng + tầng lửng)
• 4.3.1. Chi phí ống nhánh thoát nước sinh hoạt
• 4.3.2. Chi phí ống đứng thoát nước sinh hoạt
• 4.4. Chi phí thoát nước thải bồn cầu (14 tầng + tầng lửng)
• 4.4.1. Chi phí ống nhánh thoát nước bồn cầu
• 4.4.2. Chi phí ống đứng thoát nước bồn cầu
• 4.5. Chi phí ống xả
• 5. CHƯƠNG 5: KẾT LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Thiết Kế Hệ Thống Thoát Nước Tòa Nhà Avalon

Trong bối cảnh phát triển đô thị nhanh chóng, việc quy hoạch tổng thể và đầu tư vào cơ sở hạ tầng, đặc biệt là hệ thống thoát nước, trở nên vô cùng quan trọng. Tòa nhà Avalon, một cao ốc văn phòng cao cấp tại trung tâm TP.HCM, đặt ra yêu cầu khắt khe về thiết kế và vận hành hệ thống thoát nước hiệu quả, đáp ứng nhu cầu sử dụng và bảo vệ môi trường. Bài viết này sẽ đi sâu vào quá trình thiết kế hệ thống thoát nước cho tòa nhà Avalon, từ việc thu thập thông tin, tính toán lưu lượng, lựa chọn vật liệu đến việc đề xuất phương án xử lý nước thải phù hợp. Các yếu tố như thành phần nước thải, số lượng người sử dụng, tiêu chuẩn xả thải đều được xem xét kỹ lưỡng để đảm bảo hệ thống hoạt động ổn định và bền vững. Theo luận văn tốt nghiệp của Ngô Xuân Lộc (2008), nhiệm vụ luận án bao gồm tìm hiểu thông tin về tòa nhà Avalon, mạng lưới thoát nước sinh hoạt, bồn cầu, thành phần, tính chất đặc trưng nước thải của tòa nhà.

1.1. Vị Trí và Đặc Điểm Xây Dựng Tòa Nhà Avalon

Tòa nhà Avalon tọa lạc tại số 53 Nguyễn Thị Minh Khai, Quận 1, TP.HCM, một vị trí đắc địa trong khu vực trung tâm thương mại và du lịch. Công trình cao 17 tầng này, do Công ty TNHH TM và DV Đô Thị Á Châu làm chủ đầu tư, có diện tích sàn khoảng 8070 m2. Địa hình khu đất tương đối bằng phẳng và thông thoáng, được xây dựng trên nền đất ổn định, đòi hỏi giải pháp móng cho nhà cao tầng và tường vây bảo vệ các công trình lân cận. Khí hậu khu vực mang đặc điểm nóng ẩm mưa nhiều, với mùa mưa kéo dài từ tháng 5 đến tháng 11 và mùa khô từ tháng 12 đến tháng 4. Hạ tầng kỹ thuật khu vực khá tốt, với hệ thống thoát nước thải, cấp nước sạch, điện và điện thoại đầy đủ, đảm bảo khả năng cung cấp cho công trình. Hệ thống thông tin liên lạc, cấp nước chữa cháy, chữa cháy tự động (sprinkler), phòng cháy chữa cháy và thoát hiểm, bảo vệ tòa nhà đều được thiết kế theo tiêu chuẩn cao để đảm bảo an toàn và tiện nghi cho người sử dụng.

1.2. Tầm Quan Trọng của Hệ Thống Thoát Nước Hiệu Quả

Hệ thống thoát nước hiệu quả đóng vai trò then chốt trong việc đảm bảo vệ sinh môi trường, ngăn ngừa ô nhiễm và bảo vệ sức khỏe cộng đồng. Tại các tòa nhà cao tầng như Avalon, hệ thống thoát nước phải đáp ứng được nhu cầu sử dụng lớn, xử lý hiệu quả các loại nước thải khác nhau (sinh hoạt, bồn cầu, mưa) và tuân thủ nghiêm ngặt các quy định về xả thải. Một hệ thống được thiết kế và vận hành tốt sẽ giúp giảm thiểu nguy cơ tắc nghẽn, rò rỉ, mùi hôi và các vấn đề liên quan đến vệ sinh, đồng thời góp phần bảo vệ nguồn nước và môi trường xung quanh. Việc đầu tư vào hệ thống thoát nước hiện đại và bền vững là một phần quan trọng trong việc xây dựng các công trình xanh, thân thiện với môi trường.

II. Thách Thức Thiết Kế Hệ Thống Thoát Nước Avalon

Việc thiết kế hệ thống thoát nước cho tòa nhà Avalon không chỉ đòi hỏi kiến thức chuyên môn sâu rộng mà còn phải đối mặt với nhiều thách thức cụ thể. Từ việc xác định chính xác lưu lượng và thành phần nước thải, lựa chọn sơ đồ thoát nước phù hợp, đến việc đảm bảo hệ thống hoạt động ổn định trong điều kiện không gian hạn chế và tuân thủ các quy định nghiêm ngặt về môi trường, mỗi giai đoạn đều đòi hỏi sự cẩn trọng và sáng tạo. Bên cạnh đó, việc tích hợp hệ thống thoát nước vào tổng thể kiến trúc của tòa nhà, đảm bảo tính thẩm mỹ và tiện lợi trong quá trình vận hành cũng là một yếu tố quan trọng cần được xem xét.

2.1. Xác Định Lưu Lượng và Thành Phần Nước Thải

Xác định chính xác lưu lượng và thành phần nước thải là bước đầu tiên và quan trọng nhất trong quá trình thiết kế hệ thống thoát nước. Lưu lượng nước thải phụ thuộc vào nhiều yếu tố như số lượng người sử dụng, mục đích sử dụng (sinh hoạt, vệ sinh, sản xuất), thời gian sử dụng và các thiết bị vệ sinh được lắp đặt. Thành phần nước thải bao gồm các chất ô nhiễm hữu cơ, vô cơ, vi sinh vật và các chất rắn lơ lửng. Việc thu thập dữ liệu và phân tích thành phần nước thải giúp lựa chọn công nghệ xử lý phù hợp và đảm bảo nước thải sau xử lý đạt tiêu chuẩn xả thải. Theo bảng 2-1 trong tài liệu gốc, thành phần nước thải cao ốc khách sạn có các chỉ tiêu như pH (7,0-7,1), SS (63-83 mg/l), COD (128-215 mg O2/l), BOD5 (68-104 mg O2/l)...

2.2. Lựa Chọn Sơ Đồ Thoát Nước Phù Hợp

Sơ đồ thoát nước là bản vẽ chi tiết về cách bố trí các đường ống, thiết bị và công trình xử lý nước thải trong tòa nhà. Có nhiều loại sơ đồ thoát nước khác nhau, mỗi loại có ưu nhược điểm riêng. Việc lựa chọn sơ đồ phù hợp phụ thuộc vào nhiều yếu tố như quy mô tòa nhà, kiến trúc, đặc điểm sử dụng và yêu cầu về xử lý nước thải. Cần xem xét kỹ lưỡng các yếu tố này để đảm bảo hệ thống hoạt động hiệu quả, tiết kiệm chi phí và dễ dàng bảo trì. Việc chọn sơ đồ thoát nước trong nhà cần xem xét hệ thống thoát nước bên ngoài là hệ thống thoát nước chung hay riêng, nước thải có cần xử lý cục bộ hay không. Nước mưa cần được dẫn bằng một hệ thống ống riêng, tránh lẫn với nước thải.

2.3. Đảm Bảo Tuân Thủ Quy Định và Tiêu Chuẩn Xả Thải

Các quy định và tiêu chuẩn về xả thải nước thải ngày càng trở nên nghiêm ngặt, đòi hỏi các công trình phải tuân thủ để bảo vệ môi trường. Việc thiết kế hệ thống thoát nước phải đảm bảo nước thải sau xử lý đạt các tiêu chuẩn quy định (TCVN 6772-2000) trước khi xả ra môi trường. Cần lựa chọn công nghệ xử lý phù hợp, kiểm soát chất lượng nước thải thường xuyên và thực hiện các biện pháp bảo trì, bảo dưỡng hệ thống để đảm bảo tuân thủ quy định. Hệ thống cần được kiểm tra định kỳ để đảm bảo không có rò rỉ hoặc tắc nghẽn, gây ô nhiễm môi trường.

III. Phương Pháp Thiết Kế Mạng Lưới Thoát Nước Tòa Nhà Avalon

Để thiết kế một mạng lưới thoát nước hiệu quả cho tòa nhà Avalon, cần áp dụng một phương pháp tiếp cận có hệ thống, bao gồm các bước: tính toán mạng lưới thoát nước thải sinh hoạt, tính toán mạng lưới thoát nước thải bồn cầu, và tính toán thoát nước mưa trên mái nhà. Mỗi bước đều đòi hỏi kiến thức chuyên môn và sự cẩn trọng trong việc lựa chọn vật liệu, kích thước ống dẫn, và bố trí các thiết bị vệ sinh.

3.1. Tính Toán Mạng Lưới Thoát Nước Thải Sinh Hoạt

Tính toán mạng lưới thoát nước thải sinh hoạt dựa trên số lượng người sử dụng, loại thiết bị vệ sinh và tần suất sử dụng. Sử dụng công thức Q = A * N * q, trong đó Q là tổng lưu lượng nước thải, A là hệ số sử dụng đồng thời, N là số lượng người sử dụng, và q là lưu lượng thải trung bình trên mỗi người. Xác định kích thước ống dựa trên lưu lượng tính toán và độ dốc tối thiểu. Vận tốc dòng chảy nên nằm trong khoảng 0.7-3 m/s để tránh lắng cặn. Ví dụ, việc tính toán ống nhánh tại khu I cần xem xét lưu lượng từ chậu rửa mặt và phễu thu, áp dụng công thức Qtt = qc + qdc max để xác định lưu lượng tổng. Việc chọn đường kính ống (D) và độ dốc (i) phải đảm bảo h/D < 0.5 và v > 0.7 m/s.

3.2. Tính Toán Mạng Lưới Thoát Nước Thải Bồn Cầu

Tính toán mạng lưới thoát nước thải bồn cầu tương tự như nước thải sinh hoạt, nhưng cần chú ý đến đặc điểm của nước thải bồn cầu (chứa nhiều chất rắn). Sử dụng bể tự hoại để xử lý sơ bộ nước thải bồn cầu trước khi đưa vào hệ thống xử lý chung. Kích thước ống thoát nước thải bồn cầu thường lớn hơn so với nước thải sinh hoạt. Tính toán lưu lượng dựa trên số lượng bồn cầu và tần suất sử dụng. Ví dụ, tính toán lưu lượng ống nhánh thoát nước bồn cầu khu I cần xem xét các đoạn gồm 1 hoặc 2 bồn cầu, áp dụng công thức Qtt = qc + qdc max. Góc nối giữa các ống nhánh và ống đứng nên là 45 độ để đảm bảo thoát nước tốt.

3.3. Tính Toán Thoát Nước Mưa Trên Mái Nhà

Tính toán thoát nước mưa trên mái nhà dựa trên diện tích mái nhà và lượng mưa trung bình. Sử dụng công thức Q = C * i * A, trong đó Q là lưu lượng nước mưa, C là hệ số dòng chảy, i là cường độ mưa, và A là diện tích mái nhà. Bố trí các ống thoát nước mưa đều trên mái nhà để đảm bảo thoát nước hiệu quả. Kích thước ống thoát nước mưa phụ thuộc vào lưu lượng tính toán. Theo công thức vp = 20 × d 2 Fgh max, diện tích phục vụ giới hạn lớn nhất của một ống đứng có thể được xác định, từ đó tính được số lượng ống đứng cần thiết. Nước mưa sẽ được chảy đến ống đứng và thoát ra hệ thống thoát nước đường phố.

IV. Giải Pháp Xử Lý Nước Thải Tòa Nhà Avalon Đề Xuất Cụ Thể

Sau khi thu gom, nước thải từ tòa nhà Avalon cần được xử lý để đáp ứng các tiêu chuẩn về môi trường trước khi xả thải ra hệ thống công cộng. Để thực hiện điều này, cần lựa chọn một hệ thống xử lý nước thải phù hợp với thành phần và lưu lượng nước thải, cũng như các yêu cầu về diện tích và chi phí. Một đề xuất cụ thể bao gồm sử dụng bể tự hoại, bể điều hòa, bể aerotank, bể lắng và khử trùng clo.

4.1. Sơ Đồ Công Nghệ Xử Lý Nước Thải Chi Tiết

Sơ đồ công nghệ xử lý nước thải bao gồm: Bể tự hoại -> Bể điều hòa -> Bể Aerotank -> Bể lắng -> Bể khử trùng Clo. Nước thải từ bồn cầu được đưa vào bể tự hoại để loại bỏ các chất rắn và giảm BOD. Nước thải từ bể tự hoại và nước thải sinh hoạt được đưa vào bể điều hòa để ổn định lưu lượng và thành phần. Sau đó, nước thải được bơm vào bể Aerotank để xử lý sinh học bằng vi sinh vật hiếu khí. Nước thải từ bể Aerotank được đưa vào bể lắng để loại bỏ các chất rắn lơ lửng. Cuối cùng, nước thải được khử trùng bằng clo trước khi xả thải ra môi trường. Bùn từ bể lắng được tuần hoàn về bể Aerotank để duy trì sinh khối.

4.2. Tính Toán và Thiết Kế Các Công Trình Xử Lý

Tính toán và thiết kế các công trình xử lý nước thải dựa trên lưu lượng và thành phần nước thải. Bể tự hoại được thiết kế với dung tích đủ lớn để xử lý nước thải bồn cầu. Bể điều hòa được thiết kế để ổn định lưu lượng và thành phần nước thải. Bể Aerotank được thiết kế với kích thước và thông số hoạt động phù hợp để xử lý BOD. Bể lắng được thiết kế để loại bỏ các chất rắn lơ lửng. Bể khử trùng được thiết kế để loại bỏ vi sinh vật gây bệnh. Các công trình cần được bố trí sao cho nước thải có thể tự chảy từ công trình này đến công trình tiếp theo để giảm chi phí bơm chuyển tiếp.

4.3. Đảm Bảo Tiêu Chuẩn Xả Thải và Vận Hành Hệ Thống

Hệ thống xử lý nước thải phải đảm bảo nước thải sau xử lý đạt tiêu chuẩn xả thải theo quy định (TCVN 6772-2000). Cần kiểm soát chất lượng nước thải thường xuyên và thực hiện các biện pháp bảo trì, bảo dưỡng hệ thống để đảm bảo tuân thủ quy định. Cần có kế hoạch vận hành hệ thống hiệu quả để giảm thiểu chi phí và tối đa hóa hiệu quả xử lý. Bùn từ bể lắng cần được xử lý định kỳ để tránh gây ô nhiễm.

V. Khái Toán Kinh Tế và Chi Phí Vận Hành Hệ Thống Avalon

Việc xây dựng và vận hành hệ thống thoát nước và xử lý nước thải đòi hỏi một khoản đầu tư đáng kể. Do đó, việc khái toán kinh tế và chi phí vận hành là rất quan trọng để đảm bảo tính khả thi của dự án. Các chi phí cần được xem xét bao gồm chi phí xây dựng, chi phí thiết bị, chi phí nhân công, chi phí điện năng, chi phí hóa chất và chi phí bảo trì.

5.1. Ước Tính Vốn Đầu Tư Ban Đầu Cho Trạm Xử Lý

Vốn đầu tư ban đầu bao gồm chi phí xây dựng các công trình xử lý, chi phí mua sắm thiết bị (bơm, máy thổi khí, thiết bị khử trùng), và chi phí lắp đặt. Chi phí xây dựng phụ thuộc vào quy mô và vật liệu xây dựng. Chi phí thiết bị phụ thuộc vào công suất và công nghệ của thiết bị. Cần có bảng dự toán chi tiết để ước tính chính xác vốn đầu tư ban đầu. Bảng 4-1 trong tài liệu gốc cung cấp đơn giá xây dựng trạm xử lý cục bộ.

5.2. Dự Toán Chi Phí Mạng Lưới Thoát Nước Mưa và Nước Thải

Chi phí mạng lưới thoát nước bao gồm chi phí mua ống dẫn, phụ kiện, và chi phí lắp đặt. Chi phí ống dẫn phụ thuộc vào vật liệu (PVC, HDPE) và đường kính ống. Chi phí lắp đặt phụ thuộc vào địa hình và phương pháp thi công. Cần có bản vẽ chi tiết để dự toán chi phí mạng lưới thoát nước. Các bảng 4-3, 4-4, 4-5, 4-6, 4-7, 4-8, 4-9 trong tài liệu gốc cung cấp chi phí ống đứng thoát nước mưa, chi phí ống nhánh, và chi phí ống đứng thoát nước thải sinh hoạt và bồn cầu.

5.3. Đánh Giá Chi Phí Vận Hành và Bảo Trì Hệ Thống

Chi phí vận hành bao gồm chi phí điện năng (cho bơm, máy thổi khí), chi phí hóa chất (cho khử trùng), và chi phí nhân công (cho vận hành và bảo trì). Chi phí bảo trì bao gồm chi phí sửa chữa thiết bị và chi phí thay thế phụ tùng. Cần có kế hoạch vận hành và bảo trì hệ thống để giảm thiểu chi phí và đảm bảo hệ thống hoạt động ổn định. Đánh giá chi phí vận hành và bảo trì hệ thống là một phần quan trọng của việc đảm bảo tính bền vững của dự án.

VI. Kết Luận và Tương Lai Hệ Thống Thoát Nước Tòa Nhà Avalon

Thiết kế hệ thống thoát nước cho tòa nhà Avalon là một quá trình phức tạp, đòi hỏi sự kết hợp giữa kiến thức chuyên môn, kinh nghiệm thực tiễn, và sự sáng tạo. Việc áp dụng các phương pháp tiếp cận có hệ thống, lựa chọn công nghệ phù hợp, và tuân thủ các quy định về môi trường sẽ giúp đảm bảo hệ thống hoạt động hiệu quả, bền vững và góp phần bảo vệ môi trường.

6.1. Tóm Tắt Các Giải Pháp và Kết Quả Đạt Được

Các giải pháp thiết kế hệ thống thoát nước cho tòa nhà Avalon bao gồm: tính toán mạng lưới thoát nước thải sinh hoạt, tính toán mạng lưới thoát nước thải bồn cầu, tính toán thoát nước mưa trên mái nhà, và đề xuất sơ đồ công nghệ xử lý nước thải. Kết quả đạt được là một hệ thống thoát nước và xử lý nước thải đáp ứng các tiêu chuẩn về môi trường, đảm bảo hoạt động ổn định và bền vững của tòa nhà.

6.2. Triển Vọng và Hướng Phát Triển Hệ Thống

Trong tương lai, hệ thống thoát nước và xử lý nước thải của tòa nhà Avalon có thể được nâng cấp và cải tiến để đáp ứng các yêu cầu ngày càng cao về môi trường. Các công nghệ mới như xử lý nước thải bằng màng lọc, tái sử dụng nước thải, và thu hồi năng lượng từ nước thải có thể được áp dụng để tăng hiệu quả và giảm chi phí. Cần có kế hoạch nghiên cứu và phát triển để đảm bảo hệ thống luôn được cập nhật và cải tiến.

6.3. Đề Xuất Các Nghiên Cứu và Cải Tiến Tiếp Theo

Các nghiên cứu và cải tiến tiếp theo có thể tập trung vào việc tối ưu hóa hiệu quả xử lý nước thải, giảm chi phí vận hành, và tăng tính bền vững của hệ thống. Cần có các nghiên cứu về thành phần và đặc tính nước thải để lựa chọn công nghệ xử lý phù hợp. Cần có các nghiên cứu về hiệu quả sử dụng năng lượng của hệ thống để giảm chi phí điện năng. Cần có các nghiên cứu về tái sử dụng nước thải để giảm áp lực lên nguồn nước.

Nội dung chính

Tổng quan nghiên cứu

Quá trình đô thị hóa nhanh chóng tại các đô thị lớn đã tạo ra áp lực nặng nề lên hạ tầng kỹ thuật môi trường, đặc biệt là hệ thống thoát nước và xử lý nước thải cục bộ tại các công trình cao tầng. Theo thống kê của ngành xây dựng, toàn thành phố đã cấp 25.981 giấy phép xây dựng và sửa chữa lớn, tăng 41,3% về số lượng giấy phép và tăng 41,5% về diện tích sàn xây dựng. Sự gia tăng mật độ các tòa nhà văn phòng cho thuê đòi hỏi giải pháp kỹ thuật đồng bộ nhằm kiểm soát ô nhiễm nguồn nước ngay tại nguồn phát sinh.

Vấn đề nghiên cứu trọng tâm của đề tài là giải quyết bài toán thu gom, tiêu thoát và xử lý nước thải sinh hoạt cho tổ hợp văn phòng cao tầng trong điều kiện hạn chế về diện tích mặt bằng tầng hầm. Nghiên cứu hướng đến mục tiêu cụ thể: thiết kế mạng lưới thoát nước phân lưu trong nhà, tính toán thủy lực đường ống và đề xuất công nghệ xử lý nước thải cục bộ đạt tiêu chuẩn xả thải môi trường. Phạm vi nghiên cứu được thực hiện tại tòa nhà văn phòng cao cấp Avalon, tọa lạc tại số 53 Nguyễn Thị Minh Khai, Phường Bến Nghé, Quận 1, Thành phố Hồ Chí Minh. Công trình có quy mô 17 tầng (gồm 14 tầng làm việc, 1 tầng lửng và 2 tầng hầm) với tổng diện tích sàn xây dựng 8.070 m2, phục vụ thường xuyên cho khoảng 1.350 người.

Nghiên cứu có ý nghĩa thực tiễn sâu sắc khi thiết kế thành công hệ thống thu gom và xử lý trọn vẹn lưu lượng nước thải 88 m3/ngày đêm. Dự án giúp cắt giảm trên 88,5% hàm lượng chất ô nhiễm hữu cơ và 83,3% chất rắn lơ lửng, đảm bảo chất lượng nước đầu ra đạt tiêu chuẩn TCVN 6772:2000 mức II trước khi đấu nối vào mạng lưới thoát nước chung của đô thị.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng kết hợp giữa cơ học chất lỏng ứng dụng và kỹ thuật xử lý sinh học nước thải. Khung lý thuyết chính bao gồm:

• Thuyết thủy lực dòng chảy tự chảy không đầy trong ống: Áp dụng phương trình Manning và công thức Darcy-Weisbach để xác định vận tốc dòng chảy, độ dốc thủy lực tối ưu từ 0,02 đến 0,035 và độ đầy giới hạn h/D dưới 0,5 nhằm đảm bảo khả năng tự cọ rửa của đường ống.
• Mô hình động học bùn hoạt tính hiếu khí Aerotank: Dựa trên nguyên lý chuyển hóa sinh hóa của vi sinh vật lơ lửng để phân hủy các hợp chất hữu cơ hòa tan dạng cacbon, kiểm soát tỷ số thức ăn trên vi sinh vật F/M và nồng độ chất rắn lơ lửng trong bùn lỏng MLSS.
• Nguyên lý lắng trọng lực và khử trùng hóa học: Ứng dụng định luật Stokes cho bể lắng đợt hai và động học khử trùng vi sinh vật bằng Chlorine với thời gian tiếp xúc phản ứng từ 20 đến 60 phút.

Các khái niệm chuyên ngành then chốt được lượng hóa gồm: Đương lượng thoát nước thiết bị vệ sinh, Lưu lượng đỉnh giờ với hệ số không điều hòa Kh = 2,5, Nhu cầu oxy sinh hóa BOD5 và Nhu cầu oxy hóa học COD.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu hiện trạng công trình thu thập từ hồ sơ thiết kế kiến trúc tòa nhà Avalon diện tích sàn 8.070 m2; dữ liệu tính chất nước thải sinh hoạt cao ốc văn phòng tiếp nhận từ kết quả khảo sát của Trung tâm Công nghệ Môi trường CENTEMA; dữ liệu khí tượng mưa trạm Tân Sơn Hòa với vũ lượng 5 phút cực đại h5max = 349 mm.
• Cỡ mẫu và phương pháp chọn mẫu: Cỡ mẫu tính toán bao phủ toàn diện 100% các thiết bị vệ sinh trên 15 tầng chức năng với tổng số 1.350 người sử dụng (mật độ định mức 90 người/tầng). Dữ liệu lưu lượng được chọn mẫu hỗn hợp theo 24 khung giờ trong ngày đêm để xác định chính xác lưu lượng đỉnh giờ 8,8 m3/h.
• Phương pháp phân tích và lý do lựa chọn: Sử dụng phương pháp tính toán thủy lực theo sơ đồ không gian kết hợp bảng tra đương lượng thoát nước tiêu chuẩn. Phương pháp này được lựa chọn vì phản ánh chính xác tương tác áp lực trong hệ thống ống đứng cao tầng, giúp ngăn chặn hiện tượng áp suất âm gây phá vỡ màng chắn thủy lực ngăn mùi tại bẫy nước xi phông.
• Thời gian nghiên cứu: Đề tài được triển khai thực hiện và hoàn thiện từ tháng 10 năm 2007 đến tháng 01 năm 2008.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Phân tách dòng thải tối ưu: Thiết lập mạng lưới phân lưu triệt để 3 hệ thống riêng biệt gồm nước thải sinh hoạt xám, nước thải bồn cầu đen và nước mưa mái. Đường ống đứng sử dụng vật liệu uPVC đường kính D110 và D160 bố trí tại 4 cụm hộp gain kỹ thuật, đảm bảo vận tốc dòng nước đạt 0,81 m/s, vượt ngưỡng tự làm sạch tối thiểu 0,70 m/s để ngăn ngừa đóng cặn.
• Hiệu quả xử lý sơ bộ vượt trội: Bể tự hoại 3 ngăn có tổng dung tích 160 m3 (ngăn chứa 80 m3, hai ngăn lắng mỗi ngăn 40 m3) giúp phân hủy kỵ khí hiệu quả, giảm 45% hàm lượng chất rắn lơ lửng TSS (từ 300 mg/L xuống 165 mg/L) và giảm 30% hàm lượng BOD5 (từ 300 mg/L xuống 210 mg/L).
• Hiệu suất xử lý sinh học đạt chuẩn cao: Trạm xử lý nước thải công suất 88 m3/ngày đêm ứng dụng chuỗi công nghệ Bể tự hoại – Bể điều hòa – Bể Aerotank – Bể lắng đứng – Bể tiếp xúc khử trùng. Hiệu suất khử BOD5 toàn hệ thống đạt 88,5% (nồng độ sau xử lý đạt dưới 30 mg/L), hiệu suất loại bỏ TSS đạt 83,3% (nồng độ sau xử lý đạt dưới 50 mg/L), và hàm lượng Coliform giảm 99,0% từ 100.000 MPN/100ml xuống dưới 1.000 MPN/100ml.
• Năng lực tiêu thoát nước mưa an toàn: Mái tòa nhà diện tích 476,32 m2 được thu gom bằng hệ thống 4 ống đứng D100, đạt diện tích phục vụ thực tế 119,1 m2/ống, đảm bảo thoát nước triệt để ngay cả khi xuất hiện lượng mưa cực đoan 349 mm.

Thảo luận kết quả

Hiệu quả xử lý vượt bậc của trạm xử lý nước thải tòa nhà Avalon bắt nguồn từ việc kết hợp nhịp nhàng giữa phân hủy kỵ khí tại bể tự hoại và quá trình oxy hóa hiếu khí bùn hoạt tính trong bể Aerotank. Việc duy trì hệ thống bơm bùn tuần hoàn từ bể lắng đợt hai về bể Aerotank giúp nồng độ sinh khối vi sinh luôn ổn định, loại bỏ triệt để chất hữu cơ hòa tan ngay cả khi tải lượng nước thải dao động theo hệ số Kh = 2,5.

So với các công trình xử lý chỉ dựa vào bể tự hoại truyền thống trong khu vực Quận 1, mô hình này nâng cao hiệu suất xử lý chất hữu cơ thêm khoảng 35% đến 40%, tương đương với các trạm xử lý hiện đại tại các cao ốc văn phòng cao cấp như Đất Phương Nam hay tòa nhà số 9 Đinh Tiên Hoàng.

Các diễn biến suy giảm nồng độ chất ô nhiễm qua từng công trình đơn vị được mô tả rõ nét qua bảng cân bằng vật chất và biểu đồ so sánh tải lượng dòng vào - dòng ra. Dữ liệu này chứng minh rõ ràng mức độ chuyển hóa cơ chất từ dạng ô nhiễm phức tạp sang các hợp chất khoáng hóa an toàn trước khi xả ra cống chung đô thị.

Đề xuất và khuyến nghị

• Chuẩn hóa quy trình bảo trì van thông hơi và ống đứng: Thực hiện kiểm tra định kỳ 3 tháng/lần đối với hệ thống ống thông hơi đường kính D32 đến D50 vươn cao hơn mái 150 mm, đảm bảo duy trì độ chênh áp trong đường ống không vượt quá 25 mm cột nước nhằm triệt tiêu hoàn toàn mùi hôi phát tán vào không gian làm việc; chủ thể thực hiện là Đội ngũ kỹ thuật cơ điện tòa nhà.
• Tự động hóa kiểm soát hóa chất khử trùng: Lắp đặt hệ thống châm dung dịch Chlorine tự động theo tín hiệu lưu lượng với liều lượng duy trì từ 3 đến 5 mg/L, đảm bảo 100% mẫu nước sau khử trùng đạt chỉ tiêu Coliform dưới 1.000 MPN/100ml; thực hiện kiểm tra hàng ngày bởi Kỹ sư vận hành trạm xử lý.
• Thiết lập định kỳ hút bùn bể tự hoại: Tiến hành hút bùn cặn tại bể tự hoại 160 m3 theo chu kỳ 180 ngày một lần (6 tháng/lần), giữ lại tối thiểu 20% lượng cặn đã lên men để làm vi sinh mồi cho quá trình phân hủy kỵ khí tiếp theo; giao Ban quản lý tòa nhà phối hợp cùng Công ty dịch vụ môi trường đô thị triển khai.
• Nâng cấp hệ thống quan trắc online: Bổ sung các đầu đo tự động đo chỉ số pH liên tục trong ngưỡng 6,0 đến 9,0 và nồng độ oxy hòa tan DO trong bể Aerotank ở mức 2,0 đến 4,0 mg/L trong vòng 60 ngày sau khi đưa công trình vào vận hành, giúp tiết kiệm 15% điện năng tiêu thụ cho máy thổi khí; chủ đầu tư chịu trách nhiệm cấp vốn và giám sát thực hiện.

Đối tượng nên tham khảo luận văn

• Kỹ sư thiết kế Cơ điện và Cấp thoát nước công trình: Tiếp cận phương pháp luận tính toán thủy lực mạng lưới thoát nước không gian, công thức quy đổi đương lượng thiết bị và kỹ thuật bố trí đường ống nhánh cho cao ốc từ 15 đến 20 tầng.
• Đơn vị tư vấn giải pháp môi trường đô thị: Ứng dụng sơ đồ công nghệ trạm xử lý sinh học Aerotank kết hợp bể tự hoại 3 ngăn lắp đặt gọn gàng trong không gian tầng hầm hạn chế với công suất từ 50 đến 150 m3/ngày đêm.
• Ban quản lý và kỹ thuật vận hành tòa nhà cao tầng: Sử dụng làm tài liệu quy chuẩn để thiết lập sổ tay vận hành trạm xử lý nước thải, kế hoạch hút cặn định kỳ 180 ngày và phương án thông tắc đường ống qua hệ thống giếng thăm D700x700.
• Giảng viên, học viên cao học và sinh viên chuyên ngành Kỹ thuật Môi trường: Khai thác tư liệu tham khảo học thuật về mô hình cân bằng vật chất, tính toán kích thước công trình đơn vị xử lý nước thải sinh hoạt đạt chuẩn TCVN 6772:2000 mức II.

Câu hỏi thường gặp

• Việc phân tách riêng hệ thống thoát nước bồn cầu và nước rửa sinh hoạt mang lại lợi ích kỹ thuật gì? Giải pháp phân tách dòng thải giúp giảm 50% áp lực thủy lực và tải lượng ô nhiễm hữu cơ trực tiếp lên bể tự hoại dung tích 160 m3. Nước thải xám ít cặn được dẫn thẳng sang bể điều hòa, trong khi nước đen chứa nhiều vi khuẩn được phân hủy kỵ khí riêng biệt trong 24 giờ, tối ưu hóa kích thước công trình và tiết kiệm chi phí xây dựng.

• Cơ sở nào đảm bảo đường ống thoát nước trong tòa nhà không bị lắng cặn và tắc nghẽn? Tính toán thủy lực xác định vận tốc dòng chảy trong ống nhánh và ống đứng luôn đạt trên 0,81 m/s, vượt tiêu chuẩn tự làm sạch 0,70 m/s với độ dốc thiết kế từ 0,02 đến 0,035. Đồng thời, các cửa thông tắc được bố trí cách quãng 15 đến 20 m cho phép tẩy rửa và thông nghẹt đường ống nhanh chóng.

• Ý nghĩa thực tế của việc lựa chọn hệ số không điều hòa lưu lượng giờ Kh = 2,5 là gì? Hệ số Kh = 2,5 phản ánh chính xác chu kỳ sinh hoạt tập trung tại các tòa nhà văn phòng cao cấp với lưu lượng đỉnh đạt 8,8 m3/h vào các khung giờ cao điểm. Nhờ thông số này, dung tích bể điều hòa được tính toán chính xác để cân bằng tải lượng, tránh gây hiện tượng quá tải và sốc tải vi sinh cho bể Aerotank.

• Trạm xử lý nước thải đặt tại tầng hầm được xử lý mùi hôi và khí độc như thế nào? Hệ thống sử dụng các nắp đậy kín khí tuyệt đối cho bể tự hoại và bể điều hòa, kết hợp hệ thống ống thông hơi riêng biệt D32 đến D50 vươn cao hơn mái nhà 150 mm và cách xa cửa lấy gió trên 3 m. Ngoài ra, việc sục khí cưỡng bức liên tục giúp ngăn ngừa quá trình yếm khí sinh khí H2S gây mùi.

• Hiệu quả khử trùng bằng Chlorine tại bể tiếp xúc phụ thuộc vào các yếu tố nào? Hiệu quả khử trùng dựa trên việc duy trì thời gian tiếp xúc dòng nước từ 20 đến 60 phút và nồng độ Chlorine tự do thích hợp. Quá trình khuấy trộn thủy lực giúp chất khử trùng phân tán đồng đều, tiêu diệt 99,0% vi khuẩn Coliform, đưa chỉ số vi sinh từ 100.000 MPN/100ml về dưới 1.000 MPN/100ml theo tiêu chuẩn quy định.

Kết luận

• Hoàn thành thiết kế mạng lưới thoát nước phân lưu 3 dòng hoàn chỉnh cho tòa nhà Avalon 17 tầng diện tích 8.070 m2.
• Tính toán thành công trạm xử lý nước thải cục bộ công suất 88 m3/ngày đêm đạt quy chuẩn xả thải TCVN 6772:2000 mức II.
• Đạt hiệu suất khử BOD5 tổng thể 88,5% và loại bỏ 99,0% vi khuẩn gây bệnh Coliform bảo vệ môi trường đô thị.
• Tối ưu hóa sơ đồ công nghệ phù hợp không gian lắp đặt tầng hầm với mức đầu tư và chi phí vận hành kinh tế.
• Đóng góp mô hình thiết kế kỹ thuật chuẩn mực cho các công trình cao ốc văn phòng thương mại hiện đại.

Kế hoạch tiếp theo yêu cầu hoàn thiện quy trình kiểm định chất lượng nước định kỳ 3 tháng một lần và hiệu chỉnh hệ thống quan trắc tự động trong vòng 30 ngày. Hãy liên hệ với chuyên gia hoặc tham khảo chi tiết toàn bộ hồ sơ thiết kế để áp dụng giải pháp cấp thoát nước và xử lý môi trường tối ưu cho công trình của bạn ngay hôm nay.

Trích đoạn nội dung tài liệu

Đặt vấn đề Trong quá trình hội nhập và phát triển bền vững thành phố quy hoạch lại tổng thể nhằm tạo điều kiện mở rộng mặt bằng thuận lợi cho nhà đầu tư, cho các công trình trọng điểm của cả nước nói chung và thành phố Hồ Chí Minh nói riêng đang là vấn đề được người dân và chính quyền địa phương hết sức đặc biệt quan tâm. Thành phố có nền kinh tế bậc nhất trong cả nước nhưng hiện nay nhu cầu về nhà ở và các văn phòng cho thuê lại thiếu vì diện tích đất xây dựng giảm đi nhưng đây lại là nơi tập trung các công ty trong và ngoài nước đến đầu tư, hợp tác làm ăn nên nhu cầu về xây dựng cao ốc văn phòng là cần thiết. Tình hình cấp giấ y phép và ửs a chữa nhà ở năm 2006 tính cho đến nay, toàn thành phố đã cấp 25.981 giấy phép xây dựng và sửa chữa lớn, với diện tích sàn 4. Trong đó cấp cho xây dựng mới 21.756 giấy phép, với diện tích 4.225 giấy phép sửa chữ a lớn, với diện tích 344,1 ngàn m 2.So với cùng kỳ tăng 41,3% về giấy phép (+ 7.591 ) và tăng 41,5% về diện tích (+ 1.

Một số cao ốc văn phòng lớn đã và đang xây dựng như: 1 2 3 Hình 1-1 Một số cao ốc văn phòng đã và đang xây dựng 1: SỐ 105_CỘNG HÒA _P15_ Q.TÂN BÌNH_TPHCM 2: SỐ 29_NGUYỄN THÔNG_Q.3 _TPHCM 3: LÔ Y_P Tân Hưng_Q7_TPHCM Và các công trình khác: Bitextco (cao nhất nước với 68 tầng), Vietcombank Tower (Bến Thành Tour ist và ngân hàng ngo ại thương phối hợp), Vitek Buil dinh (công ty điện tử Vitek), D iamond Plaza là Những dự án xây dựng các công trình bền vững. 3 Một số chung cư điển hình như: 1 2 3 Hình 1-2 Một số chung cư đã và đang xây dựng 1: Chung cư cao tầng, P 16 , Q 8 , TPHCM. 2: Chung cư lô A 2 , P Tân Hưng , Q 7 , TPHCM. 3: Chung cư lô V 1 , V 2 , V 3 , V 4 , V 5 , V 6 , P Tân Hưng ,Q 7 , TPHCM Vì thế Sky Garden 1 , Garden 2 , Garden 3 … thuộc khu độ thị mới Phú Mỹ Hưng, An Khang,…Quận 2 ngày càng tăng mạnh đã phần nào đáp ứng được nhu cầu thực tại.Giải thích cho nhu cầu tăng vọt về cao ốc văn phòng, ghi nhận từ CBRE, đó là sự phát triển mạnh mẽ của nền kinh tế, sự tăng trưởng FDI, việc gia nhập WTO… làm tăng mật độ hiện diện làm ăn tại Việt Nam của các công ty đa quốc gia.

Ngoài ra còn có yếu tố các công ty nội địa Việt Nam mở rộng thêm quy mô vốn và lĩnh vực hoạt động. Sự phát triển mạnh mẽ các khu cao ốc văn phòng, căn hộ cao cấp … thì chúng ta nến chú trọng yếu tố xả thải đây là điều kiện tiền đề cần giải quyết đầu tiên trong quá trình công nghiệp hóa hiện đại hóa. Đó là xử lý nước thải và trong tương lai nhận thấy là nguồn lợi sau này vì thế cần được quản lý chặt chẽ ban ngành chủ quản kết hợp bảo vệ môi trường tạo nên môi trường thân thiện với con người.2 Mục tiêu và nội dung đề tài 1.1 Mục tiêu Thiết kế hệ thống thoát nước, xử lý nước thải đạt tiêu chuẩn xả thải nhằm bảo vệ môi trường 1.2 Nôi dung Thiết kế và tính toán mạng lưới HTTN trong nhà.  Dựa vào thành phần, tính chất và lưu lượng nước thải sinh hoạt và tiêu chuẩn xả ra nguồn tiếp nhận đề xuất phương án xử lý nước thải.

 Tính toán kỹ thuật các công trình đơn vị xử lý nước thải sinh hoạt. Khái toán kinh phí xây dựng và thiết bị.
