I. Tổng Quan Hệ Thống Phanh Xe Tải Hino 7

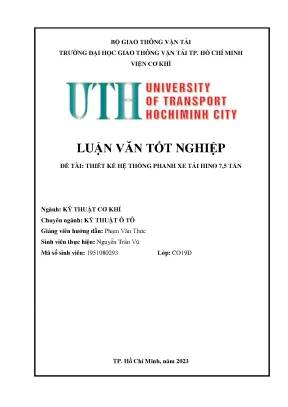

Hệ thống phanh trên xe tải Hino 7.5 tấn là một phần không thể thiếu, đảm bảo an toàn cho người lái và hàng hóa. Luận văn này đi sâu vào thiết kế, tính toán và bảo dưỡng hệ thống phanh, cung cấp cái nhìn tổng quan về cấu tạo, nguyên lý hoạt động và các yêu cầu kỹ thuật. Hệ thống phanh không chỉ giúp xe giảm tốc độ hoặc dừng hẳn mà còn giữ xe ổn định trên đường dốc. Do đó, việc hiểu rõ về hệ thống phanh là vô cùng quan trọng đối với những người làm trong ngành ô tô và người sử dụng xe tải. Các yêu cầu kỹ thuật bao gồm hiệu quả phanh cao, phanh êm dịu, điều khiển nhẹ nhàng và độ nhạy cao, đảm bảo sự ổn định của xe trong mọi tình huống. Luận văn tham khảo "BỘ GIAO THÔNG VẬN TẢI TRƯỜNG ĐẠI HỌC GIAO THÔNG VẬN TẢI TP. HỒ CHÍ MINH" cho thấy sự quan trọng của hệ thống phanh an toàn.
1.1. Công dụng Phân loại và Yêu cầu Hệ Thống Phanh
Hệ thống phanh có nhiều công dụng quan trọng: giảm tốc độ, dừng xe và giữ xe trên dốc. Phân loại hệ thống phanh dựa trên công dụng (phanh chính, phanh dừng, phanh chậm dần), kết cấu cơ cấu phanh (tang trống, phanh đĩa, phanh dải) và dẫn động phanh (cơ khí, thủy lực, khí nén, kết hợp). Yêu cầu cơ bản của hệ thống phanh bao gồm: hiệu quả phanh cao, phanh êm dịu, điều khiển nhẹ nhàng, độ nhạy cao, phân bố mô men phanh hợp lý, không tự xiết phanh, thoát nhiệt tốt và dễ bảo dưỡng. Hiệu quả phanh cần đảm bảo quãng đường phanh ngắn nhất khi phanh gấp. "Có hiệu quả phanh cao nhất nghĩa là đảm bảo quãng đường phanh ngắn nhất khi phanh đột ngột trong trường hợp nguy hiểm".
1.2. Cấu Tạo Chung Của Hệ Thống Phanh Xe Tải Hino 7.5 Tấn
Hệ thống phanh trên xe tải Hino 7.5 tấn bao gồm hai bộ phận chính: cơ cấu phanh và dẫn động phanh. Cơ cấu phanh được đặt gần bánh xe, tạo ra mô men hãm. Dẫn động phanh kết nối cơ cấu điều khiển (bàn đạp phanh) với cơ cấu phanh, truyền và khuếch đại lực điều khiển. Ngoài ra, hệ thống còn có các thiết bị hỗ trợ nâng cao hiệu quả phanh như hệ thống chống bó cứng phanh ABS. Dẫn động phanh thực hiện truyền và khuếch đại lực điều khiển từ cơ cấu điều khiển phanh đến các chi tiết điều khiển hoạt động của cơ cấu phanh. "Hệ thống phanh trên ô tô gồm các bộ phận chính: cơ cấu phanh, dẫn động phanh".
II. Phân Tích Cơ Cấu Phanh Tang Trống Xe Tải Hino 7
Cơ cấu phanh tang trống là một trong những loại phanh phổ biến trên xe tải Hino 7.5 tấn. Nó sử dụng các guốc phanh cố định ép vào mặt trụ của tang trống quay cùng bánh xe. Quá trình phanh diễn ra nhờ ma sát giữa tang trống và má phanh. Có nhiều loại cơ cấu phanh tang trống khác nhau, phân loại theo cách bố trí và điều khiển guốc phanh. Việc lựa chọn cơ cấu phanh phù hợp ảnh hưởng đến hiệu quả phanh và độ bền của hệ thống. Cần lưu ý đến các dạng phanh như guốc phanh đặt đối xứng qua trục, guốc phanh đặt đối xứng qua tâm, guốc phanh đặt bơi và guốc phanh tự cường hóa. "Trong cơ cấu dạng tang trống sử dụng các guốc phanh cố định và được phanh với mặt trụ của tang trống quay cùng bánh xe".
2.1. Ưu điểm và Nhược điểm Cơ cấu Phanh Tang Trống
Cơ cấu phanh tang trống có ưu điểm là cấu tạo đơn giản, dễ chế tạo và bảo dưỡng. Tuy nhiên, nó cũng có nhược điểm là khả năng tản nhiệt kém, dễ bị ảnh hưởng bởi nước và bụi bẩn, dẫn đến giảm hiệu quả phanh. Ngoài ra, phanh tang trống có xu hướng tự cường hóa, có thể gây ra hiện tượng bó phanh. Các loại guốc phanh khác nhau có ưu điểm riêng. Ví dụ, cơ cấu phanh tang trống dạng bơi giúp giảm độ trễ tác dụng, tăng hiệu quả phanh. "Cơ cấu phanh tang trống có số lượng chi tiết nhiều, trọng lượng lớn và thường được bố trí trong lòng bánh xe ô tô".
2.2. Phân Loại Cơ Cấu Phanh Tang Trống Ứng Dụng Thực Tế
Cơ cấu phanh tang trống được phân loại theo phương pháp bố trí và điều khiển guốc phanh. Các dạng phổ biến bao gồm: guốc phanh đặt đối xứng qua trục (thường dùng với dẫn động thủy lực và khí nén), guốc phanh đặt đối xứng qua tâm (thường dùng cho cầu trước xe con), guốc phanh dạng bơi (thường dùng cho cầu sau xe tải) và guốc phanh tự cường hóa (ít dùng hiện nay). Mỗi loại có ưu nhược điểm riêng và phù hợp với các ứng dụng khác nhau trên xe tải Hino 7.5 tấn. "Cơ cấu phanh tang trống được phân loại theo phương pháp bố trí và điều khiển các guốc phanh thành các dạng với các tên gọi: Guốc phanh đặt đối xứng qua trục, Guốc phanh đặt đối xứng với tâm quay, Guốc phanh đặt bơi".
III. Thiết Kế Dẫn Động Phanh Xe Tải Hino 7
Dẫn động phanh là bộ phận quan trọng trong hệ thống phanh xe tải Hino 7.5 tấn, truyền và khuếch đại lực từ bàn đạp phanh đến cơ cấu phanh. Có nhiều loại dẫn động phanh khác nhau, bao gồm dẫn động cơ khí, dẫn động thủy lực, dẫn động khí nén và dẫn động kết hợp. Việc lựa chọn dẫn động phanh phù hợp ảnh hưởng đến hiệu quả phanh, độ nhạy và độ tin cậy của hệ thống. Dẫn động phanh cần đảm bảo độ nhạy cao, sự chậm tác dụng nhỏ và phân bố mô men phanh trên các bánh xe hợp lý. Sự phát triển của công nghệ cũng mang đến các hệ thống dẫn động phanh tiên tiến như hệ thống phanh điện tử ABS và ESC. "Dẫn động phanh thực hiện truyền và khuếch đại lực điều khiển từ cơ cấu điều khiển phanh đến các chi tiết điều khiển hoạt động của cơ cấu phanh".
3.1. Phân Loại Dẫn Động Phanh Ưu và Nhược Điểm
Các loại dẫn động phanh chính bao gồm: dẫn động cơ khí (đơn giản nhưng ít được sử dụng), dẫn động thủy lực (phổ biến trên xe con và xe tải nhỏ), dẫn động khí nén (phổ biến trên xe tải lớn và xe buýt), và dẫn động kết hợp (khí nén-thủy lực). Mỗi loại có ưu nhược điểm riêng. Dẫn động cơ khí có cấu tạo đơn giản, nhưng hiệu quả truyền lực kém. Dẫn động thủy lực có hiệu quả truyền lực tốt, nhưng dễ bị rò rỉ dầu. Dẫn động khí nén có lực phanh lớn, nhưng cần hệ thống khí nén phức tạp. Cần cân nhắc kỹ lưỡng các yếu tố như hiệu quả truyền lực, độ tin cậy và chi phí khi lựa chọn dẫn động phanh. "Hệ thống phanh dẫn động cơ khí. Hệ thống phanh dẫn động thủy lực. Hệ thống phanh dẫn động khí nén. Hệ thống phanh dẫn động kết hợp khí nén - thủy lực".
3.2. Dẫn Động Phanh Khí Nén trên Xe Tải Hino 7.5 Tấn Chi Tiết
Dẫn động phanh khí nén thường được sử dụng trên xe tải Hino 7.5 tấn nhờ khả năng cung cấp lực phanh lớn và độ tin cậy cao. Hệ thống bao gồm máy nén khí, bình chứa khí, van điều khiển, xylanh phanh và các đường ống dẫn khí. Khi người lái đạp phanh, van điều khiển sẽ mở, cho phép khí nén từ bình chứa khí đến xylanh phanh, tác động lên cơ cấu phanh. Dẫn động phanh khí nén cần được bảo dưỡng định kỳ để đảm bảo hoạt động ổn định và an toàn. "Cơ cấu phanh được bố trí trên cầu trước ô tô tải vừa và nặng, với dẫn động phanh bằng khí nén, có xylanh khí nén điều khiển cam xoay ép guốc phanh vào trống phanh".
IV. Tính Toán Hệ Thống Phanh Xe Tải Hino 7
Tính toán hệ thống phanh là bước quan trọng trong quá trình thiết kế hệ thống phanh xe tải Hino 7.5 tấn. Quá trình này bao gồm xác định mô men phanh cần thiết, tính toán kích thước các chi tiết cơ cấu phanh, tính toán dẫn động phanh và kiểm tra độ bền của các chi tiết. Mục tiêu của tính toán là đảm bảo hệ thống phanh có hiệu quả phanh cao, an toàn và độ bền cao. Kết quả tính toán sẽ được sử dụng để lựa chọn vật liệu, kích thước và thiết kế các chi tiết của hệ thống phanh. Việc sử dụng phần mềm mô phỏng giúp tối ưu hóa thiết kế và giảm thiểu sai sót. Cần tuân thủ các tiêu chuẩn thiết kế hệ thống phanh xe tải để đảm bảo an toàn và hiệu quả. "Xác định mô men phanh cần thiết sinh ra ở các cơ cấu phanh".
4.1. Xác Định Mô Men Phanh Cần Thiết Công Thức và Ví Dụ
Mô men phanh cần thiết phụ thuộc vào trọng lượng xe, tốc độ xe, hệ số bám và gia tốc phanh. Công thức tính mô men phanh cần thiết như sau: M = I * α, trong đó M là mô men phanh, I là mô men quán tính của bánh xe, α là gia tốc góc. Ví dụ, với xe tải Hino 7.5 tấn có trọng lượng 7500 kg, tốc độ 80 km/h, hệ số bám 0.8, mô men phanh cần thiết có thể được tính toán dựa trên công thức trên. Cần tính toán mô men phanh cho cả cầu trước và cầu sau để đảm bảo phân bố lực phanh hợp lý. "Phân bố mômen phanh trên các bánh xe phải theo quan hệ sử dụng hoàn toàn trọng lượng bám khi phanh với bất kì cường độ nào".
4.2. Tính Toán Kích Thước Má Phanh và Xy Lanh Phanh
Khi tính toán, cần cân nhắc đến các yếu tố như áp suất dầu phanh, diện tích pittông, và tỷ số truyền của hệ thống phanh. Độ mòn má phanh xe tải là một yếu tố quan trọng cần theo dõi và bảo dưỡng định kỳ.
V. Bảo Dưỡng Hệ Thống Phanh Xe Tải Hino 7
Bảo dưỡng hệ thống phanh định kỳ là yếu tố then chốt để đảm bảo an toàn và hiệu quả hoạt động của xe tải Hino 7.5 tấn. Quy trình bảo dưỡng bao gồm kiểm tra, vệ sinh, bôi trơn và thay thế các chi tiết bị mòn hoặc hư hỏng. Việc bảo dưỡng đúng cách giúp kéo dài tuổi thọ hệ thống phanh và giảm thiểu nguy cơ tai nạn. Quy trình bảo dưỡng hệ thống phanh xe tải hino 7 5 tấn bao gồm kiểm tra má phanh, đĩa phanh, ống dẫn dầu phanh, xylanh phanh, và các chi tiết khác. Cần sử dụng dầu phanh chất lượng cao và tuân thủ các khuyến cáo của nhà sản xuất. "Quy trình bảo dưỡng, sửa chữa hệ thống phanh".
5.1. Kiểm Tra Má Phanh Đĩa Phanh và Tang Trống Phanh
Kiểm tra độ mòn của má phanh và đĩa phanh (hoặc tang trống) là bước quan trọng trong quy trình bảo dưỡng. Má phanh mòn quá mức sẽ làm giảm hiệu quả phanh và có thể gây hư hỏng đĩa phanh. Đĩa phanh (hoặc tang trống) bị nứt, cong vênh hoặc mòn không đều cũng cần được thay thế. Cần đo độ dày của má phanh và đĩa phanh để so sánh với thông số kỹ thuật của nhà sản xuất. Độ mòn má phanh cần được kiểm tra định kỳ. "Có hệ số ma sát giữa má phanh với trống phanh (đĩa phanh) cao, ổn định trong điều kiện sử dụng".
5.2. Thay Dầu Phanh và Xả Khí Hướng Dẫn Từng Bước
Thay dầu phanh định kỳ là cần thiết để loại bỏ hơi ẩm và tạp chất tích tụ trong hệ thống. Dầu phanh cũ có thể làm giảm hiệu quả phanh và gây ăn mòn các chi tiết. Xả khí khỏi hệ thống phanh giúp loại bỏ bọt khí, đảm bảo lực phanh được truyền đến các bánh xe một cách hiệu quả. Quy trình thay dầu phanh và xả khí cần được thực hiện đúng cách để tránh làm hỏng hệ thống. "Quy trình thay dầu, xả khí".
VI. Các Hư Hỏng Thường Gặp Hệ Thống Phanh Xe Tải Hino Khắc Phục
Trong quá trình sử dụng, hệ thống phanh xe tải Hino 7.5 tấn có thể gặp phải một số hư hỏng thường gặp, như má phanh mòn, rò rỉ dầu phanh, kẹt xylanh phanh, hoặc mất áp suất khí nén. Việc nhận biết và khắc phục kịp thời các hư hỏng này giúp đảm bảo an toàn và kéo dài tuổi thọ hệ thống phanh. Việc hiểu rõ các sơ đồ hệ thống phanh xe tải hino 7 5 tấn giúp ích rất nhiều trong việc sửa chữa. "Các hư hỏng thường gặp và cách khắc phục trong hệ thống phanh".
6.1. Nhận Biết và Chẩn Đoán Hư Hỏng Hệ Thống Phanh
Các dấu hiệu nhận biết hư hỏng hệ thống phanh bao gồm: quãng đường phanh dài hơn bình thường, phanh không ăn, tiếng kêu lạ khi phanh, đèn báo phanh sáng, hoặc cảm giác bàn đạp phanh bị mềm. Sử dụng các dụng cụ kiểm tra chuyên dụng giúp chẩn đoán chính xác nguyên nhân gây hư hỏng. Kiểm tra xi lanh phanh xe tải hino 7 5 tấn khi có dấu hiệu rò rỉ dầu phanh. "Kiểm nghiệm hệ thống phanh".
6.2. Phương Pháp Khắc Phục Các Hư Hỏng Thường Gặp
Các phương pháp khắc phục hư hỏng hệ thống phanh bao gồm: thay thế má phanh mòn, sửa chữa hoặc thay thế xylanh phanh bị rò rỉ, thay thế ống dẫn dầu phanh bị hỏng, kiểm tra và sửa chữa hệ thống khí nén (nếu có). Tuân thủ quy trình sửa chữa và sử dụng phụ tùng chính hãng để đảm bảo chất lượng và độ bền. Cần kiểm tra và điều chỉnh lại hệ thống phanh sau khi sửa chữa. "Các hư hỏng của hệ thống phanh và cách khắc phục".
