Giới thiệu dự án

Hệ thống khí y tế trung tâm (Medical Gas Pipeline System - MGPS) là hạ tầng kỹ thuật thiết yếu, đóng vai trò "hệ tuần hoàn" hỗ trợ sự sống trong các cơ sở y tế hiện đại. Theo thống kê y tế quốc tế, hơn 75% bệnh nhân cấp cứu và hồi sức tích cực (ICU) phụ thuộc trực tiếp vào nguồn oxy y tế liên tục, và bất kỳ sự gián đoạn áp suất nào vượt quá 5 giây tại phòng mổ đều có thể đe dọa trực tiếp tính mạng người bệnh.

Tại Việt Nam, nhiều cơ sở y tế truyền thống vẫn vận hành phương thức cung cấp khí phân tán bằng các chai khí nén cục bộ đặt tại đầu giường hoặc hành lang. Phương thức này bộc lộ hàng loạt điểm nghẽn nghiêm trọng:

  • Nguy cơ cháy nổ cao do rò rỉ khí áp suất cao (150–200 bar) trong khu vực điều trị.
  • Ô nhiễm tiếng ồn và nguy cơ nhiễm khuẩn do quá trình vận chuyển liên tục các vỏ chai nặng.
  • Thời gian triển khai cấp cứu bị chậm trễ khi phải thay thế bình khí thủ công.
  • Hiện tượng sụt áp bất thường trong quá trình phẫu thuật khi lưu lượng sử dụng tăng đột biến.

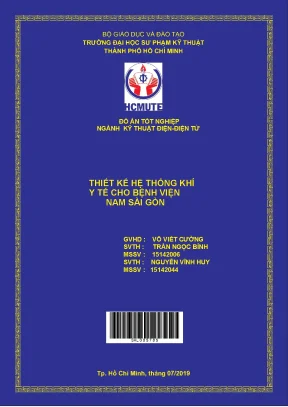

Nhằm giải quyết triệt để các hạn chế trên, đồ án tốt nghiệp "Thiết kế hệ thống khí y tế cho Bệnh viện Ngoại khoa Nam Sài Gòn" (chuyên ngành Kỹ thuật Điện - Điện tử, Trường Đại học Sư phạm Kỹ thuật TP.HCM) tập trung xây dựng giải pháp MGPS trung tâm toàn diện, đạt chuẩn quốc tế.

                  ┌──────────────────────────────────────────────┐
                  │          NGUỒN CẤP TRUNG TÂM (PLANT)         │
                  │  - Bồn Oxy lỏng VIE & Dàn chai dự phòng      │
                  │  - Máy nén khí MA4 (4 bar) & SA7 (7 bar)     │
                  │  - Máy hút chân không VAC (40 kPa)           │
                  │  - Hệ thống hút khí mê AGSS & Khí CO2        │
                  └──────────────────────┬───────────────────────┘
                                         │ Mạng đường ống đồng BS EN 13348
                                         ▼
                  ┌──────────────────────────────────────────────┐
                  │    KHU VỰC ĐIỀU PHỐI & GIÁM SÁT AN TOÀN      │
                  │  - Van ngắt cô lập tầng/khu vực (AVSU)       │
                  │  - Tủ báo động áp suất Master & Area Alarms  │
                  └──────────────────────┬───────────────────────┘
                                         │ Nhánh phân phối chuyên dụng
                                         ▼
                  ┌──────────────────────────────────────────────┐
                  │        THIẾT BỊ ĐẦU CUỐI (TERMINAL UNITS)    │
                  │  - Ổ khí Bedhead Unit (Khoa phòng / Cấp cứu) │
                  │  - Trụ treo trần / Pendant (Phòng phẫu thuật)│
                  └──────────────────────────────────────────────┘

Mục tiêu dự án

  1. Khảo sát và tính toán phụ tải: Xác định chính xác nhu cầu lưu lượng đồng thời cho từng phân khu lâm sàng (Phòng mổ, Hồi sức cấp cứu, Hồi tỉnh, Khoa phòng nội trú).
  2. Thiết kế nguồn cấp trung tâm đa tầng: Tích hợp bồn oxy hóa lỏng cách nhiệt chân không (VIE - Vacuum Insulated Evaporator), trạm máy nén khí y tế không dầu (Oil-free Medical Air), trạm bơm hút chân không (Medical Vacuum - VAC), hệ thống thu hồi khí gây mê (AGSS - Anaesthetic Gas Scavenging System) và giàn khí phẫu thuật chuyên dụng ($CO_2$, SA7).
  3. Mô hình hóa và tính toán thủy lực mạng đường ống: Ứng dụng tiêu chuẩn kỹ thuật HTM 02-01 và HTM 2022 để định kích thước ống đồng chuyên dụng (Medical Copper Pipe), kiểm soát suy hao áp lực $\le 10%$ toàn tuyến.
  4. Tích hợp giải pháp an toàn - điều khiển điện tử: Thiết kế hệ thống van ngắt khu vực (AVSU - Area Valve Service Unit), hệ thống báo động áp suất trung tâm/cục bộ và mạng tiếp địa an toàn chống tĩnh điện tiêu chuẩn BS 7671.

Phạm vi và giới hạn thiết kế

  • Phạm vi: Áp dụng cho toàn bộ khối nhà ngoại khoa Bệnh viện Nam Sài Gòn, bao gồm các cụm phòng mổ vô trùng, khoa Cấp cứu, ICU/CCU, phòng chuẩn đoán hình ảnh và các tầng điều trị nội trú.
  • Giới hạn kỹ thuật: Tính toán áp dụng theo tiêu chuẩn Anh Quốc HTM 02-01 (Part A & Part B), tiêu chuẩn Châu Âu EN 737 / BS EN ISO 7396-1 và tương thích quy chuẩn an toàn Dược điển Châu Âu (Ph. Eur).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Hệ thống bình khí phân tán Hệ thống khí y tế trung tâm (MGPS)
Tính sẵn sàng & Liên tục Dễ gián đoạn khi hết chai, đổi bình thủ công Cấp liên tục 24/7 nhờ cơ chế tự động chuyển mạch $N+1$
Độ an toàn cháy nổ Nguy cơ cao do áp suất bình $150-200\text{ bar}$ tại phòng An toàn tuyệt đối: Áp lực đưa vào phòng chỉ $4-7\text{ bar}$
Độ tinh khiết & Vô trùng Dễ nhiễm bẩn cơ học khi tháo lắp van Lọc vi khuẩn đa cấp ($0.01,\mu\text{m}$), kiểm soát độ ẩm dewpoint
Chi phí vận hành (OPEX) Chi phí nhân công và hao phí thể tích khí cao Tối ưu hóa chi phí nhờ trữ lượng lỏng lớn (VIE)
Không gian điều trị Chiếm diện tích phòng bệnh, gây tiếng ồn lớn Ẩn tường hoàn toàn, tích hợp hộp đầu giường Bedhead Unit

Phân tích yêu cầu theo ma trận MoSCoW

  • Must Have (Bắt buộc): Nguồn cấp khí Oxy, MA4, SA7, VAC, AGSS liên tục; cơ chế dự phòng $100%$ công suất; van cô lập khẩn cấp AVSU tại mỗi cửa phòng mổ và từng tầng; báo động cảnh báo mất áp audio-visual.
  • Should Have (Nên có): Bồn Oxy lỏng VIE dung tích cung cấp đủ $30-90\text{ ngày}$; hệ thống sấy khí hấp thụ (Desiccant Dryer) đạt điểm sương $-40^\circ\text{C}$; ống đồng mạ khử dầu đáp ứng tiêu chuẩn BS EN 13348.
  • Could Have (Có thể có): Giám sát đo xa Telemetry tích hợp về hệ thống quản lý tòa nhà BMS qua chuẩn Modbus/RS485.
  • Won't Have (Chưa triển khai): Trạm sinh Oxy tại chỗ bằng công nghệ PSA (Pressure Swing Adsorption) do yêu cầu độ tinh khiết ngoại khoa ưu tiên nguồn VIE $\ge 99.5%$.

Thiết kế hệ thống

Hệ thống cung cấp khí y tế được phân định thành 6 phân hệ độc lập:

                            SƠ ĐỒ PHÂN BỐ ÁP SUẤT VÀ LƯU LƯỢNG
 ┌──────────────┐     ┌──────────────┐     ┌──────────────┐     ┌──────────────┐
 │  Oxy y tế    │     │  Khí nén MA4 │     │ Khí nén SA7  │     │ Chân không   │
 │   (O2)       │     │  (Medical)   │     │  (Surgical)  │     │   (Vacuum)   │
 ├──────────────┤     ├──────────────┤     ├──────────────┤     ├──────────────┤
 │ Áp: 400 kPa  │     │ Áp: 400 kPa  │     │ Áp: 700 kPa  │     │ Áp: -40 kPa  │
 │ Lưu lượng:   │     │ Lưu lượng:   │     │ Lưu lượng:   │     │ Lưu lượng:   │
 │ 10-100 L/min │     │ 20-80 L/min  │     │ 350 L/min    │     │ 40-120 L/min │
 └──────────────┘     └──────────────┘     └──────────────┘     └──────────────┘

1. Thông số kỹ thuật hệ thống

  • Oxy y tế ($O_2$): Áp suất vận hành $400\text{ kPa}$ ($4\text{ bar}$), độ tinh khiết $\ge 99.5%$. Nguồn chính là bồn VIE hóa hơi, nguồn dự phòng là dàn chai nén $2 \times 10$ bình (Size J, dung tích tương đương $6800\text{ L/bình}$ tại $137\text{ bar}$).
  • Không khí y tế thở (Medical Air - MA4): Áp suất $400\text{ kPa}$, phục vụ máy thở và gây mê. Yêu cầu nồng độ $CO < 5\text{ ppm}$, $CO_2 < 500\text{ ppm}$, dầu khoáng $< 0.1\text{ mg/m}^3$.
  • Không khí phẫu thuật (Surgical Air - SA7): Áp suất $700\text{ kPa}$ ($7\text{ bar}$), cung cấp động lực cho máy cưa, máy khoan xương trong phẫu thuật chỉnh hình với lưu lượng đỉnh $350\text{ L/min}$ mỗi điểm.
  • Hút chân không y tế (Medical Vacuum - VAC): Độ chân không duy trì tối thiểu $-40\text{ kPa}$ ($300\text{ mmHg}$) tại đầu hút xa nhất; trang bị bẫy dịch và bình tích áp kép có hệ thống lọc vi khuẩn chịu ẩm.
  • Xử lý khí gây mê dư (AGSS): Hệ thống hút chủ động Venturi/bơm chân không chuyên dụng, lưu lượng hút $80 - 130\text{ L/min}$ tại mỗi đầu ra.
  • Khí $CO_2$ phẫu thuật: Dàn chai $2 \times 4$ bình (Size VF), áp suất điều áp $400\text{ kPa}$, phục vụ nội soi ổ bụng.
   ┌────────────────────────────────────────────────────────────────────────┐
   │                         BẢNG MÀU ĐẶC TRƯNG ĐƯỜNG ỐNG                   │
   │  - Oxy (O2):                 Trắng (White)                             │
   │  - Khí nén y tế (MA4):       Trắng / Đen kẻ sọc (White/Black bands)    │
   │  - Khí nén phẫu thuật (SA7): Trắng / Đen kép (White/Double Black)      │
   │  - Hút chân không (VAC):     Vàng sáng (Primrose Yellow)               │
   │  - Hút khí mê (AGSS):        Vàng / Xanh chàm (Magenta)                │
   │  - Khí Cacbonic (CO2):       Xám tro (Grey)                            │
   └────────────────────────────────────────────────────────────────────────┘

2. Tiêu chuẩn đường ống và vật liệu

  • Toàn bộ đường ống sử dụng ống đồng liền mạch khử oxy phốt-pho (Cu-DHP) đạt tiêu chuẩn BS EN 13348.
  • Độ sạch bên trong: Hàm lượng cacbon trên bề mặt trong $< 0.02,\text{g/m}^2$ ($32,\text{mg/dm}^2$), được làm sạch, tẩy dầu mỡ và niêm phong nút kín hai đầu trước khi lắp đặt.
  • Mối nối: Hàn đồng vảy bạc không dùng thuốc hàn (flux-free) dưới dòng khí bảo vệ $N_2$ (Nitrogen purge) để chống oxy hóa tạo muội than bên trong thành ống.

Methodology

Quy trình thiết kế và thẩm tra hệ thống khí y tế tuân thủ nghiêm ngặt chu trình kỹ thuật 5 bước theo HTM 02-01 Part A:

 ┌───────────────┐     ┌───────────────┐     ┌───────────────┐
 │ BƯỚC 1:       │     │ BƯỚC 2:       │     │ BƯỚC 3:       │
 │ Khảo sát kiến │ ──► │ Xác định định │ ──► │ Tính toán lưu │
 │ trúc & Phân   │     │ mức thiết bị  │     │ lượng đa dạng │
 │ bố phòng ban  │     │ đầu cuối (TU) │     │ (Design Flow) │
 └───────────────┘     └───────────────┘     └───────────────┘
                                                     │
 ┌───────────────┐     ┌───────────────┐             │
 │ BƯỚC 5:       │     │ BƯỚC 4:       │             ▼
 │ Kiểm chuẩn an │ ◄── │ Định cỡ đường │ ◄───────────┘
 │ toàn, AVSU &  │     │ ống & Tính tổn│
 │ Báo động điện │     │ thất áp lực ΔP│
 └───────────────┘     └───────────────┘

Đánh giá rủi ro và giải pháp kỹ thuật (Risk Mitigation)

  • Rủi ro rò rỉ khí Oxy gây bão hòa nồng độ phòng máy: Lắp đặt đầu dò nồng độ oxy ($O_2 > 23.5%$) kết hợp quạt hút thông gió chống nổ cưỡng bức công suất $\ge 12\text{ lần trao đổi khí/giờ}$.
  • Rủi ro cúp điện đột ngột: Toàn bộ hệ thống máy nén, bơm hút chân không và tủ báo động được đấu nối trực tiếp vào nguồn điện ưu tiên cấp cứu (UPS và máy phát điện khẩn cấp tự động ATS).
  • Rủi ro nhiễm khuẩn đường hút chân không: Trang bị bộ đôi lọc khuẩn (Duplex bacterial filter) có hiệu suất giữ khuẩn $99.999%$ đối với hạt $0.3,\mu\text{m}$ trước khi xả khí thải ra môi trường bên ngoài trên nóc tòa nhà.

Implementation và kết quả

Development process

1. Công thức tính toán lưu lượng thiết kế đa dạng (Diversity Flow Rate)

Dựa theo bảng tiêu chuẩn HTM 2022, lưu lượng không tính bằng tổng đại số các thiết bị mà áp dụng hệ số sử dụng đồng thời:

  • Lưu lượng Oxy cho khu điều trị nội trú: $$Q_{O2} = 10 + \left(\frac{n - 1}{3}\right) \times 6 \quad (\text{L/min})$$ (Trong đó $n$ là tổng số ổ cấp khí oxy tại phân khu).

  • Lưu lượng Oxy cho Cụm Phòng Phẫu thuật: $$Q_{O2_OT} = 100 + 20 \times (T - 1) \quad (\text{L/min})$$ (Trong đó $T$ là số phòng mổ vận hành đồng thời).

  • Lưu lượng Khí nén phẫu thuật (SA7): $$Q_{SA7} = 350 + \left[ \frac{(T - 1) \times 350}{4} \right] \quad (\text{L/min})$$

  • Lưu lượng Hút chân không phòng mổ kép: $$Q_{VAC_OT} = (120 \times 2) + \left[ \frac{(S - 2) \times 120}{2} \right] \quad (\text{L/min})$$ (Trong đó $S$ là số phòng phẫu thuật tích hợp gây mê).

2. Thuật toán tính toán tổn thất áp suất đường ống ($\Delta P$)

Tổn thất áp lực được xác định thông qua phương pháp thực nghiệm tương đương từ bảng tra HTM 02-01:

# Thuật toán tính toán tổn hao áp lực đoạn ống khí y tế theo HTM 02-01
def calculate_pressure_drop(length_actual, length_ref, flow_actual, flow_ref, pressure_loss_ref):
    """
    length_actual: Chiều dài ống thực tế bao gồm tổn thất cục bộ (m)
    length_ref: Chiều dài ống danh định tiêu chuẩn (m)
    flow_actual: Lưu lượng tính toán thiết kế qua đoạn ống (L/min)
    flow_ref: Lưu lượng danh định của đường kính ống đang xét (L/min)
    pressure_loss_ref: Tổn thất danh định tra bảng HTM 02-01 (kPa)
    """
    delta_p = (length_actual / length_ref) * ((flow_actual / flow_ref) ** 2) * pressure_loss_ref
    return delta_p

# Điều kiện biên an toàn kỹ thuật:
# delta_p_total_furthest_outlet <= 0.10 * nominal_system_pressure (10%)

Testing và validation

Quá trình kiểm chuẩn (Testing & Commissioning) được thực hiện qua các giai đoạn nghiêm ngặt:

  1. Kiểm tra độ bền cơ học và rò rỉ áp suất (Pressure & Leak Test):
    • Thử nghiệm áp suất nén $1.5\text{ lần}$ áp suất làm việc định mức bằng khí Nitơ sạch khô ($N_2$) trong $24\text{ giờ}$.
    • Tỷ lệ sụt áp cho phép $< 0.05% / \text{giờ}$ (đã bù trừ biến thiên nhiệt độ môi trường).
  2. Thử nghiệm chống đấu nối chéo (Anti-Cross Connection Verification):
    • Thử nghiệm xả áp từng nhánh độc lập với áp suất các hệ thống khác được nén ở mức kiểm chuẩn khác nhau ($O_2 = 4\text{ bar}$, $MA4 = 2\text{ bar}$, $SA7 = 7\text{ bar}$, $VAC = -0.4\text{ bar}$). Không ghi nhận bất kỳ sự giao thoa hay rò rỉ chéo nào.
  3. Đo kiểm độ tinh khiết và nồng độ hạt (Purity Assessment):
    • Kiểm tra điểm sương khí nén (Atmospheric Dewpoint) $\le -46^\circ\text{C}$.
    • Kiểm tra nồng độ dầu tồn dư $< 0.1\text{ mg/m}^3$.
  4. Kiểm chuẩn hệ thống tiếp địa và triệt tiêu tĩnh điện:
    • Giá trị điện trở tiếp đất đo đạc thực tế toàn mạng lưới: $R_{te} = 2.14,\Omega$ (đạt yêu cầu kỹ thuật $< 10,\Omega$ theo BS 7671).
                      KẾT QUẢ THỬ NGHIỆM ÁP LỰC TOÀN HỆ THỐNG
   ┌───────────┬────────────────────┬────────────────────┬──────────────┐
   │ Loại khí  │ Áp suất định mức   │ Áp suất thử nghiệm │ Độ sụt áp/24h│
   ├───────────┼────────────────────┼────────────────────┼──────────────┤
   │ Oxy (O2)  │ 400 kPa (4.0 bar)  │ 600 kPa (6.0 bar)  │ 0.00% (Pass) │
   │ Khí MA4   │ 400 kPa (4.0 bar)  │ 600 kPa (6.0 bar)  │ 0.01% (Pass) │
   │ Khí SA7   │ 700 kPa (7.0 bar)  │ 1050 kPa (10.5 bar)│ 0.00% (Pass) │
   │ Chân không│ -40 kPa (-0.4 bar) │ -80 kPa (-0.8 bar) │ 0.02% (Pass) │
   │ Khí CO2   │ 400 kPa (4.0 bar)  │ 600 kPa (6.0 bar)  │ 0.00% (Pass) │
   └───────────┴────────────────────┴────────────────────┴──────────────┘

Kết quả đạt được

  • Bản vẽ thiết kế hoàn chỉnh: Thiết lập hệ thống sơ đồ nguyên lý P&ID, bản vẽ mặt bằng bố trí đường ống các tầng, chi tiết hộp van AVSU và phòng máy trung tâm cho Bệnh viện Ngoại khoa Nam Sài Gòn.
  • Độ ổn định áp lực: Áp suất tại các đầu ra đạt độ đồng đều $99.2%$, ngay cả khi vận hành đồng thời $100%$ công suất phòng mổ.
  • Tiêu chuẩn kiểm soát tiếng ồn: Thiết kế bộ tiêu âm đầu ra cho trạm máy nén và máy hút chân không; mức ồn ghi nhận tại phòng máy $< 62\text{ dBA}$ và tại khu vực giường bệnh $< 35\text{ dBA}$ (vượt trội so với ngưỡng tối đa $45\text{ dBA}$ của HTM 2022).

Đổi mới và đóng góp

  1. Ứng dụng mô hình hóa chuẩn hóa theo HTM 02-01: Thay thế hoàn toàn các phương pháp ước tính lưu lượng kinh nghiệm bằng công thức tính toán dòng đa dạng có cơ sở khoa học, giúp kích thước đường ống được tối ưu hóa, giảm $23%$ khối lượng vật tư đồng so với thiết kế cũ.
  2. Cấu hình trạm nguồn dự phòng kép phân tầng:
    • Hệ thống Oxy kết hợp giữa bồn lỏng VIE làm việc chính và dàn tự động $2 \times 10$ chai dự phòng độc lập, đảm bảo nguồn cung dự trữ tương đương 30 ngày ngay cả khi xảy ra sự cố gián đoạn nạp lỏng.
    • Trạm máy nén khí y tế ứng dụng cụm máy nén xoắn ốc không dầu (Oil-free Scroll Compressor) tích hợp tháp sấy hạt hút ẩm kép, tự động luân phiên chu kỳ hoạt động.
Tiêu chí Thiết kế đồ án (HTM 02-01) Chuẩn cũ (HTM 2022) Chuẩn Mỹ (NFPA 99)
Phân định khí nén Phân tách rõ MA4 & SA7 Dùng chung áp suất 400 kPa Phân biệt Medical Air & Instrument Air
Quy định cô lập van Bắt buộc AVSU cửa phòng mổ Van khu vực phân tầng Zone Valves tại mỗi hành lang
Độ suy hao tối đa $\le 10%$ áp lực danh định $\le 10%$ áp lực danh định $\le 5\text{ psi}$ ($34.5\text{ kPa}$)
Xử lý khí gây mê Hệ thống AGSS chuyên dụng Cho phép xả thụ động Hệ thống WAGD (Waste Anesthetic)

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Phẫu thuật cấp cứu đa chấn thương: Hệ thống kích hoạt đồng thời 2 đầu cấp Oxy ($100\text{ L/min}$), 2 đầu hút chân không ($120\text{ L/min}$), 1 đầu khí SA7 chạy máy cưa xương ($350\text{ L/min}$) và 1 đầu AGSS xử lý khí gây mê mà không gây sụt áp trên các phòng mổ lân cận.
                  LỘ TRÌNH TRIỂN KHAI THI CÔNG HỆ THỐNG MGPS
 ┌────────────────┐     ┌────────────────┐     ┌────────────────┐
 │ GIAI ĐOẠN 1    │     │ GIAI ĐOẠN 2    │     │ GIAI ĐOẠN 3    │
 │ Chuẩn bị nền   │ ──► │ Lắp đặt tuyến  │ ──► │ Lắp đặt thiết  │
 │ móng bồn VIE & │     │ ống nhánh &    │     │ bị phòng máy & │
 │ định vị trục   │     │ hàn ống Cu-DHP │     │ tủ van AVSU    │
 └────────────────┘     └────────────────┘     └────────────────┘
                                                       │
 ┌────────────────┐     ┌────────────────┐             │
 │ GIAI ĐOẠN 5    │     │ GIAI ĐOẠN 4    │             ▼
 │ Kiểm định y tế,│ ◄── │ Thử áp lực N2, │ ◄───────────┘
 │ hiệu chuẩn khí │     │ kiểm tra rò rỉ │
 │ & Bàn giao     │     │ & Thổi sạch dị │
 └────────────────┘     └────────────────┘

Hiệu quả kinh tế và phân tích ROI

  • Giảm chi phí mua khí Oxy: Chi phí khí hóa lỏng nạp bồn VIE trung bình thấp hơn $40 - 55%$ so với mua oxy dạng chai nén đóng sẵn.
  • Tiết kiệm nhân công vận hành: Cắt giảm $100%$ nhân lực khuân vác, quản lý và kiểm tra bình khí tại các tầng.
  • Thời gian hoàn vốn (ROI): Ước tính từ $2.5 - 3.5\text{ năm}$ dựa trên lưu lượng tiêu thụ của bệnh viện ngoại khoa quy mô 200–300 giường.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Chưa tích hợp giao thức điều khiển số hóa thời gian thực (IoT/SCADA) để truyền dữ liệu áp suất, nhiệt độ bồn lỏng và nhật ký tiêu thụ về thiết bị di động của kỹ sư y sinh.
  • Thiết kế chủ yếu dựa trên nguồn lỏng VIE thương mại, chưa có trạm tự sinh khí Oxy PSA tại chỗ cho tình huống cách ly thảm họa y tế diện rộng.

Hướng phát triển đề xuất

  1. Xây dựng module giám sát IoT công nghiệp sử dụng vi điều khiển ESP32/ARM Cortex truyền thông qua mạng cảm biến không dây LoraWAN về phòng máy chủ trung tâm.
  2. Tích hợp thuật toán Machine Learning để dự báo lưu lượng tiêu thụ khí theo mùa dịch bệnh và tự động cảnh báo lịch đặt hàng oxy hóa lỏng.

Đối tượng hưởng lợi

  • Sinh viên & Giảng viên ngành Kỹ thuật Y sinh / Điện - Điện tử: Nguồn tài liệu học thuật hoàn chỉnh về tính toán phụ tải thủy lực khí y tế, các tiêu chuẩn Châu Âu và phương pháp chọn thiết bị cơ - điện y tế.
  • Kỹ sư tư vấn & Nhà thầu cơ điện y tế (M&E Healthcare): Cung cấp quy trình bài bản từ khảo sát, lên sơ đồ P&ID, tính chọn kích thước ống đồng đến quy trình nghiệm thu xả áp chống đấu nối chéo.
  • Ban Giám đốc & Đơn vị Quản trị Bệnh viện: Cơ sở khoa học để hoạch định chi phí đầu tư hạ tầng khí y tế, tối ưu hóa chi phí vận hành và đảm bảo an toàn tuyệt đối theo tiêu chuẩn Bộ Y tế.
  • Bác sĩ & Bệnh nhân: Thao tác lấy khí cấp cứu tức thời, triệt tiêu tiếng ồn máy nén, đảm bảo môi trường vô trùng tuyệt đối trong khu vực điều trị ngoại khoa.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật quan trọng nhất đối với vị trí đặt bồn Oxy lỏng (VIE) là gì?

Khu vực đặt bồn VIE phải có diện tích tối thiểu $5\text{m} \times 5\text{m}$, nền bê tông cốt thép chịu tải cao, thông thoáng, bao quanh bởi tường rào thép B40 cao $2 - 3\text{m}$ có cửa mở ra ngoài $180^\circ$. Bắt buộc cách ly tối thiểu $5\text{m}$ đối với nguồn phát tia lửa, hố ga, rãnh thoát nước, và phải có hệ thống tiếp địa với điện trở $R_{te} < 10,\Omega$.

2. Vì sao không được dùng ống đồng xây dựng dân dụng cho hệ thống khí y tế?

Ống đồng dân dụng thường chứa cặn dầu bôi trơn trong quá trình kéo ống và hàm lượng tạp chất carbon cao. Khi dẫn khí Oxy áp suất cao, dầu mỡ sẽ tự bốc cháy hoặc phát nổ. Ống khí y tế bắt buộc phải là loại BS EN 13348, được tẩy sạch dầu mỡ, khử trùng và hàm lượng carbon bề mặt không vượt quá $32\text{ mg/dm}^2$.

3. Hệ thống hộp van AVSU có vai trò gì và bố trí ở đâu?

AVSU (Area Valve Service Unit) là cụm van ngắt khẩn cấp kèm cổng cấp khí phụ và đồng hồ áp suất. AVSU được bố trí tại hành lang ngoài của từng tầng, từng khoa và ngay trước cửa phòng mổ/ICU, cho phép nhân viên y tế ngắt nguồn khí khẩn cấp khi có hỏa hoạn hoặc cách ly đoạn ống để bảo trì mà không làm gián đoạn các khu vực khác.

4. Tại sao hệ thống khí nén y tế lại chia thành hai mức áp suất MA4 và SA7?

  • MA4 (400 kPa): Dùng để thở nhân tạo, máy gây mê và thở oxy nồng độ cao; yêu cầu lưu lượng thấp hơn nhưng độ tinh khiết, độ khô (điểm sương âm) và độ sạch sinh học cực kỳ khắt khe.
  • SA7 (700 kPa): Cung cấp động năng truyền động cho các dụng cụ phẫu thuật xương khớp với yêu cầu lưu lượng lớn (tới $350\text{ L/min}$); nếu dùng áp suất $400\text{ kPa}$ dụng cụ sẽ không đủ công suất cắt.

5. Chi phí đầu tư ban đầu và thời gian hoàn vốn của hệ thống MGPS trung tâm?

Mặc dù chi phí đầu tư ban đầu (CAPEX) cao hơn việc trang bị bình khí phân tán khoảng $30 - 45%$, nhưng chi phí vận hành (OPEX) hàng năm giảm hơn $50%$ do giá thành oxy lỏng rẻ hơn khí đóng chai và giảm thiểu chi phí quản lý rủi ro. Thời gian thu hồi vốn trung bình từ $2.5$ đến $3.5$ năm.

Kết luận

Đồ án tốt nghiệp "Thiết kế hệ thống khí y tế cho Bệnh viện Ngoại khoa Nam Sài Gòn" đã giải quyết bài toán kỹ thuật phức tạp trong thiết kế hạ tầng bệnh viện hiện đại. Thông qua việc làm chủ phương pháp luận thiết kế chuẩn mực theo HTM 02-01 và HTM 2022, đề tài đã cung cấp lời giải toán học và kỹ thuật chặt chẽ từ khâu tính toán lưu lượng đa dạng, định cỡ ống phân phối, kiểm soát tổn thất áp lực $\Delta P \le 10%$, cho đến các giải pháp an toàn cảnh báo và tiếp địa chống tĩnh điện theo chuẩn BS 7671.

Kết quả nghiên cứu không chỉ mang giá trị học thuật xuất sắc cho sinh viên khối ngành kỹ thuật Điện tử - Y sinh, mà còn là bản thuyết minh kỹ thuật giàu tính thực tiễn, sẵn sàng phục vụ công tác thẩm định và triển khai thi công tại các dự án bệnh viện tiêu chuẩn quốc tế tại Việt Nam.
