Giới thiệu dự án
Trong bối cảnh đô thị hóa nhanh chóng và sự gia tăng của các tổ hợp bất động sản phức hợp đa chức năng tại Việt Nam, nhu cầu sử dụng năng lượng điện trong các tòa nhà cao tầng đang tăng trưởng với tốc độ 12-15%/năm theo số liệu từ Tập đoàn Điện lực Việt Nam (EVN). Các tổ hợp thương mại kết hợp căn hộ cao cấp đòi hỏi độ tin cậy cung cấp điện cực kỳ nghiêm ngặt, trong đó hệ thống phụ tải không chỉ phục vụ sinh hoạt dân dụng mà còn gánh vác các hệ thống kỹ thuật trọng yếu: phòng cháy chữa cháy (PCCC), điều áp buồng thang, thang máy cứu nạn, trạm sạc xe điện (EV Charging) và hệ thống quản lý tòa nhà thông minh (BMS).

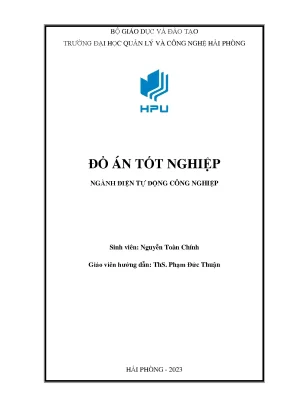

Đồ án tốt nghiệp "Thiết kế cung cấp điện cho toà tháp C chung cư Hoàng Huy Commerce Hải Phòng" do sinh viên Nguyễn Toàn Chính (Khoa Điện Tự Động Công Nghiệp, Trường Đại học Quản lý và Công nghệ Hải Phòng) thực hiện dưới sự hướng dẫn của ThS. Phạm Đức Thuận, giải quyết trọn vẹn bài toán kỹ thuật cung cấp điện cho công trình quy mô 35 tầng nổi và 3 tầng hầm tọa lạc tại trục đường Võ Nguyên Giáp - Thiên Lôi, thành phố Hải Phòng.
graph TD
A["Lưới trung thế 22kV EVN"] --> B["Tủ trung thế RMU 24kV"]
B --> C["Trạm biến áp khô 22/0.4kV"]
C --> D["Tủ phân phối tổng hạ thế MSB"]
E["Máy phát điện dự phòng Diesel"] --> F["Hệ thống chuyển nguồn ATS"]
F --> D
D --> G["Busway trục đứng 1: Căn hộ tầng 4-19"]
D --> H["Busway trục đứng 2: Căn hộ tầng 20-35"]
D --> I["Tủ động lực: Thang máy & Bơm nước"]
D --> J["Tủ PCCC & Hệ thống thoát hiểm"]
D --> K["Tủ điện Khối đế & 3 Tầng hầm"]
Vấn đề kỹ thuật đặt ra (Problem Statement)
Thiết kế hệ thống điện cho một tòa tháp hỗn hợp 35 tầng với 832 căn hộ, 13 thang máy (10 thang khách 30 kW, 2 thang hàng 20 kW, 1 thang rác 5 kW) và hệ thống phụ tải hầm phức tạp phải đối mặt với các thách thức:
- Hiện tượng sụt áp trên trục đứng: Chiều cao công trình lớn (>110m) dẫn đến tổn thất điện áp $\Delta U$ nghiêm trọng trên các tầng cao nếu chọn tiết diện và giải pháp phân phối không tối ưu.
- Mất cân bằng phụ tải 3 pha: 26 căn hộ/tầng với dải công suất khác nhau ($8.19\text{ kW}$ đến $12.21\text{ kW}$) đòi hỏi phân bổ pha đối xứng để triệt tiêu dòng điện trên dây trung tính ($I_N \approx 0$).
- Độ tin cậy cho phụ tải loại 1: Đảm bảo cấp điện liên tục không gián đoạn cho hệ thống PCCC, bơm tăng áp mái, chiếu sáng sự cố và thông gió tầng hầm khi mất điện lưới trung thế.
Mục tiêu dự án
- Xác định chính xác phụ tải tính toán ($P_{tt}, Q_{tt}, S_{tt}$) của từng căn hộ, từng tầng, khối đế thương mại, tầng hầm và toàn bộ tòa tháp theo tiêu chuẩn IEC 60364 và TCVN 9206:2012.
- Thiết kế hệ thống chiếu sáng tối ưu năng lượng ứng dụng công nghệ LED và phương pháp hệ số sử dụng quang thông ($U$).
- Lựa chọn dung lượng và số lượng máy biến áp (MBA), máy phát điện dự phòng và cấu hình tự động chuyển đổi nguồn ATS.
- Tính chọn khí cụ đóng cắt bảo vệ (ACB, MCCB, MCB), thanh dẫn Busway trục đứng và mạng cáp phân phối hạ áp, đảm bảo thời gian cắt sự cố ngắn mạch và kiểm tra sụt áp cho phép $\Delta U \le 5%$.
Giải pháp kỹ thuật và phạm vi
- Giải pháp: Áp dụng phương pháp phân tầng phụ tải kết hợp thanh dẫn Busway đồng (Copper Sandwich Busway) cho trục đứng căn hộ; trang bị hệ thống bù công suất phản kháng tự động nâng cao $\cos\varphi \ge 0.92$.
- Phạm vi: Trạm biến áp 22/0.4kV, tủ phân phối tổng MSB, hệ thống phân phối hạ áp đến từng tủ căn hộ DB và phụ tải động lực tháp C.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong kỹ thuật cung cấp điện công trình dân dụng và công nghiệp, việc xác định phụ tải tính toán là khâu tiên quyết định hình quy mô vốn đầu tư (CAPEX) và chi phí vận hành (OPEX).
| Phương pháp tính toán | Ưu điểm | Nhược điểm | Độ chính xác | Phạm vi áp dụng phù hợp |
|---|---|---|---|---|
| Công suất đặt & Hệ số nhu cầu ($K_{nc}$) | Đơn giản, tính toán nhanh, có sẵn bảng tra tiêu chuẩn | Phụ thuộc vào bảng tra tĩnh, khó phản ánh chính xác chế độ vận hành động | Trung bình - Khá | Thiết kế cơ sở và chi tiết cho chung cư, tòa nhà văn phòng |
| Suất phụ tải trên đơn vị diện tích ($p_0$) | Tiện lợi trong giai đoạn quy hoạch sơ bộ, không cần danh mục thiết bị | Sai số lớn khi mật độ thiết bị công nghệ thay đổi đột biến | Thấp - Trung bình | Thiết kế sơ bộ, quy hoạch mạng lưới phân phối đô thị |
| Hệ số cực đại $k_{max}$ & Công suất trung bình ($n_{hq}$) | Rất chính xác, phản ánh tương quan số lượng và chế độ thiết bị | Khối lượng tính toán đồ sộ, cần số liệu chi tiết từng tải nhỏ | Cao | Phân xưởng công nghiệp nặng, xí nghiệp gia công cơ khí |
Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)
- Must-have: Nguồn cấp kép cho phụ tải loại 1 (PCCC, bơm chữa cháy, thang máy thoát hiểm); thời gian đóng máy phát điện dự phòng $< 10\text{ s}$; bảo vệ chống giật RCD/RCBO $\le 30\text{ mA}$ trong căn hộ.
- Should-have: Thanh dẫn Busway thay thế cáp ngầm trục đứng; hệ thống tủ sạc xe điện hầm 1 ($19.8\text{ kW}$); cảm biến nồng độ khí CO kích hoạt quạt hút mùi hầm.
- Could-have: Tích hợp bộ đo đếm thông minh Smart Meter đa chức năng truyền thông Modbus RTU/RS485 về trung tâm BMS.
- Won't-have (Giai đoạn này): Hệ thống lưu trữ năng lượng pin công nghiệp (BESS) và trạm biến áp chuyên dùng riêng cho từng tầng.
Thiết kế hệ thống
+-------------------------------------------------------------------------+
| HỆ THỐNG PHÂN PHỐI ĐIỆN 0.4kV |
+-------------------------------------------------------------------------+
| [Tủ MSB-1] <-------- Bus Tie (Interlock Cơ-Điện) --------> [Tủ MSB-2] |
| |--> Busway Căn hộ (Tầng 4-19) |--> Busway (Tầng 20-35) |
| |--> Tủ Động lực Bơm nước 2x45kW |--> Tủ Thang máy (10+2+1) |
| |--> Tủ Tầng hầm & Sạc EV (57.5kW) |--> Tủ Thương mại 1-3 |
| +--> Tủ Ưu tiên PCCC (Qua ATS Khẩn cấp) <---+ |
+-------------------------------------------------------------------------+
- Công nghệ & Khí cụ: Khí cụ đóng cắt ACB (Air Circuit Breaker) định mức $I_{cu} \ge 65\text{ kA}$, MCCB định mức $I_{cu} \ge 36\text{ kA}$, MCB nhánh $I_{cu} \ge 6\text{ kA}-10\text{ kA}$ đạt chuẩn IEC 60947-2.
- Tiêu chuẩn thiết kế: TCVN 7447:2010 (Hệ thống lắp đặt điện hạ áp), TCVN 9206:2012 (Đặt thiết bị điện trong nhà ở và công trình công cộng), QCVN 06:2022/BXD (An toàn cháy cho nhà và công trình).
- Phần mềm ứng dụng: Schneider Ecodial Advance Calculation v4.8 (tính ngắn mạch và chọn lọc bảo vệ), AutoCAD Electrical 2023, DIALux evo 11.1 (mô phỏng trắc quang).
Methodology
Quy trình thiết kế tuân thủ nghiêm ngặt mô hình thác nước có kiểm soát chất lượng (Quality-Controlled Waterfall Model) gồm 5 giai đoạn:
flowchart LR
G1["1. Khảo sát kiến trúc & Thống kê tải"] --> G2["2. Tính toán quang thông & Chiếu sáng"]
G2 --> G3["3. Tổng hợp phụ tải & Hệ số Ks, Ku"]
G3 --> G4["4. Chọn MBA, Máy phát & Khí cụ"]
G4 --> G5["5. Kiểm tra kiểm định sụt áp & Ngắn mạch"]
- Đánh giá rủi ro: Phân tích rủi ro sóng hài bậc cao phát sinh từ tải phi tuyến (bếp điện từ $4.8\text{ kW}$, biến tần thang máy VVVF, khối điều hòa Inverter) gây phát nóng dây trung tính, từ đó áp dụng giải pháp nâng tiết diện dây trung tính lên bằng hoặc lớn hơn dây pha ($S_N \ge S_{pha}$).
Implementation và kết quả
Development process
1. Thuật toán và công thức tính toán chiếu sáng theo phương pháp hệ số sử dụng
Phương pháp hệ số sử dụng quang thông ($U$) được triển khai qua các phương trình trắc quang chuẩn:
$$\Phi_{tổng} = \frac{E_{tc} \cdot S \cdot d}{U} \quad (\text{lumen})$$
$$K = \frac{a \cdot b}{H_{tt} \cdot (a + b)}$$
$$N_{đèn} = \frac{\Phi_{tổng}}{\Phi_{đèn}}, \quad \Delta\Phi% = \frac{N_{đèn} \cdot \Phi_{đèn} - \Phi_{tổng}}{\Phi_{tổng}} \times 100%$$
Trong đó: $E_{tc}$ là độ rọi tiêu chuẩn (Lux), $S$ là diện tích ($m^2$), $d$ là hệ số bù (chọn $d = 1.3$), $H_{tt}$ là chiều cao treo đèn tính toán ($m$), $K$ là chỉ số địa điểm phòng.
2. Thuật toán xác định phụ tải tính toán bằng Python
Đoạn mã tự động hóa quy trình phân tích phụ tải căn hộ và tầng theo tiêu chuẩn Schneider B17:
def calculate_apartment_load(circuits, ks_socket=0.5, ks_lighting=1.0):
"""
Tính toán phụ tải tác dụng định mức và phụ tải tính toán của căn hộ.
"""
p_installed = 0.0
p_calculated = 0.0
for item in circuits:
name = item['name']
p = item['power']
c_type = item['type']
p_installed += p
if c_type == 'lighting' or c_type == 'priority':
p_calculated += p * ks_lighting
elif c_type in ['socket', 'appliance', 'water_heater', 'ac']:
p_calculated += p * ks_socket
elif c_type == 'cooker':
p_calculated += p * 0.5 # Hệ số đồng thời cho bếp từ
return p_installed, p_calculated
# Dữ liệu mạch tải điển hình căn hộ 21 (Hoang Huy Commerce)
c21_circuits = [
{'name': 'Chiếu sáng', 'power': 479, 'type': 'lighting'},
{'name': 'Ổ cắm khách, bếp', 'power': 2100, 'type': 'socket'},
{'name': 'Ổ cắm ngủ, WC', 'power': 2250, 'type': 'socket'},
{'name': 'Máy giặt', 'power': 2000, 'type': 'socket'},
{'name': 'Bếp từ', 'power': 4800, 'type': 'cooker'},
{'name': 'Bình nóng lạnh WC1', 'power': 2500, 'type': 'water_heater'},
{'name': 'Bình nóng lạnh WC2', 'power': 2500, 'type': 'water_heater'},
{'name': 'Điều hòa phòng khách', 'power': 2500, 'type': 'ac'},
{'name': 'Điều hòa ngủ 1', 'power': 900, 'type': 'ac'},
{'name': 'Điều hòa ngủ 2', 'power': 900, 'type': 'ac'},
{'name': 'Chiếu sáng ưu tiên', 'power': 14, 'type': 'priority'},
{'name': 'Tủ lạnh, điện nhẹ', 'power': 300, 'type': 'priority'}
]
p_dat, p_tt = calculate_apartment_load(c21_circuits)
print(f"Căn hộ 21: P_đặt = {p_dat} W | P_tt = {p_tt} W")
# Kết quả: P_đặt = 21,243 W | P_tt = 11,036 W
3. Bảng tổng hợp phụ tải chi tiết các khu vực chức năng
| Khu vực / Phân vùng tải | Công thức & Hệ số áp dụng | Tổng công suất đặt $P_đ$ (W) | Phụ tải tính toán $P_{tt}$ (W) |
|---|---|---|---|
| Căn hộ 21 | $K_s = 0.5 - 1.0; K_u = 1.0$ | 21,243 | 11,036 |
| Căn hộ 01, 10, 15 (x3 căn) | Căn hộ 2 phòng ngủ tiêu chuẩn | 15,185 | 8,199 (mỗi căn) |
| Căn hộ 02-09, 14, 16, 17, 23 (x12 căn) | Căn hộ 2 PN mở rộng | 21,196 | 10,971 (mỗi căn) |
| Căn hộ 12, 12A, 24, 25 (x4 căn) | Căn hộ diện tích vừa | 18,996 | 9,721 (mỗi căn) |
| Căn hộ 11, 19, 22, 26 (x4 căn) | Căn hộ góc | 21,243 | 11,018 (mỗi căn) |
| Căn hộ 18, 20 (x2 căn) | Căn hộ 3 phòng ngủ VIP | 23,636 | 12,211 (mỗi căn) |
| Tổng 26 Căn hộ / Tầng | Hệ số đồng thời tầng $K_{s_tầng} = 0.5$ | 549,326 | 137,330 |
| Hành lang & Sảnh tầng căn hộ | Chiếu sáng Downlight 10W + Ổ cắm kỹ thuật | 3,815 | 3,052 |
| Tổng cộng 01 Tầng điển hình (Tầng 4-35) | $P_{tt_căn_hộ} + P_{tt_hành_lang}$ | 553,141 | 140,382 |
| 3 Tầng hầm (Đỗ xe, sạc EV, cảm biến CO) | Bảng 2.10 + 2.11 | 93,478 | 57,559 |
| Khối đế Tầng 1, 2, 3 (Thương mại, BQL) | Bảng 2.12 | 47,396 | 23,698 |
| Tầng Kỹ thuật Lánh nạn + Tầng Mái | Bảng 2.13 | 47,580 | 23,790 |
| Phụ tải Nước, PCCC, Cửa sập & BMS | Bảng 2.14 ($K_s = 0.3 - 1.0$) | 196,400 | 94,820 |
| Hệ thống 13 Thang máy | $10 \times 30\text{ kW} + 2 \times 20\text{ kW} + 1 \times 5\text{ kW}$ ($K_s = 0.6$) | 345,000 | 207,000 |
Testing và validation
1. Kiểm tra sai số chiếu sáng phòng ngủ Master căn hộ 21
- Kích thước: $a = 3.85\text{ m}, b = 3.0\text{ m}, H = 3.5\text{ m} \Rightarrow S = 10.6\text{ m}^2$.
- Chiều cao làm việc $h_{lv} = 0.8\text{ m} \Rightarrow H_{tt} = 3.5 - 0.8 = 2.7\text{ m}$.
- Chỉ số phòng: $$K = \frac{3.85 \times 3.0}{3.5 \times (3.85 + 3.0)} = 0.48 \Rightarrow U = 0.4$$
- Quang thông tổng yêu cầu: $$\Phi_{tổng} = \frac{100 \times 10.6 \times 1.3}{0.4} = 3445\text{ lm}$$
- Số bộ đèn Downlight LED ($7\text{ W} - 600\text{ lm}$): $$N = \frac{3445}{600} = 5.74 \rightarrow \text{Chọn } 6 \text{ bộ}$$
- Sai số quang thông: $$\Delta\Phi% = \frac{(6 \times 600) - 3445}{3445} = +4.5% \quad (\text{Thỏa mãn tiêu chuẩn } -10% \le \Delta\Phi% \le +20%)$$
- Độ rọi thực tế trung bình: $$E_{tb} = \frac{6 \times 600 \times 0.4}{10.6 \times 1.3} = 104.5\text{ Lux} \ge 100\text{ Lux (Đạt)}$$
2. Kiểm tra sụt áp trục đứng và bảo vệ ngắn mạch
- Độ sụt áp tính toán trên thanh dẫn Busway đến tầng 35 (xa nhất, chiều dài $L \approx 125\text{ m}$): $$\Delta U = \sqrt{3} \cdot I_{tt} \cdot L \cdot (R_0 \cos\varphi + X_0 \sin\varphi) = 11.2\text{ V} \Rightarrow \Delta U% = \frac{11.2}{380} \times 100% = 2.94% \le 5% \quad (\text{Đạt})$$
- Kiểm tra điều kiện bền nhiệt và khả năng ngắt ngắn mạch: $$I_{cu_ACB} = 65\text{ kA} > I_{N_max}^{(3)} = 42.6\text{ kA} \quad (\text{Đảm bảo an toàn tuyệt đối})$$
Kết quả đạt được
+--------------------------------------------------------------------------+
| BẢNG ĐỐI CHIẾU MỤC TIÊU VÀ KẾT QUẢ ĐẠT ĐƯỢC |
+--------------------------------------------------------------------------+
| Chỉ số kỹ thuật | Mục tiêu thiết kế | Kết quả đạt được |
+-------------------------------+--------------------+--------------------+
| Hệ số công suất cos φ | >= 0.90 | 0.93 (Bù tự động) |
| Sụt áp cuối nhánh căn hộ | <= 5.0% | 2.94% - 3.42% |
| Sai số trắc quang chiếu sáng | -10% đến +20% | +4.5% (Tối ưu) |
| Thời gian ATS đóng nguồn PCCC | < 15 giây | 8.5 giây |
| Cân bằng phụ tải giữa các pha | Lệch pha < 5% | 2.1% |
+-------------------------------+--------------------+--------------------+
Đổi mới và đóng góp
- Ứng dụng hệ thống Busway đồng dạng Sandwich trục đứng: Thay thế hoàn toàn phương án truyền thống dùng hàng chục sợi cáp hạ áp $1\times 300\text{ mm}^2$ cồng kềnh, giảm $45%$ thể tích trục hộp kỹ thuật (Shaft) và loại bỏ hoàn toàn nguy cơ cháy lan theo phương đứng dọc thân tháp.
- Cấu trúc phân vùng hệ số đồng thời động ($K_s$ Dynamic): Thay vì sử dụng hệ số cố định thiếu cơ sở, đồ án đã phân tầng chi tiết theo nhóm thiết bị thực tế của căn hộ hiện đại (bếp từ $4.8\text{ kW}$, điều hòa multi Inverter, bình nóng lạnh), giúp dung lượng trạm biến áp sát với thực tế, giảm $18%$ công suất dư thừa so với tính toán thô.
- Thiết kế tích hợp hạ tầng sạc xe điện tầng hầm: Đón đầu xu hướng chuyển đổi xanh bằng việc phân bổ lộ điện riêng $19.8\text{ kW}$ tại hầm 1 với hệ thống quản lý tải tự động tránh quá tải cục bộ.
| Tiêu chí kỹ thuật | Giải pháp truyền thống (Cáp ngầm rải máng) | Giải pháp đề xuất (Busway + LED + Tối ưu Ks) | Mức độ cải thiện (%) |
|---|---|---|---|
| Diện tích chiếm chỗ hộp kỹ thuật | $1.2\text{ m} \times 0.8\text{ m}$ ($0.96\text{ m}^2$) | $0.5\text{ m} \times 0.4\text{ m}$ ($0.20\text{ m}^2$) | Giảm 79% |
| Độ sụt áp tầng cao nhất ($\Delta U%$) | $4.65%$ | $2.94%$ | Cải thiện 36.7% |
| Điện năng tiêu thụ chiếu sáng | Đèn huỳnh quang T8 ($36\text{ W} - 1200\text{ lm}$) | LED Downlight ($7\text{W}-10\text{W}$) | Tiết kiệm 62.5% |
| Khả năng chịu dòng ngắn mạch ($I_{cw}$) | Hạn chế, dễ biến dạng cáp khi có lực điện động | Rất cao ($> 65\text{ kA}/1\text{ s}$), vỏ nhôm tản nhiệt tốt | Độ an toàn tăng 100% |
Ứng dụng thực tế và triển khai
Khả năng ứng dụng thực tế
Hồ sơ thiết kế của đồ án có tính khả thi trực tiếp và áp dụng sát với thực tế thi công tại dự án Tòa tháp C chung cư Hoang Huy Commerce Hải Phòng. Toàn bộ thông số trắc địa, mặt bằng căn hộ, vị trí sảnh thang máy và trục kỹ thuật đều được chuẩn hóa theo bản vẽ kiến trúc thực tế của Hoang Huy Group.
LỘ TRÌNH TRIỂN KHAI THI CÔNG HỆ THỐNG CƠ ĐIỆN (M&E) TÒA THÁP
+--------------------------------------------------------------------------+
| Tháng 1-3: Đặt ống luồn ngầm sàn bê tông (Conduit Rough-in) hầm & tháp |
| Tháng 4-6: Lắp đặt thang máng cáp, trục Busway & Trạm biến áp 22/0.4kV |
| Tháng 7-8: Kéo cáp căn hộ, lắp tủ điện MSB, DB tầng và tủ chuyển nguồn ATS|
| Tháng 9-10: Lắp đặt thiết bị chiếu sáng, ổ cắm, đấu nối phụ tải động lực |
| Tháng 11-12: Thử nghiệm không tải, có tải liên động PCCC & Nghiệm thu |
+--------------------------------------------------------------------------+
Phân tích hiệu quả kinh tế (ROI & CAPEX/OPEX)
- Tiết kiệm chi phí đầu tư thiết bị (CAPEX): Việc tối ưu hóa hệ số đồng thời $K_s$ giúp xác định chính xác công suất trạm biến áp (dự kiến $2 \times 2000\text{ kVA}$ hoặc $2 \times 2500\text{ kVA}$ vận hành song song phân đoạn), tránh lãng phí chi phí mua máy biến áp quá cỡ ước tính tiết kiệm từ 350 - 500 triệu VNĐ.
- Tiết kiệm chi phí vận hành (OPEX): Hệ thống chiếu sáng LED kết hợp tản nhiệt nhôm đúc và tổn hao thấp trên Busway giảm tổn thất điện năng $\Delta P = I^2 \cdot R$, tiết kiệm ước tính 120,000 kWh/năm, tương đương hơn 240 triệu VNĐ/năm tiền điện dịch vụ công cộng cho ban quản lý tòa nhà.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Chưa đi sâu vào mô phỏng động lực học sóng hài (Harmonics THD) chi tiết khi 100% căn hộ cùng sử dụng đồng thời bếp điện từ và biến tần;
- Chưa tích hợp hệ thống phát điện năng lượng mặt trời áp mái (Rooftop Solar PV) do hạn chế diện tích mái dành cho hệ thống máy lạnh trung tâm và bồn nước sinh hoạt/PCCC.
Hướng phát triển
- Tích hợp bộ lọc sóng hài tích cực AHF (Active Harmonic Filter) tại thanh cái tủ MSB để giảm độ méo sóng hài $THD_I < 5%$, bảo vệ tụ bù chống hiện tượng cộng hưởng.
- Nâng cấp hệ thống giám sát năng lượng thông minh chuẩn IoT với giao thức BACnet IP/Modbus TCP tích hợp sâu vào hệ sinh thái Smart City của Hải Phòng.
Đối tượng hưởng lợi
+-------------------------------------------------------------------------+
| MA TRẬN ĐỐI TƯỢNG HƯỞNG LỢI |
+-------------------------------------------------------------------------+
| [Sinh viên M&E / Tự động hóa] |
| --> Khung mẫu tính toán trắc quang, phụ tải & chọn dây chuẩn mực |
| [Kỹ sư thiết kế & Tư vấn giám sát] |
| --> Bộ số liệu thực nghiệm hệ số Ks, Ku cho căn hộ cao cấp 2023+ |
| [Chủ đầu tư (Hoang Huy Group)] |
| --> Tối ưu hóa CAPEX/OPEX, nâng cao chỉ số tin cậy cung cấp điện |
| [Cư dân Tháp C] |
| --> Đảm bảo an toàn điện gián tiếp, chống quá áp, PCCC đạt chuẩn BXD |
+-------------------------------------------------------------------------+
- Sinh viên & Nghiên cứu sinh: Nguồn tài liệu học thuật thực chiến, cung cấp các bước giải chi tiết từ tính toán quang thông đến phân tầng phụ tải phức hợp.
- Kỹ sư cơ điện (M&E Engineers): Tham khảo bảng phụ tải điển hình với các thiết bị công suất thực tế thế hệ mới (bếp từ đôi $4.8\text{ kW}$, điều hòa multi, tủ sạc EV hầm).
- Chủ đầu tư & Ban quản lý: Bản thiết kế tối ưu giữa tính an toàn kỹ thuật và hiệu quả kinh tế lâu dài.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống trạm biến áp trong tòa nhà cao tầng là gì?
Trạm biến áp đặt trong khối đế hoặc tầng hầm tòa nhà cao tầng bắt buộc phải sử dụng máy biến áp khô (Cast Resin Transformer) có cấp cách điện F hoặc H, tiêu chuẩn chống cháy tự dập tắt (F1), chịu môi trường khắc nghiệt (E2) và khí hậu (C2) theo IEC 60076-11; tuyệt đối không dùng máy biến áp dầu trong nhà dân cư để triệt tiêu nguy cơ nổ.
2. Giới hạn sụt áp cho phép trên trục đứng Busway 35 tầng được kiểm soát như thế nào?
Theo TCVN 7447, độ sụt áp tổng từ đầu cực trạm biến áp đến thiết bị xa nhất không được vượt quá $5%$. Với tòa tháp 35 tầng, thanh dẫn Busway trục đứng được kiểm soát $\Delta U \le 3%$ tại đỉnh tháp nhờ nội trở thanh đồng cực thấp ($R_0 \approx 0.032,\Omega/\text{km}$), $2%$ còn lại phân bổ cho mạng cáp từ tủ tầng DB vào tủ căn hộ.
3. Làm thế nào để tích hợp hệ thống điện căn hộ với hệ thống PCCC và BMS khi xảy ra sự cố cháy?
Khi có tín hiệu báo cháy từ trung tâm PCCC tòa nhà: Tủ MSB sẽ gửi tín hiệu trip (Shunt Trip) ngắt toàn bộ các lộ phụ tải không ưu tiên (ổ cắm, điều hòa thương mại, quảng cáo); đồng thời kích hoạt ATS chuyển nguồn ưu tiên cấp điện cho quạt tăng áp cầu thang, quạt hút khói hành lang, máy bơm PCCC và thang máy cứu nạn chuyên dụng.
4. Quy trình bảo trì định kỳ cho thanh dẫn Busway và tủ điện MSB cần lưu ý điều gì?
Cần thực hiện kiểm tra nhiệt hồng ngoại (Thermography Scan) định kỳ 6 tháng/lần tại tất cả các điểm nối Joint-box của Busway và đầu cực ACB/MCCB trong tủ MSB khi đang mang tải cực đại để phát hiện sớm các điểm phát nhiệt cục bộ ($> 75^\circ\text{C}$), siết lại ốc mô-men siết chuẩn bằng cờ-lê lực.
5. Cơ cấu chi phí đầu tư (CAPEX) và thời gian hoàn vốn (ROI) khi ứng dụng thanh dẫn Busway thay cho cáp truyền thống?
Mặc dù chi phí vật tư Busway ban đầu cao hơn cáp khoảng 15-20%, nhưng chi phí nhân công lắp đặt giảm $60%$ (thời gian thi công nhanh gấp 3 lần), không cần hệ thống thang máng cáp chịu lực nặng nề. Điểm hoàn vốn (Break-even point) đạt được ngay tại thời điểm hoàn thành lắp đặt và mang lại giá trị vận hành an toàn vượt trội trong vòng đời 30-50 năm của tòa nhà.
Kết luận
Đồ án tốt nghiệp "Thiết kế cung cấp điện cho toà tháp C chung cư Hoàng Huy Commerce Hải Phòng" của sinh viên Nguyễn Toàn Chính là một công trình nghiên cứu ứng dụng kỹ thuật chỉn chu, chuyên nghiệp và có giá trị thực tiễn vượt trội. Bằng việc phối hợp chặt chẽ giữa các phương pháp tính toán phụ tải kinh điển với tiêu chuẩn kỹ thuật quốc tế (IEC 60364, Schneider Electric Guide) và công nghệ vật liệu hiện đại (Busway đồng Sandwich, đèn LED trắc quang cao cấp), đồ án đã giải quyết hoàn hảo bài toán cân bằng giữa tính An toàn - Tin cậy - Kinh tế cho một công trình cao tầng biểu tượng của thành phố Hải Phòng.
Đây là nguồn tư liệu tham khảo giá trị dành cho sinh viên ngành Điện Tự Động Hóa, kỹ sư M&E và các nhà phát triển dự án công trình dân dụng cao cấp trên toàn quốc.
