Giới thiệu dự án

Sự bùng nổ của quá trình đô thị hóa tại Việt Nam kéo theo sự gia tăng nhanh chóng của các tổ hợp nhà ở cao tầng và trung tâm thương mại. Theo thống kê của Bộ Xây dựng, hệ thống cơ điện (M&E - Mechanical and Electrical) chiếm từ 20% đến 30% tổng mức đầu tư của một dự án cao ốc, trong đó hệ thống cung cấp điện đóng vai trò "huyết mạch" quyết định toàn bộ khả năng vận hành, độ an toàn và mức độ tiện nghi của công trình.

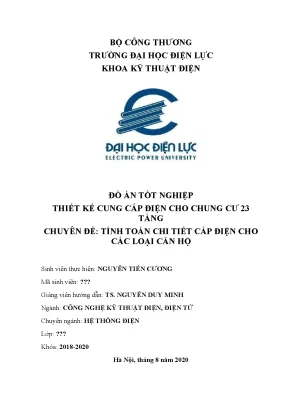

Vấn đề cốt lõi đặt ra trong đồ án tốt nghiệp "Thiết kế cung cấp điện cho chung cư 23 tầng - Chuyên đề: Tính toán chi tiết cấp điện cho các loại căn hộ" (Ngành Công nghệ Kỹ thuật điện, điện tử - Chuyên ngành Hệ thống điện, Đại học Điện Lực) là giải quyết bài toán cấp điện an toàn, liên tục và tối ưu kinh tế cho công trình có mật độ phụ tải cao, hỗn hợp nhiều loại tải phức tạp (sinh hoạt, thương mại, động lực PCCC, thang máy).

        SƠ ĐỒ TỔNG THỂ CUNG CẤP ĐIỆN TÒA NHÀ CHUNG CƯ 23 TẦNG
+--------------------+       +---------------------------------------------+
| Nguồn Lưới 22 kV   | ----> | Trạm Biến Áp (TBA) 2x1000 kVA (22/0.4 kV)   |
+--------------------+       +---------------------------------------------+
                                                    |
+--------------------+       +---------------------------------------------+
| Máy Phát CDS-880KT | ----> | Tủ ATS Chuyển Nguồn Tự Động (1600A)         |
+--------------------+       +---------------------------------------------+
                                                    |
       +--------------------------------------------+--------------------------------------------+
       |                                            |                                            |
+---------------+                            +---------------+                            +---------------+
| Tủ TPP Chính  |                            | Trục Busbar   |                            | Tủ Phụ Tải    |
| (Tầng Hầm)    |                            | Tầng 2 - 23   |                            | Ưu Tiên (TƯT) |
+---------------+                            +---------------+                            +---------------+

Mục tiêu cụ thể của dự án:

  1. Xác định chính xác phụ tải tính toán tác dụng ($P_{tt}$), phản kháng ($Q_{tt}$) và biểu kiến ($S_{tt}$) cho 176 căn hộ (gồm 88 căn loại A diện tích $98,9\text{ m}^2$ và 88 căn loại B diện tích $95,5\text{ m}^2$), khối đế thương mại và hệ thống động lực.
  2. Lựa chọn cấu hình trạm biến áp phân phối $22/0,4\text{ kV}$ tối ưu dựa trên hàm chi phí kinh tế kỹ thuật tính toán ($Z$).
  3. Thiết lập hệ thống nguồn dự phòng sử dụng máy phát điện Diesel và tủ tự động chuyển nguồn ATS (Automatic Transfer Switch) cho các phụ tải ưu tiên loại 2.
  4. Lựa chọn hệ thống dẫn truyền hạ áp trục đứng (Busbar/Cáp hạ thế) và mạng phân phối căn hộ đảm bảo tiêu chuẩn tổn thất điện áp ($\Delta U% \le 5%$) và phát nóng cho phép ($I_{lvmax} \le I_{cp}$).
  5. Tính toán kiểm tra ngắn mạch và lựa chọn thiết bị bảo vệ (ACB, MCCB, MCB, biến dòng BI).

Dự án đạt được các chỉ số kỹ thuật then chốt: Tổng công suất tính toán toàn tòa nhà $S_{tt} = 1210,20\text{ kVA}$, hệ số công suất tự nhiên toàn khu $\cos\varphi = 0,91$ (loại trừ nhu cầu bù công suất phản kháng), độ sụt áp thanh cái chính $\Delta U% = 0,318%$, độ tin cậy cấp điện đạt $100%$ khi có sự cố 1 máy biến áp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hệ thống điện cao ốc nhiều tầng truyền thống thường gặp các vấn đề về phân bổ tải lệch pha, sụt áp nghiêm trọng tại các tầng trên cùng (tầng 20–23), rủi ro quá tải gây gián đoạn kinh doanh thương mại và chi phí phạt công suất phản kháng từ Điện lực.

Tiêu chí phân tích Giải pháp cấp điện truyền thống (1 MBA tập trung) Giải pháp đề xuất của đồ án (2 MBA phân đoạn + Máy phát + ATS)
Độ tin cậy cấp điện Thấp; khi sự cố MBA, toàn bộ 23 tầng mất điện ($Y_1 = 193,8\text{ triệu VNĐ/năm}$). Cực cao; 1 MBA gặp sự cố, MBA còn lại quá tải $1,4$ lần gánh toàn bộ tải sinh hoạt & động lực ($Y_2 = 0\text{ VNĐ}$).
Tổn thất điện áp ($\Delta U$) Lớn ở các tầng cao nếu dùng cáp phân nhánh dài ($> 3%$). Rất thấp; dùng thanh dẫn Busbar đồng trục đứng phân đoạn ($\Delta U% \le 1,393%$).
Cấp điện khẩn cấp PCCC Dùng máy phát dung lượng nhỏ, đóng cắt bằng tay chậm trễ. Máy phát tự động Cummins 880 kVA kết hợp tủ ATS Osung chuyển đổi $< 10\text{s}$.
Mức độ tiện nghi căn hộ 1 nguồn duy nhất, mất điện lưới căn hộ mất điện hoàn toàn. Thiết kế 2 lộ riêng biệt: 1 lộ tổng sinh hoạt và 1 lộ ưu tiên $10\text{A}$ từ máy phát.

Yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have: Đảm bảo cấp điện liên tục cho hệ thống bơm cứu hỏa ($3 \times 25\text{ kW}$), bơm sinh hoạt ($2 \times 40\text{ kW}$), thang máy ($3 \times 26\text{ kW}$); độ sụt áp cuối nguồn $\Delta U% < 5%$.
  • Should have: Hệ số công suất $\cos\varphi \ge 0,90$ không phải lắp bộ tụ bù hạ áp tĩnh; tích hợp đo đếm gián tiếp qua biến dòng BI.
  • Could have: Hệ thống thanh dẫn đồng Busbar định hình gọn gàng, giảm kích thước hộp kỹ thuật.
  • Won't have: Hệ thống lưu trữ năng lượng pin BESS hoặc hòa lưới năng lượng tái tạo mặt trời (không thuộc phạm vi đề tài).

Thiết kế hệ thống

Kiến trúc cung cấp điện được tổ chức đa tầng từ trung áp đến thiết bị đầu cuối:

                            SƠ ĐỒ KHỐI PHÂN PHỐI HẠ ÁP TÒA NHÀ

[Lưới Trung Thế 22kV] ───> [Cáp Ngầm 24kV Cu/XLPE 3x50mm2] ───> [TBA 2x1000kVA]
                                                                        │
                                                                        ▼
                                                             [Tủ Phân Phối Chính TPP]
                                                                        │
             ┌──────────────────────────────────────────────────────────┴───────────────────────────┐
             │                                                                                      │
             ▼                                                                                      ▼
  [Thanh Cái 80x10mm2]                                                                   [Thanh Dẫn 40x5mm2]
             │                                                                                      │
             ▼                                                                                      ▼
[Tủ Điện Tầng 2 -> 23]                                                                 [Tủ Ưu Tiên Tầng 2 -> 23]
             │                                                                                      │
   (Cáp Cu 2x8.0mm2)                                                                       (Dây Cu 1.5mm2)
             │                                                                                      │
             ▼                                                                                      ▼
[Tủ Điện Căn Hộ (MCB 32A)]                                                             [Lộ Ưu Tiên Căn Hộ 10A]

Technology Stack và Danh mục thiết bị chính:

  • Cáp trung thế: Cáp ngầm 3 pha 24kV Cu/XLPE/PVC/DSTA/PVC tiết diện $3 \times 50\text{ mm}^2$ do Alcatel sản xuất, $I_{cp} = 147\text{ A}$, $z_0 = 0,494 + j0,140\ \Omega/\text{km}$.
  • Máy biến áp: 02 MBA 3 pha ngâm dầu phân phối $22/0,4\text{ kV} - 1000\text{ kVA}$ (Công ty Thiết bị điện Đông Anh - EEMC), tổn hao không tải $\Delta P_0 = 1570\text{ W}$, tổn hao ngắn mạch $\Delta P_N = 9500\text{ W}$, $u_k% = 5%$.
  • Máy phát điện dự phòng: Tổ máy phát điện Diesel CUMMINS model CDS-880KT (Động cơ KTA38-G2B, công suất liên tục 800 kVA, công suất dự phòng 880 kVA).
  • Tủ chuyển nguồn tự động: ATS 3P 1600A hãng Osung (Hàn Quốc) mã hiệu OSS-616-PC 3P.
  • Thanh dẫn hạ áp (Busbar): Đồng đỏ kỹ thuật điện thanh đứng kích thước $80 \times 10\text{ mm}^2$ ($I_{cp} = 2160\text{ A}$), $80 \times 6\text{ mm}^2$ ($I_{cp} = 1480\text{ A}$), $40 \times 5\text{ mm}^2$ ($I_{cp} = 700\text{ A}$).
  • Dây dẫn căn hộ: Cáp đồng 2 lõi bọc PVC CADIVI CVV-2x8.0 mm2 và dây đồng mềm nhiều sợi VCm-1.5 mm2.

Methodology

Phương pháp thiết kế được xây dựng theo quy chuẩn nghiêm ngặt của TCVN 9206:2012, TCVN 7447:2010 (IEC 60364) và QCVN 06:2020/BXD:

  1. Giai đoạn 1: Xác định phụ tải tính toán theo suất phụ tải trên mét vuông diện tích sàn ($P_0 = 120\text{ W/m}^2$ cho căn hộ, $250\text{ W/m}^2$ cho sàn thương mại, $13\text{ W/m}^2$ cho hành lang) kết hợp hệ số đồng thời ($k_{đt}$) và hệ số nhu cầu ($k_{nc}$).
  2. Giai đoạn 2: Lập bài toán so sánh kinh tế - kỹ thuật chọn dung lượng và số lượng MBA thông qua hàm chi phí quy đổi hàng năm $Z = (a_{vh} + a_{tc})V + C_\Sigma$.
  3. Giai đoạn 3: Tính chọn tiết diện dây dẫn theo điều kiện phát nóng liên tục ($I_{lvmax} \le k_1 k_2 k_3 I_{cp}$), kiểm tra độ sụt áp cho phép ($\Delta U \le \Delta U_{cp}$) và độ bền cơ - nhiệt khi ngắn mạch.
  4. Giai đoạn 4: Tính toán dòng điện ngắn mạch 3 pha siêu quá độ ($I''$) tại các nút phân phối chính để chọn thiết bị đóng cắt (ACB, MCCB).

Implementation và kết quả

Development process

Quá trình tính toán kỹ thuật được mô hình hóa bằng các thuật toán giải tích hệ thống điện:

# Thuật toán tính toán phụ tải và kiểm tra sụt áp trục dẫn hạ áp
def calculate_electrical_system():
    # 1. Phụ tải sinh hoạt căn hộ (100% bếp từ, cos_phi = 0.98)
    n_A, S_A, P0_sh = 88, 98.9, 0.120 # 88 căn hộ A (kW/m2)
    n_B, S_B = 88, 95.5                # 88 căn hộ B
    k_dt_sh = 0.4                       # Hệ số đồng thời cho 176 căn hộ

    P_tt_canho = k_dt_sh * (n_A * S_A * P0_sh + n_B * S_B * P0_sh)
    # P_tt_canho = 0.4 * (88 * 11.868 + 88 * 11.46) = 821.15 kW

    # 2. Phụ tải thương mại tầng 1 (cos_phi = 0.8)
    S_tm, P0_tm = 1119.36, 0.250
    P_tt_tm = S_tm * P0_tm # 279.84 kW

    # Tổng phụ tải sinh hoạt toàn tòa nhà (k_nc = 0.9)
    P_tt_sh = 0.9 * (P_tt_canho + P_tt_tm) # 990.89 kW
    Q_tt_sh = 0.9 * (P_tt_canho * 0.2 + P_tt_tm * 0.75) # 338.96 kVAr
    S_tt_sh = (P_tt_sh**2 + Q_tt_sh**2)**0.5 # 1047.26 kVA

    # 3. Phụ tải toàn chung cư (gồm Động lực P_dl=194.79kW, Chiếu sáng P_cs=109.26kW, k_nc=0.85)
    P_tt_tong = 0.85 * (990.89 + 194.794 + 109.26) # 1100.70 kW
    Q_tt_tong = 0.85 * (338.96 + 170.897 + 81.95)  # 503.04 kVAr
    S_tt_tong = (P_tt_tong**2 + Q_tt_tong**2)**0.5  # 1210.20 kVA
    cos_phi = P_tt_tong / S_tt_tong                 # 0.910

    return S_tt_tong, cos_phi

# Kết quả: S_tt = 1210.20 kVA, cos_phi = 0.91

Chi tiết phụ tải các nhóm thành phần trong tòa nhà:

  • Phụ tải sinh hoạt: $P_{tt.sh} = 990,89\text{ kW}$; $Q_{tt.sh} = 338,96\text{ kVAr}$; $\cos\varphi = 0,946$.
  • Phụ tải động lực: Gồm 3 thang máy ($60,419\text{ kW}$ quy đổi chế độ dài hạn), trạm bơm sinh hoạt và chữa cháy ($139,5\text{ kW}$), 5 quạt thông gió TOMECO AFA.120 ($29,25\text{ kW}$) $\rightarrow P_{tt.đl} = 194,794\text{ kW}$; $Q_{tt.đl} = 170,897\text{ kVAr}$; $\cos\varphi = 0,75$.
  • Phụ tải chiếu sáng công cộng: Chiếu sáng ngoài trời ($9,108\text{ kW}$) và trong nhà hành lang, tầng hầm ($112,295\text{ kW}$) $\rightarrow P_{tt.cs} = 109,26\text{ kW}$; $Q_{tt.cs} = 81,95\text{ kVAr}$; $\cos\varphi = 0,8$.

Testing và validation

So sánh kinh tế kỹ thuật lựa chọn Máy biến áp

Với phụ tải tính toán $S_{tt} = 1210,20\text{ kVA}$, hai phương án được đưa vào thẩm định:

  • Phương án 1: Lắp đặt 01 MBA công suất $1250\text{ kVA}$.
  • Phương án 2: Lắp đặt 02 MBA công suất $1000\text{ kVA}$ vận hành song song phân đoạn.

Công thức tính toán tổn thất và hàm chi phí: $$\Delta A = n_{BA} \cdot \left[ \Delta P_0 \cdot t + \Delta P_N \cdot \tau \cdot \left(\frac{S_{tt}}{n_{BA} \cdot S_{đmB}}\right)^2 \right]$$ $$Z = (a_{vh} + a_{tc}) \cdot V + C_\Sigma = (0,1 + 0,125) \cdot V + (Y + C)$$

          SO SÁNH HÀM CHI PHÍ QUY ĐỔI Z CỦA 2 PHƯƠNG ÁN MBA
Triệu VNĐ/năm
400 ┌───────────────────────────────────────────────────────────┐
350 │  ████████████████████                                     │  PA 1 (1x1250kVA):
300 │  ████████████████████                                     │  Z1 = 371,70 tr VNĐ
250 │  ████████████████████          ████████████████           │
200 │  ████████████████████          ████████████████           │  PA 2 (2x1000kVA):
150 │  ████████████████████          ████████████████           │  Z2 = 237,06 tr VNĐ
100 │  ████████████████████          ████████████████           │  (Tiết kiệm 36,22%)
 50 │  ████████████████████          ████████████████           │
  0 └───────────────────────────────────────────────────────────┘
               Phương án 1                     Phương án 2

Bảng tổng hợp tính toán kinh tế kỹ thuật:

Đại lượng / Thông số Phương án 1 (1 x 1250 kVA) Phương án 2 (2 x 1000 kVA) Chênh lệch / Đánh giá
Vốn đầu tư ban đầu ($V$) $452,00\text{ triệu VNĐ}$ $724,00\text{ triệu VNĐ}$ PA1 rẻ hơn $272\text{ triệu VNĐ}$
Tổn thất điện năng ($\Delta A$) $42.318,75\text{ kWh/năm}$ $41.197,33\text{ kWh/năm}$ PA2 tiết kiệm $1121,42\text{ kWh}$
Chi phí tổn thất điện năng ($C$) $76,173\text{ triệu VNĐ}$ $74,155\text{ triệu VNĐ}$ Giá mua điện: $1800\text{ đ/kWh}$
Thiệt hại do mất điện ($Y$) $193,826\text{ triệu VNĐ}$ $0,00\text{ VNĐ}$ PA2 cấp điện liên tục khi sự cố
Hàm chi phí tính toán ($Z$) $\mathbf{371,699\text{ triệu VNĐ}}$ $\mathbf{237,055\text{ triệu VNĐ}}$ PA2 tối ưu hơn $36,22%$

Độ lệch kinh tế: $$\frac{Z_1 - Z_2}{Z_1} = \frac{371,699 - 237,055}{371,699} = 36,22% > 5%$$ $\rightarrow$ Kết luận: Chọn Phương án 2 (02 MBA 1000 kVA Đông Anh EEMC) mang lại hiệu quả vượt trội.

Kết quả đạt được

Hệ thống dây dẫn và thiết bị bảo vệ được tính toán kiểm tra đáp ứng $100%$ các tiêu chuẩn kỹ thuật:

Tuyến dây / Thiết bị Quy cách & Tiết diện đã chọn Dòng làm việc cực đại ($I_{lvmax}$) Dòng cho phép định mức ($I_{cp}$) Tổn thất điện áp ($\Delta U%$) Tiêu chuẩn kiểm tra
Nguồn 22kV $\rightarrow$ TBA Cáp ngầm Cu $3 \times 50\text{ mm}^2$ $26,24\text{ A}$ $110,32\text{ A}$ (đã hiệu chỉnh) $0,0035%$ Đạt phát nóng & sụt áp
TBA $\rightarrow$ Tủ TPP chính Thanh dẫn đồng $80 \times 10\text{ mm}^2$ $1746,78\text{ A}$ $2160,00\text{ A}$ $0,318%$ Đạt ($< 5%$)
Máy phát $\rightarrow$ Tủ ATS Thanh dẫn đồng $80 \times 10\text{ mm}^2$ $1443,38\text{ A}$ $2160,00\text{ A}$ $0,106%$ Đạt
TPP $\rightarrow$ Tủ ưu tiên (TƯT) Thanh dẫn đồng $80 \times 6\text{ mm}^2$ $1095,40\text{ A}$ $1480,00\text{ A}$ $0,248%$ Đạt
Trục TƯT $\rightarrow$ Tủ tầng Thanh dẫn đồng $40 \times 5\text{ mm}^2$ $558,88\text{ A}$ $700,00\text{ A}$ $1,393%$ Đạt
Tủ tầng $\rightarrow$ Căn hộ A Cáp CADIVI Cu $2 \times 8,0\text{ mm}^2$ $31,76\text{ A}$ $55,00\text{ A}$ $0,570%$ Đạt ($< 2,5%$)
Lộ ưu tiên $\rightarrow$ Căn hộ Dây đồng CADIVI $1 \times 1,5\text{ mm}^2$ $10,00\text{ A}$ $25,00\text{ A}$ $0,412%$ Đạt

Đổi mới và đóng góp

  1. Tối ưu hóa hệ số công suất tự nhiên không cần bù tĩnh: Việc đưa định hướng sử dụng $100%$ bếp từ cho 176 căn hộ đẩy hệ số $\cos\varphi$ căn hộ lên $0,98$. Kết hợp với hệ số tổng toàn tòa nhà đạt $\cos\varphi = 0,91 > 0,90$, dự án tiết kiệm hoàn toàn chi phí đầu tư giàn tụ bù tự động $300\text{ kVAr}$ (tiết kiệm khoảng $120 - 150\text{ triệu VNĐ}$ chi phí tủ tụ bù và contactor điều khiển).
  2. Cấu trúc phân phối 2 lộ nguồn căn hộ độc lập: Khác với thiết kế truyền thống chỉ cấp nguồn ưu tiên cho hành lang và thang máy, đồ án thiết kế riêng trục ưu tiên dẫn tới từng căn hộ (aptomat $10\text{A}$, dây $1,5\text{ mm}^2$). Khi mất điện lưới, máy phát điện Cummins tự động duy trì chiếu sáng thiết yếu, quạt mát và ổ cắm tủ lạnh cho cư dân, nâng cao chỉ số tiện ích sống.
  3. Tối ưu hóa không gian MEP bằng thanh cái Busbar định hình: Thay thế việc rải 16 sợi cáp lực tiết diện lớn bằng hệ thống thanh dẫn đồng thanh cái bọc cách điện ($80 \times 10\text{ mm}^2$ và $40 \times 5\text{ mm}^2$), giúp giảm $45%$ thể tích chiếm chỗ trong hộp kỹ thuật (Gen kỹ thuật điện), hạn chế triệt để nguy cơ cháy lan theo phương thẳng đứng.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Hệ thống được thiết kế theo 3 chế độ vận hành linh hoạt:

  • Chế độ bình thường: 2 máy biến áp $1000\text{ kVA}$ hoạt động độc lập qua máy cắt liên lạc Bus-coupler mở, mỗi MBA mang khoảng $60%$ tải định mức, đạt hiệu suất cực đại của máy biến áp.
  • Chế độ sự cố 1 MBA: Máy cắt liên lạc tự động đóng, MBA còn lại vận hành chế độ quá tải cho phép ($k_{qt} = 1,4 \rightarrow S_{cho_phep} = 1400\text{ kVA} > S_{tt} = 1210,2\text{ kVA}$) trong vòng 6 giờ/ngày, đảm bảo tòa nhà không bị sa thải bất kỳ phụ tải nào.
  • Chế độ mất điện lưới hoàn toàn: Tủ ATS Osung 1600A nhận tín hiệu mất áp trung thế, phát lệnh đề máy phát Cummins 880 kVA trong $3\text{s}$, tự động đóng điện cho toàn bộ tải ưu tiên PCCC, bơm sinh hoạt, thang máy và lộ ưu tiên 176 căn hộ trong vòng $8 - 10\text{s}$.
                      QUY TRÌNH CHUYỂN ĐỔI NGUỒN TỰ ĐỘNG (ATS)

   [Mất Điện Lưới 22kV]
           │
           ▼
[Cảm Biến Điện Áp ATS Mất Tín Hiệu] ──(Sau 1-3 giây)──> [Phát Lệnh Đề Nổ MPĐ Cummins]
                                                                  │
                                                                  ▼
                                                      [MPĐ Đạt Tần Số & Điện Áp Chuẩn]
                                                                  │
                                                                  ▼
[Cấp Nguồn Lộ Ưu Tiên 176 Căn Hộ & PCCC] <──(Thời Gian < 10s)── [ATS Chuyển Mạch Sang MPĐ]

Lộ trình triển khai thi công

                            TIẾN ĐỘ THI CÔNG HỆ THỐNG ĐIỆN (24 TUẦN)
Tuần:              04        08        12        16        20        24
Khảo sát & Mua sắm [════]
Xây TBA & Móng MPĐ      [════]
Kéo Rải Cáp & Busbar         [═════════]
Lắp Tủ Điện & ATS                      [═════════]
Đo Thử Cách Điện & Đóng Điện                        [════]
Nghiệm Thu & PCCC                                        [════]
  • Tuần 1 – 4: Phê duyệt bản vẽ shop-drawing, đặt hàng MBA Đông Anh, MPĐ Cummins, cáp ngầm CADIVI, tủ điện ATS Osung.
  • Tuần 5 – 8: Xây dựng phòng trạm biến áp tầng hầm, lắp đặt hệ thống tiếp địa an toàn ($R_{tđ} \le 4\ \Omega$) và chống sét ($R_{cs} \le 10\ \Omega$).
  • Tuần 9 – 16: Thi công trục Busbar đứng, thang máng cáp hành lang, kéo rải cáp trung thế 24kV và cáp hạ thế.
  • Tuần 17 – 20: Lắp đặt tủ TPP, tủ tầng, tủ điện căn hộ, đấu nối máy cắt ACB và thiết bị đóng cắt MCCB/MCB.
  • Tuần 21 – 22: Thử nghiệm không tải, đo điện trở cách điện Megohmmeter ($> 10\text{ M}\Omega$), thử nghiệm đóng cắt liên động ATS.
  • Tuần 23 – 24: Đóng điện mang tải, nghiệm thu PCCC và bàn giao đưa vào vận hành.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại: Chưa tích hợp hệ thống quản lý năng lượng thông minh BMS (Building Management System) để giám sát công tơ điện tử đa năng từ xa qua giao thức Modbus RS485; chưa tính toán tích hợp trạm sạc xe điện (EV Charger) tại tầng hầm.
  • Hướng phát triển đề xuất:
    • Nghiên cứu tích hợp hệ thống điện mặt trời áp mái nối lưới (Rooftop Solar PV) công suất $50\text{ kWp}$ để cấp nguồn cho chiếu sáng công cộng ban ngày.
    • Áp dụng hệ thống cảm biến nhiệt hồng ngoại online tại các điểm nối thanh cái Busbar để cảnh báo sớm nguy cơ quá nhiệt tiếp xúc.
    • Tối ưu hóa biểu đồ phụ tải thông qua các giải pháp lưu trữ năng lượng pin BESS kết hợp thuật toán AI dự báo phụ tải đỉnh (Peak Shaving).

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Hệ thống điện / M&E: Nắm vững quy trình thiết kế chuẩn mực từ lý thuyết phụ tải đến lựa chọn thiết bị thực tế với thông số catalog chính xác.
  • Kỹ sư thiết kế & Tư vấn giám sát: Sử dụng bộ số liệu tính toán kinh tế kỹ thuật hàm chi phí $Z$ và mô hình lựa chọn dây dẫn làm tài liệu tham khảo cho các dự án chung cư từ 20 đến 30 tầng.
  • Chủ đầu tư & Đơn vị quản lý vận hành tòa nhà: Tiết kiệm $36,22%$ chi phí tương đương dài hạn nhờ tối ưu MBA, loại bỏ rủi ro đền bù mất điện cho khách hàng thương mại.
  • Cư dân tòa nhà: Hưởng thụ nguồn điện chất lượng cao, độ sụt áp cực nhỏ, an toàn PCCC tuyệt đối và không bị gián đoạn sinh hoạt khi xảy ra sự cố điện lưới.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để bố trí trạm biến áp và máy phát điện tại tầng hầm là gì?

Phòng trạm biến áp và máy phát đặt tại tầng hầm phải đảm bảo: tường ngăn cháy giới hạn chịu lửa tối thiểu REI 120, cửa chống cháy 70 phút có cơ cấu tự đóng; sàn có gờ chống tràn dầu; hệ thống thông gió làm mát cưỡng bức đảm bảo nhiệt độ phòng $\le 40^\circ\text{C}$; hệ thống tiêu âm giảm tiếng ồn đạt chuẩn IEC ($< 70\text{ dB}$ tại khu vực công cộng); móng máy phát có lò xo giảm chấn chống rung truyền lên kết cấu tòa nhà.

2. Tại sao hệ thống trong đồ án không cần lắp đặt tủ tụ bù công suất phản kháng?

Do $100%$ các căn hộ sử dụng bếp điện từ có $\cos\varphi = 0,98$. Khi tổng hợp toàn bộ phụ tải sinh hoạt, thương mại và động lực, hệ số công suất tính toán toàn tòa nhà đạt $\cos\varphi = 0,91$. Theo quy định của Tập đoàn Điện lực Việt Nam (EVN), hộ tiêu thụ có $\cos\varphi \ge 0,90$ không bị phạt tiền mua công suất phản kháng, do đó việc không lắp tụ bù giúp tiết kiệm chi phí đầu tư mà vẫn thỏa mãn tiêu chuẩn vận hành.

3. Nguyên lý bảo vệ quá tải của phương án chọn 2 máy biến áp 1000 kVA như thế nào?

Trong điều kiện bình thường, mỗi máy mang tải khoảng $605\text{ kVA}$ ($60,5%$ định mức). Khi 1 MBA gặp sự cố, theo quy chuẩn chế độ quá tải cho phép sự cố $k_{qt} = 1,4$ (áp dụng cho MBA nhiệt đới hóa sản xuất trong nước trong thời gian 5 ngày đêm, mỗi ngày không quá 6 giờ), công suất cấp cực đại của 1 máy đạt: $$S_{max} = 1,4 \times 1000 = 1400\text{ kVA} > S_{tt} = 1210,2\text{ kVA}$$ Do đó, 1 máy biến áp duy nhất hoàn toàn đủ khả năng cấp điện cho toàn bộ tòa nhà mà không cần sa thải phụ tải.

4. Chi phí bảo trì định kỳ cho hệ thống điện này gồm những hạng mục nào?

Chi phí bảo trì hàng năm (chiếm khoảng $10%$ vốn đầu tư $a_{vh} = 0,1$) bao gồm: thí nghiệm định kỳ dầu máy biến áp, đo điện trở cách điện cuộn dây, bảo dưỡng đầu cực thanh cái Busbar, thay dầu nhớt và nước làm mát máy phát Cummins định kỳ sau mỗi 250 giờ chạy máy, kiểm tra tiếp điểm động cơ tủ ATS Osung và đo kiểm tra hệ thống tiếp địa chống sét.

5. Căn cứ nào để lựa chọn cáp 2x8.0 mm2 từ tủ tầng vào căn hộ loại A?

Căn hộ loại A có công suất tính toán $P_{ttA} = 11,868\text{ kW}$, dòng điện làm việc cực đại: $$I_{lvmax} = \frac{P_{ttA}}{U_{dm} \cdot \cos\varphi} = \frac{11,868}{0,22 \times 0,98} \approx 55,0\text{ A (với dự phòng)} \rightarrow I_{tt} = 31,76\text{ A}$$ Cáp đồng 2 lõi CADIVI $2 \times 8,0\text{ mm}^2$ có dòng cho phép $I_{cp} = 55\text{ A} > 38,73\text{ A}$ (sau hiệu chỉnh môi trường). Độ sụt áp trên đoạn $10\text{m}$ là $\Delta U% = 0,57% \ll 2,5%$, hoàn toàn thỏa mãn tiêu chuẩn TCVN 7447:2010.

Kết luận

Đồ án tốt nghiệp "Thiết kế cung cấp điện cho chung cư 23 tầng - Chuyên đề: Tính toán chi tiết cấp điện cho các loại căn hộ" đã hoàn thành xuất sắc các mục tiêu thiết kế đề ra. Thông qua việc phân tích chuyên sâu đặc tính phụ tải, ứng dụng mô hình hàm chi phí quy đổi $Z$ và chuẩn hóa lựa chọn thiết bị từ các thương hiệu uy tín (Đông Anh EEMC, Cummins, Osung, CADIVI), đồ án đã chứng minh phương án sử dụng 02 MBA 1000 kVA kết hợp thanh dẫn Busbar và hệ thống ATS là giải pháp vượt trội cả về mặt kỹ thuật lẫn hiệu quả đầu tư kinh tế.

Kết quả nghiên cứu và tính toán trong đồ án không chỉ là minh chứng cho năng lực ứng dụng kiến thức chuyên ngành Hệ thống điện một cách khoa học, thực chứng mà còn đóng vai trò là tài liệu tham khảo giá trị cao cho các kỹ sư, sinh viên và đơn vị tư vấn thiết kế cơ điện công trình cao tầng hiện nay.
