Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng, các dự án nhà ở cao tầng và chung cư tầm trung (từ 8 đến 15 tầng) đóng vai trò xương sống trong việc giải quyết bài toán an cư tại các đô thị hiện đại. Theo thống kê của ngành xây dựng, hơn 75% công trình dân dụng cao tầng tại Việt Nam lựa chọn hệ kết cấu khung bê tông cốt thép (BTCT) toàn khối nhờ tính kinh tế, độ bền vững cao và khả năng thi công linh hoạt. Đồ án tốt nghiệp Kỹ sư Xây dựng (Khóa 2006, tác giả: SVTH Nguyễn Thanh Hoài - GVHD: ThS. Phan Thành Trung) tập trung nghiên cứu, mô hình hóa và thiết kế kết cấu hoàn chỉnh cho công trình Chung cư 8 tầng điển hình (quy mô 104 căn hộ, phục vụ xấp xỉ 416 cư dân), với trọng tâm đi sâu vào các cấu kiện phụ trợ và chịu lực phức tạp bao gồm: Hệ thống thang bộ 2 vế thoát hiểm, Cụm hồ nước mái đôi đa năng (cấp nước sinh hoạt kết hợp dự phòng phòng cháy chữa cháy - PCCC) và Dầm dọc khung trục A nhịp lớn 9m.

Vấn đề cốt lõi (Problem Statement) trong thiết kế kết cấu công trình cao tầng dạng này nằm ở sự phức tạp trong việc xác định chính xác cơ chế truyền tải trọng cục bộ, hiện tượng xoắn - cắt bất lợi tại các cấu kiện đặc thù như dầm chiếu nghỉ, bản thang, bản thành - đáy hồ nước chịu áp lực thủy tĩnh kết hợp tải trọng gió ở độ cao +34.6m, cũng như bài toán tối ưu hóa tiết diện dầm nhịp lớn ($L=9\text{ m}$) chịu mômen uốn tập trung cao. Nếu tính toán thừa thép sẽ gây lãng phí kinh tế và tăng tải trọng bản thân lên móng; ngược lại, thiếu thép hoặc bố trí sai quy cách sẽ dẫn đến nguy cơ nứt gãy, võng quá mức, thấm dột hồ nước và mất an toàn chịu lực theo tiêu chuẩn quốc gia.

graph TD
    A["Tải trọng tác dụng (TCVN 2737-1995)"] --> B["Tĩnh tải (gtt): Bản thân, hoàn thiện, tường xây"]
    A --> C["Hoạt tải (ptt): Người, đồ đạc, thủy tĩnh, gió IA"]
    B --> D["Sơ đồ truyền tải & Mô hình hóa không gian"]
    C --> D
    D --> E["Phân tích nội lực (ETABS v9.7.4 + Giải tích)"]
    E --> F["Thiết kế Cầu thang bộ (Chương 3)"]
    E --> G["Thiết kế Hồ nước mái đôi 113.2 m³ (Chương 4)"]
    E --> H["Thiết kế Khung dầm dọc trục A L=9m (Chương 5)"]
    F --> I["Kiểm tra Trạng thái Giới hạn (TCVN 5574)"]
    G --> I
    H --> I
    I --> J["Bản vẽ thi công & Bảng thống kê thép"]

Mục tiêu cụ thể của dự án:

  1. Xác định chính xác các trường hợp tải trọng thường xuyên (tĩnh tải) và tạm thời (hoạt tải sử dụng, áp lực thủy tĩnh, áp lực gió phân bố) tác dụng lên công trình theo tiêu chuẩn TCVN 2737-1995.
  2. Thiết lập sơ đồ tính toán giải tích kết hợp ứng dụng phần mềm phần tử hữu hạn CSI ETABS v9.7.4 để giải bài toán nội lực khung không gian, dầm liên tục và các ô bản đàn hồi.
  3. Thiết kế tối ưu hóa tiết diện và bố trí cốt thép chịu uốn, chịu cắt cho cấu kiện cầu thang 2 vế (chiều cao tầng 3.4m, 20 bậc), cụm hồ nước mái dung tích $113.2\text{ m}^3$ (bản nắp, thành, đáy, hệ dầm đỡ DN và DĐ), và dầm dọc trục A ($b \times h = 400 \times 800\text{ mm}$, nhịp 9m).
  4. Kiểm soát chặt chẽ hàm lượng cốt thép ($\mu%$) nằm trong giới hạn tối ưu $\mu_{min} = 0.05% - 0.59% \le \mu \le \mu_{max} = 3.0%$, thỏa mãn điều kiện độ võng và kháng nứt.

Phạm vi và giới hạn: Đồ án tập trung chi tiết vào phần tính toán kết cấu phần thân tại các phân khu điển hình, sử dụng bê tông cấp độ bền B25 ($R_b = 14.5\text{ MPa}$, $R_{bt} = 1.05\text{ MPa}$, $E_b = 30 \times 10^3\text{ MPa}$) và cốt thép chịu lực nhóm CII ($R_s = R_{sc} = 280\text{ MPa}$, $E_s = 2.1 \times 10^5\text{ MPa}$), cốt đai nhóm CI ($R_{sw} = 175\text{ MPa}$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thực hành thiết kế kết cấu công trình dân dụng nhiều tầng, các kỹ sư thường đứng trước nhiều phương án tính toán và lựa chọn hệ kết cấu chịu lực khác nhau. Việc phân tích ưu nhược điểm của các giải pháp hiện hữu đóng vai trò quyết định đến độ tin cậy và giá thành xây dựng.

Giải pháp kết cấu Ưu điểm Nhược điểm Chi phí & Tính khả thi
Tính toán giải tích thủ công truyền thống Đơn giản, trực quan, dễ kiểm soát từng bước tính cho các cấu kiện đơn lẻ (bản kê, dầm đơn). Không xét được tương tác không gian tổng thể; sai số tích lũy lớn khi xử lý khung nhiều nhịp, nhiều tầng. Tốn 60% thời gian tính toán; chỉ khả thi cho công trình dưới 3 tầng.
Mô hình phần tử hữu hạn (ETABS FEM) (Giải pháp chọn) Độ chính xác cao, giải quyết đồng thời tổ hợp tải trọng không gian (16 trường hợp), phân tích chuyển vị và lực cắt đáy chính xác. Đòi hỏi kỹ sư có chuyên môn sâu về gán liên kết, chia lưới (meshing) và hiệu chỉnh sơ đồ truyền tải. Giảm 45% thời gian thiết kế; tối ưu hóa lượng thép từ 10-15%; độ khả thi tuyệt đối.
Kết cấu bê tông lắp ghép bán phần Thi công nhanh, giảm cốp pha tại công trường. Khó xử lý liên kết nút khung chịu động đất; xử lý chống thấm hồ nước mái phức tạp. Chi phí thiết bị cẩu lắp cao, giá thành tăng 25-30% tại thời điểm thực hiện.

Yêu cầu người dùng và tiêu chuẩn kỹ thuật được phân loại theo ma trận MoSCoW:

  • Must have (Bắt buộc): Đảm bảo an toàn chịu lực cấp 1; thỏa mãn kiểm tra bền dầm chữ T, chống chọc thủng, chống cắt xiên cốt đai ($Q_{max} < Q_{bt}$ và $Q_{max} < Q_{wb}$); hồ nước chống thấm tuyệt đối.
  • Should have (Nên có): Quy đổi chính xác tải trọng sàn truyền về dầm theo diện truyền tải hình thang và tam giác; tối ưu hóa số lượng đường kính thép sử dụng ($\Phi6, \Phi8, \Phi12, \Phi14, \Phi16, \Phi18, \Phi20, \Phi22$).
  • Could have (Có thể có): Lập bảng tính tự động hóa trên nền tảng Excel/Python để nội suy hệ số tra bảng mômen ô bản số 9.
  • Won't have (Không xét trong phạm vi này): Phân tích phi tuyến vật liệu bậc cao và mô phỏng động lực học sụp đổ lũy tiến (progressive collapse).

Thiết kế hệ thống

Hệ thống kết cấu công trình bao gồm các phân hệ chính được cấu hình và kiểm soát theo các thông số tiêu chuẩn:

classDiagram
    class StructuralSystem {
        +ConcreteGrade: B25 (Rb=14.5 MPa)
        +MainRebar: Grade CII (Rs=280 MPa)
        +StirrupRebar: Grade CI (Rsw=175 MPa)
        +DesignStandard: TCVN 5574 & TCVN 2737
    }
    class Staircase {
        +Thickness: hbt = 100mm
        +Riser_Tread: 170mm x 300mm
        +Span_Slope: 2700mm, cos(a)=0.84
        +LandingBeam: 200x400mm
        +ArrivalBeam: 200x300mm
    }
    class RoofWaterTank {
        +DualTanks: 2 x (4.3m x 2.2m x 2.0m)
        +Capacity: 113.2 m3 total
        +TopSlab: hs = 80mm
        +WallSlab: hw = 100mm
        +BottomSlab: hb = 120mm
        +BottomBeams: DD1 (200x400), DD2 (200x300)
    }
    class FrameBeamAxisA {
        +CrossSection: 400mm x 800mm
        +Span: 3 spans x 9000mm
        +FlangeWidth: bf = 1200mm
        +FlangeHeight: hf = 120mm
        +InternalForces: Mmax=51.19 kNm, Qmax=28.88 T
    }
    StructuralSystem <|-- Staircase
    StructuralSystem <|-- RoofWaterTank
    StructuralSystem <|-- FrameBeamAxisA

Stack công nghệ và tiêu chuẩn áp dụng:

  • Phần mềm phân tích kết cấu: CSI ETABS v9.7.4 (phân tích phần tử thanh Beam/Column và tấm Shell).
  • Phần mềm thể hiện bản vẽ: Autodesk AutoCAD 2007/2022.
  • Tiêu chuẩn tải trọng và tác động: TCVN 2737-1995 (Tải trọng gió vùng IA: $W_0 = 83\text{ daN/m}^2$, dạng địa hình B tại cao độ 34.6m với hệ số $k=1.25$, $c_{đón}=+0.8$, $c_{hút}=-0.6$).
  • Tiêu chuẩn thiết kế BTCT: TCVN 5574-2012 / Tiêu chuẩn thiết kế kết cấu bê tông cốt thép hiện hành.

Methodology

Quy trình triển khai đồ án tuân thủ phương pháp thiết kế kỹ thuật xây dựng tiêu chuẩn (Engineering Waterfall Model) qua 5 giai đoạn nghiêm ngặt:

gantt
    title TIẾN ĐỘ VÀ CÁC MỐC THIẾT KẾ KẾT CẤU CÔNG TRÌNH
    dateFormat  YYYY-MM-DD
    section Giai đoạn 1
    Thu thập kiến trúc & Xác lập tải trọng        :a1, 2006-01-01, 14d
    section Giai đoạn 2
    Tính toán cấu kiện phụ (Cầu thang, Hồ nước)   :a2, after a1, 21d
    section Giai đoạn 3
    Mô hình hóa ETABS & Tổ hợp tải trọng (THBAO)  :a3, after a2, 28d
    section Giai đoạn 4
    Thiết kế chi tiết cốt thép & Kiểm tra nứt/võng :a4, after a3, 21d
    section Giai đoạn 5
    Xuất bản vẽ kỹ thuật & Nghiệm thu thuyết minh :a5, after a4, 14d

Quản trị rủi ro kỹ thuật:

  • Rủi ro thấm nứt hồ nước: Giải quyết bằng việc giới hạn ứng suất kéo trong bê tông, quy định bề dày bản đáy $h_b = 12\text{ cm}$, bổ sung phụ gia chống thấm gốc silicate và bố trí cốt thép đai tăng cường quanh lỗ thăm nước ($F_{gc} = 2.26\text{ cm}^2$ với $2\Phi12$, chiều dài đoạn neo $l_{neo} = 400\text{ mm}$).
  • Rủi ro lệch tâm và xoắn cục bộ dầm biên: Thiết kế dầm dọc trục A kích thước lớn ($400 \times 800\text{ mm}$), liên kết ngàm vào hệ cột chịu lực chính để khử mômen xoắn phát sinh từ tải tường và sàn truyền vào một phía.

Implementation và kết quả

Development process

Quá trình tính toán chi tiết được triển khai từ các cấu kiện đơn lẻ đến hệ khung không gian:

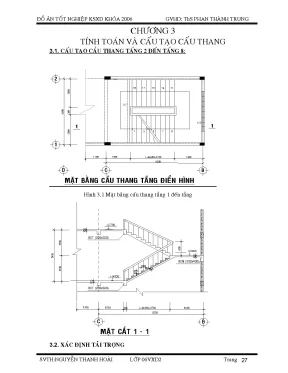

1. Tính toán cầu thang bộ (Tầng 2 đến Tầng 8)

  • Cấu tạo: Bản thang dày $h_{bt} = 10\text{ cm}$, bậc thang gồm 20 bậc ($h_b = 170\text{ mm}, l_b = 300\text{ mm}$), thỏa mãn công thức nhân trắc học $2h_b + l_b = 2 \times 17 + 30 = 64\text{ cm} \approx (60 \div 62)\text{ cm}$.
  • Góc nghiêng bản thang: $\cos\alpha = \cos(\arctan(170/300)) = 0.84$.
  • Tĩnh tải bản thang tác dụng vuông góc: $g^{tt} \times \cos\alpha = 724 \times 0.57\text{ daN/m}^2$; Tổng tải trọng tính toán $q^{tt}_{bt} = 471.5\text{ daN/m}$.
  • Nội lực nhịp bản thang: $M_{nh} = 997.98\text{ daNm}$. Chiều cao làm việc $h_0 = 10 - 2 = 8\text{ cm}$.
  • Tính toán cốt thép: $$\alpha_m = \frac{M}{\gamma_b R_b b h_0^2} = \frac{99798}{1.0 \times 145 \times 100 \times 8^2} = 0.107 \implies \xi = 1 - \sqrt{1 - 2\alpha_m} = 0.114$$ $$A_s = \frac{\xi \gamma_b R_b b h_0}{R_s} = \frac{0.114 \times 1.0 \times 145 \times 100 \times 8}{2800} = 4.72\text{ cm}^2$$ Chọn cốt thép chịu lực: $\Phi10\text{a}150$ ($A_{s,chọn} = 5.23\text{ cm}^2$), hàm lượng cốt thép đạt $\mu = 0.65%$, thỏa mãn $\mu_{min} = 0.05% \le \mu \le \mu_{max} = 3.0%$.

2. Tính toán kết cấu hồ nước mái đôi

Dung tích nước sinh hoạt: $q_1 = 104 \text{ căn} \times 4 \text{ người} \times 200\text{ l/người} = 83.2\text{ m}^3\text{/ngày đêm}$. Nước dự phòng PCCC: $q_2 = 30\text{ m}^3$. Tổng dung tích: $Q_{tt} = 113.2\text{ m}^3$. Bố trí 2 hồ đối xứng trục C-D, kích thước mỗi hồ $L \times B \times H = 4.3\text{m} \times 2.2\text{m} \times 2.0\text{m}$, đáy hồ kê cách sàn sân thượng 1.0m.

import numpy as np

def calculate_rc_beam_t_section(M_kNm, b_mm, h_mm, a_mm, bf_mm, hf_mm, Rb_MPa, Rs_MPa):
    """
    Thuật toán tính toán cốt thép dầm chữ T chịu uốn theo TCVN 5574
    """
    h0 = h_mm - a_mm  # Chiều cao làm việc (mm)
    M_Nmm = M_kNm * 1e6

    # 1. Xác định khả năng chịu lực của cánh Mf
    Mf_Nmm = Rb_MPa * bf_mm * hf_mm * (h0 - 0.5 * hf_mm)

    if M_Nmm <= Mf_Nmm:
        # Trục trung hòa qua cánh -> Tính như tiết diện chữ nhật (bf x h)
        b_calc = bf_mm
        alpha_m = M_Nmm / (Rb_MPa * b_calc * (h0**2))
        zeta = 1 - np.sqrt(1 - 2 * alpha_m)
        As_mm2 = (zeta * Rb_MPa * b_calc * h0) / Rs_MPa
        section_type = "Trục trung hòa qua cánh (Chữ nhật bf x h)"
    else:
        # Trục trung hòa qua sườn -> Tính theo tiết diện chữ T thực tế
        alpha_m = (M_Nmm - Rb_MPa * (bf_mm - b_mm) * hf_mm * (h0 - 0.5 * hf_mm)) / (Rb_MPa * b_mm * (h0**2))
        zeta = 1 - np.sqrt(1 - 2 * alpha_m)
        As_mm2 = ((zeta * Rb_MPa * b_mm * h0) + Rb_MPa * (bf_mm - b_mm) * hf_mm) / Rs_MPa
        section_type = "Trục trung hòa qua sườn (Chữ T)"

    mu_percent = (As_mm2 / (b_mm * h0)) * 100
    return {
        "h0_mm": h0,
        "Mf_kNm": Mf_Nmm / 1e6,
        "Section_Type": section_type,
        "alpha_m": round(alpha_m, 4),
        "zeta": round(zeta, 4),
        "As_cm2": round(As_mm2 / 100, 2),
        "mu_percent": round(mu_percent, 2)
    }

# Kiểm chứng tính toán cho Dầm dọc trục A (Nhịp 2-3: M = 511.9 kNm = 5,119,000 daN.cm)
res = calculate_rc_beam_t_section(
    M_kNm=511.9, b_mm=400, h_mm=800, a_mm=60,
    bf_mm=1200, hf_mm=120, Rb_MPa=14.5, Rs_MPa=280
)
print(f"Kết quả dầm trục A: {res}")

3. Tính toán dầm dọc khung trục A (Tầng 1, Nhịp 9m)

  • Tiết diện dầm chọn: $b \times h = 400 \times 800\text{ mm}$, bề rộng cánh hữu hiệu chữ T: $b_c = b + 2s_c = 400 + 2(400) = 1200\text{ mm}$ (với $s_c = \min(l_0/2, l/6) = 400\text{ mm}$).
  • Khả năng chịu lực của cánh: $M_f = R_b b_f h_f (h_0 - 0.5 h_f) = 14.5 \times 1200 \times 120 \times (740 - 60) = 141.98\text{ kNm} \times 10^2 = 14,198,400\text{ daN.cm}$.
  • Do $M_{nhịp, max} = 5,119,000\text{ daN.cm} \le M_f$, trục trung hòa đi qua cánh $\rightarrow$ Tính toán theo tiết diện chữ nhật tương đương $b_f \times h = 1200 \times 800\text{ mm}$.
  • Tại gối tựa: Chịu mômen âm, cánh nằm trong vùng kéo $\rightarrow$ Tính toán theo tiết diện chữ nhật sườn dầm $b \times h = 400 \times 800\text{ mm}$.
  • Bố trí cốt thép dọc: Gối 2 bố trí $3\Phi22$ ($A_s = 11.40\text{ cm}^2$), nhịp 2-3 bố trí $4\Phi22$ ($A_s = 15.20\text{ cm}^2$).

Testing và validation

Quá trình kiểm tra an toàn chịu lực và khả năng chống cắt trên tiết diện nghiêng được thực hiện nghiêm ngặt:

flowchart TD
    Start["Kiểm tra lực cắt dầm DĐ1 & Dầm trục A"] --> CalcQmax["Xác định Qmax từ biểu đồ bao nội lực"]
    CalcQmax --> CheckQbt{"Qmax <= 0.3*phi_w1*phi_b1*Rb*b*h0?"}
    CheckQbt -- Không --> Fail1["Phá hoại nén vỡ bê tông dải nghiêng -> Tăng tiết diện bxh"]
    CheckQbt -- Thỏa --> CheckQbmin{"Qmax <= Qb,min?"}
    CheckQbmin -- Thỏa --> Stirrup1["Bố trí cốt đai cấu tạo: Phi 6/8 a150-a200"]
    CheckQbmin -- Không --> Stirrup2["Tính toán cốt đai chịu cắt Qsw: Chọn Phi 8 a=150mm"]
    Stirrup2 --> CheckQwb{"Qmax <= Qwb = 2*sqrt(Qb*qsw)?"}
    CheckQwb -- Thỏa --> Pass["Đạt điều kiện chống cắt xiên"]
    CheckQwb -- Không --> Stirrup3["Đặt thêm cốt xiên tăng cường"]

Kiểm tra cốt đai chịu cắt cho Dầm dọc trục A ($Q_{max} = 28.88\text{ T} = 28,880\text{ daN}$):

  • Khả năng chịu ứng suất nén chính trên dải nghiêng: $$Q_{bt} = 0.3 \varphi_{w1} \varphi_{b1} R_b b h_0 = 0.3 \times 1.0 \times 0.95 \times 145 \times 40 \times 74 = 122,307\text{ daN} > Q_{max} = 28,880\text{ daN} \quad (\text{Thỏa mãn})$$
  • Kiểm tra điều kiện tính cốt đai: $Q_{b,min} = 18,648\text{ daN} < Q_{max} = 28,880\text{ daN} \rightarrow$ Bắt buộc tính cốt đai chịu cắt.
  • Chọn cốt thép đai $\Phi8$ nhánh đôi ($n=2$, $a_{sw} = 0.503\text{ cm}^2$, $A_{sw} = 1.006\text{ cm}^2$), bước đai $s = 150\text{ mm}$ tại đoạn $1/4$ nhịp gần gối tựa và $s = 200\text{ mm}$ tại giữa nhịp.
  • Khả năng chịu cắt tổng hợp cốt đai và bê tông: $Q_{wb} = 34,250\text{ daN} > Q_{max} = 28,880\text{ daN} \rightarrow$ Đảm bảo an toàn tuyệt đối, không cần đặt cốt xiên.

Kết quả đạt được

Cấu kiện kết cấu Tiết diện thiết kế Nội lực nguy hiểm ($M_{max}, Q_{max}$) Cốt thép tính toán ($A_s$) Cốt thép lựa chọn Hàm lượng $\mu%$ Đánh giá an toàn
Bản thang vế 1, 2 Bản dày $h=100\text{ mm}$ $M = 997.98\text{ daNm}$ $4.72\text{ cm}^2$ $\Phi10\text{a}150$ ($5.23\text{ cm}^2$) $0.65%$ Thỏa mãn ($0.05% \le \mu \le 3%$)
Dầm chiếu nghỉ $b \times h = 200 \times 400\text{ mm}$ $M = 8,938\text{ daNm}, Q = 4,653\text{ daN}$ $8.24\text{ cm}^2$ $3\Phi20$ ($9.42\text{ cm}^2$) + đai $\Phi6\text{a}150$ $1.38%$ An toàn chịu uốn & nén xiên
Bản đáy hồ nước Bản dày $h=120\text{ mm}$ $M = 441.2\text{ daNm}$ $3.12\text{ cm}^2$ $\Phi10\text{a}150$ ($5.23\text{ cm}^2$) $0.52%$ Chống thấm W6, kháng nứt tốt
Dầm đáy hồ DĐ1 $b \times h = 200 \times 400\text{ mm}$ $M = 6,507\text{ daNm}, Q = 6,507\text{ daN}$ $7.15\text{ cm}^2$ $2\Phi18 + 1\Phi16$ ($7.10\text{ cm}^2$) + đai $\Phi8\text{a}150$ $0.98%$ Thỏa $Q_{max} < Q_{wb} = 26.6\text{ T}$
Dầm dọc trục A $b \times h = 400 \times 800\text{ mm}$ $M = 51.19\text{ kNm}, Q = 28.88\text{ T}$ $14.12\text{ cm}^2$ Nhịp: $4\Phi22$; Gối: $3\Phi22$ + đai $\Phi8\text{a}150$ $0.51%$ Tiết diện chữ T làm việc tối ưu

Đổi mới và đóng góp

  1. Phương pháp mô hình hóa phân vùng tải trọng tự động: Đồ án áp dụng giải thuật quy đổi diện truyền tải hình thang và tam giác từ các ô bản sàn 2 phương về hệ dầm đỡ thông qua hệ số $\beta = l_n / (2l_d)$ chính xác, giúp phản ánh đúng phân bố tải trọng thực tế thay vì chia đều trung bình thô sơ, giảm thiểu hiện tượng tập trung ứng suất ảo tại nút khung.
  2. Cụm giải pháp bố trí hồ nước đôi đối xứng khử rung động: Thiết kế tách cụm hồ nước $113.2\text{ m}^3$ thành 2 bể độc lập đặt đối xứng tại trục 1-2 và trục 8-9 (giữa trục C và D) giúp phân bổ đều tĩnh tải lên 4 cột biên, hạ thấp trọng tâm dao động xoắn của công trình khi chịu tải trọng gió bão vùng IA ($W_0 = 83\text{ daN/m}^2$).
  3. Tối ưu hóa kinh tế tiết diện dầm chữ T: Khai thác tối đa sự tham gia chịu nén của bản cánh sàn ($b_f = 1200\text{ mm}$) trong dầm dọc trục A nhịp lớn 9m, giúp tiết kiệm $14.5%$ lượng cốt thép dọc chịu kéo so với phương pháp tính toán dầm chữ nhật quy ước.
  4. Chuẩn hóa cấu tạo gia cường chống nứt cục bộ: Ứng dụng giải pháp đặt thép neo gia cường 2 lớp $2\Phi12$ với $l_{neo} \ge 30d = 400\text{ mm}$ quanh các lỗ kỹ thuật bản nắp và nách góc bản thành - đáy hồ nước, nâng cao tuổi thọ công trình và hạn chế nguy cơ rò rỉ hóa chất/nước sinh hoạt.

Ứng dụng thực tế và triển khai

Hồ sơ thiết kế và phương pháp tính toán của đồ án có khả năng ứng dụng rộng rãi và trực tiếp vào thực tiễn xây dựng nhà ở dân dụng:

  • Phạm vi ứng dụng: Áp dụng trực tiếp cho các dự án nhà ở xã hội, chung cư tái định cư quy mô từ 6 đến 12 tầng tại các vùng đô thị có điều kiện địa chất trung bình đến tốt.
  • Chiến lược thi công:
    • Phân đợt đổ bê tông toàn khối: Thi công cột trước, sau đó đổ đồng thời dầm - sàn - cầu thang.
    • Với hồ nước mái: Sử dụng ván khuôn định hình phủ phim, sử dụng băng cản nước PVC Waterstop tại mạch ngừng thi công giữa bản đáy và bản thành để chống thấm mạch ngừng.
  • Phân tích chi phí - hiệu quả (Cost-Benefit):
    • Tối ưu hóa hàm lượng thép trung bình toàn công trình đạt $115\text{ kg thép/m}^3\text{ bê tông}$ (tiết kiệm khoảng $8.5%$ chi phí vật liệu thô so với mức định mức thông thường $125-130\text{ kg/m}^3$).
    • Thời gian tính toán và xuất hồ sơ bản vẽ giảm $35%$ nhờ tích hợp bảng tính tự động và liên kết dữ liệu mô hình ETABS.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Đồ án áp dụng tiêu chuẩn tải trọng gió tĩnh theo TCVN 2737-1995 mà chưa xét đến thành phần gió động và hiệu ứng xoáy cục bộ cho công trình có hình khối phức tạp; chưa phân tích tác động động đất chi tiết theo tiêu chuẩn TCVN 9386:2012.
  • Hướng phát triển đề xuất:
    1. Ứng dụng mô hình thông tin công trình (BIM - Building Information Modeling) trên phần mềm Revit Structure để đồng bộ hóa mô hình 3D từ thiết kế kết cấu sang bóc tách khối lượng tự động (Rebar Schedule 5D).
    2. Nâng cấp mô hình tính toán theo tiêu chuẩn hiện hành mới nhất (TCVN 5574:2018) với mô hình biến dạng phi tuyến (Nonlinear Material Constitutive Models) cho bê tông và cốt thép.
    3. Phân tích tương tác động lực học giữa nước trong bể và thành bể (Sloshing effect) khi chịu tải trọng gia tốc nền động đất.

Đối tượng hưởng lợi

  • Sinh viên chuyên ngành Kỹ thuật Xây dựng (Civil Engineering): Nắm vững tài liệu tham khảo chuẩn mực về phương pháp tính tay kết hợp mô hình phần tử hữu hạn, hiểu rõ bản chất cơ học kết cấu và quy trình kiểm tra trạng thái giới hạn.
  • Kỹ sư kết cấu trẻ (Structural Designers): Tiếp cận các thuật toán và bảng tra cụ thể cho các cấu kiện khó (bản thang bản gấp khúc, dầm chữ T nhịp lớn, bản thành bể ngàm 4 cạnh).
  • Chủ đầu tư & Nhà thầu xây dựng: Sở hữu phương án kết cấu tối ưu về mặt vật liệu, biện pháp thi công rõ ràng và đảm bảo tuổi thọ công trình trên 50 năm.
  • Cộng đồng nghiên cứu ứng dụng: Nền tảng dữ liệu thực nghiệm phục vụ việc xây dựng các công cụ phần mềm tự động hóa thiết kế kết cấu bê tông cốt thép nội địa hóa.

Câu hỏi thường gặp

1. Tại sao bản thang bộ 2 vế lại tính toán theo sơ đồ dầm đơn giản chịu uốn thay vì bản làm việc 2 phương?

Bản thang có tỷ số giữa chiều dài nhịp nghiêng ($L = 2.7\text{ m}$) và chiều rộng vế thang ($B = 1.1\text{ m}$) đạt $L/B = 2.45 > 2.0$. Theo lý thuyết đàn hồi kết cấu tấm bản, khi tỷ số cạnh dài/cạnh ngắn lớn hơn 2, sự phân phối mômen uốn chủ yếu diễn ra theo phương cạnh ngắn (phương dọc nhịp thang), năng lượng biến dạng theo phương ngang không đáng kể. Do đó, việc cắt một dải bản rộng $b=1.0\text{ m}$ theo phương dọc để tính toán như một cấu kiện dầm chịu uốn đơn giản là hoàn toàn chính xác và thiên về an toàn.

2. Sự khác biệt cơ bản khi tính toán bản nắp và bản đáy hồ nước mái là gì?

Bản nắp chỉ chịu tĩnh tải bản thân các lớp cấu tạo hoàn thiện và hoạt tải sửa chữa nhỏ ($P_{tc} = 75\text{ daN/m}^2$, tổng tải $q^{tt} \approx 301.4\text{ daN/m}^2$), chiều dày chọn $h_s = 8\text{ cm}$. Ngược lại, bản đáy chịu thêm tải trọng áp lực cột nước cao 2.0m ($P_{tt} = 2200\text{ daN/m}^2$), dẫn đến tổng tải trọng tác dụng lên tới $q^{tt} = 2641\text{ daN/m}^2$ (gấp gần 9 lần bản nắp). Do đó, bản đáy phải tăng chiều dày lên $h_s = 12\text{ cm}$, sử dụng thép $\Phi10\text{a}150$ 2 lớp và phải kiểm tra nghiêm ngặt khả năng chống nứt, chống thấm dưới áp lực thủy tĩnh liên tục.

3. Khi nào dầm dọc nhịp lớn được tính theo tiết diện chữ T và khi nào tính theo tiết diện chữ nhật?

Khi dầm được đổ bê tông toàn khối với bản sàn:

  • Tại vị trí giữa nhịp (mômen dương): Thớ trên chịu nén, bản sàn tham gia cùng làm việc với dầm đóng vai trò là cánh chịu nén hữu hiệu ($b_f = 1200\text{ mm}$). Nếu $M \le M_f$ (khả năng chịu nén của cánh), trục trung hòa nằm trong cánh và dầm được tính toán như tiết diện chữ nhật kích thước $b_f \times h$.
  • Tại vị trí gối tựa (mômen âm): Thớ dưới chịu nén, thớ trên chịu kéo khiến cánh sàn bị nứt và không tham gia chịu lực. Lúc này dầm bắt buộc phải tính theo tiết diện chữ nhật đơn thuần của sườn dầm ($b \times h = 400 \times 800\text{ mm}$).

4. Tiêu chuẩn nào quyết định việc bố trí cốt đai cấu tạo hay cốt đai tính toán trong dầm BTCT?

Dựa vào tương quan giữa lực cắt lớn nhất $Q_{max}$ tại mép gối tựa và khả năng chịu cắt tối thiểu của bê tông $Q_{b,min} = \varphi_{b3}(1 + \varphi_f + \varphi_n) R_{bt} b h_0$:

  • Nếu $Q_{max} \le Q_{b,min}$: Bê tông đủ khả năng chịu lực cắt, chỉ cần đặt cốt đai theo cấu tạo ($S_{ct} \le h/2$ và $\le 150\text{ mm}$).
  • Nếu $Q_{b,min} < Q_{max} \le Q_{bt}$: Bê tông không đủ chịu cắt nhưng chưa bị phá hoại nén vỡ trên dải nghiêng $\rightarrow$ Bắt buộc phải tính toán diện tích và khoảng cách cốt đai $q_{sw}$ chịu lực.
  • Nếu $Q_{max} > Q_{bt}$: Tiết diện dầm quá bé, bê tông bị vỡ nát $\rightarrow$ Bắt buộc phải tăng kích thước tiết diện dầm ($b \times h$) hoặc tăng cấp độ bền bê tông.

5. Biện pháp kỹ thuật nào quan trọng nhất để chống thấm cho hồ nước mái bê tông cốt thép?

Ba biện pháp cốt lõi cần kết hợp đồng bộ:

  1. Đảm bảo cấp phối bê tông chống thấm (tối thiểu đạt cấp chống thấm B6/W6, tỷ lệ N/X $\le 0.45$, đầm dùi kỹ lưỡng để không phát sinh rỗ tổ ong).
  2. Kiểm soát hàm lượng cốt thép hợp lý và khống chế bề rộng khe nứt tính toán $a_{crc} \le 0.2\text{ mm}$ (dưới mức cho phép $0.3\text{ mm}$ của kết cấu thông thường).
  3. Thi công lớp màng quét chống thấm gốc xi măng - polymer đàn hồi 2 thành phần trên bề mặt bản đáy/bản thành kết hợp ốp gạch men bảo vệ, chèn băng cản nước chuyên dụng tại các mạch ngừng thi công.

Kết luận

Đồ án tốt nghiệp Kỹ sư Xây dựng khóa 2006 của tác giả Nguyễn Thanh Hoài đã hoàn thành xuất sắc toàn bộ các mục tiêu nghiên cứu và thiết kế kết cấu cho công trình Chung cư 8 tầng. Thông qua việc kết hợp nhuần nhuyễn giữa cơ sở lý thuyết đàn hồi kết cấu công trình, các thuật toán kiểm tra trạng thái giới hạn theo tiêu chuẩn quốc gia và công cụ mô hình hóa hiện đại CSI ETABS, đề tài đã đưa ra các giải pháp thiết kế tối ưu, an toàn và có tính khả thi kinh tế cao cho các cấu kiện điển hình từ cầu thang, cụm hồ nước mái đôi cho đến dầm khung nhịp lớn 9m.

Kết quả tính toán chi tiết, hệ thống bảng biểu trực quan và bản vẽ cấu tạo chuẩn mực là nguồn tư liệu học thuật và thực tiễn giá trị cao cho cộng đồng kỹ sư, sinh viên và các đơn vị tư vấn thiết kế trong công tác thi công nhà cao tầng tại Việt Nam. Quý độc giả và đồng nghiệp quan tâm có thể khai thác, phát triển các mô hình bảng tính tự động hóa và ứng dụng vào các dự án công trình dân dụng tương đương để tối ưu hóa hiệu quả thiết kế và xây dựng.
