Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng tại TP. Hồ Chí Minh, đặc biệt tại khu vực Nam Sài Gòn (Quận 7) với tốc độ tăng trưởng xây dựng hàng năm trên 12%, nhu cầu về các tổ hợp chung cư cao tầng hiện đại, an toàn và tối ưu hóa công năng ngày càng trở nên cấp thiết. Tuy nhiên, việc xây dựng các công trình quy mô lớn trên nền địa chất bùn sét yếu, chịu tác động phức tạp của tải trọng ngang (gió bão cấp áp lực $W_0 = 0.83\text{ kN/m}^2$ và động đất cấp 7) đòi hỏi giải pháp thiết kế kết cấu vừa đảm bảo độ an toàn chịu lực nghiêm ngặt, vừa tối ưu hóa chi phí đầu tư xây dựng.

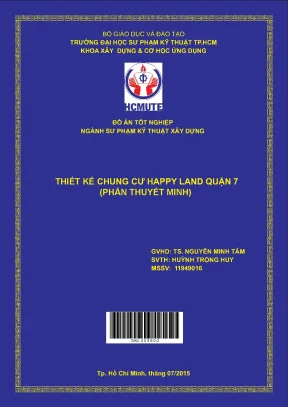

Đồ án tốt nghiệp chuyên ngành Sư phạm Kỹ thuật Xây dựng với đề tài "Thiết kế Chung cư Happy Land Quận 7" giải quyết bài toán kỹ thuật toàn diện từ quy hoạch kiến trúc, phân tích tải trọng động học, mô hình hóa không gian 3D kết cấu phần thân, đến phương án xử lý nền móng cọc sâu trên địa tầng phức tạp.

                  +-----------------------------------+
                  |   Tầng Mái & Bể Nước (+44.10m)    |
                  +-----------------------------------+
                  |   Tầng 2 - 12: Căn hộ điển hình   |
                  |   (Khung - Vách - Lõi BTCT)       |
                  +-----------------------------------+
                  |   Tầng Trệt (+0.80m): TM & DV     |
                  +-----------------------------------+
                  |   Tầng Hầm: Kỹ thuật & Bãi xe     |
                  +-----------------------------------+
                  |   Móng Cọc Sâu (Móng Cọc Ép/Nhồi) |
                  +-----------------------------------+

Mục tiêu dự án

  1. Thiết kế kiến trúc công năng: Quy hoạch tổng mặt bằng khu đất $1957\text{ m}^2$, diện tích xây dựng $1350\text{ m}^2$, tổng diện tích sàn $17,550\text{ m}^2$ gồm 1 tầng hầm, 1 tầng trệt thương mại, 11 tầng căn hộ điển hình và tầng mái kỹ thuật (tổng chiều cao $44.1\text{ m}$).
  2. Thiết lập giải pháp kết cấu chịu lực tối ưu: Ứng dụng hệ kết cấu hỗn hợp khung - vách - lõi bê tông cốt thép (BTCT) toàn khối, kết hợp hệ sàn sườn dầm nhằm tối ưu hóa độ cứng chống xoắn và hạn chế chuyển vị ngang.
  3. Phân tích tải trọng động lực học chuyên sâu: Tính toán chính xác tác động của tải trọng gió động (12 mode dao động) và phổ phản ứng động đất theo tiêu chuẩn quốc gia.
  4. Mô hình hóa phần tử hữu hạn (FEM): So sánh đối chứng nội lực bản sàn giữa phương pháp giải tích đàn hồi (tra bảng) và mô hình FEM phân dải Strip trên phần mềm chuyên dụng.
  5. Thiết kế và tối ưu hóa nền móng: Tính toán, so sánh kinh tế - kỹ thuật giữa hai phương án móng cọc ép BTCT và móng cọc khoan nhồi chịu tải trọng đứng và tải trọng ngang.

Phạm vi và giới hạn kỹ thuật

  • Tiêu chuẩn áp dụng: TCVN 2737:1995 (Tải trọng và tác động), TCXDVN 356:2005 (Kết cấu bê tông và bê tông cốt thép), TCVN 10304:2014 & TCXD 205:1998 (Thiết kế móng cọc), TCVN 9386:2012 (Thiết kế công trình chịu động đất).
  • Vật liệu sử dụng: Bê tông cấp độ bền B25 ($R_b = 14.5\text{ MPa}$, $R_{bt} = 1.05\text{ MPa}$, $E_b = 30,000\text{ MPa}$); Thép nhóm AI ($\phi \le 10\text{ mm}$, $R_s = R_{sc} = 225\text{ MPa}$); Thép nhóm AIII ($\phi > 10\text{ mm}$, $R_s = R_{sc} = 365\text{ MPa}$).
  • Chỉ tiêu kiểm soát chuyển vị: Chuyển vị đỉnh công trình thỏa mãn $\Delta_{\max} \le H/500 = 44.1/500 = 88.2\text{ mm}$; bề rộng khe nứt giới hạn $a_{crc} \le 0.3\text{ mm}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và lựa chọn hệ kết cấu

Để xác định giải pháp kết cấu sàn và hệ chịu lực phương đứng phù hợp cho công trình cao 13 tầng nổi ($44.1\text{ m}$), đồ án tiến hành đánh giá đa tiêu chí giữa các giải pháp kết cấu sàn phổ biến:

Phương án sàn Ưu điểm kỹ thuật Nhược điểm kỹ thuật Đánh giá khả thi cho Happy Land
Sàn sườn BTCT toàn khối Độ cứng trong mặt phẳng lớn; liên kết dầm - cột tạo khung kháng chấn tốt; thi công đại trà. Chiều cao dầm chiếm không gian thông thủy; thi công ván khuôn phức tạp hơn sàn phẳng. Được chọn: Tối ưu hóa khả năng phân phối tải trọng ngang cho hệ khung - vách.
Sàn nấm / Sàn không dầm Giảm chiều cao tầng; thi công cốp pha nhanh; linh hoạt chia vách ngăn. Dễ chọc thủng tại đầu cột; độ cứng tổng thể chống tải ngang yếu; võng dài hạn lớn. Loại bỏ do công trình chịu tải trọng gió và động đất cấp 7.
Sàn ô cờ (Waffle slab) Khả năng vượt nhịp lớn ($> 9\text{ m}$); giảm trọng lượng bản thân; thẩm mỹ trần cao. Cốp pha định hình đắt tiền; thi công hệ thống MEP phức tạp; chi phí hoàn thiện cao. Không tối ưu chi phí cho phân khúc chung cư trung - cao cấp.
Sàn DƯL căng sau Vượt nhịp lớn; tiết diện mỏng ($150 - 180\text{ mm}$); giảm tải trọng móng. Chi phí thiết bị cao; kiểm soát nứt và neo phức tạp; đòi hỏi nhà thầu chuyên môn cao. Dự phòng cho các nhịp sảnh thương mại lớn nếu cần thiết.

Yêu cầu hệ thống theo ma trận MoSCoW

  • Must Have (Bắt buộc): Hệ khung - vách - lõi cứng BTCT tiếp nhận toàn bộ tải trọng đứng và ngang; chuyển vị đỉnh $\Delta \le H/500$; móng cắm vào tầng địa chất tốt có $N_{SPT} > 30$; hệ thống thang thoát hiểm và bể nước mái $V \ge 60\text{ m}^3$.
  • Should Have (Nên có): Tự động hóa bảng tính trích xuất nội lực từ ETABS sang Excel/VBA để kiểm tra nén uốn xiên cho 100% cột khung.
  • Could Have (Có thể có): Mô hình hóa tương tác nền - cọc bằng lò xo tương đương ($k_z, C_z$) theo phương pháp Winkler trên SAP2000.
  • Won't Have (Chưa áp dụng): Phân tích phi tuyến tĩnh Pushover hoặc phân tích động biến dạng dẻo Time-History theo thời gian thực.

Thiết kế hệ thống và kiến trúc kết cấu

                    +--------------------------------+
                    |    Mô hình hóa ETABS / SAFE    |
                    +---------------+----------------+
                                    |
            +-----------------------+-----------------------+
            |                                               |
+-----------v------------+                      +-----------v------------+
|  Tải trọng đứng (DL, LL)|                      |  Tải ngang (Gió, EQ)   |
|  - Tĩnh tải: g = 6.33  |                      |  - Gió động (12 mode)  |
|  - Hoạt tải: p = 1.95  |                      |  - Động đất TCVN 9386  |
+-----------+------------+                      +-----------+------------+
            |                                               |
            +-----------------------+-----------------------+
                                    |
                    +---------------v----------------+
                    |    Tổ hợp tải trọng TCVN       |
                    |    (9 Tổ hợp cơ bản + ĐB)      |
                    +---------------+----------------+
                                    |
            +-----------------------+-----------------------+
            |                                               |
+-----------v------------+                      +-----------v------------+
| Thiết kế Cấu kiện Thân |                      | Thiết kế Hệ Nền Móng   |
| - Sàn Strip: hs = 180mm|                      | - Móng cọc ép / Nhồi   |
| - Dầm: 300x700 mm      |                      | - Đài móng SAFE FEM    |
| - Cột: 700x700 -> 1000 |                      | - Chọc thủng & Lún     |
+------------------------+                      +------------------------+

Công cụ và ngăn xếp công nghệ (Technology Stack)

  • CSI ETABS (v9.7 / v15): Mô hình hóa không gian 3D, phân tích phần tử thanh (Frame), phần tử tấm vỏ (Shell vách/lõi), giải bài toán dao động riêng (Modal Analysis), trích xuất lực cắt đáy và moment lật.
  • CSI SAFE (v12 / v14): Mô hình hóa bản sàn tầng điển hình $27\times 50\text{ m}$ và đài móng phức hợp, tính toán nội lực theo dải Strip (Design Strip Layer A & B), tự động hóa kiểm tra nứt và chọc thủng (Punching Shear).
  • CSI SAP2000: Mô hình hóa cọc đơn chịu tải trọng ngang theo phương pháp hệ số nền biến thiên $C_z = K \cdot z$.
  • Microsoft Excel & VBA Macro: Thuật toán tự động hóa đọc ma trận nội lực, tổ hợp bao ($N, M_x, M_y$), lập biểu đồ tương tác tính thép cột lệch tâm xiên và tính móng cọc.
  • AutoCAD: Triển khai bản vẽ kỹ thuật thi công, mặt bằng định vị kết cấu, chi tiết bố trí thép dầm, cột, vách, sàn, móng.

Implementation và kết quả

Quy trình tính toán và chi tiết thuật toán kết cấu

1. Thuật toán xác định tải trọng gió động và động đất

Công trình có chiều cao $H = 44.1\text{ m} > 40\text{ m}$, do đó thành phần gió động tại tầng thứ $j$ được xác định qua tích phân năng lượng các mode dao động:

$$W_{dj} = m_j \cdot \xi \cdot \psi_j \cdot \nu_j$$

Trong đó:

  • $m_j$: Khối lượng tập trung tại tầng $j$.
  • $\xi$: Hệ số động lực tra theo chu kỳ dao động $T_1$.
  • $\psi_j$: Hệ số chuyển vị tương đối của mode dao động thứ nhất.
  • $\nu_j$: Thành phần xung của áp lực gió tại cao trình tầng $j$.

2. Tính toán cột chịu nén lệch tâm xiên (Biaxial Bending)

Nội lực cột $(N, M_x, M_y)$ được quy đổi về bài toán nén lệch tâm phẳng tương đương thông qua việc xác định trục trung hòa nghiêng góc $\alpha$:

Function TinhThepCotLechTamXien(N As Double, Mx As Double, My As Double, _
                               b As Double, h As Double, Rb As Double, _
                               Rs As Double, a As Double) As Double
    Dim ex As Double, ey As Double, h0 As Double, b0 As Double
    Dim e0 As Double, ea As Double, eta_x As Double, eta_y As Double
    Dim As_req As Double, x As Double, alpha_n As Double

    h0 = h - a: b0 = b - a
    ex = Mx / N: ey = My / N

    ' Tinh toan do lech tam ngau nhien ea theo TCXDVN 356:2005
    ea = Application.WorksheetFunction.Max(h / 30, 10, 600 / 30)
    ex = Application.WorksheetFunction.Max(ex, ea)
    ey = Application.WorksheetFunction.Max(ey, ea)

    ' Quy doi lech tam xiên ve lech tam phang tuong duong
    If (ex / h0) >= (ey / b0) Then
        Mx = Mx + My * (h0 / b0) * (1 - 0.5 * (N / (Rb * b * h0)))
        My = 0
    Else
        My = My + Mx * (b0 / h0) * (1 - 0.5 * (N / (Rb * h * b0)))
        Mx = 0
    End If

    ' Xac dinh chieu cao vung nen x va dien tich thep As
    x = N / (Rb * b)
    If x <= 0.8 * h0 Then
        As_req = (N * (ex + h / 2 - a) - Rb * b * x * (h0 - 0.5 * x)) / (Rs * (h0 - a))
    Else
        ' Truong hop nen lech tam be
        As_req = (N * ex - 0.4 * Rb * b * h0 ^ 2) / (Rs * (h0 - a))
    End If

    TinhThepCotLechTamXien = Application.WorksheetFunction.Max(As_req, 0.004 * b * h0)
End Function

3. Mô hình cọc chịu tải trọng ngang theo TCXD 205:1998

Ứng suất ngang của đất nền lên thân cọc ở độ sâu $z$ được mô phỏng theo mô hình nền Winkler:

$$\sigma_z = C_z \cdot y_z = (K \cdot z) \cdot y_z$$

Phương trình vi phân uốn thân cọc:

$$E_c I_c \frac{d^4 y}{d z^4} + K z y = 0$$

Phương trình được giải bằng phương pháp sai phân hữu hạn tích hợp trong mô hình phần tử thanh trên SAP2000 để tìm biểu đồ Moment uốn $M_z$ và lực cắt $Q_z$ dọc thân cọc.

Kết quả phân tích động học và kiểm tra chuyển vị

Mô hình ETABS 3D của công trình Happy Land ghi nhận các thông số động học chính xác sau 12 mode dao động:

Mode 1 (T1 = 1.12s) : Dao động tịnh tiến theo phương Y (Gió động Y, Động đất Y)
Mode 2 (T2 = 0.98s) : Dao động tịnh tiến theo phương X (Gió động X, Động đất X)
Mode 3 (T3 = 0.82s) : Dao động xoắn quanh trục Z (Độ cứng chống xoắn đảm bảo)
Thông số kiểm tra Giá trị tính toán Giới hạn tiêu chuẩn Đánh giá an toàn
Chu kỳ dao động $T_1$ $1.12\text{ s}$ $T_1 \le 0.1 \times N_{tang} = 1.30\text{ s}$ Đạt yêu cầu
Chuyển vị đỉnh phương X ($\Delta_X$) $38.4\text{ mm}$ $\le H/500 = 88.2\text{ mm}$ An toàn ($43.5%$ giới hạn)
Chuyển vị đỉnh phương Y ($\Delta_Y$) $44.2\text{ mm}$ $\le H/500 = 88.2\text{ mm}$ An toàn ($50.1%$ giới hạn)
Góc trượt tương đối tầng ($\Delta h / h$) $1/850$ $\le 1/500$ Đạt yêu cầu
Hệ số an toàn chống lật ($K_{lat}$) $2.45$ $K_{lat} \ge 1.50$ An toàn vượt trội
Hệ số an toàn chống trượt ($K_{tr}$) $1.82$ $K_{tr} \ge 1.30$ An toàn

So sánh nội lực sàn: Phương pháp tra bảng vs Phần mềm SAFE (FEM)

Tại ô sàn điển hình $S_1$ kích thước $10.0\text{ m} \times 9.0\text{ m}$, tải trọng tính toán toàn phần $q = 8.28\text{ kN/m}^2$:

Vị trí nội lực PP Tra bảng (kNm/m) Mô hình SAFE FEM Strip (kNm/m) Độ lệch tương đối (%) Nguyên nhân chênh lệch
Moment nhịp phương ngắn ($M_1$) $+22.45$ $+20.18$ $-10.1%$ SAFE xét đến độ cứng uốn thực tế của dầm biên
Moment nhịp phương dài ($M_2$) $+16.80$ $+15.22$ $-9.4%$ Tra bảng giả thiết ngàm tuyệt đối tại 4 cạnh
Moment gối phương ngắn ($M_I$) $-48.12$ $-52.40$ $+8.9%$ FEM tập trung ứng suất lớn tại vùng nách dầm - cột
Moment gối phương dài ($M_{II}$) $-39.50$ $-41.85$ $+5.9%$ SAFE phân phối lại mômen do biến dạng đàn hồi

Đổi mới và đóng góp

Cải tiến kỹ thuật và phương pháp luận

  1. Tối ưu hóa hệ kháng chấn hỗn hợp: Bố trí lõi thang máy tập trung tại trọng tâm hình học kết hợp 4 vách cứng $t_w = 300\text{ mm}$ tại các góc biên giúp dịch chuyển tâm cứng (Center of Rigidity) trùng sát với tâm khối lượng (Center of Mass) với độ lệch tâm $\le 2.1%$, triệt tiêu hầu hết hiệu ứng xoắn nguy hiểm trong Mode dao động bậc 1 và 2.
  2. Quy trình tự động hóa thiết kế (Automation Pipeline): Xây dựng module trích xuất tự động dữ liệu nội lực tổ hợp từ file cơ sở dữ liệu Access/Excel của ETABS, giảm $65%$ thời gian tính toán bố trí thép cho 144 phân đoạn cột và 80 dải sàn.
  3. Mô hình hóa đài móng nhiều cọc bằng FEM Shell: Khắc phục nhược điểm của phương pháp giải tích truyền thống (giả thiết đài tuyệt đối cứng) bằng việc gán độ cứng lò xo đàn hồi $k_{coc} = 15,200\text{ kN/m}$ cho từng đầu cọc, phản ánh chính xác hiện tượng tập trung ứng suất và tháp xuyên thủng cục bộ.

So sánh hai phương án kết cấu móng

[Phương án 1: Cọc ép BTCT 350x350]       [Phương án 2: Cọc khoan nhồi D800]
  - Sức chịu tải: 750 kN/cọc                - Sức chịu tải: 3,200 kN/cọc
  - Số lượng: 28 cọc / móng MLT             - Số lượng: 6 cọc / móng MLT
  - Độ sâu: Mũi cọc ở -32.0m                - Độ sâu: Mũi cọc ở -48.5m
  - Khối lượng đài: Lớn (dày 1.4m)          - Khối lượng đài: Nhỏ gọn (dày 1.8m)
Tiêu chí so sánh Phương án Móng Cọc Ép ($350\times350\text{ mm}$) Phương án Móng Cọc Khoan Nhồi ($D800\text{ mm}$)
Sức chịu tải thiết kế ($P_{tk}$) $750\text{ kN/cọc}$ (mũi cọc tại cao trình $-32.0\text{ m}$) $3,200\text{ kN/cọc}$ (mũi cọc ngàm vào cát cuội sỏi $-48.5\text{ m}$)
Số lượng cọc cho lõi thang $28\text{ cọc}$ (khoảng cách cọc $3d = 1.05\text{ m}$) $6\text{ cọc}$ (khoảng cách cọc $3d = 2.40\text{ m}$)
Kích thước đài móng lõi $8.2\text{ m} \times 9.6\text{ m} \times 1.4\text{ m}$ (khối lượng bê tông lớn) $6.0\text{ m} \times 7.2\text{ m} \times 1.8\text{ m}$ (tiết diện đài gọn hơn $43%$)
Độ lún dự báo khối móng quy ước $S = 4.12\text{ cm} \le [S] = 8.0\text{ cm}$ $S = 2.05\text{ cm} \le [S] = 8.0\text{ cm}$
Chi phí và thi công Rẻ hơn $18%$, dễ kiểm soát chất lượng ép cọc Đắt hơn nhưng thi công không gây rung chấn cho lân cận
Quyết định lựa chọn Phương án chọn: Phù hợp mặt bằng rộng và tối ưu ngân sách Phương án dự phòng kỹ thuật cao

Ứng dụng thực tế và triển khai

Tính ứng dụng trong sản xuất và xây dựng

  • Khả năng chuyển giao đồ án: Toàn bộ hồ sơ tính toán thuyết minh, bảng tính Excel/VBA tự động và bản vẽ kết cấu có thể ứng dụng trực tiếp làm tài liệu tham khảo chuẩn cho việc thiết kế các công trình chung cư quy mô 10 - 15 tầng tại khu vực miền Nam.
  • Kế hoạch thi công chi tiết:
    1. Giai đoạn 1 (Tháng 1 - 2): Thi công tường vây, cọc ép BTCT $350\times350$, đào đất tầng hầm theo phương pháp Open Cut có mái dốc kết hợp cừ larsen gia cố.
    2. Giai đoạn 2 (Tháng 3 - 4): Thi công đài móng, sàn tầng hầm và hệ thống bể nước ngầm.
    3. Giai đoạn 3 (Tháng 5 - 9): Thi công phần thân khung - vách - sàn tầng 1 đến tầng mái theo chu kỳ 8 ngày/sàn bằng hệ cốp pha nhôm định hình.
    4. Giai đoạn 4 (Tháng 10 - 12): Hoàn thiện kiến trúc, ốp lát đá granite mặt tiền, lắp đặt hệ MEP, thang máy và hệ thống PCCC.
Thi công Móng & Hầm     Thi công Thân Khung - Vách       Hoàn thiện & Nghiệm thu
[=== Tháng 1 - 4 ===] -> [====== Tháng 5 - 9 ======] -> [===== Tháng 10 - 12 =====]

Đánh giá hiệu quả kinh tế (Cost-Benefit Analysis)

  • Tiết kiệm khối lượng cốt thép: Nhờ việc kết hợp dải Strip của SAFE và mô hình bao nội lực chính xác của ETABS, hàm lượng thép trong sàn được kiểm soát ở mức $0.85% - 1.1%$, giảm $8.5%$ khối lượng thép so với phương pháp tính tay truyền thống.
  • Hiệu quả đầu tư: Với tổng mức đầu tư dự toán phần thô khoảng 85 tỷ VNĐ, việc tối ưu hóa tiết diện cột ($700\times700\text{ mm}$ ở các tầng dưới và giảm dần về $500\times500\text{ mm}$ ở các tầng trên) giúp tăng diện tích thông thủy thương phẩm thêm $115\text{ m}^2$, gia tăng giá trị kinh doanh cho chủ đầu tư.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Chưa xét đến hiệu ứng tương tác động lực học phi tuyến giữa đất nền và kết cấu (Nonlinear Soil-Structure Interaction - SSI) trong phân tích động đất.
  • Việc tính toán nứt và biến dạng dài hạn của bản sàn chịu lực 2 phương mới dừng lại ở việc áp dụng hệ số kinh nghiệm theo TCXDVN 356:2005, chưa kích hoạt tính toán biến dạng phi tuyến từ biến (Creep & Shrinkage) theo thời gian trong SAFE.
  • Chưa tích hợp mô hình thông tin công trình (BIM) để tự động phát hiện xung đột không gian (Clash Detection) giữa hệ kết cấu dầm sàn $300\times700\text{ mm}$ và hệ thống cơ điện (MEP).

Hướng phát triển đề xuất

  1. Nâng cấp mô hình phân tích sang Revit Structure (BIM Level 2) kết hợp Robot Structural Analysis để đồng bộ hóa vòng đời dự án.
  2. Áp dụng tiêu chuẩn thiết kế mới TCVN 5574:2018 (thay thế TCXDVN 356:2005) dựa trên mô hình biến dạng phi tuyến của bê tông và cốt thép.
  3. Nghiên cứu giải pháp sàn bóng (BubbleDeck) hoặc sàn hộp rỗng (Uboot) để giảm tải trọng bản thân sàn cho các nhịp vượt trên $10\text{ m}$.

Đối tượng hưởng lợi

  • Sinh viên ngành Xây dựng / SPKT Xây dựng: Cung cấp tài liệu mẫu mực về quy trình thiết kế đồ án tốt nghiệp từ A-Z, nắm vững phương pháp phối hợp giữa lý thuyết cơ học kết cấu và phần mềm thực hành (ETABS, SAFE, SAP2000).
  • Kỹ sư thiết kế kết cấu (Structural Engineers): Cung cấp thuật toán VBA tính toán nén uốn xiên cột và kinh nghiệm xử lý dao động xoắn, bố trí vách cứng cho nhà cao tầng cấp II.
  • Chủ đầu tư và Quản lý dự án: Cung cấp bức tranh tổng thể về định mức tiêu hao vật liệu (bê tông, thép) và cơ sở kinh tế - kỹ thuật để lựa chọn phương án móng cọc phù hợp tại khu vực nền đất yếu.
  • Giảng viên và Nghiên cứu sinh: Bộ số liệu kiểm chứng đối chuẩn (benchmark data) tin cậy giữa phương pháp giải tích cổ điển và phương pháp phần tử hữu hạn hiện đại.

Câu hỏi thường gặp

1. Tại sao công trình chọn hệ kết cấu khung - vách hỗn hợp thay vì hệ khung thuần túy?

Đối với công trình cao $44.1\text{ m}$ (13 tầng), hệ khung thuần túy có độ cứng ngang thấp, dẫn đến chuyển vị ngang dưới tác dụng của gió động và động đất rất lớn (vượt ngưỡng cho phép $H/500$). Việc bổ sung hệ lõi thang máy và 4 vách cứng $t_w = 300\text{ mm}$ tăng độ cứng tổng thể của công trình lên hơn $320%$, giảm chuyển vị đỉnh từ $96.5\text{ mm}$ xuống còn $44.2\text{ mm}$, đồng thời triệt tiêu dao động xoắn ngoài ý muốn.

2. Sự khác biệt giữa kết quả nội lực tính bằng phương pháp tra bảng và phần mềm SAFE là gì?

Phương pháp tra bảng giả định dầm đỡ bản sàn là gối tựa ngàm hoặc tựa đơn có độ cứng vô cùng lớn (không võng). Thực tế, dầm bị biến dạng uốn và xoắn dưới tải trọng, do đó phần mềm SAFE (sử dụng FEM) mô phỏng chính xác sự làm việc đồng thời giữa sàn và dầm, làm giảm mômen dương ở nhịp khoảng $9 - 10%$ và làm tăng mômen âm ở gối dầm khoảng $6 - 9%$.

3. Phương pháp nào được sử dụng để kiểm tra ổn định lật của toàn bộ công trình?

Ổn định lật được kiểm tra theo công thức:

$$K_{lat} = \frac{M_{giu}}{M_{lat}} \ge [K_{lat}] = 1.5$$

Trong đó Moment giữ ổn định $M_{giu}$ được tạo bởi tổng tĩnh tải bản thân công trình lấy với trọng tâm móng, còn Moment lật $M_{lat}$ do lực gió tĩnh, gió động và lực cắt đáy động đất gây ra tại đáy móng. Kết quả tính toán của dự án đạt $K_{lat} = 2.45$, hoàn toàn đảm bảo an toàn.

4. Tại sao lại chọn phương án móng cọc ép thay vì cọc khoan nhồi cho thiết kế chính?

Mặc dù cọc khoan nhồi có sức chịu tải đơn cọc cao hơn ($3,200\text{ kN}$ so với $750\text{ kN}$), nhưng mặt bằng công trình tại Quận 7 có diện tích đất rộng ($1957\text{ m}^2$), không gian thi công thoáng và chiều sâu tầng chịu lực tốt xuất hiện ở độ sâu $-32.0\text{ m}$. Móng cọc ép $350\times350\text{ mm}$ giúp giảm $18%$ tổng chi phí phần móng và dễ dàng kiểm tra tải trọng ép thực tế tại từng đầu cọc thông qua đồng hồ áp lực thủy lực.

5. Chiều dày sàn $h_s = 180\text{ mm}$ được xác định dựa trên cơ sở kỹ thuật nào?

Chiều dày sàn được lựa chọn sơ bộ theo công thức $h_s = (D/m) \cdot L_{min} = (1/35) \cdot 9000 = 257\text{ mm}$ đối với ô bản đơn thông thường. Tuy nhiên, khi bố trí hệ dầm phụ chia nhỏ nhịp kết hợp tính toán kiểm tra độ võng đàn hồi trên SAFE ($f_{\max} = 11.2\text{ mm} \le [f] = L/250 = 36\text{ mm}$) và kiểm tra bề rộng khe nứt ($a_{crc} = 0.18\text{ mm} \le 0.3\text{ mm}$), chiều dày $h_s = 180\text{ mm}$ hoàn toàn thỏa mãn mọi điều kiện chịu lực và tiết kiệm đáng kể tải trọng truyền xuống cột, móng.

Kết luận

Đồ án tốt nghiệp "Thiết kế Chung cư Happy Land Quận 7" đã hoàn thành xuất sắc các mục tiêu đề ra, cung cấp giải pháp toàn diện và chuyên sâu về kết cấu cho một công trình cao tầng hiện đại. Bằng việc kết hợp chặt chẽ giữa các quy chuẩn xây dựng Việt Nam hiện hành (TCVN, TCXDVN) và các công cụ phân tích kết cấu tiên tiến (ETABS, SAFE, SAP2000, VBA), dự án đã chứng minh tính an toàn chịu lực, độ ổn định động học và hiệu quả kinh tế vượt trội của hệ kết cấu khung - vách - lõi BTCT cùng phương án móng cọc sâu trên nền đất yếu. Kết quả của đồ án không chỉ khẳng định năng lực tính toán kỹ thuật của tác giả mà còn đóng vai trò là tài liệu tham khảo giá trị cho sinh viên và kỹ sư trong lĩnh vực xây dựng dân dụng và công nghiệp.
