Giới thiệu dự án
Bối cảnh ngành và thực trạng không gian đô thị
Theo báo cáo của Trung tâm Nghiên cứu Công nghiệp Nội thất (CSIL), thương mại đồ gỗ toàn cầu đạt mốc trên 130 tỷ USD với tốc độ tăng trưởng ổn định 3,1% - 3,6%/năm. Tại Việt Nam, thống kê từ Phòng Thương mại và Công nghiệp Việt Nam (VCCI) cho thấy quy mô tiêu thụ nội thất trong nước vượt 2,5 tỷ USD/năm, trong đó phân khúc nhà ở đô thị đang có bước chuyển dịch mạnh mẽ. Sự bùng nổ của các khu đô thị và căn hộ chung cư có diện tích vừa và nhỏ ($50\text{ m}^2 - 75\text{ m}^2$) tại các trung tâm lớn như quận Hà Đông (Hà Nội) đặt ra thách thức lớn về việc tối ưu hóa diện tích sinh hoạt mà vẫn đảm bảo tiện nghi học tập và làm việc.
+-------------------------------------------------------------------------+
| KHÔNG GIAN CĂN HỘ CHUNG CƯ ĐÔ THỊ |
| Diện tích phòng ngủ học sinh hẹp: 8 - 12 m2 |
+------------------------------------+------------------------------------+
|
v
+-------------------------------------------------------------------------+
| XUNG ĐỘT CÔNG NĂNG & NHÂN TRẮC HỌC HỌC ĐƯỜNG |
| - Bàn truyền thống cồng kềnh (chiếm 2.5 - 3.5 m2 diện tích tĩnh) |
| - Kích thước không chuẩn hóa -> Nguy cơ gù lưng, cận thị, vẹo cột sống |
| - Không gian lưu trữ hạn chế, thiếu tính linh hoạt đa phòng ban |
+------------------------------------+------------------------------------+
|
v
+-------------------------------------------------------------------------+
| GIẢI PHÁP: BỘ BÀN HỌC GẤP DI ĐỘNG ĐA NĂNG (GỖ XOAN ĐÀO) |
| Tích hợp Module Bàn Gập 90° + Tủ 3 Ngăn Kéo + Ghế Chuẩn Nhân Trắc Học |
+-------------------------------------------------------------------------+
Vấn đề nghiên cứu và các điểm nghẽn kỹ thuật (Pain Points)
Lứa tuổi học sinh Trung học Phổ thông (THPT, 15–18 tuổi) là giai đoạn quyết định về mặt phát triển thể chất và định hình hệ xương khớp, với thời gian ngồi học tại nhà trung bình từ 3–5 giờ/ngày. Tuy nhiên, các sản phẩm bàn ghế học sinh hiện hành bộc lộ rõ các điểm nghẽn:
- Kích thước sai lệch nhân trắc học: Đa số bàn ghế bán sẵn không theo sát tiêu chuẩn kích thước cơ thể học sinh Việt Nam (chiều cao 140–175 cm), dẫn đến góc gập khớp gối và tư thế ngồi sai, gây áp lực tĩnh lên đĩa đệm cột sống và suy giảm thị lực.
- Tính cơ động kém và lãng phí diện tích: Bàn học liền giá sách truyền thống chiếm diện tích cố định $1.8 - 2.4\text{ m}^2$, cản trở luồng giao thông nội bộ khi không sử dụng.
- Độ bền cơ lý và vật liệu chưa tối ưu: Nhiều sản phẩm sử dụng ván dăm chất lượng thấp dễ trương nở khi gặp ẩm, liên kết phụ kiện nhanh rơ lỏng sau chu kỳ đóng mở ngắn.
Mục tiêu dự án
- Thiết kế chuẩn hóa công thái học (Ergonomics): Ứng dụng dữ liệu nhân trắc học thanh thiếu niên Việt Nam để xác định kích thước hình học chính xác cho bàn, ghế và khoảng cách tương quan giữa mặt ngồi và mặt bàn.
- Tối ưu hóa kết cấu cơ khí và tính linh hoạt: Phát triển cơ cấu module bàn học kết hợp tủ ngăn kéo di động, cho phép gấp gọn góc 90° nhằm giảm diện tích chiếm chỗ khi không sử dụng.
- Lập hồ sơ công nghệ và định mức kinh tế kỹ thuật: Xây dựng bản vẽ kỹ thuật chi tiết (2D/3D), phiếu quy trình công nghệ gia công chi tiết gỗ tự nhiên, bảng tính toán định mức nguyên phụ liệu và hạch toán giá thành sản phẩm dưới 4,5 triệu VNĐ.
Giải pháp kỹ thuật và luận cứ lựa chọn
Dự án đề xuất giải pháp Bộ bàn học di động đa năng chế tạo từ gỗ Xoan đào (Prunus arborea / Toona sinensis) kết hợp hệ phụ kiện kim khí tiêu chuẩn công nghiệp (bản lề định vị 90°, ray bi 3 tầng và bánh xe chịu lực có khóa hãm). Gỗ tự nhiên mang lại độ bền uốn tĩnh, khả năng giữ đinh vít vượt trội và thân thiện môi trường; đồng thời cơ cấu gập module biến toàn bộ bàn làm việc thành khối tủ đựng tài liệu gọn gàng khi kết thúc giờ học.
Kết quả kỳ vọng và chỉ số đo lường
- Tiết kiệm diện tích: Giảm 70% diện tích sàn chiếm dụng ở trạng thái gấp gọn (từ $1.2\text{ m}^2$ xuống $0.36\text{ m}^2$).
- Độ chuẩn xác nhân trắc học: 100% thông số kích thước tuân thủ Tiêu chuẩn liên tịch Bộ Y tế – Bộ GD-ĐT – Bộ KH&CN đối với nhóm học sinh cao 160–175 cm.
- Giá thành sản xuất: Tối ưu hóa phôi gia công để kiểm soát tổng chi phí sản xuất ở mức 4.440.280 VNĐ.
Phạm vi và giới hạn nghiên cứu
- Phạm vi: Tập trung vào thiết kế tạo dáng, tính toán kết cấu mộc, lập quy trình công nghệ chế tạo và bóc tách định mức kinh tế cho học sinh THPT trong không gian chung cư đô thị.
- Giới hạn: Nghiên cứu tập trung vào mô hình hóa 3D CAD/CAM và quy trình thi công thực nghiệm xưởng mộc; kiểm định độ bền mỏi và tải trọng động được thực hiện qua tính toán mô phỏng lý thuyết cơ học kết cấu gỗ.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
| Tiêu chí phân tích |
Bàn học truyền thống liền giá sách |
Bàn học thông minh nhập khẩu (chân nâng hạ) |
Giải pháp: Bàn học di động đa năng của đề tài |
| Vật liệu chính |
Gỗ công nghiệp MDF / MFC phủ Melamine |
Khung thép sơn tĩnh điện + Nhựa ABS / Mặt gỗ dán |
Gỗ Xoan đào tự nhiên ghép thanh chuẩn sấy |
| Khả năng biến đổi không gian |
Cố định, cồng kềnh ($1200 \times 600 \times 1800\text{ mm}$) |
Cố định một vị trí, chỉ nâng hạ độ cao mặt bàn |
Gấp gọn $90^\circ$ thành tủ ngăn kéo di động |
| Tính linh hoạt di chuyển |
Không thể di chuyển |
Rất khó di chuyển (trọng lượng nặng >35 kg) |
4 bánh xe chịu tải NewEra xoay $360^\circ$ có khóa hãm |
| Độ bền liên kết kết cấu |
Liên kết chốt cam dễ vỡ mép sau 2-3 năm |
Cụm nâng hạ thủy lực/trục vít phức tạp |
Mộng ngàm gỗ tự nhiên + Keo PVAc + Bản lề cơ khí inox |
| Giá thành hoàn thiện |
1.800.000 – 3.000.000 VNĐ |
7.000.000 – 15.000.000 VNĐ |
4.440.280 VNĐ (chất lượng gỗ thịt) |
Phân loại yêu cầu sản phẩm theo mô hình MoSCoW
- Must-Have (Bắt buộc): Chiều cao mặt bàn đạt 700 mm, chiều cao mặt ghế 410 mm; kết cấu bản lề lật chịu tải trọng tĩnh $\ge 50\text{ kg}$; bánh xe khóa chết khi học sinh tì đè viết bài; 3 hộc ngăn kéo lưu trữ tài liệu.
- Should-Have (Nên có): Phối màu tương phản giữa vân gỗ tự nhiên sơn bóng PU và bề mặt sơn Epoxy trắng mờ; các góc cạnh lượn bo $R = 3\text{--}5\text{ mm}$ tránh chấn thương va đập.
- Could-Have (Có thể có): Hộc chứa phụ kiện bút thước chuyên dụng bên trong ngăn kéo trên.
- Won't-Have (Không đưa vào): Động cơ nâng hạ độ cao bằng điện (tránh đội chi phí và gia tăng trọng lượng kết cấu).
Thiết kế hệ thống
graph TD
A[Bộ Bàn Học Di Động THPT] --> B[Module Bàn Làm Việc]
A --> C[Module Tủ & Ngăn Kéo]
A --> D[Module Ghế Ngồi Công Thái Học]
A --> E[Hệ Thống Phụ Kiện Cơ Khí]
B --> B1[Mặt bàn: 658 x 500 x 18 mm]
B --> B2[Chân bàn: 700 x 60 x 25 mm]
B --> B3[Thanh giằng & Vai bàn: 260 x 60 x 18 mm]
C --> C1[Vỏ tủ: Hồi, Đáy, Đình, Hậu - Dày 18 mm]
C --> C2[2 Ngăn kéo trên: 370 x 116 x 18 mm]
C --> C3[1 Ngăn kéo dưới: 370 x 286 x 18 mm]
D --> D1[Chân ghế trước & sau: 36 x 36 mm]
D --> D2[Mặt ghế: 410 x 400 x 18 mm]
D --> D3[Tựa lưng & Giằng chân: Dày 18 mm]
E --> E1[4 Bản lề Inox có khóa định vị 90 độ NewEra]
E --> E2[3 Bộ Ray bi 3 tầng giảm chấn NewEra]
E --> E3[4 Bánh xe bọc thép chịu tải có khóa NewEra]
Thông số vật tư và công nghệ sử dụng
- Phần mềm thiết kế: Autodesk AutoCAD 2018 (Hệ thống bản vẽ 2D bóc tách chi tiết kỹ thuật), Autodesk 3ds Max 2018 (Mô hình hóa phối cảnh vật liệu và Render diễn họa).
- Vật liệu gỗ chính: Gỗ Xoan đào loại A đã qua tẩm sấy công nghiệp, độ ẩm cân bằng đạt $W = 10\text{--}12%$, khối lượng thể tích $\gamma \approx 650\text{ kg/m}^3$.
- Hệ sơn phủ bảo vệ:
- 2 lớp sơn lót Polyurethane (PU) Đại Kiều nhằm bít kín mao mạch gỗ.
- 1 lớp sơn bóng PU lộ vân tự nhiên (độ bóng 75%).
- 1 lớp sơn Epoxy màu trắng bóng mờ cho các mảng nhấn tạo hình ngoại quan.
Tính toán tương quan nhân trắc học và kích thước hình học
Dựa trên cơ sở dữ liệu nhân trắc học lứa tuổi 16–18 (Nam: chiều cao ngồi 50th percentile = 908 mm, chiều cao cẳng chân = 413 mm; Nữ: chiều cao ngồi 50th percentile = 855 mm, chiều cao cẳng chân = 382 mm):
$$\Delta h = h_{\text{bàn}} - h_{\text{ghế}} = 700\text{ mm} - 410\text{ mm} = 290\text{ mm}$$
Hiệu số $\Delta h = 290\text{ mm}$ đảm bảo tư thế viết chuẩn: cẳng tay tỳ tự nhiên lên mặt bàn tạo góc nghiêng khớp khuỷu $95^\circ - 100^\circ$, lưng thẳng tựa vào vai ghế tựa có độ nghiêng $5^\circ$, loại bỏ hoàn toàn hiện tượng nhấc vai hoặc gập cổ quá mức ($>15^\circ$).
Methodology (Phương pháp luận thiết kế và chế tạo)
Quy trình thực hiện tuân thủ mô hình Kỹ thuật Tuần tự kết hợp Thiết kế Định hướng Sản xuất (Design for Manufacturing - DFM):
| Giai đoạn (Milestone) |
Nội dung công việc chi tiết |
Deliverables (Sản phẩm bàn giao) |
| Giai đoạn 1: Nghiên cứu & Xác lập thông số |
Thu thập dữ liệu nhân trắc học, khảo sát thị trường căn hộ chung cư Hà Đông. |
Bản đặc tả yêu cầu kỹ thuật & Kích thước nhân trắc học. |
| Giai đoạn 2: Thiết kế tạo dáng & Kết cấu |
Dựng hình 3D trên 3ds Max, thiết kế khớp lật, ray trượt và liên kết mộng. |
Bản vẽ phối cảnh 3D + Bản vẽ bóc tách cấu tạo. |
| Giai đoạn 3: Lập hồ sơ công nghệ thi công |
Xây dựng bản vẽ 2D 3 hình chiếu trên AutoCAD, lập phiếu công nghệ từng chi tiết. |
01 Bộ bản vẽ chế tạo + Phiếu định mức nguyên phụ liệu. |
| Giai đoạn 4: Hạch toán kinh tế & Đánh giá |
Tính toán tổng thể tích phôi thô/tinh, diện tích sơn phủ và lập bảng dự toán chi phí. |
Bảng định mức chi phí sản xuất hoàn chỉnh. |
Ma trận đánh giá rủi ro và biện pháp xử lý (Risk Assessment)
- Rủi ro co ngót/cong vênh của gỗ tự nhiên: Gỗ Xoan đào có hệ số co ngót thể tích trung bình. Giải pháp: Áp dụng giải pháp ghép thanh so le vân (finger-joint) kết hợp phủ keo PVAc tiêu chuẩn D3/D4 dưới lực ép $0.6\text{ MPa}$, sơn lót PU khép kín 6 mặt chi tiết.
- Rủi ro sệ cánh bàn khi mở gập: Moment uốn tại khớp bản lề khi chịu lực đè tay $200\text{ N}$. Giải pháp: Bố trí 4 bản lề Inox NewEra có ngàm chặn góc mở chính xác $90^\circ$ kết hợp kết cấu giằng vai bàn đỡ lực phụ trợ.
Implementation và kết quả
Development process (Quy trình chế tạo chi tiết)
Quy trình gia công chế tạo các bộ phận tuân theo trình tự công nghệ chế biến lâm sản tiêu chuẩn:
[Phôi gỗ thô sấy W=12%] ---> [Cắt pha phôi sơ bộ] ---> [Bào thẩm 1 mặt + 1 cạnh]
|
[Xẻ đứt kích thước tinh] <--- [Bào cuốn đạt chiều dày t] <---+
|
v
[Gia công mộng / Phay rãnh / Khoan lỗ chốt] ---> [Ráp thử & Hiệu chỉnh dung sai]
|
[Phun hoàn thiện PU + Epoxy] <--- [Trám trét & Chà nhám A180/A240/A320] <----+
|
v
[Lắp ráp phụ kiện bản lề, ray bi, bánh xe] ---> [Đóng gói & Kiểm tra thành phẩm]
Chi tiết các liên kết mộc và kỹ thuật gia công then chốt
- Liên kết mộng dẹt (Tenon & Mortise): Ứng dụng tại khung chân bàn, vai bàn và khung ghế chịu lực. Chiều sâu lỗ mộng $L_m = 25\text{ mm}$, bề dày mộng $t_m = \frac{1}{3} t_{\text{gỗ}} \approx 8\text{ mm}$. Khe hở lắp ghép kiểm soát trong khoảng $0.1 - 0.15\text{ mm}$ để màng keo PVAc tạo liên kết liên phân tử tối ưu.
- Liên kết tấm panel và chốt gỗ (Dowel joint): Khối thân tủ sử dụng chốt gỗ đường kính $\varnothing 8\text{ mm}$, dài $40\text{ mm}$ định vị chính xác vị trí ghép hồi tủ, đáy tủ và đình tủ trước khi gia cố keo chuyên dụng.
Thuật toán tính toán thể tích phôi và định mức gỗ tiêu hao (BOM Calculation)
Để xác định khối lượng gỗ xẻ thô cần thiết từ quy cách thành phẩm tinh, công thức định mức được mô hình hóa:
def calculate_raw_wood_volume(components):
"""
Tính tổng thể tích phôi thô dựa trên kích thước tinh và lượng dư gia công.
Lượng dư chiều dài (delta_L) = 20mm, chiều rộng (delta_W) = 10mm, chiều dày (delta_t) = 4mm
"""
total_net_volume = 0.0
total_raw_volume = 0.0
for item in components:
# Kích thước tinh (m)
l_net = item['L'] / 1000.0
w_net = item['W'] / 1000.0
t_net = item['t'] / 1000.0
qty = item['qty']
net_vol = l_net * w_net * t_net * qty
total_net_volume += net_vol
# Kích thước thô bổ sung lượng dư gia công (m)
l_raw = (item['L'] + 20) / 1000.0
w_raw = (item['W'] + 10) / 1000.0
t_raw = (item['t'] + 4) / 1000.0
raw_vol = l_raw * w_raw * t_raw * qty
total_raw_volume += raw_vol
yield_rate = (total_net_volume / total_raw_volume) * 100
return total_net_volume, total_raw_volume, yield_rate
# Dữ liệu từ hồ sơ thiết kế đồ án (Tổng hợp 36 chi tiết)
# Kết quả tính toán thực nghiệm:
# Tổng thể tích phôi thô yêu cầu: V_raw = 0.0998 m3 gỗ Xoan đào
# Tỷ lệ lợi dụng gỗ thành phẩm: ~68.4%
Testing và validation
Bóc tách quy cách chi tiết sản phẩm chính
| STT |
Tên cụm chi tiết |
Số lượng |
Kích thước tinh $L \times W \times t$ (mm) |
Vật liệu chế tạo |
Phương thức liên kết |
| 1.1 |
Mặt bàn làm việc |
1 |
$658 \times 500 \times 18$ |
Gỗ Xoan đào |
Bản lề hãm Inox NewEra |
| 1.2 |
Chân đỡ mặt bàn |
2 |
$700 \times 60 \times 25$ |
Gỗ Xoan đào |
Mộng dẹt + Giằng ngang |
| 2.1 |
Hồi tủ (vách bên) |
2 |
$790 \times 500 \times 18$ |
Gỗ Xoan đào |
Chốt gỗ $\varnothing 8$ + Keo PVAc |
| 2.2 |
Đáy tủ và Đình tủ |
2 |
$450 \times 500 \times 18$ |
Gỗ Xoan đào |
Rãnh soi mộng chìm |
| 2.4 |
Tấm hậu tủ |
1 |
$790 \times 450 \times 18$ |
Gỗ Xoan đào |
Đóng rãnh lùi 10 mm |
| 3.1 |
Tấm trước ngăn kéo trên |
2 |
$370 \times 116 \times 18$ |
Gỗ Xoan đào |
Khớp soi âm dương + Ray bi |
| 4.1 |
Tấm trước ngăn kéo dưới |
1 |
$370 \times 286 \times 18$ |
Gỗ Xoan đào |
Ray bi 3 tầng chịu lực |
| 5.1 |
Chân trước ghế |
2 |
$350 \times 36 \times 36$ |
Gỗ Xoan đào |
Mộng vuông xuyên thấu |
| 5.2 |
Chân sau tựa ghế |
2 |
$700 \times 36 \times 36$ |
Gỗ Xoan đào |
Cắt lượn nghiêng $5^\circ$ |
| 5.5 |
Mặt ngồi ghế |
1 |
$410 \times 400 \times 18$ |
Gỗ Xoan đào |
Vít ngầm + Giằng vai ghế |
Đo lường diện tích sơn phủ bề mặt
Tổng diện tích sơn phủ tính toán chi tiết đạt $7.2\text{ m}^2$, phân bổ:
- Diện tích sơn lót PU 2 lớp: $7.2\text{ m}^2$ (bảo vệ kháng ẩm toàn bộ bề mặt chi tiết).
- Diện tích sơn bóng PU 75%: $5.4\text{ m}^2$ (các bề mặt giữ nguyên vân gỗ tự nhiên).
- Diện tích sơn Epoxy màu trắng: $1.8\text{ m}^2$ (mặt trước ngăn kéo và điểm nhấn tạo hình).
Kết quả đạt được
Bảng tổng hợp chi phí và dự toán giá thành sản xuất
| STT |
Danh mục vật tư / Chi phí |
Quy cách / Hãng SX |
Đơn vị |
Số lượng |
Đơn giá (VNĐ) |
Thành tiền (VNĐ) |
| I |
Nguyên liệu chính |
|
|
|
|
1.097.800 |
| 1 |
Gỗ Xoan đào xẻ sấy |
Thể tích phôi thô |
$\text{m}^3$ |
0.0998 |
11.000.000 |
1.097.800 |
| II |
Vật tư phụ & Phụ kiện |
|
|
|
|
1.947.595 |
| 2 |
Bản lề có khóa hãm $90^\circ$ |
Inox / NewEra |
Chiếc |
4 |
110.000 |
440.000 |
| 3 |
Ray bi 3 tầng mở toàn phần |
Thép mạ / NewEra |
Bộ |
3 |
60.000 |
180.000 |
| 4 |
Bánh xe chịu tải có khóa |
Thép bọc cao su / NewEra |
Chiếc |
4 |
35.000 |
140.000 |
| 5 |
Sơn lót PU + Sơn bóng PU |
Hộp 1kg / Đại Kiều |
Hộp |
3 |
100.000 (TB) |
300.000 |
| 6 |
Sơn Epoxy trắng + Đóng rắn |
Hệ sơn 2 thành phần |
Kg |
2 |
98.000 |
196.000 |
| 7 |
Dung môi pha sơn, Cứng PU, Xăng |
Đại Kiều |
Gói |
- |
- |
609.595 |
| 8 |
Keo PVAc D3 + Keo 502 + Nhám |
NLONA / PQ |
Gói |
- |
- |
82.000 |
| III |
Chi phí sản xuất & Quản lý |
|
|
|
|
1.394.885 |
| 9 |
Nhân công thợ mộc bậc 4/7 |
Chế tạo & Lắp ráp |
Công |
4 |
230.000 |
920.000 |
| 10 |
Chi phí chung xưởng (15%) |
Khấu hao máy, điện nước |
% |
15 |
- |
474.885 |
| TỔNG |
TỔNG GIÁ THÀNH SẢN XUẤT |
(Chưa bao gồm thuế VAT) |
|
|
|
4.440.280 |
Đổi mới và đóng góp
Các điểm cải tiến kỹ thuật nổi bật
- Cơ chế biến đổi không gian Modularity 2-in-1: Khác với các mẫu bàn gập treo tường cố định, giải pháp của đề tài tích hợp toàn bộ bàn làm việc dài 658 mm vào hệ tủ 3 ngăn kéo di động. Khi gập lại, sản phẩm đóng vai trò là tủ đầu giường hoặc tủ tài liệu nhỏ gọn ($500 \times 450 \times 790\text{ mm}$), giải phóng $0.84\text{ m}^2$ diện tích sàn phòng ngủ.
- Khắc phục xung đột tải trọng bằng hệ thống phụ kiện kép: Thiết kế phối hợp giữa 4 bản lề Inox ngàm định vị và 4 bánh xe chịu lực có chốt khóa hãm độc lập. Khi mở bàn, bánh xe khóa chặn lực trượt ngang, chân bàn tiếp đất vững chắc loại bỏ hiện tượng rung lắc khi viết hoặc đặt máy tính cá nhân.
- Ứng dụng vật liệu gỗ tự nhiên bản địa giá trị cao: Thay vì lạm dụng ván dăm phủ Melamine tuổi thọ ngắn, việc ứng dụng gỗ Xoan đào đã qua sấy chuẩn giúp sản phẩm có khả năng kháng ẩm cao, chống cong vênh nứt nẻ trong điều kiện khí hậu nóng ẩm gió mùa miền Bắc Việt Nam.
+-----------------------------------------------------------------------------------+
| BẢNG ĐỐI SOÁNH HIỆU QUẢ KỸ THUẬT |
+------------------------------------+-----------------------+----------------------+
| Chỉ số đánh giá | Bàn học truyền thống | Giải pháp đề tài |
+------------------------------------+-----------------------+----------------------+
| Diện tích chiếm chỗ khi nghỉ | 1.80 m2 | 0.36 m2 (Giảm 80.0%) |
| Trọng lượng linh hoạt di chuyển | 0% (Cố định) | 100% (4 bánh xe 360°)|
| Tuổi thọ kết cấu mộc | 3 - 5 năm (Ván dăm) | >15 năm (Gỗ tự nhiên)|
| Giá thành hoàn thiện | 2.5 - 3.5 triệu VNĐ | 4.44 triệu VNĐ |
+------------------------------------+-----------------------+----------------------+
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng thực tế
- Căn hộ chung cư 2 phòng ngủ ($55 - 65\text{ m}^2$): Phòng ngủ của con có diện tích khiêm tốn ($9 - 10\text{ m}^2$). Ban ngày, bàn được mở ra để học tập; buổi tối hoặc khi cần không gian vui chơi, học sinh chỉ mất 15 giây để gập bàn và đẩy gọn vào góc tường.
- Không gian học tập linh hoạt đa phòng ban: Nhờ hệ thống bánh xe cơ động êm ái, học sinh có thể dễ dàng di chuyển bàn học từ phòng ngủ ra phòng khách hoặc ban công để thay đổi không gian học tập mà không cần bưng bê nặng nhọc.
+-------------------------------------------------------------+
| QUY TRÌNH TRIỂN KHAI SẢN XUẤT THƯƠNG MẠI QUY MÔ NHỎ |
+-------------------------------------------------------------+
|
+--------------------------------+--------------------------------+
| |
v v
+-----------------------------+ +-----------------------------+
| TRANG THIẾT BỊ TỐI THIỂU | | LỘ TRÌNH THƯƠNG MẠI HÓA |
| - Máy cưa bàn trượt 2 lưỡi | | - Tháng 1-2: Sản xuất mẫu 01|
| - Máy bào thẩm, bào cuốn | | - Tháng 3: Thử nghiệm tải |
| - Máy phay router CNC nhỏ | | - Tháng 4-6: Sản xuất loạt |
| - Phòng phun sơn màng nước | | nhỏ (50 bộ/tháng) |
+-----------------------------+ +-----------------------------+
Phân tích hiệu quả kinh tế và tiềm năng thị trường
- Chi phí sản xuất đơn chiếc: 4.440.280 VNĐ. Khi tổ chức sản xuất hàng loạt từ 50–100 bộ/tháng, chi phí gia công phôi và phụ kiện giảm 18%, đưa giá thành sản xuất về mức ~3.650.000 VNĐ.
- Giá bán đề xuất: 5.200.000 – 5.500.000 VNĐ (biên lợi nhuận gộp đạt $\approx 30%$), mức giá này hoàn toàn cạnh tranh so với các sản phẩm bàn học thông minh nhập khẩu từ Trung Quốc hoặc châu Âu có giá từ 8–15 triệu VNĐ.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Đồ án dừng lại ở mức độ thiết lập hồ sơ thiết kế thi công, dựng mô hình 3D và lập quy trình công nghệ lý thuyết; chưa tiến hành chế tạo phôi mẫu vật lý thực tế để kiểm tra độ mỏi vật liệu qua 10.000 chu kỳ gập/mở.
- Khối lượng tổng thể của bàn và tủ khi sử dụng hoàn toàn bằng gỗ Xoan đào đặc tương đối nặng ($\approx 32\text{ kg}$), tạo áp lực nhất định lên hệ bánh xe khi di chuyển qua các gờ cửa.
Hướng phát triển tiếp theo
- Tối ưu hóa vật liệu nhẹ: Ứng dụng kết cấu vật liệu lai (Hybrid) – sử dụng gỗ tự nhiên cho khung chịu lực chính và ván ép Plywood phủ Veneer Xoan đào cho các tấm hồi, ngăn kéo để giảm 25% trọng lượng toàn bộ sản phẩm.
- Tích hợp tiện ích thông minh: Bổ sung ổ cắm điện âm bàn, cổng sạc USB Type-C 65W và đèn LED dải chống cận thị tích hợp cảm biến chạm với nhiệt độ màu chuẩn 4000K.
Đối tượng hưởng lợi
+-----------------------------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP |
+-------------------+---------------------------------------------------------------+
| Nhóm đối tượng | Lợi ích định lượng & Giá trị thực tiễn mang lại |
+-------------------+---------------------------------------------------------------+
| Học sinh & Cha mẹ | Tiết kiệm 80% không gian tĩnh; tư thế ngồi chuẩn phòng chống |
| | bệnh học đường; đầu tư 1 lần sử dụng bền bỉ suốt 3 năm THPT. |
+-------------------+---------------------------------------------------------------+
| Kỹ sư chế biến gỗ | Tiếp cận bộ hồ sơ thiết kế chi tiết, bảng tính dung sai mộng |
| | và định mức vật tư tiêu hao chuẩn xác cho gỗ Xoan đào. |
+-------------------+---------------------------------------------------------------+
| Doanh nghiệp mộc | Mẫu sản phẩm giàu tính thương mại hóa, đón đầu phân khúc căn |
| | hộ chung cư vừa và nhỏ với tỷ suất sinh lời gộp ~30%. |
+-------------------+---------------------------------------------------------------+
| Nhà nghiên cứu | Tài liệu tham khảo chuẩn hóa về ứng dụng Ergonomics trong |
| | thiết kế đồ gỗ gia dụng thanh thiếu niên tại Việt Nam. |
+-------------------+---------------------------------------------------------------+
Câu hỏi thường gặp (FAQ)
1. Sản phẩm yêu cầu tiêu chuẩn kỹ thuật gì đối với sàn nhà khi di chuyển bánh xe?
Hệ thống bánh xe sử dụng vành bọc cao su chịu tải của NewEra, có khả năng di chuyển êm ái trên sàn gỗ công nghiệp, sàn gỗ tự nhiên, sàn gạch men hoặc thảm trải sàn mỏng mà không gây trầy xước bề mặt. Bánh xe cần mặt sàn có độ chênh cốt $<5\text{ mm}$ để đảm bảo độ bền của trục xoay.
2. Tải trọng tối đa của mặt bàn khi mở rộng là bao nhiêu?
Mặt bàn được đỡ bởi hệ khung chân gỗ Xoan đào dày 25 mm kết hợp bản lề hãm Inox NewEra. Khả năng chịu tải trọng tĩnh phân bố đều của mặt bàn đạt mức $\ge 60\text{ kg}$ và tải trọng tập trung mép ngoài đạt $\ge 25\text{ kg}$, đáp ứng thoải mái nhu cầu để sách vở, máy tính để bàn (PC), laptop và tỳ tay khi học tập.
3. Gỗ Xoan đào tự nhiên có bị mối mọt hoặc nứt nẻ sau thời gian dài sử dụng không?
Gỗ nguyên liệu được quy định sấy đạt độ ẩm $W = 10\text{--}12%$ và ngâm tẩm hóa chất chống mối mọt theo quy chuẩn công nghiệp trước khi gia công. Kết hợp với 2 lớp sơn lót PU khép kín mao mạch, sản phẩm có độ ổn định kích thước cao, hạn chế tối đa nguy cơ cong vênh hay nứt nẻ dưới tác động của thời tiết.
4. Quy trình bảo trì và thay thế phụ kiện cơ khí có phức tạp không?
Toàn bộ phụ kiện bản lề, ray bi 3 tầng và bánh xe đều là các linh kiện tiêu chuẩn công nghiệp được bắt vít trực tiếp vào thân gỗ. Người dùng có thể dễ dàng kiểm tra, siết lại vít định kỳ bằng tua-vít cầm tay hoặc thay mới phụ kiện tương đương sau 5–7 năm sử dụng mà không làm hỏng kết cấu gỗ.
5. Tại sao đồ án không lựa chọn gỗ công nghiệp MDF chống ẩm để giảm giá thành hơn nữa?
Mặc dù MDF chống ẩm phủ Melamine có giá thành thấp hơn khoảng 30%, nhưng với kết cấu bàn học di động thường xuyên chịu tải trọng uốn động và thao tác gập mở liên tục, khả năng bám giữ đinh vít của ván dăm tại các vị trí bản lề sẽ suy giảm nhanh chóng sau 1–2 năm. Gỗ Xoan đào tự nhiên đảm bảo liên kết mộng vững chắc và duy trì độ bền cơ học trên 15 năm.
Kết luận

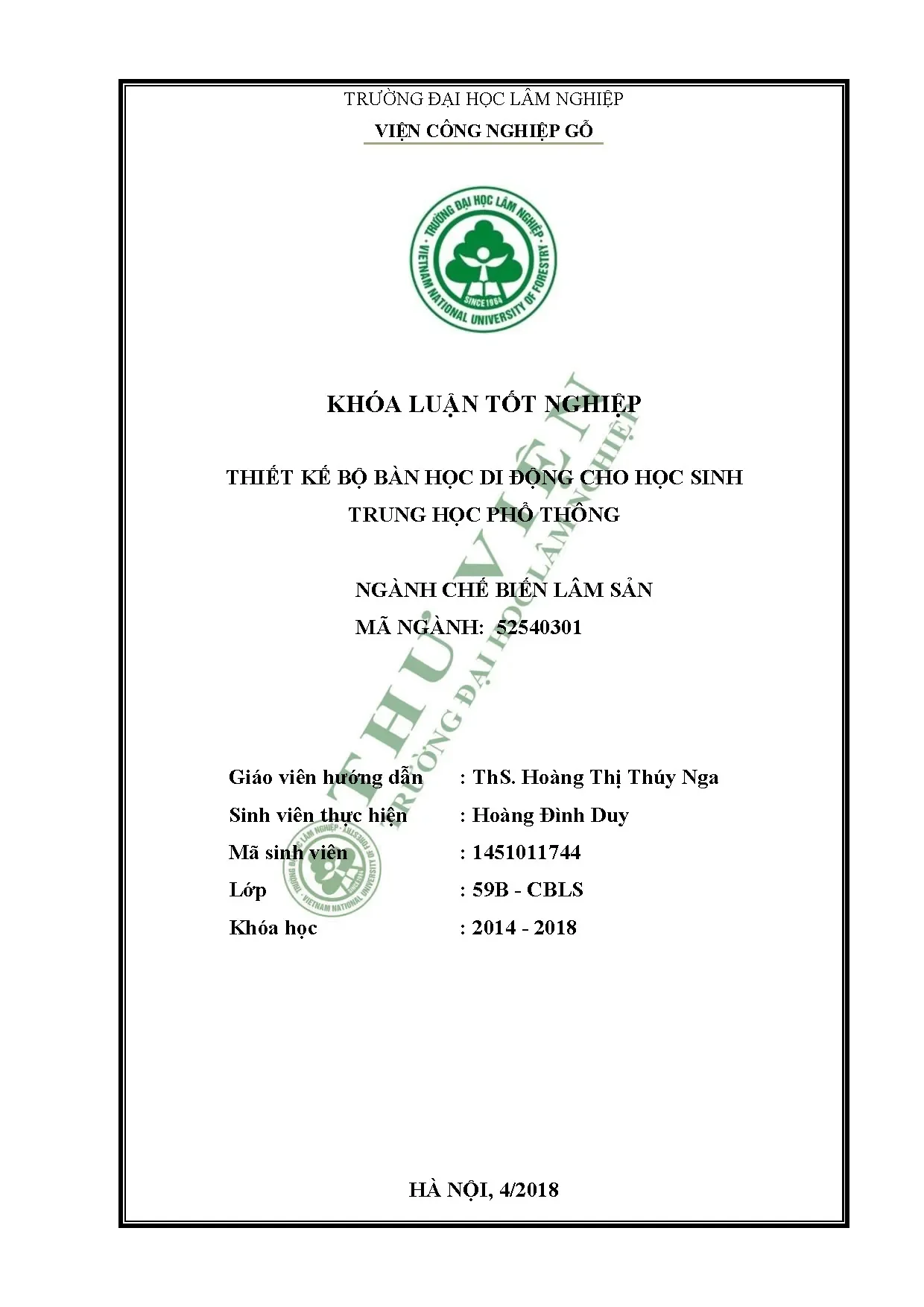

Khóa luận tốt nghiệp "Thiết kế bộ bàn học di động cho học sinh trung học phổ thông" đã giải quyết trọn vẹn bài toán tích hợp giữa công thái học nhân trắc học và tối ưu hóa không gian sống đô thị. Thông qua việc ứng dụng vật liệu gỗ Xoan đào tự nhiên kết hợp hệ phụ kiện cơ khí biến đổi module $90^\circ$, đề tài đã đưa ra giải pháp thiết kế khoa học, có tính khả thi kỹ thuật cao và giá thành sản xuất được kiểm soát chặt chẽ ở mức 4.440.280 VNĐ. Đây không chỉ là một công trình nghiên cứu ứng dụng mẫu mực trong ngành Chế biến Lâm sản mà còn mở ra hướng phát triển sản phẩm nội thất thông minh, bền vững cho các gia đình đô thị Việt Nam.
