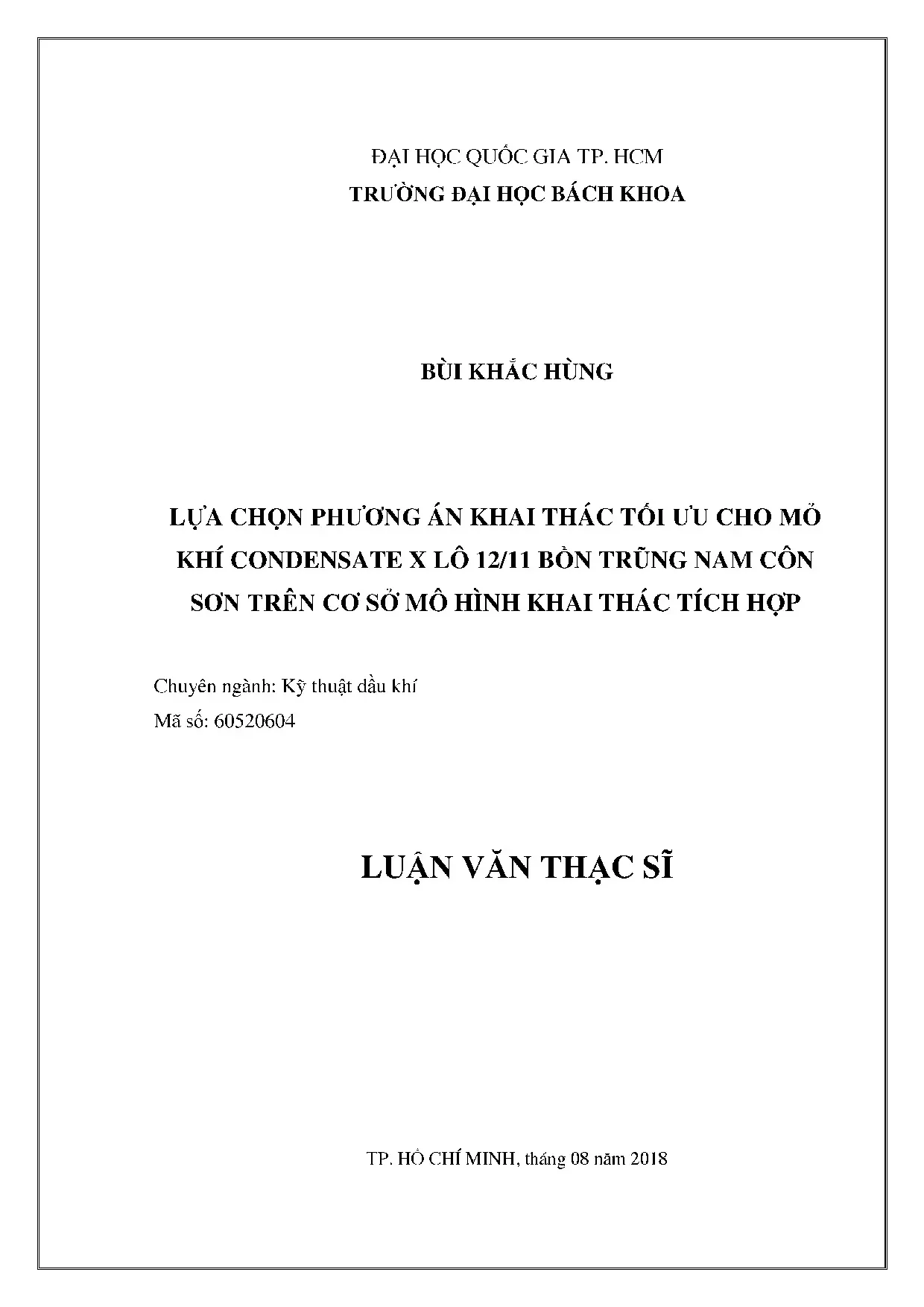

Luận văn thạc sĩ về khai thác tối ưu mỏ khí condensate x lô 12

Luận văn thạc sĩ kỹ thuật nghiên cứu kỹ thuật dầu khí lựa chọn phương án khai thác tối ưu cho mỏ khí condensate x lô 12, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải

• Tác giả: Bùi Khắc Hùng
• Người hướng dẫn: TS. Mai Cao Lân
• Trường học: Đại học Bách Khoa
• Chuyên ngành: Kỹ thuật dầu khí
• Đề tài: Phương Án Khai Thác Tối Ưu Cho Mỏ Khí Condensate X Lô 12
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VÀ ĐẶC ĐIỂM ĐỊA CHẤT MỎ X BỒN TRŨNG NAM CÔN SƠN
• 1.1. Tổng quan khu vực nghiên cứu
• 1.2. Khái quát về lịch sử tìm kiếm thăm dò của mỏ X Lô 12/11
• 1.3. Cấu trúc địa chất và đặc điểm địa tầng mỏ X
• 1.4. Mô tả vỉa chứa
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT CỦA MÔ HÌNH KHAI THÁC TÍCH HỢP
• 2.1. Giới thiệu chung
• 2.2. Lý thuyết dòng chảy từ vỉa vào đáy giếng
• 2.3. Một số mô hình đường cong IPR (Inflow Performance Relationship)
• 2.4. Lý thuyết dòng chảy trong ống khai thác dùng để xây dựng VLP
• 2.5. Phương pháp phân tích điểm nút (Nodal Analysis)
• 2.6. Lý thuyết cân bằng vật chất trong mô hình hóa vỉa chứa
• 2.7. Đặc trưng khai thác vỉa khí và khí condensate
• 3. CHƯƠNG 3: XÂY DỰNG MÔ HÌNH KHAI THÁC TÍCH HỢP VÀ DỰ BÁO SẢN LƯỢNG KHAI THÁC KHÍ CONDENSATE CHO MỎ X
• 3.1. Phân tích tài liệu thử vỉa các tầng sản phẩm mỏ X
• 3.2. Các tính chất và thành phần chất lưu vỉa
• 3.3. Trữ lượng các tầng sản phẩm của mỏ X
• 3.4. Xây dựng mô hình giếng khai thác
• 3.5. Xây dựng mô hình vỉa chứa mỏ X
• 3.6. Dự báo và lựa chọn phương án khai thác cho mỏ X
• 3.7. Đánh giá hiệu quả kinh tế của các phương án đã lựa chọn
• 3.8. Đánh giá độ nhạy của các tham số đầu vào cho mô hình vỉa chứa
• KẾT LUẬN
• KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về mỏ khí condensate X lô 12

Mỏ khí condensate X lô 12 nằm trong bồn trũng Nam Côn Sơn, cách thành phố Vũng Tàu khoảng 320 km về phía Đông Nam. Mỏ này đã trải qua nhiều giai đoạn thăm dò và hiện đang trong quá trình phát triển để đưa vào khai thác thương mại. Việc lựa chọn phương án khai thác tối ưu cho mỏ này là rất quan trọng nhằm đảm bảo hiệu quả kinh tế và giảm thiểu rủi ro trong quá trình khai thác. Theo tài liệu, mỏ X đã được thăm dò từ năm 1994 và đã cho thấy tiềm năng lớn với lưu lượng khí đáng kể từ các giếng khoan. Việc xây dựng mô hình khai thác tích hợp sẽ giúp tối ưu hóa quy trình khai thác và quản lý mỏ một cách hiệu quả.

II. Cơ sở lý thuyết của mô hình khai thác tích hợp

Mô hình khai thác tích hợp là một công cụ quan trọng trong việc phân tích và dự báo sản lượng khai thác từ mỏ khí. Mô hình này dựa trên lý thuyết dòng chảy từ vỉa vào đáy giếng (IPR) và dòng chảy từ đáy giếng lên bề mặt (VLP). Việc áp dụng các mô hình này giúp xác định mối quan hệ giữa áp suất và lưu lượng, từ đó đưa ra các kịch bản khai thác phù hợp. Các tham số đầu vào cho mô hình được phân tích và đánh giá kỹ lưỡng nhằm đảm bảo tính chính xác và độ tin cậy cao. Điều này không chỉ giúp tối ưu hóa hiệu suất khai thác mà còn hỗ trợ trong việc quản lý tài nguyên thiên nhiên một cách bền vững.

III. Phân tích dữ liệu và xây dựng mô hình khai thác

Quá trình phân tích dữ liệu từ các giếng khoan là bước quan trọng trong việc xây dựng mô hình khai thác. Các dữ liệu thử vỉa, tài liệu PVT và các thông số địa chất được thu thập và xử lý để xác định trạng thái của vỉa chứa. Việc lựa chọn mô hình dòng chảy phù hợp từ vỉa vào giếng là cần thiết để đảm bảo tính chính xác trong dự báo sản lượng. Các mô hình này không chỉ giúp đánh giá trữ lượng mà còn hỗ trợ trong việc tính toán hiệu quả kinh tế cho các phương án khai thác khác nhau. Kết quả từ mô hình sẽ cung cấp thông tin quý giá cho việc ra quyết định trong quản lý mỏ.

IV. Đánh giá hiệu quả kinh tế và lựa chọn phương án khai thác

Đánh giá hiệu quả kinh tế của các phương án khai thác là một phần không thể thiếu trong nghiên cứu này. Các chỉ số như NPV (Giá trị hiện tại ròng) được tính toán để so sánh giữa các phương án khác nhau. Việc lựa chọn phương án khai thác tối ưu không chỉ dựa trên sản lượng dự báo mà còn phải xem xét đến các yếu tố như chi phí đầu tư, chi phí vận hành và rủi ro tiềm ẩn. Kết quả từ phân tích này sẽ giúp đưa ra quyết định chính xác về phương án khai thác, đảm bảo lợi ích kinh tế cao nhất cho dự án.

V. Kết luận và kiến nghị

Luận văn đã trình bày một cách chi tiết về quá trình lựa chọn phương án khai thác tối ưu cho mỏ khí condensate X lô 12. Các kết quả nghiên cứu cho thấy việc áp dụng mô hình khai thác tích hợp là cần thiết để tối ưu hóa quy trình khai thác và quản lý tài nguyên. Đề xuất một số kiến nghị nhằm hoàn thiện mô hình và nâng cao hiệu quả khai thác trong tương lai. Việc tiếp tục nghiên cứu và cập nhật dữ liệu sẽ giúp cải thiện độ chính xác của mô hình và đảm bảo tính bền vững trong khai thác tài nguyên thiên nhiên.

Nội dung chính

Tổng quan nghiên cứu

Khu vực Lô 12/11 thuộc Bồn trũng Nam Côn Sơn có diện tích 6.686 km², nằm cách bờ biển Vũng Tàu khoảng 320 km về phía Đông Nam với độ sâu mực nước biển dao động từ 65 m đến 95 m. Mỏ X bao gồm hai cấu tạo địa chất tiềm năng là Thiên Nga và Hải Âu, nơi chứa các tầng sản phẩm khí condensate quan trọng trong trầm tích cát kết Oligocen và Miocen dưới. Khai thác khí condensate ở độ sâu trên 3.800 m là bài toán công nghệ phức tạp do hiện tượng sụt giảm áp suất nhanh dẫn đến ngưng tụ chất lưu lỏng ngay trong lòng vỉa, đồng thời khoảng 80% tổng tổn hao áp suất của hệ thống lại diễn ra dọc theo chiều dài cột ống khai thác từ đáy giếng lên bề mặt.

Mục tiêu cốt lõi của nghiên cứu là ứng dụng hệ thống mô hình khai thác tích hợp nhằm liên kết đồng bộ giữa mô hình dòng chảy vỉa chứa, mô hình giếng khai thác và hệ thống thu gom bề mặt. Qua đó, nghiên cứu tiến hành dự báo động thái sản lượng khai thác khí và condensate cho các cấu tạo Thiên Nga và Hải Âu theo chu kỳ 20 năm và 30 năm, làm căn cứ tính toán chỉ số giá trị hiện tại thuần nhằm lựa chọn kịch bản phát triển mỏ tối ưu.

Phạm vi nghiên cứu tập trung vào toàn bộ tài liệu địa chất, địa vật lý giếng khoan, kết quả thử vỉa và phân tích tính chất lưu chất từ các giếng khoan thăm dò, thẩm lượng chủ lực. Ý nghĩa của công trình thể hiện ở việc nâng cao hệ số thu hồi tài nguyên, giảm thiểu rủi ro kỹ thuật và bảo đảm hiệu quả kinh tế cho dự án đầu tư phát triển mỏ ngoài khơi với quy mô hàng trăm triệu USD.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng đồng bộ các nền tảng lý thuyết thủy khí động lực học mỏ dầu khí để giải quyết sự tương tác phức tạp giữa vỉa chứa và hệ thống công nghệ bề mặt:

• Lý thuyết dòng chảy từ vỉa vào đáy giếng: Xác lập quan hệ giữa áp suất đáy giếng và lưu lượng khai thác thông qua các mô hình đường cong chuyên dụng. Nghiên cứu áp dụng mô hình Darcy cổ điển cho dòng chảy tuyến tính, mô hình thực nghiệm Vogel cho dòng nhiều pha khi áp suất giảm dưới điểm bão hòa, cùng mô hình dòng chảy phi Darcy Forchheimer và phương trình Back Pressure của Rawlins - Schellhardt nhằm mô tả chính xác hiệu ứng dòng chảy rối ở vận tốc cao xung quanh vùng cận đáy giếng.
• Lý thuyết dòng chảy nâng thẳng đứng trong ống khai thác và Phân tích điểm nút: Xây dựng đường đặc tính nâng thẳng đứng dựa trên phương trình cân bằng năng lượng và cơ học dòng nhiều pha khí - lỏng. Phân tích điểm nút tại vị trí đáy giếng giúp xác định điểm làm việc cân bằng giữa khả năng cấp dòng của vỉa và khả năng vận chuyển của cột ống khai thác.
• Lý thuyết cân bằng vật chất cho vỉa khí condensate: Áp dụng phương trình cân bằng vật chất kết hợp đường suy giảm áp suất theo tỷ số áp suất trên hệ số nén khí nhằm xác định thể tích khí ban đầu tại chỗ và đánh giá động thái duy trì năng lượng vỉa.
• Các khái niệm then chốt trong nghiên cứu bao gồm: Hiện tượng ngưng tụ ngược, Tỷ số Condensate - Khí, Điểm sương của chất lưu vỉa, Hệ số suy giảm dòng cận đáy giếng và Áp suất dòng chảy đáy giếng.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô hình hóa tích hợp thông qua bộ công cụ phần mềm chuyên dụng của ngành dầu khí gồm Prosper và MBAL. Nguồn dữ liệu đầu vào bao gồm tài liệu địa chấn 2D, 3D công nghệ cao, kết quả khảo sát địa vật lý giếng khoan, số liệu phân tích thạch học từ 14 mẫu sườn tầng Oligocen và 8 mẫu sườn tầng Miocen dưới, cùng dữ liệu thử vỉa và phân tích nhiệt động học chất lưu từ 4 giếng khoan đại diện gồm 12W-HA-1X, 12W-TN-1X, 12W-TN-2X và giếng khoan ngang 12/11-TN-3X-H1.

Phương pháp chọn mẫu dựa trên tiêu chí toàn diện và đại diện cấu trúc địa chất, bao quát toàn bộ các tập cát kết chứa sản phẩm chính từ độ sâu 3.500 m đến 4.450 m. Lý do lựa chọn phương pháp mô hình hóa tích hợp là vì cách tiếp cận này khắc phục triệt để nhược điểm của các phương pháp phân tích riêng lẻ truyền thống, cho phép đồng bộ hóa các biến số động lực học giữa lòng vỉa và hệ thống giếng trong thời gian thực. Timeline nghiên cứu được thực hiện khép kín qua các giai đoạn: kiểm tra và chuẩn hóa dữ liệu thử vỉa, thiết kế và khớp lịch sử mô hình giếng đơn lẻ, xây dựng mô hình cân bằng vật chất vỉa chứa, dự báo sản lượng và phân tích độ nhạy kinh tế kỹ thuật.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã làm sáng tỏ các đặc trưng địa chất công nghệ và đưa ra những kết quả định lượng cụ thể:

• Tiềm năng lưu lượng vượt trội của giếng khoan ngang: Kết quả thử vỉa tại giếng khoan ngang 12/11-TN-3X-H1 ở tầng Oligocen CS-2 đạt lưu lượng dòng khí thương mại đỉnh lên tới 924.000 m³/ngày ở cỡ côn 19,1 mm. Con số này cao hơn 61,5% so với lưu lượng của giếng khoan đứng 12W-TN-1X trước đó đạt 570.000 m³/ngày ở cỡ côn 19,05 mm.
• Đặc tính thạch học vỉa chứa thuộc loại chặt sít: Tầng trầm tích cát kết Oligocen hệ tầng Cau có độ rỗng hữu dụng trung bình chỉ từ 4,76% đến 6,72%, độ thấm khí rất thấp dưới 1,0 mD. Trong khi đó, tầng Miocen dưới hệ tầng Dừa có độ rỗng dao động từ 6,61% đến 10,6%, độ thấm trung bình 0,36 mD và độ bão hòa nước dư trung bình 61,21%.
• Xác lập quy mô trữ lượng tin cậy: Trữ lượng phát hiện mức trung vị tại cấu tạo Hải Âu đạt khoảng 481 triệu m³ khí và 80.000 tấn condensate; kết quả tính toán trữ lượng cân bằng vật chất trên mô hình vỉa khớp với phương pháp thể tích với độ sai lệch dưới 5%.
• Xác định điểm nút tổn thất năng lượng: Tính toán mô hình thủy lực giếng cho thấy khoảng 80% tổng tổn hao áp suất toàn hệ thống tập trung tại cột ống khai thác do tỷ trọng hỗn hợp khí - lỏng tăng cao khi condensate ngưng tụ lỏng trên đường vận chuyển lên miệng giếng.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự chênh lệch lưu lượng lớn giữa giếng ngang và giếng đứng bắt nguồn từ độ thấm vỉa rất thấp. Đối với các tầng cát kết chặt sít của hệ tầng Cau, giếng khoan ngang tạo ra diện tích tiếp xúc vỉa lớn gấp 3 đến 4 lần so với giếng đứng, giúp giảm vận tốc dòng cục bộ và hạn chế hiện tượng sụt áp quá mức quanh thành giếng. Khi áp suất đáy giếng không bị giảm sâu dưới điểm sương, lượng condensate ngưng tụ tạo màng cản trở dòng khí được giảm thiểu đáng kể.

Dữ liệu mô phỏng được thể hiện trực quan qua đồ thị phân tích điểm nút giữa đường cong khả năng cấp dòng của vỉa và đường đặc tính nâng của ống khai thác ở các kích thước côn từ 12,7 mm đến 25,4 mm. Động thái suy giảm áp suất vỉa được mô tả chi tiết qua biểu đồ tương quan giữa tỷ số áp suất trên hệ số nén khí với sản lượng khí khai thác tích lũy, phản ánh đường thẳng tuyến tính của cơ chế vỉa kín không có nước đáy hoạt động mạnh.

So sánh với các nghiên cứu khai thác mỏ khí ngưng tụ lân cận trong bể Nam Côn Sơn như mỏ Rồng Đôi hay mỏ Chim Sáo, kết quả nghiên cứu khẳng định việc ứng dụng giếng khoan ngang kết hợp tối ưu hóa đường kính ống khai thác là giải pháp then chốt để duy trì áp suất đáy giếng ổn định, kéo dài thời gian khai thác đỉnh thêm khoảng 2 đến 3 năm và gia tăng hệ số thu hồi tổng thể.

Đề xuất và khuyến nghị

Dựa trên các phân tích kỹ thuật và mô phỏng kinh tế, nghiên cứu đề xuất 4 nhóm giải pháp cụ thể:

• Áp dụng thiết kế giếng khoan ngang cho toàn bộ các giếng phát triển: Nhà điều hành và Tập đoàn Dầu khí Việt Nam cần phê duyệt phương án thi công mạng lưới gồm 3 đến 4 giếng khoan ngang cho các tầng cát kết Oligocen trong giai đoạn 2019 - 2022, nhằm duy trì mục tiêu sản lượng toàn mỏ đạt trên 900.000 m³/ngày/giếng và tối đa hóa khả năng thoát lưu chất từ vỉa chặt sít.
• Tối ưu hóa đường kính ống khai thác trong thân giếng: Phòng kỹ thuật khai thác mỏ cần lựa chọn dải kích thước ống tubing tiêu chuẩn từ 3,5 inch đến 4,5 inch trước năm 2020, giúp giảm 15% đến 20% tổn thất áp suất do ma sát và triệt tiêu hoàn toàn hiện tượng ứ đọng chất lỏng đáy giếng trong suốt chu kỳ khai thác 20 năm.
• Nghiên cứu giải pháp duy trì áp suất vỉa bằng công nghệ bơm ép khí tuần hoàn: Bộ phận vận hành dự án cần triển khai thử nghiệm hệ thống tái bơm ép khí khô vào vỉa trong 3 đến 5 năm đầu khai thác thương mại, hướng đến mục tiêu giữ áp suất vỉa cao hơn áp suất điểm sương để nâng cao hệ số thu hồi condensate thêm 10% đến 15%.
• Thiết lập quy trình hiệu chỉnh mô hình động thái liên tục theo thời gian thực: Viện Nghiên cứu Khoa học và Thiết kế Dầu khí cần thực hiện đo đạc định kỳ áp suất đáy giếng và phân tích tính chất lưu chất 6 tháng một lần trong suốt vòng đời dự án 30 năm, nhằm kiểm soát độ nhạy của mô hình và duy trì sai số dự báo sản lượng dưới ngưỡng 3%.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị thực tiễn cao cho nhiều nhóm đối tượng chuyên môn:

• Kỹ sư công nghệ mỏ và phát triển khai thác: Nắm vững quy trình ứng dụng phần mềm Prosper và MBAL để thiết kế hoàn thiện giếng, phân tích điểm nút và tối ưu hóa hệ thống khai thác tích hợp cho các mỏ khí condensate phức tạp.
• Chuyên gia kinh tế năng lượng và quản lý dự án dầu khí: Sử dụng phương pháp luận đánh giá hiệu quả kinh tế, tính toán dòng tiền, chỉ số giá trị hiện tại thuần và phân tích độ nhạy rủi ro đầu tư cho các dự án khai thác dầu khí biển sâu xa bờ.
• Giảng viên, học viên cao học và sinh viên chuyên ngành Kỹ thuật Dầu khí: Khai thác tài liệu như một nguồn tham khảo chuẩn mực về địa chất trầm tích Bồn trũng Nam Côn Sơn, kỹ thuật minh giải tài liệu thử vỉa và phương pháp luận mô hình hóa mỏ.
• Cơ quan quản lý và các công ty điều hành dầu khí: Tham khảo cơ sở dữ liệu và kịch bản công nghệ để xây dựng Kế hoạch Phát triển Mỏ cho các lô dầu khí có điều kiện địa chất tương tự tại thềm lục địa Việt Nam.

Câu hỏi thường gặp

• Mô hình khai thác tích hợp mang lại ưu thế gì vượt trội so với các phương pháp tính toán truyền thống? Mô hình tích hợp liên kết đồng thời dữ liệu động học từ vỉa chứa, thân giếng đến mạng lưới bề mặt. Cách tiếp cận này giúp loại bỏ sự rời rạc giữa mô phỏng vỉa và thủy lực đường ống, hạn chế sai số dự báo áp suất và sản lượng xuống dưới 5% trong suốt vòng đời mỏ.
• Tại sao giếng khoan ngang lại là giải pháp bắt buộc đối với tầng trầm tích Oligocen tại Mỏ X? Do cát kết Oligocen tại mỏ có độ thấm rất thấp dưới 1,0 mD và độ rỗng chỉ từ 4,76% đến 6,72%, giếng khoan đứng không thể đạt lưu lượng thương mại ổn định. Giếng khoan ngang mở rộng diện tích tiếp xúc vỉa, giúp tăng lưu lượng khí thử vỉa lên 924.000 m³/ngày.
• Hiện tượng ngưng tụ ngược gây ra những rủi ro kỹ thuật nào trong quá trình khai thác? Khi áp suất đáy giếng giảm xuống dưới áp suất điểm sương, pha condensate lỏng tách ra và lắng đọng quanh vùng cận đáy giếng. Lớp chất lỏng này bịt kín các kênh dẫn khí, làm tăng mạnh hệ số suy giảm dòng và gây tổn thất nghiêm trọng đến lưu lượng khai thác khí bề mặt.
• Dữ liệu thử vỉa nào đóng vai trò quyết định trong việc hiệu chỉnh độ chính xác của mô hình Prosper? Dữ liệu đo áp suất dòng chảy đáy giếng và nhiệt độ theo từng chế độ côn khai thác kết hợp với mẫu phân tích tính chất nhiệt động học chất lưu là cơ sở cốt lõi để khớp hóa đường cong cấp dòng và kiểm định độ chính xác của mô hình giếng.
• Phương án khai thác nào mang lại chỉ số giá trị hiện tại thuần tối ưu nhất cho mỏ X? Phương án kết hợp mạng lưới giếng khoan ngang khai thác đồng thời các tầng sản phẩm chính với chế độ kiểm soát áp suất miệng giếng hợp lý đem lại sản lượng cộng dồn cao nhất và chỉ số giá trị hiện tại thuần vượt trội trong khung thời gian đánh giá 30 năm.

Kết luận

Luận văn đã giải quyết toàn diện bài toán công nghệ và kinh tế trong việc phát triển mỏ khí condensate ngoài khơi:

• Tổng hợp và chuẩn hóa toàn bộ dữ liệu địa chất, địa vật lý và kết quả thử vỉa của các giếng khoan thăm dò tại Lô 12/11 Bồn trũng Nam Côn Sơn.
• Ứng dụng thành công cơ sở lý thuyết dòng chảy vỉa, dòng chảy nâng thẳng đứng và phương pháp cân bằng vật chất để xây dựng mô hình khai thác tích hợp có độ tin cậy cao.
• Chứng minh tính ưu việt của công nghệ giếng khoan ngang trong việc giải phóng tiềm năng dòng khí lên tới 924.000 m³/ngày tại vỉa cát kết chặt sít tầng sâu.
• Dự báo chính xác động thái suy giảm áp suất và sản lượng khai thác tích lũy của mỏ trong các mốc thời gian 20 năm và 30 năm.
• Xác lập phương án khai thác tối ưu về mặt kỹ thuật, bảo đảm chỉ số giá trị hiện tại thuần cao nhất cho dự án.

Đóng góp lớn nhất của công trình là cung cấp một quy trình mô hình hóa tích hợp hoàn chỉnh và thực tế cho các vỉa khí condensate có độ thấm thấp tại thềm lục địa Việt Nam. Kế hoạch tiếp theo đòi hỏi việc cập nhật dữ liệu khoan phát triển thương mại và tinh chỉnh các thông số vỉa bất đồng nhất trong giai đoạn 2019 - 2025. Các kỹ sư và nhà quản lý dầu khí có thể tham khảo trực tiếp mô hình này để ứng dụng cho các dự án phát triển mỏ tương tự.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TONG QUAN VA ĐẶC DIEM DIA CHAT MO X BON TRUNG NAM CON SON 1. Tổng quan khu vực nghiên cứu Mỏ X nam ở ngoài khơi bờ biển phía Nam Việt Nam, nằm phía Tây Bắc Lô 12/11 thuộc bổn tring Nam Côn Son, cách thành phố Vũng Tàu khoảng 320 km về hướng Đông Nam bao gom hai cấu tao TN va HA. Địa hình day bién tai khu vuc nghiên cứu tương đối bang phang, độ dốc tương đối nhỏ theo hướng Tây Bac — Đông Nam. Độ sâu mực nước biển đao động từ 65m đến 95 m.

Vị trí mỏ X được trình bày trong hình 1.1 > ° 2 "= L2 aoe Oey> Hình 1.1 Sơ dé vị trí mỏ X [9] Học viên Bùi Khắc Hùng Mã học viên: 1670266 Luận văn thạc sĩ 7 1. Khái quát về lịch sử tìm kiếm thăm dò của mo X Lô 12/11 Lô 12/11 có diện tích 6686 km”. Về mặt lãnh thổ, khu vực này nằm khá xa bờ của các nước Đông Nam Á. Mặc dù vậy, đây là nơi đã khoan giếng khoan thăm dò đầu tiên trên thêm lục địa Việt Nam (trong phạm vi vung biển vào nửa đầu thập niên 70 thé ký trước) [11].

Tại khu vực phía Đông của Lô đã phát hiện hai mỏ dầu có giá trị công nghiệp là mỏ Dừa và mỏ Chim Sáo. Đây là điều kiện đảm bảo thành công cho công tác tìm kiếm thăm dò tại khu vực này. Tuy nhiên mức độ nghiên cứu trong khu vực lô 12/11 không đồng đều, theo từng khu vực diện tích khác nhau. Hiện tại, trong khu vực lô 12/11 có nhiều cau tạo tiềm năng chưa tiến hành khoan tìm kiếm thăm dò.

Tại một số giếng đã khoan, đã nhận được dòng khí không có giá trị thương mai, do đó đòi hỏi cần phải tiễn hành các công tác tìm kiếm thăm dò tiếp theo. Tháng 8/1973, Lô 12 được giao cho công ty Pecten and Cities Service. Năm 1974, đã tiễn hành thu nỗ 142 tuyến địa chan 2D tương ứng 4000 km tuyến phủ đều trên diện tích Lô 12 với mạng lưới đan dày 3x3 km. Năm 1974, trên cơ sở kết quả nghiên cứu dia chan 2D, đã tiễn hành khoan giếng khoan thăm dò đầu tiên Hong — 1X tại thêm lục địa Việt Nam.

Giéng khoan nay duoc khoan vào một trong những đới nâng của móng kết tinh. Do không phát hiện các tang sản phẩm (theo tai liệu DVLGK, toàn bộ các tang chứa đều bão hòa nước) nên giếng khoan đã được hủy mà không tiến hành công tác thử via. Năm 1994, Lô 12E được giao lại cho công ty Canadian Petroleum. Cong ty nay đã tiễn hành thu nỗ địa chan 2D (1123 km tuyến, Canoxy) bao phủ lên diện tích các cầu tạo Hong Hac — Hoang Yến và TN-HA (Mỏ X).

Thang 4 năm 1996, theo kết quả minh giải tài liệu địa chan đã tiễn hành khoan giếng khoan thăm dò 12W-HA-1X trên cấu tạo HA thuộc ranh giới phía Tây — Bac của Lô 12. Việc ưu tiên lựa chọn đầu tiên đối tượng này để tiễn hành khoan giếng khoan thăm dò là do năm 1994 đã có phát hiện mỏ khí Rồng Đôi ở lô lân cận 11 (cách cầu tao HA 30 km về phía Đông — Bắc). Tại giếng khoan này đã tiến hành thử via 02 Học viên Bùi Khắc Hùng Mã học viên: 1670266 Luận văn thạc sĩ 8 MDT (lay được mẫu khí — condensate) và thử via 03 đối tượng trong ống (nhận được dong khí va condensate) (Bang 1. Kết quả thử via giếng khoan 12W-HA-1X[14] Thử Khoảng Ket qua TA = Tỉ trọng via thir.m Đôi tượng Tuoi địa chat Qd, Qe, n mềm Qn, chat lưu (MD) t/ngd| t/ngd 8: đ 2 | mả/ngđ | gícmẺ DST-1 | 3918-4025 | Cat kết Oligocen he tang Không nhận được dòng MDS 6, Miocen dưới, hệ DST-2 | 3572-3594 Cát kết tầng Dừa - 111 680 - MDS 5, Miocen dưới, hệ DST-3 | 3504-3531 Cát kết tầng Dừa - - 31,1 - Chú thích: MD-d6 sâu theo thân giếng khoan, Qa- Lưu lượng dâu, O- Lưu lượng condensate, , Ox-luu lượng khí Việc khoan giếng khoan 12W-HA-1X (đáy giếng 4443m, Oligocen) đã chứng minh sự có mặt của đá có đặc tính thắm chứa tốt tại độ sâu hơn 3,6 km.

Theo đánh giá của công ty Canadian Petroleum, trữ lượng phát hiện của cau tạo này vào khoảng 481 triệu mỶ khí và 80 nghìn tan condensate (P50). Giéng khoan được biết đến với tên gọi I2W-HA-IX. Năm 1996 sau khi khoan giếng khoan 12W-HA-1X, công ty Canadian Petroleum đã tiễn hành thu nỗ 310 km? tài liệu dia chan 3D dau tiên trong phạm vi Lô 12/11. Tháng 9 năm 1997, trên cơ sở kết quả thu nỗ địa chan 3D, công ty trên đã tiễn hành khoan giếng khoan thăm dò trên cấu tao Hồng Hạc.

Giéng khoan 12W-HH-1X cách giếng khoan 12-C-1X 9 km về phía Đông. Đối tượng tiềm năng chính là phan trên của hệ tang Cau và hệ tầng Dừa tương tự như tại giếng khoan 12-C-1X. Công tác khoan giếng bị dừng tại độ sâu đáy giếng 3881m (móng biến chat) do kẹt và hỏng cần khoan. Trong quá trình khoan giếng khoan quan sát thấy biểu hiện dâu khí yếu tại phần trên của hệ tầng Dừa.

Khi tiến hành thử via MDT tại độ sâu 3470 (phan trên của hệ tầng Cau) đã tiễn hành lay mẫu khí va filtrate của dung dịch khoan. Theo kết quả DVLGK, mặc dù có mặt của các via cát hệ tầng Cau và Dừa (phần cát kết chiếm tương ứng 47 và 51% tương ứng) nhưng không xác định được đối tượng tiềm năng dé tiễn hành thử via. Giếng khoan bị hủy và không tiến hành thử via. Theo kết qua Học viên Bùi Khắc Hùng Mã học viên: 1670266 Luận văn thạc sĩ 9 nghiên cứu địa hóa đá mẹ, hệ tang Cau tại giếng khoan 12W-HH-1X, chỉ tiêu mức độ trưởng thành VCHC cho thay, đá mẹ đang trong pha cuối của giai đoạn sinh dầu và bắt đầu bước vào pha sinh khí khô (Ro=1,2%).

Tuy nhiên kết quả phân tích hệ thong đứt gấy kiến tạo tại khu vực phía Nam của giếng khoan cho thay kha năng chắn kém của hệ thống đứt gay kiến tạo đối với việc bảo tồn HC. Giêng khoan này còn có tên gọi khác là 12-Hong Hac — 1X và Flamingo-lX. Từ năm 1997 đến năm 1998, trên khu vực diện tích lô 12, công ty Canadian Petroleum đã tiễn hành thu nỗ 681 km và 1801 km tuyến địa chan 3D tương ứng cho từng năm. Cuối năm 2000, sau HĐPCSP Lô 12 được ký kết giữa Tập đoàn Dầu khí Việt Nam và tô hợp các nhà thầu Samedan, Delek Energe, Opeco, công ty Samedan đã được chỉ định là Người Điều hành dé tiễn hành các hoạt động tìm kiếm thăm dò tiếp theo.

Công ty nay đã tiến hành khoan 03 giếng khoan tại khu vực lô 12 là: 12W-TN- 1X, 12E-LK-1X u 12W-TN-2X. Tháng 7 năm 2001, đã khoan giếng khoan đầu tiên 12W-TN-1X trên cau tao TN. Cấu tạo này là khối nâng ké áp đứt gãy và nam gan khu vực cau tạo HA (hình 1.2 Sơ đô cấu trúc nóc hệ tang Dừa, cầu tao TN [11] Giéng khoan 12W-TN-1X được khoan trên co sở kết qua xử ly, minh giải tai liệu địa chan 2D năm 1995. Mục đích dau tiên của giếng khoan là đánh giá tiềm năng Học viên Bùi Khắc Hùng Mã học viên: 1670266 Luận văn thạc sĩ 10 khí của các tập cát kết thuộc phan dưới của hệ tang Dừa, đối tượng đã nhận được dòng khí và condensate tại giếng khoan 12W-HA-1X.

Kết quả liên kết giếng khoan 12W-TN-1X và 12W-HA-1X tốt, tuy nhiên các đối tượng chính MDS 6 va MDS 5 theo tài liệu DVLGK lại bão hòa nước. Trong quá trình thử vỉa các tầng thuộc Oligocen, một trong những khoảng thử đã nhận được dòng khí với dầu và nước (bảng 1.Kết quả thứ via giếng khoan 12-TN-1X [12] Thử Khoảng Ket qua “OR = Tỉ trọng via thử,m Đôi tượng Tuôi địa chât Qd,| Qe, ng ° Qn, chat lưu k 3 (MD) t/ngd|_ t/ngd mề/ngđ m/ngd g/cm3 DST-1 | 4037-4075 | Cat két Oligocen he tang Không thu được dòng DST-2 | 3977-4017 | Cat két Oligocen he ans) ant - 572 15.82 DST-3 | 3846-3861 | Cat kết Oligocen he tang Không thu được dòng Chú thích: MD-độ sâu theo thân giếng khoan, Qa- Lưu lượng dâu, O- Lưu lượng condensate, , Ox-luu lượng khí Hàm lượng khí CO> trong thành phan khí khoảng 4%. Giéng khoan được biết đến với tên gọi 12W-TN-IX. Năm 2001, công ty Samedan đã tiền hành thu nỗ 139 km? địa chan 3D bao trùm lên diện tích cau tao TN và HA nham hạn chế các yếu t6 rủi ro trong quá trình khoan tiếp theo cũng như đánh giá chỉ tiết trữ lượng của các vỉa đã phát hiện.

Năm 2002, sau khi tiễn hành minh giải tài liệu địa chan 3D khu vực đứt gãy của lô giữa hai cau tạo HA và TN, Công ty Samedan đã tiễn hành khoan giếng khoan thứ ba 12W-TN-2X. Mục đích của giếng khoan là thâm lượng các via đã được phát hiện bởi giếng khoan 12W-TN-1X. Đã tiến hành thử via 01 đối tượng trong trầm tích Oligocen, tuy nhiên không nhận được dòng chất lưu trong quá trình gọi dòng. Kết quả khoan giếng khoan này cho thấy, khối liền kể ké áp lên cau tạo TN về phía Đông không có các vỉa HC.

Giếng khoan 12/11-TN-3X bat đầu khoan vào ngày 22/08/2016 và đã hoàn thành nhiệm vu của mình là thâm lượng và xác minh trữ lượng khí thương mại trong trầm tích Oli øocen cầu tạo TN. Theo quan điểm địa chất (kết quả minh giải tài liệu Học viên Bùi Khắc Hùng Mã học viên: 1670266 Luận văn thạc sĩ 11 địa chan 3D PSTM năm 2013 và PSDM năm 2015), cau tao TN có tiềm năng mở rộng diện tích triển vọng khí. Từ những nguyên nhân nêu trên đã tiễn hành công tác đánh giá lại trữ lượng cấu tạo này, nhằm mục đích nghiên cứu bồ sung giếng khoan thâm lượng 12/11-TN-3X đã khoan. Giêng 12/11-TN-3X được thiết kế là giếng đa thân với một thân ngang và thân pilot.

Thực tế đã khoan 03 thân pilot (ST1; ST2 và ST3) và thân ngang (HI). Kết quả khoan thân pilot 1 đã phát hiện các đối tượng có tiềm năng dau khí thuộc phan giữa của hệ tang Dừa (tang MDS5 và MDS6). Lưu lượng khí công nghiệp nhận được trong quá trình thử vỉa thân ngang giếng khoan trên đã xác minh trữ lượng tiêm năng của đôi tượng này có đủ khả năng đê đưa vào phat triên. Kết quả thử vỉa tầng UCS-2 trong thân ngang được thể hiện tại bảng 1.

Kết quả thử via tang CS-2 giếng khoan 12/11-TN-3X-HI [10] Lưu lượng trung bình ; ^ Khí Nước STT Via Con (mm) Condensate (ng 3 3 (m”/ng.70 4 CS2 2540 Không đo lưu lượng Bang 1.4 tóm tat két qua khoan tham do, thâm lượng tại mỏ X (cau tạo TN-HA) Bang 1.
