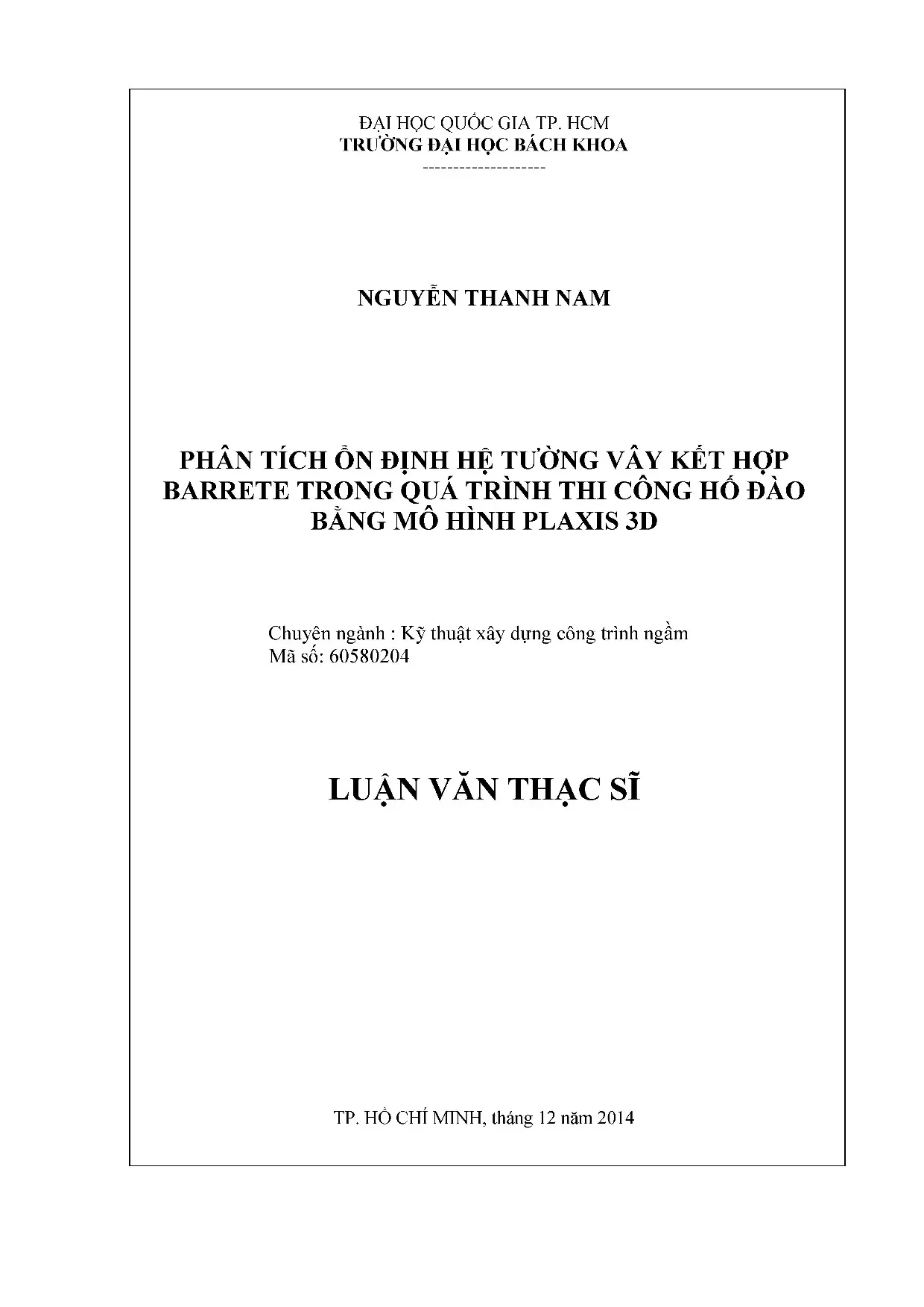

Luận Văn Thạc Sĩ Về Ổn Định Hệ Tường Vây Kết Hợp Barrete Trong Thi Công Hố Đào

Luận văn thạc sĩ kỹ thuật nghiên cứu kỹ thuật xây dựng phân tích ổn định hệ tường vây kết hợp barrete trong quá trình thi công hố đào, khảo sát thực trạng, phân tích nguyên nhân,

• Tác giả: Nguyen Thanh Nam
• Người hướng dẫn: PGS. Châu Ngọc Ấn
• Trường học: Đại học Quốc gia TP. HCM
• Chuyên ngành: Kỹ thuật xây dựng công trình ngầm
• Đề tài: Phân Tích Ổn Định Hệ Tường Vây Kết Hợp Barrete Trong Thi Công Hố Đào Bằng Mô Hình Plaxis 3D
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ PHÂN TÍCH ỔN ĐỊNH TƯỜNG VÂY TRONG THI CÔNG HỐ ĐÀO SÂU
• 1.1. Đặc điểm hố đào sâu
• 1.2. Khảo sát một số công trình hố đào sâu trên thế giới và ở nước ta
• 1.3. Các nhân tố ảnh hưởng đến ổn định chuyển vị ngang của tường vây trong hố đào
• 1.4. Phân tích chuyển vị ngang của tường vây trong hố đào sâu bằng phương pháp phân tử hữu hạn
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Cơ sở lý thuyết trong Plaxis
• 2.1.1. Mô hình vật liệu
• 2.1.2. Phân tích không thoát nước
• 2.1.3. Phân tích thoát nước
• 2.1.4. Phân tích kép (Couple Analysis)
• 2.2. Các thông số cơ bản trong mô hình Plaxis
• 2.2.1. Loại vật liệu đất nền “Drained, Undrained, Non-porous”
• 2.2.2. Dung trọng không bão hòa và dung trọng bão hòa
• 2.2.3. Hệ số thấm
• 2.2.4. Thông số độ cứng của đất nền
• 2.2.5. Thông số sức kháng cắt của đất nền
• 2.3. Mô hình Mohr-Coulomb
• 2.3.1. Tổng quan về mô hình
• 2.3.2. Xác định thông số cho mô hình
• 2.4. Đặc trưng vật liệu kết cấu
• 2.4.1. Đặc trưng vật liệu tường vây
• 2.4.2. Đặc trưng vật liệu dầm
• 2.5. Các lỗi thường gặp với mô hình Plaxis
• 3. CHƯƠNG 3: PHƯƠNG PHÁP VÀ TRÌNH TỰ NGHIÊN CỨU
• 3.1. Khảo sát tổng quan
• 3.2. Tập trung số liệu, dữ liệu cần nghiên cứu
• 3.3. Mô phỏng trường hợp thực tế
• 4. CHƯƠNG 4: NGHIÊN CỨU TRƯỜNG HỢP THỰC TẾ
• 4.1. Thực trạng công trình nghiên cứu
• 4.1.1. Tổng quan về công trình nghiên cứu
• 4.1.2. Điều kiện địa chất công trình
• 4.1.3. Trình tự thi công và một số hình ảnh trong quá trình thi công
• 4.2. Mô phỏng bài toán
• 4.2.1. Thông số đất nền
• 4.2.2. Thông số tường vây
• 4.2.3. Thông số dầm mũ và thanh chống
• 4.2.4. Thông số dầm sàn
• 4.2.5. Phụ tải mặt đất và mực nước ngầm
• 4.2.6. Trình tự mô phỏng trong Plaxis 3D
• 4.3. Phân tích kết quả bài toán
• 4.3.1. Kết quả phương pháp số trong phân tích
• 4.3.2. Ổn định về cường độ
• 4.3.3. Ổn định về chuyển vị
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về phân tích ổn định tường vây trong thi công hố đào

Phân tích ổn định của hệ tường vây trong thi công hố đào sâu là một vấn đề quan trọng trong kỹ thuật xây dựng. Hệ tường vây thường được sử dụng để ngăn chặn sự sụt lún và chuyển vị của đất xung quanh trong quá trình thi công. Việc thi công hố đào sâu có thể gây ra chuyển vị ngang lớn, ảnh hưởng đến các công trình lân cận. Do đó, việc phân tích ổn định là cần thiết để đảm bảo an toàn cho công trình và giảm thiểu rủi ro. Các yếu tố ảnh hưởng đến ổn định của tường vây bao gồm tính chất địa chất, độ cứng của tường và hệ thống chống đỡ. Việc sử dụng mô hình Plaxis 3D giúp mô phỏng chính xác hơn các điều kiện thực tế và đưa ra các giải pháp thiết kế hợp lý.

1.1 Đặc điểm hố đào sâu

Hố đào sâu là một công trình có tính chất kỹ thuật phức tạp, thường được thi công trong các khu vực đô thị đông đúc. Đặc điểm của hố đào sâu bao gồm kích thước lớn, độ sâu lớn và yêu cầu cao về an toàn. Việc thi công hố đào sâu có thể gây ra chuyển vị lớn của tường vây, ảnh hưởng đến các công trình lân cận. Do đó, việc phân tích ổn định tường vây là rất quan trọng. Các phương pháp phân tích hiện nay thường sử dụng mô hình số để dự đoán hành vi của tường vây trong quá trình thi công. Mô hình Plaxis 3D là một trong những công cụ hữu ích giúp kỹ sư đánh giá chính xác hơn về ổn định của tường vây trong các điều kiện khác nhau.

1.2 Khảo sát một số công trình hố đào sâu trên thế giới và ở nước ta

Khảo sát các công trình hố đào sâu trên thế giới cho thấy nhiều phương pháp và công nghệ tiên tiến đã được áp dụng để đảm bảo ổn định cho tường vây. Tại Việt Nam, một số công trình lớn như Pullman Saigon Center đã áp dụng các giải pháp kết hợp giữa tường vây và cọc barrette để tăng cường độ ổn định. Việc nghiên cứu các công trình này giúp rút ra bài học kinh nghiệm quý báu cho các dự án tương lai. Các yếu tố như điều kiện địa chất, thiết kế tường vây và phương pháp thi công đều ảnh hưởng đến hiệu quả của hệ thống tường vây. Do đó, việc phân tích và đánh giá các công trình thực tế là rất cần thiết để cải thiện thiết kế và thi công trong tương lai.

II. Cơ sở lý thuyết

Cơ sở lý thuyết cho việc phân tích ổn định tường vây bao gồm các khái niệm về ứng suất, biến dạng và các mô hình vật liệu. Mô hình Mohr-Coulomb là một trong những mô hình phổ biến được sử dụng để mô phỏng hành vi của đất trong điều kiện tải trọng khác nhau. Mô hình này giúp xác định các thông số như sức kháng cắt, độ bền và độ cứng của đất nền. Việc áp dụng mô hình này trong phần mềm Plaxis 3D cho phép kỹ sư mô phỏng chính xác hơn các điều kiện thực tế trong quá trình thi công. Các thông số cơ bản trong mô hình như loại vật liệu, hệ số thấm và độ cứng của đất nền đều cần được xác định chính xác để đảm bảo tính chính xác của kết quả phân tích.

2.1 Cơ sở lý thuyết trong Plaxis

Phần mềm Plaxis 3D cung cấp một nền tảng mạnh mẽ cho việc phân tích ổn định tường vây. Các mô hình vật liệu trong Plaxis cho phép mô phỏng hành vi của đất dưới tác động của tải trọng. Việc phân tích không thoát nước và thoát nước là rất quan trọng trong việc đánh giá ổn định của tường vây. Phân tích kép (Couple Analysis) cũng được sử dụng để xem xét ảnh hưởng của áp lực nước lỗ rỗng đến ổn định của tường vây. Các thông số cơ bản như dung trọng không bão hòa và dung trọng bão hòa cũng cần được xác định để đảm bảo tính chính xác của mô hình.

2.2 Các thông số cơ bản trong mô hình Plaxis

Các thông số cơ bản trong mô hình Plaxis bao gồm loại vật liệu đất nền, dung trọng không bão hòa và dung trọng bão hòa. Hệ số thấm và thông số độ cứng của đất nền cũng là những yếu tố quan trọng trong việc xác định hành vi của đất dưới tải trọng. Việc xác định các thông số này cần dựa trên kết quả khảo sát địa chất thực tế. Mô hình Morh-Coulomb được sử dụng để mô phỏng hành vi của đất trong điều kiện tải trọng khác nhau. Các thông số như sức kháng cắt và độ bền của đất nền cần được xác định chính xác để đảm bảo tính chính xác của kết quả phân tích.

III. Phương pháp và trình tự nghiên cứu

Phương pháp nghiên cứu được thực hiện thông qua việc sử dụng phần mềm Plaxis 3D để mô phỏng hành vi của hệ tường vây kết hợp barrette trong quá trình thi công hố đào. Trình tự nghiên cứu bao gồm việc tìm hiểu cơ sở lý thuyết, xác định các thông số mô hình đất nền, tiến hành mô phỏng và so sánh kết quả với số liệu quan trắc thực tế. Bước đầu tiên là tìm hiểu các thông số mô hình đất nền dựa trên kết quả khảo sát địa chất. Sau đó, mô phỏng công trình bằng Plaxis 3D với các thông số đã xác định. Cuối cùng, so sánh kết quả mô phỏng với số liệu quan trắc thực tế để đánh giá hiệu quả ổn định của giải pháp thiết kế.

3.1 Khảo sát tổng quan

Khảo sát tổng quan là bước đầu tiên trong quá trình nghiên cứu. Việc thu thập dữ liệu về điều kiện địa chất, thiết kế tường vây và các thông số kỹ thuật là rất quan trọng. Các thông tin này sẽ giúp xác định các yếu tố ảnh hưởng đến ổn định của tường vây trong quá trình thi công. Việc khảo sát cũng bao gồm việc xem xét các công trình tương tự đã được thi công để rút ra bài học kinh nghiệm. Các dữ liệu thu thập được sẽ được sử dụng để xây dựng mô hình trong phần mềm Plaxis 3D.

3.2 Tập trung số liệu dữ liệu cần nghiên cứu

Tập trung số liệu và dữ liệu cần nghiên cứu là bước quan trọng trong quá trình phân tích. Các thông số như sức kháng cắt, độ bền của đất nền và các thông số khác cần được xác định chính xác. Việc thu thập dữ liệu từ các khảo sát địa chất và các công trình thực tế sẽ giúp đảm bảo tính chính xác của mô hình. Các dữ liệu này sẽ được sử dụng để xây dựng mô hình trong Plaxis 3D và tiến hành phân tích ổn định tường vây.

IV. Nghiên cứu trường hợp thực tế

Nghiên cứu trường hợp thực tế tại công trình Pullman Saigon Center cho thấy hiệu quả của hệ tường vây kết hợp barrette trong việc đảm bảo ổn định cho hố đào. Các kết quả phân tích cho thấy rằng việc sử dụng mô hình Plaxis 3D giúp đánh giá chính xác hơn về chuyển vị của tường vây trong quá trình thi công. So sánh giữa kết quả mô phỏng 2D và 3D cho thấy mô hình 3D mang lại độ chính xác cao hơn. Việc áp dụng giải pháp kết hợp cọc barrette không chỉ giúp tăng cường độ ổn định mà còn giảm thiểu chuyển vị của tường vây trong quá trình thi công.

4.1 Thực trạng công trình nghiên cứu

Thực trạng công trình Pullman Saigon Center cho thấy nhiều thách thức trong quá trình thi công hố đào sâu. Các điều kiện địa chất phức tạp và yêu cầu cao về an toàn đã đặt ra nhiều thách thức cho đội ngũ thiết kế và thi công. Việc áp dụng hệ tường vây kết hợp barrette đã giúp tăng cường độ ổn định cho hố đào, giảm thiểu rủi ro cho các công trình lân cận. Các số liệu quan trắc cho thấy chuyển vị của tường vây trong quá trình thi công nằm trong giới hạn cho phép, đảm bảo an toàn cho công trình.

4.2 Mô phỏng bài toán thực tế

Mô phỏng bài toán thực tế trong Plaxis 3D cho thấy hiệu quả của hệ tường vây kết hợp barrette. Các thông số đất nền và tường vây được xác định dựa trên kết quả khảo sát địa chất thực tế. Việc mô phỏng cho thấy rằng hệ tường vây kết hợp barrette giúp giảm thiểu chuyển vị và đảm bảo ổn định cho hố đào. Kết quả mô phỏng cũng cho thấy rằng việc sử dụng mô hình 3D mang lại độ chính xác cao hơn so với mô hình 2D, giúp kỹ sư đưa ra các giải pháp thiết kế hợp lý hơn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển đô thị hiện đại, nhu cầu sử dụng không gian ngầm như tầng hầm kỹ thuật, bãi đậu xe ngầm và hệ thống giao thông ngầm ngày càng gia tăng. Việc thi công hố đào sâu tại các khu vực đô thị đông đúc, đặc biệt là tại TP. Hồ Chí Minh, đặt ra thách thức lớn về ổn định kết cấu và an toàn cho các công trình lân cận. Theo ước tính, chuyển vị ngang của tường vây trong quá trình thi công hố đào sâu có thể vượt quá giới hạn cho phép, gây nguy hiểm nghiêm trọng. Luận văn tập trung phân tích ổn định hệ tường vây kết hợp cọc barrette trong quá trình thi công hố đào bằng mô hình Plaxis 3D, với trường hợp nghiên cứu thực tế tại công trình Pullman Saigon Center, Quận 1, TP. Hồ Chí Minh.

Mục tiêu nghiên cứu là đánh giá sự làm việc đồng thời của hệ tường vây kết hợp cọc barrette trong quá trình thi công đào hầm, sử dụng mô hình Mohr-Coulomb trong phần mềm Plaxis 3D Foundation. Phạm vi nghiên cứu tập trung vào phân tích chuyển vị ngang của hệ tường vây kết hợp barrette, không đi sâu vào phân tích tải trọng đứng của công trình. Thời gian nghiên cứu từ tháng 7 đến tháng 12 năm 2014, với dữ liệu thực tế từ quá trình thi công và quan trắc tại công trình.

Nghiên cứu có ý nghĩa khoa học và thực tiễn quan trọng, góp phần nâng cao độ chính xác trong thiết kế biện pháp thi công tầng hầm, đảm bảo an toàn kết cấu và giảm thiểu rủi ro cho các công trình xung quanh. Kết quả phân tích cũng giúp tối ưu hóa chi phí và thời gian thi công trong điều kiện mặt bằng chật hẹp, đồng thời cung cấp cơ sở khoa học cho các công trình tương tự trong tương lai.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết cơ bản trong địa kỹ thuật và mô hình vật liệu đất nền, cụ thể:

• Mô hình Mohr-Coulomb: Mô hình đàn hồi dẻo lý tưởng, mô tả quan hệ ứng suất - biến dạng của đất nền với các thông số chính gồm mô-đun đàn hồi (E), hệ số Poisson (v), lực dính (c') và góc ma sát trong (φ'). Mô hình này được sử dụng để mô phỏng ứng xử của đất nền trong quá trình thi công hố đào sâu.

• Phân tích không thoát nước và thoát nước: Xem xét ảnh hưởng của áp lực nước lỗ rỗng trong đất nền, phân tích không thoát nước phù hợp với đất có hệ số thấm thấp hoặc giai đoạn thi công tức thời, trong khi phân tích thoát nước áp dụng cho đất có hệ số thấm cao hoặc giai đoạn lâu dài.

• Phương pháp phần tử hữu hạn (FEM): Sử dụng phần mềm Plaxis 3D Foundation để mô phỏng ứng xử kết cấu tường vây kết hợp barrette trong không gian ba chiều, cho phép phân tích chính xác hơn so với mô hình 2D truyền thống.

Các khái niệm chính bao gồm: chuyển vị ngang tường vây, mô hình vật liệu đất nền, áp lực nước lỗ rỗng, mô hình kết cấu tường vây - barrette, và phân tích ổn định hố đào sâu.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm số liệu quan trắc thực tế trong quá trình thi công hố đào tại công trình Pullman Saigon Center, kết hợp với thông số địa chất từ hồ sơ khảo sát địa chất khu vực Quận 1, TP. Hồ Chí Minh. Dữ liệu thí nghiệm vật liệu đất nền và kết cấu tường vây cũng được thu thập để xác định các thông số đầu vào cho mô hình.

Phương pháp phân tích sử dụng phần mềm Plaxis 3D Foundation phiên bản 1.6, mô phỏng toàn bộ quá trình thi công hố đào với mô hình Mohr-Coulomb cho đất nền và mô hình kết cấu tường vây kết hợp barrette. Song song đó, mô hình 2D cũng được xây dựng để so sánh kết quả với mô hình 3D và số liệu quan trắc thực tế.

Cỡ mẫu mô hình bao gồm toàn bộ hệ tường vây dài 35m, chiều sâu hố đào khoảng 13m, với các lớp đất nền được phân chia theo hồ sơ địa chất thành 8 lớp khác nhau. Phương pháp chọn mẫu là mô phỏng toàn bộ công trình thực tế nhằm đảm bảo tính đại diện và độ chính xác.

Timeline nghiên cứu gồm 4 bước chính: (1) tổng hợp cơ sở lý thuyết và xác định thông số mô hình, (2) mô phỏng 3D toàn bộ hệ tường vây kết hợp barrette, (3) mô phỏng 2D hệ tường vây đơn thuần, (4) so sánh kết quả mô phỏng với số liệu quan trắc để đánh giá hiệu quả và độ tin cậy của mô hình.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả ổn định của hệ tường vây kết hợp barrette: Kết quả mô phỏng Plaxis 3D cho thấy hệ tường vây kết hợp cọc barrette làm giảm chuyển vị ngang tại chân tường trong quá trình thi công hố đào sâu. Cụ thể, chuyển vị ngang giảm khoảng 30-40% so với mô hình 2D chỉ có tường vây dày 800mm không có barrette xen kẽ.

2. So sánh mô hình 2D và 3D: Mô hình 2D cho kết quả chuyển vị ngang lớn hơn đáng kể, vượt quá 20% so với số liệu quan trắc thực tế và mô hình 3D. Điều này cho thấy mô hình 3D có độ chính xác cao hơn trong việc mô phỏng ứng xử của hệ tường vây phức tạp với hình học không gian.

3. Phân bố chuyển vị theo chiều sâu: Chuyển vị ngang lớn nhất tập trung ở vị trí gần chân tường, đặc biệt tại các lớp đất yếu dưới đáy hố đào. Mô hình 3D thể hiện rõ sự phân bố chuyển vị theo cả hai phương ngang và đứng, phù hợp với quan sát thực tế.

4. Ảnh hưởng của đặc tính đất nền: Thông số mô-đun đàn hồi E và sức chống cắt c' của đất nền có ảnh hưởng lớn đến kết quả chuyển vị. Việc hiệu chỉnh các thông số này dựa trên kết quả quan trắc giúp mô hình phản ánh chính xác hơn thực tế.

Thảo luận kết quả

Nguyên nhân chính của việc giảm chuyển vị ngang khi sử dụng hệ tường vây kết hợp barrette là do barrette tăng cứng cho hệ tường, đồng thời chịu một phần áp lực đất, giảm tải cho tường vây chính. Kết quả này phù hợp với các nghiên cứu trước đây về hiệu quả của cọc barrette trong việc tăng ổn định hố đào sâu.

So sánh với các nghiên cứu trong và ngoài nước, mô hình 3D cho kết quả phù hợp hơn với số liệu quan trắc, đặc biệt trong các công trình có hình học phức tạp. Mô hình 2D thường phóng đại chuyển vị do không thể mô phỏng đầy đủ các điều kiện biên và tương tác không gian.

Việc mô phỏng áp lực nước lỗ rỗng và phân tích không thoát nước trong Plaxis giúp đánh giá chính xác ứng xử đất nền trong giai đoạn thi công tức thời, góp phần nâng cao độ tin cậy của kết quả. Biểu đồ so sánh chuyển vị ngang giữa mô hình 2D, 3D và số liệu quan trắc tại các vị trí IN01 và IN03 minh họa rõ sự khác biệt và ưu thế của mô hình 3D.

Kết quả nghiên cứu có ý nghĩa quan trọng trong việc thiết kế biện pháp thi công tầng hầm, giúp giảm thiểu rủi ro chuyển vị và đảm bảo an toàn cho công trình và khu vực lân cận.

Đề xuất và khuyến nghị

1. Áp dụng hệ tường vây kết hợp barrette trong thiết kế hố đào sâu: Khuyến nghị các chủ đầu tư và kỹ sư thiết kế sử dụng giải pháp kết hợp cọc barrette xen kẽ với tường vây để tăng cứng và giảm chuyển vị ngang, đặc biệt trong các công trình có điều kiện địa chất phức tạp và mặt bằng chật hẹp. Thời gian áp dụng ngay từ giai đoạn thiết kế.

2. Sử dụng mô hình phân tích 3D trong lập biện pháp thi công: Đề xuất sử dụng phần mềm Plaxis 3D Foundation hoặc các công cụ tương đương để mô phỏng và đánh giá ổn định hố đào, giúp đưa ra các giải pháp thi công tối ưu và an toàn hơn so với mô hình 2D truyền thống. Chủ thể thực hiện là các đơn vị tư vấn thiết kế và thi công.

3. Hiệu chỉnh thông số mô hình dựa trên số liệu quan trắc thực tế: Khuyến khích việc thu thập và phân tích số liệu quan trắc chuyển vị trong quá trình thi công để hiệu chỉnh các thông số mô hình đất nền, nâng cao độ chính xác của dự báo chuyển vị và ổn định kết cấu. Thời gian thực hiện liên tục trong suốt quá trình thi công.

4. Đào tạo và nâng cao năng lực chuyên môn cho kỹ sư địa kỹ thuật: Tổ chức các khóa đào tạo chuyên sâu về mô hình phần tử hữu hạn, mô hình vật liệu đất nền và phần mềm Plaxis nhằm nâng cao năng lực phân tích và thiết kế biện pháp thi công hố đào sâu. Chủ thể thực hiện là các trường đại học, viện nghiên cứu và các tổ chức đào tạo chuyên ngành.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu và địa kỹ thuật: Luận văn cung cấp cơ sở khoa học và phương pháp phân tích hiện đại giúp kỹ sư thiết kế lựa chọn giải pháp tường vây phù hợp, đảm bảo ổn định và an toàn cho công trình hố đào sâu.

2. Chủ đầu tư và nhà thầu thi công công trình ngầm: Thông tin về hiệu quả của hệ tường vây kết hợp barrette và mô hình phân tích 3D giúp chủ đầu tư và nhà thầu đánh giá, kiểm soát rủi ro trong quá trình thi công, từ đó tối ưu chi phí và tiến độ.

3. Các nhà nghiên cứu và sinh viên chuyên ngành kỹ thuật xây dựng công trình ngầm: Luận văn là tài liệu tham khảo quý giá về ứng dụng mô hình phần tử hữu hạn trong phân tích ổn định hố đào sâu, đồng thời cung cấp ví dụ thực tế và phương pháp luận chi tiết.

4. Cơ quan quản lý và giám sát xây dựng: Nghiên cứu giúp các cơ quan quản lý hiểu rõ hơn về các yếu tố ảnh hưởng đến ổn định hố đào, từ đó xây dựng các tiêu chuẩn, quy định kỹ thuật phù hợp nhằm đảm bảo an toàn công trình và môi trường xung quanh.

Câu hỏi thường gặp

1. Tại sao cần kết hợp cọc barrette với tường vây trong thi công hố đào sâu?
   Giải pháp kết hợp cọc barrette xen kẽ với tường vây giúp tăng cứng hệ tường, giảm chuyển vị ngang và chịu tải trọng đất hiệu quả hơn. Điều này vừa đảm bảo ổn định công trình vừa tối ưu mặt bằng kiến trúc, đặc biệt trong điều kiện mặt bằng chật hẹp.

2. Mô hình Plaxis 3D có ưu điểm gì so với mô hình 2D?
   Plaxis 3D mô phỏng được hình học và điều kiện biên không gian ba chiều, cho kết quả chính xác hơn trong các công trình có hình dạng phức tạp. Mô hình 2D thường phóng đại chuyển vị do không thể mô phỏng đầy đủ tương tác không gian.

3. Thông số nào của đất nền ảnh hưởng nhiều nhất đến chuyển vị tường vây?
   Mô-đun đàn hồi (E) và sức chống cắt (c', φ') là hai thông số quan trọng nhất ảnh hưởng đến biến dạng và ổn định của đất nền, từ đó ảnh hưởng trực tiếp đến chuyển vị ngang của tường vây.

4. Làm thế nào để hiệu chỉnh mô hình phân tích cho phù hợp với thực tế?
   Hiệu chỉnh dựa trên số liệu quan trắc chuyển vị thực tế trong quá trình thi công, kết hợp với điều chỉnh các thông số mô hình đất nền như mô-đun đàn hồi và sức chống cắt để mô hình phản ánh chính xác hơn ứng xử thực tế.

5. Giới hạn của nghiên cứu này là gì?
   Nghiên cứu tập trung vào phân tích chuyển vị ngang của hệ tường vây kết hợp barrette, chưa xem xét đầy đủ các yếu tố như tải trọng đứng công trình, ảnh hưởng thời gian thi công và biến động mực nước ngầm. Ngoài ra, nghiên cứu dựa trên một công trình thực tế tại TP. Hồ Chí Minh nên mức độ khái quát còn hạn chế.

Kết luận

• Hệ tường vây kết hợp cọc barrette xen kẽ giúp tăng cứng và giảm chuyển vị ngang hiệu quả trong thi công hố đào sâu.
• Mô hình Plaxis 3D cho kết quả phân tích chính xác và phù hợp với số liệu quan trắc thực tế hơn so với mô hình 2D.
• Thông số mô-đun đàn hồi và sức chống cắt của đất nền là yếu tố quyết định lớn đến chuyển vị tường vây.
• Việc hiệu chỉnh mô hình dựa trên số liệu quan trắc là cần thiết để nâng cao độ tin cậy của phân tích.
• Nghiên cứu cung cấp cơ sở khoa học và phương pháp luận hữu ích cho thiết kế và thi công tầng hầm tại các công trình đô thị phức tạp.

Next steps: Áp dụng kết quả nghiên cứu vào thiết kế biện pháp thi công các công trình tương tự, đồng thời mở rộng nghiên cứu về ảnh hưởng tải trọng đứng và biến động mực nước ngầm.

Call to action: Các kỹ sư và nhà quản lý công trình nên tích hợp mô hình phân tích 3D và giải pháp kết hợp barrette trong quy trình thiết kế và thi công để đảm bảo an toàn và hiệu quả kinh tế.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TONG QUAN VE PHAN TÍCH ON ĐỊNH TƯỜNG VAY TRONG THI CONG HO DAO SAU 1.1 Đặc điểm hồ đào sâu Công tác dao sâu là loại công tác có giá thành cao, khối lượng công việc lớn, kỹ thuật phức tạp, vì ảnh hưởng lớn đến công trình xung quanh, sự cô hay xảy ra, là một khâu khó về mặt kỹ thuật, đồng thời cũng là trọng điểm dé hạ thấp giá thành và bảo đảm chất lượng công trình. Bài toán 6n định hỗ đào sâu đòi hỏi người kỹ sư thiết kế phải có kinh nghiệm trong việc phân tích và lựa chọn giải pháp tường chăn đủ cứng để chống lại sự phá hoại két cau, sự trượt, chuyên vi và sự phá hoại ôn định. Kết cau hỗ đào sâu thường được thi công trong vùng dân cư. Theo đà phát triển cải tạo các thành phố cũ, các công trình cao tầng, thường tập trung ở những khu đất nhỏ hẹp, mật độ xây dựng lớn, điều kiện thi công công trình ngầm đều rất khó khăn.

Lân cận công trình thường có các công trình xây dựng vĩnh cửu, các công trình lịch sử, nghệ thuật bắt buộc phải được an toàn, yêu câu đối với việc 6n định và khống chế chuyền dịch rất là nghiêm ngặt. Chuyến vị đất nền phải thấp hơn giới han cho phép dé tránh ảnh hưởng tới những kết cau lân cận. Chuyến vị của tường là yếu tố khó tiên đoán trước. Nó phụ thuộc vào nhiều yếu tố như thuộc tính địa chất, độ cứng của tường và hệ thanh chồng, trình tự thi công.

Đào ho móng cho các công trình tang hâm trong điêu kiện dat yêu, mực nước ngâm cao va các điêu kiện hiện trường phức tạp khác rat dê sinh ra mat ôn định hô đào, thân coc bị chuyên dịch vi trí, phình trôi đáy ho đào, két câu chăn giữ bị hư hại nghiêm trọng. lam hu hại hồ móng, ảnh hưởng nghiêm trọng đên các công trình xây dựng, các công trình ngầm và đường ông xung quanh. Công trình hô dao sâu bao gdm nhiều khâu có quan hệ chặt chẽ với nhau như chăn dat, chong giữ, ngăn nước, hạ mực nước ngâm, dao dat. trong đó, một khâu nào đó gặp sự cô có thê sẽ dân dén cả công trình bị do vỡ.

Công trình hô móng có giá thành khá cao, nhưng lại chỉ là có tính tạm thời nên có khuynh hướng không muốn dau tư chi phí nhiều. Nhưng nếu dé xảy ra sự cố thì xử 5 ly sẽ vô cùng khó khăn, gây ra ton thất lớn về kinh tế và ảnh hưởng nghiêm trọng về mặt xã hội.2 Khảo sát một số công trình hồ đào sâu trên thé giới và ở nước ta Việc sử dụng hố dao sâu đã được sử dụng ngày cảng nhiều và với quy mô ngày càng lớn. Tuy nhiên vẫn có một số sự cô đáng tiếc xảy ra, gây không ít thiệt hại về người và của như: bị sạt lở hồ dao, gây sụt lún, nút nẻ, thậm chí sụp đồ các công trình lân cận, các sự cố này chủ yếu do việc thiết kế thi công các công trình hồ đảo có tường chăn ít được quan tâm đúng mức. Trạm bơm nước thai Bangkok — Thai Lan có kích thước 20.3m đường kính (phan sập không tròn), sâu 20.2m, bị sập ngày 17 — 8 —19Ø7 khi vừa hoàn tat công tác đào va lắp đặt hệ thanh chống.

Kết cấu của công trình gdm hệ tường vây liên kết (diaphragm wall) giữ vai trò như tường chắn khi thi công đào sâu và giữ vai trò tường hầm sau khi đúc bê tông các bản sàn ham. Đặc biệt là công trình này có kích thước hoàn toàn giống một công trình tương tự đã thi công thành công ở Frankfurt - Đức. 1 - Toàn cảnh tram bơm Bangkok bị sập khi đào đất Ở nước ta, Công nghệ tường trong đất đã được Công Ty Bachy Soletanche thực hiện cho công trình nhà cao tầng SaiGon Centre ( 3 tầng hầm) từ năm 1994 đầu tiên ở Việt Nam. Sau đó là nhà cao tang Harbour View (2 tầng hầm ), San Woan (2 tầng ham), Vietcombank Ha Nội ( 2 tang ham), Số 7 Láng Hạ ( 2 tang hầm ).Va hiện nay thì nhiều Công ty Việt Nam dang sử dụng công nghệ tường trong đất dé xây dựng tang hâm khá phô biên và cũng đã có những sự cô mât ôn định xảy ra.

Cao ốc Pacific (số 43-45-47 Nguyễn Thị Minh Khai, Q.1) có quy mô 20 tang và 3 tang ham. Tháng 10-2007, trong khi thi công đào hầm công trình cao ốc nay đã làm sập tòa nhà trụ sở Viện Khoa học xã hội vùng Nam bộ và ảnh hưởng đến trụ sở của Sở Ngoại vụ gần đó. Nguyên nhân chủ yếu của sự cố nảy là chất lượng thi công tường tang ham không tốt. Lỗ thủng lớn ở tường tầng hầm có thé là do đồ bê tông không đúng quy trình và dùng Bentonite không đúng yêu câu gây sat lỡ đất ở hố đảo.

Đất cát sạt lỡ lẫn với Bentonite chèn vào bêtông làm cho bêtông bị rời xốp tạo nên lỗ thủng.4-ệcốngtườvâyahmcoốPaif 8 Nhận xét: 6n định của hệ tường vay phụ thuộc rất lớn vào 2 yếu tô là chất lượng thi công tường và bố trí hệ thanh chống tạm trong quá trình đảo nhằm đảo bảo chuyền vị tường năm trong giới hạn cho phép.3 Các nhân tố ảnh hưởng đến 6n định chuyến vị ngang của tường vây trong hồ đào sâu Các nhân tô ảnh hưởng đến chuyền vị ngang của tường vây trong hỗ đào sâu được chia ra làm ba nhóm chính (Kung 2009) [1]: - Nhóm các nhân tổ cô hữu: + Nhân t6 địa chất: tính chất co lý của đất nền quyết định khả năng chịu lực và biến dạng của đất nên, lịch sử chịu lực của đất nền, mực nước ngâm. ` % Nhân t6 các công trình xung quanh, công trình hỗ dao sâu như các nhà cao tang xung quanh, các công trình giao thông và mat độ giao thông xung quanh cong trình. - Nhom các nhân tố liên quan đến van đề thiết kế: + D6 cứng của hệ thong chống đỡ bao gồm độ cứng của tường vây, độ cứng của hệ thống thanh chồng, chiều dài của tường vây. % Hình dang của hồ đào: chiều rộng, chiều sâu, dạng hình học của hồ đảo.

% Sự tạo ứng suất trước trong hệ thông thanh chống. + Sự cải thiện đất nên công trình như các biện pháp phut vữa, trộn vữa xi măng nhằm nâng cao khả năng chịu lực và giảm sự biến dạng của đất nên. - Nhóm các nhân tố liên quan đến vẫn dé thi công: % Các phương pháp thi công khác nhau như: Top-down, Semi Top-down, Bottom-Up. + Việc đào quá sâu dé thi công hệ thong thanh chống cũng ảnh hưởng đến chuyển vị ngang của tường vây.

% Các giai đoạn thi công trước đó như ảnh hưởng của việc đào hố móng thi công tường vây cũng ảnh hưởng đến chuyền vị tường. % Thời gian của các giai đoạn thi công: thời gian thi công ảnh hưởng khá lớn đến chuyền vị ngang của tường vây trong hồ đào sâu đặc biệt trong nên đất sét vì liên quan đến van dé cô kết và từ biến. % Tay nghề của đội công nhân thi công công trình. 9 Chang-Yu Ou (2006, pp.182-183) [2] cũng đã nêu lên những nhân t6 ảnh hưởng đến chuyền vị ngang của tường vây trong hồ dao sâu bao gồm: sự mat cân bằng lực, độ cứng của tường vây, hệ thông hỗ trợ và hệ số an toàn.Trong đó sự mất cân bang lực bao gém những nhân tố như: chiều sâu của hồ đảo, chiều rộng của hỗ dao và lực nén trước trong các thanh chống.

Hệ số an toàn đã được Clough và O’ Rourke (1990) [3] bàn dén trong nghién cứu, anh hưởng của nó đến chuyén vị ngang của tường vây trong hồ dao sâu, va đưa ra kết luận rang trong một hồ dao sâu điển hình thì chuyển vị ngang của tường tỷ lệ thuận với chiều rộng của hé dao sâu. Điều này được giải thích là khi chiều rộng của hồ đào càng lớn thì sự mất cân bằng lực càng chênh lệch do đó chuyển vị ngang của tường càng lớn. Hơn nữa, trong đất sét yếu khi chiều rộng của hố đào càng lớn thì hệ số an toàn chong trôi đáy càng giảm vì vậy chuyên vi ngang càng lớn. Trong mối liên hệ giữa chiều sâu hố đào với chuyển vị ngang của tường vây trong hồ đào sâu đã được Ou và các đồng sự (1993)[4] nghiên cứu thông qua phân tích các công trình hồ đảo sâu trong khu vực Đài Bắc.

Theo kết quả của nghiên cứu này thì chuyển vị ngang lớn nhất trong các tường vây hỗ đảo sâu khoảng từ 0.5% chiều sâu ho đào.15 T T T T T oO 012k ° a © - eS “4 oe mm JOL Oo E E Noe E © i UE © @ oO 0. 5 - Mối tương quan giữa chuyền vị ngang lớn nhất của tường vây với chiều sâu của hồ đào (Ou và các đồng sự, 1993) 10 Chang Yu Ou (2006, pp184-185) [2] đã đề cập đến mối liên hệ giữa chiều sâu ngàm chân tường vây H; đến chuyến vị ngang của tường vây. Tác giả đã tiến hành phân tích chuyển vị ngang của tường vây trong một hỗ đào sâu 20m bằng phương pháp phan tử hữu hạn. Khi sức kháng thông thường của đất nên là s„/ø¿ = 0.36, chiều sâu ngàm chân tường H,=20m va 15m thì chuyển vị ngang của tường tương tự nhau.

Khi giảm chiều sâu H;=l0m thì chuyển vị ngang của tường có thay đổi một ít nhưng tường vẫn đảm bảo 6n định. Khi H;= 4m thì tường bị hiện tượng đá chân (phá hoại) lúc đó chuyển vị ngang của tường tăng lên nhanh chóng. Trong trường hợp s„/ø; = 0.28 với trường hợp chiều sâu ngàm tường H;= 15m thi chuyền vị ngang của tường có lớn hơn nhưng không đáng kể so với trường hợp H;=20m và tường bị phá hoại khi H,=10m lúc đó chuyền vị ngang của tường tăng lên nhanh chóng. Do đó khi tường đã ở trạng thái 6n định thì chiều sâu ngam của chân tường ảnh hưởng không đáng kế đến chuyên vi ngang của tường.

Lateral wall deformatiom (cm) Lateral wall deformatiom (cm) l6 14 12 10 § 6 4 2 30 25 20 15 10 5 0 0 se 0 T T T T T j sk sL S„/ơ„› = 0. > A Ä 20 A 20L A : A 25 254% š IR 30 340 oO — 35Ƒ 35 STAGE7 E 40 4q L.
