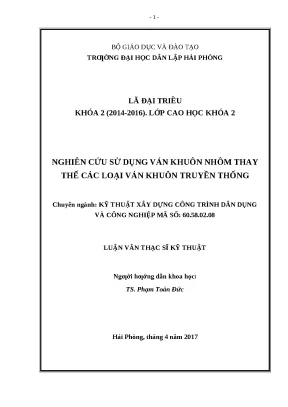

-1- BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƢỜNG ĐẠI HỌC DÂN LẬP HẢI PHÒNG LÃ ĐẠI TRIỀU KHÓA 2 (2014-2016). LỚP CAO HỌC KHÓA 2 NGHIÊN CỨU SỬ DỤNG VÁN KHUÔN NHÔM THAY THẾ CÁC LOẠI VÁN KHUÔN TRUYỀN THỐNG Chuyên ngành: KỸ THUẬT XÂY DỰNG CÔNG TRÌNH DÂN DỤNG VÀ CÔNG NGHIỆP MÃ SỐ: 60.08 LUẬN VĂN THẠC SĨ KỸ THUẬT Ngƣời hƣớng dẫn khoa học: TS. Phạm Toàn Đức Hải Phòng, tháng 4 năm 2017 -2- LỜI CẢM ƠN Trong quá trình thực hiện Luận văn này, tác giả được người hướng dẫn khoa học là Thầy giáo TS.Phạm Toàn Đức tận tình giúp đỡ, hướng dẫn cùng như tạo điều kiện thuận lợi để tác giải hoàn thành Luận văn của mình. Qua đây, tác giả xin gửi lời cảm ơn chân thành tới Thầy, và xin trân trọng cảm ơn các Thầy cô giáo, các cán bộ của Khoa xây dựng, hội đồng Khoa học - đào tạo, Ban giám hiệu trường Đại học dân lập Hải Phòng đã giúp đỡ, chỉ dẫn tác giả trong quá trình học tập và nghiên cứu.
Tác giả xin cám ơn cơ quan nơi tác giả đang công tác, gia đình đã tạo điều kiện, động viên cho tác giả trong suốt quá trình học tập và nghiên cứu. Cuối cùng, tác giải xin gửi lời cảm ơn chân thành đến bạn bè cùng lớp đã luôn nhiệt tình giúp đỡ để tác giải hoàn thành tốt Luận văn này. Do thời gian nghiên cứu và thực hiện đề tài không nhiều và trình độ của tác giả có hạn, mặc dù đã hết sức cố gắng nhưng trong Luận văn sẽ không tránh khỏi những sai sót, tác giả rất mong nhận được những ý kiến đóng góp của các Thầy cô giáo cùng các bạn cùng lớp để Luận văn hoàn thiện hơn. Hải Phòng, ngày 10 tháng 5 năm 2017 Tác giả luận văn Lã Đại Triều -3- LỜI CAM ĐOAN Tên tôi là: Lã Đại Triều; Sinh ngày: 22-01-1972; Nơi sinh: Gia Khánh – huyện Hoa Lư - tỉnh Ninh Bình.
Nơi công tác: Ban quản lý đầu tư và xây dựng công trình trọng điểm Quảng Ninh. Tôi xin cam đoan Luận văn tốt nghiệp Cao học ngành Kỹ thuật xây dựng công trình dân dụng và công nghiệp với đề tài: “Nghiên cứu sử dụng ván khuôn nhôm thay thế các loại ván khuôn truyền thống” là Luận văn do cá nhân tôi thực hiện và là công trình nghiên cứu của riêng tôi. Các số liệu, kết quả nêu trong Luận văn là trung thực và chưa từng được công bố trong bất cứ công trình nào khác. Hải Phòng, ngày 10 tháng 5 năm 2017 Người cam đoan Lã Đại Triều -4- DANH MỤC BẢNG BIỂU, HÌNH VẼ Hình 1.1: Hình ảnh ván khuôn trượt .2: Hình ảnh ván khuôn tấm mảng lớn .3: Hình ảnh ván khuôn bay của hãng ALUMA .4: Hình ảnh ván khuôn bay của hãng SAMMOK .5: Cấu tạo 1 tấm ván khuôn vách thang máy.6: Cấu tạo ván khuôn trượt.7: Thi công ván khuôn nhôm tại dự án Huyndai Hill State.8: Công trình sử dụng gỗ dàn làm ván khuôn dầm, sàn tại dự án Star City.
21 Sơ đồ phân loại ván khuôn. 23 Tiêu chuẩn của Quốc tế AA6061-T6; 6061T6, các chỉ tiêu hóa học ván khuôn nhôm. 24 Tổng quan quá trình sản xuất ván khuôn nhôm định hình. 25 Cấu tạo các bộ phận làm ván khuôn nhôm.1 Hệ số vượt tải.1: Sơ đồ tính cốp pha nằm .2 Sơ đồ tính cốp pha đứng .2: Sai lệch cho phép đối với ván khuôn và giàn giáo đã dựng xong.3 : Sơ đồ qua hệ giữa sử dụng và chi phí ván khuôn .1 : Mặt cắt cấu tạo ván khuôn cột .2 : Mặt đứng cấu tạo ván khuôn cột.3 : Hình ảnh thực tế thi công ván khuôn cột.4 Cấu tạo ván khuôn cột kích thước nhỏ.5 Sơ đồ cấu tạo ván khuôn tường.6 Chi tiết tại vị trí liên kết ván khuôn tường và ván khuôn sàn.7 Chi tiết cấu tạo ván khuôn dầm sàn.8: Chi tiết cấu tạo ván khuôn thang bộ.
9: Hình ảnh ván khuôn thang bộ.10: Hình ảnh thi công ván khuôn dầm sàn.11: Hình ảnh tháo dỡ ván khuôn tường.12: Hình ảnh tháo dỡ ván khuôn dầm, sàn. 61 Bảng quy trình sản xuất và giao hàng của công ty SAMMOK Hàn Quốc.63 Sơ đồ chu trình làm việc 6 ngày/1 sàn của ván khuôn nhôm.1: So sánh tổng hợp các loại ván khuôn. Lý do chọn đề tài Trong những năm gần đây chính sách mở cửa thu hút đầu tư của nhà nước, hàng loạt những công trình nhà nhiều tầng đã được đầu tư và xây dựng ở khắp các đô thị lớn của đất nước, đặc biệt là thủ đô Hà Nội và thành phố Hồ Chí Minh như: Công trình HANOI TOWER tại 49 phố Hai Bà Trưng cao 25 tầng, Khách sạn MELIA HANOI tại 44 Lý Thường Kiệt cao 24 tầng, tổ hợp Chung cư kết hợpVăn phòng 24-34 tầng tại Trung Hoà Nhân Chính, Dự án KEANGNAM LANDMARK TOWER tổ hợp tòa nhà 47-70 tầng tại Mễ Trì- Từ Liêm. Trong xây dựng nhà nhiều tầng bằng kết cấu bê tông cốt thép tại chỗ có 3 dây chuyền chính quyết định đến tiến độ, chất lượng, an toàn và hiệu quả kinh tế là: Dây chuyền thi công cốt thép, thi công ván khuôn và thi công bê tông.
Trong đó dây chuyền thi công ván khuôn đóng vai trò quan trọng bởi nó đẩy nhanh tiến độ thi công làm giảm giá thành công trình và tạo ra chất lượng sản phẩm cao, đồng thời nó thể hiện trình độ xây lắp của nhà thầu. Để đáp ứng được yêu cầu đó chúng ta cần phải cải tiến, ứng dụng công nghệ ván khuôn mới vào thi công nhà cao tầng. Lựa chọn, thiết kế và thi công ván khuôn đáp ứng được các yêu cầu về tiến độ nhanh, chất lượng tốt, hiệu quả cao đáp ứng các yêu cầu ngày càng cao, khắt khe của người sử dụng và xã hội. Mục đích nghiên cứu của đề tài Đề tài góp phần giúp nhà thầu xây lắp lựa chọn giải pháp ván khuôn áp dụng trong thi công nhà cao tầng và nhà siêu cao tầng, đáp ứng các yêu cầu về chất lượng, tiến độ thi công và hiệu quả thi công công trình thỏa mãn các mục tiêu chí sau: -7- - Thi công phải thuận lợi nhất tức là công tác tháo lắp, vận chuyển phải dễ dàng.
- Đảm bảo chất lượng công trình, chính xác về kích thước, mỹ quan. - Giảm chi phí xây lắp, thi công nhanh, chi phí cho một sản phẩm là ít nhất. Đối tƣợng và phạm vi nghiên cứu 3. Đối tƣợng nghiên cứu Nghiên cứu công nghệ ván khuôn trong thi công nhà nhiều tầng và nhà siêu cao tầng, bao gồm cả nguyên lý thiết kế chế tạo, nguyên lý sử dụng.
Nghiên cứu các yêu cầu kỹ thuật, lựa chọn các giải pháp sử dụng ván khuôn điển hình áp dụng trong điều kiện thi công công trình tại Việt Nam, đồng thời phân tích đánh giá tính hiệu quả trong quá trình thi công. Trong đó tham khảo các chỉ dẫn kỹ thuật trong thi công công trình cao tầng do tư vấn trong nước và nước ngoài biên soạn. Trong lĩnh vực thi công xây dựng cơ bản, đặc biệt là với kết cấu chính đang được áp dụng phổ biến tại Việt Nam là kết cấu Bê tông – cốt thép thì một trong những công việc chính, luôn nằm trên đường Găng tiến độ CPM (Critical Path Method)là công tác ghép ván khuôn và đổ bê tông. Tiến độ, chất lượng, mỹ quan và giá thành công trình phụ thuộc phần nhiều vào yếu tố này.
Với sự thay đổi của công nghệ và vật liệu ghép ván khuôn hiện nay đã và đang tạo ra những bước tiến lớn trong lĩnh vực xây dựng. Chúng ta đã từng biết đến ghép ván khuôn truyền thống bằng các thanh gỗ, vật liệu tận dụng và phên cót để làm ván khuôn, tiến bộ hơn là dùng các thanh gỗ tự nhiên ghép lại với nhau để tạo thành mặt ph ng lớn rồi đến ván khuôn định hình chế tạo s n theo kích thước tiêu chuẩn) ra đời. Đây thực sự là một bước đột phá trong lĩnh vực xây dựng. Với ván khuôn định hình thì việc thi công ván khuôn dường như rút ngắn được thời gian hơn do thi công, lắp ghép đơn giản, đảm bảo chất -8- lượng bê tông tốt và mỹ quan bề mặt.
Mặc dù tính ưu việt của ván khuôn định hình hiện nay, nhưng chọn lựa được sản phẩm phù hợp và để tạo ra được những thế mạnh lại là một vấn đề không đơn giản đối với các Doanh nghiệp xây dựng. Phạm vi nghiên cứu Nghiên cứu các yêu cầu kỹ thuật của ván khuôn, lựa chọn một số giải pháp áp dụng ván khuôn trong thi công nhà cao tầng đáp ứng các tiêu chí về kỹ thuật, tiến độ và chất lượng công trình được đề cập trong hồ sơ mời thầu và các Tiêu chuẩn, nghị định về quản lý chất lượng, các tiêu chuẩn kỹ thuật và kinh nghiệm thực tế trong quá trình thực hiện dự án. Nhìn chung dòng ván khuôn định hình hiện nay được chia thành 03 nhóm chính: Ván khuôn thép, ván khuôn composite và ván khuôn gỗ công nghiệp; ngoài ra còn một dòng sản phẩm truyền thống là ván khuôn gỗ tự nhiên. Trên cơ sở những phân tích đánh giá hiện nay về tính năng và tác dụng của từng loại ván khuôn định hình làm tài liệu tham khảo cho các Đơn vị thi công xây dựng.
Phƣơng pháp nghiên cứu Trên cở sở tìm hiểu các tài liệu có liên quan đến ván khuôn nhà cao tầng và các công trình đã và đang thi công để có cái nhìn tổng quát để phân tích và đánh giá đưa ra phương pháp lựa chọn ván khuôn thi công nhà cao tầng một cách tối ưu nhất. Ý nghĩa của đề tài Qua đề tài nghiên cứu này có thể sự hiểu biết sâu hơn về các loại ván khuôn, từ đó đưa ra và áp dụng rộng rãi để thi công các công trình nhà cao tầng ở Việt Nam đáp ứng tiêu chí về tiến độ, chất lượng cao, tiết kiệm chi phí và an toàn. -9- CHƢƠNG 1: TỔNG QUAN VỀ VIỆC SỬ DỤNG VÁN KHUÔN THI CÔNG NHÀ CAO TẦNG TRONG NƢỚC VÀ TRÊN THẾ GIỚI 1. Tổng quan tình hình thi công ván khuôn nhà cao tầng hiện nay 1.
Tổng quan về việc thi công ván khuôn nhà cao tầng trên thế giới Theo tác giả luận văn, việc lựa chọn công nghệ ván khuôn là sau khi tính toán thiết kế phải đạt được hiệu quả cao về kỹ thuật như: tốc độ thi công, độ chính xác cho cấu kiện đúc, tăng độ an toàn trong thi công,… đồng thời cũng phải đạt được hiệu quả cao về mặt kinh tế. Trên thế giới, công nghệ xây dựng nói chung và công nghệ ván khuôn nói riêng đã rất phát triển.
