Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của công nghệ nano bán dẫn trong hơn hai thập kỷ qua đã mở ra những bước đột phá cho ngành quang điện tử và y sinh. Các nano tinh thể bán dẫn nhóm A2B6, tiêu biểu là hệ vật liệu CdSe và CdS, thu hút sự chú ý đặc biệt nhờ hiệu ứng giam giữ lượng tử vượt trội, cho phép điều chỉnh dải quang phổ phát xạ linh hoạt từ vùng khả kiến đến cận hồng ngoại. Bán dẫn CdSe khối sở hữu năng lượng vùng cấm khoảng 1,74 eV đến 1,80 eV, trong khi CdS có năng lượng vùng cấm khoảng 2,42 eV đến 2,54 eV. Việc kết hợp hai vật liệu này trong cấu trúc dị thể nano tạo nên sự phân bố hạt tải điện tử và lỗ trống độc đáo với độ lệch đáy vùng dẫn khoảng 0,3 eV và đỉnh vùng hóa trị khoảng 0,5 eV.

Tuy nhiên, thách thức cốt lõi đặt ra trong quá trình tổng hợp là việc kiểm soát cân bằng giữa giai đoạn tạo mầm và giai đoạn phát triển tinh thể để định hình cấu trúc hình học mong muốn như dạng cầu hay tetrapod. Bên cạnh đó, việc sử dụng các ligand đắt đỏ như axit phosphonic với chi phí lên đến 1.870.000 đến 3.485.000 VNĐ cho mỗi mililít hóa chất tinh khiết đã cản trở đáng kể khả năng ứng dụng đại trà.

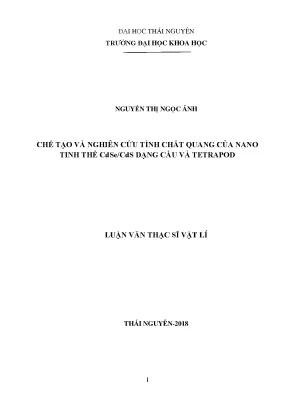

Luận văn thạc sĩ vật lý của tác giả Nguyễn Thị Ngọc Ánh tại Trường Đại học Khoa học - Đại học Thái Nguyên, hoàn thành vào năm 2018 với dung lượng 62 trang cùng 56 hình vẽ minh họa chi tiết, đã tập trung giải quyết triệt để bài toán này. Nghiên cứu xác định mục tiêu làm chủ quy trình chế tạo nano tinh thể CdSe/CdS dạng cầu và tetrapod bằng phương pháp hóa ướt trong dung môi octadecene, tối ưu hóa các thông số công nghệ nhiệt độ từ 200°C đến 290°C và khảo sát toàn diện tính chất quang dưới các nguồn kích thích laser liên tục 488 nm và xung 453 nm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên lý thuyết giam giữ lượng tử và mô hình cấu trúc vùng năng lượng dị chất bán dẫn loại I và giả loại I. Trong cấu trúc loại I, cả điện tử và lỗ trống đều tập trung bên trong lõi CdSe, dẫn đến một đỉnh phát xạ exciton đơn lẻ duy nhất. Ngược lại, trong cấu trúc giả loại I, lỗ trống bị giam giữ mạnh trong lõi CdSe với thời gian hồi phục dao động khoảng 1 picogiây, trong khi hàm sóng của điện tử trải rộng trên toàn bộ cấu trúc vỏ hoặc nhánh CdS.

Mô hình chuyển pha tinh thể giữa hai pha thù hình Zincblend và Wurtzite đóng vai trò nền tảng để định hướng hình thái hạt. Năng lượng chênh lệch giữa hai cấu trúc này rất nhỏ, chỉ khoảng 1,4 meV trên mỗi nguyên tử, cho phép điều khiển cấu trúc mầm ban đầu. Các khái niệm then chốt được vận dụng gồm: bán kính Bohr exciton của CdS khối khoảng 3,0 nm, động học phát triển tinh thể dị hướng theo các mặt tinh thể, cơ chế tái hợp exciton trực tiếp và gián tiếp với thời gian sống lần lượt khoảng 10 nanogiây và 200 nanogiây, cùng sự hình thành hợp chất ba thành phần CdSe1-xSx tại bề mặt phân chia pha.

Phương pháp nghiên cứu

Quy trình thực nghiệm được triển khai từ các tiền chất có độ tinh khiết cao gồm bột Selen 99,999%, Cadmium oxit 99,99% và Lưu huỳnh 90% trong dung môi không liên kết octadecene và ligand axit oleic, trioctylphosphine. Dữ liệu thực nghiệm được thu thập từ hơn 10 mẻ tổng hợp độc lập, sử dụng phương pháp chọn mẫu phân tầng có chủ đích nhằm so sánh trực tiếp quy trình hai giai đoạn và một giai đoạn với các mốc thời gian phản ứng từ 3 phút, 6 phút đến 20 phút. Việc lựa chọn phương pháp này nhằm đảm bảo tính tái lặp và kiểm soát chính xác nồng độ monomer trong khoảng 0,017 M đến 0,0783 M.

Hệ thống phân tích hiện đại được lựa chọn nhờ khả năng cung cấp thông tin cấu trúc và quang phổ không phá hủy mẫu:

  • Kính hiển vi điện tử truyền qua JEM-1010 hoạt động tại điện áp 80 kV xác định kích thước và độ đơn phân tán hình học.
  • Nhiễu xạ tia X SIEMENS D-5005 sử dụng bức xạ Cu-Kalpha bước sóng 1,541 Å và công suất 750 W quét góc 2-theta từ 10° đến 70° để định danh pha tinh thể theo điều kiện Bragg.
  • Phổ hấp thụ UV-Vis-NIR ghi nhận trên hệ Jasco V670 với cuvette quang trình 1 cm.
  • Phổ quang huỳnh quang phân tích trên hệ máy LabRAM-1B sử dụng laser Ar bước sóng 488 nm và hệ Laser Photonics LN 1000 dùng laser xung N2 bước sóng 453 nm công suất đỉnh 2 MW/cm².

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, nghiên cứu đã tổng hợp thành công nano tinh thể CdSe/CdS lõi/vỏ dạng cầu đơn phân tán cao bằng cả hai phương pháp. Theo quy trình hai giai đoạn, mầm lõi CdSe phản ứng trong 3 phút đạt đường kính 4,0 nm, sau khi bọc vỏ CdS ở 240°C trong 20 phút đạt kích thước 6,0 nm với độ dày vỏ tương đương 2,0 nm. Khi kéo dài thời gian tạo lõi lên 6 phút, đường kính lõi tăng lên 5,0 nm và kích thước hạt lõi/vỏ sau 20 phút đạt 7,0 nm. Đặc biệt, trong quy trình một giai đoạn với nồng độ monomer tăng gấp 3 lần, kích thước hạt đạt 8,0 nm với lớp vỏ dày 3,0 nm.

Thứ hai, việc chế tạo thành công cấu trúc tetrapod dị chất CdSe/CdSe1-xSx theo quy trình một giai đoạn không cần ligand axit phosphonic đắt tiền là đột phá quan trọng. Mẫu tetrapod thu được sở hữu lõi dạng pyramid kích thước 8,0 đến 9,0 nm mang cấu trúc Zincblend kết hợp mầm Wurtzite, từ đó phát triển 4 nhánh đồng đều với chiều dài khoảng 15 nm trong thời gian phản ứng chỉ 5 phút ở dải nhiệt độ 210°C đến 230°C.

Thứ ba, phân tích quang phổ chỉ ra hiện tượng dịch đỏ rõ rệt khẳng định sự hình thành của lớp vỏ và các nhánh. Phổ hấp thụ của lõi CdSe 3 phút có đỉnh exciton thứ nhất tại 592 nm chuyển dịch sang 611 nm sau khi bọc vỏ, trong khi mẫu lõi 6 phút dịch chuyển từ 603 nm sang 616 nm. Với hệ tetrapod, phổ hấp thụ của lõi tại 638 nm và huỳnh quang tại 643 nm đã dịch đỏ sang 648 nm và 654 nm trên cấu trúc phân nhánh, đồng thời xuất hiện dải hấp thụ phụ tại bước sóng 567 nm vượt qua bờ hấp thụ của CdS khối là 510 nm.

Thảo luận kết quả

Sự hình thành hình thái tetrapod được giải thích thông qua cơ chế phát triển dị hướng trên các mặt nguyên tử. Mầm CdSe cấu trúc Zincblend tạo ra bốn mặt tiếp giáp thuận lợi cho sự phát triển của các nhánh CdS cấu trúc Wurtzite. Kết quả XRD xác nhận sự hiện diện đồng thời của pha Zincblend qua các đỉnh nhiễu xạ tại các góc 25,3°, 42,1°, 49,5° tương ứng mặt (111), (220), (311) và pha Wurtzite tại góc 23,8° tương ứng mặt (100) và 26,7° tương ứng mặt (101).

Khi biểu diễn dữ liệu thực nghiệm, việc áp dụng đồ thị đạo hàm bậc hai của phổ hấp thụ quang đã tách biệt rõ nét ba mức chuyển dời năng lượng thấp nhất. Bảng tổng hợp mối tương quan giữa nồng độ monomer và kích thước nhánh cho thấy chiều dài nhánh tetrapod tăng tuyến tính theo hàm lượng tiền chất ban đầu.

So sánh với các công bố quốc tế, phương pháp một giai đoạn này giúp cắt giảm 100% chi phí axit phosphonic mà vẫn duy trì độ bán rộng phổ huỳnh quang hẹp khoảng 30 nm, phản ánh sự đồng đều cao về kích thước. Thử nghiệm độ bền sau 3 tháng bảo quản trong dung môi toluene ghi nhận sự dịch xanh nhẹ của đỉnh phát xạ do hiện tượng oxy hóa quang bề mặt làm giảm nhẹ kích thước hiệu dụng của hạt.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra bốn nhóm giải pháp kỹ thuật có tính ứng dụng cao:

Thứ nhất, chuẩn hóa quy trình tổng hợp một giai đoạn nhằm nâng cao hiệu suất thu hồi sản phẩm. Nhóm nghiên cứu tại các phòng thí nghiệm vật liệu bán dẫn cần áp dụng tỷ lệ nồng độ mol tối ưu giữa Cadmium 0,066 M, Selen 0,017 M và Lưu huỳnh 0,0783 M trong hệ dung môi octadecene kết hợp axit oleic, hướng tới nâng hiệu suất lượng tử huỳnh quang vượt mức 70% trong lộ trình 12 tháng tới.

Thứ hai, phát triển kỹ thuật thụ động hóa bề mặt nâng cao nhằm chống lại quá trình oxy hóa quang. Các kỹ sư vật liệu nên tích hợp thêm lớp vỏ bảo vệ vô cơ như ZnS hoặc gắn kết các chuỗi polymer kỵ nước ngay sau khi hoàn tất phản ứng phát triển nhánh, mục tiêu duy trì độ dịch đỉnh huỳnh quang dưới 2 nm sau 6 tháng lưu trữ trong môi trường tự nhiên.

Thứ ba, mở rộng quy mô tổng hợp từ quy mô mẻ nhỏ trong phòng thí nghiệm sang hệ thống bình phản ứng liên tục bán tự động. Các viện nghiên cứu chuyên ngành cần hoàn thiện thiết kế hệ thống kiểm soát nhiệt độ tự động từ 200°C đến 290°C với sai số dưới 1°C trong giai đoạn 2 năm tới, giảm thiểu chi phí sản xuất hạt nano tetrapod xuống dưới 500.000 VNĐ cho mỗi gram sản phẩm.

Thứ tư, đẩy mạnh tích hợp hạt nano CdSe/CdS dạng tetrapod vào cấu trúc linh kiện quang điện tử thực tế. Doanh nghiệp sản xuất thiết bị chiếu sáng và tế bào quang điện nên ứng dụng vật liệu này làm lớp phát xạ trong đèn LED chấm lượng tử hoặc lớp truyền dẫn điện tử trong pin mặt trời lai hóa, phấn đấu cải thiện hiệu suất chuyển đổi quang điện thêm khoảng 15% đến 20% trước năm 2028.

Đối tượng nên tham khảo luận văn

Nội dung và dữ liệu thực nghiệm trong luận văn mang lại giá trị thiết thực cho bốn nhóm đối tượng chuyên môn:

  1. Nhà nghiên cứu khoa học vật liệu nano: Cung cấp cơ sở dữ liệu chi tiết về cơ chế chuyển pha tinh thể giữa Zincblend và Wurtzite, giúp tối ưu hóa việc điều khiển hình thái hạt nano dị chất phức tạp mà không phụ thuộc vào hóa chất đắt đỏ.
  2. Kỹ sư quang điện tử và chế tạo linh kiện: Nắm bắt các thông số quang phổ, thời gian sống exciton và cơ chế phân bố hạt tải điện để tính toán thiết kế lớp phát quang cho màn hình hiển thị cao cấp QLED hoặc diode laser thế hệ mới.
  3. Giảng viên và học viên cao học chuyên ngành Vật lý, Hóa học: Sử dụng tài liệu như một tài liệu tham khảo chuẩn mực về phương pháp phân tích thực nghiệm kết hợp giữa TEM, XRD, đạo hàm phổ hấp thụ và huỳnh quang phân giải thời gian.
  4. Chuyên gia phát triển công nghệ cảm biến sinh học: Khai thác đặc tính huỳnh quang ổn định và diện tích bề mặt lớn của cấu trúc tetrapod 4 nhánh dài 15 nm để gắn kết kháng thể hoặc phân tử đánh dấu trong chẩn đoán y tế.

Câu hỏi thường gặp

Tại sao việc tổng hợp tetrapod CdSe/CdS bằng phương pháp một giai đoạn lại tiết kiệm chi phí?
Quy trình truyền thống bắt buộc sử dụng các dung môi liên kết và ligand axit phosphonic đắt tiền có giá từ 1.870.000 đến 3.485.000 VNĐ cho mỗi mililít. Phương pháp một giai đoạn thay thế hoàn toàn bằng hệ dung môi octadecene kết hợp axit oleic và trioctylphosphine phổ biến, giúp giảm chi phí hóa chất hơn 80% mà vẫn thu được nhánh dài 15 nm đồng đều.

Cấu trúc nano dị thể giả loại I mang lại ưu điểm gì cho tính chất quang?
Trong cấu trúc giả loại I của CdSe/CdS, lỗ trống bị giam giữ chặt trong lõi CdSe trong khi điện tử tự do phân bố trên toàn bộ vỏ hoặc nhánh CdS nhờ độ lệch đáy vùng dẫn chỉ 0,3 eV. Cấu trúc này làm giảm đáng kể xác suất tái hợp không phát xạ Auger, giúp duy trì cường độ huỳnh quang cao và kéo dài thời gian sống của hạt tải.

Làm thế nào để xác định chính xác sự hình thành lớp vỏ CdS trên lõi CdSe?
Sự hình thành lớp vỏ CdS được chứng minh thông qua ảnh hiển vi điện tử TEM cho thấy đường kính tăng từ 4,0 nm lên 6,0 nm hoặc 7,0 nm, cùng sự dịch đỏ của đỉnh hấp thụ exciton thứ nhất từ 592 nm lên 611 nm và giản đồ XRD ghi nhận sự chuyển dịch góc nhiễu xạ mạng tinh thể.

Hiện tượng oxy hóa quang ảnh hưởng như thế nào đến nano tinh thể sau thời gian bảo quản?
Khi lưu trữ trong dung môi toluene ở nhiệt độ phòng sau 3 tháng, các liên kết bề mặt bị oxy hóa làm tan dần một phần lớp vỏ ngoài, dẫn đến kích thước hạt hiệu dụng giảm nhẹ và phổ huỳnh quang có xu hướng dịch chuyển về phía bước sóng ngắn hơn.

Vai trò của nhiệt độ phản ứng trong việc định hình mầm tinh thể là gì?
Nhiệt độ phản ứng trong khoảng 280°C đến 290°C thúc đẩy quá trình tạo mầm CdSe cấu trúc Zincblend đồng thời hình thành các mặt khuyết tật mang cấu trúc Wurtzite. Đây là điều kiện tiên quyết để 4 nhánh CdS phát triển dị hướng theo trục không gian tạo thành hình thái tetrapod hoàn chỉnh.

Kết luận

  • Luận văn đã xây dựng thành công quy trình hóa ướt một giai đoạn kinh tế để chế tạo nano tinh thể CdSe/CdS dạng tetrapod với lõi 8 đến 9 nm và nhánh dài 15 nm mà không cần ligand đắt tiền.
  • Làm chủ công nghệ bọc vỏ CdS dạng cầu đạt độ dày từ 2,0 đến 3,0 nm, kiểm soát chính xác cấu trúc tinh thể Zincblend và Wurtzite được kiểm chứng qua nhiễu xạ tia X.
  • Khảo sát toàn diện tính chất quang, làm sáng tỏ cơ chế dịch đỏ hấp thụ từ 592 nm lên 616 nm và động học tái hợp exciton dưới các nguồn kích thích laser liên tục 488 nm và xung 453 nm.
  • Đóng góp giải pháp vật liệu nano phát quang chất lượng cao, độ bán rộng phổ hẹp 30 nm, mở ra hướng ứng dụng bền vững cho công nghiệp chiếu sáng rắn và cảm biến quang học.
  • Kế hoạch nghiên cứu tiếp theo sẽ tập trung vào việc bọc phủ lớp vỏ thụ động hóa ZnS và tích hợp hạt nano vào linh kiện diode phát quang thực nghiệm trong giai đoạn tới.
