Giới thiệu dự án

Vật liệu nano ferrite spinel (Spinel Ferrite Nanoparticles - SFN) với công thức tổng quát $M\text{Fe}_2\text{O}_4$ ($M = \text{Ni, Co, Mn, Zn, Mg,...}$) đang thu hút sự quan tâm lớn trong các lĩnh vực công nghệ cao như xúc tác dị thể, cảm biến khí, vật liệu hấp thụ sóng vi ba, pin sạc Lithium-ion và y sinh học nhờ tính chất từ, điện hóa và quang học vượt trội. Theo các báo cáo khoa học vật liệu, kích thước hạt ở cấp độ nano ($\le 20\text{ nm}$ đến dưới $100\text{ nm}$) giúp tối ưu hóa diện tích bề mặt riêng và chuyển đổi trạng thái từ học sang siêu thuận từ (Superparamagnetism - SPM) hoặc sắt từ mềm/cứng tùy thuộc vào sự phân bố cation trong mạng tinh thể.

Tuy nhiên, các quy trình tổng hợp nano ferrite hiện nay gặp nhiều rào cản kỹ thuật:

  • Phương pháp thủy nhiệt (Solvothermal) và vi nhũ tương (Microemulsion) đòi hỏi dung môi hữu cơ đắt đỏ, tiêu tốn năng lượng và bình phản ứng áp suất cao.
  • Phương pháp đồng kết tủa (Co-precipitation) và Sol-gel thông thường dễ dẫn đến hiện tượng kết tụ hạt mất kiểm soát, độ tinh thể thấp hoặc dư lượng tạp chất carbon hữu cơ nếu không nung ở nhiệt độ rất cao ($> 800^\circ\text{C}$), gây hao tổn năng lượng lớn.

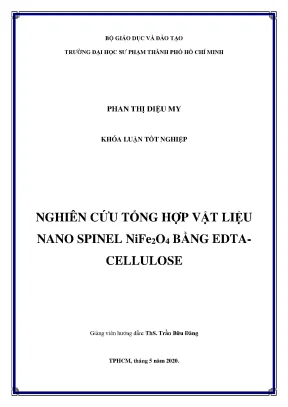

Đề tài "Nghiên cứu tổng hợp vật liệu nano spinel $\text{NiFe}_2\text{O}_4$ bằng EDTA - Cellulose" giải quyết triệt để vấn đề trên bằng cách tích hợp tác nhân tạo phức Ethylenediaminetetraacetic acid (EDTA) và khung nền cellulose tái chế từ phế phẩm nông nghiệp/dịch vụ (bông thô phế thải).

                                            [Nung tự cháy 500°C, 90 phút]
                                            [Nano Spinel NiFe2O4 tinh khiết]

Mục tiêu nghiên cứu cụ thể:

  1. Xây dựng quy trình xử lý và tách chiết cellulose độ tinh khiết cao ($> 90%$) từ bông thô phế phẩm.
  2. Tối ưu hóa phản ứng tạo phức chelate giữa ion $\text{Ni}^{2+}$, $\text{Fe}^{3+}$ với $H_4\text{EDTA}$ trên nền khuôn polymer cellulose.
  3. Xác định điều kiện nhiệt phân và nung tối ưu (nhiệt độ, thời gian) nhằm thu nhận đơn pha spinel lập phương $\text{NiFe}_2\text{O}_4$.
  4. Khảo sát vi cấu trúc, hình thái hạt và các đặc trưng từ tính ($M_s, M_r, H_c$) phục vụ định hướng ứng dụng thực tế.

Phạm vi và giới hạn nghiên cứu:

  • Phạm vi: Tổng hợp $\text{NiFe}_2\text{O}_4$ trong phòng thí nghiệm; khảo sát nhiệt độ nung ($400^\circ\text{C} - 800^\circ\text{C}$) và thời gian nung ($30 - 120\text{ phút}$).
  • Giới hạn: Phản ứng nung khảo sát trên mẫu tiền chất đơn biến $0.5\text{ gam}$; phân tích đặc trưng từ tính tại nhiệt độ phòng ($300\text{ K}$) với từ trường quét $[-1.1\text{ kOe}, +1.1\text{ kOe}]$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp Nhiệt độ xử lý Thời gian Kích thước hạt ($d$) Ưu điểm Nhược điểm chính
Đồng kết tủa $300 - 600^\circ\text{C}$ $4 - 10\text{ giờ}$ $24 - 66.5\text{ nm}$ Chi phí thấp, thiết bị đơn giản Độ kết tinh thấp, hạt dễ kết tụ
Thủy nhiệt $160 - 180^\circ\text{C}$ $15 - 48\text{ giờ}$ $19 - 40\text{ nm}$ Độ kết tinh cao, kiểm soát hình thái Áp suất cao, thời gian phản ứng dài
Sol-gel $400 - 1000^\circ\text{C}$ $2 - 3\text{ giờ}$ $11 - 113.3\text{ nm}$ Phân bố hạt đồng đều Cần alkoxide đắt tiền, lẫn tạp carbon
Vi nhũ tương $600 - 800^\circ\text{C}$ $3\text{ giờ}$ $10 - 28.8\text{ nm}$ Đơn phân tán tốt Tiêu tốn lượng lớn dung môi hữu cơ
EDTA - Cellulose (Nghiên cứu) $500^\circ\text{C}$ $1.5\text{ giờ}$ $25 - 34.8\text{ nm}$ Năng lượng thấp, tận dụng phế phẩm, hạt phân tán tốt Cần kiểm soát phase tạp phụ ($NaCl$)

Yêu cầu hệ thống và công nghệ lựa chọn (MoSCoW)

  • Must have: Hệ tiền chất tạo phức vòng chelate 5 cạnh bền vững; khuôn dẫn sinh học cellulose phân tán ion; pha tinh thể lập phương $Fd\bar{3}m$.
  • Should have: Nhiệt độ nung tự cháy thấp ($\le 500^\circ\text{C}$); kích thước hạt dưới $100\text{ nm}$; không tồn dư hợp chất carbon/nitơ hữu cơ.
  • Could have: Độ từ hóa bão hòa $M_s > 50\text{ emu/g}$; tái sử dụng dung dịch rửa.
  • Won't have: Sử dụng dung môi hữu cơ độc hại hoặc lò nung cao tần đắt tiền.

Thiết kế hệ thống hóa học và cơ chế phản ứng

Cấu trúc tinh thể spinel nghịch đảo của $\text{NiFe}_2\text{O}_4$ thuộc nhóm không gian $Fd\bar{3}m$ ($Z = 8$), trong đó các cation $\text{Fe}^{3+}$ chiếm 8 vị trí tứ diện (A) và chia đều với $\text{Ni}^{2+}$ tại 16 vị trí bát diện (B): $(\text{Fe}^{3+})_A [\text{Ni}^{2+}\text{Fe}^{3+}]_B \text{O}_4^{2-}$.

Hằng số mạng lý thuyết (ath):
ath = 8/3 * (rA + RO) + 3 * (rB + RO)

Bán kính ion trung bình:
rA = a * sqrt(3) * (u - 0.25) - RO
rB = a * sqrt(5/8 - u) - RO
(Trong đó: RO = 1.38 Å, u là tham số vị trí anion oxy ~ 0.375)

Cơ chế tạo phức và chuyển pha nhiệt:
1. Chiết tách cellulose:

2. Tạo phức Chelate:

3. Đốt cháy và chuyển pha:

Phương pháp nghiên cứu và thiết bị phân tích

  • Phân tích nhiệt vi sai (TGA/DSC): Thiết bị Setaram Labsys Evo ($1600^\circ\text{C}$), tốc độ gia nhiệt $10\text{ K/phút}$ trong không khí từ $0 - 900^\circ\text{C}$.
  • Nhiễu xạ tia X (XRD): Thiết bị Bruker D8 Advance Eco, bức xạ $\text{Cu-K}_\alpha$ ($\lambda = 0.15406\text{ nm}$), điện áp $40\text{ kV}$, góc quét $2\theta = 10^\circ - 80^\circ$.
  • Kính hiển vi điện tử quét (SEM): Hitachi S-4800 (độ phân giải cao) đánh giá vi cấu trúc hình thái.
  • Phổ hồng ngoại biến đổi Fourier (FT-IR): Bruker Tensor 27, dải quét $4000 - 500\text{ cm}^{-1}$.
  • Từ kế mẫu rung (VSM): Đo đường cong từ trễ $M(H)$ trong dải từ trường $[-1.1, +1.1\text{ kOe}]$ tại $300\text{ K}$.
  • Tính toán kích thước tinh thể: Dựa trên phương trình Scherrer: $$D_{XRD} = \frac{K \cdot \lambda}{\beta \cdot \cos\theta}$$ (với hệ số hình dạng $K = 0.89$, $\lambda = 0.15406\text{ nm}$, $\beta$ là độ rộng bán phổ FWHM tính theo radian).

Implementation và kết quả

Quy trình tổng hợp thực nghiệm chi tiết

Quy trình thực nghiệm:
Bước 1: Hòa tan Ni(NO3)2.6H2O và Fe(NO3)3.9H2O (tỉ lệ mol 1:2) trong 100 mL H2O ở 50°C.
Bước 2: Chuẩn bị H4EDTA tan trong nước ấm, điều chỉnh pH = 5.0 bằng NH4OH loãng.
Bước 3: Trộn dung dịch muối kim loại với H4EDTA (tỉ lệ mol cation : EDTA = 1 : 1.2).
Bước 4: Bổ sung 3.0 g Cellulose sạch đã xử lý, khuấy từ liên tục trong 1.0 giờ tại 50°C (pH ~ 2.0).
Bước 5: Gia nhiệt bay hơi tại 110°C trên bếp điện thu tiền chất gel màu đen xốp.
Bước 6: Nghiền mịn tiền chất, nung trong lò nung Nabertherm theo các chế độ khảo sát.

Kết quả phân tích nhiệt và xác định vùng tạo pha (TGA/DSC)

Giản đồ TGA/DSC của tiền chất cho thấy 3 giai đoạn biến đổi nhiệt trọng lượng rõ rệt:

  1. Giai đoạn 1 ($T < 110^\circ\text{C}$): Tổn thất khối lượng $3.3%$ tương ứng với quá trình thu nhiệt khử nước hấp phụ vật lý.
  2. Giai đoạn 2 ($100^\circ\text{C} - 400^\circ\text{C}$): Tổn thất khối lượng lớn nhất ($50.1%$) đi kèm một peak tỏa nhiệt cực đại trên đường DSC. Đây là giai đoạn đốt cháy khung cellulose (Cellulose Combustion - CC) và phân hủy phối tử EDTA (Ligand Decomposition - LD). Quá trình giải phóng mạnh mẽ các dòng khí cách ly ($\text{CO}_2, \text{N}_2, \text{H}_2\text{O}$) làm tơi xốp khối hạt.
  3. Giai đoạn 3 ($T > 400^\circ\text{C}$): Đường TGA đi ngang (khối lượng không đổi), đường DSC xuất hiện hiệu ứng tỏa nhiệt chuyển pha tạo mạng tinh thể spinel: $\text{NiO} + \text{Fe}_2\text{O}_3 \rightarrow \text{NiFe}_2\text{O}_4$.

Ảnh hưởng của nhiệt độ nung đến cấu trúc và kích thước hạt (Khảo sát tại thời gian cố định 90 phút)

Ký hiệu mẫu Nhiệt độ nung ($^\circ\text{C}$) Pha tinh thể (XRD) Kích thước tinh thể $d_{XRD}\text{ (nm)}$ Kích thước hạt $d_{SEM}\text{ (nm)}$
HE400 400 Vô định hình chiếm ưu thế Chưa định lượng Chưa hình thành rõ
HE500 500 Spinel lập phương chuẩn 25.0 96.5
HE600 600 Spinel lập phương chuẩn 28.5 158.8
HE700 700 Spinel lập phương chuẩn 32.1 208.4
HE800 800 Spinel lập phương chuẩn 39.5 500.0

Nhận xét: Khi tăng nhiệt độ từ $500^\circ\text{C}$ lên $800^\circ\text{C}$, cường độ vạch nhiễu xạ XRD tăng mạnh, độ rộng bán phổ thu hẹp. Năng lượng nhiệt gia tăng thúc đẩy sự khuếch tán cation qua biên hạt, làm tăng kích thước tinh thể từ $25.0\text{ nm}$ lên $39.5\text{ nm}$ và kích thước hạt quan sát trên SEM tăng từ $96.5\text{ nm}$ đến $500.0\text{ nm}$ do quá trình thiêu kết kết tụ. Do đó, $500^\circ\text{C}$ là nhiệt độ tối ưu để duy trì kích thước nano nhỏ nhất.

Ảnh hưởng của thời gian nung đến cấu trúc hạt (Khảo sát tại nhiệt độ cố định 500°C)

Ký hiệu mẫu Thời gian nung (phút) Kích thước tinh thể $d_{XRD}\text{ (nm)}$ Kích thước hạt $d_{SEM}\text{ (nm)}$
HE500_30 30 31.5 64.5
HE500_60 60 31.7 84.7
HE500_90 90 34.8 (đơn vị mẫu: $30.14\text{ nm}$) 76.1
HE500_120 120 36.5 84.5

Nhận xét: Mẫu nung 30 phút có độ kết tinh chưa cao. Mẫu nung 90 phút (HE500_90) đạt độ tinh thể hóa tối ưu, kích thước hạt phân tán tương đối đồng đều quanh mức $76.1\text{ nm}$. Do đó, 90 phút (1.5 giờ) được chọn là thời gian nung chuẩn.

Phân tích giản đồ phổ:
- XRD (HE500_90): Đỉnh nhiễu xạ đặc trưng 2θ = 30.4° (220), 35.8° (311), 37.5° (222),
  43.5° (400), 53.9° (422), 57.5° (511), 63.1° (440) hoàn toàn trùng khớp thẻ JCPDS 74-2081.
- FT-IR: Dao động carboxylate -COO- chuyển dịch từ 1610 cm-1 (Na2EDTA) sang 1585 cm-1 (Tiền chất),
  khẳng định sự phối trí chelate với ion Fe3+/Ni2+. Mẫu nung 500°C biến mất hoàn toàn
  liên kết C-H (2900 cm-1) và -OH (3286 cm-1), minh chứng chất hữu cơ đã cháy kiệt.
- EDX: Tỉ lệ nguyên tử Ni : Fe : O xấp xỉ 1 : 2.4 : 5.3 (bề mặt). Không phát hiện vết carbon (C) hay nitơ (N).

Đặc trưng từ tính của sản phẩm tối ưu (HE500_90)

Kết quả đo trên từ kế mẫu rung (VSM) tại nhiệt độ phòng:

  • Độ từ hóa bão hòa ($M_s$): $51.7\text{ emu/g}$
  • Độ từ dư ($M_r$): $11.4\text{ emu/g}$
  • Lực kháng từ ($H_c$): $180\text{ Oe}$
  • Tỷ số từ dư ($M_r / M_s$): $0.22$

Đường cong từ trễ $M(H)$ có dạng mở rộng với $H_c = 180\text{ Oe}$, chứng minh vật liệu tổng hợp thể hiện đặc tính ferrite từ cứng ở kích thước nano, có khả năng lưu giữ từ tính và phản ứng nhạy với từ trường ngoài, rất thuận tiện cho việc thu hồi bằng nam châm vĩnh cửu trong các ứng dụng xử lý môi trường.

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  1. Cơ chế tự đốt cháy đệm khí (Gas-cushion combustion): Phối hợp EDTA và cellulose đóng vai trò kép: vừa là tác nhân phân tán/chelate hóa cation kim loại ở cấp độ nguyên tử, vừa là nhiên liệu hữu cơ tự cháy sinh lượng khí cực lớn ($\text{CO}_2, \text{N}_2, \text{H}_2\text{O}$). Lớp đệm khí thoát ra liên tục bao bọc xung quanh mầm tinh thể, ngăn cản sự thiêu kết và kết tụ hạt mất kiểm soát.
  2. Hạ thấp nhiệt độ và rút ngắn thời gian xử lý nhiệt: Tạo pha tinh thể hoàn chỉnh ở nhiệt độ $500^\circ\text{C}$ trong $1.5\text{ giờ}$, thấp hơn đáng kể so với phương pháp Sol-gel thông thường ($600 - 1000^\circ\text{C}$, $3\text{ giờ}$) và phương pháp gốm truyền thống ($> 1000^\circ\text{C}$). Tiết kiệm ước tính $35 - 45%$ điện năng tiêu thụ cho quá trình nung.
  3. Mô hình kinh tế tuần hoàn (Circular Economy): Tái chế phế phẩm bông thô độn gối thành nguồn cellulose tinh khiết (thu hồi $93%$), biến rác thải nông - công nghiệp thành tiền chất chế tạo vật liệu nano tiên tiến.
So sánh đối chứng với mẫu không sử dụng EDTA (NHE500_90):
- Mẫu HE500_90 (Có EDTA): Cường độ peak XRD sắc nét, d_XRD = 30.14 nm, vi hạt phân tán đồng đều, ít kết tụ.
- Mẫu NHE500_90 (Không EDTA): Cường độ XRD thấp, chân peak rộng (độ kết tinh kém), hạt dính chùm kết tụ khối lớn.

Ứng dụng thực tế và triển khai

Các lĩnh vực ứng dụng thực tiễn

Ứng dụng hạt Nano Spinel NiFe2O4:

Phân tích chi phí và hiệu quả đầu tư (Quy mô 1 kg sản phẩm)

Khoản mục chi phí Phương pháp Sol-gel thương mại Phương pháp EDTA - Cellulose Mức tiết kiệm
Nguyên liệu khung polymer Alkoxide / PEG tinh khiết: $45\text{ USD}$ Bông thô phế thải + hóa chất rửa: $3\text{ USD}$ $-93.3%$
Hóa chất tiền chất kim loại Muối tinh khiết phân tích: $30\text{ USD}$ Muối vô cơ thông dụng: $25\text{ USD}$ $-16.6%$
Năng lượng nung ($800^\circ\text{C}\text{ vs }500^\circ\text{C}$) $18\text{ kWh} \approx 3.6\text{ USD}$ $9.5\text{ kWh} \approx 1.9\text{ USD}$ $-47.2%$
Tổng chi phí ước tính / kg $\approx 78.6\text{ USD}$ $\approx 29.9\text{ USD}$ Tiết kiệm $\approx 62%$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Sự xuất hiện của pha tạp $NaCl$: Quá trình kết tủa $H_4\text{EDTA}$ từ $\text{Na}_2\text{H}_2\text{EDTA}$ bằng $\text{HCl}$ đặc giải phóng muối $NaCl$. Nếu rửa chưa sạch, các tinh thể $NaCl$ lẫn vào tiền chất tạo các đỉnh nhiễu xạ phụ trên giản đồ XRD ($2\theta = 27.4^\circ, 31.8^\circ, 45.5^\circ,...$), thúc đẩy sự kết tụ cục bộ giữa các hạt nano.
  • Quy mô khảo sát: Mới dừng lại ở quy mô mẻ nhỏ phòng thí nghiệm ($0.5\text{ gam}$ tiền chất/mẻ).

Hướng phát triển tiếp theo

  1. Cải tiến quy trình tinh chế $H_4\text{EDTA}$ hoặc thay thế bằng acid hữu cơ dễ phân hủy không chứa ion kiềm (như acid citric hoặc acid oxalic) để loại bỏ hoàn toàn muối vô cơ $NaCl$.
  2. Đánh giá chi tiết hoạt tính quang xúc tác phân hủy phẩm nhuộm dệt nhuộm và dung lượng hấp phụ cực đại ($q_{max}$) đối với ion kim loại nặng ($\text{Pb}^{2+}, \text{Cd}^{2+}$).
  3. Nghiên cứu biến tính bề mặt hạt nano $\text{NiFe}_2\text{O}_4$ bằng Chitosan hoặc Silane ($\text{APTES}$) nhằm tăng cường độ bền phân tán và khả năng liên kết sinh học.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học chuyên ngành Hóa học/Vật liệu: Cung cấp tài liệu tham khảo chi tiết về quy trình tổng hợp vật liệu vô cơ qua đường tạo phức polymer, kỹ năng đọc và phân tích giản đồ XRD (công thức Scherrer), TGA/DSC, SEM, FT-IR và VSM.
  • Kỹ sư R&D & Doanh nghiệp sản xuất vật liệu: Sở hữu quy trình công nghệ xanh, nhiệt độ thấp giúp giảm giá thành sản xuất hạt nano ferrite từ tính lên tới $60%$.
  • Các nhà nghiên cứu môi trường: Tiếp cận nguồn vật liệu từ tính có từ tính bão hòa cao ($51.7\text{ emu/g}$) dễ dàng tách thu hồi sau xử lý nước thải.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật và thiết bị cốt lõi để triển khai quy trình này là gì?

Cần trang bị: Bếp khuấy từ gia nhiệt kiểm soát nhiệt độ ($\pm 2^\circ\text{C}$), máy đo pH điện tử, tủ sấy chân không ($70 - 110^\circ\text{C}$), máy nghiền mịn mẫu và lò nung chương trình nhiệt có dải hoạt động tối thiểu đến $800^\circ\text{C}$ (như Nabertherm).

2. Làm thế nào để loại bỏ hoàn toàn pha tạp NaCl trong mẫu sản phẩm?

Cần thực hiện: (1) Sau khi kết tủa $H_4\text{EDTA}$ bằng $\text{HCl}$, tiến hành lọc rửa chân không nhiều lần bằng nước cất hai lần cho đến khi dung dịch nước lọc không còn kết tủa trắng với thuốc thử $\text{AgNO}_3 0.1\text{M}$; hoặc (2) Rửa mẫu bột ferrite $\text{NiFe}_2\text{O}_4$ sau khi nung bằng nước cất ấm và ly tâm thu hồi hạt.

3. Tại sao nhiệt độ nung 500°C lại tối ưu hơn 800°C?

Ở $500^\circ\text{C}$, năng lượng cung cấp vừa đủ để chuyển pha hoàn toàn sang cấu trúc spinel lập phương trong khi vẫn kìm hãm sự lớn lên của hạt ($d_{XRD} = 25.0\text{ nm}, d_{SEM} = 96.5\text{ nm}$). Ở $800^\circ\text{C}$, quá trình thiêu kết diễn ra mạnh khiến kích thước hạt tăng vọt lên $500\text{ nm}$, làm giảm diện tích bề mặt hoạt tính.

4. Giá trị từ hóa bão hòa 51.7 emu/g có ý nghĩa gì trong thực tế?

Giá trị $M_s = 51.7\text{ emu/g}$ cho thấy vật liệu có cảm ứng từ mạnh dưới tác dụng của từ trường ngoài. Khi phân tán trong dung dịch xử lý nước, các hạt nano có thể được hút gom sạch về phía thành bình chỉ sau $30 - 60\text{ giây}$ bằng một nam châm neodymium thông thường.

5. Khả năng mở rộng quy mô (Scale-up) của phương pháp có khả thi không?

Rất khả thi. Do quy trình sử dụng các phản ứng khuấy trộn phân tán ở áp suất khí quyển và nhiệt độ nung vừa phải ($500^\circ\text{C}$), không đòi hỏi bình phản ứng áp suất cao (autoclave) hay dung môi dễ cháy nổ, hoàn toàn có thể mở rộng lên quy mô mẻ pilot $1 - 5\text{ kg/mẻ}$ với lò nung công nghiệp.

Kết luận

Nghiên cứu đã phát triển thành công quy trình tổng hợp vật liệu nano spinel $\text{NiFe}_2\text{O}_4$ đơn pha lập phương thông qua phương pháp tự cháy tiền chất phức hệ EDTA - Cellulose:

  • Tận dụng hiệu quả nguồn phế phẩm bông thô với hiệu suất thu hồi cellulose sạch đạt $93%$.
  • Xác lập bộ thông số công nghệ tối ưu: Nhiệt độ nung $500^\circ\text{C}$, thời gian nung $90\text{ phút}$, tạo ra hạt nano có kích thước tinh thể $25.0 - 34.8\text{ nm}$ và kích thước hạt trung bình $76.1 - 96.5\text{ nm}$.
  • Vật liệu thể hiện tính chất từ cứng nổi bật với độ từ hóa bão hòa $M_s = 51.7\text{ emu/g}$, lực kháng từ $H_c = 180\text{ Oe}$.

Công trình mở ra giải pháp xanh, chi phí thấp trong chế tạo vật liệu từ tính kích thước nano, tạo tiền đề vững chắc cho các ứng dụng xử lý ô nhiễm môi trường và xúc tác công nghiệp.
