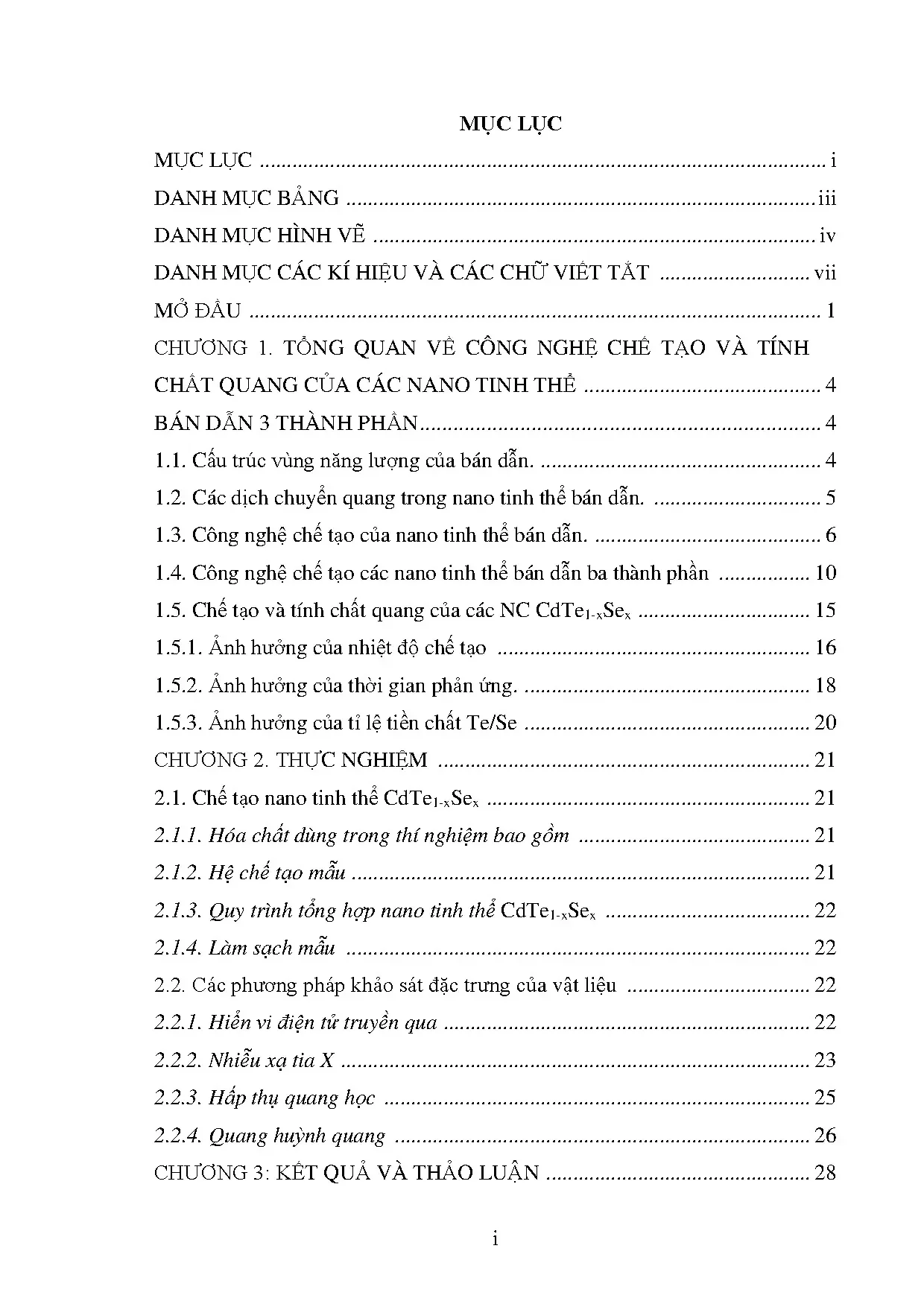

Tổng quan nghiên cứu

Công nghệ nano và khoa học vật liệu nano đã trở thành lĩnh vực nghiên cứu trọng điểm với sự phát triển nhanh chóng của các vật liệu kích thước nano mét, gọi là nano tinh thể (NC). Các NC bán dẫn ba thành phần như CdTe1-xSex thu hút sự quan tâm lớn do khả năng điều chỉnh tính chất quang học thông qua thành phần hóa học mà không cần thay đổi kích thước hạt. Theo ước tính, việc điều chỉnh thành phần Se và Te trong hợp kim CdTe1-xSex cho phép thay đổi bước sóng phát xạ trong khoảng rộng từ 541 nm đến 724 nm, bao phủ toàn bộ vùng ánh sáng khả kiến và một phần vùng hồng ngoại gần. Tuy nhiên, việc chế tạo các NC hợp kim ba thành phần với thành phần phân bố đồng đều là thách thức lớn do sự khác biệt về hoạt tính hóa học giữa các nguyên tố và yêu cầu kiểm soát chặt chẽ các điều kiện chế tạo như nhiệt độ, thời gian phản ứng và tỉ lệ tiền chất Te/Se.

Mục tiêu nghiên cứu của luận văn là phát triển quy trình chế tạo NC CdTe1-xSex bằng phương pháp hóa ướt, đồng thời nghiên cứu ảnh hưởng của các thông số công nghệ đến tính chất quang của NC. Phạm vi nghiên cứu tập trung vào các NC được chế tạo trong dung môi ODE với nhiệt độ phản ứng từ 180°C đến 310°C, thời gian phản ứng từ 1 đến 90 phút, và tỉ lệ thành phần x thay đổi từ 0 đến 1. Ý nghĩa nghiên cứu thể hiện qua việc cung cấp cơ sở khoa học và công nghệ để điều chỉnh tính chất quang của NC bán dẫn hợp kim ba thành phần, góp phần mở rộng ứng dụng trong lĩnh vực vật liệu quang điện tử, cảm biến và thiết bị phát quang.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

  • Hiệu ứng giam giữ lượng tử (Quantum confinement effect): Giải thích sự thay đổi tính chất quang của NC khi kích thước hạt giảm xuống kích thước nano, làm tăng năng lượng vùng cấm và dịch chuyển bước sóng phát xạ.
  • Mô hình LaMer về động học phát triển NC: Phân tách quá trình tạo mầm và phát triển tinh thể, giúp kiểm soát phân bố kích thước hạt thông qua điều chỉnh nồng độ monomer và nhiệt độ phản ứng.
  • Định luật Vegard: Mô tả sự thay đổi tuyến tính của hằng số mạng tinh thể theo thành phần hóa học trong hợp kim, làm cơ sở xác định sự phân bố đồng đều của các nguyên tố trong NC CdTe1-xSex.
  • Cấu trúc vùng năng lượng bán dẫn: Phân tích cấu trúc vùng dẫn và vùng hóa trị của các bán dẫn nhóm II-VI như CdSe, CdTe, và hợp kim CdTe1-xSex, bao gồm các vùng lỗ trống nặng (HH), lỗ trống nhẹ (LH) và vùng spin-orbital (SO).
  • Phương trình Bragg trong nhiễu xạ tia X (XRD): Xác định cấu trúc tinh thể và hằng số mạng của NC thông qua các đỉnh nhiễu xạ đặc trưng.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Dữ liệu thu thập từ các mẫu NC CdTe1-xSex được chế tạo trong phòng thí nghiệm với các điều kiện nhiệt độ, thời gian và tỉ lệ tiền chất khác nhau.
  • Phương pháp chế tạo: Sử dụng phương pháp hóa ướt trong dung môi ODE, với tiền chất CdO, Te, Se và ligand OA, TOP. Quá trình tổng hợp bao gồm tạo dung dịch tiền chất, bơm nhanh dung dịch Te2- và Se2- vào dung dịch Cd2+ ở 250°C để tạo mầm, sau đó bơm chậm để phát triển NC với thành phần phân bố đồng đều.
  • Phương pháp khảo sát đặc trưng:
    • Hiển vi điện tử truyền qua (TEM) để quan sát hình dạng, kích thước và phân bố kích thước NC.
    • Nhiễu xạ tia X (XRD) để xác định pha tinh thể và hằng số mạng.
    • Phổ hấp thụ UV-Vis để xác định đỉnh hấp thụ exciton và năng lượng vùng cấm.
    • Phổ quang huỳnh quang (PL) để khảo sát đỉnh phát xạ, độ rộng bán phổ (FWHM) và hiệu suất lượng tử (QY).
    • Phổ tán xạ Raman để nghiên cứu các đặc trưng phonon và xác nhận sự hình thành hợp kim ba thành phần.
  • Phân tích dữ liệu: Sử dụng định luật Vegard và công thức tính năng lượng vùng cấm để xác định thành phần thực tế của NC. Phân tích sự phụ thuộc của các đặc trưng quang học theo nhiệt độ, thời gian và tỉ lệ thành phần.
  • Timeline nghiên cứu: Quá trình nghiên cứu kéo dài trong khoảng thời gian từ vài tháng đến một năm, bao gồm các giai đoạn chế tạo mẫu, khảo sát đặc trưng và phân tích dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của nhiệt độ chế tạo:

    • Khi nhiệt độ tăng từ 180°C đến 280°C, đỉnh huỳnh quang của NC CdTe1-xSex dịch chuyển mạnh từ 620 nm đến 780 nm, phản ánh sự tăng kích thước hạt và sự khuếch tán ion Te2- trong mạng tinh thể.
    • Hiệu suất lượng tử (QY) đạt cực đại khoảng 47% tại 220°C, giảm khi nhiệt độ cao hơn do sự phát triển nhanh gây sai hỏng mạng tinh thể.
    • Ở nhiệt độ dưới 180°C, NC không được hình thành rõ ràng, chứng tỏ hoạt tính hóa học chưa đủ để tạo mầm.

  2. Ảnh hưởng của thời gian phản ứng:

    • Trong 30 phút đầu, đỉnh PL dịch chuyển từ 643 nm đến 718 nm, FWHM giảm từ 67 nm xuống khoảng 47 nm, cho thấy sự hội tụ kích thước hạt.
    • Sau 30 phút, tốc độ phát triển kích thước chậm lại, phân bố kích thước bắt đầu mở rộng do giảm nồng độ monomer.
    • Hiệu suất lượng tử giảm từ 53% xuống 33% khi thời gian ủ nhiệt tăng, phản ánh sự thay đổi thành phần Te và Se trong NC.

  3. Ảnh hưởng của tỉ lệ Te/Se:

    • Khi tỉ lệ x (Se) tăng từ 0 đến 1, đỉnh PL dịch chuyển từ 724 nm đến 541 nm, tương ứng với sự thay đổi màu phát xạ từ đỏ sang xanh.
    • Kích thước NC giữ ổn định khoảng 5,4 ± 0,5 nm, cho thấy bước sóng phát xạ thay đổi chủ yếu do thành phần hóa học.
    • Phổ Raman cho thấy đỉnh 1LO dịch chuyển từ 172 cm⁻¹ đến 190 cm⁻¹ khi x tăng, xác nhận sự hình thành hợp kim đồng nhất thay vì cấu trúc lõi/vỏ.
    • Giản đồ XRD cho thấy các đỉnh nhiễu xạ dịch chuyển tuyến tính theo tỉ lệ x, hằng số mạng giảm từ 6,48 Å đến 6,05 Å, phù hợp với định luật Vegard.

  4. Phân bố thành phần đồng đều:

    • Giá trị thực tế của x trong NC thấp hơn giá trị lý thuyết do hiệu suất phản ứng không đạt 100%, nhưng sự thay đổi hằng số mạng theo x vẫn tuyến tính, chứng tỏ thành phần hóa học phân bố đồng đều trong NC.

Thảo luận kết quả

Các kết quả cho thấy nhiệt độ và thời gian phản ứng là các yếu tố quyết định đến kích thước, phân bố kích thước và chất lượng tinh thể của NC CdTe1-xSex. Nhiệt độ cao giúp tăng tốc độ tạo mầm và phát triển tinh thể, nhưng nếu quá cao sẽ gây ra sai hỏng mạng và phân bố kích thước rộng. Thời gian phản ứng tối ưu khoảng 30 phút để đạt phân bố kích thước đồng đều và hiệu suất lượng tử cao.

Việc thay đổi tỉ lệ Te/Se cho phép điều chỉnh bước sóng phát xạ trong phạm vi rộng mà không làm thay đổi đáng kể kích thước hạt, mở ra khả năng ứng dụng đa dạng trong các thiết bị quang học. Phổ Raman và XRD xác nhận sự hình thành hợp kim đồng nhất, không tồn tại cấu trúc lõi/vỏ hay pha tách biệt, điều này phù hợp với các nghiên cứu trước đây về NC hợp kim ba thành phần.

Dữ liệu có thể được trình bày qua các biểu đồ phổ PL, phổ hấp thụ, phổ Raman và giản đồ XRD để minh họa sự dịch chuyển đỉnh phổ và thay đổi hằng số mạng theo các điều kiện chế tạo. Bảng tổng hợp các thông số PL, FWHM, QY và kích thước hạt sẽ giúp so sánh trực quan các điều kiện tối ưu.

Đề xuất và khuyến nghị

  1. Kiểm soát nhiệt độ chế tạo trong khoảng 220°C - 280°C:
    Để đạt hiệu suất lượng tử cao và phân bố kích thước đồng đều, nên duy trì nhiệt độ phản ứng trong khoảng này. Chủ thể thực hiện là các phòng thí nghiệm nghiên cứu vật liệu nano, thời gian áp dụng trong giai đoạn chế tạo mẫu.

  2. Tối ưu thời gian phản ứng khoảng 30 phút:
    Thời gian ủ nhiệt này giúp cân bằng giữa sự phát triển kích thước và phân bố đồng đều, hạn chế phân kỳ kích thước. Các nhà nghiên cứu và kỹ thuật viên nên áp dụng trong quy trình tổng hợp.

  3. Điều chỉnh tỉ lệ tiền chất Te/Se để điều khiển bước sóng phát xạ:
    Tỉ lệ thành phần nên được thiết kế phù hợp với yêu cầu ứng dụng, ví dụ tỉ lệ Se cao cho phát xạ bước sóng ngắn, tỉ lệ Te cao cho bước sóng dài. Các nhà phát triển vật liệu và thiết bị quang học cần phối hợp để tối ưu hóa.

  4. Áp dụng kỹ thuật bơm chậm tiền chất Te2- và Se2-:
    Phương pháp này giúp phân bố thành phần đồng đều trong NC, tránh tạo pha tách hoặc cấu trúc lõi/vỏ. Phòng thí nghiệm nên trang bị hệ thống bơm chính xác và kiểm soát tốt quá trình tổng hợp.

  5. Nghiên cứu mở rộng về ảnh hưởng của ligand và môi trường dung môi:
    Đề xuất nghiên cứu thêm để nâng cao chất lượng bề mặt NC, giảm các trạng thái bẫy và tăng hiệu suất phát xạ. Các nhóm nghiên cứu có thể triển khai trong các dự án tiếp theo.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu nano:
    Luận văn cung cấp cơ sở lý thuyết và thực nghiệm chi tiết về chế tạo và đặc trưng NC bán dẫn hợp kim ba thành phần, hỗ trợ phát triển các vật liệu quang học mới.

  2. Kỹ sư phát triển thiết bị quang điện tử:
    Thông tin về điều chỉnh bước sóng phát xạ và hiệu suất lượng tử giúp thiết kế các thiết bị LED, cảm biến quang học với hiệu suất cao và đa dạng màu sắc.

  3. Giảng viên và sinh viên ngành vật lý, hóa học vật liệu:
    Tài liệu tham khảo phong phú về phương pháp tổng hợp, kỹ thuật phân tích và lý thuyết liên quan đến NC bán dẫn, phục vụ giảng dạy và nghiên cứu khoa học.

  4. Doanh nghiệp sản xuất vật liệu quang học:
    Cung cấp hướng dẫn công nghệ chế tạo NC với chất lượng cao, giúp nâng cao năng lực sản xuất và mở rộng ứng dụng trong công nghiệp.

Câu hỏi thường gặp

  1. Phương pháp hóa ướt có ưu điểm gì trong chế tạo NC CdTe1-xSex?
    Phương pháp này cho phép kiểm soát kích thước và thành phần NC chính xác, tạo ra sản phẩm đồng nhất với hiệu suất lượng tử cao, phù hợp cho nghiên cứu và ứng dụng công nghiệp.

  2. Tại sao cần điều chỉnh tỉ lệ Te/Se trong NC hợp kim?
    Tỉ lệ này quyết định năng lượng vùng cấm và bước sóng phát xạ của NC, giúp điều chỉnh màu sắc phát quang mà không cần thay đổi kích thước hạt, mở rộng phạm vi ứng dụng.

  3. Làm thế nào để đảm bảo phân bố thành phần đồng đều trong NC?
    Sử dụng kỹ thuật bơm chậm tiền chất Te2- và Se2- vào dung dịch phản ứng ở nhiệt độ cao, kết hợp thời gian ủ nhiệt hợp lý giúp các ion khuếch tán và thay thế nhau trong mạng tinh thể.

  4. Ảnh hưởng của nhiệt độ phản ứng đến chất lượng NC như thế nào?
    Nhiệt độ cao giúp tăng tốc độ tạo mầm và phát triển tinh thể, nhưng quá cao sẽ gây sai hỏng mạng và phân bố kích thước rộng, làm giảm hiệu suất phát xạ.

  5. Phương pháp nào được sử dụng để xác định cấu trúc tinh thể của NC?
    Phương pháp nhiễu xạ tia X (XRD) được sử dụng để xác định pha tinh thể, hằng số mạng và kiểm tra sự đồng nhất của hợp kim thông qua sự dịch chuyển các đỉnh nhiễu xạ theo thành phần.

Kết luận

  • Đã thành công trong việc chế tạo NC hợp kim CdTe1-xSex bằng phương pháp hóa ướt với thành phần phân bố đồng đều và kích thước ổn định khoảng 5,4 nm.
  • Nhiệt độ và thời gian phản ứng ảnh hưởng rõ rệt đến kích thước, phân bố kích thước và hiệu suất lượng tử của NC, với điều kiện tối ưu là 280°C và 30 phút.
  • Tỉ lệ thành phần Te/Se điều chỉnh bước sóng phát xạ trong khoảng rộng từ 541 nm đến 724 nm, mở rộng ứng dụng trong các thiết bị quang học.
  • Kết quả phân tích phổ Raman và XRD xác nhận sự hình thành hợp kim đồng nhất, phù hợp với định luật Vegard về sự thay đổi tuyến tính hằng số mạng theo thành phần.
  • Đề xuất các bước nghiên cứu tiếp theo bao gồm tối ưu hóa ligand và môi trường dung môi để nâng cao hiệu suất phát xạ và ổn định bề mặt NC.

Call-to-action: Các nhà nghiên cứu và doanh nghiệp trong lĩnh vực vật liệu nano được khuyến khích áp dụng quy trình và kết quả nghiên cứu này để phát triển các sản phẩm quang học tiên tiến, đồng thời tiếp tục mở rộng nghiên cứu về các hợp kim NC đa thành phần.
