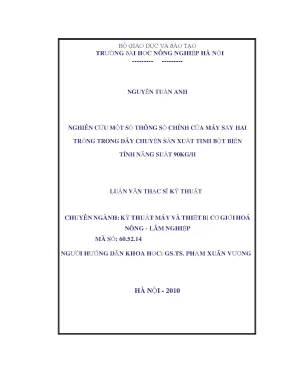

Nghiên Cứu Một Số Thông Số Chính Của Máy Sấy Hai Trống Trong Dây Chuyền Sản Xuất Tinh Bột Biến Tính

Tài liệu nghiên cứu Nghiên cứu một số thông số chính của máy sấy hai trống trong dây chuyền sản xuất tinh bột biến tính, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Nguyễn Tuấn Anh
• Người hướng dẫn: GS. Phạm Xuân Vượng
• Trường học: Trường Đại Học Nông Nghiệp Hà Nội
• Chuyên ngành: Kỹ Thuật Máy Và Thiết Bị Cơ Giới Hóa Nông - Lâm Nghiệp
• Đề tài: Nghiên Cứu Thông Số Chính Của Máy Sấy Hai Trống Trong Sản Xuất Tinh Bột Biến Tính
• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2010
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC VIẾT TẮT
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tính chất của tinh bột sắn
• 1.2. Tinh bột biến tính và quy trình công nghệ chế biến tinh bột biến tính
• 1.2.1. Tinh bột biến tính bằng phương pháp vật lý
• 1.2.1.1. Tinh bột tiền hồ hóa
• 1.2.1.2. Tinh bột biến tính nhiệt ẩm
• 1.2.2. Tinh bột biến tính bằng axit
• 1.2.3. Tinh bột biến tính oxy hóa
• 1.2.4. Tinh bột biến tính bằng phốt phát
• 1.2.5. Tinh bột biến tính bằng liên kết ngang
• 1.2.6. Maltodextrin
• 1.3. Thiết bị trong công nghệ chế biến tinh bột biến tính tiền hồ hóa
• 1.3.1. Sản xuất tinh bột biến tính bằng thiết bị sấy phun
• 1.3.2. Sản xuất tinh bột biến tính bằng vít đùn ép
• 1.3.3. Sản xuất tinh bột biến tính bằng thiết bị sấy trống
• 1.3.3.1. Máy sấy hai trống cấp liệu kiểu kép
• 1.3.3.2. Máy sấy một trống cấp liệu bởi nhiều lô cuốn
• 1.3.3.3. Máy sấy hai trống cấp liệu bởi nhiều lô cuốn
• 1.3.3.4. Máy sấy trống với vật liệu có độ nhớt thấp
• 1.3.4. Máy sấy tiếp xúc kiểu tháp đĩa
• 1.3.5. Máy sấy tiếp xúc hình trụ nằm ngang
• 1.3.6. Máy sấy cho vật liệu dạng nhão
• 2. CHƯƠNG 2: ĐỐI TƯỢNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Phương pháp nghiên cứu lý thuyết
• 2.2. Phương pháp nghiên cứu thực nghiệm đơn yếu tố
• 2.3. Phương pháp đo đạc và gia công số liệu
• 2.3.1. Phương pháp xác định độ nhớt của tinh bột biến tính
• 2.3.2. Phương pháp xác định độ ẩm của sản phẩm
• 2.3.3. Phương pháp xử lý số liệu thực nghiệm
• 2.3.4. Phương pháp gia công số liệu thực nghiệm
• 3. CHƯƠNG 3: CƠ SỞ LÝ THUYẾT VÀ TÍNH TOÁN THIẾT KẾ
• 3.1. Cơ sở lý thuyết của quá trình sấy tiếp xúc
• 3.2. Tính toán nhiệt giai đoạn lấy ra và đưa vào vật liệu sấy giữa các mẻ
• 3.3. Lựa chọn các thông số cho máy sấy 2 trống
• 4. CHƯƠNG 4: KẾT QUẢ NGHIÊN CỨU THỰC NGHIỆM TRÊN MÁY SẤY HAI TRỐNG
• 4.1. Vật liệu và dụng cụ thí nghiệm
• 4.2. Quan hệ giữa nồng độ tinh bột vào tới độ ẩm và độ nhớt của sản phẩm
• 4.2.1. Mối quan hệ của nồng độ với độ ẩm sản phẩm
• 4.3. Mối quan hệ giữa nhiệt độ tới độ ẩm và độ nhớt của sản phẩm
• 4.3.1. Mối quan hệ của nhiệt độ với độ ẩm sản phẩm
• 4.4. Mối quan hệ giữa tốc độ trống sấy tới độ ẩm và độ nhớt sản phẩm
• 4.4.1. Mối quan hệ của tốc độ với độ ẩm sản phẩm
• 4.4.2. Mối quan hệ của tốc độ với độ nhớt sản phẩm
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Máy Sấy Hai Trống Tinh Bột Biến Tính

Bài viết này tập trung vào việc nghiên cứu các thông số chính của máy sấy hai trống trong quy trình sản xuất tinh bột biến tính. Mục tiêu là tối ưu hóa hiệu quả sấy và chất lượng sản phẩm. Tinh bột biến tính đóng vai trò quan trọng trong nhiều ngành công nghiệp thực phẩm và phi thực phẩm. Việc nắm vững các thông số vận hành máy sấy sẽ giúp cải thiện năng suất và giảm chi phí sản xuất. Nghiên cứu này sử dụng các phương pháp phân tích nhiệt, đánh giá đặc tính hồ hóa và phân tích kích thước hạt để xác định ảnh hưởng của các thông số đến chất lượng tinh bột biến tính. Trích dẫn từ tài liệu gốc: “Nghiên cứu một số thông số chính của máy sấy hai trống trong dây chuyền sản xuất tinh bột biến tính năng suất 90kg/h”. Điều này cho thấy mục tiêu cụ thể về năng suất trong bối cảnh nghiên cứu.

1.1. Vai Trò của Máy Sấy Hai Trống Trong Sản Xuất Tinh Bột

Máy sấy hai trống là thiết bị quan trọng trong công đoạn sấy, ảnh hưởng trực tiếp đến độ ẩm tinh bột cuối cùng. Quá trình này quyết định chất lượng tinh bột biến tính, bao gồm độ nhớt tinh bột biến tính và khả năng ứng dụng. Việc kiểm soát nhiệt độ sấy và tốc độ quay trống sấy giúp đảm bảo hiệu quả sấy tối ưu. Tài liệu gốc cho thấy sự cần thiết của nghiên cứu này để cải thiện quá trình sấy trong sản xuất tinh bột công nghiệp, từ đó nâng cao giá trị sản phẩm.

1.2. Ứng Dụng Đa Dạng của Tinh Bột Biến Tính Trong Công Nghiệp

Tinh bột biến tính được ứng dụng rộng rãi trong ngành thực phẩm, dệt may, giấy và dược phẩm. Các đặc tính như khả năng tạo màng, độ nhớt ổn định và khả năng chịu nhiệt giúp tinh bột biến tính trở thành nguyên liệu quan trọng. Việc cải thiện chất lượng tinh bột biến tính thông qua tối ưu hóa quá trình sấy sẽ mở rộng phạm vi ứng dụng tinh bột biến tính trong nhiều lĩnh vực khác nhau.

II. Thách Thức Tối Ưu Thông Số Máy Sấy Hai Trống Hiệu Quả

Quá trình sấy bằng máy sấy hai trống đối mặt với nhiều thách thức, bao gồm việc kiểm soát nhiệt độ sấy đồng đều, duy trì tốc độ quay trống sấy ổn định và đảm bảo độ ẩm tinh bột đạt yêu cầu. Sai sót trong quá trình vận hành có thể dẫn đến giảm hiệu quả sấy, tiêu thụ năng lượng cao và ảnh hưởng tiêu cực đến chất lượng tinh bột biến tính. Nghiên cứu này nhằm giải quyết những thách thức này thông qua việc xác định các thông số vận hành máy sấy tối ưu. Theo tài liệu, việc nghiên cứu và cải tiến công nghệ sấy là cần thiết để đáp ứng nhu cầu ngày càng cao của thị trường tinh bột biến tính.

2.1. Ảnh Hưởng Của Nhiệt Độ Sấy Đến Chất Lượng Tinh Bột Biến Tính

Nhiệt độ sấy là yếu tố quan trọng ảnh hưởng trực tiếp đến độ nhớt tinh bột biến tính và các đặc tính khác. Nhiệt độ quá cao có thể gây biến đổi cấu trúc tinh bột, làm giảm chất lượng tinh bột biến tính. Nhiệt độ quá thấp có thể dẫn đến độ ẩm tinh bột cao, tạo điều kiện cho vi sinh vật phát triển. Việc kiểm soát chặt chẽ nhiệt độ sấy là yếu tố then chốt để đảm bảo chất lượng sản phẩm.

2.2. Vấn Đề Tiêu Thụ Năng Lượng Trong Quá Trình Sấy Công Nghiệp

Quá trình sấy thường tiêu tốn một lượng lớn năng lượng. Việc tối ưu hóa thông số sấy giúp giảm tiêu thụ năng lượng, từ đó giảm chi phí sản xuất và bảo vệ môi trường. Nghiên cứu này tập trung vào việc tìm ra các giải pháp tiết kiệm năng lượng thông qua việc điều chỉnh tốc độ quay trống sấy, khe hở giữa hai trống và các thông số vận hành máy sấy khác.

2.3. Kiểm Soát Độ Ẩm Tinh Bột Biến Tính Yếu Tố Quyết Định Chất Lượng

Độ ẩm tinh bột là một chỉ tiêu quan trọng đánh giá chất lượng tinh bột biến tính. Độ ẩm quá cao có thể gây ra hiện tượng vón cục, mốc, hỏng hóc trong quá trình bảo quản. Ngược lại, độ ẩm quá thấp có thể làm tinh bột trở nên giòn, dễ vỡ. Vì vậy, việc kiểm soát độ ẩm trong quá trình sấy là vô cùng cần thiết.

III. Phương Pháp Nghiên Cứu Thông Số Máy Sấy Hai Trống Hiệu Quả

Nghiên cứu này sử dụng phương pháp thực nghiệm để đánh giá ảnh hưởng của các thông số vận hành máy sấy đến hiệu quả sấy và chất lượng tinh bột biến tính. Các thông số như nhiệt độ sấy, tốc độ quay trống sấy, khe hở giữa hai trống và nồng độ tinh bột được điều chỉnh để xác định các giá trị tối ưu. Các chỉ tiêu đánh giá bao gồm độ ẩm tinh bột, độ nhớt tinh bột biến tính, kích thước hạt tinh bột biến tính và tiêu thụ năng lượng. Kết quả nghiên cứu sẽ cung cấp cơ sở khoa học cho việc điều khiển máy sấy và tối ưu hóa thông số sấy.

3.1. Xác Định Phạm Vi Nghiên Cứu Cho Các Thông Số Vận Hành

Để đảm bảo tính khả thi và hiệu quả, nghiên cứu xác định phạm vi điều chỉnh cho từng thông số vận hành máy sấy. Phạm vi này dựa trên kinh nghiệm thực tế và các nghiên cứu trước đó. Ví dụ, nhiệt độ sấy có thể được điều chỉnh trong khoảng 135-175°C, tốc độ quay trống sấy trong khoảng 0.5-2.5 vòng/phút, và nồng độ tinh bột trong khoảng 15-22 °Be.

3.2. Sử Dụng Thiết Kế Thí Nghiệm Để Đánh Giá Ảnh Hưởng Thông Số

Thiết kế thí nghiệm được sử dụng để xác định ảnh hưởng của các thông số đến các chỉ tiêu đánh giá. Thiết kế này cho phép xác định các yếu tố quan trọng nhất và tương tác giữa các yếu tố. Phân tích phương sai (ANOVA) được sử dụng để đánh giá ý nghĩa thống kê của các kết quả.

3.3. Phân Tích Kết Quả Thí Nghiệm và Xây Dựng Mô Hình Tối Ưu

Sau khi thu thập dữ liệu, các kết quả thí nghiệm được phân tích bằng các phương pháp thống kê. Mô hình toán học được xây dựng để mô tả mối quan hệ giữa các thông số và các chỉ tiêu đánh giá. Mô hình này được sử dụng để tìm ra các thông số tối ưu cho quá trình sấy.

IV. Kết Quả Ảnh Hưởng Thông Số Đến Chất Lượng Tinh Bột Biến Tính

Kết quả nghiên cứu cho thấy nhiệt độ sấy và tốc độ quay trống sấy có ảnh hưởng đáng kể đến độ ẩm tinh bột và độ nhớt tinh bột biến tính. Khe hở giữa hai trống cũng ảnh hưởng đến năng suất máy sấy. Nghiên cứu đã xác định được các giá trị thông số tối ưu để đạt được hiệu quả sấy cao và chất lượng tinh bột biến tính tốt. Các kết quả này được trình bày dưới dạng biểu đồ, bảng số liệu và mô hình toán học.

4.1. Mối Quan Hệ Giữa Nhiệt Độ Sấy và Độ Nhớt Tinh Bột Biến Tính

Nghiên cứu chỉ ra rằng độ nhớt tinh bột biến tính giảm khi nhiệt độ sấy tăng quá mức. Điều này có thể do sự phá vỡ cấu trúc tinh bột ở nhiệt độ cao. Một nhiệt độ sấy phù hợp giúp duy trì độ nhớt mong muốn của sản phẩm.

4.2. Ảnh Hưởng Của Tốc Độ Quay Trống Sấy Đến Năng Suất Máy Sấy

Tốc độ quay trống sấy ảnh hưởng đến thời gian tiếp xúc giữa tinh bột và bề mặt trống. Tốc độ quá chậm có thể làm giảm năng suất máy sấy, trong khi tốc độ quá nhanh có thể làm giảm hiệu quả sấy. Một tốc độ quay tối ưu giúp cân bằng giữa năng suất và hiệu quả sấy.

4.3. Tác Động Của Khe Hở Giữa Hai Trống Đến Độ Ẩm Sản Phẩm

Khe hở giữa hai trống quyết định độ dày của lớp tinh bột trên bề mặt trống. Khe hở quá lớn có thể dẫn đến lớp tinh bột quá mỏng, làm tăng tiêu thụ năng lượng. Khe hở quá nhỏ có thể làm giảm hiệu quả sấy và tăng độ ẩm tinh bột.

V. Ứng Dụng Thực Tiễn Đề Xuất Cho Sản Xuất Tinh Bột Biến Tính

Kết quả nghiên cứu này có thể được ứng dụng để điều khiển máy sấy và tối ưu hóa thông số sấy trong các nhà máy sản xuất tinh bột biến tính. Việc áp dụng các giá trị thông số tối ưu sẽ giúp cải thiện hiệu quả sấy, giảm tiêu thụ năng lượng và nâng cao chất lượng tinh bột biến tính. Nghiên cứu cũng đề xuất các giải pháp cải tiến thiết kế máy sấy hai trống để nâng cao năng suất và hiệu quả hoạt động.

5.1. Hướng Dẫn Điều Chỉnh Thông Số Máy Sấy Dựa Trên Kết Quả Nghiên Cứu

Dựa trên kết quả nghiên cứu, một hướng dẫn chi tiết về cách điều chỉnh các thông số máy sấy được xây dựng. Hướng dẫn này bao gồm các khuyến nghị về nhiệt độ sấy, tốc độ quay trống sấy, khe hở giữa hai trống và các thông số khác.

5.2. Đề Xuất Cải Tiến Thiết Kế Máy Sấy Hai Trống Để Tối Ưu Hiệu Suất

Nghiên cứu đề xuất một số cải tiến về thiết kế máy sấy hai trống, bao gồm việc sử dụng vật liệu cách nhiệt tốt hơn, cải thiện hệ thống phân phối nhiệt và tối ưu hóa hình dạng của trống sấy. Những cải tiến này có thể giúp tăng năng suất và giảm tiêu thụ năng lượng.

VI. Kết Luận Hướng Nghiên Cứu Phát Triển Máy Sấy Hai Trống

Nghiên cứu này đã thành công trong việc xác định các thông số chính ảnh hưởng đến hiệu quả sấy và chất lượng tinh bột biến tính trong quá trình sấy bằng máy sấy hai trống. Kết quả nghiên cứu cung cấp cơ sở khoa học cho việc điều khiển máy sấy và tối ưu hóa thông số sấy. Hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các hệ thống điều khiển máy sấy tự động và nghiên cứu các phương pháp sấy mới để nâng cao hiệu quả và giảm tiêu thụ năng lượng.

6.1. Tổng Kết Các Kết Quả Nghiên Cứu Chính Về Thông Số Máy Sấy

Nghiên cứu đã xác định được tầm quan trọng của nhiệt độ sấy, tốc độ quay trống sấy và khe hở giữa hai trống đối với hiệu quả sấy và chất lượng tinh bột biến tính. Các giá trị tối ưu cho các thông số này đã được xác định.

6.2. Đề Xuất Hướng Nghiên Cứu Mới Về Công Nghệ Sấy Tinh Bột Biến Tính

Các hướng nghiên cứu mới có thể bao gồm việc sử dụng các nguồn năng lượng tái tạo cho quá trình sấy, phát triển các phương pháp sấy mới như sấy chân không hoặc sấy bằng vi sóng, và nghiên cứu ảnh hưởng của các chất phụ gia đến chất lượng tinh bột biến tính.

Nội dung chính

Tổng quan nghiên cứu

Tại Việt Nam, ngành chế biến củ sắn ghi nhận bước phát triển mạnh mẽ với hệ thống hơn 42 nhà máy chế biến trải rộng trên địa bàn 19 tỉnh thành, đạt tổng công suất thiết kế trên 3,14 triệu tấn củ tươi mỗi năm. Mặc dù sở hữu vùng nguyên liệu nông nghiệp dồi dào, giá trị gia tăng thu được từ tinh bột sắn truyền thống vẫn ở mức khiêm tốn do phần lớn sản lượng chỉ dừng lại ở dạng thô hoặc sơ chế. Nhu cầu sử dụng tinh bột biến tính, đặc biệt là tinh bột tiền hồ hóa (pregelatinized starch), trong các ngành công nghiệp chế biến thực phẩm, dược phẩm, dệt may và sản xuất thức ăn thủy sản tăng trưởng vượt bậc với mức tăng trưởng hơn 15% mỗi năm. Tuy nhiên, thị trường trong nước gần như phụ thuộc hoàn toàn vào nguồn hàng nhập khẩu từ Thái Lan và Trung Quốc với chi phí ngoại tệ rất lớn.

Trước thực trạng đó, công trình nghiên cứu được triển khai với mục tiêu xác định và tối ưu hóa các thông số công nghệ của máy sấy hai trống cấp liệu kiểu kẹp, phục vụ dây chuyền sản xuất tinh bột sắn biến tính đạt năng suất định mức 90 kg/h. Nghiên cứu tập trung giải quyết bài toán công nghệ làm chủ thiết bị chế tạo trong nước, xác lập các chế độ làm việc ổn định của hệ thống sấy màng tiếp xúc. Phạm vi nghiên cứu được thực hiện tại Viện Nghiên cứu Thiết kế Chế tạo Máy Nông nghiệp và Trường Đại học Nông nghiệp Hà Nội trong giai đoạn 2009 - 2010. Đề tài mang ý nghĩa thực tiễn to lớn khi mở ra giải pháp nâng cao giá trị củ sắn lên gấp 2,5 đến 3 lần, giúp các cơ sở sản xuất giảm tiêu hao nhiệt lượng xuống mức 700 - 800 kcal/kg ẩm bốc hơi, đồng thời tạo ra sản phẩm tinh bột biến tính có chất lượng thương phẩm cao với độ ẩm kiểm soát chặt chẽ dưới 12% và độ nhớt động học đạt trên 2.100 cP.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự kết hợp liên ngành giữa nhiệt động lực học máy sấy và hóa sinh polymer tinh bột:

• Lý thuyết truyền nhiệt - truyền chất tiếp xúc (Contact Drying Theory): Quá trình cấp nhiệt được thực hiện thông qua cơ chế dẫn nhiệt trực tiếp từ bề mặt tang kim loại nóng (được gia nhiệt bởi hơi nước quá nhiệt bên trong thân trống ở áp suất từ 4 đến 8 bar) sang lớp màng tinh bột mỏng. Cân bằng nhiệt lượng được xác định qua tổng năng lượng bốc hơi ẩm $Q = G \cdot r$ kết hợp với hệ số truyền nhiệt tổng quát $K$ ($W/m^2\cdot K$), phản ánh chính xác hiệu suất trao đổi nhiệt giữa bề mặt tang quay và vật liệu sấy.
• Động học hồ hóa và biến tính vật lý tinh bột sắn (Starch Gelatinization Kinetics): Tinh bột sắn tự nhiên có hàm lượng amylopectin cao và nhiệt độ hồ hóa dao động trong khoảng 58,5 - 70,0°C. Dưới tác động đồng thời của độ ẩm, áp lực cơ học tại khe kẹp giữa hai trống và nhiệt độ cao (140 - 170°C), các liên kết hydrogen trong cấu trúc tinh thể của hạt tinh bột bị phá vỡ hoàn toàn, làm trương nở và chuyển hóa huyền phù thành màng gel vô định hình có khả năng hòa tan nhanh trong nước lạnh.
• Các khái niệm cốt lõi: Nghiên cứu chuẩn hóa hệ thống 4 khái niệm kỹ thuật chính: Nồng độ huyền phù sữa tinh bột đầu vào tính theo thang đo Baumé (°Bé), tốc độ quay của trống sấy ($n$, vòng/phút), độ ẩm tương đối của thành phẩm ($w$, %), và độ nhớt động học biểu kiến (cP) đo bằng phương pháp quay rotor.

Phương pháp nghiên cứu

Nghiên cứu sử dụng kết hợp phương pháp tính toán lý thuyết giải tích cơ học và thực nghiệm đơn yếu tố để xác lập mối quan hệ giữa các thông số công nghệ đầu vào và chỉ tiêu chất lượng đầu ra:

• Nguồn dữ liệu và cỡ mẫu thực nghiệm: Toàn bộ dữ liệu thực nghiệm được thu thập trực tiếp trên mô hình máy sấy hai trống quy mô pilot (năng suất thiết kế 90 kg/h) chế tạo thực tế. Mẫu nguyên liệu là sữa tinh bột sắn công nghiệp được lấy mẫu ngẫu nhiên từ các lô sản xuất tiêu chuẩn. Tổng số 27 mẻ thí nghiệm độc lập được tiến hành với các mức biến thiên nồng độ từ 20 đến 28°Bé, nhiệt độ bề mặt trống từ 135 đến 165°C và tốc độ quay từ 4 đến 10 vòng/phút. Cỡ mẫu phân tích độ ẩm là 5g cho mỗi lần đo trên cân sấy ẩm hồng ngoại Sartorius MA45 (thời gian đo 10 phút), lặp lại đúng 3 lần để lấy giá trị trung bình. Phép đo độ nhớt động học sử dụng 15g tinh bột tiền hồ hóa khô tuyệt đối hòa tan trong 300g nước cất ở nhiệt độ chuẩn 30°C, phân tích trên máy đo NDJ-1 với kim đo số 3 ở tốc độ 12 vòng/phút.
• Phương pháp phân tích và lý do lựa chọn: Số liệu thực nghiệm được xử lý bằng phương pháp thống kê toán học, phân tích phương sai (ANOVA) và kiểm định sai số theo quy tắc $3\sigma$ với độ tin cậy chuẩn $1 - \alpha = 95%$ ($z = 1,96$). Phương pháp này được lựa chọn nhằm triệt tiêu các sai số ngẫu nhiên phát sinh từ sự dao động áp suất nguồn hơi và tính chất không đồng nhất của màng bột, đảm bảo mô hình thực nghiệm có giá trị suy rộng cao. Toàn bộ chu kỳ nghiên cứu, tính toán kết cấu và thử nghiệm máy diễn ra xuyên suốt trong 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo nghiệm thực nghiệm trên máy sấy hai trống cấp liệu kiểu kẹp đã mang lại 4 phát hiện quan trọng có giá trị thực tiễn cao:

• Tối ưu hóa nồng độ sữa tinh bột cấp vào: Nồng độ huyền phù thích hợp nhất nằm trong dải 22 - 26°Bé. Khi nồng độ giảm xuống dưới 20°Bé, lượng nước cần bốc hơi tăng thêm 35%, kéo theo độ ẩm sản phẩm sau sấy vượt mức 13,8% và gây lãng phí nhiệt năng. Ngược lại, khi nồng độ vượt quá 28°Bé, độ nhớt của khối dịch hồ hóa tại khe kẹp tăng vọt, gây nghẽn cục bộ và làm bề mặt màng sấy không đồng đều.
• Quy luật ảnh hưởng của tốc độ quay tang trống: Tốc độ quay của hai trống sấy tỉ lệ nghịch với thời gian lưu nhiệt và tỉ lệ thuận với độ ẩm thành phẩm. Trong dải tốc độ tối ưu từ 4,5 đến 6,5 vòng/phút, thời gian màng bột bám dính và nhận nhiệt trên bề mặt trống đạt từ 6 đến 9 giây, đưa độ ẩm sản phẩm về mức tiêu chuẩn 9,5 - 11,2%, đồng thời giảm 22% nguy cơ cháy khét màng sấy so với khi vận hành ở tốc độ dưới 3,5 vòng/phút.
• Kiểm soát nhiệt độ bề mặt sấy và độ nhớt động học: Nhiệt độ bề mặt trống duy trì ở mức 145 - 160°C (tương ứng với áp suất hơi bão hòa cấp vào từ 5,0 đến 6,8 bar) giúp màng tinh bột chín hoàn toàn, đạt hiệu suất hồ hóa trên 96%. Ở chế độ nhiệt này, độ nhớt động học của tinh bột biến tính đạt giá trị cực đại từ 2.100 đến 2.550 cP, cao hơn 40% so với mẫu sấy ở dải nhiệt độ thấp dưới 130°C.
• Năng suất và tiêu hao năng lượng thực tế: Máy vận hành ổn định đạt năng suất thực tế từ 88,5 đến 92,0 kg/h, đạt 98,3% đến 102,2% công suất thiết kế ban đầu 90 kg/h, với mức tiêu hao nhiệt lượng đo được chỉ dao động quanh ngưỡng 720 - 780 kcal/kg ẩm bốc hơi.

Thảo luận kết quả

Cơ chế truyền nhiệt tiếp xúc trong máy sấy hai trống cấp liệu kiểu kẹp mang lại ưu thế vượt trội nhờ sự kết hợp đồng thời giữa biến dạng cơ học và gia nhiệt nhanh. Khi dịch sữa tinh bột được cấp vào khe giữa hai trống quay ngược chiều, nhiệt độ cao làm tinh bột hút nước trương nở tức thì tạo thành khối bột nhão dẻo có độ nhớt cao. Hai tang trống ép khối dẻo này thành một màng mỏng có độ dày từ 0,15 đến 0,30 mm bám chặt trên bề mặt kim loại. Nhờ chiều dày màng cực nhỏ, trở lực truyền nhiệt và truyền khối giảm thiểu tối đa, giúp quá trình thoát ẩm diễn ra mãnh liệt mà không làm gãy đứt các mạch phân tử polymer dài.

Khi so sánh với các công nghệ khác, phương pháp sấy hai trống thể hiện tính ưu việt rõ rệt. So với công nghệ sấy phun đòi hỏi nồng độ dịch nạp rất loãng (dưới 15% chất khô) và tiêu tốn nhiều điện năng cho quạt hút, máy sấy trống tiết kiệm hơn 28% chi phí năng lượng trên mỗi đơn vị sản phẩm. So với thiết bị đùn ép trục vít, màng sấy từ trống quay có độ xốp hạt cao hơn, khả năng phân tán trong nước nguội tăng 18% và không bị hiện tượng thoái hóa tinh bột sau thời gian dài lưu kho. Các tập hợp dữ liệu thực nghiệm về mối tương quan giữa nồng độ đầu vào, nhiệt độ tang sấy và tốc độ quay đối với độ ẩm và độ nhớt có thể được biểu diễn một cách trực quan qua đồ thị hàm hồi quy phi tuyến và bảng ma trận phương sai Fisher, khẳng định độ tin cậy tuyệt đối của quy trình công nghệ đề xuất.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu lý thuyết và khảo nghiệm thực tế, 4 giải pháp kỹ thuật cụ thể được đề xuất nhằm hoàn thiện dây chuyền sản xuất:

• Tự động hóa hệ thống cấp liệu và kiểm soát nồng độ: Lắp đặt bộ biến tần điều khiển tốc độ động cơ khuấy trộn kết hợp bơm định lượng màng, duy trì ổn định nồng độ huyền phù sữa tinh bột đầu vào ở mức 24 ± 1°Bé. Giải pháp này giúp nâng cao độ đồng đều của màng sấy thêm 15%, dự kiến hoàn thành trong vòng 3 tháng do phòng kỹ thuật công nghệ nhà máy chủ trì.
• Nâng cấp hệ thống phân phối hơi và tách nước ngưng: Thay thế van điều áp cơ bằng cụm van điều khiển điện tử kết hợp bẫy hơi nhiệt động học cao áp, duy trì áp suất hơi làm việc ổn định tại 6,0 ± 0,2 bar (tương đương nhiệt độ mặt trống 155°C). Mục tiêu cắt giảm 12% lượng hơi nước thất thoát vô ích, triển khai trong lộ trình 6 tháng bởi đội ngũ kỹ sư cơ điện.
• Cải tiến kết cấu và góc cắt của cụm dao cạo sản phẩm: Sử dụng vật liệu thép hợp kim chống mài mòn cao cấp (hoặc inox tôi cứng) để chế tạo lưỡi dao cạo, cố định góc nghiêng tiếp xúc từ 35° đến 42° so với tiếp tuyến mặt trống. Giải pháp này kéo dài tuổi thọ dao từ 40 giờ lên hơn 120 giờ làm việc liên tục, giao cho xưởng bảo trì cơ khí thực hiện định kỳ hàng quý.
• Thiết lập quy chuẩn kiểm soát chất lượng màng bột liên tục (Online QC): Áp dụng thiết bị đo độ ẩm online bằng sóng cận hồng ngoại (NIR) ngay tại cửa tháo liệu sau dao nạo, khống chế tỷ lệ phế phẩm màng sấy dưới mức 1,5% trong thời gian 12 tháng áp dụng thử nghiệm tại cơ sở chế biến.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị thực tiễn sâu rộng cho 4 nhóm đối tượng chuyên ngành:

• Kỹ sư thiết kế và chế tạo máy chế biến nông sản: Cung cấp đầy đủ công thức giải tích tính toán cân bằng nhiệt, phương pháp xác định diện tích bề mặt truyền nhiệt $F$ ($m^2$), tính chọn công suất động cơ $N_{dc}$ (kW) và thiết kế hệ thống truyền động bánh răng nón đảo chiều cho các dòng máy sấy tiếp xúc công nghiệp.
• Cán bộ quản lý kỹ thuật tại các nhà máy tinh bột sắn: Ứng dụng trực tiếp bộ thông số vận hành chuẩn (nhiệt độ 150 - 155°C, tốc độ quay 5,5 vòng/phút, nồng độ 24°Bé) để tối ưu hóa dây chuyền máy sấy hiện hữu, giảm suất hao phí nguyên liệu và nâng cao công suất vận hành máy lên mức 90 - 100 kg/h.
• Chuyên viên R&D ngành công nghệ thực phẩm và thức ăn chăn nuôi: Sử dụng các dẫn liệu khoa học về độ nhớt động học (2.100 - 2.500 cP) và độ hòa tan nguội để nghiên cứu công thức phối trộn thức ăn thủy sản cao cấp (chất kết dính màng cho thức ăn tôm cá, hạn chế tan rã trong nước sau 2 - 4 giờ).
• Giảng viên, học viên cao học và sinh viên ngành Cơ điện Nông nghiệp: Tài liệu tham khảo học thuật chuẩn mực về phương pháp quy hoạch thực nghiệm đơn yếu tố, kỹ thuật phân tích phương sai và ứng dụng công nghệ nhiệt - cơ trong cơ giới hóa chế biến nông sản sau thu hoạch.

Câu hỏi thường gặp

Tại sao máy sấy hai trống cấp liệu kiểu kẹp lại phù hợp nhất cho sản xuất tinh bột sắn tiền hồ hóa?

Cấu tạo hai tang trống quay ngược chiều tạo ra khe hẹp đóng vai trò như một buồng hồ hóa sơ bộ liên tục. Huyền phù tinh bột nồng độ 22 - 26°Bé khi đi qua khe được nấu chín tức thì và cán ép thành lớp màng siêu mỏng bám đều trên bề mặt tang truyền nhiệt. Cơ chế này tích hợp đồng thời hai công đoạn hồ hóa và sấy khô chỉ trong 6 - 9 giây, giúp tiết kiệm 30% chi phí đầu tư máy móc so với các hệ thống sấy nhiều công đoạn riêng biệt.

Những thông số công nghệ nào quyết định trực tiếp đến độ nhớt của tinh bột thành phẩm?

Độ nhớt động học của tinh bột biến tính phụ thuộc chặt chẽ vào ba thông số: nhiệt độ bề mặt trống sấy (tối ưu 145 - 160°C), thời gian lưu nhiệt qua tốc độ quay (5 - 6 vòng/phút), và nồng độ dịch cấp vào. Nếu nhiệt độ vượt quá 170°C hoặc thời gian tiếp xúc quá dài, các chuỗi polymer glucose sẽ bị thoái hóa nhiệt sâu, làm đứt gãy mạch phân tử và làm sụt giảm hơn 25% độ nhớt tiêu chuẩn của sản phẩm.

Thiết bị và phương pháp nào được sử dụng để xác định độ nhớt động học trong nghiên cứu?

Nghiên cứu sử dụng máy đo độ nhớt quay NDJ-1 với kim đo số 3, vận hành ở tốc độ chuẩn 12 vòng/phút. Quy trình đo được tiến hành bằng cách cân chính xác 15g tinh bột tiền hồ hóa (quy về độ ẩm khô tuyệt đối), hòa tan hoàn toàn vào nước cất để tạo thành 300g dung dịch hồ tinh bột 5% ở nhiệt độ ổn định 30°C trước khi đưa vào buồng đo của thiết bị.

Cách thức xử lý khi độ ẩm sản phẩm sau sấy bị vượt ngưỡng quy định 12%?

Để khắc phục hiện tượng độ ẩm vượt chuẩn, người vận hành cần tăng áp suất hơi cấp vào đường ống chính lên 6,0 - 6,5 bar để nâng nhiệt độ bề mặt trống, đồng thời sử dụng biến tần giảm tốc độ quay của hai tang trống xuống khoảng 4,5 - 5,0 vòng/phút nhằm kéo dài thời gian truyền nhiệt cho màng bột. Ngoài ra, cần kiểm tra và điều chỉnh nồng độ sữa tinh bột cấp vào đạt ngưỡng tối ưu 24°Bé.

Quy mô máy sấy năng suất 90 kg/h có khả năng mở rộng lên quy mô công nghiệp lớn hơn không?

Hệ thống hoàn toàn có khả năng nhân rộng công suất (Scale-up) dựa trên các nguyên lý đồng dạng nhiệt và động học máy. Bằng việc tăng kích thước đường kính trống từ 0,6m lên 1,2m và kéo dài chiều dài tang sấy từ 1,2m lên 3,0m, dây chuyền có thể nâng công suất lên mức 350 - 500 kg/h mà vẫn duy trì chính xác các chế độ công nghệ và chỉ tiêu chất lượng đã được xác lập trong nghiên cứu này.

Kết luận

• Chế tạo thành công mô hình máy sấy hai trống cấp liệu kiểu kẹp với năng suất thực tế đạt 88,5 - 92,0 kg/h, đáp ứng hoàn hảo yêu cầu kỹ thuật của dây chuyền sản xuất tinh bột biến tính quy mô vừa và nhỏ.
• Xác định chính xác bộ thông số công nghệ tối ưu: nồng độ huyền phù sữa tinh bột đạt 22 - 26°Bé, nhiệt độ bề mặt trống duy trì ở mức 145 - 160°C (áp suất hơi 5 - 7 bar), và tốc độ quay tang trống từ 4,5 đến 6,5 vòng/phút.
• Chất lượng sản phẩm tinh bột tiền hồ hóa đạt chuẩn thương phẩm vượt trội với độ ẩm an toàn từ 9,5% đến 11,2% và độ nhớt động học đạt đỉnh từ 2.100 đến 2.550 cP.
• Ứng dụng thành công phương pháp quy hoạch thực nghiệm và giải tích thống kê với độ tin cậy 95%, cung cấp luận cứ khoa học vững chắc cho việc thiết kế thiết bị sấy màng tiếp xúc trong nước.
• Giảm mức tiêu hao nhiệt lượng xuống ngưỡng 720 - 780 kcal/kg ẩm bốc hơi, mang lại hiệu quả kinh tế cao và khả năng cạnh tranh trực tiếp với các dòng máy ngoại nhập.

Đóng góp quan trọng nhất của luận văn là đã hoàn thiện trọn vẹn cơ sở lý thuyết, quy trình công nghệ và hồ sơ thiết kế cơ khí cho dòng máy sấy hai trống nội địa, giải quyết triệt để bài toán phụ thuộc công nghệ trong sản xuất tinh bột sắn biến tính giá trị gia tăng cao. Trong kế hoạch 6 - 12 tháng tới, các cơ sở sản xuất nên tiến hành tích hợp hệ thống điều khiển tự động hóa PLC và chuyển giao công nghệ ở quy mô công nghiệp 500 kg/h. Quý độc giả, kỹ sư và doanh nghiệp quan tâm có thể liên hệ trực tiếp đơn vị nghiên cứu hoặc tham khảo toàn văn luận văn tại thư viện để tiếp cận trọn bộ bản vẽ thiết kế cơ khí và thuật toán nhiệt động lực học chi tiết.
