Nghiên cứu tổng hợp và đánh giá hoạt tính quang xúc tác của vật liệu BiVO4 trong xử lý thuốc trừ sâu

Luận văn thạc sĩ phân tích hus nghiên cứu tổng hợp đánh giá hoạt tính quang xúc tác của vật liệu biv04 và ứng dụng xử lý thuốc, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải

• Chuyên ngành: Vật lý, Hóa học, Môi trường
• Đề tài: Nghiên cứu quang xúc tác BiVO4 trong xử lý thuốc trừ sâu photpho hữu cơ
• Loại tài liệu: Luận văn

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Lý thuyết vùng năng lượng của chất rắn
• 1.2. Cơ chế hoạt động của vật liệu xúc tác quang
• 1.3. Các quá trình xảy ra trong dung dịch khi phân hủy chất hữu cơ sử dụng vật liệu xúc tác quang dưới tác dụng của ánh sáng
• 1.4. Tổng quan tình hình xử lý ô nhiễm thuốc trừ sâu dùng chất xúc tác quang
• 1.4.1. Tổng quan về thuốc trừ sâu
• 1.4.2. Ô nhiễm thuốc trừ sâu từ các hoạt động công-nông nghiệp
• 1.4.3. Ô nhiễm môi trường ở Việt Nam
• 1.4.4. Tóm tắt các phương pháp xử lý thuốc trừ sâu chứa trong nước thải
• 1.5. Thuốc trừ sâu photpho hữu cơ và tác hại
• 1.5.1. Thuốc trừ sâu photpho hữu cơ
• 1.5.2. Các tác hại do thuốc trừ sâu photpho hữu cơ gây ra
• 1.6. Tổng quan về tình hình xử lý môi trường ô nhiễm thuốc trừ sâu có sử dụng chất xúc tác quang
• 1.7. Tổng quan về BiVO4 và khả năng xử lý môi trường
• 1.7.1. Vật liệu xúc tác quang BiVO4
• 1.7.2. Cơ chế xúc tác quang của BiVO4
• 1.7.3. Các phương pháp tổng hợp BiVO4
• 1.7.3.1. Phương pháp phản ứng pha rắn

Tóm tắt

I. Tổng quan về nghiên cứu quang xúc tác BiVO4 trong xử lý thuốc trừ sâu

Nghiên cứu quang xúc tác BiVO4 đã trở thành một lĩnh vực quan trọng trong việc xử lý ô nhiễm môi trường, đặc biệt là trong việc phân hủy thuốc trừ sâu. BiVO4, với tính chất quang xúc tác vượt trội, có khả năng hoạt động dưới ánh sáng nhìn thấy, điều này giúp mở rộng khả năng ứng dụng của nó trong xử lý nước thải. Việc sử dụng BiVO4 không chỉ giúp giảm thiểu ô nhiễm mà còn mang lại giải pháp bền vững cho ngành nông nghiệp.

1.1. Tính chất quang học của BiVO4 và ứng dụng trong xử lý thuốc trừ sâu

BiVO4 có độ rộng vùng cấm khoảng 2,4 eV, cho phép nó hấp thụ ánh sáng trong vùng nhìn thấy. Điều này làm cho BiVO4 trở thành một lựa chọn lý tưởng cho các ứng dụng quang xúc tác. Nghiên cứu đã chỉ ra rằng BiVO4 có thể phân hủy hiệu quả nhiều loại thuốc trừ sâu, đặc biệt là thuốc trừ sâu photpho hữu cơ, nhờ vào khả năng tạo ra các gốc tự do dưới ánh sáng.

1.2. Lịch sử nghiên cứu và phát triển BiVO4 trong xử lý ô nhiễm

Nghiên cứu về BiVO4 bắt đầu từ những năm gần đây, với nhiều công trình tập trung vào việc cải thiện hoạt tính quang xúc tác của nó. Các phương pháp tổng hợp như sol-gel và thủy nhiệt đã được áp dụng để tối ưu hóa cấu trúc và tính chất của BiVO4, từ đó nâng cao hiệu suất trong việc xử lý thuốc trừ sâu.

II. Vấn đề ô nhiễm môi trường do thuốc trừ sâu và thách thức trong xử lý

Ô nhiễm môi trường do thuốc trừ sâu đang trở thành một vấn đề nghiêm trọng, ảnh hưởng đến sức khỏe con người và hệ sinh thái. Các loại thuốc trừ sâu như photpho hữu cơ có khả năng gây độc cao, dẫn đến ô nhiễm nguồn nước và đất. Việc xử lý nước thải chứa thuốc trừ sâu là một thách thức lớn, đòi hỏi các phương pháp hiệu quả và bền vững.

2.1. Tác động của thuốc trừ sâu đến sức khỏe con người và môi trường

Thuốc trừ sâu, đặc biệt là các hợp chất photpho hữu cơ, có thể gây ra nhiều vấn đề sức khỏe nghiêm trọng, từ ngộ độc cấp tính đến các bệnh mãn tính. Ô nhiễm nguồn nước do thuốc trừ sâu không chỉ ảnh hưởng đến con người mà còn đến động vật và thực vật, gây ra sự mất cân bằng sinh thái.

2.2. Thách thức trong việc xử lý nước thải chứa thuốc trừ sâu

Việc xử lý nước thải chứa thuốc trừ sâu gặp nhiều khó khăn do tính chất bền vững của các hợp chất này. Các phương pháp truyền thống như hóa học và sinh học thường không hiệu quả trong việc phân hủy hoàn toàn các chất ô nhiễm này, do đó cần tìm kiếm các giải pháp mới như quang xúc tác.

III. Phương pháp tổng hợp BiVO4 và cải thiện hoạt tính quang xúc tác

Các phương pháp tổng hợp BiVO4 đóng vai trò quan trọng trong việc nâng cao hiệu suất quang xúc tác của nó. Phương pháp thủy nhiệt đã được chứng minh là một trong những phương pháp hiệu quả nhất, cho phép kiểm soát cấu trúc và kích thước hạt của BiVO4, từ đó cải thiện khả năng phân hủy thuốc trừ sâu.

3.1. Phương pháp thủy nhiệt trong tổng hợp BiVO4

Phương pháp thủy nhiệt cho phép tổng hợp BiVO4 với cấu trúc tinh thể tốt và kích thước hạt đồng đều. Điều này giúp tăng cường hoạt tính quang xúc tác, cho phép BiVO4 hoạt động hiệu quả hơn trong việc phân hủy thuốc trừ sâu dưới ánh sáng nhìn thấy.

3.2. Các yếu tố ảnh hưởng đến hoạt tính quang xúc tác của BiVO4

Hoạt tính quang xúc tác của BiVO4 phụ thuộc vào nhiều yếu tố như cấu trúc tinh thể, kích thước hạt và điều kiện tổng hợp. Việc tối ưu hóa các yếu tố này có thể giúp nâng cao hiệu suất phân hủy thuốc trừ sâu, từ đó mở rộng ứng dụng của BiVO4 trong xử lý ô nhiễm.

IV. Ứng dụng thực tiễn của BiVO4 trong xử lý thuốc trừ sâu

BiVO4 đã được áp dụng trong nhiều nghiên cứu thực nghiệm để đánh giá khả năng phân hủy thuốc trừ sâu. Kết quả cho thấy BiVO4 có thể phân hủy hiệu quả nhiều loại thuốc trừ sâu photpho hữu cơ, mở ra hướng đi mới cho việc xử lý ô nhiễm môi trường.

4.1. Kết quả nghiên cứu về khả năng phân hủy thuốc trừ sâu của BiVO4

Nhiều nghiên cứu đã chỉ ra rằng BiVO4 có thể phân hủy hiệu quả các hợp chất như chlorpyrifos và malathion dưới ánh sáng nhìn thấy. Kết quả này cho thấy tiềm năng lớn của BiVO4 trong việc xử lý nước thải ô nhiễm thuốc trừ sâu.

4.2. Ứng dụng BiVO4 trong các hệ thống xử lý nước thải

BiVO4 có thể được tích hợp vào các hệ thống xử lý nước thải hiện đại, giúp nâng cao hiệu quả xử lý ô nhiễm. Việc sử dụng BiVO4 không chỉ giúp giảm thiểu ô nhiễm mà còn góp phần vào phát triển bền vững trong ngành nông nghiệp.

V. Kết luận và triển vọng tương lai của nghiên cứu BiVO4

Nghiên cứu về BiVO4 trong xử lý thuốc trừ sâu đang mở ra nhiều cơ hội mới cho việc phát triển các giải pháp bền vững. Với khả năng phân hủy hiệu quả các hợp chất ô nhiễm, BiVO4 có thể trở thành một trong những vật liệu chủ chốt trong xử lý nước thải trong tương lai.

5.1. Tóm tắt những lợi ích của BiVO4 trong xử lý ô nhiễm

BiVO4 không chỉ có khả năng phân hủy hiệu quả thuốc trừ sâu mà còn thân thiện với môi trường, dễ dàng tổng hợp và có chi phí thấp. Những lợi ích này làm cho BiVO4 trở thành một lựa chọn lý tưởng cho các ứng dụng xử lý ô nhiễm.

5.2. Hướng nghiên cứu trong tương lai về BiVO4

Các nghiên cứu trong tương lai cần tập trung vào việc tối ưu hóa quy trình tổng hợp BiVO4, cải thiện hoạt tính quang xúc tác và mở rộng ứng dụng của nó trong xử lý các loại ô nhiễm khác. Điều này sẽ giúp BiVO4 trở thành một giải pháp hiệu quả cho các vấn đề ô nhiễm môi trường hiện nay.

Nội dung chính

Tổng quan nghiên cứu

Tại Việt Nam, hoạt động sản xuất nông nghiệp thâm canh đang tiêu thụ một khối lượng hóa chất bảo vệ thực vật rất lớn, trong đó các loại thuốc trừ sâu chiếm từ 70% đến 80% tổng chi phí hóa chất nông nghiệp. Các khảo sát thực địa trên 556 hộ nông dân (gồm 156 hộ tại Tiền Giang, 200 hộ tại Đan Phượng và 200 hộ tại Tây Tựu) cho thấy có tới 80% số hộ xử lý bao bì và vỏ chai đựng hóa chất trực tiếp ra kênh mương, bờ ruộng mà không qua bất kỳ quy trình xử lý nào. Thói quen canh tác này dẫn đến ô nhiễm nghiêm trọng nguồn nước mặt, nước ngầm và hệ sinh thái thủy sinh. Trong số các hợp chất bảo vệ thực vật, nhóm thuốc trừ sâu photpho hữu cơ chiếm từ 20% đến 30% tổng số các ca ngộ độc cấp tính phải nhập viện cấp cứu do độc tính thần kinh cao và khả năng hòa tan mạnh trong môi trường nước.

Trước thực trạng ô nhiễm trên, việc xử lý triệt để dư lượng photpho hữu cơ trong nước thải trở thành yêu cầu cấp bách nhằm đáp ứng các tiêu chuẩn xả thải theo quy định pháp luật môi trường hiện hành. Các phương pháp xử lý truyền thống như thiêu đốt nhiệt hay phân hủy sinh học bộc lộ nhiều điểm hạn chế về chi phí vận hành cao, tốc độ phản ứng chậm và nguy cơ tạo sản phẩm phụ độc hại. Ngược lại, công nghệ quang xúc tác dị thể nổi lên như một giải pháp xử lý triệt để và thân thiện với môi trường. Mặc dù vật liệu titan đioxit (TiO2) được sử dụng phổ biến, nhưng độ rộng vùng cấm lớn khoảng 3,2 eV khiến nó chỉ hoạt động dưới bức xạ tử ngoại chiếm chưa đầy 5% năng lượng mặt trời. Nhằm khắc phục rào cản này, bitmut octovanađat (BiVO4) với năng lượng vùng cấm hẹp 2,4 eV được nghiên cứu để tận dụng tối đa vùng ánh sáng nhìn thấy. Luận văn này tập trung tối ưu hóa quy trình thủy nhiệt chế tạo BiVO4 đơn pha đơn tà ở nhiệt độ thấp và đánh giá khả năng phân hủy ba hoạt chất photpho hữu cơ gồm Diazinon, Malathion và Chlorpyrifos Ethyl, hướng tới đáp ứng quy chuẩn QCVN 40:2011/BTNMT về nước thải công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở khoa học của đề tài được xây dựng trên thuyết vùng năng lượng của chất rắn và cơ chế quang xúc tác dị thể của vật liệu bán dẫn. Cấu trúc điện tử của chất bán dẫn bao gồm vùng hóa trị (Valence Band - VB) và vùng dẫn (Conduction Band - CB), được ngăn cách bởi khoảng cách năng lượng vùng cấm (Eg). Khi hấp thụ photon ánh sáng có năng lượng thích hợp ($h\nu \ge E_g$), các điện tử ($e^-$) nhận năng lượng sẽ chuyển dời từ vùng hóa trị lên vùng dẫn, đồng thời để lại các lỗ trống ($h^+$) mang điện tích dương ở vùng hóa trị. Cặp electron - lỗ trống này tham gia vào các phản ứng oxi hóa - khử trên bề mặt phân chia pha: điện tử ở vùng dẫn khử oxy hòa tan thành gốc anion superoxide ($\cdot O_2^-$), trong khi lỗ trống ở vùng hóa trị oxi hóa các phân tử nước hoặc ion hydroxyl tạo thành gốc tự do hydroxyl ($\cdot OH$) có hoạt tính oxi hóa cực mạnh để bẻ gãy các liên kết hữu cơ bền vững.

Vật liệu BiVO4 có thể kết tinh ở ba dạng thù hình chính: cấu trúc tứ giác zircon, tứ giác scheelite và đơn tà scheelite (m-BiVO4). Trong đó, dạng tinh thể đơn tà thể hiện hoạt tính quang xúc tác vượt trội nhất nhờ sự biến dạng hình học của các đa diện phối trí và mật độ trạng thái điện tử thuận lợi. Hoạt tính quang hóa của BiVO4 phụ thuộc trực tiếp vào mức độ hoàn thiện mạng tinh thể, hình thái vi cấu trúc, độ rộng vùng cấm và tỷ lệ tự pha tạp giữa các ion kim loại vanadi $V^{4+}/V^{5+}$ trên bề mặt vật liệu.

Phương pháp nghiên cứu

Quy trình thực nghiệm chế tạo vật liệu được triển khai thông qua phương pháp thủy nhiệt có kiểm soát nồng độ axit nitric. Mẫu nghiên cứu sử dụng cỡ mẫu cố định gồm 1 mmol muối Bitmut(III) nitrat pentahidrat ($\text{Bi(NO}_3)_3\cdot 5\text{H}_2\text{O}$) hòa tan trong 10 ml dung dịch axit nitric ($\text{HNO}_3$) ở các nồng độ khảo sát 2 M, 4 M, 8 M và 10 M, kết hợp cùng 1 mmol muối Ammoni vanadat ($\text{NH}_4\text{VO}_3$) hòa tan trong 30 ml nước cất ở 70 °C. Hỗn hợp phản ứng được nạp vào bình teflon dung tích 100 ml (chiếm 80% thể tích) đặt trong thiết bị autoclave chịu áp suất cao, tiến hành thủy nhiệt ở nhiệt độ 60 °C liên tục trong 48 giờ. Để đối chứng, mẫu BiVO4 dạng khối cũng được tổng hợp bằng phương pháp phản ứng pha rắn truyền thống từ hỗn hợp tiền chất đồng tỷ lệ hợp thức ở nhiệt độ nung 800 °C trong 3 giờ.

Các đặc tính cấu trúc và quang học của vật liệu được phân tích bằng hệ thống nhiễu xạ tia X (XRD Siemens D5000) sử dụng bức xạ Cu-Kα ($\lambda = 0,15406\text{ nm}$), quét góc $2\theta$ từ 10 độ đến 60 độ với tốc độ 0,03 độ/giây; kính hiển vi điện tử quét phát xạ trường (FE-SEM Hitachi S-4800); và máy quang phổ phản xạ khuếch tán tử ngoại - khả kiến (UV-Vis DR Jasco 670). Hiệu suất phân hủy quang xúc tác được đánh giá bằng hệ thống sắc ký lỏng hiệu năng cao đầu dò tử ngoại (HPLC-UV Shimadzu CTO-10ASVP) trang bị cột KYA HiQC Sil C18HS ($4,6 \times 250\text{ mm}$), pha động isocratic methanol/nước tỷ lệ 75:25, tốc độ dòng 1,0 ml/phút, thể tích bơm mẫu 20 $\mu\text{l}$ và bước sóng phát hiện 290 nm đối với Diazinon. Các hoạt chất Chlorpyrifos Ethyl và Malathion được định lượng bằng hệ thống sắc ký lỏng ghép nối khối phổ (LC-MS) và GC/MS theo quy trình tiêu chuẩn cơ sở TCCS: 2011/BVTV. Việc lựa chọn phương pháp phân tích sắc ký giúp tách biệt chính xác các thành phần nền và định lượng dư lượng thuốc trừ sâu ở nồng độ vết với độ nhạy và độ tin cậy rất cao.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đã xác lập 4 phát hiện khoa học mang tính đột phá về cấu trúc và hoạt tính của vật liệu:

1. Tổng hợp thành công BiVO4 đơn tà đơn pha ở nhiệt độ 60 °C: Giản đồ nhiễu xạ tia X chỉ ra rằng khi nồng độ $\text{HNO}_3$ đạt mức tối ưu 8 M, vật liệu hoàn toàn kết tinh ở pha đơn tà (m-BiVO4) với hiệu suất chuyển hóa đạt 65%. Đây là mức nhiệt độ tổng hợp pha đơn tà thấp nhất được công bố mà không cần sử dụng bất kỳ chất hoạt động bề mặt hay chất tạo phức nào. Ảnh FE-SEM xác nhận các hạt tinh thể có dạng hình hộp đáy vuông đồng đều với kích thước $46\text{ }\mu\text{m} \times 46\text{ }\mu\text{m} \times 17\text{ }\mu\text{m}$.
2. Dịch chuyển mạnh bờ hấp thụ quang học về vùng khả kiến: Phổ phản xạ khuếch tán UV-Vis DR ghi nhận bờ hấp thụ của mẫu BiVO4 thủy nhiệt dịch chuyển từ mức 550 nm (ở mẫu pha rắn) lên đến 615 nm. Sự thu hẹp vùng cấm quang học này xuất phát từ hiện tượng tự pha tạp ion $V^{4+}$ và các khuyết tật oxy trên bề mặt vật liệu dưới tác động của môi trường axit mạnh.
3. Hiệu suất phân hủy phẩm màu và thuốc trừ sâu Diazinon vượt trội: Khi thử nghiệm trên dung dịch Methyl Orange (10 ppm, 0,025 g chất xúc tác trong 250 ml), mẫu BiVO4 thủy nhiệt đạt hiệu suất phân hủy 89,47% sau 120 phút chiếu sáng, cao gấp 2,73 lần so với mẫu pha rắn (32,75%). Đối với Diazinon ở 3 dải nồng độ 15 ppm, 20 ppm và 25 ppm, tổng tỷ lệ loại bỏ bao gồm hấp phụ trong tối (đạt 96% ở mẫu 15 ppm) và quang phân hủy sau 120 phút đạt gần 97%, đưa nồng độ dư lượng còn lại về mức 0,65 ppm (thấp hơn giới hạn phát hiện LOD = 1,3 ppm).
4. Phân hủy hiệu quả Malathion và Chlorpyrifos Ethyl: Hoạt chất Malathion ở nồng độ ban đầu 43,17 ppb giảm xuống còn 14,67 ppb (hiệu suất phân hủy đạt 66,02% sau 120 phút). Hoạt chất Chlorpyrifos Ethyl có nồng độ ban đầu 204,85 ppb khi kết hợp thêm một lượng nhỏ $\text{H}_2\text{O}_2$ đã phân hủy nhanh chóng, đạt hiệu suất 71,75% sau 30 phút, 86,09% sau 60 phút và đạt 90,66% sau 120 phút chiếu xạ, đưa hàm lượng còn lại xuống 19,13 ppb, đáp ứng nghiêm ngặt giới hạn quy định trong QCVN 40:2011/BTNMT.

Thảo luận kết quả

Cơ chế phân hủy nâng cao của vật liệu m-BiVO4 được thúc đẩy bởi sự gia tăng nồng độ khuyết thiếu oxy và tỷ lệ $V^{4+}/V^{5+}$, giúp tạo ra các bẫy điện tử tạm thời, kéo dài thời gian sống của các hạt mang điện và ngăn chặn quá trình tái kết hợp của cặp electron - lỗ trống. Kết quả thực nghiệm phân tích hàm lượng Diazinon theo thời gian cho thấy động học phân hủy diễn ra qua hai giai đoạn rõ rệt: giai đoạn hấp phụ ban đầu trong bóng tối suốt 30 phút đầu tiên, tiếp nối bởi quá trình giải hấp và phân hủy quang hóa cưỡng bức dưới bức xạ đèn Xenon công suất 450 W.

Dữ liệu thực nghiệm phân tích được trình bày trực quan qua đường cong suy giảm nồng độ tương đối ($C/C_0$) theo trục thời gian từ 0 đến 120 phút, kết hợp với các sắc ký đồ HPLC-UV tại bước sóng 290 nm. Đường chuẩn của Diazinon được thiết lập qua 7 điểm nồng độ từ 0,5 ppm đến 25 ppm cho hệ số tương quan tuyến tính rất cao với $R^2 = 0,998$, giới hạn phát hiện LOD đạt 1,3 ppm và giới hạn định lượng LOQ đạt 4,3 ppm. Sự suy giảm diện tích pic sắc ký đặc trưng ở thời gian lưu 12,5 đến 15 phút về sát đường nền đã chứng minh các hoạt chất độc hại đã bị khoáng hóa triệt để thành các hợp chất vô cơ không độc.

Đề xuất và khuyến nghị

Nhằm chuyển giao kết quả nghiên cứu vào thực tiễn xử lý ô nhiễm môi trường nông nghiệp, bốn giải pháp trọng tâm được đề xuất như sau:

1. Chuẩn hóa và nâng quy mô quy trình tổng hợp m-BiVO4: Tiến hành nâng cấp thiết bị phản ứng thủy nhiệt từ quy mô phòng thí nghiệm (dung tích 100 ml) lên hệ thống nồi phản ứng autoclave bán công nghiệp dung tích 50 đến 100 lít trong giai đoạn 2026-2027, nâng sản lượng mẻ từ 0,05 kg lên 5 đến 10 kg vật liệu nhằm hạ giá thành chế tạo xuống dưới 150.000 VNĐ/kg.
2. Thiết kế module xử lý quang xúc tác kết hợp chất oxi hóa H2O2: Triển khai lắp đặt các trạm xử lý nước thải pilot công suất 10 đến 50 $\text{m}^3/\text{ngày}$ tại các cơ sở sang chiết, đóng gói hóa chất bảo vệ thực vật và các vùng chuyên canh nông nghiệp tập trung, đặt mục tiêu phân hủy trên 90% lượng Chlorpyrifos Ethyl và Diazinon trong vòng 60 phút vận hành.
3. Nghiên cứu công nghệ cố định vật liệu trên giá thể mang: Khắc phục triệt để nhược điểm thu hồi hạt xúc tác dạng bột mịn bằng cách phủ màng BiVO4 lên bề mặt gốm xốp, sợi thủy tinh hoặc hạt nổi polymer, đảm bảo khả năng tái sử dụng liên tục qua 15 chu kỳ xử lý với mức suy giảm hoạt tính không vượt quá 5%.
4. Xây dựng hệ thống thu gom và quy chế quản lý chất thải hóa chất nông nghiệp: Cơ quan quản lý tại các địa phương như Tiền Giang và Hà Nội cần ban hành hướng dẫn kỹ thuật thu gom bao gói thuốc trừ sâu, phấn đấu đạt mục tiêu 100% các xã nông thôn mới có bể chứa rác thải nguy hại đạt chuẩn vào năm 2028, chấm dứt hoàn toàn tình trạng 80% hộ dân xả thải trực tiếp ra kênh rạch.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị học thuật và ứng dụng thiết thực cho 4 nhóm đối tượng chính:

1. Học viên cao học, nghiên cứu sinh và nhà khoa học chuyên ngành Hóa học, Vật liệu và Môi trường: Tài liệu cung cấp quy trình công nghệ thủy nhiệt ở nhiệt độ thấp 60 °C, cơ chế tự pha tạp điện tử và phương pháp luận khảo sát quang xúc tác dưới ánh sáng khả kiến.
2. Kỹ sư công nghệ và chuyên gia vận hành xử lý nước thải: Sử dụng dữ liệu thực nghiệm về động học phân hủy của Diazinon, Malathion, Chlorpyrifos Ethyl và thông số nồng độ để thiết kế, tối ưu hóa các module oxy hóa nâng cao (AOPs) tại các nhà máy xử lý nước thải công nghiệp.
3. Cán bộ quản lý tại Chi cục Bảo vệ Thực vật và Sở Tài nguyên và Môi trường: Cung cấp cơ sở dữ liệu khoa học về mức độ ô nhiễm thực tế tại các vùng canh tác và căn cứ kỹ thuật để xây dựng các quy chuẩn xả thải thuốc bảo vệ thực vật nghiêm ngặt hơn.
4. Các doanh nghiệp sản xuất hóa chất nông nghiệp và công ty công nghệ môi trường: Nắm bắt quy trình chế tạo vật liệu xúc tác giá rẻ để ứng dụng vào hệ thống xử lý nội bộ, giúp giảm thiểu rủi ro pháp lý và đảm bảo phát triển nông nghiệp xanh, bền vững.

Câu hỏi thường gặp

Tại sao vật liệu BiVO4 lại có triển vọng thay thế hoàn toàn TiO2 trong xử lý quang xúc tác nước thải?
Vật liệu BiVO4 sở hữu năng lượng vùng cấm hẹp 2,4 eV, cho phép hấp thụ mạnh bức xạ trong vùng ánh sáng nhìn thấy chiếm khoảng 43% năng lượng mặt trời. Ngược lại, TiO2 có vùng cấm rộng 3,2 eV nên chỉ hoạt động dưới tia cực tím chiếm dưới 5% quang phổ mặt trời, đòi hỏi nguồn kích thích nhân tạo tốn kém.

Quy trình thủy nhiệt trong luận văn có điểm đột phá kỹ thuật nào so với các nghiên cứu trước đây?
Nghiên cứu đã thành công trong việc tổng hợp đơn pha BiVO4 đơn tà ở nhiệt độ 60 °C trong môi trường $\text{HNO}_3$ 8 M với hiệu suất 65%. Đây là mức nhiệt độ thấp nhất từ trước tới nay, loại bỏ hoàn toàn nhu cầu sử dụng các chất tạo phức đắt tiền như EDTA hay nhiệt độ phản ứng trên 80 °C.

Việc bổ sung hydrogen peroxide (H2O2) đóng vai trò gì trong phản ứng phân hủy Chlorpyrifos Ethyl?
Hydrogen peroxide hoạt động như chất bẫy điện tử hiệu quả trên bề mặt chất bán dẫn, làm giảm thiểu hiện tượng tái kết hợp giữa điện tử và lỗ trống. Đồng thời, phản ứng giữa $\text{H}_2\text{O}_2$ và điện tử quang sinh tạo thêm nhiều gốc tự do hydroxyl ($\cdot OH$), nâng hiệu suất phân hủy Chlorpyrifos Ethyl lên 90,66% sau 120 phút.

Độ tin cậy và giới hạn phân tích của phương pháp HPLC-UV đối với Diazinon được xác lập như thế nào?
Phương pháp HPLC-UV thiết lập đường chuẩn gồm 7 điểm nồng độ từ 0,5 ppm đến 25 ppm tại bước sóng 290 nm với hệ số tương quan tuyến tính $R^2 = 0,998$. Phương pháp đạt giới hạn phát hiện LOD là 1,3 ppm và giới hạn định lượng LOQ là 4,3 ppm ở độ tin cậy 95%.

Hiệu quả phân hủy của 3 loại thuốc trừ sâu photpho hữu cơ trong nghiên cứu có sự khác biệt ra sao?
Dưới tác dụng của ánh sáng khả kiến sau 120 phút chiếu xạ, Diazinon phân hủy đạt gần 97% đưa nồng độ về dưới LOD; Malathion phân hủy 66,02% (từ 43,17 ppb xuống 14,67 ppb); và Chlorpyrifos Ethyl khi có thêm $\text{H}_2\text{O}_2$ đạt hiệu suất phân hủy cao nhất 90,66% (từ 204,85 ppb xuống 19,13 ppb).

Kết luận

• Tổng hợp thành công vật liệu quang xúc tác m-BiVO4 đơn pha ở nhiệt độ thấp kỷ lục 60 °C với sự hỗ trợ của dung dịch $\text{HNO}_3$ 8 M.
• Mở rộng bờ hấp thụ ánh sáng khả kiến của vật liệu lên bước sóng 615 nm nhờ cơ chế tự pha tạp ion kim loại $V^{4+}$.
• Phân hủy hiệu quả chất màu Methyl Orange đạt 89,47% sau 120 phút, vượt trội hoàn toàn so với mẫu tổng hợp bằng phản ứng pha rắn (32,75%).
• Loại bỏ triệt để ba loại hoạt chất thuốc trừ sâu photpho hữu cơ: Diazinon (97%), Chlorpyrifos Ethyl (90,66%) và Malathion (66,02%) dưới nguồn ánh sáng nhìn thấy.
• Hạ nồng độ dư lượng các chất ô nhiễm trong nước thải xuống dưới ngưỡng giới hạn cho phép theo quy chuẩn kỹ thuật quốc gia QCVN 40:2011/BTNMT.

Luận văn đã đóng góp một giải pháp công nghệ vật liệu mới với chi phí thấp, quy trình tổng hợp đơn giản và hiệu quả xử lý cao đối với các chất ô nhiễm hữu cơ bền vững. Trong lộ trình 12 đến 24 tháng tới, hướng nghiên cứu cần tập trung hoàn thiện công nghệ cố định vật liệu trên giá thể dạng màng mỏng và thử nghiệm hệ thống dòng chảy liên tục tại hiện trường. Hãy liên hệ và hợp tác với nhóm nghiên cứu để cùng triển khai ứng dụng công nghệ quang xúc tác tiên tiến vào thực tiễn bảo vệ nguồn nước nông nghiệp.

Trích đoạn nội dung tài liệu

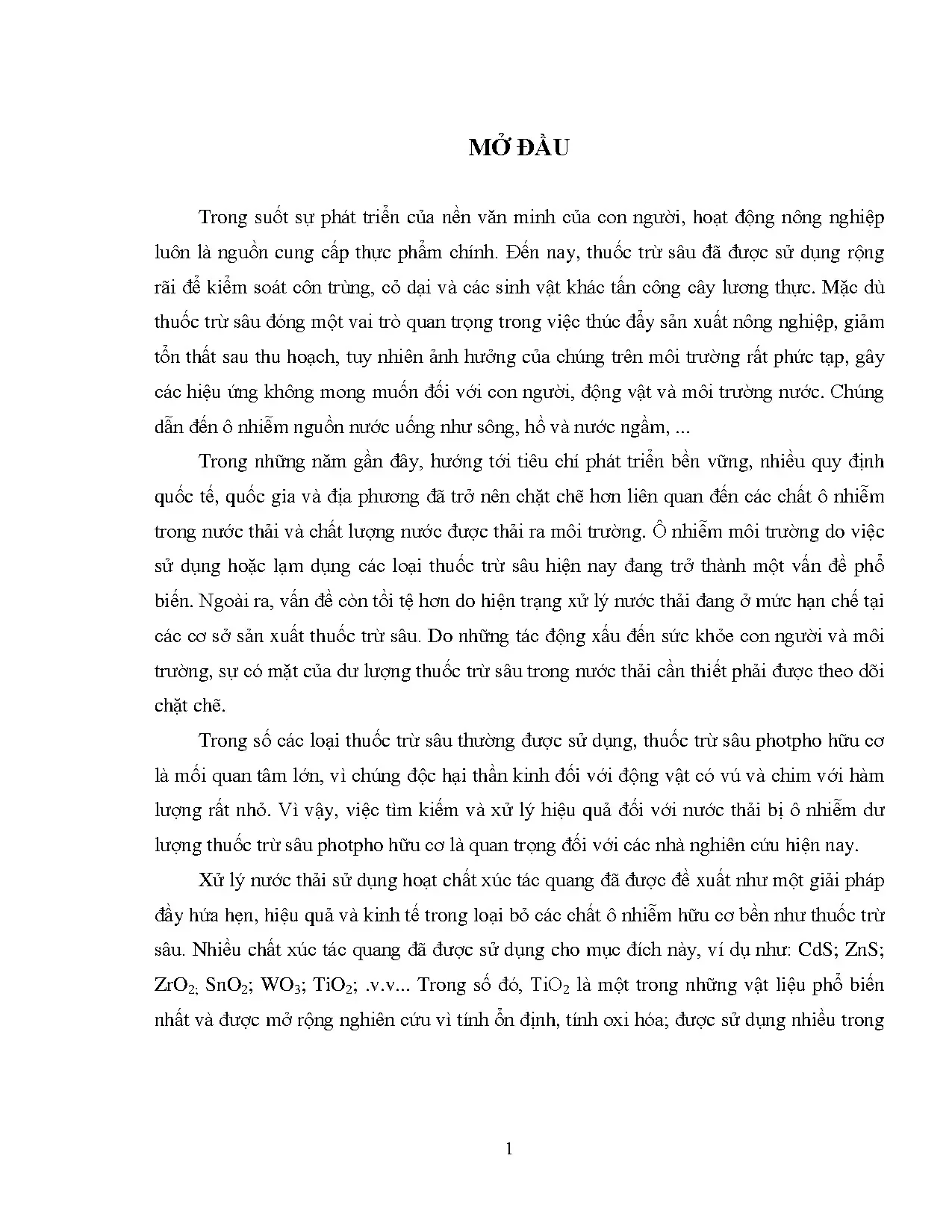

MỞ ĐẦU Trong suốt sự phát triển của nền văn minh của con ngƣời, hoạt động nông nghiệp luôn là nguồn cung cấp thực phẩm chính. Đến nay, thuốc trừ sâu đã đƣợc sử dụng rộng rãi để kiểm soát côn trùng, cỏ dại và các sinh vật khác tấn công cây lƣơng thực. Mặc dù thuốc trừ sâu đóng một vai trò quan trọng trong việc thúc đẩy sản xuất nông nghiệp, giảm tổn thất sau thu hoạch, tuy nhiên ảnh hƣởng của chúng trên môi trƣờng rất phức tạp, gây các hiệu ứng không mong muốn đối với con ngƣời, động vật và môi trƣờng nƣớc. Chúng dẫn đến ô nhiễm nguồn nƣớc uống nhƣ sông, hồ và nƣớc ngầm,.

Trong những năm gần đây, hƣớng tới tiêu chí phát triển bền vững, nhiều quy định quốc tế, quốc gia và địa phƣơng đã trở nên chặt chẽ hơn liên quan đến các chất ô nhiễm trong nƣớc thải và chất lƣợng nƣớc đƣợc thải ra môi trƣờng. Ô nhiễm môi trƣờng do việc sử dụng hoặc lạm dụng các loại thuốc trừ sâu hiện nay đang trở thành một vấn đề phổ biến. Ngoài ra, vấn đề còn tồi tệ hơn do hiện trạng xử lý nƣớc thải đang ở mức hạn chế tại các cơ sở sản xuất thuốc trừ sâu. Do những tác động xấu đến sức khỏe con ngƣời và môi trƣờng, sự có mặt của dƣ lƣợng thuốc trừ sâu trong nƣớc thải cần thiết phải đƣợc theo dõi chặt chẽ.

Trong số các loại thuốc trừ sâu thƣờng đƣợc sử dụng, thuốc trừ sâu photpho hữu cơ là mối quan tâm lớn, vì chúng độc hại thần kinh đối với động vật có vú và chim với hàm lƣợng rất nhỏ. Vì vậy, việc tìm kiếm và xử lý hiệu quả đối với nƣớc thải bị ô nhiễm dƣ lƣợng thuốc trừ sâu photpho hữu cơ là quan trọng đối với các nhà nghiên cứu hiện nay. Xử lý nƣớc thải sử dụng hoạt chất xúc tác quang đã đƣợc đề xuất nhƣ một giải pháp đầy hứa hẹn, hiệu quả và kinh tế trong loại bỏ các chất ô nhiễm hữu cơ bền nhƣ thuốc trừ sâu. Nhiều chất xúc tác quang đã đƣợc sử dụng cho mục đích này, ví dụ nhƣ: CdS; ZnS; ZrO2; SnO2; WO3; TiO2;.

Trong số đó, TiO2 là một trong những vật liệu phổ biến nhất và đƣợc mở rộng nghiên cứu vì tính ổn định, tính oxi hóa; đƣợc sử dụng nhiều trong 1 LUAN VAN CHAT LUONG download : add [e-mail] thƣơng mại. Tuy nhiên, một trong những hạn chế lớn nhất của nó là độ rộng vùng cấm lớn nên chủ yếu chỉ có hoạt tính quang xúc tác trong vùng tử ngoại [6, 7]. Thời gian gần đây, bitmut octovanađat (BiVO4) đã thu hút đƣợc sự chú ý rất lớn do tính chất quang xúc tác của nó dƣới ánh sáng nhìn thấy, và đƣợc kỳ vọng sẽ là một trong những chất có thể thay thế TiO2. Xu hƣớng nghiên cứu hiện nay là nghiên cứu chế tạo BiVO4 quang xúc tác với chi phí thấp, quy trình đơn giản, thân thiện với môi trƣờng, làm giảm độ rộng vùng cấm, cũng nhƣ cải thiện hoạt tính quang xúc tác của nó.

Cho đến nay, BiVO4 có hoạt tính quang hóa cao thƣờng đƣợc tổng hợp bằng nhiều phƣơng pháp, nhƣ: phƣơng pháp sol gel, thủy nhiệt, tổng hợp có hỗ trợ của vi sóng. Xu hƣớng chế tạo vật liệu này bằng phƣơng pháp hóa học đang đƣợc nghiên cứu mạnh mẽ để thay thế cho phƣơng pháp phản ứng pha rắn truyền thống vốn cho sản phẩm có hoạt tính quang xúc tác thấp. Một trong những phƣơng pháp đƣợc đề xuất sử dụng để tổng hợp BiVO4 là phƣơng pháp thủy nhiệt. Điều này bắt nguồn từ thực tế, kỹ thuật thủy nhiệt có một số điểm thuận lợi hơn các phƣơng pháp khác, chẳng hạn nhƣ tiết kiệm năng lƣợng, chi phí thấp, tốc độ của phản ứng cao.

Đặc biệt, phƣơng pháp này cho phép điều khiển cấu trúc, vi cấu trúc của vật liệu nhƣ mong muốn bằng cách kiểm soát các thông số thủy nhiệt. Khi hoạt tính quang xúc tác của chất phụ thuộc rất nhiều vào tinh thể, kích thƣớc hạt và hình thái của các mẫu, điều này là một lợi thế đặc trƣng quan trọng của phƣơng pháp thủy nhiệt [13 - 16]. Tuy nhiên, với vấn đề tổng hợp vật liệu xúc tác quang BiVO4, không có quy trình thủy nhiệt nào đƣợc kết luận là tối ƣu. Cho tới nay, trong các công trình trƣớc đó, hiệu suất quang xúc tác của BiVO4 chủ yếu đƣợc đánh giá qua việc xử lý các chất gây ô nhiễm nhƣ xanh methylen, metyl da cam, phenol, Rhodamin B, v.

Cho đến nay, chƣa có nghiên cứu về khả năng phân hủy của thuốc trừ sâu photpho hữu cơ dƣới ánh sáng mặt trời dùng BiVO4 làm chất xúc tác quang đƣợc công bố. Mục đích của nghiên cứu này là tổng hợp vật liệu BiVO4 và các đặc tính quang xúc tác của nó thông qua khả năng phân hủy thuốc trừ sâu photpho hữu cơ. Cụ thể, chúng tôi 2 LUAN VAN CHAT LUONG download : add [e-mail] đã làm thực nghiệm để tìm ra quy trình thủy nhiệt tối ƣu để tổng hợp BiVO4, hoạt tính quang xúc tác của mẫu chế tạo đƣợc đánh giá qua việc xử lý metyl da cam, dƣ lƣợng thuốc trừ sâu photpho hữu cơ dƣới tác dụng của ánh sáng trong vùng nhìn thấy. 3 LUAN VAN CHAT LUONG download : add [e-mail] TỔNG QUAN 1.

Lý thuyết vùng năng lượng của chất rắn Cấu trúc điện tử của chất bán dẫn đóng vai trò quan trọng trong quá trình quang xúc tác. Không giống nhƣ một chất dẫn điện, một chất bán dẫn bao gồm vùng dẫn (CB - Conduction Band) và vùng hóa trị (VB - Valence Band) (Hình 1. Năng lƣợng khác biệt giữa hai mức này đƣợc gọi là năng lƣợng vùng cấm (Eg). Nếu không có sự kích thích, điện tử lấp đầy vùng hóa trị, còn vùng dẫn không có điện tử.

Khi chất bán dẫn đƣợc kích thích bởi các photon với năng lƣợng bằng hoặc cao hơn mức năng lƣợng của vùng cấm, các điện tử nhận đƣợc năng lƣợng từ các photon sẽ chuyển dời từ vùng VB lên CB. Cấu trúc của năng lượng điện tử trong chất rắn 4 LUAN VAN CHAT LUONG download : add [e-mail] Với kim loại, các điện tử chỉ cần năng lƣợng kích hoạt nhỏ đã có thể chuyển từ vùng hoá trị sang vùng dẫn do hai vùng này có mức năng lƣợng chồng lên nhau. Tuy nhiên với phi kim và các chất cách điện, năng lƣợng của vùng cấm lại rất lớn, do đó điện tử cần lƣợng năng lƣợng lớn hơn nhiều để vƣợt qua. Tuy nhiên, các chất bán dẫn nằm ở ranh giới của 2 trƣờng hợp trên, vì vậy chỉ cần năng lƣợng ánh sáng kích thích hoặc năng lƣợng nhiệt phù hợp, một điện tử có thể chuyển từ vùng hoá trị qua vùng dẫn [19].

Cơ chế hoạt động của vật liệu xúc tác quang Quá trình đầu tiên của quá trình xúc tác quang dị thể phân hủy các chất hữu cơ và vô cơ bằng chất bán dẫn (semiconductor, SC) là sự sinh ra của cặp điện tử - lỗ trống trong chất bán dẫn. Có rất nhiều chất bán dẫn khác nhau đƣợc sử dụng làm chất xúc tác quang nhƣ: TiO2, ZnO, ZnS, CdS… Khi đƣợc chiếu bằng ánh sáng có năng lƣợng photon (hγ) thích hợp, bằng hoặc lớn hơn năng lƣợng vùng cấm Eg (hγ ≥ Eg), thì sẽ tạo ra các cặp điện tử (e-) và lỗ trống (h+). Các điện tử đƣợc chuyển lên vùng dẫn, còn các lỗ trống ở lại vùng hoá trị (Hình 1. Với một vật xúc tác quang và đối tƣợng cân phân hủy cụ thể, hiệu suất quang xúc tác phụ thuộc sống còn vào thời gian tái kết hợp cặp điện tử-lỗ trống.

Các phân tử của chất tham gia phản ứng hấp phụ lên bề mặt chất xúc tác gồm hai loại: + Các phân tử có khả năng nhận điện tử. + Các phân tử có khả năng cho điện tử. Quá trình chuyển điện tử có hiệu quả hơn nếu các phân tử chất hữu cơ và vô cơ bị hấp phụ trƣớc trên bề mặt chất xúc tác bán dẫn (SC). Khi đó, các điện tử ở vùng dẫn sẽ chuyển đến nơi có các phân tử có khả năng nhận điện tử (A), và quá trình khử xảy ra, còn các lỗ trống sẽ chuyển đến nơi có các phân tử có khả năng cho điện tử (D) để thực hiện phản ứng oxi hoá: hυ + (SC) → e- + h+ A + e - → A- 5 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.

Sơ đồ cơ chế xúc tác quang Hình 1. Cơ chế phân hủy chất hữu cơ của vật liệu xúc tác quang 6 LUAN VAN CHAT LUONG download : add [e-mail] Ngƣời ta có thể phân chia quá trình quang xúc tác thành 6 giai đoạn nhƣ sau: - Khuếch tán các chất tham gia phản ứng từ pha lỏng hoặc khí đến bề mặt chất xúc tác. - Hấp phụ các chất tham gia phản ứng lên bề mặt chất xúc tác. - Hấp thụ photon ánh sáng, phân tử chuyển từ trạng thái cơ bản sang trạng thái kích thích điện tử.

- Phản ứng quang hóa, đƣợc chia làm 2 giai đoạn nhỏ: + Phản ứng quang hóa sơ cấp: Các phân tử bị kích thích (các phân tử chất bán dẫn) tham gia trực tiếp vào phản ứng với các chất bị hấp phụ. + Phản ứng quang hóa thứ cấp: Còn gọi là giai đoạn phản ứng ―tối‖ hay phản ứng nhiệt, đó là giai đoạn phản ứng của các sản phẩm thuộc giai đoạn sơ cấp. - Nhả hấp phụ các sản phẩm. - Khuếch tán các sản phẩm vào pha khí hoặc lỏng.

Tại giai đoạn 3, phản ứng xúc tác quang hoá khác phản ứng xúc tác truyền thống ở giai đoạn hoạt hoá xúc tác. Trong phản ứng xúc tác truyền thống, xúc tác đƣợc hoạt hoá bởi nhiệt còn trong phản ứng xúc tác quang hoá, xúc tác đƣợc hoạt hoá bởi sự hấp thụ ánh sáng [20]. 7 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Các quá trình xảy ra trong dung dịch khi phân hủy chất hữu cơ sử dụng vật liệu xúc tác quang dưới tác dụng của ánh sáng Điều kiện để một chất có khả năng xúc tác quang là: - Có hoạt tính quang xúc tác.

- Có năng lƣợng vùng cấm thích hợp để hấp thụ ánh sáng tử ngoại hoặc ánh sáng nhìn thấy. Tổng quan tình hình xử lý ô nhiễm thuốc trừ sâu dùng chất xúc tác quang 1. Tổng quan về thuốc trừ sâu Thuốc trừ sâu là chất hoặc hỗn hợp các chất đƣợc dùng để tiêu diệt, ngăn chặn, đẩy lùi hoặc giảm thiểu các dịch hại. Sử dụng phổ biến nhất thuốc trừ sâu nhƣ các sản phẩm bảo vệ thực vật (bảo vệ thực vật từ những ảnh hƣởng có hại nhƣ cỏ dại, các bệnh thực vật hoặc côn trùng).

8 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.
