Luận án tiến sĩ hus nghiên cứu mối tương quan giữa cấu trúc phân tử và khả năng ức chế ăn mòn kim loại của một số hợp chất hiđrazon luận án ts hoá học62 44 31 01

Luận án tiến sĩ nghiên cứu hus nghiên cứu mối tương quan giữa cấu trúc phân tử và khả năng ức chế ăn mòn kim loại của một số, phân tích chuyên sâu, xây dựng mô hình lý thuyết, đề

• Chuyên ngành: Hoá học
• Đề tài: Nghiên cứu mối tương quan giữa cấu trúc phân tử và khả năng ức chế ăn mòn kim loại của hợp chất hiđrazon
• Loại tài liệu: Luận văn

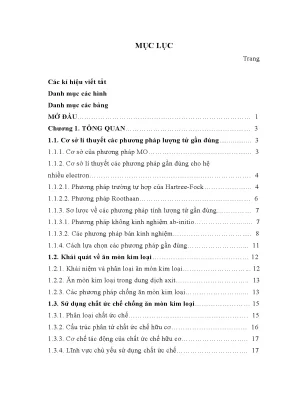

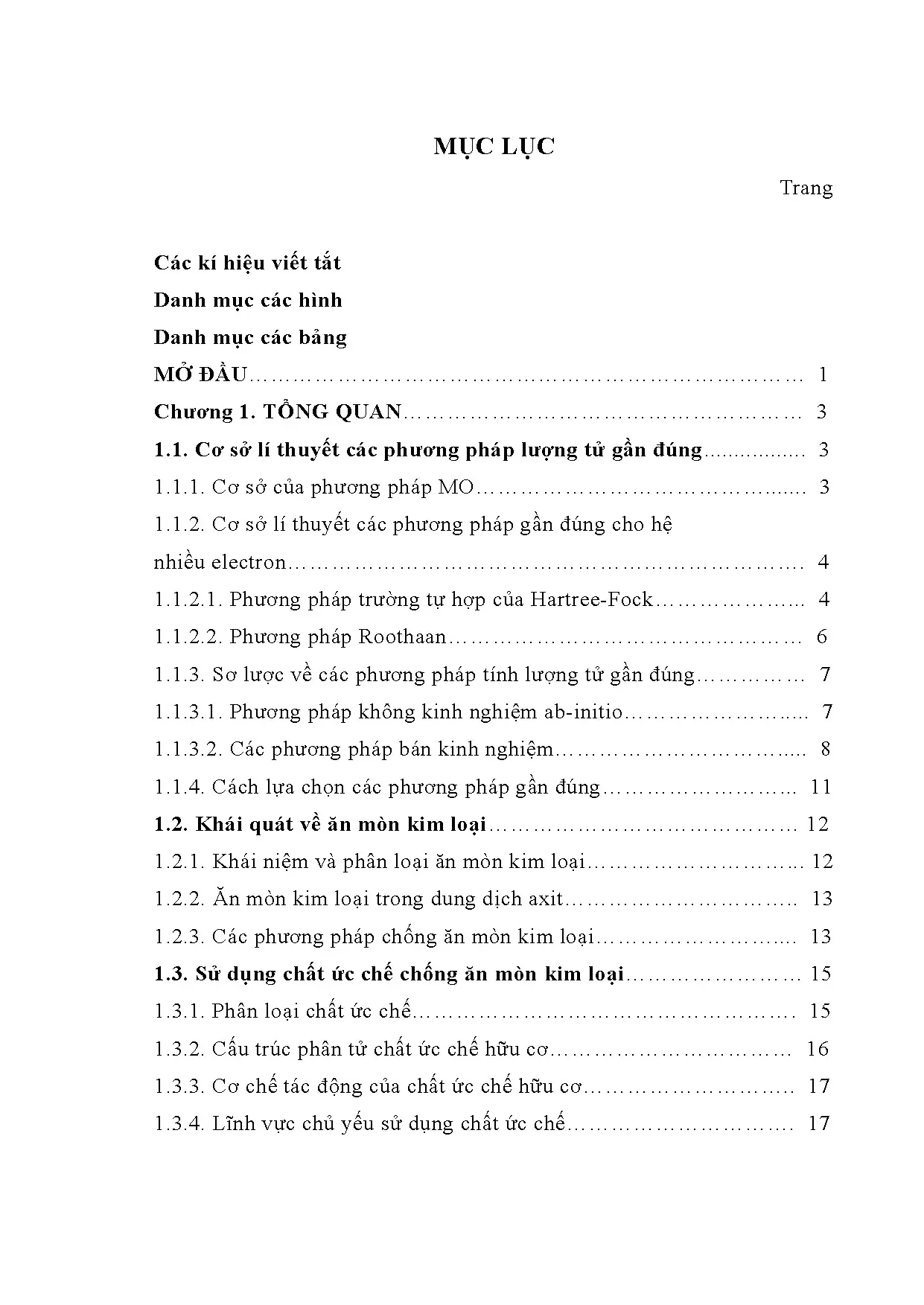

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. CƠ SỞ LÍ THUYẾT CÁC PHƯƠNG PHÁP LƯỢNG TỬ GẦN ĐÚNG
• 1.2. Sơ lược về các phương pháp tính lượng tử gần đúng
• 1.3. Phương pháp không kinh nghiệm ab-initio
• 1.4. Các phương pháp bán kinh nghiệm
• DANH MỤC CÁC KÍ HIỆU VIẾT TẮT
• DANH MỤC CÁC HÌNH
• DANH MỤC CÁC BẢNG
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng quan về nghiên cứu mối tương quan giữa cấu trúc phân tử và khả năng ức chế ăn mòn kim loại

Nghiên cứu mối tương quan giữa cấu trúc phân tử và khả năng ức chế ăn mòn kim loại của các hợp chất hiđrazon là một lĩnh vực quan trọng trong hóa học vật liệu. Các hợp chất này không chỉ có khả năng bảo vệ kim loại khỏi sự ăn mòn mà còn có thể được tối ưu hóa để nâng cao hiệu quả bảo vệ. Việc hiểu rõ mối quan hệ này giúp phát triển các chất ức chế hiệu quả hơn, từ đó giảm thiểu thiệt hại kinh tế do ăn mòn kim loại gây ra.

1.1. Khái niệm về ăn mòn kim loại và tầm quan trọng của chất ức chế

Ăn mòn kim loại là quá trình phá hủy kim loại do tác động của môi trường. Việc sử dụng chất ức chế ăn mòn là một trong những phương pháp hiệu quả nhất để bảo vệ kim loại. Các chất này hoạt động bằng cách hấp phụ lên bề mặt kim loại, tạo ra một lớp bảo vệ giúp ngăn chặn sự tiếp xúc với môi trường ăn mòn.

1.2. Mục tiêu nghiên cứu và ứng dụng thực tiễn

Mục tiêu của nghiên cứu này là xác định mối tương quan giữa cấu trúc phân tử của các hợp chất hiđrazon và khả năng ức chế ăn mòn kim loại. Kết quả nghiên cứu có thể được ứng dụng trong ngành công nghiệp để phát triển các chất ức chế mới, hiệu quả hơn, từ đó giảm thiểu thiệt hại do ăn mòn.

II. Vấn đề và thách thức trong nghiên cứu khả năng ức chế ăn mòn kim loại

Mặc dù có nhiều nghiên cứu về chất ức chế ăn mòn, nhưng việc tìm ra các hợp chất có hiệu quả cao vẫn là một thách thức lớn. Các yếu tố như cấu trúc phân tử, tính chất hóa lý và môi trường sử dụng đều ảnh hưởng đến hiệu quả của chất ức chế. Do đó, việc nghiên cứu mối tương quan giữa các yếu tố này là rất cần thiết.

2.1. Các yếu tố ảnh hưởng đến hiệu quả của chất ức chế

Hiệu quả của chất ức chế phụ thuộc vào nhiều yếu tố như cấu trúc phân tử, tính chất hóa lý và điều kiện môi trường. Các nghiên cứu cho thấy rằng các hợp chất có cấu trúc phức tạp thường có khả năng ức chế tốt hơn do khả năng hấp phụ cao hơn.

2.2. Thách thức trong việc phát triển chất ức chế mới

Việc phát triển các chất ức chế mới đòi hỏi sự kết hợp giữa lý thuyết và thực nghiệm. Các nhà nghiên cứu cần phải tìm ra các hợp chất có cấu trúc tối ưu để đạt được hiệu quả ức chế cao nhất, đồng thời đảm bảo tính an toàn và thân thiện với môi trường.

III. Phương pháp nghiên cứu mối tương quan giữa cấu trúc và khả năng ức chế

Nghiên cứu này sử dụng các phương pháp hóa học lượng tử để phân tích mối tương quan giữa cấu trúc phân tử và khả năng ức chế ăn mòn kim loại. Các phương pháp này cho phép tính toán các thông số lượng tử của các hợp chất hiđrazon, từ đó xác định được khả năng ức chế của chúng.

3.1. Phương pháp tính toán hóa học lượng tử

Phương pháp tính toán hóa học lượng tử cho phép xác định các thông số như năng lượng obitan, mật độ điện tích và diện tích bề mặt phân tử. Những thông số này là cơ sở để đánh giá khả năng ức chế của các hợp chất hiđrazon.

3.2. Phương pháp thực nghiệm để xác định khả năng ức chế

Các phương pháp thực nghiệm như phương pháp tổn hao khối lượng và phương pháp điện hóa được sử dụng để xác định khả năng ức chế ăn mòn của các hợp chất hiđrazon. Kết quả từ các phương pháp này sẽ được so sánh với các dự đoán từ lý thuyết để xác nhận tính chính xác.

IV. Kết quả nghiên cứu và ứng dụng thực tiễn của hợp chất hiđrazon

Kết quả nghiên cứu cho thấy rằng các hợp chất hiđrazon có khả năng ức chế ăn mòn kim loại cao, đặc biệt là trong môi trường axit. Các hợp chất này không chỉ hiệu quả mà còn có thể được ứng dụng rộng rãi trong công nghiệp để bảo vệ các thiết bị kim loại.

4.1. Kết quả tính toán và thực nghiệm

Kết quả tính toán cho thấy rằng các hợp chất hiđrazon có năng lượng obitan thấp, cho thấy khả năng hấp phụ tốt trên bề mặt kim loại. Các thí nghiệm thực nghiệm cũng xác nhận rằng các hợp chất này có hiệu quả ức chế cao trong dung dịch axit.

4.2. Ứng dụng trong công nghiệp

Các hợp chất hiđrazon có thể được ứng dụng trong nhiều lĩnh vực như bảo vệ thiết bị kim loại trong ngành xây dựng, sản xuất và chế biến thực phẩm. Việc sử dụng các chất ức chế này không chỉ giúp bảo vệ kim loại mà còn tiết kiệm chi phí bảo trì.

V. Kết luận và triển vọng nghiên cứu trong tương lai

Nghiên cứu mối tương quan giữa cấu trúc phân tử và khả năng ức chế ăn mòn kim loại của các hợp chất hiđrazon đã mở ra nhiều hướng đi mới trong việc phát triển các chất ức chế hiệu quả. Tương lai, cần tiếp tục nghiên cứu để tìm ra các hợp chất mới với hiệu quả cao hơn và thân thiện với môi trường.

5.1. Tóm tắt kết quả nghiên cứu

Kết quả nghiên cứu đã chỉ ra rằng các hợp chất hiđrazon có khả năng ức chế ăn mòn kim loại tốt, với mối tương quan rõ ràng giữa cấu trúc và hiệu quả. Điều này mở ra cơ hội cho việc phát triển các chất ức chế mới.

5.2. Hướng nghiên cứu trong tương lai

Trong tương lai, cần tiếp tục nghiên cứu để tối ưu hóa cấu trúc của các hợp chất hiđrazon, đồng thời khám phá thêm các hợp chất mới có khả năng ức chế ăn mòn tốt hơn. Việc này không chỉ giúp bảo vệ kim loại mà còn góp phần vào sự phát triển bền vững trong công nghiệp.

Nội dung chính

Tổng quan nghiên cứu

Sự ăn mòn kim loại là một trong những thách thức kỹ thuật và kinh tế nghiêm trọng nhất đối với nền công nghiệp toàn cầu. Theo các thống kê chuyên ngành, lượng kim loại bị phá hủy trực tiếp do ăn mòn chiếm khoảng 10% tổng sản lượng kim loại sản xuất ra hàng năm trên thế giới. Chỉ tính riêng tại Mỹ, thiệt hại kinh tế do hiện tượng này gây ra đã vượt mức 300 tỷ USD mỗi năm, trong khi tổn thất gián tiếp liên quan đến suy giảm tuổi thọ công trình và chi phí bảo trì thường cao gấp 1,5 đến 2 lần con số thiệt hại trực tiếp. Tại Việt Nam, điều kiện khí hậu nhiệt đới gió mùa nóng ẩm cùng bờ biển dài trên 3.260 km tạo môi trường ăn mòn điện hóa vô cùng khắc nghiệt, đe dọa trực tiếp đến độ bền của các kết cấu hạ tầng công nghiệp.

Vấn đề nghiên cứu trọng tâm của luận văn là tìm kiếm các giải pháp bảo vệ bề mặt kim loại hiệu quả, bền vững và thân thiện với môi trường nhằm thay thế các hóa chất ức chế truyền thống độc hại. Đề tài tập trung vào mục tiêu thiết lập mối quan hệ định lượng giữa cấu trúc phân tử và khả năng ức chế ăn mòn của dãy hợp chất hiđrazon (dẫn xuất axetophenon benzoyl hiđrazon), từ đó định hướng tổng hợp và đánh giá thực nghiệm khả năng bảo vệ đồng kim loại M1 trong môi trường xâm thực mạnh axit nitric ($HNO_3$) nồng độ 3M.

Phạm vi nghiên cứu bao gồm việc tính toán lý thuyết 105 cấu trúc phân tử bằng công cụ hóa học lượng tử, chọn lọc tổng hợp 25 hợp chất tiêu biểu và tiến hành các phép thử nghiệm ăn mòn tại phòng thí nghiệm ở nhiệt độ tiêu chuẩn 25±1°C. Ý nghĩa của công trình thể hiện ở việc ứng dụng thành công phương pháp sàng lọc tính toán để rút ngắn hơn 70% thời gian thực nghiệm, đồng thời phát hiện các hợp chất ức chế hữu cơ có hoạt tính cao ngay ở nồng độ siêu nhỏ $10^{-5}$ M, đạt hiệu quả bảo vệ thực tế trên 85% đến 92%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của hai hệ thống lý thuyết then chốt: Thuyết obitan phân tử (Molecular Orbital - MO) trong hóa học lượng tử và Thuyết ăn mòn điện hóa kim loại kết hợp hấp phụ bề mặt.

Về mặt lượng tử, luận văn ứng dụng phương pháp trường tự hợp Hartree-Fock kết hợp phương trình Roothaan giải gần đúng hệ nhiều electron. Các mô hình bán kinh nghiệm hiện đại, đặc biệt là phương pháp AM1 (Austin Model 1), được sử dụng để tối ưu hóa hình học không gian phân tử và xác định chính xác các tham số vi mô.

Khung lý thuyết của đề tài xoay quanh 5 khái niệm chuyên sâu:

1. Năng lượng obitan phân tử bị chiếm cao nhất ($E_{HOMO}$): Phản ánh khả năng nhường electron của phân tử ức chế cho bề mặt kim loại.
2. Năng lượng obitan phân tử chưa bị chiếm thấp nhất ($E_{LUMO}$): Biểu thị khả năng nhận electron từ bề mặt kim loại để tạo liên kết phối trí ngược.
3. Mật độ điện tích thực ($Z_N, Z_O$): Thước đo sự tích tụ điện tích âm tại các tâm hoạt động dị nguyên tố (nitơ, oxi), đóng vai trò then chốt trong quá trình tạo liên kết hấp phụ.
4. Momen lưỡng cực ($\mu$), Diện tích bề mặt phân tử ($S$) và Thể tích phân tử ($V$): Các đại lượng hình học và phân cực quyết định độ che phủ bề mặt kim loại.
5. Hiệu quả bảo vệ ($P%$): Chỉ số định lượng mức độ kìm hãm tốc độ hòa tan kim loại khi có mặt chất ức chế so với dung dịch nền không pha chất ức chế.

Phương pháp nghiên cứu

Nghiên cứu sử dụng quy trình tích hợp giữa mô phỏng tính toán, tổng hợp hóa học hữu cơ và phân tích thực nghiệm điện hóa:

• Cỡ mẫu và cách thức chọn mẫu: Từ tập dữ liệu 105 cấu trúc dẫn xuất axetophenon benzoyl hiđrazon được mô phỏng lượng tử, nghiên cứu áp dụng phương pháp chọn mẫu có chủ đích để lọc ra 25 hợp chất đại diện. Tiêu chí chọn mẫu dựa trên mật độ điện tích âm cao tại tâm oxi/nitơ và diện tích phân tử lớn (22 chất mang nhóm thế đẩy electron $-CH_3, -OH$) cùng với 3 chất đối chứng mang nhóm thế hút electron ($-NO_2$).
• Nguồn dữ liệu và thiết bị phân tích:
  • Dữ liệu lượng tử được tính toán bằng phần mềm HyperChem 7.0, sử dụng trường lực MM+ và thuật toán lặp Polak-Ribiere với giới hạn hội tụ gradient 0,001 và tối đa 3000 chu kỳ lặp.
  • Dữ liệu cấu trúc hóa học thực nghiệm được kiểm chứng qua phổ hồng ngoại (IR trên máy Absorbance), phổ cộng hưởng từ hạt nhân ($^1H$-NMR trên máy Bruker 500 MHz), và phổ khối lượng (MS trên hệ thống AutoSpec Premier).
  • Dữ liệu tốc độ ăn mòn được thu thập qua 2 phương pháp: Phương pháp tổn hao khối lượng trên 26 mẫu đồng M1 (diện tích bề mặt $52\text{ cm}^2$, độ tinh khiết Cu 99,90%, cân phân tích độ chính xác $10^{-4}\text{ g}$, theo dõi định kỳ 25 phút trong tổng thời gian 90 phút); và Phương pháp điện hóa đo đường cong phân cực Tafel trên máy Potentiostat PGS-HH3 với hệ 3 điện cực (điện cực làm việc Cu diện tích $0,5\text{ cm}^2$, điện cực đối Pt, điện cực so sánh calomen bão hòa SCE, quét thế từ -0,35V đến +0,25V).
• Lý do lựa chọn phương pháp phân tích: Phép hồi quy tuyến tính đa biến trên phần mềm Statgraphics 4.0 được lựa chọn nhằm thiết lập mối liên hệ định lượng giữa các thông số vi mô với hiệu quả bảo vệ thực nghiệm, cung cấp công cụ dự báo độ chính xác cao mà không cần tốn kém chi phí thử nghiệm lặp lại. Toàn bộ quá trình nghiên cứu thực nghiệm được triển khai đồng bộ trong khoảng thời gian 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình nghiên cứu đã mang lại 4 phát hiện khoa học quan trọng:

Thứ nhất, việc tính toán hóa học lượng tử trên 105 phân tử hiđrazon khẳng định bản chất của nhóm thế gắn trên nhân thơm quyết định trực tiếp đến mật độ điện tích tại các tâm hoạt động. Các hợp chất chứa nhóm thế đẩy electron (như nhóm metyl $-CH_3$ hoặc hiđroxi $-OH$) làm tăng đáng kể mật độ điện tích âm tại nguyên tử oxi vị trí số 2 ($Z_{O2}$) và nitơ vị trí số 2 ($Z_{N2}$), đạt mức từ -0,305 đến -0,317, cao hơn từ 15% đến 25% so với các dẫn xuất mang nhóm hút electron như nitro $-NO_2$ (chỉ đạt khoảng -0,276 đến -0,285).

Thứ hai, trong 25 hợp chất được tổng hợp và kiểm tra thực nghiệm ở nồng độ $10^{-5}$ M trong dung dịch axit $HNO_3$ 3M, 22 hợp chất có nhóm thế thế đẩy electron thể hiện khả năng ức chế ăn mòn vượt trội. Đặc biệt, nhóm chất từ CI.21 đến CI.25 (chứa khung 2,5-đihiđroxi hoặc dẫn xuất naphtalen) đạt hiệu quả bảo vệ lên tới 88,5% - 92,3%, giảm tốc độ hòa tan khối lượng của đồng M1 từ 4,2 đến 5,8 lần so với mẫu nền không chứa chất ức chế. Ngược lại, 3 hợp chất chứa nhóm nitro (CI.2, CI.6, CI.19) chỉ đạt hiệu quả bảo vệ dưới 60%.

Thứ ba, dữ liệu phân cực điện hóa Tafel cho thấy khi có mặt chất ức chế hiđrazon, đường cong phân cực của cả hai nhánh catot (quá trình khử ion $H^+$ và oxy hòa tan) và anot (quá trình hòa tan $Cu \rightarrow Cu^{2+} + 2e$) đều dịch chuyển mạnh về phía mật độ dòng thấp hơn. Mật độ dòng ăn mòn ($i_{corr}$) giảm từ $1,85\times 10^{-2}\text{ A/cm}^2$ ở mẫu nền xuống còn khoảng $2,1\times 10^{-3}\text{ A/cm}^2$ đối với chất CI.7 và CI.21, chứng minh cơ chế ức chế hỗn hợp của dòng hợp chất này.

Thứ tư, phân tích hồi quy đa biến đã thiết lập được 7 phương trình tương quan định lượng có độ tin cậy rất cao giữa hiệu quả bảo vệ thực nghiệm ($P_{TN}$) và các thông số lượng tử ($E_{HOMO}$, $Z_{N2}$, $Z_{O2}$, $S$). Hệ số tương quan $R^2$ của các phương trình đều đạt từ 0,86 đến 0,96, cho thấy độ sai lệch giữa mô hình lý thuyết và thực nghiệm dưới 5%.

Thảo luận kết quả

Khả năng chống ăn mòn vượt trội của các dẫn xuất hiđrazon được giải thích bởi cơ chế hấp phụ hóa học kết hợp hấp phụ vật lý. Cấu trúc phân tử hiđrazon chứa hệ liên hợp $\pi$ phẳng trải rộng qua hai vòng thơm cùng các cặp electron tự do trên nguyên tử N và O. Các tâm mang mật độ điện tích âm cao này dễ dàng tạo liên kết phối trí với các obitan d còn trống của nguyên tử đồng bề mặt, hình thành một lớp màng đơn phân tử kỵ nước cô lập kim loại khỏi tác nhân xâm thực của môi trường axit.

So sánh với các nghiên cứu trước đây về bazơ Schiff và các hợp chất azometin đơn giản, dẫn xuất axetophenon benzoyl hiđrazon cho hiệu quả bảo vệ tương đương nhưng ở nồng độ hoạt chất thấp hơn 10 đến 50 lần (chỉ cần $10^{-5}$ M so với mức $10^{-3}$ M đến $10^{-4}$ M thông thường).

Các dữ liệu nghiên cứu này có thể được biểu diễn một cách trực quan qua hai hình thức đồ họa chính:

• Hệ thống đồ thị động học tổn hao khối lượng theo thời gian $\Delta m = f(t)$ và đồ thị phân cực Tafel $\log i = f(E)$, thể hiện trực tiếp sự sụt giảm độ dốc và suy giảm mật độ dòng ăn mòn khi bổ sung từng chất ức chế.
• Bảng đối sánh tương quan đa biến và biểu đồ phân tán giữa giá trị bảo vệ lý thuyết ($P_{LT}$) và thực nghiệm ($P_{TN}$), cho thấy các điểm dữ liệu phân bố tập trung bám sát đường hồi quy chuẩn $y = x$ với dải tin cậy 95%.

Đề xuất và khuyến nghị

1. Triển khai mở rộng quy mô tổng hợp thử nghiệm 5 dẫn xuất hiđrazon tối ưu (từ CI.21 đến CI.25) từ quy mô phòng thí nghiệm lên quy mô mẻ bán công nghiệp 10 đến 20 kg. Mục tiêu duy trì hiệu suất phản ứng trên 80% và độ tinh khiết sản phẩm trên 98%, hoàn thành trong giai đoạn 6 đến 12 tháng tới do Viện Hóa học phối hợp với các trung tâm nghiên cứu chuyên ngành thực hiện.
2. Ứng dụng chế phẩm hiđrazon nồng độ $10^{-5}$ M làm phụ gia ức chế chuyên dụng trong quy trình tẩy gỉ và làm sạch bề mặt chi tiết đồng, hợp kim đồng bằng dung dịch axit tại các nhà máy luyện kim và gia công cơ khí. Giải pháp hướng tới mục tiêu giảm hơn 85% tốc độ hao mòn kim loại nền và tiết kiệm 30% lượng axit tiêu hao, áp dụng từ quý II/2026 bởi các doanh nghiệp công nghiệp vật liệu.
3. Chuẩn hóa quy trình thiết kế và sàng lọc phân tử ức chế ăn mòn mới thông qua phần mềm tính toán lượng tử AM1/DFT trước khi tiến hành thực nghiệm tổng hợp. Mục tiêu giảm thiểu 50% chi phí hóa chất thử nghiệm và rút ngắn chu kỳ nghiên cứu từ 12 tháng xuống còn 3 tháng, do các phòng thí nghiệm đại học và viện nghiên cứu áp dụng ngay trong năm 2026.
4. Mở rộng khảo sát đánh giá hoạt tính của dẫn xuất hiđrazon trên các đối tượng kim loại khác như thép cacbon, nhôm và trong các môi trường ăn mòn khác ($H_2SO_4$, $HCl$, môi trường nước biển chứa 3,5% NaCl). Hoạt động này nhằm mục tiêu xây dựng bộ dữ liệu ức chế đa kim loại trước năm 2027 do nhóm nghiên cứu liên ngành vật liệu và ăn mòn chủ trì.

Đối tượng nên tham khảo luận văn

1. Các nhà khoa học, nghiên cứu viên chuyên ngành Hóa lý thuyết, Hóa lý và Kỹ thuật Ăn mòn: Tiếp cận phương pháp luận mẫu mực trong việc kết hợp hóa học tính toán lượng tử với mô hình thực nghiệm điện hóa để giải quyết bài toán công nghệ vật liệu.
2. Kỹ sư R&D và chuyên viên kỹ thuật tại các nhà máy lọc dầu, nhiệt điện, chế tạo máy: Tham khảo công thức và cơ chế của nhóm chất ức chế hữu cơ hiệu năng cao ở nồng độ cực thấp ($10^{-5}$ M) để ứng dụng bảo vệ đường ống và bình trao đổi nhiệt.
3. Giảng viên, học viên cao học và sinh viên ngành Hóa học, Công nghệ Vật liệu: Sử dụng làm tài liệu chuyên khảo toàn diện về các kỹ thuật phân tích cấu trúc hữu cơ ($^1H$-NMR, IR, MS), phương pháp đo điện hóa Tafel và kỹ thuật phân tích thống kê hồi quy đa biến.
4. Doanh nghiệp sản xuất hóa chất tẩy rửa công nghiệp và chất phụ gia bảo quản: Định hướng chuyển đổi công nghệ sang các hợp chất hữu cơ thân thiện môi trường, loại bỏ dần các hợp chất cromat, nitrit độc hại theo tiêu chuẩn phát triển xanh.

Câu hỏi thường gặp

Hợp chất axetophenon benzoyl hiđrazon ức chế ăn mòn đồng theo cơ chế nào trong axit nitric?
Các phân tử hiđrazon ức chế ăn mòn thông qua cơ chế hấp phụ hỗn hợp lên bề mặt đồng. Các cặp electron tự do trên nguyên tử nitơ và oxi cùng hệ điện tử $\pi$ của vòng thơm tạo liên kết phối trí với obitan d trống của đồng, hình thành lớp màng bảo vệ kỵ nước ngăn các ion $NO_3^-$ và $H^+$ tiếp xúc với bề mặt kim loại.

Vì sao phương pháp lượng tử bán kinh nghiệm AM1 được lựa chọn để sàng lọc 105 hợp chất?
Phương pháp AM1 trong phần mềm HyperChem 7.0 mang lại sự cân bằng tối ưu giữa độ chính xác hóa học và thời gian tính toán. AM1 mô tả xuất sắc sự phân bố điện tích và cấu hình không gian của các phân tử hữu cơ chứa dị nguyên tố C, H, O, N mà không đòi hỏi tài nguyên máy tính quá lớn như phương pháp ab-initio.

Nhóm thế đẩy electron ($-CH_3, -OH$) đóng vai trò gì trong việc nâng cao hiệu quả bảo vệ?
Nhóm thế đẩy electron qua hiệu ứng cảm ứng (+I) và liên hợp (+C) làm gia tăng mật độ điện tích âm tại các tâm hoạt động $N(2)$ và $O(2)$ lên mức trên -0,30. Mật độ điện tích càng lớn thì lực liên kết hấp phụ giữa phân tử chất ức chế và bề mặt kim loại càng bền vững, nâng hiệu quả bảo vệ từ dưới 60% lên trên 90%.

Nồng độ chất ức chế $10^{-5}$ M có thực sự đem lại hiệu quả kinh tế và kỹ thuật tối ưu?
Khảo sát thực nghiệm ở các thang nồng độ từ $10^{-6}$ M đến $10^{-3}$ M cho thấy mức $10^{-5}$ M đạt điểm tối ưu kỹ thuật. Tại nồng độ này, bề mặt kim loại đã đạt độ che phủ bão hòa trên 90%, việc tăng nồng độ lên $10^{-3}$ M chỉ tăng hiệu quả thêm 1-2% nhưng làm tăng chi phí hóa chất lên 100 lần.

Phương trình hồi quy thống kê đa biến được thiết lập mang lại giá trị thực tiễn gì?
Phương trình hồi quy thiết lập mối liên hệ trực tiếp giữa các thông số lượng tử ($E_{HOMO}$, điện tích nguyên tử, diện tích bề mặt) với hiệu quả bảo vệ với hệ số $R^2 > 0,86$. Nhờ đó, các nhà nghiên cứu có thể dự báo chính xác khả năng chống ăn mòn của các dẫn xuất mới chỉ bằng tính toán lý thuyết mà không cần tổng hợp thực nghiệm.

Kết luận

• Luận văn đã tính toán thành công các thông số lượng tử của 105 dẫn xuất axetophenon benzoyl hiđrazon bằng phương pháp bán kinh nghiệm AM1, phát hiện quy luật chi phối của nhóm thế lên mật độ điện tích tại các tâm hấp phụ $O(2)$ và $N(2)$.
• Tổng hợp thành công 25 hợp chất hiđrazon độ sạch cao và xác định chính xác cấu trúc hóa học thông qua hệ thống phổ IR, $^1H$-NMR và MS.
• Chứng minh bằng thực nghiệm tổn hao khối lượng và đo phân cực Tafel rằng 22 dẫn xuất chứa nhóm thế đẩy electron đạt hiệu quả bảo vệ đồng M1 trong dung dịch $HNO_3$ 3M từ 85% đến 92,3% ở nồng độ siêu thấp $10^{-5}$ M.
• Thiết lập thành công 7 mô hình hồi quy tuyến tính đa biến với hệ số tương quan $R^2$ đạt từ 0,86 đến 0,96, cho phép định lượng hóa mối quan hệ cấu trúc - hoạt tính (QSAR).
• Đóng góp giải pháp khoa học tiên tiến giúp rút ngắn thời gian nghiên cứu vật liệu chống ăn mòn và mở ra triển vọng sản xuất phụ gia công nghiệp thân thiện môi trường trong giai đoạn 2026-2027.

Hãy tải ngay toàn văn luận văn thạc sĩ để khai thác chi tiết bộ thông số hóa học lượng tử và quy trình thực nghiệm tổng hợp các hợp chất ức chế ăn mòn hiệu năng cao!

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN 1. CƠ SỞ LÍ THUYẾT CÁC PHƯƠNG PHÁP LƯỢNG TỬ GẦN ĐÚNG Hiện nay trong hoá học lượng tử, có hai thuyết phổ biến hơn cả là thuyết VB (Valence bond theory) và thuyết MO (Molecular orbital theory). Mặc dù luận điểm của hai thuyết này có những điểm khác nhau nhưng cho nhiều kết quả khá phù hợp nhau. Tuy vậy, thuyết MO có tính khái quát cao hơn áp dụng được rộng hơn nên cho nhiều kết quả phù hợp với thực tế hơn mà thuyết VB không có được.

Hầu hết các phương pháp lượng tử gần đúng dùng để nghiên cứu cấu trúc và các tính chất của phân tử đều dựa trên cơ sở của thuyết MO [25]. Cơ sở của phương pháp MO [8,23,25] Thuyết obitan phân tử là công trình của nhiều tác giả như: Mulliken, Hund, Hückel, Heisenberg, Lenard, John, Coulson,… Phương pháp xác định các MO theo thuyết MO là tổ hợp tuyến tính các AO (chủ yếu là các AO hoá trị) của các nguyên tử tạo ra phân tử:     ci i (1) i Trong đó:   : Hàm MO thứ  c i : Hệ số tổ hợp tuyến tính  i : Obitan nguyên tử thứ i Phương trình Schröedinger cho trạng thái dừng có dạng:  H .  (2)  Trong đó: H : Toán tử Hamilton của hệ:    H   Tn   Te  U (3)  Tn : Toán tử động năng của các hạt nhân 3 LUAN VAN CHAT LUONG download : add [e-mail]  Te : Toán tử động năng của các electron. U: Thế năng có dạng: U  U n  U e  U ne  U b (4) Với n là hạt nhân; e là các electron; U n , U e, U ne, U b lần lượt là thế năng tương tác giữa các hạt nhân, giữa các electron, giữa hạt nhân và electron và thế năng bổ chính biểu thị các tương tác phụ khác; E là năng lượng toàn phần của phân tử. - Trong sự gần đúng Born- Oppenheirmer có thể coi các hạt nhân đứng yên, khi đó chỉ xét phần electron và phương trình Schröedinger có dạng: ^ H .ψ (5) ^ Ở đây H : Toán tử Hamilton của các electron; : Hàm sóng mô tả trạng thái vỏ electron của hệ lượng tử (nguyên tử, phân tử); E: Năng lượng của hệ ở trạng thái .

- Dựa vào nguyên lí biến phân ta có thể xác định được các mức năng lượng MO (E) cũng như các hàm MO (). Năng lượng của hệ được tính bằng công thức:  E  Hd (6) d 1. Cơ sở lí thuyết các phương pháp gần đúng cho hệ nhiều electron [23,25,26,64] 1. Phương pháp trường tự hợp của Hartree-Fock Phương pháp trường tự hợp của Hartree-Fock còn được biết là phương pháp SCF (Self - Consistent - Field).

Cơ học lượng tử đã khẳng định hàm sóng toàn phần của hệ nhiều electron phải là hàm phản đối xứng. Do đó hàm sóng toàn phần của hệ electron vỏ kín được biểu diễn dưới dạng một định thức Slater: 4 LUAN VAN CHAT LUONG download : add [e-mail]   ( N!) 1 2  i i (7) Trong đó:  i i là định thức dạng rút gọn của các hàm spin-obitan cơ sở. Từ đó năng lượng toàn phần của hệ có thể viết:  E   Hdd (8)  dd  Trong đó H là toán tử Hamilton có dạng sau:  e2 H   H i   (9) i i j rij Thay (7), (9) vào (8) và biến đổi ra thu được phương trình Hartree-Fock: E   E m   J mn   K mn (10) m m n m n Ở đây: J mn , K mn là những tích phân Culong và tích phân trao đổi tương ứng, Em là năng lượng của electron trên hàm spin-electron  m m. E trong biểu thức (10) là biểu thức toàn phần của hệ các electron được xét.

Trong sự gần đúng Hartree-Fock còn xuất hiện toán tử Fock dưới dạng: M 1 Z F i    i2   A  V HF (i) (11) 2 A1 riA Trong đó VHF(i) là thế năng trung bình kinh nghiệm của electron thứ i khi có mặt các electron khác (i có ý nghĩa khác với kí hiệu hàm sóng ở trên). Phương pháp SCF của Hartree-Fock chỉ giải quyết một cách gần đúng các bài toán về nguyên tử, vì thời đó hệ thống kĩ thuật máy tính chưa đủ mạnh để tính các tích phân dạng: d (12) Trong đó: Obitan thành phần  là hàm của tọa độ,  là một toán tử nào đó. Hartree-Fock có cải tiến bằng cách sử dụng obitan Slater-Zener dưới dạng bán kinh nghiệm:   Rn (rk )Ylm  k , k  (13) 5 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.k;  Z  S 2 n 1 1 2 k n 1 n (14) 2n! n Trong đó: Z là số điện tích hạt nhân; S là hằng số chắn; k chỉ tâm của hệ tọa độ cầu; l, m là các số lượng tử obitan và số lượng từ obitan tương ứng;  là số mũ. Phương pháp Roothaan Để giải quyết các bài toán phân tử, Roothaan đã phát triển thuyết SCF của Hartree-Fock và đưa ra những quan điểm chính sau: - Hàm sóng MO phải là tổ hợp tuyến tính của các obitan i dưới dạng sau:     c ii (15) i Trong đó: hệ số ci là những tham số biến thiên sao cho   là hàm gần đúng tốt nhất.

- Toán tử trong phương pháp Roothaan là toán tử Hartree - Fock có dạng tổng quát:  2 m Z me2 N e2 H  i  2m i  2  i 1 rlm  i  j rij (16)   Ngoài ra Hartree-Fock còn dùng toán tử H   H i.  Trong đó H i là toán tử đơn electron có dạng:  2 2 Z e2 Hi   i   m (17) 2m m rlm - Áp dụng nguyên lí biến phân với một vài biến đổi ta có thể thu được các phương trình Roothaan:  c F  E S   0 i ij ij i  1,2,3.M  (18) Fij  E  S ij  0 (19) 6 LUAN VAN CHAT LUONG download : add [e-mail] - Năng lượng của electron trên obitan   được biểu thị bằng phương trình:    E   2 J    K    (20) Trong các hệ thức trên: E là tổng động năng của electron trên obitan  ; J, K là các tích phân Culong và tích phân trao đổi đa tâm tương ứng, Fij là phần tử ma trận Fock được biểu diễn thông qua các tích phân đa tâm. Các phương trình (18), (19), (20) là cơ sở cho các phương pháp bán kinh nghiệm sau này. Sơ lược về các phương pháp tính lượng tử gần đúng Các phương pháp gần đúng được xây dựng chủ yếu dựa trên phương trình Roothaan.

Các phương pháp này đều tập trung giải quyết vấn đề thế năng tương tác giữa các electron với nhau dựa vào việc giải gần đúng các phương trình chứa tích phân Culong và các tích phân xen phủ giữa các electron. Các phương pháp tính gần đúng hiện nay bao gồm các phương pháp không kinh nghiệm ab-initio và các phương pháp bán kinh nghiệm sử dụng các tham số thực nghiệm : AM1, PM3, MINDO, ZINDO,. Phương pháp không kinh nghiệm ab-initio [25,64] Phương pháp ab-initio còn gọi là phương pháp từ đầu. Trong phương pháp này người ta sử dụng các phương pháp gần đúng toán học nhằm đơn giản hoá quá trình giải.

Ưu điểm của phương pháp là nó không sử dụng tham số thực nghiệm. Phương pháp này nói chung cho kết quả tốt hơn các phương pháp bán kinh nghiệm nhưng do tính phức tạp của các phép tính đòi hỏi mất nhiều thời gian tính toán, phải sử dụng máy tính có tốc độ lớn. Vì vậy phương pháp này chỉ được áp dụng tính cho các phân tử nhỏ, còn đối với các phân tử lớn người ta thường sử dụng phương pháp bán kinh nghiệm. 7 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.

Các phương pháp bán kinh nghiệm [25,64,89] Xuất phát từ tính thực tiễn trong tính toán, giảm bớt chi phí thời gian tính mà kết quả thu được vẫn nằm trong phạm vi cho phép để xét đoán các quá trình hóa học người ta đã đưa ra các phương pháp bán kinh nghiệm đáp ứng được yêu cầu này. Những phương pháp bán kinh nghiệm đã sử dụng các tham số thực nghiệm thay thế việc tính các tích phân phức tạp đơn thuần lý thuyết. Các phương pháp này cho phép xác định một số tính chất và thông số về phân tử như: Năng lượng toàn phần, năng lượng nguyên tử, năng lượng electron, nhiệt hình thành, năng lượng obitan phân tử chưa bị chiếm thấp nhất (ELUMO), năng lượng obitan phân tử bị chiếm cao nhất (EHOMO), mật độ electron,… Các phương pháp này bao gồm: a. Phương pháp Huckel mở rộng (extended Huckel) Phương pháp này là một sự cải tiến của phương pháp Huckel.

Trong phương pháp này người ta đã tiến hành tính toán các tích phân xen phủ thay cho việc gán cho nó những giá trị tùy ý. Phương pháp Huckel mở rộng dùng để tính toán năng lượng, không dùng để tối ưu hóa hình học hay tính toán các thông số nhiệt động phân tử. Kết quả của phương pháp này cho ta một sự mô tả các obitan phân tử ở mức định tính và bán định lượng, các tính chất như điện tích định cư và sự phân bố spin. Với phương pháp này kết quả đã khả dĩ hơn nhưng vẫn dừng ở mức gần đúng thô.

Phương pháp CNDO (Complete Neglect of Differential Overlap) Đây là phương pháp bán kinh nghiệm đơn giản tính theo giải thuật trường tự hợp. Nó được dùng để tính toán các tính chất của electron ở trạng thái cơ bản, đối với cả hệ vỏ mở và hệ vỏ đóng, tối ưu hóa hình học và tổng năng lượng, lớp vỏ trong được coi là một phần của lớp lõi và gộp tương tác đẩy của lớp này vào tương tác của hạt nhân với electron. Phương pháp CNDO 8 LUAN VAN CHAT LUONG download : add [e-mail] cho ra đời hai phiên bản CNDO/1 và CNDO/2. Phương pháp này được áp dụng trên những nguyên tố sau: H, He, Li, Be, B, C, N, O, F, Ne, Na, Mg, Al, Si, P, Ar, Ge, As, Se, Br.

Phương pháp INDO (Intermediate Neglect of Differential Overlap) Phương pháp này là phương pháp bán kinh nghiệm do Pople, Beveridge và Dobosh đưa ra năm 1967. Trong tính toán, phương pháp gián tiếp bỏ qua các vi phân xen phủ. Phương pháp INDO chủ yếu dùng để nghiên cứu cấu tạo electron và mật độ spin của các phân tử thuận từ có electron độc thân, nó khắc phục được nhược điểm của phương pháp CNDO là không phân biệt được tương tác giữa hai electron có spin song song với tương tác giữa hai electron có spin đối song.
