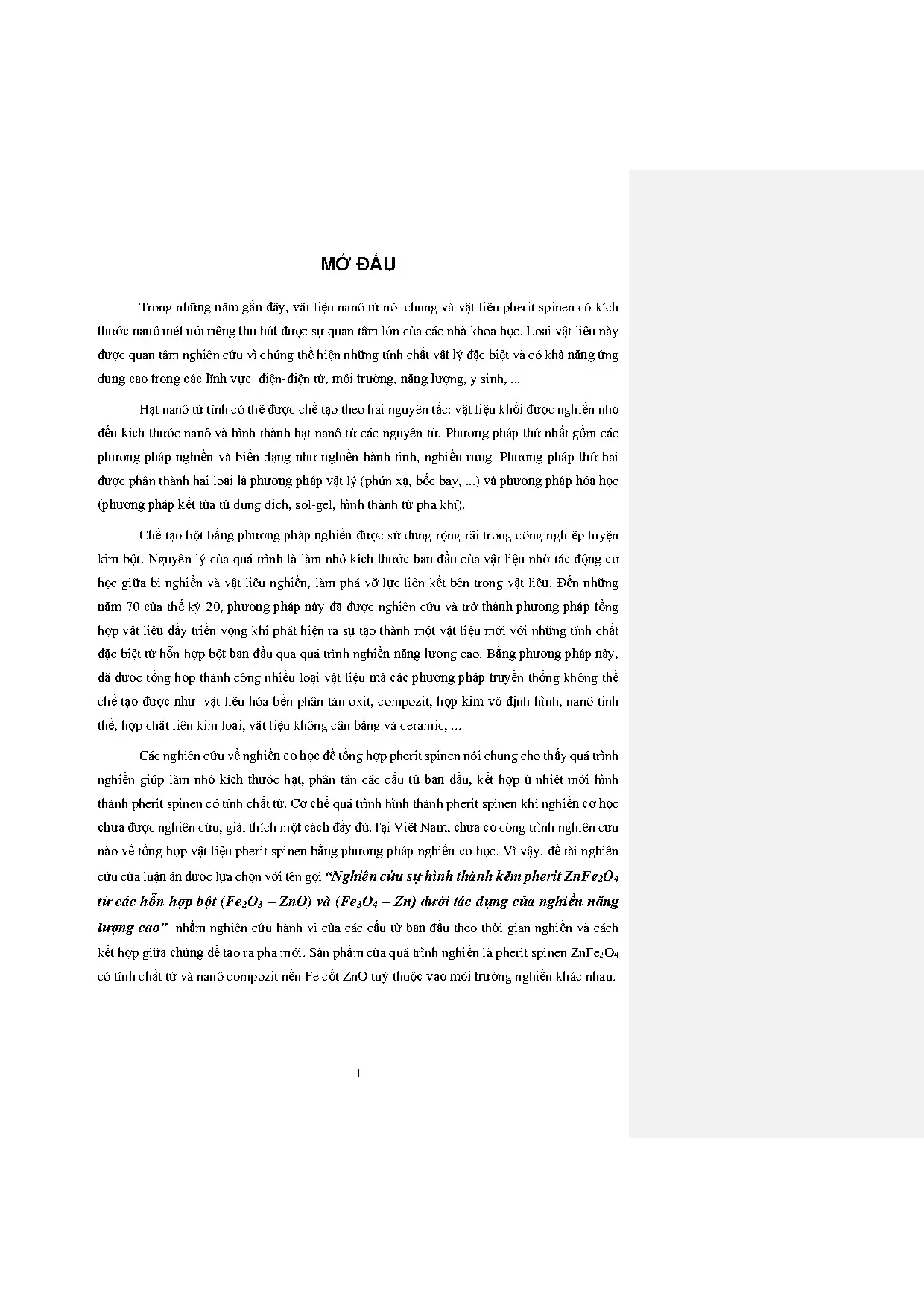

Tổng quan luận án
Tính cấp thiết và khoảng trống nghiên cứu
Vật liệu pherit spinen cấu trúc nanô mét thu hút sự quan tâm lớn trong khoa học vật liệu nhờ các đặc tính vật lý đặc thù và khả năng ứng dụng trong nhiều lĩnh vực kỹ thuật như điện tử, xử lý môi trường, năng lượng và y sinh. Phương pháp truyền thống để chế tạo bột pherit kẽm ($\text{ZnFe}_2\text{O}_4$) thường dựa trên phản ứng pha rắn ở nhiệt độ cao (khoảng $900 - 1300^\circ\text{C}$) giữa các ôxít kim loại ($\text{Fe}_2\text{O}_3$ và $\text{ZnO}$). Quy trình nhiệt này đòi hỏi tiêu tốn nhiều năng lượng, thời gian xử lý kéo dài và kích thước hạt sản phẩm thu được thường thô, khó đạt tới cấp độ nanô mét đồng đều.
Trong khi đó, phương pháp hợp kim hóa cơ học bằng nghiền năng lượng cao (Mechanical Alloying - MA) cho phép tổng hợp các pha vật liệu mới, vật liệu vô định hình hoặc nanô tinh thể trực tiếp ở nhiệt độ phòng thông qua va đập cơ học liên tục. Tuy nhiên, cơ chế hình thành pha pherit spinen trong quá trình nghiền cơ học đối với từng hệ phản ứng cụ thể vẫn chưa được giải thích đầy đủ. Tại Việt Nam, trước thời điểm thực hiện luận án, chưa có công trình nào nghiên cứu tổng hợp vật liệu pherit spinen $\text{ZnFe}_2\text{O}_4$ bằng phương pháp nghiền năng lượng cao từ các hệ bột tiền chất $(\text{Fe}_2\text{O}_3 - \text{ZnO})$ và $(\text{Fe}_3\text{O}_4 - \text{Zn})$. Do đó, đề tài "Nghiên cứu sự hình thành kẽm pherit $\text{ZnFe}_2\text{O}_4$ từ các hỗn hợp bột $(\text{Fe}_2\text{O}_3 - \text{ZnO})$ và $(\text{Fe}_3\text{O}_4 - \text{Zn})$ dưới tác dụng của nghiền năng lượng cao" được xác lập nhằm làm sáng tỏ bản chất cơ học, nhiệt động học và quy luật biến đổi cấu trúc, tính chất của sản phẩm.
Mục tiêu nghiên cứu
- Khảo sát khả năng hình thành pherit spinen $\text{ZnFe}_2\text{O}_4$ từ hai hệ hỗn hợp bột ban đầu gồm $(\text{Fe}_2\text{O}_3 - \text{ZnO})$ và $(\text{Fe}_3\text{O}_4 - \text{Zn})$.
- Đánh giá ảnh hưởng của các thông số công nghệ nghiền năng lượng cao đến tổ chức tế vi, cấu trúc tinh thể và tính chất của sản phẩm tạo thành.
Đối tượng và phạm vi nghiên cứu
- Đối tượng nghiên cứu: Pha pherit spinen $\text{ZnFe}_2\text{O}_4$ kích thước nanô và hành vi chuyển pha của các cấu tử $\text{Fe}_3\text{O}_4$, $\text{Zn}$, $\text{Fe}_2\text{O}_3$, $\text{ZnO}$ trong quá trình nghiền cơ học.
- Phạm vi thực nghiệm:
- Hệ vật liệu: Hỗn hợp $\alpha\text{-Fe}_2\text{O}_3 + \text{ZnO}$ (tỷ lệ khối lượng $66,6% : 33,4%$) và hỗn hợp $\text{Fe}_3\text{O}_4 + \text{Zn}$ (tỷ lệ $70,5% : 29,5%$ trong không khí; $47,4% : 52,6%$ trong khí trơ Ar).
- Thông số nghiền: Tốc độ nghiền 300 vòng/phút và 400 vòng/phút; tỷ lệ khối lượng bi/bột là 10/1 và 20/1; chất trợ nghiền sử dụng là n-hexan ($\text{C}6\text{H}{14}$); thời gian nghiền khảo sát ngắt quãng từ 15 phút, 30 phút, 1 giờ, 5 giờ, 10 giờ, 20 giờ, 30 giờ đến 40 giờ.
- Môi trường nghiền: Không khí tự nhiên và môi trường khí trơ Argon (Ar).
Tổng quan tài liệu và vị trí của luận án
Các hướng nghiên cứu trên thế giới
Cấu trúc tinh thể spinen được công bố lần đầu bởi Bragg và Nishikawa (1915) trên khoáng tự nhiên $\text{MgAl}_2\text{O}_4$. Năm 1926, Werner Heisenberg và Paul Dirac độc lập khám phá bản chất của tương tác trao đổi lượng tử giữa các spin điện tử. Đến năm 1949, Louis Néel phát triển lý thuyết trường phân tử giải thích trật tự từ tính trong pherit spinen thông qua tương tác trao đổi gián tiếp (siêu tương tác qua ion $\text{O}^{2-}$) giữa hai phân mạng tứ diện A và bát diện B, đồng thời đề xuất cơ chế siêu thuận từ cho các hạt đơn đômen thỏa mãn điều kiện $K \cdot V < k_B T$. Về phương pháp chế tạo hóa học, R. Roy (1956) đặt nền móng cho kỹ thuật sol-gel tổng hợp các ôxít phức.
Nghiên cứu tổng hợp cơ hóa $\text{ZnFe}_2\text{O}_4$ ghi nhận các cột mốc thực nghiệm:
- Lefelshtel và cộng sự (1978): Lần đầu tiên công bố tổng hợp $\text{ZnFe}_2\text{O}_4$ từ bột $\text{ZnO} + \alpha\text{-Fe}_2\text{O}_3$ (pha spinen xuất hiện sau 240 giờ) và từ $\text{ZnCO}_3 + \alpha\text{-Fe}_2\text{O}_3$ (phân hủy tạo $\text{ZnO}$ vô định hình sau 50 giờ, tạo $\text{ZnFe}_2\text{O}_4$ sau 100 giờ).
- Tkacova và cộng sự: Chỉ ra ảnh hưởng của tạp chất sắt (Fe) sinh ra từ sự mài mòn bi và tang nghiền, giúp đẩy nhanh phản ứng tạo kẽm pherit nhưng kéo dài thời gian sẽ sinh ra pha dung dịch rắn $(\text{Fe},\text{Zn})\text{O}$.
- Marsh: Nghiền $\text{ZnO}$ và $\alpha\text{-Fe}_2\text{O}_3$ tạo pha $\text{ZnFe}_2\text{O}_4$ có cấu trúc gần vô định hình sau 8 giờ; quá trình ủ nhiệt từ $550^\circ\text{C}$ đến $800^\circ\text{C}$ làm tinh thể hóa pha spinen với kích thước hạt từ 19 đến 35 nm.
- Kim và Saito (2001): Sử dụng máy nghiền bi hành tinh ở nhiệt độ phòng, chuyển đổi $\text{ZnO}$ và $\alpha\text{-Fe}_2\text{O}_3$ thành hợp chất vô định hình không tan sau 2 giờ nghiền, kết tinh hoàn chỉnh hạt nanô $\text{ZnFe}_2\text{O}_4$ khi nghiền từ 3 giờ trở lên.
- Lazarevic và cộng sự: Tổng hợp $\text{ZnFe}_2\text{O}_4$ từ hai hệ tiền chất $\text{Zn(OH)}_2/\alpha\text{-Fe}_2\text{O}_3$ và $\text{Zn(OH)}_2/\text{Fe(OH)}_3$ bằng máy nghiền bi; phản ứng bắt đầu sau 4 giờ, hoàn thành sau 18 giờ, tạo hạt nanô tinh thể khoảng 20 nm có hành vi siêu thuận từ ở nhiệt độ phòng.
- Malick Jean và cộng sự (2008): Đánh giá ảnh hưởng của tốc độ máy nghiền (500 vòng/phút) và tang nghiền (900 vòng/phút), rút ngắn thời gian tổng hợp $\text{ZnFe}_2\text{O}_4$ từ $\text{ZnO}$ và $\alpha\text{-Fe}_2\text{O}_3$ xuống còn 12 giờ.
- Marinca và cộng sự (2011): Ghi nhận phản ứng pha rắn tạo $\text{ZnFe}_2\text{O}_4$ kích thước khoảng 20 nm hoàn tất sau 8 giờ nghiền năng lượng cao; hằng số mạng tăng dần theo thời gian nghiền và co lại sau khi ủ nhiệt do mạng tinh thể hoàn thiện.
- Guaita và cộng sự: Tổng hợp $\text{ZnFe}_2\text{O}_4$ từ muối thông qua phản ứng pha rắn nghiền cơ học kết hợp nhiệt luyện, hoặc qua con đường tạo phức muối citrate ở $600^\circ\text{C}$ trong 2 giờ.
- Muñoz Mendoza và cộng sự: Nghiền hỗn hợp $\text{Fe}_3\text{O}_4$ và $\text{Zn}$ tạo compozit với lực kháng từ $H_c = 1\text{ Oe}$ ở 540 phút, từ độ bão hòa $M_s = 50,7\text{ emu/g}$.
- Takacs và Robert C. Reno: Nghiền $\text{Fe}_3\text{O}_4$ và $\text{Zn}$ đến 540 phút, xác định trong 2 giờ đầu oxit sắt bị khử tạo thành $\text{ZnO}$ và pha $\text{Fe}$ quá bão hòa $\text{Zn}$.
- Zhou và cộng sự: Tổng hợp hạt nanô $\text{ZnFe}_2\text{O}_4$ phân tán trong nền silica vô định hình, ghi nhận rìa hấp thụ quang học 600 nm dịch chuyển xanh 0,65 eV khi giảm hàm lượng kẽm pherit từ 30% xuống 5% khối lượng.
Tình hình nghiên cứu trong nước
Tại Việt Nam, các nghiên cứu về hạt nano pherit spinen chủ yếu tập trung tại:
- Viện Khoa học Vật liệu (Viện Hàn lâm Khoa học và Công nghệ Việt Nam) và Trung tâm Khoa học Vật liệu (Trường Đại học Khoa học Tự nhiên, ĐHQGHN): Tập trung ứng dụng y sinh (dẫn truyền thuốc, nhiệt trị ung thư, xử lý môi trường).
- Viện Vật lý Thành phố Hồ Chí Minh: Nghiên cứu mô phỏng Monte-Carlo về ảnh hưởng của phân bố kích thước hạt và tương tác từ.
- Viện Tiên tiến Khoa học và Công nghệ (AIST) / Viện ITIMS (Trường Đại học Bách khoa Hà Nội): Nghiên cứu tổng hợp các pherit spinen hệ $\text{Mn}$, $\text{Co}$, $\text{Li}$, tập trung vào quy trình công nghệ chế tạo và đặc tính từ vĩ mô.
Khoảng trống nghiên cứu của luận án
Đa số các nghiên cứu quốc tế trước đây tập trung vào hệ nguyên liệu $\text{Fe}_2\text{O}_3 - \text{ZnO}$ ở chế độ nghiền tốc độ rất cao (500 - 900 vòng/phút) hoặc kết hợp xử lý nhiệt ở nhiệt độ cao ($600 - 1000^\circ\text{C}$), sản phẩm vẫn có lực kháng từ lớn (~449 Oe). Hướng nghiên cứu tổng hợp từ hệ có trạng thái ôxi hóa khử thấp hơn là $\text{Fe}_3\text{O}_4 - \text{Zn}$ còn rất ít dữ liệu. Luận án lựa chọn giải quyết cơ chế hình thành pha $\text{ZnFe}_2\text{O}_4$ trực tiếp bằng nghiền cơ học ở nhiệt độ phòng trên cả hai hệ $(\text{Fe}_2\text{O}_3 - \text{ZnO})$ và $(\text{Fe}_3\text{O}_4 - \text{Zn})$, làm rõ tương tác giữa các cấu tử theo thời gian và môi trường nghiền.
Cơ sở lý thuyết và phương pháp nghiên cứu
Cấu trúc tinh thể và bản chất từ tính của pherit spinen
Pherit spinen có công thức hóa học tổng quát là $\text{M}\cdot\text{Fe}_2\text{O}_4$ ($\text{M}$ là ion kim loại hóa trị II như $\text{Mn}^{2+}$, $\text{Fe}^{2+}$, $\text{Co}^{2+}$, $\text{Zn}^{2+}$, $\text{Mg}^{2+}$, $\text{Cu}^{2+}$, $\text{Ni}^{2+}$). Ô mạng cơ sở thuộc hệ lập phương tâm mặt ($fcc$) với hằng số mạng $a \approx 8,4\text{ \AA}$, chứa 56 ion (gồm 32 ion $\text{O}^{2-}$ và 24 ion kim loại).
Hệ thống ion ôxy tạo ra 64 lỗ trống tứ diện (phân mạng A) và 32 lỗ trống bát diện (phân mạng B), trong đó chỉ có 8 vị trí A và 16 vị trí B được chiếm giữ bởi cation kim loại:
- Spinen thường: Cation $\text{M}^{2+}$ nằm tại vị trí A, ion $\text{Fe}^{3+}$ nằm tại vị trí B; biểu diễn dạng $\text{Me}^{2+}[\text{Fe}^{3+}_2]\text{O}_4^{2-}$ (ví dụ $\text{ZnFe}_2\text{O}_4$, $\text{CdFe}_2\text{O}_4$).
- Spinen đảo: Toàn bộ cation $\text{M}^{2+}$ chuyển sang vị trí B, ion $\text{Fe}^{3+}$ chia đều cho cả vị trí A và B; dạng $\text{Fe}^{3+}[\text{Me}^{2+}\text{Fe}^{3+}]\text{O}_4^{2-}$ (ví dụ $\text{NiFe}_2\text{O}_4$, $\text{CoFe}_2\text{O}_4$).
- Spinen hỗn hợp: Cation $\text{M}^{2+}$ và $\text{Fe}^{3+}$ đồng thời phân bố ở cả hai phân mạng A và B theo một tỷ lệ nhất định.
| Ion |
Bán kính ion ($\text{\AA}$) |
| $\text{O}^{2-}$ |
1,32 |
| $\text{Li}^{2+}$ |
0,68 |
| $\text{Fe}^{2+}$ |
0,74 |
| $\text{Fe}^{3+}$ |
0,64 |
| $\text{Co}^{2+}$ |
0,72 |
| $\text{Mn}^{2+}$ |
0,80 |
| $\text{Zn}^{2+}$ |
0,74 |
Từ tính trong pherit spinen được chi phối bởi tương tác trao đổi gián tiếp (siêu tương tác) qua ion $\text{O}^{2-}$, trong đó tương tác giữa hai phân mạng A-B mạnh hơn tương tác nội mạng A-A và B-B. Khi kích thước hạt giảm xuống thang nanô mét, xuất hiện hiệu ứng kích thước và cấu trúc từ bề mặt (dị hướng bề mặt, mô hình lõi-vỏ gồm lõi trật tự từ và vỏ spin hỗn loạn). Hạt đơn đômen có kích thước nhỏ hơn giá trị tới hạn $D_c$ thể hiện tính chất siêu thuận từ khi năng lượng kích hoạt nhiệt thắng năng lượng dị hướng từ ($K \cdot V < k_B T$), triệt tiêu từ dư ($B_r$) và lực kháng từ ($H_c$).
| Đối tượng nghiên cứu |
Kích thước vật liệu |
Tính chất từ |
| Vật liệu khối |
$\ge 1\text{ }\mu\text{m}$ |
Mômen từ tự phát dưới nhiệt độ Curie ($T_C$), hình thành cấu trúc đa đômen. |
| Vật liệu siêu mịn |
$50 - 1000\text{ nm}$ |
Tính chất từ phụ thuộc mạnh vào công nghệ chế tạo và cơ chế gia công. |
| Vật liệu đơn đômen |
$1 - 30\text{ nm}$ |
Xuất hiện nhiệt độ khóa $T_B < T_C$; trên $T_B$ chuyển sang trạng thái siêu thuận từ. |
| Kích thước nguyên tử/ion |
$\sim 0,2\text{ nm}$ |
Tính chất thuận từ nguyên tử. |
Động học, nhiệt động học nghiền năng lượng cao (MA)
Quá trình MA dựa trên chu kỳ va đập - biến dạng dẻo - hóa bền - nứt vỡ tế vi - hàn nguội lặp lại của các hạt bột nằm giữa các viên bi nghiền. Năng lượng cơ học tích tụ làm tăng mật độ khuyết tật mạng tinh thể (lệch đạt tới $10^{12}/\text{cm}^2$, lỗ trống, khuyết tật xếp), làm giảm năng lượng hoạt hóa khuếch tán.
Khuếch tán đồng thể của các nguyên tử trong trường biến dạng tuân theo định luật Fick II:
$$\frac{\partial C}{\partial t} = D \left( \frac{\partial^2 C}{\partial x^2} + \frac{\partial^2 C}{\partial y^2} + \frac{\partial^2 C}{\partial z^2} \right)$$
Hệ số khuếch tán $D$ phụ thuộc nhiệt độ theo phương trình Arrhenius:
$$D = D_0 \exp\left(-\frac{Q}{RT}\right)$$
Trong đó năng lượng hoạt hóa $Q$ giảm đáng kể do sự xuất hiện của các nút trống và nứt tế vi mạng tinh thể.
Về mặt nhiệt động học, điều kiện tự phát của phản ứng pha rắn được xác định bởi phương trình Gibbs-Helmholtz:
$$\Delta G = \Delta H - T\Delta S$$
Theo Huttig, trạng thái hoạt hóa cơ học sinh ra năng lượng Gibbs dư:
$$\Delta G = G_T^* - G_T = \Delta G_1^* + \Delta G_2^$$
Với $\Delta G_1^ = \sigma \Delta S$ là năng lượng bề mặt dư (chiếm khoảng 10% tổng năng lượng Gibbs) và $\Delta G_2^*$ là năng lượng hình thành khuyết tật mạng.
Các phản ứng hóa học chính được khảo sát nhiệt động ở điều kiện tiêu chuẩn ($298\text{ K}$, $0,1\text{ MPa}$):
- $\text{Fe}_2\text{O}_3 + \text{ZnO} \rightarrow \text{ZnFe}_2\text{O}4$ ($\Delta H^0{298} = 509,415\text{ kJ}\cdot\text{mol}^{-1}$)
- $\text{Fe}_3\text{O}_4 + 4\text{Zn} \rightarrow 3\text{Fe} + 4\text{ZnO}$ (xảy ra thuận lợi nhất về mặt nhiệt động học)
- $2\text{Fe}_3\text{O}_4 + 3\text{Zn} + 2\text{O}_2 \rightarrow 3\text{ZnFe}_2\text{O}_4$
Đặc tính nguyên liệu đầu vào
| Nguyên liệu |
Độ sạch (%) |
Kích thước hạt |
Tỷ trọng ($\text{g/cm}^3$) |
Nhiệt độ nóng chảy ($^\circ\text{C}$) |
Cấu trúc tinh thể |
Nhà sản xuất |
| Bột $\text{Zn}$ |
$> 99,9$ |
$< 5\text{ }\mu\text{m}$ |
7,14 |
419 |
Lục giác xếp chặt |
US Research Nanomaterials, Inc (Mỹ) |
| Bột $\text{Fe}_3\text{O}_4$ |
$> 99,0$ |
$< 0,2\text{ }\mu\text{m}$ |
5,21 |
1583 |
Lập phương thể tâm |
US Research Nanomaterials, Inc (Mỹ) |
| Bột $\alpha\text{-Fe}_2\text{O}_3$ |
$> 99,0$ |
$< 0,2\text{ }\mu\text{m}$ |
5,24 |
1566 |
Sáu phương (Rhombohedral) |
US Research Nanomaterials, Inc (Mỹ) |
| Bột $\text{ZnO}$ |
$\ge 99,9$ |
$< 5\text{ }\mu\text{m}$ |
5,60 |
1975 |
Lục giác xếp chặt |
US Research Nanomaterials, Inc (Mỹ) |
Thiết bị và phương pháp phân tích thực nghiệm
- Nghiền năng lượng cao: Máy nghiền hành tinh Pulverisette (Fritsch, CHLB Đức), bi và tang nghiền bằng thép không gỉ, tốc độ làm việc tối đa 400 vòng/phút.
- Nhiễu xạ tia X (XRD): Thiết bị SIEMENS D5005 Bruker (Đức), bức xạ $\text{Cu-K}\alpha$ ($\lambda = 1,5406\text{ \AA}$), điện áp 40 kV, cường độ dòng 30 mA, góc quét $2\theta = 20^\circ \div 80^\circ$, bước nhảy $0,03^\circ/\text{s}$.
- Xác định kích thước tinh thể: Sử dụng công thức Scherrer / Laue:
$$d_{XRD} = \frac{k\lambda}{\beta \cos\theta}$$
(với $k = 0,94$ theo Scherrer hoặc $k = 1$ theo Laue; $\beta$ là độ rộng vật lý của đỉnh nhiễu xạ lớn nhất).
- Phân tích cấu trúc Rietveld: Sử dụng phần mềm FullProf và MRIA, mô phỏng các đỉnh Bragg bằng hàm phân bố Voigt (hàm khớp Gauss/Lorentz); độ tin cậy được kiểm soát qua hệ số khớp $\chi^2 \approx 1$ và hệ số sai số tương quan $R_{wp} \approx 10%$.
- Kính hiển vi điện tử quét (SEM): Loại JEOL JSM-7600F (Viện AIST, ĐHBK Hà Nội), độ phân giải cỡ $1\text{ }\mu\text{m}$.
- Kính hiển vi điện tử truyền qua (TEM): Thiết bị JEOL TEM 5410 NV (Đại học Ulsan, Hàn Quốc), điện thế 40 - 100 kV, độ phân giải điểm ảnh 0,2 nm, mạng tinh thể 0,15 nm.
- Từ kế mẫu rung (VSM): Thiết bị DMS 880 (Viện AIST, ĐHBK Hà Nội).
- Quang phổ hồng ngoại (FT-IR): Thiết bị của Thermo Nicolet (ĐHBK Hà Nội).
- Nhiệt lượng kế quét vi sai (DSC): Thiết bị Setaram Labsys 18 (ĐHBK Hà Nội).
Nội dung chính theo từng chương
Luận án được kết cấu thành 3 chương chuyên môn chính ngoài phần Mở đầu và Kết luận.
Chương 1: Khái niệm, cấu trúc pherit spinen
Chương 1 hệ thống hóa cơ sở lý thuyết về mạng tinh thể, quy luật phân bố cation trong các phân mạng tứ diện (A) và bát diện (B) của cấu trúc spinen thường, đảo và hỗn hợp. Phân tích chi tiết tham số tọa độ ôxy $u$ (giá trị thực nghiệm $u \approx 3/8$), sự phụ thuộc của hằng số mạng $a$ vào bán kính các ion thành phần và ảnh hưởng của điện trường phối trí.
Chương này phân tích các tính chất vật lý của vật liệu nanô từ: cơ chế tương tác trao đổi siêu gián tiếp theo mô hình Néel, hiện tượng dị hướng từ bề mặt, mô hình cấu trúc lõi-vỏ và quy luật suy giảm lực kháng từ $H_c$ khi kích thước hạt chuyển từ vùng đa đômen (M-D) sang đơn đômen (S-D) rồi đạt trạng thái siêu thuận từ (S-P). Chương 1 cũng so sánh 3 nhóm phương pháp chế tạo chính (đồng kết tủa, sol-gel, nghiền cơ học), đồng thời thiết lập cơ sở động học (định luật Fick II, Arrhenius) và nhiệt động học (biến thiên năng lượng tự do Gibbs $\Delta G$, phương trình Huttig) giải thích khả năng tổng hợp hợp kim hóa cơ học ở nhiệt độ phòng.
Chương 2: Nguyên liệu đầu vào, quy trình thực nghiệm
Chương 2 trình bày chi tiết về thông số kỹ thuật của 4 loại nguyên liệu đầu vào ($\text{Zn}$, $\text{Fe}_3\text{O}_4$, $\alpha\text{-Fe}_2\text{O}_3$, $\text{ZnO}$) do hãng US Research Nanomaterials sản xuất. Quy trình công nghệ gồm 2 giai đoạn:
- Trộn sơ bộ: Thực hiện trong tang và bi sứ ở tốc độ 100 vòng/phút trong 2 giờ nhằm đồng nhất hỗn hợp 5 gam bột theo đúng tỷ lệ hợp thức mà không gây biến dạng mạng tinh thể.
- Nghiền năng lượng cao: Sử dụng máy nghiền hành tinh Pulverisette với bi và tang thép không gỉ, tốc độ 300 - 400 vòng/phút, tỷ lệ bi/bột 10/1 và 20/1, môi trường không khí hoặc khí trơ Ar, có bổ sung dung môi trợ nghiền n-hexan ($\text{C}6\text{H}{14}$). Mẫu được trích xuất tại các mốc thời gian: 15 phút, 30 phút, 1 giờ, 5 giờ, 10 giờ, 20 giờ, 30 giờ và 40 giờ.
Chương này cũng thiết lập toàn bộ quy trình đo đạc thực nghiệm trên hệ thống thiết bị: XRD (SIEMENS D5005 Bruker), phương pháp mô hình hóa cấu trúc Rietveld trên phần mềm FullProf/MRIA, kính hiển vi điện tử SEM, TEM, hệ từ kế VSM, quang phổ FT-IR và phân tích nhiệt vi sai DSC.
Chương 3: Kết quả và thảo luận
Chương 3 tập trung công bố và biện luận các dữ liệu thực nghiệm về quá trình chuyển pha, biến đổi cấu trúc tế vi và tính chất từ của các mẫu bột theo thời gian nghiền.
Đối với hệ bột $\alpha\text{-Fe}_2\text{O}_3 + \text{ZnO}$ nghiền trong môi trường không khí:
- Mẫu ban đầu (chưa nghiền): Giản đồ XRD ghi nhận các đỉnh nhiễu xạ nhọn và hẹp đặc trưng của hai pha riêng biệt:
- Pha hematit $\alpha\text{-Fe}_2\text{O}_3$ (ICDD PDF#33-0664, nhóm không gian $R\bar{3}c$, hằng số mạng $a = 0,5036\text{ nm}$, $c = 1,375\text{ nm}$) với các đỉnh tại góc $2\theta = 24,43^\circ$ ứng với các mặt (012), (104), (110), (113), (024), (116), (018), (214), (300), (125), (1010), (220).
- Pha $\text{ZnO}$ (ICDD PDF#36-1451, nhóm không gian $P6_3mc$, hằng số mạng $a = 0,325\text{ nm}$, $c = 0,5207\text{ nm}$) với các đỉnh tại góc $2\theta = 31,1^\circ$ ứng với các mặt (100), (002), (101), (102), (110), (103), (112), (201).
- Sau 5 giờ nghiền: Cường độ các đỉnh nhiễu xạ của cả $\text{Fe}_2\text{O}_3$ và $\text{ZnO}$ giảm mạnh, chân pic mở rộng rõ rệt ở vùng góc $2\theta = 32^\circ - 38^\circ$ do sự tích tụ khuyết tật và hạt bị nhỏ mịn hóa.
- Sau 10 giờ nghiền: Bắt đầu ghi nhận sự hình thành pha spinen $\text{ZnFe}_2\text{O}_4$ với pic nhiễu xạ xuất hiện tại $2\theta = 29,21^\circ$, tương ứng các mặt tinh thể (220), (311), (222), (400), (511) và (440). Cấu trúc thuộc nhóm không gian $Fd\bar{3}m$, hằng số mạng $a = 0,8441\text{ nm}$ (khớp thẻ chuẩn ICDD PDF#22-1012). Cường độ pic của $\text{ZnO}$ suy giảm mạnh hơn so với $\text{Fe}_2\text{O}_3$ do mạng $\text{ZnO}$ biến dạng mạnh, thúc đẩy khuếch tán vào mạng oxit sắt.
- Sau 20 giờ nghiền: Cường độ pic của $\text{ZnFe}_2\text{O}_4$ tại các mặt (220) và (400) tăng cao rõ rệt, trong khi các pic của $\alpha\text{-Fe}_2\text{O}_3$ và $\text{ZnO}$ tiếp tục tiêu hao.
- Sau 30 giờ nghiền: Pha liên ôxit $\text{ZnFe}_2\text{O}_4$ đạt trạng thái ổn định với cường độ pic cao. Pic nhiễu xạ của pha $\text{ZnO}$ biến mất hoàn toàn, trên giản đồ XRD chỉ còn lại các vạch phản xạ của $\text{ZnFe}_2\text{O}_4$ và một phần $\text{Fe}_2\text{O}_3$ dư chưa phản ứng hết.
| Pha tinh thể |
Nhóm không gian |
Hằng số mạng thực nghiệm |
Mặt phẳng phản xạ đặc trưng ($hkl$) |
| $\alpha\text{-Fe}_2\text{O}_3$ |
$R\bar{3}c$ |
$a = 0,5036\text{ nm}$, $c = 1,375\text{ nm}$ |
(012), (104), (110), (113), (024), (116), (018), (214), (300) |
| $\text{ZnO}$ |
$P6_3mc$ |
$a = 0,3250\text{ nm}$, $c = 0,5207\text{ nm}$ |
(100), (002), (101), (102), (110), (103), (112), (201) |
| $\text{ZnFe}_2\text{O}_4$ |
$Fd\bar{3}m$ |
$a = 0,8441\text{ nm}$ |
(220), (311), (222), (400), (511), (440) |
Kết quả và những đóng góp mới
Đóng góp về mặt khoa học (Lý luận)
- Luận án là công trình thực nghiệm đầu tiên tại Việt Nam nghiên cứu có hệ thống sự hình thành pherit spinen $\text{ZnFe}_2\text{O}_4$ từ hai cặp tiền chất $(\text{Fe}_2\text{O}_3 - \text{ZnO})$ và $(\text{Fe}_3\text{O}_4 - \text{Zn})$ bằng phương pháp nghiền năng lượng cao.
- Giải thích và biện luận định lượng cơ chế chuyển pha rắn: Sự va đập cơ học liên tục làm vỡ hạt, sinh bề mặt mới, tăng mật độ khuyết tật mạng và giảm năng lượng hoạt hóa khuếch tán, tạo điều kiện để phản ứng pha rắn tạo $\text{ZnFe}_2\text{O}_4$ xảy ra tự phát ở nhiệt độ phòng mà không cần cấp nhiệt từ bên ngoài.
- Làm rõ động học chuyển pha của hệ $\alpha\text{-Fe}_2\text{O}_3 + \text{ZnO}$, xác lập các mốc thời gian tới hạn: 5 giờ (tích lũy biến dạng), 10 giờ (xuất hiện mầm tinh thể $\text{ZnFe}_2\text{O}_4$), 20 giờ (phát triển tinh thể) và 30 giờ (pha $\text{ZnO}$ phản ứng hoàn toàn).
Đóng góp về mặt công nghệ (Thực tiễn)
- Xây dựng hoàn chỉnh quy trình công nghệ tổng hợp bột kẽm pherit $\text{ZnFe}_2\text{O}_4$ kích thước nanô mét bằng máy nghiền hành tinh với các thông số: tốc độ 300 vòng/phút, tỷ lệ bi/bột 10/1, dung môi n-hexan.
- Đơn giản hóa quy trình chế tạo so với phương pháp gốm truyền thống, loại bỏ công đoạn thiêu kết nhiệt độ cao ($900 - 1300^\circ\text{C}$), giúp tiết kiệm năng lượng và giảm thiểu sự phát triển thô đại của hạt tinh thể.
Kiến nghị và giải pháp kỹ thuật đề xuất
- Duy trì chế độ nghiền có kiểm soát: Tránh tốc độ quay trên 350 vòng/phút hoặc tỷ lệ bi/bột trên 20/1 nhằm hạn chế hiện tượng mòn bi tang gây nhiễm tạp Fe và ngăn ngừa quá nhiệt bên trong cối nghiền.
- Kiểm soát chặt chẽ môi trường nghiền (không khí hoặc khí Ar) tùy thuộc vào mục tiêu tạo pha đơn $\text{ZnFe}_2\text{O}_4$ hay tạo vật liệu nanocompozit nền $\text{Fe}$ cốt $\text{ZnO}$.
Hạn chế và hướng nghiên cứu tiếp
Hạn chế được ghi nhận
- Quá trình nghiền bi kéo dài (trên 30 giờ) bằng cối và bi thép không gỉ khó tránh khỏi hiện tượng nhiễm tạp chất sắt mài mòn vào sản phẩm, có thể dẫn đến sự hình thành pha dung dịch rắn phụ $(\text{Fe},\text{Zn})\text{O}$.
- Dải phân bố kích thước hạt của bột sau nghiền cơ học thường rộng hơn so với các phương pháp hóa ướt (như sol-gel hay đồng kết tủa).
- Mạng tinh thể sau nghiền chứa mật độ khuyết tật lớn, cần kiểm soát chính xác mức độ phân bố cation giữa hai phân mạng A và B để đạt được các đặc tính từ tính tối ưu theo tính toán lý thuyết.
Hướng phát triển tiếp theo
- Khảo sát sâu hơn các mốc thời gian nghiền đến 40 giờ trên hệ $(\text{Fe}_3\text{O}_4 - \text{Zn})$ trong môi trường khí trơ Argon để đánh giá đầy đủ cơ chế phản ứng khử tạo tổ chức compozit nền $\text{Fe}$ cốt $\text{ZnO}$.
- Kết hợp xử lý ủ nhiệt ngắn ở nhiệt độ thích hợp sau khi nghiền nhằm khử ứng suất dư, hoàn thiện mạng tinh thể mà vẫn duy trì kích thước hạt trong thang nanô mét.
- Ứng dụng phổ Mossbauer và phân tích cấu trúc tinh chỉnh Rietveld từ dữ liệu bức xạ Synchrotron để định lượng chính xác tỷ lệ phân bố cation $\text{Zn}^{2+}$ và $\text{Fe}^{3+}$ tại các vị trí A và B.
Giá trị tham khảo
Đối tượng thụ hưởng
- Nghiên cứu sinh, học viên cao học và giảng viên: Chuyên ngành Khoa học và Kỹ thuật Vật liệu, Vật lý Chất rắn, Vật lý Vật liệu từ, Công nghệ Hóa học và Luyện kim bột.
- Kỹ sư và chuyên viên nghiên cứu: Tại các viện nghiên cứu vật liệu, phòng thí nghiệm vật liệu nano và các cơ sở sản xuất bột hợp kim, vật liệu từ mềm.
Các nội dung có giá trị tham khảo cao
- Phương pháp luận thực nghiệm: Quy trình tính toán phối liệu hợp thức cho các phản ứng pha rắn có kiểm soát môi trường (không khí / khí trơ).
- Kỹ thuật phân tích Rietveld: Quy trình sử dụng phần mềm FullProf và MRIA để mô hình hóa phổ XRD, tính toán hằng số mạng, kích thước miền tán xạ và phân bố cation trên cơ sở các tiêu chí tin cậy $\chi^2$ và $R_{wp}$.
- Cơ sở dữ liệu nhiệt động học: Phương pháp ứng dụng phương trình Fick II, Arrhenius, Gibbs-Helmholtz và mô hình kích hoạt cơ học Huttig trong việc giải thích phản ứng pha rắn ở trạng thái không cân bằng.
Câu hỏi thường gặp
1. Phản ứng hóa học nào diễn ra thuận lợi nhất về mặt nhiệt động học khi nghiền ở nhiệt độ phòng?
Căn cứ tính toán biến thiên enthalpy tiêu chuẩn ($\Delta H^0_{298}$), phản ứng giữa $\text{Fe}_3\text{O}_4$ và $\text{Zn}$ tạo ra $\text{Fe}$ và $\text{ZnO}$ ($\text{Fe}_3\text{O}_4 + 4\text{Zn} = 3\text{Fe} + 4\text{ZnO}$) là phản ứng diễn ra thuận lợi nhất về mặt nhiệt động học ở nhiệt độ phòng trong số các phản ứng được khảo sát.
2. Sự hình thành pha $\text{ZnFe}_2\text{O}_4$ trong hệ $(\text{Fe}_2\text{O}_3 - \text{ZnO})$ diễn ra như thế nào qua các mốc thời gian nghiền?
Trên giản đồ XRD, ở 5 giờ nghiền, các pic của $\text{Fe}_2\text{O}_3$ và $\text{ZnO}$ giảm cường độ và mở rộng chân pic. Sau 10 giờ nghiền, pha $\text{ZnFe}_2\text{O}_4$ bắt đầu xuất hiện tại góc $2\theta = 29,21^\circ$ ứng với mặt (220). Sau 20 giờ nghiền, các pic của $\text{ZnFe}_2\text{O}_4$ tăng mạnh. Đến 30 giờ nghiền, pic của $\text{ZnO}$ biến mất hoàn toàn, chỉ còn lại pha $\text{ZnFe}_2\text{O}_4$ và một lượng $\text{Fe}_2\text{O}_3$ chưa phản ứng hết.
3. Thông số tinh thể học của pha $\text{ZnFe}_2\text{O}_4$ tạo thành được xác định như thế nào?
Pha $\text{ZnFe}_2\text{O}_4$ tạo thành có cấu trúc lập phương tâm mặt ($fcc$), thuộc nhóm không gian $Fd\bar{3}m$, hằng số mạng thực nghiệm đo được là $a = 0,8441\text{ nm}$, phù hợp với thẻ chuẩn ICDD PDF#22-1012, với các mặt phẳng phản xạ đặc trưng gồm (220), (311), (222), (400), (511) và (440).
4. Vì sao cần giới hạn tốc độ nghiền dưới 350 vòng/phút và tỷ lệ bi/bột dưới 20/1?
Nếu nghiền với tốc độ dưới 300 vòng/phút và tỷ lệ bi/bột dưới 10/1, quá trình nghiền không đạt hiệu quả về mặt năng lượng kích hoạt. Ngược lại, nếu tốc độ vượt quá 350 vòng/phút hoặc tỷ lệ bi/bột vượt quá 20/1 sẽ làm tăng ma sát, gây mài mòn bi và tang nghiền (tăng tạp chất sắt) đồng thời làm nhiệt độ cối nghiền tăng cao.
Kết luận
Luận án đã nghiên cứu có hệ thống quá trình tổng hợp pherit spinen $\text{ZnFe}_2\text{O}_4$ kích thước nanô mét bằng phương pháp nghiền năng lượng cao từ các hệ bột tiền chất $(\alpha\text{-Fe}_2\text{O}_3 - \text{ZnO})$ và $(\text{Fe}_3\text{O}_4 - \text{Zn})$. Bằng các phương pháp phân tích cấu trúc hiện đại (XRD, phân tích tinh chỉnh Rietveld, SEM, TEM), tác giả đã chứng minh và làm sáng tỏ cơ chế phản ứng pha rắn tự phát ở nhiệt độ phòng do tích lũy biến dạng dẻo và khuyết tật mạng. Kết quả thực nghiệm xác lập được các thông số công nghệ tối ưu để tạo pha $\text{ZnFe}_2\text{O}_4$ ổn định sau 30 giờ nghiền từ hệ $\alpha\text{-Fe}_2\text{O}_3 + \text{ZnO}$, mở ra giải pháp công nghệ hiệu quả thay thế cho quy trình thiêu kết nhiệt độ cao truyền thống. Các dữ liệu về động học, nhiệt động học và cấu trúc tinh thể trong công trình cung cấp cơ sở khoa học giá trị cho lĩnh vực luyện kim bột và vật liệu từ nanô tại Việt Nam.
