Bối cảnh và vấn đề nghiên cứu

Trong xu thế phát triển của khoa học và công nghệ vật liệu, các vật liệu phát quang đóng vai trò nền tảng trong nhiều lĩnh vực ứng dụng thực tiễn như thông tin quang, y học, kỹ thuật quân sự và đặc biệt là công nghệ chiếu sáng rắn (đèn huỳnh quang, đèn LED hiệu suất cao, tiết kiệm điện năng và thân thiện với sức khỏe con người). Nhóm vật liệu nền Aluminate kết hợp pha tạp các ion đất hiếm ($Eu^{2+}, Sm^{3+}$) và ion kim loại chuyển tiếp ($Mn^{2+}$) nhận được sự quan tâm lớn do cấu trúc mạng nền bền vững và khả năng hấp thụ, phát xạ ở nhiều dải bước sóng khác nhau trong vùng khả kiến.

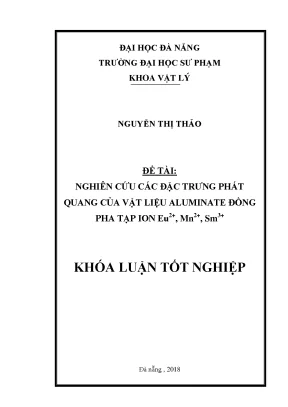

Khóa luận tốt nghiệp cử nhân ngành Vật lý học của tác giả Nguyễn Thị Thảo (Trường Đại học Sư phạm – Đại học Đà Nẵng, năm 2018) tập trung thực hiện đề tài: "Nghiên cứu các đặc trưng phát quang của vật liệu Aluminate đồng pha tạp ion $Eu^{2+}, Mn^{2+}, Sm^{3+}$" dưới sự hướng dẫn của Th.S Lê Văn Thanh Sơn.

Mục tiêu nghiên cứu

  1. Khảo sát phổ của vật liệu Aluminate đồng pha tạp các ion $Eu^{2+}, Mn^{2+}, Sm^{3+}$.
  2. Kiểm tra tính chất phát quang của vật liệu Aluminate khi có sự hiện diện đồng thời của ion kim loại chuyển tiếp $Mn^{2+}$ và các ion đất hiếm $Eu^{2+}, Sm^{3+}$.

Nhiệm vụ nghiên cứu

Văn bản xác định 6 nhiệm vụ cụ thể:

  1. Xác định phương pháp cân mẫu và xây dựng quy trình công nghệ chế tạo vật liệu.
  2. Tìm hiểu nguyên lý hoạt động, công dụng và cách sử dụng các trang thiết bị phục vụ quá trình chế tạo và hoàn thiện mẫu vật liệu.
  3. Tra cứu và tổng hợp các tài liệu về lý thuyết vật liệu phát quang và các đặc trưng quang phổ của hệ vật liệu Aluminate đồng pha tạp $Eu^{2+}, Mn^{2+}, Sm^{3+}$.
  4. Nghiên cứu ứng dụng và định hướng phát triển của nhóm vật liệu trong lĩnh vực quang học.
  5. Thu thập, tổng hợp và xử lý thực nghiệm các mẫu vật liệu.
  6. Hoàn thiện văn bản khóa luận và chuẩn bị báo cáo bảo vệ.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Cơ sở lý thuyết về hiện tượng phát quang; lý thuyết quang phổ của kim loại chuyển tiếp và ion đất hiếm; các ion kích hoạt $Eu^{2+}, Sm^{3+}, Mn^{2+}$ phân bố trong mạng nền tinh thể.
  • Phạm vi nghiên cứu: Chế tạo thực nghiệm hệ vật liệu phát quang trên nền $BaAl_2O_4$ đồng pha tạp $Eu^{2+}, Mn^{2+}, Sm^{3+}$ bằng phương pháp phản ứng pha rắn và khảo sát các đặc trưng quang phát quang (Photoluminescence - PL) ở các bước sóng kích thích khác nhau.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và mô hình vật lý

Nghiên cứu được xây dựng trên hệ thống lý thuyết quang học và vật lý chất rắn chuyên sâu:

  • Hiện tượng phát quang và các định luật quang học: Phân loại phát quang theo động học (phát quang tâm bất liên tục, phát quang tái hợp), theo thời gian (huỳnh quang với thời gian sống ngắn, lân quang kéo dài) và theo phương thức kích thích (quang phát quang PL, điện phát quang EL, cathod phát quang CAL...). Các định luật cơ bản được sử dụng gồm: Định luật về sự độc lập của phổ phát quang đối với bước sóng kích thích; Định luật Stokes – Lommel (dịch chuyển đỏ của bước sóng phát xạ so với bước sóng hấp thụ); Định luật đối xứng gương của Levshin ($B. L. Levshin$) giữa phổ hấp thụ và phổ phát quang.
  • Thuyết vùng năng lượng và cơ chế bẫy trong phosphor tinh thể: Mô hình vùng năng lượng giải thích sự hình thành các mức bẫy điện tử/lỗ trống do khuyết tật mạng hoặc do ion pha tạp tạo ra giữa vùng hóa trị ($E_v$) và vùng dẫn ($E_c$). Động học bẫy và khử bẫy giải thích hiện tượng lân quang kéo dài thông qua quá trình quang ion hóa, nhiệt ion hóa và hiệu ứng đường hầm, kèm theo quá trình tái bắt điện tử.
  • Quang phổ ion đất hiếm ($Eu^{2+}, Sm^{3+}$): Cấu hình điện tử $4f^n$ được che chắn bởi các lớp vỏ $5s^2 5p^6$, giản đồ mức năng lượng Dieke. Đối với $Eu^{2+}$ (cấu hình $4f^7$), trạng thái cơ bản là $^8S_{7/2}$; chuyển dời quang học đặc trưng là chuyển dời cho phép $4f^65d^1 \rightarrow 4f^7(^8S_{7/2})$ chịu ảnh hưởng mạnh bởi trường tinh thể, phân tách thành các phân mức $t_{2g}$ và $e_g$ theo mô hình tọa độ cấu hình.
  • Quang phổ ion kim loại chuyển tiếp ($Mn^{2+}$): Cấu hình $3d^5$, giải thích thông qua giản đồ Tanabe – Sugano cho cấu hình $d^5$ dưới tác dụng của trường tinh thể bát diện ($O_h$) và tứ diện ($T_d$). Chuyển dời phát xạ đặc trưng tương ứng với dịch chuyển $^4T_{1g}(^4G) \rightarrow ^6A_{1g}(^6S)$ với thông số trường tinh thể $Dq$ và thông số lực đẩy điện tử Racah $B$.

Phương pháp nghiên cứu thực nghiệm

  • Phương pháp chế tạo: Phương pháp phản ứng pha rắn nhiệt độ cao (Solid-State Reaction Method) trong môi trường hiếm khí khử.
  • Quy trình 5 bước thực nghiệm:
    1. Chuẩn bị dụng cụ: Cối và chày sứ được rửa sạch, làm sạch bằng sóng siêu âm, khử trùng bằng cồn và sấy khô ở nhiệt độ 50°C.
    2. Cân và nghiền trộn: Cân chính xác các hóa chất tiền chất bằng cân điện tử độ chính xác 0,001 g (tổng khối lượng mỗi mẻ là 3 g); nghiền mịn và trộn đều trong cối sứ từ 2 đến 3 giờ.
    3. Sấy hóa chất: Sấy hỗn hợp bột sau nghiền ở nhiệt độ 50°C trong tủ sấy.
    4. Nung thiêu kết: Nung mẫu ở nhiệt độ 1300°C trong thời gian 2 giờ với tốc độ gia nhiệt (gia tốc nhiệt) 60°C/phút trong môi trường hiếm khí/khử với chất khử Cacbon (chiếm 10% khối lượng) và chất trợ dung chảy $H_3BO_3$ (chiếm 5% khối lượng), sau đó để nguội tự nhiên.
    5. Xử lý và phân tích mẫu: Nghiền mẫu sau nung để chuẩn bị cho các phép đo cấu trúc và quang phổ.
  • Thiết bị và nguồn dữ liệu thực nghiệm:
    • Cân phân tích điện tử độ chính xác 0,001 g.
    • Lò nung nhiệt độ cao (đạt ngưỡng 1300°C).
    • Máy nhiễu xạ tia X (XRD) SIEMENS D5005 dùng để kiểm tra cấu trúc pha.
    • Hệ đo quang phổ huỳnh quang FL3 (đo tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội) để thu thập phổ kích thích và phổ phát quang.

Nội dung chính theo từng chương

Chương 1: Tổng quan về hiện tượng phát quang

Chương 1 hệ thống hóa toàn diện cơ sở lý luận về hiện tượng phát quang. Tác giả định nghĩa phát quang theo quan điểm của S. I. Vavilov (bức xạ dư kéo dài hơn $10^{-16}$ giây so với bức xạ nhiệt). Nội dung chương phân tích chi tiết các tiêu chí phân loại phát quang:

  • Phân loại theo cơ chế động học giữa phát quang tâm bất liên tục (xảy ra nội bộ trong một tâm) và phát quang tái hợp (có sự tham gia của hạt mang điện chuyển dịch qua mạng tinh thể).
  • Phân loại theo thời gian sống gồm huỳnh quang (tắt ngay khi ngừng kích thích) và lân quang (phát xạ kéo dài sau khi ngừng kích thích).
  • Cơ chế dịch chuyển mức năng lượng ở thang nguyên tử và phân tử theo phân bố Boltzmann – Maxwell và các quy tắc lựa chọn spin, mômen quỹ đạo ($\Delta l = \pm 1, \Delta j = 0, \pm 1$).
  • Khảo sát ba định luật nền tảng: Định luật độc lập bước sóng kích thích, Định luật Stokes – Lommel về hao phí năng lượng photon ($\varepsilon_{ht} > \varepsilon_{pq}$ dẫn đến $\lambda_{pq} > \lambda_{ht}$) và Định luật đối xứng gương Levshin biểu diễn mối tương quan giữa phổ hấp thụ và phổ phát quang của phân tử.

Chương II: Tính chất phát quang của phosphor tinh thể

Chương này đi sâu vào vật lý của chất phát quang dạng tinh thể (phosphor):

  • Cấu trúc mạng và khuyết tật: Mạng nền tinh thể (thường có cấu trúc lập phương hoặc đa hình) khi pha tạp các ion kích hoạt sẽ làm mất tính tuần hoàn lý tưởng, sinh ra các khuyết tật mạng đóng vai trò là tâm bẫy điện tử hoặc lỗ trống.
  • Bản chất phát quang tái hợp: Chứng minh sự phát quang của phosphor tinh thể là quá trình tái hợp thông qua dạng suy giảm cường độ phi hàm mũ (hàm hyperbol), sự không tương ứng trực tiếp giữa phổ hấp thụ rộng và phổ bức xạ dải hẹp, cùng mối liên hệ mật thiết với hiệu ứng quang điện trong chất bán dẫn/điện môi.
  • Cơ chế bẫy và động học khử bẫy: Phân tích 4 loại mức năng lượng cục bộ nằm trong vùng cấm ($E_g$). Xác suất giải phóng điện tử khỏi bẫy tuân theo biểu thức $P = P_0 \exp(-E/kT)$, trong đó $E$ là độ sâu của bẫy. Phân tích hiện tượng nhiệt phát quang, quá trình quang ion hóa, nhiệt ion hóa và hiệu ứng đường hầm.
  • Kỹ thuật đồng pha tạp (Co-doping): Làm rõ cơ chế đưa các ion đồng pha tạp nhằm thay đổi cân bằng điện tích, tạo bẫy năng lượng sâu phù hợp và thúc đẩy quá trình truyền năng lượng giữa tâm cho (donor) và tâm nhận (acceptor) để kéo dài thời gian lân quang.

Chương III: Tổng quan về ion đất hiếm, ion kim loại chuyển tiếp

Chương 3 tổng hợp đặc tính hóa lý và quang phổ của các chất kích hoạt sử dụng trong đề tài:

  • Ion đất hiếm ($RE$): Phân chia họ Lantanit thành phân nhóm Xeri (đất hiếm nhẹ từ $La$ đến $Gd$) và phân nhóm Tecbi (đất hiếm nặng từ $Tb$ đến $Lu$). Phân tích tính khử mạnh của kim loại đất hiếm. Khảo sát cấu hình điện tử $4f$ và cơ chế dịch chuyển quang học của $Eu^{2+}$: chuyển dời từ trạng thái cơ bản $^8S_{7/2}$ lên cấu hình kích thích $4f^65d^1$, chịu ảnh hưởng mạnh bởi trường tinh thể dẫn đến phổ phát xạ dải rộng trong vùng ánh sáng nhìn thấy.
  • Ion kim loại chuyển tiếp ($Mn^{2+}$): Khảo sát cấu hình $3d^5$. Do lớp vỏ $3d$ nằm ngoài cùng nên chịu tác động rất lớn từ trường phối tử xung quanh. Dựa trên giản đồ Tanabe – Sugano cho cấu hình $d^5$, sự phân tách mức năng lượng $10Dq$ quyết định màu sắc phát quang: khi $Mn^{2+}$ chiếm vị trí phối trí tứ diện ($T_d$) trong trường tinh thể yếu, nó phát ra ánh sáng màu xanh lục (bước sóng ngắn ~490–520 nm); khi chiếm vị trí phối trí bát diện ($O_h$) trong trường tinh thể mạnh, mức $^4T_{1g} \rightarrow ^6A_{1g}$ dịch chuyển về phía bước sóng dài phát ra ánh sáng màu đỏ (vùng ~600–750 nm).

Chương IV: Thực nghiệm

Chương 4 trình bày chi tiết quá trình tổng hợp mẫu và khảo sát quang phổ thực nghiệm của hệ vật liệu $BaAl_2O_4$ đồng pha tạp $Mn^{2+}, Eu^{2+}, Sm^{3+}$.

Bảng thành phần các mẫu vật liệu chế tạo ($BaAl_2O_4: Mn^{2+}, Eu^{2+}, Sm^{3+}$)

Tác giả đã chế tạo 7 mẫu vật liệu với tỉ lệ mol chất nền $BaCO_3 : Al_2O_3$ cố định ở mức $1 : 1,1$, nung ở 1300°C trong 2 giờ với chất khử $C$ (10%) và chất chảy $H_3BO_3$ (5%):

Ký hiệu mẫu Tiền chất ban đầu % mol $Mn^{2+}$ % mol $Eu^{2+}$ % mol $Sm^{3+}$ Chế độ nung
A1 $BaCO_3, Al_2O_3, MnCl_2\cdot4H_2O, Eu_2O_3, Sm_2O_3$ 2,0% 0,0% 2,0% 1300°C / 2h, gia tốc 60°C/phút
A2 $BaCO_3, Al_2O_3, MnCl_2\cdot4H_2O, Eu_2O_3, Sm_2O_3$ 2,0% 0,5% 2,0% 1300°C / 2h, gia tốc 60°C/phút
A3 $BaCO_3, Al_2O_3, MnCl_2\cdot4H_2O, Eu_2O_3, Sm_2O_3$ 2,0% 1,0% 2,0% 1300°C / 2h, gia tốc 60°C/phút
A4 $BaCO_3, Al_2O_3, MnCl_2\cdot4H_2O, Eu_2O_3, Sm_2O_3$ 2,0% 1,5% 1,0% 1300°C / 2h, gia tốc 60°C/phút
A5 $BaCO_3, Al_2O_3, MnCl_2\cdot4H_2O, Eu_2O_3, Sm_2O_3$ 2,0% 2,0% 1,0% 1300°C / 2h, gia tốc 60°C/phút
A6 $BaCO_3, Al_2O_3, MnCl_2\cdot4H_2O, Eu_2O_3, Sm_2O_3$ 2,0% 2,0% 1,5% 1300°C / 2h, gia tốc 60°C/phút
A7 $BaCO_3, Al_2O_3, MnCl_2\cdot4H_2O, Eu_2O_3, Sm_2O_3$ 0,0% 2,0% 2,0% 1300°C / 2h, gia tốc 60°C/phút

Kết quả khảo sát quang phổ huỳnh quang (PL)

  1. Khảo sát với bước sóng kích thích $\lambda_{EX} \approx 365\text{ nm}$:
    • Mẫu A1 (0% $Eu^{2+}$): Xuất hiện đỉnh phát quang tại bước sóng khoảng 497 nm, đặc trưng cho bức xạ chuyển dời của ion $Mn^{2+}$.
    • Mẫu A2 (0,5% $Eu^{2+}$): Phổ có đỉnh tại 497 nm của $Mn^{2+}$ nhưng cường độ yếu, bắt đầu có sự chồng lấn đóng góp của $Eu^{2+}$.
    • Mẫu A3 (1,0% $Eu^{2+}$): Đỉnh phát quang dịch chuyển về 490 nm, chiếm ưu thế bởi chuyển dời $4f^65d^1 \rightarrow 4f^7$ của ion $Eu^{2+}$.
    • Mẫu A4 (1,5% $Eu^{2+}$): Xuất hiện đỉnh phát quang tại 493 nm của ion $Eu^{2+}$.
    • Mẫu A5 (2,0% $Eu^{2+}$): Xuất hiện đỉnh phát quang tại 495 nm của ion $Eu^{2+}$.
    • Mẫu A6 (2,0% $Eu^{2+}, 1,5% Sm^{3+}$): Đỉnh phát quang tại 495 nm của ion $Eu^{2+}$.
    • Mẫu A7 (0% $Mn^{2+}, 2% Eu^{2+}, 2% Sm^{3+}$): Xuất hiện đỉnh phát quang dịch về bước sóng 459 nm của ion $Eu^{2+}$.
  2. Quy luật phụ thuộc nồng độ:
    • Cường độ phát quang của ion $Eu^{2+}$ trong nền $BaAl_2O_4$ tăng tỉ lệ thuận theo nồng độ pha tạp từ 0% đến 2,0% (Hình 4.6).
    • Cường độ phát quang của ion $Sm^{3+}$ cũng tỉ lệ thuận với nồng độ pha tạp của nó trong mạng nền (Hình 4.9).
    • Do cường độ phát quang giữa các mẫu chênh lệch rất lớn, khi so sánh tổng thể các mẫu A1, A2, A3, A4 cần phóng đại thang đo cường độ lên 50 lần. Dưới kích thích 365 nm, phổ phát xạ chủ yếu là của $Eu^{2+}$ và một phần rất yếu của $Mn^{2+}$; bước sóng này không kích thích được bức xạ của ion $Sm^{3+}$.
  3. Ảnh hưởng của bước sóng kích thích (Khảo sát trên mẫu A6):
    • Kích thích tại $\lambda_{EX} \approx 375\text{ nm}$: Xuất hiện đồng thời cả hai nhóm đỉnh phát xạ của ion $Eu^{2+}$ và ion $Sm^{3+}$, trong đó nhóm đỉnh của $Eu^{2+}$ phát quang chiếm ưu thế hơn.
    • Kích thích tại $\lambda_{EX} \approx 402\text{ nm}$: Chỉ xuất hiện nhóm đỉnh phát quang sắc nét đặc trưng của ion $Sm^{3+}$, và đây là bước sóng kích thích tối ưu nhất cho $Sm^{3+}$.

Kết quả và đóng góp

Kết quả nghiên cứu chính

  • Đã tổng hợp thành công hệ vật liệu phát quang $BaAl_2O_4$ đồng pha tạp ba ion $Mn^{2+}, Eu^{2+}, Sm^{3+}$ bằng phương pháp phản ứng pha rắn ở 1300°C trong 2 giờ có bổ sung $C$ làm chất khử và $H_3BO_3$ làm chất chảy.
  • Xác định được vị trí các đỉnh phát xạ quang học đặc trưng của từng ion trong mạng nền $BaAl_2O_4$:
    • Ion $Mn^{2+}$: Đỉnh phát xạ cực đại tại vùng bước sóng 497 nm (ánh sáng xanh lục nhạt, tương ứng vị trí tứ diện).
    • Ion $Eu^{2+}$: Dải phát xạ rộng trong khoảng 459 nm – 495 nm (tùy thuộc vào nồng độ pha tạp và sự có mặt của ion đồng pha tạp).
    • Ion $Sm^{3+}$: Phát xạ nhóm vạch sắc nét khi kích thích ở bước sóng thích hợp.
  • Làm sáng tỏ tính chọn lọc của bước sóng kích thích đối với các tâm phát quang trong cùng một mẫu vật liệu:
    • $\lambda_{EX} = 365\text{ nm}$: Kích thích chọn lọc chủ yếu ion $Eu^{2+}$ và một phần nhỏ $Mn^{2+}$; không kích thích được $Sm^{3+}$.
    • $\lambda_{EX} = 375\text{ nm}$: Kích thích đồng thời cả $Eu^{2+}$ và $Sm^{3+}$.
    • $\lambda_{EX} = 402\text{ nm}$: Kích thích chọn lọc mạnh riêng ion $Sm^{3+}$.
  • Xác lập quy luật thực nghiệm: Cường độ phát xạ quang học của $Eu^{2+}$ và $Sm^{3+}$ tỷ lệ thuận với nồng độ mol pha tạp trong dải khảo sát từ 0% đến 2,0%.

Giải pháp và đề xuất kỹ thuật

  • Để chế tạo vật liệu Aluminate phát quang đồng pha tạp đạt hiệu suất phát xạ cao, cần duy trì nhiệt độ thiêu kết 1300°C, kiểm soát tốc độ gia nhiệt ở mức 60°C/phút và bắt buộc phải nung trong môi trường khử (sử dụng 10% bột than chì/cacbon) để khử ion $Eu^{3+}$ về trạng thái hóa trị $Eu^{2+}$.
  • Sử dụng phụ gia $H_3BO_3$ với tỷ lệ 5% khối lượng để làm giảm nhiệt độ phản ứng pha rắn và tăng tính kết tinh của bột huỳnh quang.
  • Khi ứng dụng vật liệu vào các thiết bị quang điện tử hoặc nguồn sáng, cần lựa chọn nguồn kích thích quang học phù hợp với từng dải phổ phát xạ mong muốn (sử dụng nguồn tử ngoại gần 365–375 nm cho phát xạ vùng xanh lam - xanh lục của $Eu^{2+}/Mn^{2+}$, hoặc nguồn 402 nm cho phát xạ của $Sm^{3+}$).

Đóng góp học thuật tự nêu

  • Khóa luận đóng góp dữ liệu thực nghiệm chi tiết về sự tương tác quang phổ và ảnh hưởng của nồng độ pha tạp trong hệ đồng pha tạp đa ion ($Mn^{2+}, Eu^{2+}, Sm^{3+}$) trên nền Aluminate bari ($BaAl_2O_4$).
  • Cung cấp dẫn chứng thực nghiệm rõ ràng về sự phụ thuộc của phổ phát xạ vào bước sóng kích thích trong vật liệu quang học vô cơ.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế

  • Nghiên cứu chỉ tập trung khảo sát nồng độ ion pha tạp trong dải hẹp (từ 0% đến 2% mol) và bước đầu khảo sát ở nhiệt độ phòng, chưa đánh giá hiện tượng dập tắt nồng độ (concentration quenching) ở các nồng độ cao hơn.
  • Khóa luận tập trung vào phân tích phổ phát quang tĩnh (PL) dưới một số bước sóng kích thích nhất định (365 nm, 375 nm, 402 nm), chưa phân tích sâu phổ kích thích huỳnh quang liên tục (PLE) và chưa đo thời gian sống huỳnh quang/đường cong suy giảm lân quang (decay curves) theo thời gian.
  • Dữ liệu cấu trúc pha thông qua nhiễu xạ tia X (XRD) chưa được tích hợp chi tiết trong phần thảo luận so sánh giữa các mẫu.

Hướng phát triển tiếp

  • Mở rộng dải nồng độ pha tạp của các ion $Eu^{2+}, Mn^{2+}, Sm^{3+}$ để tìm ra nồng độ tối ưu chính xác trước khi xảy ra hiện tượng dập tắt huỳnh quang.
  • Khảo sát chi tiết thời gian sống phát quang ($\tau$) và động học bẫy năng lượng nhiệt phát quang (TL) để làm rõ cơ chế truyền năng lượng giữa các ion $Eu^{2+} \rightarrow Mn^{2+}$ và $Eu^{2+} \rightarrow Sm^{3+}$.
  • Nghiên cứu độ bền nhiệt và hiệu suất lượng tử của vật liệu nhằm định hướng ứng dụng thực tế trong công nghệ chế tạo LED chiếu sáng trắng (w-LED).

Giá trị tham khảo

Tài liệu khóa luận có giá trị tham khảo hữu ích cho các nhóm đối tượng và mục đích học thuật cụ thể:

  • Đối tượng: Sinh viên, học viên cao học chuyên ngành Vật lý học, Vật lý chất rắn, Khoa học vật liệu, Hóa học vô cơ và Kỹ thuật quang học.
  • Giá trị chuyên môn:
    • Cung cấp tài liệu tổng quan mạch lạc về lý thuyết hiện tượng phát quang, cơ chế bẫy – khử bẫy trong phosphor tinh thể và lý thuyết trường tinh thể (giản đồ Tanabe – Sugano, giản đồ Dieke).
    • Cung cấp quy trình công nghệ chi tiết (từ chuẩn bị tiền chất, tỉ lệ chất khử, chất chảy đến chế độ nung 1300°C) để chế tạo vật liệu phát quang trên nền Aluminate bằng phương pháp phản ứng pha rắn.
    • Cung cấp số liệu tham khảo thực nghiệm về đặc trưng dịch chuyển đỉnh phổ và tính chọn lọc bước sóng kích thích của các ion $Mn^{2+}, Eu^{2+}, Sm^{3+}$.

Câu hỏi thường gặp

1. Vật liệu nền và các ion pha tạp được nghiên cứu trong khóa luận là gì?

Vật liệu nền được sử dụng trong thực nghiệm là Aluminate bari ($BaAl_2O_4$), được tổng hợp từ tiền chất $BaCO_3$ và $Al_2O_3$ với tỉ lệ mol $1 : 1,1$. Các ion kích hoạt được đồng pha tạp vào mạng nền bao gồm ion kim loại chuyển tiếp $Mn^{2+}$ (tiền chất $MnCl_2\cdot4H_2O$) cùng hai ion đất hiếm là $Eu^{2+}$ (tiền chất $Eu_2O_3$) và $Sm^{3+}$ (tiền chất $Sm_2O_3$).

2. Các thông số công nghệ chính trong quy trình chế tạo mẫu bằng phản ứng pha rắn là gì?

Hỗn hợp tiền chất sau khi được cân chính xác (tổng khối lượng 3 g) được nghiền trộn đều trong cối sứ từ 2–3 giờ, sấy khô ở 50°C. Sau đó, mẫu được phối trộn thêm 10% khối lượng Cacbon (chất khử) và 5% khối lượng $H_3BO_3$ (chất trợ dung chảy), nung thiêu kết trong lò ở nhiệt độ 1300°C trong thời gian 2 giờ với gia tốc nhiệt 60°C/phút trong môi trường hiếm khí khử.

3. Tại sao ở bước sóng kích thích 365 nm không quan sát được phổ phát quang của ion $Sm^{3+}$?

Ở bước sóng kích thích $\lambda_{EX} \approx 365\text{ nm}$, mức năng lượng photon kích thích phù hợp với dịch chuyển $4f \rightarrow 5d$ của ion $Eu^{2+}$ và mức kích thích của $Mn^{2+}$, nhưng không phù hợp với các mức hấp thụ chuyển dời $4f \rightarrow 4f$ của ion $Sm^{3+}$. Do đó, dưới kích thích 365 nm chỉ ghi nhận được đỉnh phổ của $Eu^{2+}$ và $Mn^{2+}$, trong khi $Sm^{3+}$ hoàn toàn không phát quang.

4. Bước sóng kích thích nào kích thích hiệu quả ion $Sm^{3+}$ trong mẫu $BaAl_2O_4: Mn^{2+}, Eu^{2+}, Sm^{3+}$?

Khi thay đổi bước sóng kích thích trên mẫu A6 ($BaAl_2O_4: 2% Mn^{2+}, 2% Eu^{2+}, 1,5% Sm^{3+}$):

  • Bước sóng $\lambda_{EX} \approx 375\text{ nm}$ kích thích được đồng thời cả ion $Eu^{2+}$ và ion $Sm^{3+}$.
  • Bước sóng $\lambda_{EX} \approx 402\text{ nm}$ kích thích chọn lọc mạnh nhất đối với riêng ion $Sm^{3+}$, làm xuất hiện nhóm đỉnh phát xạ sắc nét đặc trưng của $Sm^{3+}$.

5. Dải phát xạ của ion $Mn^{2+}$ xuất hiện ở vị trí nào và phụ thuộc vào yếu tố gì trong cấu trúc tinh thể?

Trong mẫu A1 ($BaAl_2O_4: 2% Mn^{2+}, 0% Eu^{2+}, 2% Sm^{3+}$), ion $Mn^{2+}$ phát xạ một dải phổ có đỉnh cực đại tại 497 nm (vùng ánh sáng màu xanh lục). Vị trí phát xạ của $Mn^{2+}$ phụ thuộc chặt chẽ vào trường tinh thể và số phối trí: khi chiếm vị trí tọa độ tứ diện trong trường tinh thể yếu, $Mn^{2+}$ phát ra ánh sáng màu xanh lục; khi chiếm vị trí tọa độ bát diện trong trường tinh thể mạnh, bước sóng dịch chuyển về phía dải sóng dài phát ra ánh sáng màu đỏ.

Kết luận

Khóa luận tốt nghiệp của tác giả Nguyễn Thị Thảo đã tổng hợp thành công hệ vật liệu huỳnh quang $BaAl_2O_4$ đồng pha tạp $Mn^{2+}, Eu^{2+}, Sm^{3+}$ bằng phương pháp phản ứng pha rắn ở nhiệt độ 1300°C trong môi trường khử. Công trình đã khảo sát toàn diện đặc trưng quang phát quang, xác định được các đỉnh bức xạ đặc trưng của $Mn^{2+}$ tại 497 nm và $Eu^{2+}$ trong khoảng 459–495 nm, đồng thời chứng minh cường độ phát xạ tỷ lệ thuận với nồng độ chất pha tạp. Kết quả nghiên cứu làm nổi bật sự phụ thuộc mang tính chọn lọc của phổ phát quang vào bước sóng kích thích (365 nm, 375 nm và 402 nm), đóng góp tư liệu thực nghiệm hữu ích cho lĩnh vực nghiên cứu vật liệu phát quang vô cơ phục vụ kỹ thuật chiếu sáng và quang điện tử.
