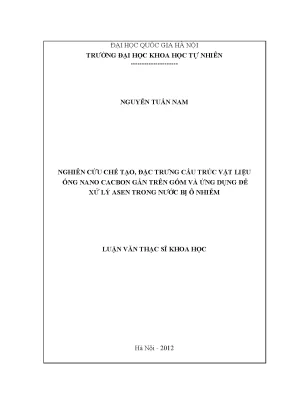

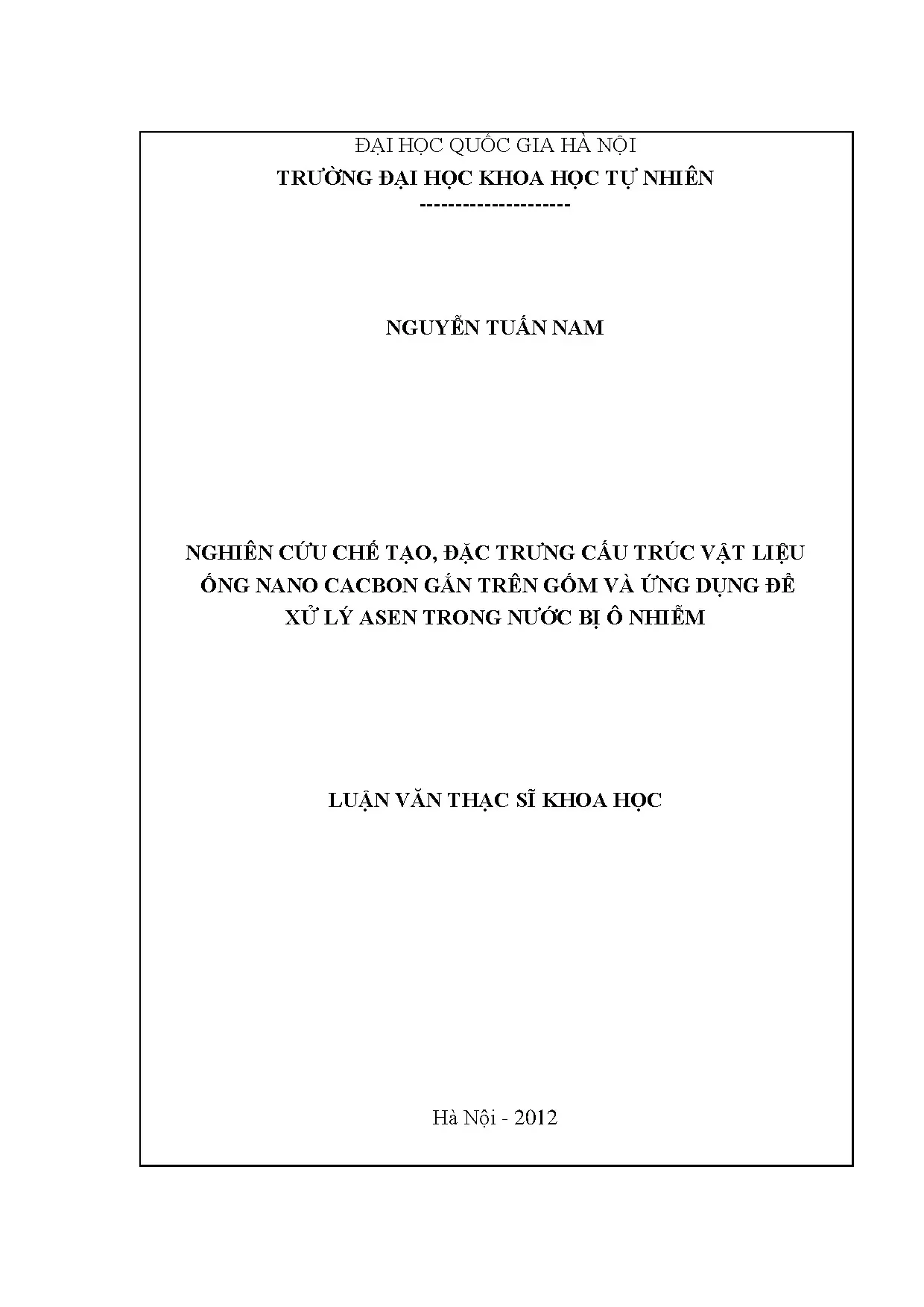

Tổng quan nghiên cứu

Tình trạng ô nhiễm Asen trong nguồn nước ngầm đang là mối đe dọa nghiêm trọng đối với sức khỏe cộng đồng toàn cầu và tại Việt Nam. Theo thống kê của Tổ chức Y tế Thế giới, giới hạn Asen an toàn trong nước ăn uống đã được siết chặt từ 50 ppb xuống còn 10 µg/l. Tại Việt Nam, các khảo sát cho thấy khoảng 30% số điểm đo tại khu vực Hà Nội có nồng độ Asen vượt quá 0,05 mg/l và khoảng 50% vượt ngưỡng 0,01 mg/l. Nghiên cứu tại khu vực đồng bằng sông Cửu Long cũng ghi nhận 38,3% mẫu nước ngầm vượt tiêu chuẩn cho phép của Bộ Y tế, trong đó 8,5% mẫu có nồng độ Asen vượt trên 100 µg/l. Asen tích tụ trong cơ thể người qua đường tiêu hóa gây tổn thương gan, suy tủy, rối loạn sắc tố da và dẫn đến nhiều bệnh ung thư nguy hiểm.

Trước thách thức đó, luận văn tập trung vào mục tiêu nghiên cứu điều kiện thích hợp để chế tạo vật liệu gốm xốp từ nguồn khoáng sét tự nhiên, gắn ống nano cacbon lên khung gốm bằng phương pháp lắng đọng pha hơi hóa học, đặc trưng cấu trúc vật liệu và đánh giá khả năng xử lý Asen trong môi trường nước. Nghiên cứu được thực hiện tại Hà Nội với quy mô phòng thí nghiệm, khảo sát trên dải nồng độ Asen từ 500 ppb mô phỏng nước ngầm sinh hoạt đến 500 ppm mô phỏng nước thải ô nhiễm nặng. Kết quả nghiên cứu mang ý nghĩa thực tiễn to lớn khi tạo ra vật liệu composite gốm xốp gắn ống nano cacbon có độ bền cơ học cao, diện tích tiếp xúc lớn, giúp nâng cao hiệu suất hấp phụ Asen đạt trên 90% và rút ngắn thời gian xử lý xuống còn 2 đến 3 giờ so với các phương pháp lọc truyền thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng của thuyết hấp phụ đơn lớp Langmuir và mô hình hấp phụ đa lớp Brunauer–Emmett–Teller. Thuyết Langmuir giả định quá trình hấp phụ diễn ra trên các tâm bề mặt đồng nhất với năng lượng tương đương và không có tương tác giữa các phân tử bị hấp phụ lân cận. Trong khi đó, mô hình BET cho phép xác định chính xác diện tích bề mặt riêng và thể tích mao quản của vật liệu xốp thông qua đường đẳng nhiệt hấp phụ đẳng nhiệt của khí Nitơ ở nhiệt độ 77 K.

Các khái niệm trọng tâm bao gồm ống nano cacbon đa lớp có đường kính ngoài 2-25 nm, độ bền kéo gấp 100 lần thép và diện tích bề mặt lý thuyết lên tới hơn 250 m2/g. Gốm xốp là vật liệu đa mao quản trên cơ sở mạng lưới silicat và aluminosilicat, chứa nhiều nhóm chức phân cực Si-OH trên bề mặt. Quá trình lắng đọng pha hơi hóa học là kỹ thuật phân hủy khí hydrocacbon ở nhiệt độ cao từ 650°C đến 900°C dưới sự kích hoạt của các hạt xúc tác kim loại chuyển tiếp nano để tạo mầm và phát triển sợi nano cacbon. Dạng tồn tại của Asen trong nước ngầm chủ yếu là Asenit hóa trị ba dạng H3AsO3 trung hòa ở pH dưới 9,2 và Asenat hóa trị năm dạng ion H2AsO4- hoặc HAsO42- trong môi trường oxy hóa ở pH từ 2,3 đến 6,8.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ quy trình tổng hợp và phân tích nghiêm ngặt với các nguyên liệu chính gồm cao lanh và đất sét Trúc Thôn, chất tạo xốp mùn cưa hữu cơ, muối nitrat của Niken và Magie cùng các tác nhân khử Glycine và Axit Citric. Phương pháp cháy ướt liên tục ở nhiệt độ 500°C đến 550°C được lựa chọn để điều chế xúc tác Ni-Mg/MgO do tạo ra bột nano có tỷ trọng siêu nhẹ chỉ 90 kg/m3 và kích thước đồng nhất.

Cỡ mẫu nghiên cứu bao gồm việc khảo sát các tỷ lệ phối trộn gốm với 50 g cao lanh, 10 g đất sét, 5 g đến 7 g xúc tác kết hợp 30% đến 50% thể tích mùn cưa, sau đó nung ở dải nhiệt độ 1100°C đến 1400°C trong thời gian từ 4 đến 8 giờ. Quá trình tổng hợp ống nano cacbon trên gốm được thực hiện theo mẻ 10 g đến 15 g ở nhiệt độ 750°C trong 15 phút. Khảo sát động học hấp phụ được thiết lập với 2,5 g vật liệu trong 50 ml dung dịch Asen 500 ppb theo 7 mốc thời gian từ 0,5 giờ đến 6 giờ; dung lượng hấp phụ cực đại được xác định trên 8 mức nồng độ Asen từ 10 ppm đến 500 ppm với 2,0 g vật liệu trong 100 ml dung dịch.

Lý do lựa chọn phương pháp phân tích quang phổ hấp thụ nguyên tử AAS trên máy Shimadzu 7000 là nhằm phát hiện chính xác hàm lượng Asen dạng vết ở cấp độ microgam trên lít. Kính hiển vi điện tử quét SEM độ phóng đại từ 10.000 đến 50.000 lần được sử dụng để quan sát hình thái sợi nano bám trên lỗ xốp gốm, và phương pháp hấp phụ khí BET giúp đánh giá sự thay đổi diện tích bề mặt vật liệu trước và sau khi gắn ống nano cacbon. Toàn bộ chuỗi thực nghiệm được triển khai và hoàn thiện trong năm 2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, hệ xúc tác Ni50Mg50O tổng hợp bằng phương pháp cháy ướt đạt tỉ trọng tối ưu 90 kg/m3 và diện tích bề mặt riêng đạt khoảng 350 m2/g, cao hơn đáng kể so với các tỷ lệ khác, tạo tiền đề xuất sắc cho sự hình thành mầm nano cacbon phân tán đều.

Thứ hai, việc phối trộn 30% thể tích chất tạo xốp mùn cưa và nung gốm ở 1200°C tạo ra cấu trúc gốm có độ bền cơ lý cao và tỷ lệ xốp tương đối đạt trên 35%. Sau khi đưa vào buồng phản ứng lắng đọng pha hơi ở 750°C trong 15 phút, khối lượng ống nano cacbon phát triển bám chặt trên khung gốm chiếm khoảng 8% đến 12% tổng khối lượng composite, làm tăng diện tích bề mặt riêng của vật liệu lên hơn 3 lần so với gốm xốp ban đầu.

Thứ ba, khảo sát động học hấp phụ cho thấy tốc độ xử lý Asen của vật liệu diễn ra cực nhanh trong 60 phút đầu tiên và đạt trạng thái cân bằng hấp phụ sau khoảng 2 đến 3 giờ lắc liên tục. Tại nồng độ ban đầu 500 ppb, hàm lượng Asen dư trong dung dịch giảm xuống dưới mức 50 ppb, tương ứng với hiệu suất loại bỏ đạt trên 90%.

Thứ tư, khi tăng nồng độ Asen từ 10 ppm lên 500 ppm, dung lượng hấp phụ của vật liệu tăng mạnh và tiệm cận giá trị bão hòa. Đường đẳng nhiệt hấp phụ tương thích chặt chẽ với phương trình Langmuir với hệ số tương quan R2 đạt trên 0,98, xác nhận quá trình hấp phụ diễn ra theo cơ chế đơn lớp trên các tâm hoạt tính nano.

Thảo luận kết quả

Cơ chế xử lý vượt trội của vật liệu composite gốm xốp gắn ống nano cacbon bắt nguồn từ cấu trúc đa tầng kết hợp. Khung gốm xốp đóng vai trò là giá đỡ cơ học bền vững với hệ thống vi mao quản liên thông, giúp dung dịch nước thẩm thấu sâu vào bên trong. Các ống nano cacbon đa lớp mọc xen kẽ trong các lỗ xốp tạo nên một mạng lưới bẫy hạt dày đặc, kết hợp với các tâm hoạt tính oxit kim loại chuyển tiếp tạo ra lực liên kết tĩnh điện và tương tác phối trí mạnh mẽ với các dạng anion Asenat và phân tử Asenit.

So sánh với các vật liệu lọc truyền thống như cát lọc hay than hoạt tính thông thường (vốn chỉ đạt hiệu suất xử lý khoảng 50% đến 70% trong các hệ thống thực tế), vật liệu gốm xốp gắn ống nano cacbon cho thấy khả năng xử lý triệt để hơn và thời gian đạt cân bằng nhanh hơn gấp 2 lần. Khi đối chiếu với các công bố khoa học về vật liệu tổ hợp oxit sắt hay oxit nhôm gắn trên ống nano cacbon đơn lẻ, giải pháp gắn trực tiếp lên chất mang gốm xốp đã giải quyết triệt để vấn đề thu hồi vật liệu nano sau xử lý, loại bỏ nguy cơ phát tán hạt nano tự do vào nguồn nước ăn uống.

Các dữ liệu thực nghiệm được trực quan hóa rõ nét thông qua đồ thị tuyến tính hóa Langmuir biểu diễn mối quan hệ giữa tỷ số nồng độ cân bằng trên dung lượng hấp phụ theo nồng độ cân bằng, cho phép ngoại suy chính xác dung lượng hấp phụ cực đại. Ảnh hiển vi điện tử quét SEM cho thấy rõ sự khác biệt giữa bề mặt gốm mộc trơn nhẵn ban đầu và bề mặt gốm sau phản ứng CVD được bao phủ dày đặc bởi các búi ống nano cacbon dạng sợi uốn lượn có đường kính khoảng 10-25 nm bám chặt vào thành mao quản.

Đề xuất và khuyến nghị

Thứ nhất, tối ưu hóa công nghệ lắng đọng pha hơi hóa học trên thiết bị liên tục nhằm nâng công suất mẻ phản ứng từ 15 g lên mức 5 kg đến 10 kg mỗi mẻ, giảm thiểu tiêu hao năng lượng gia nhiệt để hạ giá thành chế tạo vật liệu xuống dưới 40.000 VNĐ cho mỗi kilôgam trong vòng 12 đến 18 tháng tới. Chủ thể thực hiện là các viện nghiên cứu chuyên ngành vật liệu và các doanh nghiệp sản xuất thiết bị môi trường.

Thứ hai, triển khai nghiên cứu biến tính hóa học bề mặt ống nano cacbon bằng cách xử lý ngâm chiết với hỗn hợp axit nitric và axit sunfuric hoặc tẩm bổ sung nano oxit sắt từ, nhằm gia tăng mật độ nhóm chức chứa oxy và tăng dung lượng hấp phụ đối với dạng Asenit khó xử lý thêm 25% đến 30% trong thời gian 6 tháng. Chủ thể thực hiện là nhóm nghiên cứu hóa học môi trường tại các trường đại học.

Thứ ba, thiết kế và chế tạo thử nghiệm modul lõi lọc gốm xốp gắn ống nano cacbon dạng ống trụ lắp đặt trong các bình lọc nước gia đình tại các vùng ô nhiễm Asen trọng điểm như Hà Nam, Hưng Yên và Đồng Tháp, hướng tới mục tiêu xử lý 100% lượng nước sinh hoạt đạt quy chuẩn nồng độ Asen dưới 10 µg/l trong vòng 2 năm. Chủ thể thực hiện là các công ty cấp thoát nước và chính quyền địa phương.

Thứ tư, xây dựng quy trình hoàn nguyên và tái sinh vật liệu lọc bão hòa bằng dung dịch kiềm loãng hoặc muối sắt, đồng thời ban hành quy chuẩn kỹ thuật an toàn về việc cô lập bùn thải chứa Asen sau tái sinh trong giai đoạn 2024 đến 2026. Chủ thể thực hiện là Cục Kiểm soát ô nhiễm môi trường thuộc Bộ Tài nguyên và Môi trường.

Đối tượng nên tham khảo luận văn

Nhóm học viên cao học, nghiên cứu sinh và giảng viên chuyên ngành Hóa môi trường, Khoa học vật liệu và Công nghệ nano: Sử dụng luận văn như một tài liệu tham khảo chuyên sâu về quy trình tổng hợp xúc tác bằng phương pháp cháy ướt và kỹ thuật điều khiển phản ứng CVD để phát triển vật liệu composite nano trên chất mang vô cơ.

Nhóm kỹ sư công nghệ môi trường và xử lý nước cấp: Khai thác các thông số động học hấp phụ, phương trình cân bằng Langmuir và quy trình chế tạo gốm xốp để tính toán, thiết kế các bể lọc hấp phụ Asen quy mô trạm cấp nước nông thôn hoặc khu công nghiệp.

Nhóm doanh nghiệp sản xuất thiết bị lọc nước gia dụng và công nghiệp: Ứng dụng kết quả nghiên cứu để thương mại hóa dòng lõi lọc nano gốm nguyên khối, tạo ra sản phẩm lọc nước không dùng điện có độ bền cao, thay thế vật liệu nhập khẩu đắt tiền.

Nhóm cán bộ quản lý tài nguyên môi trường và hoạch định chính sách y tế công cộng: Tham khảo các số liệu điều tra hiện trạng ô nhiễm Asen tại lưu vực sông Hồng và sông Mê Kông để xây dựng các chương trình can thiệp, phân bổ nguồn lực cấp nước sạch cho các cộng đồng dân cư có nguy cơ cao.

Câu hỏi thường gặp

Vật liệu composite gốm xốp gắn ống nano cacbon có ưu điểm gì vượt trội so với than hoạt tính truyền thống? Vật liệu composite kết hợp được độ bền cơ học cao của khung gốm silicat với diện tích tiếp xúc khổng lồ của ống nano cacbon. Khác với than hoạt tính dễ bị bào mòn và tắc nghẽn, gốm gắn ống nano cacbon có tốc độ hấp phụ Asen nhanh hơn gấp 2 lần, đạt cân bằng chỉ sau 2 đến 3 giờ và loại bỏ trên 90% Asen ở nồng độ vết.

Tại sao phương pháp lắng đọng pha hơi hóa học lại được ưu tiên sử dụng để đưa ống nano cacbon lên gốm xốp? Phương pháp CVD cho phép phân hủy nguồn hydrocacbon ở 750°C để các nguyên tử cacbon trực tiếp phát triển thành ống nano ngay trên các hạt xúc tác Ni-Mg nằm sâu trong mao quản gốm. Cách tiếp cận này tạo ra liên kết bám dính cơ lý bền chặt, giúp phân bố sợi nano đồng đều và tránh hiện tượng bong tróc hạt nano vào dòng nước lọc.

Cơ chế hấp phụ Asen của vật liệu tuân theo mô hình lý thuyết nào? Dữ liệu thực nghiệm của luận văn chứng minh quá trình hấp phụ Asen tuân theo hoàn hảo mô hình hấp phụ đẳng nhiệt Langmuir với hệ số tương quan tuyến tính R2 đạt trên 0,98. Điều này khẳng định Asen được giữ lại dưới dạng một lớp đơn phân tử đồng nhất trên các tâm hấp phụ hoạt tính của ống nano cacbon và hạt xúc tác.

Phương pháp cháy ướt liên tục mang lại lợi ích gì trong việc chế tạo xúc tác Ni-Mg/MgO? Phương pháp cháy ướt tạo ra phản ứng tự cháy mãnh liệt ở 500°C đến 550°C, giải phóng lượng lớn khí để hình thành hạt oxit kim loại xốp mịn với tỷ trọng siêu nhẹ chỉ 90 kg/m3. Điều này giúp hạt xúc tác đạt kích thước nano phân tán cao, từ đó thúc đẩy mật độ mọc ống nano cacbon dày đặc và đồng đều.

Làm thế nào để xác định chính xác hiệu quả xử lý Asen ở nồng độ siêu nhỏ cấp độ microgam trên lít? Luận văn sử dụng phương pháp phổ hấp thụ nguyên tử AAS trên thiết bị Shimadzu 7000 với kỹ thuật nguyên tử hóa không ngọn lửa bằng lò graphit. Kỹ thuật này có độ nhạy cao gấp hàng trăm lần ngọn lửa thông thường, cho phép định lượng chính xác nồng độ Asen còn lại dưới 10 µg/l sau quá trình hấp phụ.

Kết luận

  • Luận văn đã làm chủ quy trình tổng hợp hệ xúc tác nano Ni50Mg50O có tỷ trọng siêu nhẹ 90 kg/m3 bằng phương pháp cháy ướt liên tục trên thiết bị chuyên dụng.
  • Chế tạo thành công vật liệu gốm xốp từ nguồn khoáng sét tự nhiên cao lanh và đất sét Trúc Thôn với tỷ lệ chất tạo xốp mùn cưa 30% đến 50%, đạt độ bền cơ lý tốt khi nung ở 1100°C đến 1400°C.
  • Phát triển thành công kỹ thuật gắn trực tiếp ống nano cacbon lên khung gốm xốp bằng phương pháp CVD ở 750°C trong 15 phút, tạo ra vật liệu composite gốm/CNT bền vững và có diện tích bề mặt tăng gấp nhiều lần.
  • Xác định động học hấp phụ Asen diễn ra nhanh chóng, đạt trạng thái cân bằng sau 2 đến 3 giờ, hiệu suất xử lý đạt trên 90% ở nồng độ 500 ppb và tuân theo mô hình hấp phụ đơn lớp Langmuir.
  • Khẳng định tính khả thi vượt bậc của việc ứng dụng vật liệu nano composite nội địa hóa nhằm xử lý ô nhiễm Asen trong nước ngầm sinh hoạt với chi phí thấp và độ an toàn cao.

Kế hoạch phát triển tiếp theo bao gồm việc mở rộng quy mô tổng hợp pilot lên 5 kg đến 10 kg mỗi mẻ và khảo sát độ bền tái sinh của vật liệu qua 20 chu kỳ lọc rửa trong vòng 12 tháng tới. Độc giả quan tâm và các đơn vị nghiên cứu có thể khai thác chi tiết các thông số kỹ thuật thực nghiệm trong toàn văn luận văn để ứng dụng trực tiếp vào các dự án xử lý nước cấp thực tế.
