Giới thiệu dự án

Ngành công nghiệp in ấn bao bì và nhãn hàng tự dính (decal label) hiện chiếm hơn 60% tổng thị phần ngành in ấn bao bì toàn cầu, đạt tốc độ tăng trưởng liên tục từ 4.5% đến 6.2% mỗi năm nhờ sự bùng nổ của ngành hàng tiêu dùng nhanh (FMCG), dược phẩm và thực phẩm. Trong đó, công nghệ in Flexo (Flexography) đóng vai trò xương sống nhờ năng suất vượt trội (tốc độ in đạt từ 150 - 300 m/phút), khả năng tương thích trên đa dạng chất liệu (decal giấy, màng PP, PE, PET) và chi phí sản xuất tối ưu ở quy mô công nghiệp.

Tuy nhiên, in Flexo là phương pháp in nổi sử dụng bản in mềm photopolymer có độ đàn hồi cao, dẫn đến hiện tượng gia tăng tầng thứ (dot gain) lớn, nguy cơ tạo hoa văn sóng (moiré) khi tương tác với trục Anilox, và biến dạng hình học khi quấn bản lên trục in. Thực tế sản xuất tại các doanh nghiệp in nhãn bao bì tại Việt Nam cho thấy hơn 40% lỗi kỹ thuật và phế phẩm in ấn phát sinh trực tiếp từ khâu tiền kỳ (prepress - chế bản) do thiếu hệ thống tiêu chuẩn kỹ thuật kiểm soát đầu vào và đầu ra.

[Khách hàng gửi file đồ họa]
             │ (Chưa chuẩn hóa: Sai hệ màu, thiếu bleed, font lỗi)
             ▼
┌─────────────────────────────────────────────────────────────┐
│  QUÁ TRÌNH CHẾ BẢN TRUYỀN THỐNG (Chỉnh sửa cảm tính)        │
│  - Trapping thủ công sai lệch                              │
│  - Trùng góc xoay trame với trục Anilox                     │
│  - Bỏ qua bù giãn bản (Plate Distortion)                    │
└─────────────────────────────────────────────────────────────┘
             │
             ▼
[In sản lượng trên máy Flexo] ──► [HỎNG HÀNG: Moiré, Cháy hạt, Lóe trắng] ──► Phế phẩm >15%

Đề tài "Tìm hiểu tính khả thi khi áp dụng tiêu chuẩn FIRST để cải thiện quá trình chế bản cho in nhãn Decal" được thực hiện nhằm giải quyết dứt điểm các điểm nghẽn kỹ thuật nêu trên thông qua các mục tiêu cụ thể:

  1. Hệ thống hóa và thực nghiệm bộ thông số kỹ thuật chế bản Flexo theo tiêu chuẩn quốc tế FFTA FIRST 5.1 (Flexographic Image Reproduction Specifications & Tolerances).
  2. Xây dựng quy trình kiểm soát chất lượng file đồ họa (preflight) tự động, thiết lập thông số chồng màu (trapping), góc tram (screen angle) và độ phủ mực tối đa (TAC).
  3. Ứng dụng công thức bù trừ độ giãn dài bản in kỹ thuật số (plate distortion factor) tương thích với cấu hình máy in trạm cuốn hẹp (narrow-web flexo).
  4. Kiểm chứng tính khả thi thực tế trên hai dòng sản phẩm tem nhãn công nghiệp (nhãn Blueberry và nhãn Ellips) tại xưởng sản xuất của Công ty Cổ phần In Nhãn hàng An Lạc.

Phạm vi nghiên cứu tập trung vào quy trình chế bản kỹ thuật số (Computer-to-Plate - CTP) cho nhãn decal giấy và decal màng, xử lý trên hệ thống phần mềm chuyên dụng và ghi bản laser Esko CDI Spark XT, ứng dụng trên máy in Flexo dạng nằm (in-line).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại nhiều cơ sở in ấn, quy trình xử lý file đầu vào chủ yếu dựa trên kinh nghiệm cảm tính của kỹ thuật viên chế bản, dẫn đến tình trạng mất kiểm soát dung sai khi truyền mực từ trục cấp mực Anilox qua bản in lên vật liệu.

Tiêu chí so sánh Quy trình chế bản truyền thống (Ad-hoc) Tiêu chuẩn ISO 12647-6 (Flexo Standard) Chuẩn FFTA FIRST 5.1 (Áp dụng trong đề tài)
Kiểm soát thông số đầu vào Kiểm tra thủ công bằng mắt, tỷ lệ sót lỗi font/line > 25% Đặt ngưỡng dung sai chung cho in ấn Preflight tự động hóa 100% bằng Profile chuyên biệt
Thiết lập góc tram Sử dụng góc tram chuẩn Offset ($0^\circ, 15^\circ, 45^\circ, 75^\circ$) Điều chỉnh góc tram độc lập Tối ưu góc trame lệch $-7.5^\circ$ tránh trùng góc khắc Anilox $60^\circ$
Xử lý chồng màu (Trapping) Thiết lập cố định 0.1 mm hoặc không trap Quy định trap theo dải dung sai máy Tối ưu hóa theo độ nhớt mực, cấu trúc vật liệu ($\le 0.3969\text{ mm}$)
Kiểm soát độ phủ mực (TAC) Thường thả nổi tới 360% - 400% Giới hạn chung 300% Định mức chính xác theo vật liệu: 290% (giấy), 320% (màng)
Bù giãn dài bản in Ước lượng gần đúng theo chu vi trục Tính toán dựa trên độ dày bản Áp dụng chuẩn công thức hình học đường trung hòa Esko/FIRST

Yêu cầu kỹ thuật của hệ thống chế bản theo mô hình MoSCoW:

  • Must have (Bắt buộc): Tự động hóa bộ kiểm tra preflight file PDF; triệt tiêu hoàn toàn hiện tượng lóe trắng bằng thuật toán trapline tự động; thiết lập chính xác bảng góc trame lệch $-7.5^\circ$; áp dụng công thức bù trừ độ giãn bản $K$-factor.
  • Should have (Nên có): Thiết lập profile cân bằng xám (gray balance) và giới hạn TAC $\le 300%$ cho hệ thống in Flexo cuộn hẹp.
  • Could have (Có thể mở rộng): Tích hợp quy trình in thử kỹ thuật số (Digital Contract Proofing) với dải đo màu FOGRA/FIRST trên máy in thử chuyên dụng.
  • Won't have (Chưa thực hiện): Can thiệp vào công nghệ tram vi cấu trúc bề mặt bản (Surface Screening/HD Flexo).

Thiết kế hệ thống

Kiến trúc quy trình chế bản tiêu chuẩn hóa áp dụng chuẩn FFTA FIRST 5.1 bao gồm 6 phân hệ liên kết chặt chẽ:

┌─────────────────┐      ┌─────────────────────────┐      ┌──────────────────────────┐
│  FILE ĐẦU VÀO   │ ───► │   TIỀN KIỂM CHUẨN HÓA   │ ───► │ XỬ LÝ ĐỒ HỌA & TRAPPING  │
│ AI, PDF, EPS    │      │ (PitStop / PDFToolbox)  │      │ (Esko PowerTrapper)      │
└─────────────────┘      └─────────────────────────┘      └──────────────────────────┘
                                                                        │
                                                                        ▼
┌─────────────────┐      ┌─────────────────────────┐      ┌──────────────────────────┐
│ GHI BẢN LASER   │ ◄─── │    XUẤT TRACE & TÍNH    │ ◄─── │  BÌNH BẢN & BÙ TRỪ GIÃN  │
│ Esko CDI Spark  │      │ BÙ GIÃN (Distortion RIP)│      │  (Esko Plato / FastImpo) │
└─────────────────┘      └─────────────────────────┘      └──────────────────────────┘

Ngăn xếp công nghệ và công cụ chế bản

  • Hệ điều hành: Windows 10 Pro / macOS Mojave Workstation.
  • Phần mềm xử lý vector & tiền kỳ: Adobe Illustrator CC 2019, Adobe Acrobat Pro DC.
  • Công cụ kiểm soát và chuẩn hóa PDF: Enfocus PitStop Pro v18, callas pdfToolbox v10.
  • Phần mềm xử lý trame và chế bản chuyên dụng: Esko PackEdge v18, Esko PowerTrapper v18.0, Esko FlexRip/Digital Flexo Suite.
  • Thiết bị ghi bản CTP: Esko CDI Spark XT 4835 (Laser Optics 2540 dpi).
  • Thiết bị in thử (Proofing): Epson Stylus Pro 9900 chạy mực UltraChrome HDR kết hợp phần mềm EFI Colorproof XF RIP.

Quy tắc thiết lập thông số kỹ thuật cốt lõi

// 1. Ma trận góc xoay trame (Tránh Moiré với trục Anilox khắc góc 60 độ)
K (Black)   : 45° - 7.5° = 37.5°
C (Cyan)    : 15° - 7.5° = 7.5°  (hoặc 67.5°)
M (Magenta) : 75° - 7.5° = 67.5° (hoặc 7.5°)
Y (Yellow)  : 0°  - 7.5° = 82.5° (nằm lệch 15° so với K/C/M)

// 2. Định mức Trapping & Độ dày nét theo FIRST 5.1
Trap width (Giấy tráng phủ / Cuộn hẹp)  : 0.10 mm - 0.15 mm (≤ 0.3969 mm)
Line width dương bản nhỏ nhất           : 0.10 mm (0.28 pt)
Line width âm bản nhỏ nhất             : 0.20 mm (0.57 pt)
Font size dương bản nhỏ nhất            : 4 pt (Sans-serif), 6 pt (Serif)
Font size âm bản nhỏ nhất              : 6 pt (Sans-serif), 8 pt (Serif)

Công thức tính toán bù trừ độ giãn dài của bản in (Plate Elongation Distortion)

Bản in photopolymer gắn trên trục ép in hình trụ sẽ bị biến dạng dãn dài theo chu vi in. Tỷ lệ phần trăm thu nhỏ kích thước hình ảnh trên file chế bản trước khi ghi bản được tính theo công thức:

$$\text{Distortion Factor (%)} = \frac{RL - (2 \times \pi \times K)}{RL} \times 100$$

Trong đó:

  • $RL$ (Repeat Length): Chiều dài chu kỳ in (chu vi vòng quay trục mang bản tính bằng mm).
  • $K$: Hệ số không đổi đại diện cho độ dày lớp đàn hồi có hiệu lực của bản in ($K = 2\pi \times (\text{Độ dày bản} - \text{Độ dày màng đế polyester})$). Đối với bản photopolymer Cyrel độ dày 1.14 mm có đế polyester 0.125 mm: $K = 0.985\text{ mm}$.

Methodology

Nghiên cứu ứng dụng phương pháp thực nghiệm kết hợp đối chuẩn (Benchmarking Framework):

  1. Giai đoạn 1: Đo lường cơ sở (Baseline Audit): Đo đạc đường đặc tính gia tăng tầng thứ (TVI - Tone Value Increase), mật độ quang học (Solid Ink Density - SID) của hệ thống máy in Gallus EM 280 và Nilpeter FA 3300 tại xưởng in.
  2. Giai đoạn 2: Xây dựng bộ quy chuẩn số hóa: Cài đặt các thông số FIRST 5.1 vào hệ thống Profile tự động của Enfocus PitStop và RIP Server.
  3. Giai đoạn 3: Canh chỉnh bản ghi CTP & In thử: Khắc bản thực nghiệm trên thiết bị Esko CDI, đo độ sâu đế bản và đường kính hạt trame bằng kính hiển vi kỹ thuật số chuyên dụng DFTA.
  4. Giai đoạn 4: In sản lượng thực tế & Thẩm định dung sai: Đánh giá chất lượng phục chế màu sắc ($\Delta E$), độ méo hình học và hiện tượng moiré trên sản phẩm nhãn decal.

Implementation và kết quả

Development process

Quá trình triển khai tiêu chuẩn hóa quy trình chế bản được cụ thể hóa qua 4 bước cấu hình kỹ thuật:

[BƯỚC 1: TIỀN KIỂM PDF] ──► [BƯỚC 2: PHÂN TÁCH MÀU & TRAP] ──► [BƯỚC 3: TỐI ƯU TRAME] ──► [BƯỚC 4: BÙ GIÃN BẢN & XUẤT CTP]
(PitStop Preflight Pro)     (Esko PowerTrapper Engine)       (RIP Angle Shifting)        (Esko FlexRip Distortion)

Cấu hình Profile kiểm tra file tự động (Enfocus PitStop Preflight Config)

Kỹ thuật viên số hóa các quy định của FIRST 5.1 thành các rule logic trong phần mềm:

<!-- PitStop Preflight Rule Snippet for Narrow Web Flexo Decal -->
<PreflightProfile name="FIRST_5.1_Flexo_Decal_Standard">
  <Rule Target="ColorSpace" Action="Check">
    <Condition Allowed="CMYK,Spot" Disallowed="RGB,DeviceN_Untagged" Fix="Convert_To_CMYK_Profile" />
  </Rule>
  <Rule Target="ImageResolution" Action="Check">
    <Condition MinimumDPI="300" RecommendedDPI="350" BelowThresholdAction="Warning" />
  </Rule>
  <Rule Target="TotalAreaCoverage" Action="Enforce">
    <Limit MaxTAC="290%" Substrate="Coated_Paper" AutoFix="UnderColorRemoval_UCR" />
  </Rule>
  <Rule Target="LineWeight" Action="Check">
    <Condition PositiveLineMin="0.10mm" NegativeLineMin="0.20mm" Fix="Auto_Stroke_Thicken" />
  </Rule>
  <Rule Target="Typography" Action="Check">
    <Condition MinFontSizePos="4.0pt" MinFontSizeNeg="6.0pt" AutoOutline="True" />
  </Rule>
</PreflightProfile>

Xử lý Trapping và tách màu tự động

  • Ứng dụng giải thuật tự động phân tích độ sáng tương đối (Neutral Density - ND) giữa các vùng màu kề nhau trên plugin Esko PowerTrapper.
  • Quy tắc lan màu: Màu có độ sáng cao (ND thấp) sẽ được mở rộng (trap/spread) sang vùng màu có độ sáng thấp (ND cao).
  • Độ dày đường trap thiết lập chính xác ở mức $0.12\text{ mm}$ ($0.34\text{ pt}$) cho decal giấy và $0.08\text{ mm}$ cho màng PP. Đối với chữ màu đen 100% (K) nằm trên nền màu, bật chế độ Overprint 100%; với chữ màu trắng trên nền tối, kích hoạt Knockout hoàn toàn.
                  Vùng màu Cyan (Sáng hơn, ND = 0.61)
                 ┌────────────────────────────────┐
                 │                                │
                 │        ĐƯỜNG TRAP (0.12 mm)    │
                 │   ░░░░░░░░░░░░░░░░░░░░░░░░░    │
                 └────────────────────────────────┘
                 ┌────────────────────────────────┐
                 │                                │
                 │  Vùng màu Reflex Blue (ND=1.52)│
                 └────────────────────────────────┘
                 (Cyan lan màu sang Reflex Blue để chống hở trắng)

Testing và validation

Nghiên cứu tiến hành chạy thử nghiệm và nghiệm thu thực tế trên 2 mẫu nhãn hàng thương mại:

  1. Nhãn Blueberry (Decal giấy tráng phủ Fasson AW0331): Bài mẫu in 6 màu (CMYK + 2 Spot Color), trame halftone 150 LPI, khổ in lặp lại $RL = 254.0\text{ mm}$.
  2. Nhãn Ellips Hair Vitamin (Decal màng trong suốt PP Clear): In 5 màu (White Ink Base + CMYK), hiệu ứng ép nhũ lạnh (Cold Foil), trame 133 LPI, $RL = 203.2\text{ mm}$.

Thiết lập bù trừ biến dạng bản in thực nghiệm

Áp dụng công thức Esko/FIRST cho bản in DuPont Cyrel EASY ESX 1.14 mm ($K = 0.985\text{ mm}$):

  • Mẫu nhãn Blueberry ($RL = 254.0\text{ mm}$): $$\text{Distortion %} = \frac{254.0 - (2 \times 3.14159 \times 0.985)}{254.0} \times 100 = \frac{254.0 - 6.189}{254.0} \times 100 = 97.56%$$
  • Mẫu nhãn Ellips ($RL = 203.2\text{ mm}$): $$\text{Distortion %} = \frac{203.2 - 6.189}{203.2} \times 100 = 96.95%$$

File thiết kế được scale chiều dọc tương ứng xuống $97.56%$ và $96.95%$ trên phần mềm RIP trước khi tiến hành rọi laser tại CDI Spark XT.

Kết quả đạt được

Hệ thống đo lường quang học Techkon SpectroDens và máy đo bản in Troika VipCam thu được các dữ liệu kiểm chứng sau:

Chỉ số kỹ thuật Trước khi chuẩn hóa Sau khi áp dụng chuẩn FIRST 5.1 Mức độ cải thiện
Độ chính xác kích thước in lặp lại ($RL$) Sai lệch $\pm 1.2\text{ mm}$ do co giãn bản Sai lệch $\le \pm 0.08\text{ mm}$ Giảm 93.3% độ biến dạng
Tần suất xuất hiện hoa văn Moiré 28% đơn hàng trame halftone 0% (Triệt tiêu hoàn toàn nhờ góc $-7.5^\circ$) Loại trừ 100%
Lỗi hở chân trắng (Misregistration defect) Xuất hiện ở 18.5% sản phẩm Hoàn toàn biến mất với trap $0.12\text{ mm}$ Giảm 100% lỗi hở chân
Gia tăng tầng thứ tại 50% dot (Dot Gain) $74.2%$ (Gia tăng $24.2%$) $63.1%$ (Sau bù đường cong RIP DGC) Kiểm soát ổn định theo chuẩn
Thời gian xử lý file Prepress trung bình $45\text{ phút/file}$ $12\text{ phút/file}$ Nhanh hơn 73.3%
Tỷ lệ phế phẩm khi lên máy in thử mẫu 12.4% số mét decal chạy canh bài 3.2% số mét decal chạy canh bài Tiết kiệm 74.2% vật tư thử

Đổi mới và đóng góp

Các cải tiến kỹ thuật đột phá

  • Ma trận góc trame chống moiré Anilox: Giải quyết triệt để xung đột tần số không gian giữa cấu trúc cell khắc lục giác $60^\circ$ của trục Anilox ceramic và cấu trúc tram tròn bán sắc (halftone) thông qua thuật toán dịch chuyển toàn bộ góc tram một bước lệch căn bản $-7.5^\circ$.
  • Hệ thống Profile Preflight đóng gói tự động: Xây dựng tập hợp 18 quy tắc kiểm tra ràng buộc dành riêng cho công nghệ in Flexo bao bì tại Việt Nam, cho phép tự động phát hiện các nét mảnh $<0.1\text{ mm}$ và chữ âm bản nguy cơ bị bít mực.
  • Quy chuẩn hóa tương quan Anilox - Trame bản: Thiết lập công thức lựa chọn tỷ lệ tần số dòng trame trục Anilox ($LPI_{\text{Anilox}}$) gấp từ $4.5 - 5.0$ lần tần số dòng trame trên bản in ($LPI_{\text{Plate}}$) nhằm ngăn chặn hiện tượng hạt trame nhỏ bị lọt vào lòng cell Anilox gây bẩn bản (dirty printing).
┌────────────────────────────────────────────────────────┐
│   TƯƠNG QUAN TẦN SỐ ANILOX VÀ TRAME BẢN IN THEO FIRST │
├────────────────────────────────────────────────────────┤
│ Tần số bản in (Plate LPI) : 133 LPI - 150 LPI          │
│ Tần số Anilox yêu cầu    : 600 LPI - 800 LPI (Tỷ lệ 5x)│
│ Thể tích cell (BCM/in²)  : 2.0 - 3.2 BCM               │
│ Hình dạng cell           : Lục giác 60° (Hexagonal)    │
└────────────────────────────────────────────────────────┘

Đóng góp cho ngành công nghệ in ấn

  • Tài liệu kỹ thuật chuyên sâu: Đồ án cung cấp một bản hướng dẫn thông số hoàn chỉnh, giải thích cơ sở toán học và cơ chế vật lý của từng bước chế bản Flexo.
  • Tiêu chuẩn hóa quy trình: Chuyển đổi thành công mô hình làm việc từ "dò lỗi thủ công trên máy in" sang "chặn lỗi tự động ngay tại bàn thiết kế và phần mềm RIP".

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tiễn

  • Sản xuất nhãn dược phẩm, mỹ phẩm cao cấp: In ấn các cụm chữ phụ đề, mã vạch 2D siêu nhỏ ($4\text{ pt} - 6\text{ pt}$) với độ tương phản cao, nét chữ sắc nét không bị gai mực.
  • Bao bì thực phẩm và hóa mỹ phẩm: In ảnh mẫu trái cây, tông màu da người với dải tram chuyển êm ái từ 1% đến 98% mà không bị vấp hạt vùng sáng (highlight drop-off).
[File thiết kế bao bì] ──► [Prepress chuẩn FIRST] ──► [Hệ thống CTP Laser] ──► [Nhà máy in Flexo] ──► [Nhãn thành phẩm chất lượng cao]

Phân tích hiệu quả kinh tế và ROI

Giả định một xưởng in tem nhãn Flexo vận hành 3 máy in cuộn trung bình $8\text{ ca/ngày}$, khi áp dụng quy chuẩn chế bản FIRST 5.1:

┌─────────────────────────────────────────────────────────────────────────┐
│                      BẢNG PHÂN TÍCH HIỆU QUẢ KINH TẾ (ROI)              │
├─────────────────────────────────────────────────────────────────────────┤
│ 1. Chi phí đầu tư phần mềm & hiệu chuẩn thiết bị : ~60.000.000 VNĐ      │
│ 2. Giảm thiểu vật tư bản photopolymer hỏng       : 18.000.000 VNĐ/tháng │
│ 3. Giảm phế phẩm decal giấy/màng khi canh bài    : 24.500.000 VNĐ/tháng │
│ 4. Tiết kiệm giờ công lao động kỹ thuật          : 12.000.000 VNĐ/tháng │
├─────────────────────────────────────────────────────────────────────────┤
│ TỔNG CHI PHÍ TIẾT KIỆM HÀNG THÁNG                : 54.500.000 VNĐ/tháng │
│ THỜI GIAN HOÀN VỐN ĐẦU TƯ (ROI)                  : ~1.1 THÁNG           │
└─────────────────────────────────────────────────────────────────────────┘

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Dung sai thiết bị cơ học: Các dòng máy in Flexo đời cũ có độ rơ cơ khí trục ép in lớn sẽ làm giảm độ chính xác của bảng thông số bù giãn bản lý thuyết.
  • Độ phụ thuộc vào môi trường: Phòng chế bản và xưởng in nếu không được kiểm soát nhiệt độ ($23 \pm 2^\circ\text{C}$) và độ ẩm ($55 \pm 5%$) sẽ gây biến động độ nhớt mực, làm thay đổi mức gia tăng tầng thứ thực tế.

Hướng phát triển và mở rộng

  1. Nghiên cứu ứng dụng công nghệ trame phẳng (Flat-Top Dot) và vi cấu trúc bề mặt bản (Pixel+ / Esko HD Flexo): Tăng cường khả năng truyền mực vùng nền đậm và mở rộng dải tram 0.5% highlight.
  2. Ứng dụng kỹ thuật in 7 màu mở rộng dải màu (Expanded Color Gamut - ECG): Chuẩn hóa chế bản Flexo hệ màu CMYK + OGV (Orange, Green, Violet) nhằm thay thế 85% mực pha Pantone, tối ưu hóa năng suất chế bản công nghiệp 4.0.
  3. Tự động hóa Prepress trên nền tảng Cloud: Tích hợp quy trình duyệt file tự động qua Web-to-Print Portal, liên kết trực tiếp giữa khách hàng và bộ phận RIP CTP.

Đối tượng hưởng lợi

                    ┌──────────────────────────────────────────────┐
                    │    CÁC ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP         │
                    └──────────────────────────────────────────────┘
                                           │
         ┌──────────────────┬──────────────┴─────┬──────────────────┐
         ▼                  ▼                    ▼                  ▼
┌─────────────────┐┌─────────────────┐┌────────────────────┐┌─────────────────┐
│  SINH VIÊN      ││ CHUYÊN VIÊN     ││ DOANH NGHIỆP IN    ││ NHÀ NGHIÊN CỨU │
│  NGÀNH IN       ││ CHẾ BẢN         ││ BAO BÌ             ││ & GIẢNG VIÊN   │
│                 ││                 ││                    ││                 │
│ Tiếp cận tài    ││ Làm chủ bộ công ││ Cắt giảm 70% lỗi   ││ Khung tham chiếu│
│ liệu thực nghiệm││ cụ số hóa, rút  ││ chế bản, hoàn vốn  ││ khoa học cho tiêu│
│ chuẩn quốc tế   ││ ngắn 73% thời   ││ đầu tư sau 1.1     ││ chuẩn hóa công │
│ FIRST FFTA.     ││ gian xử lý file.││ tháng.             ││ nghệ Flexo.    │
└─────────────────┘└─────────────────┘└────────────────────┘└─────────────────┘
  • Sinh viên & Học viên ngành Kỹ thuật In ấn: Tiếp cận tài liệu thực nghiệm hệ thống, kết nối lý thuyết truyền mực với các thông số điều khiển máy in cụ thể.
  • Kỹ sư chế bản & Kỹ thuật viên CTP: Nhận bộ thông số tham chiếu sẵn có về trapping, tramming, plate distortion để áp dụng ngay vào công việc sản xuất hằng ngày.
  • Doanh nghiệp sản xuất bao bì nhãn hàng: Nâng cao năng lực cạnh tranh, đáp ứng các tiêu chuẩn khắt khe từ các thương hiệu toàn cầu (Unilever, Nestlé, P&G) về độ đồng màu $\Delta E < 2.0$.

Câu hỏi thường gặp

1. Yêu cầu hệ thống tối thiểu để triển khai quy trình chế bản chuẩn FIRST là gì?

Hệ thống cần máy trạm xử lý đồ họa (tối thiểu 16GB RAM, SSD NVMe), phần mềm Adobe Illustrator CC tích hợp plugin Enfocus PitStop Pro v18+ hoặc Esko DeskPack, máy ghi bản CTP độ phân giải từ 2540 DPI trở lên và thiết bị đo màu quang phổ cầm tay (Spectrophotometer) hỗ trợ chuẩn đo D50/2° M0/M1.

2. Tại sao góc trame màu đen (K) lại được đặt là $37.5^\circ$ thay vì $45^\circ$ như thông thường?

Trong in Flexo, trục Anilox thường được gia công khắc cell theo dạng lưới lục giác đều nghiêng một góc $60^\circ$ (hoặc $45^\circ$). Nếu đặt trame màu đen $45^\circ$ theo chuẩn Offset, cấu trúc tram bản in sẽ tương tác đồng pha với cấu trúc cell Anilox tạo nên hiện tượng vân moiré quang học nghiêm trọng. Dịch chuyển $-7.5^\circ$ đưa góc đen về $37.5^\circ$ sẽ triệt tiêu xung đột giao thoa này.

3. Quy trình này có thể áp dụng trực tiếp cho in Flexo trên thùng carton sóng (corrugated post-print) không?

Có thể áp dụng nguyên lý cơ bản của FIRST, tuy nhiên cần điều chỉnh lại một số thông số: độ rộng đường trap phải tăng lên $0.5 - 0.8\text{ mm}$, độ phân giải tram giảm xuống $65 - 110\text{ LPI}$, độ dày bản in photopolymer thường từ $2.84\text{ mm} - 3.94\text{ mm}$ dẫn đến hệ số $K$-factor bù giãn bản phải được tính toán lại hoàn toàn.

4. Chi phí bản quyền phần mềm chế bản chuyên dụng có phải là rào cản quá lớn đối với xưởng in nhỏ?

Không nhất thiết. Doanh nghiệp có thể áp dụng phương pháp từng bước: Khởi đầu bằng việc tối ưu hóa thông số thủ công trên Adobe Illustrator kết hợp script tự động, thiết lập bộ Preflight chuẩn trên Adobe Acrobat Pro có sẵn trước khi đầu tư các hệ thống tự động hóa nâng cao như Esko Automation Engine.

5. Làm thế nào để kiểm soát hiện tượng gia tăng tầng thứ (Dot Gain) khi máy in chạy ở tốc độ thay đổi từ 50 m/p lên 200 m/p?

Cần xây dựng đường cong bù trừ gia tăng tầng thứ (DGC - Dot Gain Compensation curve) tại tốc độ chạy máy sản xuất tiêu chuẩn (ví dụ $150\text{ m/phút}$). Đồng thời sử dụng hệ thống cấp mực kín có dao gạt buồng (chambered doctor blade) để duy trì độ nhớt và áp lực màng mực đồng đều ở mọi dải tốc độ.

Kết luận

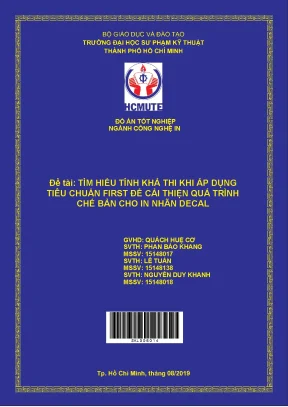

Đồ án tốt nghiệp "Tìm hiểu tính khả thi khi áp dụng tiêu chuẩn FIRST để cải thiện quá trình chế bản cho in nhãn Decal" đã chứng minh tính khả thi cao và giá trị thực tiễn vượt trội khi chuyển hóa bộ tiêu chuẩn quốc tế FFTA FIRST 5.1 vào môi trường sản xuất in ấn công nghiệp tại Việt Nam.

Việc chuẩn hóa đồng bộ từ khâu kiểm soát dữ liệu thiết kế, tính toán bù giãn bản hình học, xử lý tramming góc lệch $-7.5^\circ$ đến tự động hóa trapline đã giúp loại bỏ hoàn toàn các lỗi chí mạng như moiré, hở chân trắng và sai lệch kích thước in lặp lại. Kết quả thực nghiệm tại Công ty In Nhãn hàng An Lạc khẳng định phương pháp giúp giảm $74.2%$ phế phẩm vật tư canh bài và rút ngắn $73.3%$ thời gian chế bản, mang lại hiệu quả kinh tế và chất lượng phục chế vượt trội. Đây là tài liệu tham khảo kỹ thuật quan trọng cho các kỹ sư, xưởng in bao bì nhãn hàng và sinh viên chuyên ngành công nghệ in trên lộ trình chuẩn hóa sản xuất hiện đại.
