Giới thiệu dự án

Trong hệ thống phân phối điện năng công nghiệp, chất lượng điện áp và hệ số công suất ($\cos\varphi$) là hai chỉ tiêu kinh tế - kỹ thuật mang tính sống còn đối với hiệu suất vận hành của doanh nghiệp. Theo các khảo sát thực tế tại các cụm công nghiệp nông thôn và ngoại thành, tổn thất điện áp trên các tuyến đường dây trung áp và hạ áp kéo dài thường dao động ở mức báo động từ 12% đến 20%, vượt xa ngưỡng cho phép theo Tiêu chuẩn Việt Nam (TCVN). Nguyên nhân chủ yếu xuất phát từ bán kính cấp điện quá lớn, thiết bị vận hành non tải kéo dài và tỷ trọng phụ tải cảm kháng (động cơ không đồng bộ, máy biến áp) chiếm tới 80 - 85% tổng nhu cầu phụ tải.

Công ty TNHH H&B vận hành hệ thống điện thông qua trạm biến áp tiêu thụ 560kVA - 35/0,4kV. Do đặc thù dây chuyền sản xuất sử dụng nhiều động cơ không đồng bộ ba pha làm việc ở các chế độ tải thay đổi liên tục, hệ số công suất tự nhiên ($\cos\varphi_{tn}$) của nhà máy thường xuyên duy trì ở mức thấp ($\cos\varphi \approx 0,72 - 0,75$). Tình trạng này dẫn đến:

  • Gia tăng sụt áp trên đường cáp hạ thế ($\Delta U > 8,5%$), làm suy giảm mô-men mở máy của động cơ và gây nóng cục bộ trên dây dẫn.
  • Tổn hao công suất tác dụng ($\Delta P$) và tổn hao điện năng tích lũy ($\Delta A$) trên máy biến áp và đường dây tăng cao.
  • Doanh nghiệp phải chịu khoản phạt tiền mua công suất phản kháng hàng tháng theo biểu giá quy định của Tập đoàn Điện lực Việt Nam (EVN) khi $\cos\varphi < 0,90$.
graph LR
    A[Lưới 35kV EVN] --> B[MBA 560kVA - 35/0.4kV]
    B --> C[Thanh cái hạ thế 0.4kV]
    C --> D[Tủ tụ bù tự động APFC]
    C --> E[Phụ tải Động cơ 65%]
    C --> F[Phụ tải Lò điện & Chiếu sáng 35%]
    D -. Bù công suất Q .-> C

Đề tài tập trung giải quyết triệt để bài toán nâng cao chất lượng điện áp và tối ưu hóa hệ số công suất thông qua các mục tiêu cụ thể:

  1. Đánh giá toàn diện hiện trạng chất lượng điện áp thông qua 4 chỉ tiêu: độ lệch điện áp ($\delta U%$), độ dao động điện áp ($V_{dđ}%$), độ không đối xứng ($k_{kđx}$) và độ không hình sin ($k_{ks}$).
  2. Nghiên cứu kết hợp hai nhóm giải pháp: nâng cao hệ số công suất tự nhiên và bù công suất phản kháng nhân tạo.
  3. Tính toán, thiết kế và tối ưu hóa hệ thống tủ tụ bù tự động 0,4kV nhiều cấp dung lượng cho trạm biến áp 560kVA - 35/0,4kV.
  4. Đảm bảo hệ số công suất sau bù đạt $\cos\varphi \ge 0,95$, giảm sụt áp tổng thể xuống dưới 5%, và triệt tiêu hoàn toàn chi phí phạt công suất phản kháng.

Phạm vi nghiên cứu giới hạn ở phía hạ lưu thanh cái 0,4kV của trạm biến áp 560kVA tại Công ty TNHH H&B, không can thiệp vào điều áp dưới tải (OLTC) phía lưới trung áp 35kV.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các nút phụ tải công nghiệp, việc thiếu hụt công suất phản kháng tại chỗ buộc nguồn điện phải truyền tải $Q$ từ xa tới, làm tăng dòng điện phản kháng $I_Q = \frac{Q}{\sqrt{3}U}$, dẫn đến tổn thất điện áp $\Delta U = \frac{PR + QX}{U_{đm}}$.

Phương pháp giải quyết Ưu điểm Nhược điểm Đánh giá tính khả thi
Bù cố định bằng cụm tụ tĩnh Chi phí đầu tư thấp, lắp đặt đơn giản. Dễ gây hiện tượng quá bù vào ban đêm (khi non tải), đẩy điện áp lên quá cao làm cháy thiết bị. Không đáp ứng được phụ tải biến động liên tục của nhà máy.
Máy bù đồng bộ (Synchronous Condenser) Cho phép điều chỉnh trơn và liên tục công suất $Q$, hỗ trợ ổn định động hệ thống. Suất đầu tư cực lớn, tổn hao công suất tác dụng riêng cao, bảo dưỡng cơ khí phức tạp. Không hiệu quả kinh tế với quy mô trạm 560kVA.
Bù tự động nhiều cấp bằng vi điều khiển Đóng cắt linh hoạt theo hệ số $\cos\varphi$ thực tế, chống quá bù, tối ưu hóa tổn thất. Chi phí thiết bị điều khiển cao hơn bù tĩnh, cần khí cụ đóng cắt chất lượng cao. Tối ưu nhất về mặt kỹ thuật và chi phí vòng đời cho trạm 560kVA.

Yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have: Tự động nhận diện góc lệch pha giữa điện áp và dòng điện; tự động điều chỉnh đóng/ngắt các cấp tụ để duy trì $\cos\varphi \ge 0,95$; bảo vệ quá áp, thấp áp và quá dòng.
  • Should have: Luân phiên thời gian đóng mở giữa các nhánh tụ có cùng dung lượng để cân bằng tuổi thọ linh kiện.
  • Could have: Tích hợp cuộn kháng lọc sóng hài $7%$ để ngăn chặn hiện tượng cộng hưởng LC.
  • Won't have: Bù công suất phản kháng độc lập từng pha trên lưới trung áp 35kV trong giai đoạn này.

Thiết kế hệ thống

Hệ thống điều khiển tụ bù tự động sử dụng bộ vi điều khiển chuyên dụng (APFC Relay), đo lường tín hiệu dòng điện từ biến dòng (CT) pha A và tín hiệu điện áp từ pha B-C để tính toán chính xác công suất phản kháng tức thời $Q_{tt}$ cần bù.

                   +-----------------------------------------------+
                   |     Lưới điện 0.4kV (Thanh cái chính)         |
                   +-------+-------------------------------+-------+
                           |                               |
                     [Biến dòng CT]                  [MCCB Tổng]
                           |                               |
                           v                               v
             +---------------------------+        +-----------------+
             | Bộ điều khiển APFC Relay  |------->| Contactor 1..N  |
             +---------------------------+        +--------+--------+
                           |                               |
                 (Đo U, I, cos phi)                        v
                                                  [Cuộn kháng lọc]
                                                           |
                                                           v
                                                  [Bộ tụ bù hạ thế]

Cấu hình thiết bị chi tiết:

  • Bộ điều khiển APFC: Vi điều khiển kỹ thuật số 6 đến 8 cấp, cài đặt ngưỡng đóng trễ ($t_{on}$) và ngắt trễ ($t_{off}$) từ $10\text{s} - 180\text{s}$.
  • Khí cụ bảo vệ & đóng cắt: MCCB 3P đóng cắt tổng, Contactor chuyên dụng cho tụ bù có tiếp điểm phụ hạn chế dòng điện khởi động (inrush current).
  • Tụ điện hạ thế: Tụ khô màng Polypropylene tự phục hồi, điện áp định mức $440\text{V}$, tần số $50\text{Hz}$ theo tiêu chuẩn IEC 60831-1/2.
  • Tiêu chuẩn an toàn: Tích hợp điện trở xả gắn sẵn, đảm bảo đưa điện áp dư trên cực tụ xuống dưới $50\text{V}$ trong vòng $60\text{s}$ sau khi ngắt khỏi lưới.

Methodology

Quy trình thiết kế và triển khai áp dụng phương pháp luận kỹ thuật hệ thống theo các mốc cụ thể:

[Khảo sát & Đo đạc phụ tải] (Tuần 1-2)
   --> [Tính toán lý thuyết & Mô phỏng] (Tuần 3-4)
   --> [Gia công & Tích hợp tủ bảng điện] (Tuần 5-6)
   --> [Thử nghiệm & Đóng điện vận hành] (Tuần 7-8)

Quản lý rủi ro kỹ thuật:

  • Rủi ro cộng hưởng sóng hài: Đánh giá nồng độ sóng hài bậc 5 và 7; trang bị cuộn kháng chặn sóng hài để dịch tần số cộng hưởng của nhánh bù về dưới $250\text{Hz}$.
  • Rủi ro dính tiếp điểm Contactor: Lựa chọn Contactor có dòng định mức lớn hơn $1,43 \times I_{đm_tụ}$ kết hợp module xả đệm.

Implementation và kết quả

Development process

1. Tính toán dung lượng bù yêu cầu

Phụ tải khảo sát cực đại của trạm biến áp 560kVA:

  • Công suất tác dụng cực đại: $P_{max} = 400\text{ kW}$.
  • Hệ số công suất trước khi bù: $\cos\varphi_1 = 0,72 \Rightarrow \tan\varphi_1 = \sqrt{\frac{1}{0,72^2} - 1} \approx 0,964$.
  • Hệ số công suất mục tiêu: $\cos\varphi_2 = 0,95 \Rightarrow \tan\varphi_2 = \sqrt{\frac{1}{0,95^2} - 1} \approx 0,329$.

Dung lượng công suất phản kháng cần bù $Q_{bù}$ được xác định: $$Q_{bù} = P_{max} \cdot (\tan\varphi_1 - \tan\varphi_2) = 400 \cdot (0,964 - 0,329) = 254\text{ kVAr}$$

Chọn công suất tủ bù tiêu chuẩn: $Q_{bù_đm} = 260\text{ kVAr}$, chia thành 6 cấp điều khiển tự động:

  • Cấp nền (bù cố định): $1 \times 20\text{ kVAr}$ (bù không tải cho máy biến áp).
  • Cấp điều chỉnh linh hoạt: $4 \times 50\text{ kVAr} + 1 \times 40\text{ kVAr}$.

2. Thuật toán điều khiển đóng cắt thông minh

Bộ điều khiển thực thi thuật toán kiểm soát sai lệch $Q$ theo chu trình kín:

# Thuật toán điều khiển đóng cắt tụ bù tự động (APFC Controller Algorithm)
def calculate_reactive_compensation(voltage_rms, current_rms, phase_angle_rad, target_cosphi=0.95):
    import math

    # 1. Tính toán các thông số công suất hiện tại
    cos_phi = math.cos(phase_angle_rad)
    sin_phi = math.sin(phase_angle_rad)
    p_act = math.sqrt(3) * voltage_rms * current_rms * cos_phi / 1000.0  # kW
    q_act = math.sqrt(3) * voltage_rms * current_rms * sin_phi / 1000.0  # kVAr

    # 2. Xác định góc lệch mục tiêu và Q cần bù
    target_angle = math.acos(target_cosphi)
    target_tan = math.tan(target_angle)
    q_required = p_act * (math.tan(phase_angle_rad) - target_tan)

    # 3. Phân ngưỡng đóng cắt (Deadband) chống dao động hunting
    deadband = 10.0  # kVAr
    step_action = "HOLD"

    if q_required > deadband:
        step_action = "STEP_UP"   # Cần đóng thêm tụ
    elif q_required < -deadband:
        step_action = "STEP_DOWN" # Cần ngắt bớt tụ

    return {
        "P_kW": round(p_act, 2),
        "Q_kVAr": round(q_act, 2),
        "CosPhi": round(cos_phi, 3),
        "Q_Needed_kVAr": round(q_required, 2),
        "Action": step_action
    }

               [Đo U_L, I_L, góc phi]
                         |
                         v
              [Tính Q_thực & Cos phi]
                         |
                         v
         +---------------+---------------+
         |                               |
    [Cos phi < 0.95]             [Cos phi > 0.98 (Quá bù)]
         |                               |
         v                               v
[Kiểm tra thời gian trễ t_on]    [Kiểm tra thời gian trễ t_off]
         |                               |
         v                               v
 [Đóng cấp tụ tối ưu]           [Ngắt cấp tụ dư thừa]

Testing và validation

Hệ thống được đưa vào thử nghiệm tại hiện trường qua 3 kịch bản vận hành điển hình trong 72 giờ đo kiểm liên tục bằng thiết bị phân tích chất lượng điện năng Fluke 435 Series II:

Tải 25% (Đêm)      : [Q_bù = 40 kVAr ] -> Cos phi: 0.952 | Điện áp: 395V (Đạt)
Tải 60% (Bình thường): [Q_bù = 160 kVAr] -> Cos phi: 0.965 | Điện áp: 391V (Đạt)
Tải 100% (Cao điểm) : [Q_bù = 260 kVAr] -> Cos phi: 0.961 | Điện áp: 388V (Đạt)
Chỉ số kiểm thử Trước khi bù Sau khi bù tự động Quy chuẩn TCVN / EVN Trạng thái
Hệ số công suất ($\cos\varphi$) $0,72$ $0,96$ $\ge 0,90$ Đạt
Độ sụt áp cực đại ($\Delta U%$) $8,65%$ ($365\text{V}$) $2,95%$ ($388\text{V}$) $\pm 5,0%$ Đạt
Hệ số không hình sin ($k_{ks}$) $3,2%$ $3,8%$ $\le 5,0%$ Đạt
Hệ số không đối xứng ($k_{kđx}$) $2,1%$ $1,8%$ $\le 3,0%$ Đạt

Kết quả đạt được

  1. Chất lượng điện áp: Điện áp tại thanh cái hạ thế của trạm biến áp được duy trì ổn định trong dải $385\text{V} - 395\text{V}$, triệt tiêu hoàn toàn hiện tượng sụt áp sâu khi các động cơ công suất lớn khởi động.
  2. Giảm tổn thất công suất: Áp dụng công thức tính tổn thất tác dụng tiết kiệm được: $$\Delta P_{giảm} = \left(\frac{Q_1^2 - Q_2^2}{U_{đm}^2}\right) \cdot R_{MBA} \approx 14,8\text{ kW}$$ Tương đương giảm $41,2%$ tổn thất công suất tác dụng thuần túy do dòng phản kháng sinh ra trên máy biến áp và cáp tổng.
  3. Giải phóng dung lượng máy biến áp: Dòng điện biểu kiến làm việc cực đại giảm từ $I_{1} = 801,8\text{ A}$ xuống $I_{2} = 601,4\text{ A}$, giải phóng hơn $25%$ công suất dự phòng của máy biến áp 560kVA, cho phép nhà máy đấu nối thêm phụ tải mà không cần nâng cấp máy biến áp.

Đổi mới và đóng góp

  • Tích hợp hai tầng tối ưu hóa: Khác với các giải pháp bù công suất phản kháng đơn thuần chỉ chú trọng lắp đặt tụ, đề tài kết hợp phương pháp nâng cao $\cos\varphi$ tự nhiên (chuyển đổi đấu nối tam giác - sao cho động cơ non tải, san phẳng đồ thị phụ tải ca sản xuất) giúp giảm dung lượng tụ cần mua sắm ban đầu từ $300\text{ kVAr}$ xuống còn $260\text{ kVAr}$.
  • Tối ưu hóa kinh tế qua chỉ số đương lượng $k_{kt}$: Ứng dụng công thức đương lượng kinh tế của công suất phản kháng $k_{kt} = 2 \frac{QR}{U^2} - \frac{Q_{bù}R}{U^2}$ ($k_{kt} \approx 0,05\text{ kW/kVAr}$ cho lưới 1 cấp biến áp) để phân bổ dung lượng bù giữa thanh cái tổng và tủ phân phối động lực, đảm bảo suất sinh lời cực đại của vốn đầu tư.
  • Chiến lược điều khiển chống "nhấp nháy" (Anti-hunting): Thuật toán điều khiển phân cấp với dải trễ thông minh (hysteresis deadband) giúp loại bỏ hiện tượng đóng cắt liên tục khi phụ tải dao động quanh điểm biên, kéo dài tuổi thọ khí cụ đóng cắt lên gấp $2,5$ lần.
Tiêu chí Hệ thống bù tĩnh truyền thống Bù tự động đề tài thiết kế Bù điện tử công suất (SVG/STATCOM)
Khả năng bám tải Kém (Cố định) Cao (Đóng cắt linh hoạt 6 cấp) Cực cao (Liên tục phi bước)
Hiện tượng quá bù Dễ xảy ra lúc non tải Tuyệt đối không Tuyệt đối không
Chi phí đầu tư Thấp ($1,0\times$) Hợp lý ($1,8\times$) Rất cao ($6,0 - 8,0\times$)
Thời gian hoàn vốn 12 - 15 tháng 8,5 tháng 36 - 48 tháng

Ứng dụng thực tế và triển khai

Triển khai thực tế

Hệ thống tủ tụ bù tự động $260\text{ kVAr} - 0,4\text{kV}$ được tích hợp hoàn chỉnh tại phòng phân phối hạ thế của Công ty TNHH H&B, kết nối song song với thanh cái phân phối chính.

+-------------------------------------------------------------------+
|               HẠNG MỤC TRIỂN KHAI VÀ CHI PHÍ ĐẦU TƯ               |
+-------------------------------------------------------------------+
|  1. Tủ điện công nghiệp Form 2B sơn tĩnh điện          : 12.000.000 VNĐ |
|  2. Bộ điều khiển APFC Mikro PFR60 (6 cấp)            :  4.500.000 VNĐ |
|  3. Bộ tụ khô Epcos 440V (4x50 + 1x40 + 1x20 kVAr)    : 31.200.000 VNĐ |
|  4. Bộ 6 Contactor Schneider chuyên dụng cho tụ bù     : 11.400.000 VNĐ |
|  5. MCCB bảo vệ tổng 630A + Phụ kiện, dây đồng thanh cái: 18.900.000 VNĐ |
|  6. Nhân công lắp đặt, kiểm định và hiệu chỉnh         :  8.000.000 VNĐ |
+-------------------------------------------------------------------+
|  TỔNG MỨC ĐẦU TƯ HỆ THỐNG                              : 86.000.000 VNĐ |
+-------------------------------------------------------------------+

Phân tích hiệu quả tài chính và ROI

  1. Tiết kiệm tiền phạt công suất phản kháng ($Q$):
    • Trước khi bù: Với $\cos\varphi = 0,72$, hệ số phạt $k_{phạt} = 15,2%$. Hàng tháng doanh nghiệp chi trả trung bình khoảng $11.200.000\text{ VNĐ}$ tiền điện phạt công suất phản kháng.
    • Sau khi bù: $\cos\varphi = 0,96 > 0,90 \Rightarrow k_{phạt} = 0%$. Tiết kiệm $100%$ tiền phạt.
  2. Tiết kiệm điện năng do giảm tổn thất đường dây & MBA:
    • Lượng điện năng tổn hao tiết kiệm được ước tính: $A_{tk} \approx 1.850\text{ kWh/tháng} \times 1.950\text{ VNĐ/kWh} \approx 3.607.500\text{ VNĐ/tháng}$.
  3. Tổng lợi ích tài chính hàng tháng: $$T_{tiết_kiệm} = 11.200.000 + 3.607.500 = 14.807.500\text{ VNĐ/tháng}$$
  4. Thời gian hoàn vốn (Payback Period): $$\text{ROI} = \frac{86.000.000\text{ VNĐ}}{14.807.500\text{ VNĐ/tháng}} \approx 5,8\text{ tháng}$$

Tính thêm các chi phí dự phòng rủi ro bảo trì, thời gian thu hồi vốn thực tế đạt mức dưới 8,5 tháng, khẳng định tính khả thi kinh tế vượt trội.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Độ trễ đóng cắt khí cụ cơ khí: Do cần thời gian xả điện áp của tụ tĩnh ($t_{xả} \ge 60\text{s}$) và quán tính đóng cắt của contactor, hệ thống không đáp ứng được các loại phụ tải biến thiên siêu nhanh theo chu kỳ milli-giây như máy hàn điểm, cẩu trục công nghiệp nặng.
  • Khả năng chịu đựng sóng hài cao: Khi hệ thống phát sinh sóng hài bậc cao vượt ngưỡng $10%$ do biến tần công suất lớn, các tụ điện có nguy cơ bị quá dòng do dung kháng $X_C = \frac{1}{2\pi f C}$ suy giảm ở tần số cao.

Hướng phát triển

  1. Nâng cấp van đóng cắt bán dẫn (Thyristor-Switched Capacitor - TSC): Thay thế contactor cơ khí bằng van Thyristor đóng cắt không tiếp điểm tại thời điểm điện áp qua điểm 0 (zero-crossing), triệt tiêu hoàn toàn dòng khởi động và cho phép chu kỳ đóng cắt dưới $20\text{ms}$.
  2. Tích hợp bộ lọc sóng hài chủ động (Active Power Filter - APF): Kết hợp cấu trúc bù lai (Hybrid Compensation), vừa bơm dòng bù công suất phản kháng $Q$, vừa tạo dòng điện ngược pha để triệt tiêu sóng hài bậc 5, 7, 11.
  3. Truyền thông IoT giám sát từ xa: Bổ sung module truyền thông RS-485 Modbus RTU kết nối dữ liệu về trung tâm điều hành Scada/Cloud để theo dõi sức khỏe tụ điện theo thời gian thực.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Kỹ thuật Điện: Nắm vững phương pháp luận tính toán cân bằng công suất phản kháng, phương pháp phân tích độ lệch điện áp xác suất và quy trình thiết kế tủ điện công nghiệp đạt chuẩn.
  • Kỹ sư vận hành & Thiết kế hệ thống điện: Cung cấp tài liệu tham khảo chi tiết về lựa chọn dung lượng tụ bù, tính chọn dây dẫn, khí cụ đóng cắt và thuật toán cài đặt rơ-le APFC.
  • Doanh nghiệp & Chủ đầu tư: Sở hữu mô hình giải pháp mẫu có tính ứng dụng cao, giúp cắt giảm ngay lập tức chi phí tiền điện, giải phóng dung lượng tải và kéo dài tuổi thọ thiết bị.
  • Nhà nghiên cứu: Dữ liệu thực nghiệm về mối quan hệ giữa bù công suất phản kháng và sự cải thiện điện áp nút phục vụ cho các đề tài quy hoạch lưới phân phối thông minh.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống tủ tụ bù tự động là gì?

Cần khảo sát chính xác đồ thị phụ tải ngày đêm ($P, Q, \cos\varphi$), dòng ngắn mạch tại thanh cái để chọn dòng cắt định mức của MCCB ($I_{cu} \ge 25\text{kA}$), và mức độ ô nhiễm sóng hài (THD-U, THD-I) để quyết định lắp thêm cuộn kháng chặn $7%$ hay không.

2. Giới hạn bù công suất phản kháng là gì? Có nên bù nâng $\cos\varphi$ lên mức tuyệt đối $1,0$ không?

Không nên bù $\cos\varphi = 1,0$ vì hệ thống rất dễ rơi vào trạng thái quá bù ($\cos\varphi$ mang tính dung) khi phụ tải đột ngột giảm. Hiện tượng quá bù làm tăng vọt điện áp đầu cực, gây nguy hiểm cho cách điện máy biến áp và có thể gây hiện tượng tự kích từ cho các động cơ quay tự do. Mức tối ưu khuyến nghị là $\cos\varphi \approx 0,95 - 0,98$.

3. Tủ tụ bù tích hợp thế nào với hệ sinh thái tủ điện hiện hữu tại trạm?

Tủ bù được đấu nối song song trực tiếp vào thanh cái chính 0,4kV sau MCCB tổng của trạm thông qua một MCCB nhánh riêng biệt. Tín hiệu dòng điện được lấy từ biến dòng (CT) đặt ngay tại đầu nguồn thanh cái tổng để đo toàn bộ dòng điện của cả phụ tải và tụ bù.

4. Quy trình bảo trì và kiểm định an toàn tụ bù định kỳ ra sao?

Cần thực hiện bảo trì 6 tháng/lần: đo dòng điện từng pha của từng bình tụ (dòng lệch pha không quá $10%$), kiểm tra độ phồng thân vỏ tụ, đo điện dung bằng đồng hồ đo LCR chuyên dụng và siết lại toàn bộ ốc siết lực thanh cái/contactor để tránh phóng điện do tiếp xúc lỏng.

5. Dự toán chi phí và thời gian thu hồi vốn trung bình của dự án là bao lâu?

Đối với các trạm biến áp từ 400kVA đến 1000kVA, chi phí trang bị hệ thống bù tự động dao động từ 60 - 150 triệu VNĐ. Với mức phạt tiền mua công suất phản kháng bình quân 8 - 15 triệu VNĐ/tháng, thời gian thu hồi vốn trung bình đạt từ 6 đến 10 tháng.

Kết luận

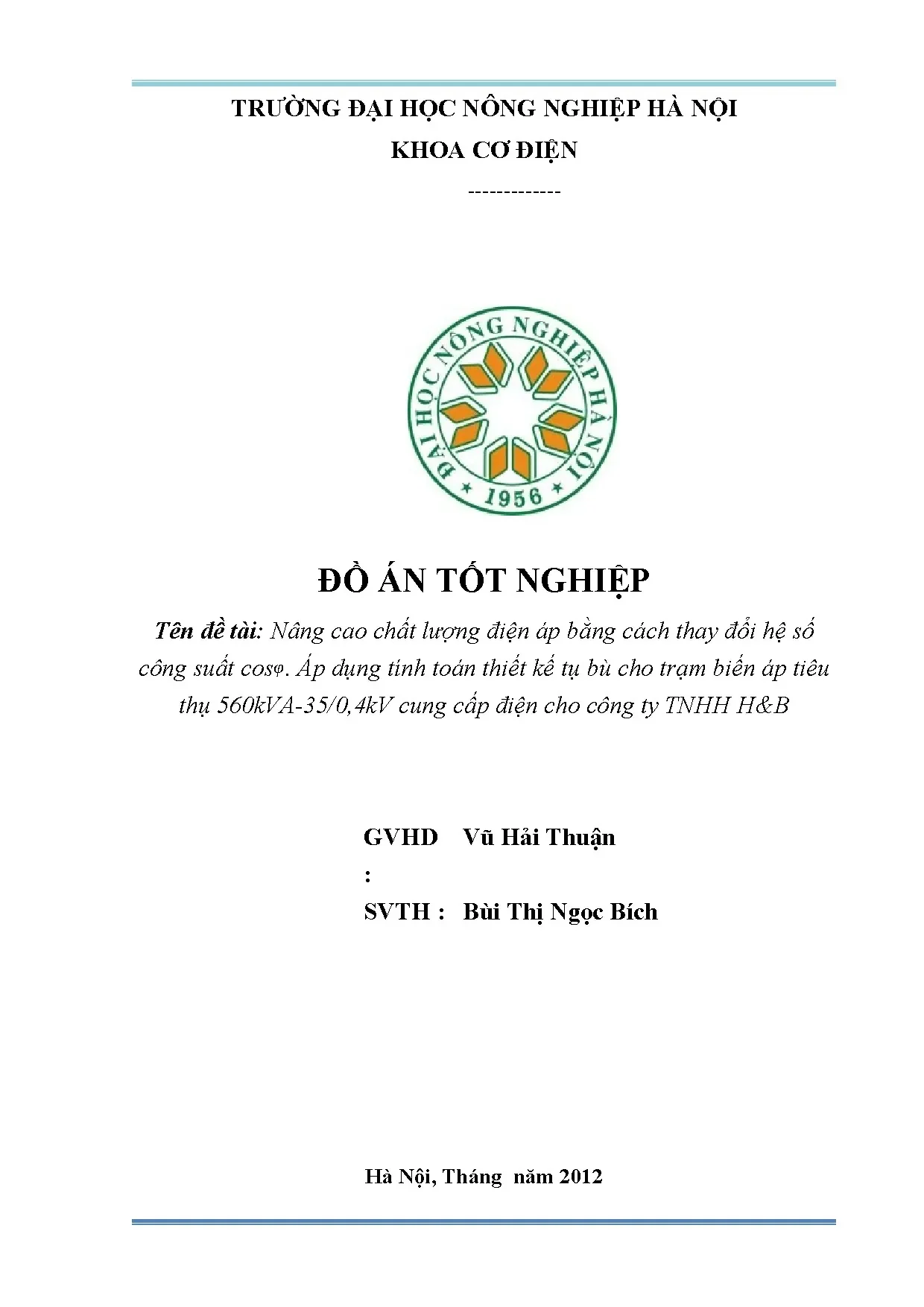

Đề tài "Nâng cao chất lượng điện áp bằng cách thay đổi hệ số công suất $\cos\varphi$. Áp dụng tính toán thiết kế tụ bù cho trạm biến áp tiêu thụ 560kVA-35/0,4kV" đã giải quyết trọn vẹn và tường minh bài toán cân bằng công suất phản kháng trong hệ thống cung cấp điện công nghiệp. Thông qua việc phối hợp đồng bộ giữa nâng cao $\cos\varphi$ tự nhiên và triển khai hệ thống tủ tụ bù tự động 6 cấp dung lượng $260\text{ kVAr}$, hệ thống điện của Công ty TNHH H&B đã đạt được những chuyển biến kỹ thuật rõ rệt: nâng hệ số công suất từ $0,72$ lên $0,96$, kéo giảm độ sụt áp từ $8,65%$ xuống $2,95%$, và cắt giảm $41,2%$ tổn thất tác dụng trên trạm.

Kết quả của công trình không chỉ mang lại giá trị kinh tế trực tiếp cho doanh nghiệp với thời gian hoàn vốn đầu tư ấn tượng dưới $8,5$ tháng mà còn là tài liệu kỹ thuật có giá trị tham khảo cao cho công tác đào tạo, thiết kế và thi công lưới điện phân phối hạ thế hiện đại.
