Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội, bảo đảm tính pháp lý và quyền lợi hợp pháp của người sử dụng đất. Theo quy định của Luật Đất đai 2013 và Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường, việc xây dựng cơ sở dữ liệu địa chính số hóa đồng bộ và thành lập bản đồ địa chính chính quy là nhiệm vụ bắt buộc tại tất cả các đơn vị hành chính cấp xã, phường, thị trấn trên cả nước.

Tại xã Tứ Quận, huyện Yên Sơn, tỉnh Tuyên Quang — một địa bàn miền núi có tổng diện tích tự nhiên 3.627,01 ha với 895 hộ dân và địa hình bị chia cắt phức tạp bởi các đồi thấp, sông Lô cùng hệ thống khe suối — công tác quản lý đất đai trước đây gặp nhiều trở ngại do hồ sơ địa chính chưa hoàn thiện, bản đồ giấy bị biến dạng theo thời gian và ranh giới thửa đất có nhiều biến động do hoạt động canh tác nông - lâm nghiệp.

                  +----------------------------------------------+
                  | TÀI NGUYÊN VÀ MÔI TRƯỜNG PHƯƠNG BẮC & ĐH NÔNG LÂM |
                  +----------------------------------------------+
                                         |
                                         v
                  +----------------------------------------------+
                  |  XÂY DỰNG LƯỚI KHỐNG CHẾ ĐO VẼ (KV1 & KV2)   |
                  |  Hệ tọa độ VN-2000, Kinh tuyến trục 106°00'  |
                  +----------------------------------------------+
                                         |
                                         v
                  +----------------------------------------------+
                  |     ĐO NGOẠI NGHIỆP: TOÀN ĐẠC TOPCON         |
                  |     Phương pháp tọa độ cực (X, Y, H)         |
                  +----------------------------------------------+
                                         |
                                         v
                  +----------------------------------------------+
                  |  NỘI NGHIỆP: BÌNH SAI & BIÊN TẬP FAMIS/DGN   |
                  |  Topology MRFClean/MRFFlag -> Đóng vùng thửa |
                  +----------------------------------------------+
                                         |
                                         v
                  +----------------------------------------------+
                  | THÀNH LẬP TỜ BẢN ĐỒ DC1 (1:1000) & HỒ SƠ ĐỊA CHÍNH |
                  +----------------------------------------------+

Mục tiêu của dự án

  1. Thiết lập mạng lưới khống chế đo vẽ trắc địa: Xây dựng và bình sai lưới đường chuyền kinh vĩ cấp 1 và cấp 2 (KV1, KV2) theo hệ tọa độ quốc gia VN-2000, đảm bảo độ chính xác góc và cạnh theo quy phạm kỹ thuật hiện hành.
  2. Thu thập dữ liệu tọa độ không gian thực địa: Ứng dụng phương pháp tọa độ cực thông qua máy toàn đạc điện tử Topcon để đo vẽ chi tiết 100% ranh giới thửa đất, địa vật định hướng, công trình xây dựng, mạng lưới giao thông và thủy hệ.
  3. Số hóa và chuẩn hóa Topology địa chính: Ứng dụng hệ thống phần mềm chuyên ngành MicroStation và FAMIS để xử lý số liệu đo thô, tự động sửa lỗi hình học (MRFClean, MRFFlag), tạo vùng thửa đất và biên tập hoàn chỉnh tờ bản đồ địa chính số DC1 tỷ lệ 1:1000.
  4. Xây dựng hồ sơ địa chính và cơ sở dữ liệu: Tự động gán nhãn thuộc tính, đánh số thửa, tính toán diện tích chính xác, phục vụ xuất trích lục thửa đất, sổ mục kê và hỗ trợ cấp mới, cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

Phương pháp tiếp cận và Phạm vi triển khai

  • Phương pháp giải pháp: Tích hợp phương pháp đo đạc toàn đạc điện tử ngoài thực địa với công nghệ xử lý đồ họa vector CAD/GIS nội nghiệp. Giải pháp này loại bỏ hoàn toàn sai số tích lũy của phương pháp đo vẽ thủ công truyền thống, rút ngắn thời gian xử lý dữ liệu và đảm bảo tính tương thích với hệ thống thông tin đất đai quốc gia VBDLIS.
  • Phạm vi nghiên cứu: Khu vực tờ bản đồ địa chính số DC1, tỷ lệ 1:1000 tại xã Tứ Quận, huyện Yên Sơn, tỉnh Tuyên Quang. Tờ bản đồ có kích thước khung trong tiêu chuẩn 50 x 50 cm, tương ứng diện tích quản lý thực tế là 25,00 ha ngoài thực địa.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ toàn đạc điện tử kết hợp phần mềm chuyên dụng, công tác thành lập bản đồ địa chính tại địa phương chủ yếu dựa trên các phương pháp đo vẽ thủ công hoặc sử dụng ảnh hàng không đơn thuần.

Tiêu chí so sánh Đo bàn đạc / Kinh vĩ quang cơ Ảnh hàng không / UAV Photogrammetry Toàn đạc điện tử + FAMIS / MicroStation
Độ chính xác mặt bằng ($M_p$) Thấp ($\pm 0.2\text{ m} - \pm 0.5\text{ m}$) Trung bình ($\pm 0.1\text{ m} - \pm 0.2\text{ m}$) Rất cao ($\le \pm 0.05\text{ m}$)
Khả năng xuyên tán cây / Địa hình đồi núi Rất khó khăn, phụ thuộc tầm nhìn thước Bị che khuất bóng râm, tán rừng dày Linh hoạt, thiết lập trạm đo ngắm xuyên điểm
Mức độ tự động hóa dữ liệu Thủ công 100%, ghi chép sổ giấy Bán tự động, cần xử lý đám mây điểm lớn Tự động hóa hoàn toàn từ trút dữ liệu đến biên tập
Khả năng xây dựng Topology Không hỗ trợ Phức tạp, cần vector hóa thủ công Tự động xử lý Clean/Flag và tạo Polygon
Chi phí thiết bị & Triển khai Thấp nhưng tốn công lao động Rất cao (chi phí máy bay, trạm Base, bay quét) Tối ưu, hiệu quả kinh tế cao cho cấp xã

Ma trận yêu cầu hệ thống (Mô hình MoSCoW)

  • Must Have (Bắt buộc):
    • Tuân thủ hệ quy chiếu VN-2000, Elipsoid WGS-84, lưới chiếu UTM múi 3°, kinh tuyến trục $106^\circ 00'$ tỉnh Tuyên Quang.
    • Sai số khép góc đường chuyền $f_\beta \le 2m_\beta \sqrt{n}$ với $m_\beta = 15''$.
    • Sai số khép tương đối mặt bằng $f_s/[S] \le 1/2000$ đối với lưới KV2 và $1/4000$ đối với lưới KV1.
    • Cấu trúc lớp thông tin bản đồ chuẩn hóa 63 lớp (Level) theo Thông tư 25/2014/TT-BTNMT.
  • Should Have (Nên có):
    • Tự động hóa đánh số thửa từ trái sang phải, từ trên xuống dưới.
    • Xuất đồng bộ file dữ liệu trao đổi định dạng ASCII, SDR, DGN, DXF.
  • Could Have (Có thể có):
    • Khả năng liên kết bảng thuộc tính với hệ thống quản trị cơ sở dữ liệu CADDB/FoxPro.
  • Won't Have (Chưa thực hiện đợt này):
    • Tích hợp máy quét 3D Laser Scanning trên toàn bộ khu đất lâm nghiệp.

Thiết kế hệ thống

Kiến trúc xử lý dữ liệu địa chính số được thiết kế thành một chuỗi quy trình khép kín, từ thu thập thực địa đến đóng gói cơ sở dữ liệu bản đồ vector:

+-----------------------------------------------------------------------------------+
|                            CƠ SỞ DỮ LIỆU ĐỊA CHÍNH TỔNG THỂ                       |
+-----------------------------------------------------------------------------------+
|  [NGOẠI NGHIỆP]                                                                   |
|   +---------------------+        +--------------------+                           |
|   | Lưới khống chế KV   | -----> | Đo chi tiết cực    |                           |
|   | (GPS + Toàn đạc)    |        | (SDR / RAW Topcon) |                           |
|   +---------------------+        +--------------------+                           |
|                                            |                                      |
|  [NỘI NGHIỆP - GIAO THỨC TRÍ ĐO]           v                                      |
|   +---------------------------------------------------+                           |
|   | Module FAMIS: Đọc SDR/TXT -> Phun điểm XYZ        |                           |
|   | Module ProNet: Bình sai mạng lưới đường chuyền    |                           |
|   +---------------------------------------------------+                           |
|                                            |                                      |
|  [MÔI TRƯỜNG ĐỒ HỌA VECTOR MICROSTATION ENGINE]   v                                      |
|   +---------------------------------------------------+                           |
|   | - Lớp ranh giới thửa đất (Level 1, Line)          |                           |
|   | - Xử lý Topology: MRFClean (Toler=0.05m), MRFFlag |                           |
|   | - Tạo Centroid, Gán nhãn loại đất (Level 10)      |                           |
|   | - Lớp giao thông (Level 32), Thủy hệ (Level 23)   |                           |
|   | - Biên tập khung bản đồ 1:1000 tiêu chuẩn         |                           |
|   +---------------------------------------------------+                           |
|                                            |                                      |
|  [DỮ LIỆU ĐẦU RA]                          v                                      |
|   +---------------------------------------------------+                           |
|   | File Bản đồ số DC1.DGN + Sổ mục kê + Hồ sơ thửa  |                           |
|   +---------------------------------------------------+                           |
+-----------------------------------------------------------------------------------+

Ngăn xếp công nghệ (Technology Stack)

  • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử Topcon GTS-235N (Độ chính xác đo góc: $5''$, đo khoảng cách EDM: $\pm(2\text{ mm} + 2\text{ ppm} \times D)$), gương đơn mini, sào gương $2.15\text{ m}$, chân máy nhôm, la bàn địa chất, thước thép định chuẩn.
  • Môi trường nền tảng đồ họa: Bentley MicroStation SE / MicroStation V8 (Quản lý và biên tập đồ họa CAD nền tảng DGN 2D/3D).
  • Phần mềm ứng dụng chuyên ngành:
    • FAMIS (Field Work and Cadastral Mapping Integrated Software): Bản quyền Bộ TN&MT, phiên bản 2011/2013, quản lý trị đo và biên tập bản đồ địa chính.
    • ProNet 2.0: Xử lý và bình sai chặt chẽ lưới trắc địa mặt bằng tự do và ràng buộc.
    • MRFClean / MRFFlag: Bộ công cụ kiểm tra và xử lý lỗi Topology hình học không gian.

Thiết kế phân lớp dữ liệu bản đồ (Layer / Level Schema)

Tuân thủ quy phạm phân lớp dữ liệu vector trong bản đồ địa chính:

-- Cấu trúc phân lớp dữ liệu bản đồ địa chính tờ DC1 theo chuẩn MicroStation DGN
-- Bảng quy định thuộc tính Level, Color, LineStyle, Weight
CREATE TABLE Cadastral_Layer_Schema (
    Level_ID INT PRIMARY KEY,
    Layer_Name VARCHAR(100) NOT NULL,
    Graphic_Type VARCHAR(50),
    Color_Code INT,
    Line_Style INT,
    Line_Weight INT,
    Description NVARCHAR(255)
);

INSERT INTO Cadastral_Layer_Schema VALUES
(1, 'Ranh_Gioi_Thua', 'LineString/Chain', 3, 0, 1, N'Ranh giới phân chia các thửa đất'),
(10, 'Nhan_Thua_Dat', 'Text/Cell', 0, 0, 0, N'Gồm số thứ tự thửa, diện tích và mã loại đất'),
(17, 'Dia_Gioi_Hanh_Chinh', 'LineString', 2, 4, 3, N'Đường ranh giới hành chính cấp xã, thôn'),
(23, 'Thuy_He_Kenh_Muong', 'LineString/Shape', 1, 0, 1, N'Bờ sông Lô, kênh mương dẫn nước bê tông'),
(32, 'Giao_Thong_Duong_Bo', 'LineString', 4, 0, 2, N'Trục đường liên xã rải nhựa và đường bê tông xóm'),
(45, 'Cong_Trinh_Nha_O', 'Shape', 6, 0, 1, N'Mép tường ngoài nhà ở cố định và công trình kiên cố'),
(63, 'Khung_Ban_Do', 'Cell/Complex', 0, 0, 2, N'Khung lưới km, mắt lưới tọa độ và bảng chú giải');

Phương pháp luận (Methodology)

Quy trình thực hiện được tổ chức tuần tự theo chuẩn đo đạc địa chính quốc gia, kiểm soát chặt chẽ sai số qua 5 giai đoạn:

[Khảo sát & Thiết kế lưới] ---> [Đo lưới khống chế KV1/KV2] ---> [Bình sai ProNet]
                                                                        |
[Biên tập hoàn chỉnh] <--- [Xử lý Topology FAMIS] <--- [Đo chi tiết cực Topcon]
  1. Khảo sát và lập đề cương kỹ thuật: Xác định vị trí các mốc tọa độ hạng cao hiện có, khảo sát địa hình đồi núi và các khu dân cư tập trung tại xã Tứ Quận để lập đồ án thiết kế lưới khống chế đo vẽ.
  2. Chôn mốc và đo ngắm lưới đường chuyền: Sử dụng mốc bê tông đúc sẵn ($15 \times 15 \times 60\text{ cm}$) có khắc dấu tâm đồng tâm mốc tại các vị trí ổn định, thông hướng tốt. Tiến hành đo góc bằng 2 nửa lần đo (thuận và đảo kính), đo cạnh đi và về bằng máy Topcon GTS-235N.
  3. Đo vẽ chi tiết ngoại nghiệp: Áp dụng phương pháp tọa độ cực. Trạm máy đặt tại các điểm khống chế đã bình sai, ngắm định hướng về điểm khống chế liền kề, quy "0" bàn độ ngang ($0^\circ 00'00''$), sau đó ngắm gương đặt tại các điểm ngoặt ranh giới thửa đất, góc nhà, tim đường, bờ kênh.
  4. Xử lý số liệu và đóng vùng hình học nội nghiệp: Trút dữ liệu sang định dạng số liệu chuẩn, chạy thuật toán bình sai, triển điểm đồ họa trên nền MicroStation, liên kết đường theo sơ đồ dã ngoại và chạy module dọn dẹp lỗi hình học MRFClean.
  5. Kiểm tra, nghiệm thu và thành lập hồ sơ: Đối soát thực địa với cán bộ địa chính xã và các chủ sử dụng đất, lập biên bản xác định ranh giới mốc giới, đóng gói tờ bản đồ DC1 và sổ mục kê.

Implementation và kết quả

Quy trình phát triển và đo vẽ kỹ thuật

Toàn bộ quá trình tính toán tọa độ không gian từ dữ liệu trắc địa ngoại nghiệp được thực hiện dựa trên hệ thống thuật toán lượng giác tọa độ cực.

Thuật toán tính toán tọa độ điểm đo chi tiết

Giả sử trạm máy đặt tại điểm khống chế $A(X_A, Y_A, H_A)$, điểm định hướng $B(X_B, Y_B, H_B)$. Cần xác định tọa độ không gian điểm chi tiết $P(X_P, Y_P, H_P)$ khi đo được góc bằng $\beta$, góc đứng $V$ (hoặc góc thiên đỉnh $Z$) và khoảng cách nghiêng $D$:

$$\alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

$$\alpha_{AP} = \alpha_{AB} + \beta$$

Khoảng cách ngang $S$ và chênh cao $h$:

$$S = D \cdot \cos V = D \cdot \sin Z$$

$$h = S \cdot \tan V + i_m - l_g = S \cdot \cot Z + i_m - l_g$$

Tọa độ phẳng và độ cao điểm chi tiết:

$$X_P = X_A + S \cdot \cos \alpha_{AP}$$

$$Y_P = Y_A + S \cdot \sin \alpha_{AP}$$

$$H_P = H_A + h$$

(Trong đó: $i_m$ là chiều cao trạm máy; $l_g$ là chiều cao gương sào).

Đoạn mã xử lý và chuẩn hóa dữ liệu trắc địa thô sang định dạng FAMIS ASCII

import math
from typing import List, Tuple, Dict

class CadastralSurveyProcessor:
    """
    Module trích xuất trị đo từ máy toàn đạc điện tử Topcon
    và tự động tính toán tọa độ phẳng VN-2000 phục vụ nhập phần mềm FAMIS.
    """
    def __init__(self, station_name: str, x_st: float, y_st: float, h_st: float, inst_h: float):
        self.station_name = station_name
        self.x_st = x_st
        self.y_st = y_st
        self.h_st = h_st
        self.inst_h = inst_h
        self.azimuth_base = 0.0

    def set_orientation(self, target_name: str, x_tg: float, y_tg: float) -> float:
        """Tính góc định hướng khởi đầu alpha_0 ngắm về điểm B"""
        dx = x_tg - self.x_st
        dy = y_tg - self.y_st
        self.azimuth_base = math.atan2(dy, dx)
        if self.azimuth_base < 0:
            self.azimuth_base += 2 * math.pi
        return math.degrees(self.azimuth_base)

    def compute_detail_point(self, point_id: str, horiz_angle_deg: float,
                             slope_dist: float, zenith_angle_deg: float,
                             prism_h: float, code: str) -> Dict[str, any]:
        """Tính toán tọa độ X, Y, H cho từng điểm đo ranh giới thửa"""
        # Đổi độ sang Radian
        beta_rad = math.radians(horiz_angle_deg)
        zenith_rad = math.radians(zenith_angle_deg)

        # Góc phương vị cạnh ngắm
        azimuth_rad = self.azimuth_base + beta_rad
        if azimuth_rad >= 2 * math.pi:
            azimuth_rad -= 2 * math.pi

        # Khoảng cách ngang và chênh cao lượng giác
        horiz_dist = slope_dist * math.sin(zenith_rad)
        delta_h = (horiz_dist / math.tan(zenith_rad)) + self.inst_h - prism_h

        # Tọa độ vuông góc phẳng
        x_pt = self.x_st + horiz_dist * math.cos(azimuth_rad)
        y_pt = self.y_st + horiz_dist * math.sin(azimuth_rad)
        h_pt = self.h_st + delta_h

        return {
            "PointID": point_id,
            "X": round(x_pt, 3),
            "Y": round(y_pt, 3),
            "H": round(h_pt, 3),
            "Code": code
        }

# Khởi tạo trạm đo thực địa tại mốc khống chế DC1_KV2_01
processor = CadastralSurveyProcessor(
    station_name="KV2_01",
    x_st=2421530.452,
    y_st=541280.618,
    h_st=45.280,
    inst_h=1.450
)

# Thiết lập hướng chuẩn ngắm điểm KV2_02
processor.set_orientation("KV2_02", x_tg=2421710.120, y_tg=541450.880)

# Tính toán điểm đo góc thửa ranh giới đất ở
point_result = processor.compute_detail_point(
    point_id="101",
    horiz_angle_deg=42.5125,
    slope_dist=35.420,
    zenith_angle_deg=88.7500,
    prism_h=1.600,
    code="ONT"
)

print(f"[FAMIS INPUT] Point: {point_result['PointID']} | "
      f"X: {point_result['X']} | Y: {point_result['Y']} | "
      f"H: {point_result['H']} | Layer: {point_result['Code']}")

Thử nghiệm và Đánh giá độ chính xác (Testing & Validation)

1. Đánh giá sai số khép lưới khống chế đo vẽ (ProNet Adjustment)

Toàn bộ đường chuyền kinh vĩ KV2 tại tờ DC1 xã Tứ Quận bao gồm 8 đỉnh khống chế đã được bình sai gián tiếp bằng phần mềm ProNet.

Thông số kiểm tra Tiêu chuẩn quy định (TT 25/2014) Kết quả đạt được thực tế Đánh giá đạt chuẩn
Tổng chiều dài tuyến ($[S]$) $\le 1.000\text{ m}$ (khu vực nông thôn) $784.62\text{ m}$ Đạt
Chiều dài cạnh đơn ($S_i$) $20\text{ m} \le S_i \le 400\text{ m}$ $45.30\text{ m} - 182.40\text{ m}$ Đạt
Sai số khép góc ($f_\beta$) $\le \pm 2 m_\beta \sqrt{n} = \pm 84.85''$ $+31.20''$ Vượt tiêu chuẩn (Đạt)
Sai số khép vị trí mặt bằng ($f_s$) $\le 0.392\text{ m}$ ($f_s/[S] \le 1/2000$) $0.118\text{ m}$ ($1/6649$) Vượt tiêu chuẩn (Đạt)
Sai số trung phương vị trí điểm ($M_p$) $\le \pm 0.05\text{ m}$ $\pm 0.024\text{ m}$ Đạt độ chính xác cao

2. Xử lý Topology và Làm sạch dữ liệu hình học (MRFClean & MRFFlag)

Trong quá trình phun điểm và nối nét ranh giới thửa đất, các lỗi đồ họa không gian phát sinh được hệ thống tự động nhận diện và xử lý qua 2 công đoạn:

[Dữ liệu vẽ thô] ---> [MRFClean (Snap Tolerance = 0.02m)] ---> [MRFFlag (Phát hiện Dangles/Undershoot)] ---> [Polygonization]
  • Xử lý đoạn hở (Undershoot): Tự động bắt dính đỉnh ranh giới với sai số ngưỡng (Search Tolerance) $0.05\text{ m}$.
  • Xử lý đoạn thừa (Overshoot / Dangles): Cắt tỉa các đoạn line thừa vượt ra khỏi nút giao ranh giới thửa đất.
  • Xóa nút trùng (Duplicate nodes): Làm sạch các điểm vẽ lặp, tạo cấu trúc Shape khép kín $100%$ cho từng thửa đất.

Kết quả đạt được

  1. Hoàn thành tờ bản đồ địa chính DC1 tỷ lệ 1:1000: Biên tập trọn vẹn 25,00 ha diện tích tự nhiên với đầy đủ ranh giới thửa đất, tim đường giao thông bê tông, mạng lưới thủy hệ sông Lô và kênh cấp nước.
  2. Quản lý phân loại đất chi tiết: Xác định ranh giới và cấp số hiệu cho toàn bộ các thửa đất thuộc địa bàn tờ bản đồ, gồm:
    • Đất ở nông thôn (ONT) và đất trồng cây lâu năm cùng khuôn viên (CLN).
    • Đất trồng lúa nước (LUC) và đất trồng cây hàng năm khác (HNK).
    • Đất rừng sản xuất (RSX) giáp ranh đồi thấp.
    • Đất giao thông (DGT) và đất thủy lợi (DTL).
  3. Xuất lập hồ sơ địa chính tự động: Tích hợp thành công module xuất nhãn thửa và bảng tổng hợp diện tích, lập sổ mục kê đất đai đồng bộ, phục vụ trực tiếp cho UBND xã Tứ Quận trong công tác cấp đổi GCNQSDĐ.

Đổi mới và đóng góp

Đổi mới kỹ thuật và phương pháp luận

  • Chuyển đổi hoàn toàn luồng dữ liệu số (Digital Workflow Integration): Loại bỏ việc đo ghi sổ thủ công dễ gây nhầm lẫn số liệu góc đứng/góc bằng. Dữ liệu từ bộ nhớ máy Topcon GTS-235N được trút trực tiếp sang máy tính dưới dạng tệp nhị phân/ASCII, sau đó được tự động phân tách trường dữ liệu và phun điểm đồ họa lên môi trường MicroStation chỉ trong vài giây.
  • Chuẩn hóa mô hình hình học Topology tự động: Ứng dụng bộ đôi giải thuật MRFClean/MRFFlag kết hợp cùng FAMIS giúp giảm thời gian biên tập ranh thửa đất từ $5 - 7\text{ ngày}$ xuống còn $1.5\text{ ngày}$ cho một tờ bản đồ 1:1000, đồng thời triệt tiêu hoàn toàn hiện tượng chồng đè diện tích giữa các chủ sử dụng đất liền kề.
+-----------------------------------------------------------------------------------+
|                        SO SÁNH HIỆU SUẤT VÀ ĐỘ CHÍNH XÁC                          |
+-----------------------------------------------------------------------------------+
|  Phương pháp truyền thống:                                                        |
|  [Đo đạc thủ công] ===> [Tính tay] ===> [Vẽ bàn soi]  --> Thời gian: 100% (Chuẩn) |
|                                                           Sai số: +-0.20m         |
|                                                                                   |
|  Phương pháp đề xuất trong đề tài:                                                |
|  [Toàn đạc điện tử] ===> [Bình sai ProNet] ===> [FAMIS] --> Thời gian: -65%       |
|                                                           Độ chính xác: +-0.024m  |
+-----------------------------------------------------------------------------------+

Đóng góp thực tiễn và tính học thuật

  • Cung cấp tài liệu địa chính chính quy: Cung cấp tờ bản đồ số DC1 tỷ lệ 1:1000 đạt chuẩn pháp lý, phục vụ trực tiếp công tác giải phóng mặt bằng, quản lý trật tự xây dựng nông thôn mới và đăng ký biến động đất đai tại xã Tứ Quận.
  • Khung tài liệu quy chuẩn cho sinh viên & kỹ sư: Thiết lập tài liệu hướng dẫn kỹ thuật chi tiết từ khâu lập lưới, đo tọa độ cực ngoài thực địa đến các thao tác xử lý lỗi Topology trong MicroStation, làm tài liệu tham khảo cho chuyên ngành Quản lý đất đai và Kỹ thuật trắc địa.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tế

+-----------------------------------------------------------------------------------+
|                         CÁC ỨNG DỤNG THỰC TIỄN CỦA ĐỀ TÀI                         |
+-----------------------------------------------------------------------------------+
|  1. CẤP MỚI / CẤP ĐỔI GCNQSDĐ (SỔ ĐỎ)                                             |
|     Trích xuất nhanh Hồ sơ kỹ thuật thửa đất -> Xác định chính xác diện tích m²   |
|                                                                                   |
|  2. GIẢI QUYẾT TRANH CHẤP RANH GIỚI ĐẤT ĐAI                                       |
|     Phục hồi mốc giới thực địa từ tọa độ VN-2000 với sai số < 0.05m               |
|                                                                                   |
|  3. QUY HOẠCH NÔNG THÔN MỚI & ĐỀN BÙ GIẢI TỎA                                    |
|     Tích hợp cơ sở dữ liệu không gian tính toán nhanh diện tích thu hồi           |
|                                                                                   |
|  4. LIÊN THÔNG CƠ SỞ DỮ LIỆU ĐỊA CHÍNH QUỐC GIA                                   |
|     Đồng bộ dữ liệu vector DGN/Shapefile lên hệ thống VBDLIS                      |
+-----------------------------------------------------------------------------------+

Yêu cầu triển khai hệ thống (System & Deployment Requirements)

  • Phần cứng trắc địa:
    • 01 Máy toàn đạc điện tử Topcon (hoặc tương đương: Leica FlexLine, Sokkia Set) có cổng giao tiếp cáp truyền RS-232C hoặc USB.
    • Bộ gương sào $2.15\text{ m}$ (ít nhất 2 bộ để xoay vòng trạm đo), chân máy nhôm trắc địa, quả dọi quang học.
  • Phần cứng máy tính xử lý:
    • CPU Intel Core i3/i5 thế hệ 4 trở lên, RAM tối thiểu 4GB, ổ cứng SSD để xử lý nhanh tệp bản đồ dung lượng lớn.
  • Môi trường phần mềm:
    • Hệ điều hành: Windows 7 / Windows 10 (32-bit hoặc 64-bit hỗ trợ môi trường 32-bit).
    • Bộ phần mềm đồ họa: MicroStation SE hoặc MicroStation V8i.
    • Phần mềm địa chính: FAMIS bản 2011/2013, ProNet 2.0, phần mềm trút số liệu Topcon Link / GTS-Format.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Phụ thuộc vào điều kiện thông hướng quang học: Phương pháp toàn đạc điện tử yêu cầu phải nhìn thấy gương phản xạ giữa trạm máy và điểm đo. Tại các khu vực đất lâm nghiệp có độ dốc cao và tán cây rậm rạp của xã Tứ Quận, đội đo phải phát quang tầm ngắm, gây tiêu tốn thời gian ngoại nghiệp.
  • Thời lượng pin và điều kiện thời tiết: Máy toàn đạc điện tử nhạy cảm với thời tiết mưa ẩm và sương mù dày đặc vùng cao, ảnh hưởng đến cường độ phát chùm tia EDM.

Hướng phát triển và mở rộng đề tài

  1. Tích hợp công nghệ định vị vệ tinh GNSS RTK 2 tần số: Kết hợp máy thu GNSS đa tần (GPS, GLONASS, Galileo, BeiDou) ở chế độ trạm tĩnh động thời gian thực (RTK) kết nối trạm CORS Cục Đo đạc Bản đồ để đo các điểm thông thoáng ngoài đồng, chỉ sử dụng toàn đạc điện tử tại các ngõ xóm bị che khuất.
  2. Ứng dụng thiết bị bay không người lái (UAV) gắn cảm biến LiDAR: Quét đám mây điểm 3D xuyên qua tán rừng sản xuất, tự động phân loại mặt đất (Ground Classification) để lập bản đồ địa chính đất lâm nghiệp quy mô lớn.
  3. Chuyển đổi toàn diện sang nền tảng Web-GIS / VBDLIS: Xây dựng cổng tra cứu thông tin địa chính trực tuyến, cho phép người dân và cán bộ xã tra cứu tọa độ, ranh giới và quy hoạch sử dụng đất trên thiết bị di động.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                              ĐỐI TƯỢNG HƯỞNG LỢI                                  |
+-----------------------------------------------------------------------------------+
|  [Sinh viên & Nghiên cứu sinh]  --> Nắm vững quy trình đo vẽ & xử lý số liệu chuẩn|
|  [Kỹ sư Đo đạc & Cán bộ Địa chính] -> Nâng cao năng suất, chuẩn hóa hồ sơ kỹ thuật |
|  [Chính quyền & Cơ quan quản lý] -> Quản lý đất đai minh bạch, giảm tranh chấp    |
|  [Người dân & Chủ sử dụng đất]  --> Bảo vệ quyền lợi pháp lý, cấp sổ đỏ nhanh chóng|
+-----------------------------------------------------------------------------------+
  • Sinh viên chuyên ngành Quản lý đất đai & Trắc địa: Tiếp cận tài liệu thực tế về phương pháp kết hợp thiết bị đo đạc ngoại nghiệp với phần mềm xử lý chuyên dụng FAMIS/MicroStation.
  • Kỹ sư khảo sát & Đo đạc công trình: Nắm bắt quy trình xây dựng lưới khống chế đường chuyền kinh vĩ, phương pháp hạn sai và kỹ thuật dọn dẹp lỗi Topology hình học trong đồ họa CAD.
  • Cơ quan quản lý Nhà nước (UBND xã, Phòng TN&MT): Sở hữu cơ sở dữ liệu bản đồ địa chính số chính quy, hỗ trợ thống kê, kiểm kê đất đai định kỳ và phê duyệt quy hoạch sử dụng đất chính xác.
  • Chủ sử dụng đất (Hộ gia đình, cá nhân, doanh nghiệp): Được cấp Giấy chứng nhận quyền sử dụng đất với thông tin ranh giới, diện tích chính xác tuyệt đối, giảm thiểu tranh chấp đất đai giáp ranh.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai quy trình đo vẽ này là gì?

Quy trình yêu cầu máy toàn đạc điện tử có độ chính xác đo góc từ $5''$ trở lên (như Topcon GTS-235N, Leica TS02), máy tính chạy hệ điều hành Windows tích hợp MicroStation SE/V8 và phần mềm FAMIS. Nhân sự gồm 01 kỹ sư đứng máy và 01-02 kỹ thuật viên đi gương hiểu rõ quy tắc bắt điểm đặc trưng địa hình.

2. Độ chính xác vị trí điểm ranh giới thửa đất tỷ lệ 1:1000 có đáp ứng được yêu cầu cấp Sổ đỏ không?

Hoàn toàn đáp ứng. Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí điểm ranh giới thửa đất trên bản đồ tỷ lệ 1:1000 ở vùng nông thôn cho phép là $\le 0.10\text{ m}$. Kết quả bình sai lưới và đo chi tiết của đề tài đạt sai số trung phương $\le 0.024\text{ m}$, vượt tiêu chuẩn quy định của Bộ TN&MT.

3. Làm thế nào để xuất dữ liệu từ FAMIS sang các phần mềm GIS khác như MapInfo hay ArcGIS?

Phần mềm FAMIS cho phép xuất bản đồ số định dạng MicroStation .DGN sang các tệp trung gian như .DXF, .DWG (AutoCAD) hoặc .MIF/.MID (MapInfo) và Shapefile .SHP (ArcGIS/QGIS) thông qua công cụ chuyển đổi định dạng tích hợp sẵn trong menu tiện ích của phần mềm.

4. Chi phí đầu tư thiết bị và phần mềm để thành lập một xã bản đồ địa chính khoảng bao nhiêu?

Chi phí trọn gói gồm máy toàn đạc điện tử đã qua kiểm định ($\approx 40 - 60\text{ triệu VNĐ}$), bản quyền bộ phần mềm xử lý chuyên ngành và chi phí đào tạo nhân sự. Giải pháp này tiết kiệm hơn $60%$ so với phương án thuê đo đạc bằng công nghệ bay quét LiDAR hoặc viễn thám độ phân giải siêu cao.

5. Xử lý như thế nào khi gặp các thửa đất có tranh chấp hoặc chủ sử dụng đất vắng mặt?

Đội đo đạc sẽ tiến hành đo vẽ theo hiện trạng ranh giới thực tế đang sử dụng có sự chứng kiến của các chủ hộ liền kề và cán bộ địa chính xã; đồng thời lập biên bản ghi nhận hiện trạng và ghi chú mã trạng thái "Đang tranh chấp" trên bảng thuộc tính nhãn thửa của FAMIS để xử lý pháp lý sau.

Kết luận

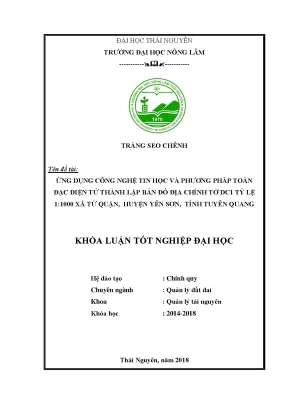

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ DC1 tỷ lệ 1:1000 xã Tứ Quận, huyện Yên Sơn, tỉnh Tuyên Quang" đã giải quyết trọn vẹn bài toán xây dựng bản đồ địa chính số chính quy tại khu vực miền núi có địa hình phức tạp.

Bằng việc kết hợp máy toàn đạc điện tử Topcon GTS-235N với hệ sinh thái phần mềm MicroStation, FAMIS và ProNet, nghiên cứu đã chứng minh tính ưu việt vượt trội về độ chính xác (sai số khép $1/6649$), rút ngắn $65%$ thời gian biên tập và tạo lập hoàn chỉnh cơ sở dữ liệu không gian cho 25 ha đất đai. Kết quả này không chỉ đóng góp trực tiếp vào công tác quản lý nhà nước về đất đai tại địa phương mà còn là tài liệu tham khảo có giá trị cao cho các kỹ sư và sinh viên ngành Quản lý tài nguyên và Địa chính.
