Tổng quan về giáo trình

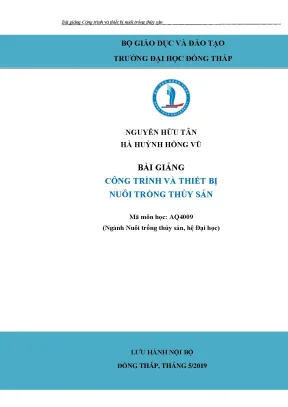

Bài giảng Công trình và thiết bị nuôi trồng thủy sản (Mã môn học: AQ4009) là tài liệu giảng dạy chính thức lưu hành nội bộ thuộc Trường Đại học Đồng Tháp, do nhóm tác giả Nguyễn Hữu Tân và Hà Huỳnh Hồng Vũ biên soạn vào tháng 5/2019. Học phần được định vị trong khối kiến thức chuyên ngành bắt buộc dành cho sinh viên bậc đại học ngành Nuôi trồng thủy sản.

Về mục tiêu học tập, tài liệu trang bị cho người học hệ thống kiến thức kỹ thuật cơ sở và chuyên sâu nhằm:

  • Đọc, hiểu và xử lý các bản đồ, bản vẽ địa hình phục vụ khảo sát vị trí xây dựng công trình thủy sản;
  • Đánh giá, lựa chọn các loại vật liệu xây dựng và đặc tính cơ học của đất phù hợp với môi trường nước;
  • Tính toán thông số kỹ thuật, thiết kế các hạng mục công trình nuôi (ao nuôi, kênh mương cấp thoát nước, cống điều tiết, bể cho đẻ, bể ấp trứng);
  • Lập phương án quy hoạch tổng thể cơ sở nuôi và trạm sản xuất giống thủy sản nước ngọt, nước lợ;
  • Lựa chọn và vận hành các hệ thống trang thiết bị phụ trợ gồm cấp điện, cấp nước, sục khí, lọc nước và gia nhiệt.

Cấu trúc giáo trình được thiết kế theo tiến trình logic kỹ thuật công trình: từ công tác trắc địa địa hình, cơ học vật liệu, thiết kế chi tiết từng hạng mục, đến quy hoạch tổng thể trang trại và tích hợp thiết bị cơ điện. Điểm đặc thù của tài liệu là phương pháp tiếp cận gắn liền với điều kiện địa chất, thủy văn và thực tiễn sản xuất thủy sản tại khu vực Đồng bằng sông Cửu Long, kết hợp song song giữa tính toán lý thuyết với hệ thống bảng tra định mức thực nghiệm.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được cấu trúc thành 5 chương lý thuyết chuyên đề và 1 phần chương trình khảo sát thực địa:

  • Chương 1: Biểu diễn địa hình
    Trình bày các khái niệm cơ bản về đo đạc địa hình: hình dạng trái đất, độ dẹt $\alpha = \frac{a-b}{a}$, mặt thủy chuẩn gốc, độ cao tuyệt đối ($h_0$), độ cao tương đối ($h_t$), tọa độ địa lý và các phép chiếu bản đồ. Trình bày phương pháp biểu diễn dáng đất qua đường đồng mức, màu sắc, cao độ và hệ thống ký hiệu địa vật. Cung cấp dữ liệu phân loại đất Đồng bằng sông Cửu Long theo tài liệu của Lê Huy Bá và Lâm Minh Triết (2000) với tỷ lệ: đất phù sa 30,1%, đất phèn mặn 40,7%, đất mặn 18,9%, đất xám 3,4%, đất than bùn phèn 0,6%.

  • Chương 2: Vật liệu xây dựng
    Phân tích các chỉ tiêu cơ - lý của vật liệu: khối lượng riêng ($a = \frac{G_a}{V_a}$), khối lượng thể tích ($\gamma_0 = \frac{G_a}{V_0}$), độ đặc ($d$), độ rỗng ($r$), cường độ chịu lực, độ cứng và mác vật liệu. Giới thiệu các nhóm vật liệu tự nhiên (đá, tre nứa, gỗ, đất), vật liệu nhân tạo (xi măng, kim loại, kính, gỗ ép), kỹ thuật phối trộn vữa xây (tỷ lệ thể tích cát : xi măng là 3:1 hoặc 4:1), bê tông và bê tông cốt thép. Phân loại đất theo thành phần cơ giới (đất cát, đất sét, đất thịt) và xác định góc nghỉ tự nhiên ($\varphi$) của đất.

  • Chương 3: Các loại công trình trong cơ sở nuôi trồng thủy sản
    Quy định thông số kỹ thuật ao nuôi cá bố mẹ cho các loài: cá trắm cỏ ($1.500\text{ m}^2$, sâu $1,5-2\text{ m}$, đáy trơ/bùn $<10\text{ cm}$), mè trắng/mè hoa ($1.000\text{ m}^2$, sâu $1,5-2\text{ m}$, bùn $30-40\text{ cm}$), chép/tai tượng ($800-1.000\text{ m}^2$, sâu $1,2\text{ m}$, bùn $20-30\text{ cm}$), cá tra ($1.000\text{ m}^2$, sâu $1,5-2\text{ m}$). Hướng dẫn tính toán thiết kế bờ ao (hệ số mái dốc $m = b/h$, đất ĐBSCL chọn $m = 1-2$, siêu cao bờ $40-80\text{ cm}$); cống điều tiết (cống đơn giản, cống ván phai chữ U, cống bậc thang, cống ba lỗ); kênh mương cấp thoát nước theo công thức lưu lượng $Q = \frac{C}{n \cdot t}$ và lưu lượng đầu kênh $Q_đ = Q + Q_t$ ($Q_t = (0,1-0,3)Q$); cấu tạo bể đẻ hình tròn (đường kính $5-6\text{ m}$, đáy dốc $4-5%$, tường chịu lực $\ge 150\text{ kg/cm}^2$), bể ấp vòng (đường kính $3-4\text{ m}$, dung tích $3-4\text{ m}^3$ ấp $2-4\text{ triệu trứng}$) và bình vây (dung tích $7-100\text{ lít}$, cấp nước $2-3\text{ lít/phút}$).

  • Chương 4: Quy hoạch trại thủy sản
    Thiết lập tiêu chuẩn bố trí mặt bằng trại nuôi thương phẩm và trại sản xuất giống thủy sản nước ngọt, nước lợ; phân khu chức năng (khu nuôi tăng sản, hệ thống cấp tiêu nước độc lập/kết hợp, giao thông nội bộ, cơ sở sinh hoạt và bảo vệ); phân tích sơ đồ thực tế tại Trung tâm giống thủy sản Đồng Tháp và Trại giống Vĩnh Châu.

  • Chương 5: Thiết bị phục vụ nuôi trồng thủy sản
    Phân loại và nguyên lý vận hành các cụm thiết bị: máy phát điện dầu, hệ thống pin năng lượng mặt trời; máy bơm dầu, tháp nước cao $\ge 2\text{ m}$; thiết bị cung cấp khí (đá bọt, dàn quạt nước, máy thổi khí công suất lớn, máy nén khí dạng sò, máy nén khí dùng ắc quy); các hệ thống bể lọc cơ học - sinh học và hệ thống cấp nhiệt bằng năng lượng mặt trời.

  • Nội dung khảo sát thực tế:
    Chỉ dẫn phương pháp thu thập dữ liệu và quan sát thực địa tại các cơ sở sản xuất giống và cơ sở nuôi thủy sản thương phẩm.

TIẾN TRÌNH NỘI DUNG GIÁO TRÌNH:
[Chương 1: Đo đạc & Bản đồ địa hình]
               │
               ▼
[Chương 2: Cơ tính Vật liệu & Thổ nhưỡng]
               │
               ▼
[Chương 3: Tính toán Thiết kế Công trình Ao - Cống - Kênh - Bể]
               │
               ▼
[Chương 4: Quy hoạch Tổng thể Trại Giống & Nuôi Thương phẩm]
               │
               ▼
[Chương 5: Lắp đặt & Vận hành Thiết bị Cơ điện - Phụ trợ]
               │
               ▼
[Thực địa: Khảo sát Cơ sở Giống & Nuôi Thương phẩm]

Kiến thức nền tảng được xây dựng

  1. Cơ sở trắc địa học và bản đồ: Nguyên lý xác định cao độ tuyệt đối, tương đối, diễn giải lưới tọa độ địa lý và ứng dụng đường đồng mức để đánh giá địa hình xây dựng.
  2. Cơ học vật liệu và đất nền: Các công thức xác định tỷ trọng, độ rỗng, khối lượng riêng/thể tích của vật liệu xây dựng; phân tích góc ma sát trong, góc nghỉ tự nhiên và thành phần cấp hạt của đất nhằm phục vụ ổn định mái dốc công trình.
  3. Thủy lực học công trình thủy sản: Phương pháp xác định lưu lượng cấp thoát nước, vận tốc dòng chảy không gây xói lở hay bồi lắng trong lòng kênh ($V_{bl} < V < V_{xl}$), tổn thất lưu lượng dọc đường và tính toán khẩu độ cống theo chênh lệch cột nước.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc bản vẽ trắc địa; tính toán kích thước mặt cắt đê, bờ ao, độ dốc mái kênh; tính toán cấp phối vữa xây, bê tông cốt thép; xác định đường kính ống cống qua bảng tra thủy lực; cân chỉnh lưu lượng vòi phun tiếp tuyến trong bể đẻ và bể ấp.
  • Kỹ năng phân tích (Analytical skills): Đánh giá điều kiện địa chất thổ nhưỡng (đất phèn, đất mặn, đất phù sa) để chọn giải pháp gia cố công trình; phân tích ưu - nhược điểm của hệ thống cấp thoát nước chung (theo thủy triều) và hệ thống cấp thoát riêng biệt nhằm kiểm soát an toàn sinh học.
  • Kỹ năng thực hành (Practical competencies): Bố trí mặt bằng trạm trại nuôi; vận hành hệ thống máy bơm, máy nén khí sò, dàn quạt nước, tháp nước áp lực; phát hiện sự cố tắc nghẽn màng tràn trong bể ấp vòng khi trứng nở để xử lý kịp thời.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp tiếp cận kỹ thuật thực hành (applied engineering approach), chuyển giao kiến thức từ nguyên lý cơ bản đến tính toán thiết kế chi tiết:

  • Kết hợp sơ đồ kỹ thuật và bảng tra định mức: Tài liệu sử dụng hơn 30 hình vẽ sơ đồ cấu tạo chi tiết (mặt cắt bờ ao, hố thu cá, cấu tạo cống chữ U, mặt cắt kênh hình thang/chữ nhật/parabol, tháp nước, bể đẻ hình tròn, bể ấp vòng, bình vây inox/nhựa) kết hợp cùng hệ thống 12 bảng tra tiêu chuẩn kỹ thuật (bảng phân loại đất, bảng tra đường kính cống theo chênh lệch cột nước, bảng tra hệ số mái kênh, bảng xác định bề rộng đáy kênh theo công thức kinh nghiệm Liên Xô, bảng tính nhu cầu nước hàng ngày).
  • Phân tích mô hình thực tế (Case studies): Tài liệu tích hợp trực tiếp sơ đồ mặt bằng tổng thể của các đơn vị sản xuất thực tế như Trung tâm giống thủy sản Đồng Tháp và Trại giống Vĩnh Châu, giúp người học đối chiếu quy chuẩn lý thuyết vào đồ án quy hoạch thực tế.
  • Tổ chức bài tập và hướng dẫn tự học: Cuối mỗi chương đều bố trí các câu hỏi ôn tập tập trung vào bản chất khái niệm và bài tập tính toán thiết kế. Sinh viên tự học thông qua việc thực hiện các bài toán xác định khối lượng nước tiêu hao, tính toán tổn thất lưu lượng kênh dẫn $Q_đ = Q + Q_t$, hoặc tra cứu đường kính cống phù hợp với thời gian tháo cạn ao.
  • Học tập thực địa và khảo sát: Phần nội dung khảo sát cuối bài giảng hướng dẫn sinh viên trực tiếp đến các trại giống và trang trại thương phẩm để thu thập thông số về hệ thống cấp tiêu nước, kết cấu bể đẻ, bình vây và cách bố trí thiết bị sục khí trong thực tế.

Điểm nổi bật và cập nhật

  • Bám sát đặc thù sinh thái Đồng bằng sông Cửu Long: Giáo trình trích xuất số liệu thổ nhưỡng trực tiếp từ nghiên cứu của Lê Huy Bá và Lâm Minh Triết (2000), đưa ra các hướng dẫn thiết kế kênh mương và bờ ao phù hợp với nền đất yếu, đất phèn mặn và đất phù sa; quy định độ dốc đáy kênh cho vùng ven sông ($i = 1/5.000$), vùng phù sa ven biển ($i = 1/10.000$), và kinh nghiệm đào kênh chính vùng ĐBSCL ($Q > 5\text{ m}^3\text{/s}$, $i = 1/200 - 1/1.000$).
  • Chi tiết hóa thông số kỹ thuật công trình chuyên dụng: Tài liệu lượng hóa chi tiết các thông số hình học và cơ học cho từng loại công trình sản xuất giống nhân tạo:
    • Bể đẻ hình tròn dòng nước chảy: đường kính $5-6\text{ m}$, tường dày $15-22\text{ cm}$, chịu lực $\ge 150\text{ kg/cm}^2$, đáy dốc $4-5%$, hố thu trứng $40 \times 40 \times 20\text{ cm}$, bể thu trứng $2 \times 1,5\text{ m}$, ống cấp nước tiếp tuyến đặt tại vị trí $2/3$ chiều cao bể;
    • Bể ấp vòng: đường kính $3-4\text{ m}$, chiều cao $0,9-1\text{ m}$, trang bị 6–8 vòi phun tiếp tuyến sát đáy với lưu tốc dòng chảy $0,1-0,15\text{ m/s}$, công suất ấp $2-4\text{ triệu trứng}$;
    • Bình vây: dung tích $7-100\text{ lít}$, lưu lượng cấp nước $2-3\text{ lít/phút}$.
  • Tích hợp giải pháp năng lượng tái tạo và cơ điện: Đưa các thiết bị năng lượng mặt trời (pin quang điện, bình nước nóng năng lượng mặt trời) vào hệ thống trang thiết bị phụ trợ, song song với các loại máy nén khí công suất lớn, máy nén khí kiểu sò, máy nén khí dùng ắc quy phục vụ sục khí ao hồ.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Giáo trình phục vụ trực tiếp cho sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Nuôi trồng thủy sản (Mã học phần: AQ4009), sinh viên các ngành Quản lý thủy sản, Bệnh học thủy sản hoặc Kỹ thuật môi trường nước cần kiến thức về hạ tầng nuôi.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Toán đại cương, Vật lý đại cương, Thủy sinh học, Sinh lý động vật thủy sản để tiếp thu tốt các tính toán cơ học và yêu cầu sinh học của công trình.
  • Giảng viên chuyên ngành: Sử dụng làm đề cương bài giảng chuẩn, khung tài liệu hướng dẫn sinh viên làm đồ án môn học thiết kế trại nuôi hoặc hướng dẫn thực tập giáo trình tại hiện trường.
  • Cán bộ kỹ thuật và kỹ sư trang trại: Dùng làm tài liệu tra cứu các công thức thủy lực, kích thước mặt cắt bờ đê, bảng tra đường kính ống cống và quy trình vận hành thiết bị bể ấp trong sản xuất thực tế.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho sinh viên đại học ngành Nuôi trồng thủy sản, giảng viên giảng dạy học phần công trình thủy sản, cùng các kỹ sư và nhà quản lý kỹ thuật phụ trách thiết kế, xây dựng và vận hành cơ sở nuôi trồng thủy sản.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức toán học cơ bản (hình học không gian, giải tích), vật lý cơ học - thủy lực đại cương và các đặc tính sinh học của động vật thủy sản (nhu cầu oxy, tập tính sinh sản, chất lượng nước).

3. Điểm khác biệt của tài liệu này so với các giáo trình công trình khác là gì?

Tài liệu tập trung chuyên biệt vào các công trình hạ tầng và thiết bị đặc thù của ngành thủy sản (bể đẻ nước chảy, bể ấp vòng, bình vây, hệ thống quạt nước, cống ván phai) với các thông số thiết kế gắn liền với điều kiện thổ nhưỡng và thủy văn thực tế tại Đồng bằng sông Cửu Long.

4. Làm sao để tự học giáo trình hiệu quả?

Người học nên kết hợp học lý thuyết với việc giải các bài tập tính toán thủy lực kênh mương, tra cứu bảng kích thước cống, vẽ lại các sơ đồ mặt cắt công trình và nghiên cứu chi tiết sơ đồ bố trí mặt bằng thực tế của Trại giống Đồng Tháp và Vĩnh Châu được cung cấp trong sách.

5. Giáo trình có tài liệu bổ trợ nào kèm theo?

Tài liệu đi kèm hệ thống danh mục hình vẽ mặt cắt kỹ thuật, 12 bảng tra số liệu thực nghiệm (đường kính cống, hệ số mái, siêu cao bờ, lưu lượng dòng chảy) và khung hướng dẫn khảo sát thực địa tại cơ sở sản xuất giống và nuôi thương phẩm.

Kết luận

Bài giảng Công trình và thiết bị nuôi trồng thủy sản (Mã môn học: AQ4009) của Trường Đại học Đồng Tháp là tài liệu học thuật hoàn chỉnh, cung cấp các chuẩn mực kỹ thuật từ khâu đo đạc bản đồ, lựa chọn vật liệu, thiết kế chi tiết ao bể đến quy hoạch tổng thể trang trại và vận hành thiết bị cơ điện.

Lộ trình học tập đề xuất: $$\text{Biểu diễn địa hình} \longrightarrow \text{Vật liệu & Cơ học đất} \longrightarrow \text{Thiết kế công trình ao, cống, bể} \longrightarrow \text{Quy hoạch tổng thể trại} \longrightarrow \text{Vận hành thiết bị & Khảo sát thực địa}$$

Người học có thể tham khảo thêm các tiêu chuẩn kỹ thuật xây dựng thủy lợi, tài liệu thổ nhưỡng Đồng bằng sông Cửu Long (Lê Huy Bá, Lâm Minh Triết, 2000) và các quy chuẩn ngành về cơ sở an toàn sinh học trong nuôi trồng thủy sản.
